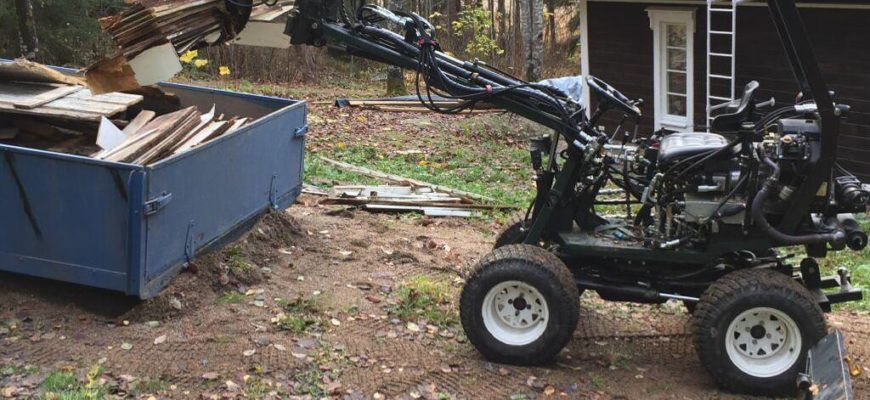

Самодельный мини экскаватор-погрузчик

От пользователя Blackston™(4х4forever)

у тебя не идет напруга на обмотку возбуждения генератора,потому лампочка и не гаснет,а на оборотах генератор самовозбуждается-и пошла зарядка

ТОЧНО! Огромное спасибо! Сейчас открыл схему — там 2 сопротивления по 100 Ом. А я
когда схему собирал забил на них, и на гену действительно от ключа сейчас обрыв.

От пользователя k_partner

все это круто, конечно! но что то мне подсказывает, что купить нормальный б/у, под свои задачи, было бы быстрее и экономичнее

хотя, преклоняюсь перед способностями автора

Спасибо на добром слове.
Неужели Вы думаете, что я не мониторил цены на БУ варианты?
Спецтехника даже в БУ состоянии на порядок дороже, например тех же автомобилей, потому что в нее заложен огромный
ресурс, который мне просто не реализовать в быту для своих задач. Но это только одна тема из двух.

Вторая наиболее важная лично для меня тема была именно сделать самому, тем более гидравлика для меня была незнакома вообще и пугала этим. А когда берешься за незнакомое дело и вникаешь
в нюансы, открываешь для себя очень познавательное и интересное.

Сейчас дождусь когда снег сойдет — буду делать противовес и испытания. Ну и отчет с меня, так сказать.

На выходе хочу получить что-то типа такого:

Фото с финского форума.

Собственно к чему это все, нужна помощь в выборе насосов и гидромоторов.

Какая информация есть на текущий момент:

Наши умельцы почти повсеместно перешли на аксиальный насос переменного объема (18см3). Из плюсов — не греется масло, двигатель не тратит энергию впустую. Из минусов: цена, порядка 200-250$ с доставкой, нельзя объединить с линией НШ, для увеличения производительности навески и/или скорости. Самое плохое, что насос большей производительности стоит уже 900$ без доставки (почти в 6 раз дороже).

Фины же используют тандем насосов, как я понял аналог наших НШ — 10,6см3. 10см3 на ход, 6см3 на навеску. В случае необходимости часть потока с хода идет на навеску (например снегоротор). Но испытывают проблемы с нагревом масла, ставят радиаторы и вроде эксплуатируют не один год такую схему.

По гидромоторам: на Финском тракторе стоят моторы 250см3, по одному борту последовательно, потом борта соединяются параллельно. Советуют поставить 200см3.

Советовался с нашими самодельщикамы, мне посоветовали мотор МГП315.

Так вот, если использовать МГП315 при параллельном соединении для номинальной скорости вращения 83об/мин, потребуется поток в 60л/мин, получим крутящий момент 1120нм. Американский аксиальник при 3600! оборотов даст максимум 58л/минуту. Обороты для насосов предельные, что не есть хорошо и скорость будет не ахти, окружность колеса 1,9м*80об/минуту*0,78кпд*60мин =7км/час при предельных нагрузках на насосы.

Если же использовать МГП200 при такой-же схеме подключения получим следующую картину: номинальные обороты 138, поток потребуется прежний, крутящий момент составит 800нм. 1,9м*130об/мин*0,78*60мин=11,5км.

Уже лучше, но опят же обороты предельные.

Какие все таки использовать насосы и гидромоторы?

П.С. начало уже положено, заказал шины(24×12-00-12) ))))

Самодельный минитрактор фронтальный погрузчик с челюстным ковшом. Трактор имеет раму переломного типа и постоянный полный привод 4х4. Фото, видео и описание фронтального погрузчика с челюстным ковшом представлены далее. Уважаемые посетители сайта Самоделкин друг! В представленном материале будет показан самодельный погрузчик с челюстным ковшом собранный Аликом Мирзаевым очень хорошим мастером и профессионалом своего дела. По интересующим вопросам пишите ему на его канал (видео в конце статьи)

Самодельный погрузчик имеет раму переломного типа сваренную из швеллера 8 мм. Постоянный полный привод 4х4. Двигатель Лифан мощностью 15 л/с (лошадиных сил) КПП (коробка переключения передач) ВАЗ 4 х ступенчатая. Полноценную работу гидравлической системы обеспечивает насос НШ-10 (насос шестеренчатый) в данном случае правого вращения.

Крутящий момент передается с двигателя на шкив диаметром 250 мм установленный в нижней части трактора и тем самым приводит в действие трансмиссию, а на передний мост через карданный вал, так же установлены звездочки 19 и 44 зуба приводимые в движение цепной передачей. Сцепление как и на мотоблоке здесь ременное 2 ремня профиль А. Передаточное число от ДВС на коробку в соотношении 1/3, передаточное число от коробки на мост 1 /3 . Стрела сварена из спаренного уголка 50 мм

И так давайте рассмотрим конструктивные особенности самодельного погрузчика более подробно, а в конце статьи сам автор расскажет в видеоролике о всех тонкостях и нюансах которые сопутствуют при сборке минитрактора.

https://youtube.com/watch?v=yluwsE9ePkU%3Fstart%3D377%26feature%3Doembed

https://youtube.com/watch?v=SqID4vllaIA%3Ffeature%3Doembed

Оставьте свой голос

Самодельный мини погрузчик, сделанный умельцем Аликом Мирзаевым, своими руками: фото, описание, а также

Понадобился небольшой погрузчик для работы по хозяйству, для расчистки и вывоза снега из двора, перевозки земли, навоза на огороде и прочих работ. В результате за пару месяцев был построен этот самодельный трактор погрузчик.

Технические характеристики

Мосты между собой соединены на прямую карданом от Нивы (короткий).На заднем мосту, где флянец, установлена звезда задняя от мотоцикла Иж, а на коробке от классики установлена маленькая звезда от Ижа и все соединено цепью.

Установлен ДВС «Lifan» мощностью 15 л.с.

Автор самоделки: Алик Мирзаев.

Самодельная фреза на минитрактор своими руками. Устройство фрезы и задачи для ее изготовления

Мотофреза относится к навесному оборудованию — эффективному и многофункциональному. Грунтофреза может работать и как плуг, и как культиватор, и как борона. Запускается почвофреза для минитрактора таким образом: при включении двигателя подается крутящий момент на вал редуктора фрезы. Редуктор, на валу которого находится барабан с режущими лопастями, передает им вращение. Почвофреза для минитрактора незаменима в частном хозяйстве.

Активная фреза для мотоблока — это сложная сборочная единица, состоящая из вращающегося вала, к которому приварены острые и изогнутые лопасти. При передвижении мотокультиватор крутит барабан с фрезами и они, соприкасаясь с почвой, проникают вглубь и переворачивают ее. Такие действия вручную производятся лопатой при вспашке земли. Самодельную фрезу для мотоблока лучше всего сделать с захватом с минимальной шириной от 800 мм и максимальной до 1400 мм. Такие параметры вполне достаточны, чтоб обработать собственный участок.

Несмотря на то, что в продаже имеется большой выбор подобных инструментов для обработки почвы, самодельная фреза для мотоблока, произведенная своими руками, всегда будет соответствовать заложенным в нее требованиям и пожеланиям пользователя. Как сделать фрезу? В этом случае можно воспользоваться одним из 2 вариантов:

Первый вариант самый простой, но он обойдется в круглую сумму. Самодельная фреза для минитрактора может быть произведена умелыми руками. Эта работа потребует достаточного времени и сосредоточения сил. Но впоследствии все с лихвой окупится. Что нужно сделать, чтобы получилась фреза своими руками? Прежде чем начать мастерить самодельные фрезы, следует ознакомиться с их устройством и конструкцией и учесть особенности. Самодельная фреза на трактор может быть выполнена с саблевидными ножами или с ножами, называемыми «гусиными лапками». Саблевидные фрезы на минитрактор являются более распространенными и от второго типа отличаются тем, что имеют разборные соединения. Дальнейшие пояснения по изготовлению будут касаться только их.

Чтобы сделать фрезы на мотоблок своими руками, следует определиться с такими задачами:

После определения поставленных задач можно приступать к работе по изготовлению фрезы на мотоблок своими руками.

Самодельный погрузчик минитрактор своими руками. 1 Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования .

Основными плюсами такого самодельного устройства  является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

1 Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

Что касается инструмента, то понадобится:

Видео самодельный минитрактор своими руками 4×4

Трудиться на собственной земле полезно и приятно. За свою историю человечество накопило много технических разработок в помощь аграрному сектору. Более сложные из них (машины, трактора, комбайны и т. д.) давно запущены в массовое производство на заводах. Но многие приспособления можно сделать и самому в домашних условиях. Примером может послужить кабина к минитрактору, собранная своими руками.

Известно, что облегченный вариант минитрактора без кабины — самый популярный вариант производства. Также на рынке можно купить удобную отдельную кабину. Но, минимально затратив ресурсы, можно своими руками сделать кабину для минитрактора, причем к любым известным моделям: ДТЗ, Т-25 (Россия), Xingtai, Jimna, Dong Feng (Китай).

Самодельная кабина схожа по конструкции и качеству с промышленным вариантом. Для изготовления ее необходимы следующие элементы:

Также потребуется ряд более мелких деталей:

В зависимости от того, какие требования поставлены для улучшения комфорта водителя, могут использоваться:

Изготовление кабины для минитрактора своими руками — это процесс, осуществляемый в определенных условиях. Все работы рекомендуется проводить в закрытой мастерской. В качестве основных инструментов понадобятся:

Чтобы процесс изготовления кабины проходил быстро и эффективно, на всех этапах работы желательно использовать чертежи или фотографии готовых образцов.

Культиватор для самодельного минитрактора своими руками. Окучник для минитрактора — виды, своими руками, чертежи, видео

Работа на участке всегда забирает много сил и времени. Поэтому владельцы минитракторов обязательно обзаводятся самым необходимым навесным оборудованием, которое поможет легко и быстро справится с поставленной задачей. Одним из таких востребованных навесов является окучник, который очень необходим при высадке картофеля и не только.

Виды окучников

Суть работы любого окучника заключается в том, что он позволяет сделать равномерные борозды для посадки картошки, а после и засыпать их почвой. Можно встретить несколько моделей такого оборудования:

Самодельный погрузчик на минитрактор своими руками. Погрузчик своими руками на минитрактор

Приобретая любую сельскохозяйственную технику, каждый хозяин вполне резонно стремится использовать ее для выполнения широкого спектра задач. Чрезвычайно широкую популярность сегодня приобрели минитракторы, которые позволяют выполнять самые разные работы, начиная от земельных и заканчивая строительными.

Однако далеко не всегда можно купить такой минитрактор в комплектации с погрузчиком, стоимость которого по отдельности достаточно высокая. В таком случае изготовление данной детали самостоятельно может стать настоящим спасением, поскольку позволит использовать транспортное средство для перемещения различных сыпучих строительных материалов.

С чего начать?

Чтобы самостоятельно изготовить погрузчик на самодельный минитрактор следует принять во внимание модель самого транспортного средства, поскольку от этого будет зависеть вес навесного агрегата. Помимо этого необходимо найти схему, отражающую механизм подъема ковша на определенную высоту и управление им из кабины трактора. Учитывая достаточную сложность такого механизма, к выполнению данной задачи следует подойти очень ответственно, тщательно продумав конструкцию на бумаге.

Чтобы не изобретать велосипед, правильнее всего взять за основу подъемный механизм, который используется на многих моделях отечественных тракторов. Сама конструкция состоит из 3 главных частей:

Поэтапное изготовление всех элементов конструкции

Для начала следует изготовить погрузочный ковш (1), который можно выполнить из нескольких стальных пластин, толщиной не менее 6 мм, сваренных под нужным углом. По заданным размерам необходимо сварить боковые элементы, а вдоль нижней продольной части — гребни, которые будут хорошо захватывать сыпучие строительные материалы различной фракции. После приступаем к выполнению наиболее сложного механизма – системы гидравлического подъема, для чего нам понадобятся следующие элементы:

Помимо этого для данного механизма также понадобятся втулки, штыри, кронштейны, переходники и соединительные пальцы, которые следует последовательно собрать и скрепить друг с другом. Очень важно чтобы самодельный фронтальный погрузчик для минитрактора имел правильный центр тяжести, что позволит избежать случайного опрокидывания из-за перевеса. На эскизе под цифрой 3 указано месторасположение колеса транспортного средства, что позволит правильно сориентироваться в системе расположения погрузочного механизма относительно самого трактора.

Ключевые выводы

При выполнении всего комплекса работ очень важно соблюдать требуемые пропорции, поскольку малейшая неточность может привести к неработоспособности механизма. Для этого с самого начала следует внимательно подойти к проекту, точно рассчитав размеры всех деталей. Используемые элементы следует выполнять из прочных материалов, которые желательно обработать противокоррозийными составами. Таким образом сделать погрузчик для минитрактора своими руками вполне реально, для чего потребуется лишь внимательность и навыки работы со слесарным и сварочным инструментом.

Самодельный плуг для минитрактора своими руками. Какую конструкцию выбрать?

Лемешно отвальный плуг, собранный своими руками.

Конструкции плуга разнообразны и зависят от типов обрабатываемых почв и видов выполняемых работ. Различают следующие модификации:

Самым распространенным вариантом является самодельный двухкорпусной плуг с рабочими инструментами в виде лемехов и отвалов. Эта модель проверена временем и опытом многочисленных фермеров. Такие конструкции часто дополняются предплужниками, производящими срезание верхнего задернованного слоя почвы.

Самодельный трактор -погрузчик предназначен для погрузки и сгребания сыпучих грузов (песок, гравий) Фото, чертежи и видео самодельного фронтального погрузчика представлены далее. Самодельный погрузчик имеет постоянный полный привод. Двигатель Лифан Lifan 15 л/с со стартером. Гидравлическую систему приводит в действие НШ-10 (насос шестеренчатый) Распределитель Р-40 2 х секционный. Рама и стойка стрелы из швеллера 8-ка. Толщина металла ковша 3 мм. Вес порядка 400-500 кг Длинна 1.9 м без стрелы, с стрелой 2.4 м, Высота 1.3 м Ширина 94 см.

Принцип работы мини-погрузчика точно такой же как и на большом тракторе, стрела приводится в действие за счет установленного гидроцилиндра, на подъем и опускание ковша так же имеется отдельный цилиндр. На челюстной ковш дополнительно ставятся два малых гидроцилиндра с правой и левой стороны металлического ковша.

Крутящий момент с двигателя передается через систему шкивов и приводится в действие трансмиссия, а так же гидросистема самодельного фронтального погрузчика.

Фото узлов и агрегатов самодельного погрузчика.

https://youtube.com/watch?v=HdxEl8sYf7c%3Ffeature%3Doembed

Уважаемые посетители сайта “Самоделкин друг” сегодня мы с Вами рассмотрим конструктивные особенности самодельного мини погрузчика-экскаватора с двигателем “Lifan” Фото узлов и агрегатов прилагаются. Трактор собранный автором имеет ковш для погрузки сыпучего груза и полноценный экскаватор с гидравлической системой работающей от насоса НШ -10 (насос шестеренчатый) предназначен для садово-хозяйственных нужд.

Рама мини-трактора переломного типа, установлен двигатель от мотоблока 7.5 л/с “Lifan” вариатор клиноременный и центробежное сцепление. КПП (механика) 4х ступенчатая и дополнительно понижающий редуктор с передаточным числом 1:10, а так же раздатка. Основная часть узлов от старенького “Форд Гранада” РК(раздаточная коробка) самодельная из шестерен КПП “Форд” Гидроцилиндры установлены от автопогрузчика. В ходе работ и испытаний техники, автор пришел к замене клиноременного вариатора на аксильно-поршневой гидромотор, это способствует более легкому управлению трансмиссией.

Трактор агрегатирует ковш, отвал для чистки снега, манипулятор, стрелу, экскаватор, автомобильный прицеп и многое другое.

И так, давайте более ближе ознакомимся с особенностями представленной техники.

Фото узлов и агрегатов мини экскаватора-погрузчика собранного своими руками.
 Самодельный понижающий редуктор  Рама переломка.  В задней части имеется небольшой кузовок.  Трактор агрегатирует газонокосилку.  В передней части трактора расположен ковш.  Под сидением гидробак и электромотор.  Ковш можно заменить на отвал для чистки снега.  В задней части трактора установлен фаркоп.  Стрела с ковшом.  Насос НШ-10 в последующем был заменен на НШ-14  Так же автор приспособил электростартер от скутера, подобрал нужную по размеру шестерню и теперь трактор заводится с ключа.  Так же имеется манипулятор-ножницы для подрезки высоких деревьев и кустарников.  Двигатель в последствии был заменен на более мощный 16 л/с  Подрезка деревьев.  Извлечения ила из сточной канавы.  Опоры.  Кран)  Экскаватор.  Цепь от пробуксовывания по снегу.  Вот такой многофункциональный мини трактор собрал самодельных дел мастер  с сайта DRIVE2.RU
