Культиватор для минитрактора своими руками — основные преимущества

Культиватор для минитрактора своими руками

Без такого оборудования как культиватор не возможно качественно и быстро обработать почву на садовых и огородных участках. Он позволяет аккуратно проводить вспашку и боронование, не выворачивая массивные пласты земли и не нарушая ее плодородный слой.

Специализированные магазины предлагают на выбор разнообразные модели таких изделий, но их стоимость не каждому дачнику оказывается «по карману». Для тех землевладельцев, которые имеют в своем рабочем «арсенале» подручные технические средства будет интересно, как можно сделать культиватор своими руками для минитрактора.

Инструменты и материалы

Для самостоятельного изготовления культиватора понадобятся следующие инструменты:

  • дрель с комплектом различных сверл;
  • электроды, сварочный аппарат;
  • диски по металлу, болгарка;
  • гаечные ключи.

Для работы понадобятся и подручные материалы:

  • гайки, болты (не менее 16 штук);
  • длинная труба из высокопрочной стали;
  • металлические пластины(квадратные — 15х15 см);
  • прямоугольные пластины – они будут служить фрезами (оптимальный размер – 25х4 см).

Самодельный культиватор для минитрактора

Подготовленный материал должен быть не только прочным, но и стойким к коррозии, так как рабочим поверхностям самодельного культиватора придется контактировать с влажной почвой, являющейся сильным окислителем.

Порядок работы

После окончания подготовительных хлопот, можно поэтапно проводить сборку конструкции культиватора. Для начала в каждой металлической пластине (квадратной, прямоугольной) делаются отверстия. Затем их совмещают так, чтобы со стороны всех квадратов размещались фрезы, которые у основания скрепляются болтами или при помощи сварочного аппарата. Но в последнем в случае соединение будет не достаточно прочным и тогда самодельный культиватор для минитрактора сможет обрабатывать лишь рыхлый чернозем.Культиватор своими руками для минитрактора

Самодельный культиватор, специально предназначенный для обработки глинистого или каменистого грунта, должен быть надежным и прочным, так как его рабочая часть, включающая фрезы и их основания, будет нести максимальную нагрузку.

После того как все детали собраны в единую конструкцию, следует в ее центральной части сделать отверстие, через которое будет просовываться прямая стальная трубка. Она разрезается на две одинаковые части и на каждую из них «навешиваются» платформы с фрезами. Их надежно закрепляют болтами или контактной сваркой.

Затем стальные трубки с фрезами присоединяют к валу моторного блока минитрактора. Для этого при помощи сверла по металлу делают сквозные отверстия на трубке и валу, через которые просовывают болты и закрепляются гайками.Как сделать культиватор к минитрактору

К тестированию самодельного культиватора следует приступать исключительно после того, как будет проведена тщательная проверка всех соединений конструкции.

Преимущества самодельного культиватора

Те владельцы земельных участков, которые нашли информацию о том, как сделать культиватор к минитрактору и смогли его собственноручно соорудить, стали намного быстрее, а главное – качественнее, обрабатывать почву и избавляться от сорняков.

Самодельный культиватор обладает такими преимуществами, как:

  1. Доступность материала и простота конструкции.
  2. Экономия времени при обработке земельных участков.
  3. Хорошее качество рыхления почвы и устранения сорняков.

Культиватор для минитрактора

При минимальных материальных затратах можно изготовить эффективный культиватор к мини трактору с необходимой глубиной культивации и шириной захвата. Такое средство малой механизации, как культиватор, позволит быстро выполнять целый ряд сельскохозяйственных работ, включая рыхление грунта, удаление сорняков, окучивание овощных культур, влагосбережение.

Один из вариантов исполнения культиватора для минитрактора:

Поделиться:

Нет комментариев

Выбираем мотоблок

Мотоблок, который вы собираетесь переделать, должен соответствовать определённым критериям, иначе мини-трактор не будет в полной мере выполнять свои рабочие функции. Необходимо обратить внимание на следующие нюансы:

Мини-трактор из мотоблока «Нева»

  1. Мощность. Чем большую площадь вы планируете обрабатывать, тем мощнее должен быть мотоблок.
  2. Вид топлива. Лучше всего выбирать модели, которые работают на дизельном топливе.

    Дизельные двигатели неплохо справляются с обработкой больших площадей и экономичнее расходуют горючее, по сравнению с бензиновыми аналогами.

  3. Масса. Если мотоблок приобретается как отдельное сельскохозяйственное орудие, то необходимо выбирать модели с небольшим весом. Они более управляемые.

    В нашем случае, стоит отдать предпочтение более массивным изделиям. Ведь самодельный минитрактор должен обрабатывать почву, а если машина будет лёгкой, она не будет справляться с твёрдым грунтом.

  4. Цена. Не стоит приобретать дорогие мотоблоки.

    Ведь мини-трактор переоборудуется из мотоблока в целях экономии, поэтому не стоит тратить средства, приобретая разрекламированный бренд. Лучше отдать предпочтение отечественным производителям.

Под вышеупомянутые параметры подходят следующие мотоблоки:

  • Агро;
  • Нева;
  • МТЗ;
  • Кентавр;
  • Зубр.

Стоит отметить, что к этим моделям можно приобрести уже готовые комплекты для переоборудования их в мини-трактор своими руками.

Из вышеперечисленных моделей, только мотоблок «Агро» имеет конструктивные недостатки. Это выражается в недостатке прочности оси на излом.

На работе мотоблока, этот дефект никак не отражается, но при переделке агрегата в самодельный мини-трактор, нагрузка на полуоси существенно возрастёт. Поэтому вам понадобится усилить проблемный узел мотоблока.

Сделать это можно путём установки колёсных редукторов.

Все перечисленные выше модели хорошо зарекомендовали себя в работе. Кроме того, в случае поломки, проблем с запчастями не возникнет. Теперь рассмотрим, как сделать мини-трактор из мотоблока на конкретных примерах.

Как сделать культиватор

Каждый дачник хорошо знаком со всеми трудностями возделывания огородных культур. И больше всего утомляет обработка почвы перед посадкой и при дальнейшем уходе за садово-огородными растениями. Чтобы упростить себе жизнь, достаточно сделать самодельный бензиновый или электрический культиватор для дачи, который будет использоваться для решения различных сельскохозяйственных задач.

Перед тем как приступить к сборке, необходимо разобраться с типами, устройством и принципом работы садовых приспособлений.

В зависимости от разновидности двигателя выделяют электрические и топливные культиваторы. Первые характеризуются экологической чистотой и низким энергопотреблением. Однако они привязываются к источнику электричества, поэтому могут быть использованы только в тепличных условиях или на небольшом огороде, который имеет доступ к электроэнергии. Смастерить подобный агрегат достаточно просто.

Самодельный культиватор – высокое качество за малые деньги - Село. Сад.

Модели с двигателями внутреннего сгорания превосходят предыдущий тип по показателям мощности и возможности работать без подключения к электросети. Но обслуживание машины становится более затратным, а во время работы выделяются вредные выхлопные газы.

По способу обработки почвы самодельные мотокультиваторы бывают либо самоходными, оснащенными колесами с приводом, либо с вращающейся рабочей насадкой, которая может использоваться в качестве средства перемещения.

В первом варианте задействовано два редуктора. Первый помогает механизму двигаться с заданной скоростью, а второй выполняет вращение роторной насадки для обработки почвы. При наличии ведущих колес культиватор дополнительно оборудуют ножами-плоскорезами.

Есть и упрощенные самоделки, где колеса только опираются на поверхность, облегчая перемещение.

Как сделать культиватор для минитрактора своими руками: чертежи, схема сборки и порядок выполнения работ

Главная
Инструменты
Как сделать культиватор для минитрактора своими руками: чертежи, схема сборки и порядок выполнения работ

Самодельный культиватор – высокое качество за малые деньги - Село. Сад.

Культиватор для почвы – незаменимый помощник любого землевладельца, позволяющий обрабатывать поверхность земли без нарушения её плодородного слоя. Поэтому неудивительно, что без такого механизма сложно рассчитывать на хороший урожай.

Сегодня на рынке доступен большой выбор различных культиваторов: рыхлитель, ручной культиватор, устройство роторного типа, мотокультиватор. Площадь обрабатываемой территории оказывает существенное влияние на покупку того или иного вида агрегата.

Альтернативой покупке послужит создание данного приспособления своими руками
. О том, как это сделать, мы расскажем в этой статье на примере культиватора для минитрактора с фрезами.

Подготовка к самостоятельной сборке

трактор

Прежде всего, необходимо иметь в наличии следующие материалы:

  • стальная труба длиной более 2 м.;
  • квадратные пластины из стали (размеры не меньше 15х15см.);
  • не меньше 20 гаек и болтов;
  • прямоугольные пластины с плоским сечением (габариты 20-25х5см.).

 Так же позаботьтесь и об инструментах:

  • диски для работы по металлу;
  • болгарка;
  • сварочный аппарат, электроды;
  • дрель со сверлами;
  • наждачный аппарат;
  • стандартный набор инструментов (гаечные ключи, отвертка, плоскогубцы, и т.д.).
  • от габаритов конкретного минитрактора (мотоблока), к которым будет присоединяться культиватор;
  • от типа соединения узлов;
  • от вида землеобрабатывающего инструмента, который вы планируете использовать.

Процесс изготовления

Вся технология изготовления сводится к следующим этапам:

  1. Во всех пластинах просверлите отверстия для их соединения.
  2. Далее необходимо скрепить квадратную пластину с прямоугольными при помощи болтов, чтобы на каждой стороне квадратной пластины располагалась одна фреза.
  3. Обратите внимание:
    использовать для данного соединения сварку не рекомендуется, поскольку она будет ненадежным методом крепления – подойдет, разве что, только для обработки рыхлого чернозема.

  4. Когда все пластины соединены, в них необходимо проделать отверстия, размер которых зависит от диаметра стальной трубы. Сквозь отверстия просовывают стальную трубу (предварительно разрезанную на две равные половины), «надевая» полученные фрезы. Крепить всю конструкцию можно болтовыми соединениями, либо сваркой.
  5. Теперь соединяем части культиватора и вал минитрактора. Для этого необходимо проделать сквозные отверстия вала и трубок с фрезами, совместить их, после чего закрепить.

Изделие готово, но прежде чем приступить к обработке, обязательно следует убедиться в надежности каждого элемента конструкции.культиватор готов

Примите к сведению
: если культиватор предназначен для обрабатывания сложных почв, его конструкция должна быть как можно более прочной, поскольку рабочая часть культиватора на глинистых (каменистых) грунтах подвергается максимальным нагрузкам.

Типы сменного оборудования

В зависимости от решаемых задач при возделывании почвы культиваторы снабжают различными инструментами. Самые распространенные из них:

  1. Лапы
    . Бывают:
    • долотообразные – позволяют прорыхлить грунт глубиной до 15см.;
    • стрельчатые плоскорежущие (плоскорезы) — уничтожают сорняки, а также проработать почву на 4-6см, позволяют не поднимать на поверхность влажный нижний слой;
    • стрельчатые универсальные — предназначаются для междурядного, либо сплошного обрабатывания земли (проработка до 14см). Подобные лапы отлично измельчают грунт, срезают сорняки, частично поднимают влажные слои почвы к поверхности;
    • плоскорежущие односторонние (полольники, бритвы) – прекрасно справляются с сорняками.
  2. Другое оборудование:

окучник

Все сменное оборудование крепится к стойкам, которые могут по-разному соединяться с рамой.

Рекомендации

мини60

Предлагаем Вашему вниманию несколько полезных рекомендаций по сборке и использованию самодельного культиватора и его «рабочих органов»:

  1. Материалы для культиватора необходимо заблаговременно подвергнуть антикоррозийной обработке. Если этого не сделать, то влага, содержащаяся в грунте, значительно сократит срок службы культиватора.
  2. Плоскорежущие лапы обладают одинаковым захватом (220 — 385мм) со стрельчатыми универсальными, однако есть отличие в угле крошения: универсальные — 25-30 градусов и плоскорежущие — 12-18 градусов.
  3. Чтобы заровнять борозды, остающиеся после лапы ножа, необходима установка прополочной либо рыхлительной лапы.

Как видите, самостоятельно сделать культиватор не так уж и сложно. Преимуществами самодельного культиватора являются минимальная стоимость, приспособленность под ваши потребности в обработке почвы, а также универсальность. Подобные конструкции можно подвешивать к мотоблокам, минитракторам, а также тракторам Т-25, МТЗ.

Из этого видео
Вы узнаете, как сделать самодельный культиватор для минитрактора в домашних условиях:

Как сделать культиватор своими руками: варианты попроще

Есть такой культиватор — «Шустрый малыш». Давайте рассмотрим, как вы сможете сделать такой в домашних условиях. Возьмите деревянную ось. Она станет соединительным элементов для остальных деталей. На эту ось необходимо закрепить трубу 24 мм в диаметре. Она будет выполнять функцию рукояти, поэтому, чтобы не сгибаться в три погибели, выберите длину трубы под свой рост.

Самодельный культиватор – высокое качество за малые деньги - Село. Сад.

К упоминаемой оси присоедините колеса диаметром не более 200 мм. культиватор будет опираться на колеса, высота инструмента над землей зависит от высоты колес, которые мы к нему приспособили. Кстати, колеса нужно вырезать из металла 2-3 мм в толщине. После того, как вы все указанное подсоединили, можете работать на земле.

Под словом культиватор имеется ввиду не только моторные агрегаты. Вы можете использовать на своей даче и ручной инструмент. Он намного лучше, чем стандартная сапка и гораздо проще изготовляется в домашних условиях, чем мотокультиватор. Вы слышали о культиваторе «Торнадо»? Он похож на бракованные вилы.

Самодельный культиватор – высокое качество за малые деньги - Село. Сад.

Круглая ось, к которой по спирали приварены покрученные зубья. Такой инструмент легче всего изготавливать из уже имеющихся вил, если вам не жалко. Если ваши вилы вам еще нужны, купите в магазине другие и сделайте из них «Торнадо». Поверьте, дешевле купить вилы и переделать их, чем купить готовый культиватор. Возьмите молоток и пройдитесь по зубьям, пусть они будут погнуты по спирали.

Культиватор для трактора своими руками

2021-04-13
Трактора и мотоблоки

Самодельный культиватор – высокое качество за малые деньги - Село. Сад.

Самодельный культиватор для трактора сделанный своими руками.

(adsbygoogle = window.adsbygoogle || []).push({});
(function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: “R-A-258146-1”, renderTo: “yandex_rtb_R-A-258146-1”, async: true }); }); t = d.getElementsByTagName(“script”)[0]; s = d.createElement(“script”); s.type = “text/javascript”; s.src = “//an.yandex.ru/system/context.js”; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, “yandexContextAsyncCallbacks”);
“>

Вот появился у меня в хозяйстве помощник, трактор Владимирец Т-25, и соответственно понадобился культиватор. Хотел купить, но цена за стоящий агрегат довольно высокая, решил, что сделаю своими руками.

В металлоприёмке купил материалы:

  • Мост от классики, разобрал его, заварил дифференциал, поменял подшипники, сменил сальники.
  • 4 звёздочки от Иж-350 на 18 зубьев.
  • Цепь от Иж-350.
  • Лопасти культиватора, от мотоблока «Нева» МБ 2К.
  • Вал проточен под подшипники.
  • Корпус под цепи изготовлен лазерным станком на заводе.

Покупка всех запчастей и материалов обошлась в 8000 р. Конструкция показана на фото, дополнительно есть видео обзор и испытания культиватора в конце статьи.

На пашне культиватор себя ведёт очень хорошо, самоделкой полностью доволен!

Видео: обзор культиватора для трактора сделанного своими руками.

Также видео где показан культиватор в работе.

Автор самоделки: Михаил Горбунков. г. Клин.

(adsbygoogle = window.adsbygoogle || []).push({});
(function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: “R-A-258146-3”, renderTo: “yandex_rtb_R-A-258146-3”, async: true }); }); t = d.getElementsByTagName(“script”)[0]; s = d.createElement(“script”); s.type = “text/javascript”; s.src = “//an.yandex.ru/system/context.js”; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, “yandexContextAsyncCallbacks”);
(function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: “R-A-258146-4”, renderTo: “yandex_rtb_R-A-258146-4”, async: true }); }); t = d.getElementsByTagName(“script”)[0]; s = d.createElement(“script”); s.type = “text/javascript”; s.src = “//an.yandex.ru/system/context.js”; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, “yandexContextAsyncCallbacks”);
“>

Популярные самоделки

Мангал барбекю из газового бал…

ГАЗ-66 купленный с консервации…

Делаем картинг своими руками: …

Обогреватель 12 вольт своими р…

Самодельный компрессор…

Замена подшипника в стиральной…

Тюнинг автомобиля Газ 51: фото…

Токарный станок по дереву свои…

Печь длительного горения своим…

Якорь для лодки своими руками…

Гвоздодёр своими руками: черте…

Самодельная пилорама из бензоп…

Плот своими руками для сплава …

Загрузка…

Порядок работы

После окончания подготовительных хлопот, можно поэтапно проводить сборку конструкции культиватора. Для начала в каждой металлической пластине (квадратной, прямоугольной) делаются отверстия. Затем их совмещают так, чтобы со стороны всех квадратов размещались фрезы, которые у основания скрепляются болтами или при помощи сварочного аппарата. Но в последнем в случае соединение будет не достаточно прочным и тогда самодельный культиватор для минитрактора сможет обрабатывать лишь рыхлый чернозем.Культиватор своими руками для минитрактора

Самодельный культиватор, специально предназначенный для обработки глинистого или каменистого грунта, должен быть надежным и прочным, так как его рабочая часть, включающая фрезы и их основания, будет нести максимальную нагрузку.

После того как все детали собраны в единую конструкцию, следует в ее центральной части сделать отверстие, через которое будет просовываться прямая стальная трубка. Она разрезается на две одинаковые части и на каждую из них «навешиваются» платформы с фрезами. Их надежно закрепляют болтами или контактной сваркой.

Затем стальные трубки с фрезами присоединяют к валу моторного блока минитрактора. Для этого при помощи сверла по металлу делают сквозные отверстия на трубке и валу, через которые просовывают болты и закрепляются гайками.Как сделать культиватор к минитрактору

К тестированию самодельного культиватора следует приступать исключительно после того, как будет проведена тщательная проверка всех соединений конструкции.

Самодельный культиватор – высокое качество за малые деньги

627614.11.20218 мин.

Для успешного и продуктивного ведения домашнего хозяйства необходим хороший урожай. Что бы его добиться, необходима правильная техника – техника ухода за землей
и техника, на которой нужно ухаживать за землей.

Поэтому наличие большого количества домашнего инвентаря и разнообразного оборудования, это признак того, что человек знает, как нужно вести хозяйственные дела. Но, любое заводское изделие стоит денег, которые можно потратить на более важные нужды.

А вот изделие можно изготовить самостоятельно, прибегая к покупке деталей к нему лишь, в крайнем случае – когда сделать их самостоятельно, с подручных материалов физически невозможно.

О данном устройстве

Культиваторы
, разной конструкции, и разной специфики работы, это именно то оборудование, которое используется редко, но приносит большую пользу.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению.

Ведь не зря, наиболее востребованные чертежи изделий – это самодельный культиватор для мотоблока и самодельный культиватор окучник. Их относительно легко изготовить самостоятельно, в домашних условиях, поэтому вариаций схем на эту тему существует большое множество.

Принцип работы и предназначение самодельных культиваторов такой же, как и у культиваторов Патриот, Чемпион, Стриж, Техас, Викинг, Кайман промышленного производства.

Далее мы рассмотрим наиболее удачные и простые варианты самодельных культиваторов. Также смотрите статьи “борона для мотоблока своими руками чертежи” и дисковые окучники для мотоблока своими руками.

Более подробно о работе культиватора смотрите на видео:

Необходимые материалы

Среди материалов, которые понадобятся для того, что бы изготовить какое-либо оборудование, представленное в списке, в первую очередь должны быть профили всех видов и стальные листы.

Металлические трубы, как минимум трех диаметров позволят собирать прочные и легкие конструкции, делать длинные рукоятки, не опасаясь того, что серьезно сместиться центр тяжести.

С помощью уголков и швеллеров можно собирать отличные каркасы, в которых изначально присутствуют ниши для крепления разнообразных частей и деталей. Также, для работы понадобятся болгарка, сварочный аппарат и дрель. Без тих, наиболее востребованных инструментов не получится собрать ни одного изделия.

Сборка культиваторов

Для т 16

Одно из самых простых изделий для тракторов, это культиватор самодельный для т 16 своими руками
он делается всего за несколько дней, или даже быстрее, если у вас уже есть опыт подобной работы.

Для такого культиватора не нужен особый каркас – достаточно простой конструкции прямоугольной формы, с колесами на обоих краях.

Плоскорезы крепятся на небольшом выносе, примерно в полметра за центром тяжести, и сразу за ними устанавливается небольшая борона на плавающей площадке, благодаря которой взрыхленный грунт, дополнительно измельчается, становясь более мягким.

Из велосипеда

Самодельный ручной культиватор из велосипеда – это отличный и дешевый способ
справиться с сорняками, которые заполонили огород и мешают росту полезных растений и культур. Изготовить ручной культиватор своими руками просто, даже в домашних условиях.

Имея в распоряжении всего лишь велосипедную раму с одним колесом среднего размера и полосу высокоуглеродистой стали. Что бы изготовить крепкую и надежную конструкцию культиватора, нужно установить заднее колесо на раму и хорошо его зафиксировать.

Если перевернуть раму, то труба, в которой крепится седло, будет направлена торцом вниз. Именно сюда устанавливается сам плоскорез на штативе, который приваривается точно посередине металлической полосы.

Другая часть рамы, та, где находится каретка – теперь она вверху, снабжается длинными ручками с поперечиной и упором, которые крепятся к раме с помощью сварки в двух местах, для того, что бы во время работы с инструментом к нему можно было приложить усилие, при этом, не сломав его частей и соединений.

https://www.promotobloki.ru/watch?v=ga6T7zy425Y

Для трактора

Что бы изготовить хорошие самодельные культиваторы для трактора
, в первую очередь необходимо определиться с их размерами, поскольку это, по сути единственное, чем они особо отличаются. Понятное дело, что чем больше мощность трактора, тем большего размера будет культиватор.

В любом случае он должен иметь несколько основных частей.

На каркас устанавливаются: крепление, сделанное с учетом особенностей крепления у трактора, плоскорезы, что поддерживаются колесами и борона, которую можно установить по желанию. Но ее наличие более чем необходимо, что бы разбивать слишком большие комья земли.

Для междурядной обработки

В домашнем хозяйстве очень пригодится самодельный культиватор для междурядной обработки. Это изделие должно быть достаточно компактным, простым и удобным
в использовании, поскольку оно будет применяться для обработки узких междурядий.

Для этой цели подойдет ручной культиватор Ёж, который просто изготавливается своими руками – необходимы всего лишь черенок, п-образная скоба с отверстиями на концах, вал и колеса с металлическими шипами.

Колеса также можно изготовить самостоятельно, как один из вариантов, это могут небольшие стальные блины с приваренными стальными шипами, которые изготовлены из арматуры, заточенной в форме конуса.

В настоящее время специальная техника класса мини стала очень востребованной среди владельцев земельных участков. Китайский мини трактор – экономически очень выгодная для вас покупка на долгие годы.

Картофелесажалка ручная – незаменимый помощник в вашем подсобном хозяйстве. Здесь все о том, как сделать самому и как ею пользоваться.

Тут можете прочитать о том, сколько кубометров самых разных материалов помещается в кузов Камаза.

Эти «фрезы» ручного культиватора надеваются на ось, которая, в свою очередь, крепится к скобе – ее края фиксируются у отверстий. Черенок необходимо вставить в крепление, приваренное к торцу скобы – инвентарь готов к междурядной прополке и культивации.

Для минитрактора

Чтобы изготовить самодельный культиватор для минитрактора или для мотоблока своими руками понадобятся металлические пластины, квадратные
, размером 15*15 сантиметров, прямоугольные – 25*4 сантиметра и стальная труба. Начинать изготовление культиватора нужно с фрез.

Чтобы фрезы получились надежными и подходили для обработки всех видов грунта, а не только рыхлого чернозема их нужно собирать при помощи болтов – в заготовках нужно высверлить отверстия, количество которых зависит от размера металлических полос, что будут выполнять функцию лезвий.

Чем больше их длина, тем больше необходимо отверстий для того, что бы надежно их закрепить. Далее, полосы закрепляются на заготовках, по кругу накладываясь друг на друга, и зажимаются болтами.

Для этих соединений можно также применять сварку
, но в таком случае они не будут достаточно прочными, а ремонт и замена ножей будет сложным процессом. Сварка здесь применяется для того, что бы соединить фрезы вместе. Для этого в заготовках делаются отверстия, диаметр которых должен соответствовать внешнему диаметру трубы.

Фрезы надеваются поверх нее и фиксируются прихватками, или короткими швами. Это изделие теперь можно надевать на вал минитрактора и использовать по назначению.

Из китайской бензопилы

Одно из самых удачных изобретений и хороший пример того, как можно повторно использовать старую технику – самодельный культиватор из китайской бензопилы. Такое изделие внешне будет напоминать миниатюрный мотоблок, поскольку их конструкции будут не сильно отличаться.

Рама изделия представляет собой куб
, изготовленный из металлических уголков с примерными размерами 32*32 сантиметра. Двигатель нужно закрепить на верхней поперечине этой конструкции. Бак для топлива необходимо установить чуть ниже, на кронштейнах.

На передних вертикальных стойках каркаса необходимо установить крепления для промежуточного вала. Опоры для подшипников ходового вала крепятся на продольных уголках каркаса. В результате получается механизм, у которого центр тяжести находится точно над опорной поверхностью.

Вес изделия можно увеличивать с помощью груза, притом, нагружая механизм спереди, вы не сместите его центра тяжести. Ручки управления лучше всего делать из трубы, диаметром не меньше 30 миллиметров, используя поперечину, для большей жесткости конструкции.

К каркасу укрепить их лучше всего в четырех местах. Колеса
для механизма можно использовать любые,
но лучше всего подойдут катки, покрытые слоем резины.

Из триммера

Еще один способ использования техники с маломощным двигателем, это самодельный культиватор из триммера. Такое изделие прекрасно подходит для быстрой обработки небольшой площади
, а сделать его из подручных материалов очень просто. Для этого достаточно изготовить фрезу, которая будет крепиться на вал триммера.

Фреза можно сделать из зубьев вил, изогнутых в нужной форме, закрепленных на основе – пятаке диаметром примерно 10 сантиметров. Основа должна быть идеально круглой, с крепежным отверстием, расположенным точно посередине.

Зубья вил, заточенные, и предварительно расплющенные до ширины в один сантиметр крепятся на несколько болтов, по кругу, к основе. Готовая фреза хорошо справляется с рыхлым грунтом на небольшой глубине.

На мтз 80

Для того, что бы изготовить самодельный культиватор на МТЗ 80, необходимо запастись терпением и материалами. Дело в том, что в отличие от простого прицепного культиватора, этот должен иметь специальное крепление, пригодное для использования на МТЗ 80.

В остальном же, их конструкции не сильно отличаются – прямоугольный каркас из квадратного профиля, к которому крепятся плоскорезы в количестве от семи до одиннадцати штук. Пара колес, прикрепленных между плоскорезами, для устойчивости и регулировки глубины захвата грунта и борона, закрепленная цепями за край несущего каркаса.

Крепление культиватора с трактором должно быть сделано так, что бы с помощью механизма управления можно было регулировать его высоту и силу нажатия, без опасности возникновения поломки или заклинивания одной из частей, то есть, в точности повторять форму крепления заводского навесного оборудования та МТЗ 80.

С редуктором от ваз

Все те, кто запланировал собрать мотоблок своими руками столкнуться с определенной проблемой, а именно с типами редукторов. Все редукторы, устанавливаемые на заводские мотоблоки, бывают: дешевыми – это неразборные модели, и разборными, которые стоят намного дороже.

Не зависимо от того, какой вы выберите, результат будет одинаков, в плане конечной стоимости. Но можно пойти на компромисс, сделав самодельный культиватор с редуктором от ВАЗ.

Разница в конструкциях будет существенной, и возможно придется пересчитывать номинальную мощность и передаточный момент, отталкиваясь от характеристик ВАЗовского редуктора, но в результате вы получите механизм, основанный на работе относительно дешевой, надежной и не сложной в ремонте детали.

К тому же, все части, которые вышли из строя можно найти на любом рынке, поскольку автомобили ВАЗ пользуются намного большей популярностью, чем любой, даже самый лучший мотоблок.

Электрический

Одно из самых практичных и бюджетных
решений для обработки участка, это самодельный электрический культиватор. К электрическому двигателю, который уже закреплен на основе, необходимо подключить понижающий редуктор. Его можно приобрести, или использовать бывший в употреблении.

К картеру этого редуктора привариваются уголки, к которым привариваются колесные оси. Колеса не должны быть маленькими, поскольку в таком случае они буду зарываться в землю. Рукоятки можно выполнить из двух, слегка выгнутых труб, между которыми установлена перемычка.

В качестве вала можно использовать точеный на станке лом, который вставляется на место втулки редуктора. Он крепко и надежно фиксируется, после чего к нему можно приварить фрезы. Фрезы, в свою очередь, можно изготовить из рессор автомобиля – они очень крепки и прослужат долгое время.

Важдые советы и рекомендации

Приступая к изготовлению навесного оборудования и прочего инвентаря предназначенного для обработки земли, необходимо учитывать некоторые особенности
производства изделий. Если вы собственноручно собрали и запустили культиватор или окучник, вам невозможно будет угадать, как он поведет себя на грунте, во время работы.

Особенно, если трактору, оборудованному самодельным изделием предстоит работать на разных грунтах. Таким образом, самодельный культиватор для Т 25 может оказаться слишком легким, поскольку собирался по схеме для модели Т 16, которая имеет двигатель меньшей мощности.

То же касается и такого оборудования, как самодельный культиватор на Т 40 – хоть этот трактор обладает большой мощностью, ставить на него оборудование большого размера не будет целесообразным.

Намного продуктивней работа пойдет в том случае, если культиватор будет не шире, чем задняя ось трактора, а в длину не больше ширины заднего колеса.

В этом случае он сможет обработать больший участок,
за короткое время, с тем же качеством исполнения роботы.

Заключение

Хоть самодельная техника не имеет приятного внешнего вида, сравнимого с заводской техникой и оборудованием, во всем остальном они практически ничем не отличаются, за исключением разве ценности.

Поэтому, для того, что бы успешно вспахать огород, культивировать поле, или прополоть грядки, достаточно просто уделить время на то что бы сконструировать удобное и практичное изделие, практически, пользуясь тем, что лежит под ногами.

Такое устройство будет служить не хуже, чем отштампованное в условиях производства, но стоить будет в разы меньше. А это самое главное в вещах сделанных собственноручно – высокое качество изделия, за меньшую цену.

Самодельный культиватор «торнадо»

«Торнадо» легки в использовании благодаря рычагу, за который хватается оператор при прокрутке культиватора в землю. Для рычага нам нужна труба, которую нам нужно закрепить на рукоять. Труба должна быть 50 см в длине. Для крепления можете взять изоленту.

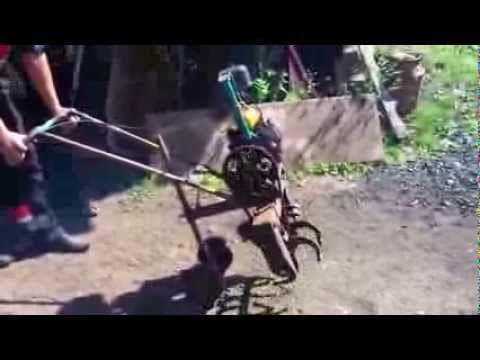

Самодельный культиватор – высокое качество за малые деньги - Село. Сад.

Можно сделать культиватор «Торнадо» из пружинистой стали. Берем пластину полметра длиной, 1-1,5 мм в толщине и 2 в ширине. Согните сталь, сделайте из неё петлю, которую наденете на черенок. Следите за высотой черенка. Важно соблюсти диаметр полученной петли — она не должна быть больше 20 см в диаметре, чтобы свободно входить в междурядья.

Есть другой вариант культиватора — роторный дисковый. Только предупреждаем, что вам нужно будет приложить немало физической силы, чтобы сделать нужные выпуклые диски. положите обычные металлические диски и бейте по ним молотком. В процессе они должны стать чашеобразными.

Главную деталь механизма — а это именно диски, одеваем на втулку, которую крепим на ось. Оба конца оси присоединяем при помощи шплинтов на большой скобе.

Самодельный культиватор – высокое качество за малые деньги - Село. Сад.

На большой скобе делаем отверстие, куда вставляем трубу с рукоятками и перекладиной между ними. На маленькую скобу с помощью сварочного аппарата помещаем шток. Он должен быть 24 мм в диаметре и 25 см в длине. В шток потом ввинчиваем 16-диаметральный стержень.

Самодельный минитрактор из мотоблока делаем своими руками — пошаговая инструкция, видео

Минитрактор из мотоблока своими руками.

Механизация работ на своем дачном или приусадебном участке позволяет превратить рутинные обязанности в достаточно легкие и даже приятные занятия, поскольку в таком случае основная нагрузка приходится на различные технические средства, а владельцу остается лишь управлять ими.

Таким универсальным помощником заслуженно считается мотоблок. Однако многие ошибочно полагают, что его приобретение решит практически все проблемы обработки земельного участка, но это не всегда так. И все же мотоблок, например, «Нева», можно использовать для создания более сложного и эффективного агрегата – самодельного минитрактора.

Надежный помощник на приусадебном участке — минитрактор из мотоблока.

К достоинствам минитракторов, собранных своими силами, следует в первую очередь отнести их цену, которая гораздо ниже стоимости готового адаптера для мотоблока.

Помимо этого, подобный агрегат занимает не много места, так что не придется строить для него отдельный гараж. Самодельный минитрактор, к тому же, довольно экономичный, работает на паре литров недорого топлива и развивает скорость до 30 км/ч.

Да и запчасти для такого агрегата можно купить практически везде и довольно дешево.

Собранный своими силами минитрактор, при установке шин с глубоким протектором, имеет высокую проходимость и отличное сцепление с грунтом. А довольно компактные габариты дают возможность работать даже на приусадебных участках, густо засаженных деревьями, и придомовой территории не причиняя ущерба асфальту или тротуарной плитке.

В принципе, любой мастер, который дружит с техникой и инструментами, вполне может сделать своими руками для домашнего хозяйства мощный и надежный агрегат.

Однако перед тем как конструировать минитрактор, потребуется изучить большое количество различных чертежей и схем, прочитать много полезной литературы и посмотреть видео.

Сразу стоит сказать, что какой-то универсальной схемы и чертежей, для того, чтобы собрать самодельный минитрактор из мотоблока, нет. Дело в том, что агрегаты разных производителей отличаются своей конструкцией, мощностью и многим другим.

Производители выпускают готовые адаптеры с сидением, позволяющие преобразовать своими руками некоторые модели мотоблоков в минитрактор.

К таким агрегатам относится «Нева», «Зубр», «Арго» и большинство китайских моделей. Если же для мотоблока подобный адаптер не предусмотрен, то придется изготовить его самостоятельно.

Такой способ потребует больше времени, чем установка адаптера, но меньше финансовых затрат.

Помимо мотоблока «Нева» или «Салют» понадобится:

  • пара подходящих колес;
  • металлические трубы и уголки, а также лист нержавейки;
  • дрель и сварочный аппарат;
  • удобное кресло;
  • набор инструментов;
  • навесное оборудование.
Оцените статью
Про мотоблоки
Добавить комментарий

Adblock
detector
