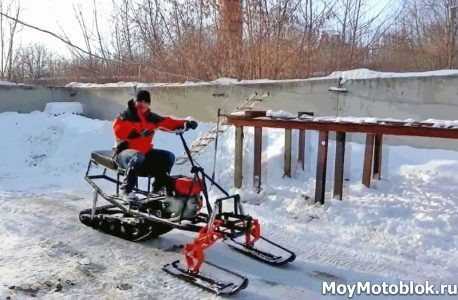

Снегоход из мотоблока своими руками видео схема изготовления

После того как люди видят цены на снегоходы в магазине, то задают вопрос как самому сделать снегоход из мотоблока, на сколько это дорого и сложно? С чего начинается изготовление самоделки — снегоход из мотоблока? Вначале необходимо определить, какой мощности двигатель использовать. Мы в качестве двигателя воспользовались двигателем мотоблока в 6 лошадиных сил. Обычно на мотоблоки устанавливают четырехтактные двигатели с принудительным воздушным или водяным охлаждением. Из мотоблока также можно использовать реверс редуктор, центробежное сцепление, рулевое управление и топливный бак. Далее необходимо продумать движитель снегохода. На большинство из них устанавливают гусеничный привод.

Самодельный снегоход из мотоблока своими руками

Купить обычный снегоход может не каждый, поэтому при острой необходимости наличия зимнего транспортного средства можно использовать мотоблок. Такие самоделки пользуются огромной популярностью среди сельских жителей.

Как сделать гусеничную приставку к мотоблоку

Когда собирают снегоход своими руками, особый акцент ставят на гусеничный ход. Рассмотрим особенности сборки самоделки: как изготавливается гусеничная приставка к мотоблоку своими руками.

Некоторые мастера ставят детали с мотоблока или делают их своими руками, а кому не под силу изготовление приобретают универсальный заводской гусеничный привод. Самодельная гусеница может быть изготовлена из:

Часто встречается самодельная гусеничная приставка к агрегату серии Буран. У такого агрегата вся ходовая часть вместе с двигателем весит 20-30 кг.

Снегоходная приставка «САМ» к мотоблоку производится только в Нижнем Новгороде. Она идет на 3 катках и является вездеходной. На ней можно ездить как по снегу, так и грязи.

Чтобы приставка долго служила, важно не перетягивать гусеницы, так как это приводит к обрыву.

Для самодельного снегохода тоже есть приставка «САМ», только в этом случае четко нужно будет знать форму и параметры вала редуктора.

Гусеничный модуль к мотоблоку. Благодаря широким гусеницам данная приставка легко передвигается по глубокому снегу. Она подходит к мотоблокам Нева, Ока, Целина, Каскад, Луч, а также ее можно использовать на мотокультиваторы с некоторой доработкой посадочных мест. В готовой приставке можно регулировать натяжение гусениц, которые растягиваются при передвижении.

Немаловажное значение имеет и ведомая часть, присоединенная к мотоблоку. Это сиденье для водителя и место для багажа. В данном случае можно использовать все, что придет на ум: доска, табурет, сани, кресло и т. д. Единственным важным условием при выборе является непромокаемость сиденья.

Готовая гусеничная приставка для мотоблока Нева. В продаже есть универсальные гусеничные приставки, которые подходят к любому мини-агрегату, в том числе и к мотоблоку Нева. Они легко собираются и устанавливаются. Очень компактные и не занимают много места при хранении. Оптимальная ширина гусениц повышает проходимость устройства. Риск застрять в сугробах или грязи сводится к минимуму. Несомненным плюсом готовых гусениц является их продолжительный срок службы и доступная цена.

Полозья и двигатель

В качестве полозьев используются широкие лыжи, которые прикрепляются к рулевой колонке при помощи шарнирного соединения. Для передней подвески стоит использовать амортизаторы от мотоцикла.

Двигатель устанавливается на ведущей части самодельного снегохода. При этом до установки двигателя необходимо решить, что именно использовать – колеса или гусеницы. Каждый из указанных вариантов имеет преимущества и недостатки.

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.

Как самому сделать из мотоблока снегоход?

В ведущую входят:

Перед тем, как сделать снегоход из мотоблока, определяются с вспомогательными устройствами и материальной базой. Обязательно должна быть электросварка и трубогиб, без которых сборка не обойдется. Части, которых нет под рукой, целесообразно закупить заблаговременно.

Снегоход из культиватора своими руками

Снегоход – это наиболее подходящий зимний транспорт для нашего зимнего климата. Он отличается своей высокой проходимостью и приличной маневренностью. К тому же, он не требует большого количества топлива. Отечественный рынок всегда готов предоставить различные модели снегоходов, но по карману они далеко не всем. Однако если в вашем распоряжении находится культиватор и некоторые инструменты, то можно сделать зимний транспорт самостоятельно. Ниже изучим, как сделать снегоход из культиватора из подручных средств.

Изготовление гусеничного снегохода

Снегоходы на гусеницах обладают высокой проходимостью. Но из-за большого веса ухудшается их маневренность.

Существует несколько особенностей гусеничного снегохода, которые необходимо учитывать при его разработке:

На снегоходах из мотоблока на гусеницах нельзя набирать большую скорость, так как это может стать причиной аварии.

Как сделать самодельный снегоход на гусенице

Рассмотрим поэтапно, как изготовить разные виды снегоходов своими руками.

Снегоход из мотоблока на колесах

Для превращения мотоблока на колесах в снегоход понадобится взять:

Неукоснительное условие всей задумки – прицеп должен быть жестко сцеплен с рамой снегохода. Металлический швеллер длиной около полуметра надо приварить параллельно оси снегохода. Для этого на краях швеллера сверлят два отверстия. Хомуты с отверстиями по краям дают дополнительное крепление и жёсткость конструкции. Они присоединяются к оси снегохода болтами с контргайкой, при помощи крестовины, приваренной к конструкции.

Это крепление станет стопором, фиксирующим прицеп, не позволяя ему смещаться под углом. Такой элемент хоть и снижает способность маневрировать на снегоходе, но делает его более устойчивым. Тем самым двухколесный механизм на одной оси легко переделать в устойчивое четырехколесное транспортное средство. При этом не понадобятся ни схем и чертежей, ни дополнительных затрат.

Снегокат с мотором потребует и правильного подбора колес. Самый простой вариант – приобрести их в торговой сети для зимнего назначения, но искать легкие пути не всегда целесообразно. Более экономным решением будет изготовить колеса самостоятельно. Бюджетный вариант – оснастить снегоходный модуль камерами, предназначенными для грузовиков. Спущенные камеры одевают на каждое колесо и закрепляют поверх цепи для езды по снегу и льду. Одной недостаточно, надо штук пять. Накаченная камера в облатке из цепей будет представлять собой эллипс с поверхностью, поделенной на сегменты, словно ромашка.

Другой вариант применения смекалки и экономии семейного бюджета, – использовать поверх камер металлические обручи. Они должны быть достаточно широкими, шире колес снегохода в два раза. Диаметр обруча должен соответствовать накаченным колесам мотоблока и прицепа. На внутренней стороне каждого обруча привариваются несколько металлических пластин. Толщину пластин необходимо сделать около 2-3 см. Спустив камеры, следует надеть на колеса снегохода обручи и снова накачать их. Накаченные камеры максимально прижмутся к металлическим кругам. Пластины наподобие грунтовых зацепов помогут усилить сцепление со снежной дорогой.

Снегоход из мотоблока на гусеницах

Мотоблок на гусеничном ходу преобразовать в снегоход немного сложнее, но возможно. Используя мотор мотоблока, можно сделать конструкцию с большой устойчивостью и проходимостью. Для этого монтируется рама и трансмиссия. Убедитесь, что мощности двигателя достаточно, потребуется мотоблок не меньше 6 лошадиных сил. Для изготовления снежного мотонарта с двигателем нужно использовать:

Хорошо, если в домашних запасах есть гусеницы от других снегоходных машин. Если же нет, то не стоит опускать руки. Собрать гусеницы самостоятельно вполне реально, применяя подручные инструменты и материалы.

Далее необходимо определиться с местом установки двигателя: спереди или сзади. Постарайтесь сделать конструкцию максимально лёгкой, а подвеску лыжи – мягкой. Все это позволит добиться высокой проходимости по глубокому снегу. Принцип такой: внутри гусеницы при движении катятся по транспортной ленте 4 колеса. На гусеницах для усиления сцепления закрепляются специальные грунтовые зацепы. Гусеницы можно изготовить на свое усмотрение, но следует хорошенько продумать размеры.

Широкие или слишком длинные гусеницы будут неоправданно нагружать двигатель. Что, в свою очередь, усложнит управление снегоходом на гусеницах по снегу. Слишком маленькая гусеница не сможет удержать вес всей конструкции с водителем. Она станет неустойчивой и будет проваливаться в рыхлом и глубоком снегу. Для изготовления гусениц используются самые простые материалы: пластиковая или пластмассовая труба небольшого диаметра, колеса, подшипники.

Из трубы изготавливаются заготовки длиной 0,5 см, из которых получаются грунтовые зацепы. Они прикрепляются к ленте на одинаковом расстоянии друг от друга. Затем их при помощи болтов закрепляют в отверстиях на транспортной ленте. Раму делают, используя квадратные трубы или швеллер. Используйте рулевую тягу без шаровых наконечников, так как оси руля и лыж лежат в одной плоскости.

На передней части рамы закрепляются втулки для возможности поворота лыж. Их можно сделать из стальных муфт с патрубками и резьбой небольшого диаметра. Стойки лыж и рулевой тяги привариваются к патрубкам. Для управления снегоходом на лыжи крепятся уголки с металлическим подрезом, что позволит двигаться по льду или снежному насту.

Вес такого снегохода не больше 100 кг, а управлять средством очень просто. Поскольку мощность мотора невелика, то скорость не превышает 10-15 км/ч, поэтому тормоза не предусмотрены. Окончание движения происходит за счёт сброса оборотов двигателя или так называемого торможения двигателем.

Снегоход позволяет передвигаться по глубокому снегу с водителем и небольшим багажом на борту. Большинство населения не может позволить себе такую технику из-за её высокой стоимости. Потому весьма актуальна возможность создания снегохода на базе мотоблока.

Преимущества и особенности самодельного снегохода

Делаем снегоход своими руками

Соблюдая определенный алгоритм монтажа самоделки из мотоагрегата, можно избежать многочисленных ошибок. Снегоходную технику из мотоблока необходимо собирать в определенной последовательности. Рассмотрим поэтапно процесс самостоятельного изготовления снегохода из мотоблока «Нева».

Сначала составляется эскиз будущей конструкции:

Перевариваем раму

Для начала необходимо сварить раму. Для этого используют стальные листы и круглые трубы. С помощью трубогиба деталям придают определенную форму, перед этим нагревают металл при помощи газовой горелки. Соединять детали между собой необходимо при помощи сварки. После этого раму окрашивают, чтобы металл не подвергался коррозии и служил дольше.

Сначала необходимо изучить схему конструкции, чертежи вездехода или снегоходной приставки к мотоблоку. Собранный своими руками транспорт должен быть работоспособным. Обычно схема состоит из ведомой и ведущей частей.

В ведомую часть входят следующие элементы:

Подготовительный этап при изготовлении снегохода

Важно тщательно просмотреть чертежи, которые подскажут последовательность монтирования деталей снегохода.

Два варианта изготовления:

Устройтво снегохода включает две части: ведомая (амортизаторы, полозии, рулевая колонка) и ведущая (рама, привод, силовое устройство). Во время разработки самодельного проекта стоит заранее определить, какие части конструкции будут изготовлены своими руками, а какие нужно приобрести.

На начальном этапе нужно обзавестись необходимыми материалами и оборудованием:

Складывать снегоход из мотоблока своими руками нужно в сухом отапливаемом помещении, к примеру, в гараже. Так клеящие и красящие вещества просохнут быстрее.

Из мотоблоков снегоходы делать начали уже давно. Многие умельцы активно делятся своими самоделками в сети. Еще бы, ведь покупка фирменного снегохода далеко не каждому по карману. Но, чтобы заиметь свой снегоход, достаточно будет приложить немного усилий и подготовить детали, большинство из которых можно найти во многих гаражах. Главной необходимой деталью для того, чтобы сделать снегоход из мотоблока своими руками, является, естественно, сам мотоблок.

Ниже подробно рассмотрен план, как соорудить самодельный снегоход своими руками. В статье представлен вариант снегохода, сделанного на базе мотоблока Нева с двигателем японского производства, имеющим воздушное охлаждение. Данный агрегат имеет мощность 5-7 л.с.

1 Выбор модели мотоблока

2 План переделки мотоблока в снегоход

2.1 Этапы сборки

2.2 Особенности сборки снегохода из мотоблока

2.3 Рекомендации по эксплуатации снегохода

2.4 Тест-драйв снегохода из мотоблока (видео)

Превращение мотоблока в снегоход

Снегоход на базе мотоблока: сборка

Снегоход с двигателем от мотоблока:еще вариант

Самодельные снегоходы из мотоблока на фото

Еще один снегоход из мотоблока своими руками вкратце

Выбор модели мотоблока

Мотоблоками снегоходы можно оборудовать совершенно разными. Некоторые из тех, кто самостоятельно собрал этот зимний вид транспорта, ставили на него даже мотоблоки с 2-тактными двигателями. Отзывы народных умельцев утверждают, что плюс таких моторов заключается в их высокой пригодности к ремонтам.

В нашей стране широкое распространение получил мотоблок Нева. В зависимости от модификации (насчитывается 8 различных моделей). Нева обладает бензиновым двигателем мощностью от 6,0 л.с до 9,0 л.с с четырьмя скоростями, переключающимися цепным редуктором. Объем топливного бака в каждой модификации также отличен и варьируется в пределах от 3 до 5 литров.

Как видно, мотоблок Нева по мощностям отлично подойдет для переоборудования под настоящий снегоход. Силы такой машины будет достаточно для транспортировки нескольких человек в придачу с достаточным объемом и весом груза. А скорость, которую сможет развить этот аппарат, может достигать 60-80 км/ч. к меню ↑

План переделки мотоблока в снегоход

В первую очередь нужно продумать, как будет выглядеть ваш будущий «монстр», и перенести свои мысли на чистый лист бумаги. Если с черчением у вас проблем нет, то мысли можно изобразить в виде чертежей – это будет наилучшим вариантом, так как снижается риск ошибиться в расчетах. Также не лишним будет сделать макет, в качестве материала можно взять, например, картон.

Для того, чтобы иметь хорошее представление вашей будущей модели, рекомендуем ознакомиться с уже ранее изготовленными снегоходами других людей. В интернете можно найти массу удачных и не очень прототипов, глядя на которые, у вас сформируется собственное видение будущего зимнего транспорта.

Затем составьте список необходимых деталей и инструментов, которые пригодятся вам в реализации задуманного. Докупите недостающие запчасти. Убедившись, что все необходимое у вас в наличии, можете приступать к следующему шагу. к меню ↑

Этапы сборки

В целом сборку снегохода из мотоблока можно поделить на несколько этапов. Однако универсального плана нет, и каждый может выполнять работу в той последовательности, в которой ему более всего удобно.

Большинство конструкторов-любителей действуют в такой последовательности:

• подготавливаются прочные трубы. Наиболее подходящий вариант – рама мотоцикла; • посредством трубогиба создается желаемая форма; • точечной сваркой проводится соединение труб.

• неразрывным швом закрываются все имеющиеся стыки; • к раме приваривается кронштейн, на который крепится силовой агрегат (мотоблок); • устанавливается сам мотоблок; • установка сидения и других деталей (полозья, рулевые колонки, амортизаторы и прочие).

Особое внимание следует уделить точности расчета размеров деталей. Это нужно сделать, чтобы не пришлось в итоге разбирать и переделывать свое детище из-за неправильно вымеренной длины какой-нибудь трубы, к примеру. Снегоходная приставка должна выполняться строго по выбранному чертежу. к меню ↑

Особенности сборки снегохода из мотоблока

Одной из основных особенностей и проблем, возникающих при сборке снегохода, можно назвать вопрос с гусеничной ходовой частью.

Некоторые мастера изготавливают гусеницы самостоятельно. Те, кому это не под силу, идут в специализированные торговые точки и покупают готовые заводские изделия. Зачастую можно встретить самодельный снегоход с половиной гусеницы серии Буран. В таком случае вес всей ходовой части, вместе с двигателем, равняется 20-30 кг.

Второй по значимости особенностью можно назвать реализацию ведомой части снегохода, которая крепится к мотоблоку. В качестве места для пассажиров и багажа можно использовать практически все, что приходит на ум. Например, можно установить на раму старое кресло или табурет. Можно и вовсе прикрепить к мотоблоку обычные сани, такие варианты также были замечены. А можно оборудовать раму несколькими сидениями, а к задней части прикрепить сани, которые будут играть роль багажника.

Третьей особенностью являются лыжи. В случае установки саней вам, вероятней всего, не придется возиться с подбором нужно размера лыжней и их конструкцией. Но, если лыжни вы собираетесь делать своими руками, то рекомендуем обратить внимание, что пластмассовые лыжи будут плохо сцепляться со снежной поверхностью, поэтому выбор материала должен быть продуманным. Также не поленитесь установить на них подрезы из металлического прута. Оптимальная толщина прута 8 мм в диаметре.

Также стоит отметить, что готовый снегоход, который вы сделали из мотоблока, будет неполноценным, если не дополнить его амортизаторами. Хоть это и не самая важная деталь, все же, улучшить качество езды и прибавить немного комфорта она способна. Хорошим вариантом здесь являются амортизаторы, которые ранее были установлены на рамах старых мотоциклов. Но для лучшего эффекта рекомендуется сделать такую конструкцию, которая позволит установить новые амортизаторы. к меню ↑

Рекомендации по эксплуатации снегохода

Невзирая, что никто не обязывает вас регистрировать самодельный снегоход из мотоблока, правило дорожного движения соблюдать все же стоит. По меньшей мере, не садитесь за руль в нетрезвом состоянии, не ездите на максимальных скоростях и старайтесь избегать опасных переездов (например, замерзших водоемов).

Самые успешные умельцы собирали таких самодельных «зверей», которые разгонялись до 70 км, а часть из них и вовсе могла рвануть до 80 км, но это были машины профессионалов. Однако среднестатистический самодельный снегоход развивает скорость 25-30 км/ч. к меню ↑

Тест-драйв снегохода из мотоблока (видео)

Мотоблоком называется универсальное профессиональное мобильное средство, предназначенное для сельскохозяйственных работ.

Из мотоблока можно сделать многое, даже снегоход, главное смекалка. Такое сооружение станет полезным средством передвижения не только в зимний период.

Снегоход является необычным зимним транспортом. Отличная проходимость и маневренность – его главные особенности. По видам снегоходы бывают рабочие, спортивные, туристические и горные.

Процесс переделывания мотоблока в снегоход – процесс комплексный и не простой, но реальный.

Существует много способов переделывания мотоблока в снегоход, при этом конструкции могут быть разнообразными как простыми, так и сложными. Всё зависит от того, для какой цели нужен снегоход.

Но как переделать мотоблок в снегоход, чтобы сборка оказалась максимально надёжной? Об этом речь пойдёт в данной статье.

Превращение мотоблока в снегоход

Начнем с вопроса. Почему именно мотоблок? Объясняется все очень легко. Пришла осень и постепенно все полевые работы сошли на нет. Мотоблок, как медведя отправили в зимнюю спячку. До весны он явно не понадобится, а нет. Зимой он тоже верой и правдой может служить хозяину, облегчая его трудовую деятельность. Поможет в доставке дров из лесу,  воды из реки и просто облегчит передвижение по снежному покрову. Сделает его быстрым и комфортным.

С чего начнем? С двигателя. В качестве базового агрегата для нашего снегохода прекрасно подойдет мотоблок среднего класса «Нева», оборудованный задним тягово-сцепным устройством и ручным управлением. Его двигатель при довольно невысокой стоимости, собран из качественных деталей японского производства. Кроме того оснащен принудительным воздушным охлаждением, что очень пригодиться будущему снегоходу. В результате получаем агрегат мощностью до 7 л.с.

Для самостоятельного создания снегохода потребуется трубогиб, сварочный аппарат, угловая шлифовальная машинка, силовой агрегат и ряд покупных запасных частей, которые понадобятся в процессе сборки.

Снегоход на базе мотоблока

Сборку снегохода на базе мотоблока следует делать поэтапно:

Конструктивные особенности устройства будут зависеть от прогнозируемых задач. Сам механизм будет состоять из ведомой и ведущей части. Ведомая часть — это амортизаторы, полозья, рулевая колонка. Ведущая включает раму, привод и двигатель. Чтобы грамотно подобрать детали снегохода лучше сделать макет (из картона, например) прогнозируемого снегохода и лучше, если она будет в натуральной величине.

Нужно определиться с расположением и формой всех составляющих будущего агрегата, сборку которого собираетесь делать своими руками.

2. Изготавливаем раму. Необходимо изначально выполнить чертежи, где указать все размеры рамы. Для удобства  можно воспользоваться типовым чертежом снегохода представленным выше. Для этого можно применить трубы, предпочтительно трубу 25х25, поскольку она более надёжная, чем например, водопроводная. Благодаря трубогибу делаем нужную форму труб, закрепив точечной сваркой.

3. Завариваем стыки  неразрывным швом,  к полученной раме привариваем  кронштейны для крепления двигателя, сиденья и рулевой колонки. В качестве сидений пригодятся, например, старые кресла. Пригодится руль от велосипеда.

4. В качестве полозьев используем две лыжи, соединенных шарнирами с рулевой колонкой. В качестве поворотных втулок используем болты. При постоянной смазке они прослужат очень долго. Кроме этого за счет положения патрубков можно изменять клиренс снегохода.  Для снятия нагрузки с гусеницы устанавливают опорную лыжу с натяжными роликами.

5. Монтаж двигателя и коробки передач выполняем на ведущей части механизма.

6. Определяем ход будущего снегохода. Он может быть колесным и гусеничным. В первом случае за счет небольшого веса шасси увеличивается маневренность, но уменьшается проходимость, особенно на рыхлом снегу. Поэтому целесообразно колеса снегохода укомплектовать цепями. Во втором случае наоборот гусеницы увеличивают проходимость, но уменьшают маневренность.

7. Обеспечить ваш агрегат зимней «обувью» не так то, просто. Для снижения пробуксовки используют цепи. Возьмите камеру грузового автомобиля, спустите воздух и наденьте на каждое колесо 5-6 цепей, а затем снова накачайте. В результате получите колеса адаптированные к зимнем условиям.

8. Еще один малобюджетный вариант колес для снегохода.

9. В качестве еще одного варианта зимних колес можно использовать покрышки большого диаметра от грузового транспорта и тракторов, предварительно электролобзиком сделать вырезы, как показано на фото для увеличения сцепления с поверхностью дороги.

Изготовьте четыре стальных обруча по диаметру немного меньше, чем накаченная камера соответственно всех колес снегохода. По ширине они должны быть в 2-3 раза больше, чем соответствующее колесо. Далее с наружной стороны приварите по 7-8 пластин толщиной 20 мм для лучшего сцепления с полотном дороги. После чего камеры спустите, установите обручи и снова накачайте. Получится недорогой, но довольно приемлемый вариант колеса для снежной дороги.

11. Гусеницы для снегохода можно сделать дома своими руками. В качестве материала подойдет конвейерная лента с прикрепленными на болтовых соединениях брусками или кусками труб для увеличения сцепления с дорогой.

Рама выполнена из трубы квадратного сечения 25х25х2, на нее установлена гусеница, двигатель с редуктором, передняя подвеска и платформа.

Передняя ось неподвижна, жестко крепится к раме, задняя двигается по раме и направляющей и с помощью болта регулируется натяжение гусеницы.

Гусеница изготовлены из транспортерной ленты, в качестве траков применена водопроводная труба диаметром 40 мм, с толщиной стенки 5 мм.

Посередине установлена опорная лыжа, для снятия нагрузки с гусеницы между осями и натяжные ролики.

Ведущий вал состоит из звезда от мотоцикла «Минск», две звездочки от снегохода «Буран», натяжные барабаны.

Цепная передача, передаточное отношение 1:3, цепь и звездочки от «Минска. Двигатель «Садко» объемом цилиндра 200 м3, 6,5 л.с. с редуктором 1/2 и автоматическим сцеплением.

В передней подвеске лыжи применены с детского снегохода «Аргамак», усиленные трубой 25х25х2. Шарниры выполнены с помощью резьбового соединения М16. Аналогично исполнено рулевое управление. Руль использован от «Минска».

В результате такой сборки получиться отличное моторизованное средство передвижения  с количеством  от одного до двух пассажиров и небольшой массы груза.

Стоит помнить, что неосторожное катание на снегоходе может быть очень опасным и  привести к травмам и летальному исходу, поэтому  нужно придерживаться правил безопасности. Не рекомендуется на снегоходе пересекать замёрзшие водоёмы.

Снегоход с двигателем от мотоблока

Надёжный и достаточно мощный снегоход получиться с двигателем от моноблока. К сборке сооружения отлично подойдёт мотоблок «Нева» с японским двигателем.

В большинстве случаев мотоблоки состоят из 4-тактных одноцилиндровых бензиновых двигателей с воздушным охлаждением, но 2-тактные двигатели тоже востребованы, поскольку имеют небольшую массу, не сложную конструкцию, высокую ремонтопригодность, ручной запуск и т.д.

Интересно! Самодельный измельчитель травы и веток из стиральной машины, тут!

70 километров в час — такую скорость можно «выжать» из обычного мотоблока, правда, только в том случае, если к его сборке подойти профессионально.

Из мотоблока можно сделать снегоход, словно гоночный автомобиль, преодолевающий снежные заторы.

На таком агрегате можно не только землю пахать, но и ездить в лес за дровами, на охоту, рыбалку или просто кататься с ветерком. Для жителей долгих зим снегоход будет незаменимым транспортным средством.

Топлива расходуется не много, примерно 2 литра в час.

В большинстве случаем снегоходы изготавливают по схеме «2 лыжи впереди и 1 гусеница сзади». Такая конструкция оптимально устойчивая.

Уникальность снегохода состоит в его возможности проехать в тех местах, где обычные машины только мечтают это сделать.

Самодельные снегоходы из мотоблока на фото

Еще один снегоход из мотоблока своими руками вкратце

1. Берём основные составляющие снегохода.

2. Устанавливаем  двигатель на гусеничный двигатель.

3.  Крепим 2 тяги к гусеничному двигателю, которые присоединяются к поперечной балке с лыжами и рулём.

4-5. Между тягами устанавливаем переднюю стойку и сиденье.

6. Крепим гусеничный движитель к балке с управляемыми лыжами и рулём.

7. Берём болты и штифты и собираем все детали будущего агрегата.

8. Снегоход готов.

Снегоход из мотоблока видео

Видео про снегоход 2

Видео № 3 про снегоход своими руками(мотоблок (Зубр) на гусеницах!

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов. После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки. После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок.

Двигатель можно установить как сзади, так и спереди снегохода.

Как самому сделать снегоход из мотоблока

Данный снегоход можно сделать за несколько выходных на даче в гараже. На первый взгляд его конструкция выглядит очень просто. Если же сравнить его проходимость в мокром или рыхлом снегу, он не уступит многим снегоходам промышленного производства.

Создание снегохода исходило из принципа: чем меньше вес и больше размер гусеницы, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкая.

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте. Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков.

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую. Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу.

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Характеристика полученного самодельного снегохода

длинна рамы 2000 мм;
ширина гусеницы 470 мм;
меж осевоерасстояние опорных катков 1070 мм.

Самодельный снегоход из мотоблока видео

http://youtu.be/W7nFkiP17kE

Лучшее зимнее транспортное средство для нашей страны является снегоход. Его отличительной особенностью является высокая проходимость и повышенная маневренность. К этому еще и экономичен в расходе топлива. Современный рынок наполнен дорогими марками снегоходов, поэтому приобрести его сможет не каждый. Если же у вас есть мотоблок, свободное время, необходимый инструмент и немного смекалки можете сами построить снегоход, ниже опишем как переделать мотоблок в снегоход.

Как сделать снегоход из мотоблока своими руками видео

Гусеничный снегоход из мотоблока прекрасно подойдет для передвижения по заснеженному лесу, поросшим кочкам, замерзшим болотам. Машина изготавливается в течение лета, с использованием простых инструментов: лобзик по металлу, электродрели, зубило и молоток, сварка и т.д. Также понадобится электросварка. Подшипники можно приобрести в автомагазине, а наконечники валов заказать в мастерской.

Гусеничный снегоход из мотоблока своими руками

Для изготовления гусеничного снегохода из мотоблока своими руками используются простые материалы. Рама изготавливается из штампованных швеллеров и квадратных труб. Для изготовления валов использованы круглые водогазопроводные трубы. Двигатель использовал от мотоблока «Нева».

На вид снегоход вышел немного грубоватым. Но проведя зимние испытания, были выявлены хорошие ходовые качества: скорость, проходимость. Также он легок и компактен, а по расходу топлива довольно экономичен. Первоначальная конструкция предполагала ассиметричное расположение двигателя. Это давало ряд преимуществ: во время обслуживания — хороший доступ к двигателю; удобный запуск и переключение передач; перенаправление цепного привода напрямую к ведущему валу гусеницы.

https://youtube.com/watch?v=3Q8_dvBjWpg%3Ffeature%3Doembed

Но во время испытаний, при передвижению по рыхлому снегу, когда совершался поворот, снегоход часто заваливался. Из-за этого обстоятельства было решено разместить двигатель по центру передней части снегохода. Конструкция была доработана, и в первую очередь передок рамы. Также был установлен промежуточный вал, который передавал вращательный момент от двигателя на гусеницу. Кроме этого была проведена модернизация, которая улучшила ходовые качества, комфортабельность и надежность снегохода.

Как сделать снегоход из мотоблока на гусинецах

Схема приводных узлов и рамы самодельного снегохода из мотоблока:

Чтобы разместить двигатель с подрамником в центре передней части рамы, там была приварена площадка, в которой были подготовлены отверстия для «лапок» подрамника. Подобные отверстия сделаны и в траверсе. Были переделаны отверстия в «лапках» подрамника в продольные прорези, чтобы натягивать приводную цепь при перемещении двигателя.

Подсельная рама также была переделана и смещена немного назад. Благодаря этому запуск двигателя производится на рукоятке. Большим плюсом было наличие на двигателе мотоблока принудительного охлаждения. Использовал это, чтобы направить подогретый на охлаждении двигателя воздух на карбюратор. Также был перенесен в кузов бензобак. Установлен он там на стойках в углу, для подачи бензина к карбюратору самотеком по длинному шлангу.

Перенеся двигатель в центр машины, привело к повышению устойчивости. Благодаря этому была уменьшена колея управляющих лыж до 950 мм, что привело к улучшению маневренности снегохода.

После того, как был установлен промежуточный вал, была уменьшена угловая скорость, благодаря увеличению крутящего момента. Была немного уменьшена скорость снегохода, но значительно увеличены тяговые характеристики. Теперь снегоход в состоянии перевозить двух ездоков с грузом, и тянуть легкие сани с поклажей. Также были заменены приводные звездочки гусеничного движителя на такие же меньшего диаметра.

Схема рулевой стойки снегохода из мотоблока

Именно это небольшое усовершенствование привело к улучшению проходимости снегохода. Произошло приподнимание звездочки над опорной лыжей. В результате гусеница намного легче выходит на верхние слои снега, а также увереннее преодолеваются кочки, заструги и т.п.

Схема узла промежуточного вала снегохода из мотоблока

Схема узла промежуточного вала:

Проверка снегохода до модернизации выявила частое наскакивание зубьев звездочек на деревянный трак. Поэтому было решено срезать все зубья, сделав их катками. После модернизации гусеница переходит с лыжи на катки плавно, бесшумно и без треска. Также был усовершенствован механизм натяжения: теперь он стал винтовым.

Схема гусеничного блока самодельного снегохода

Схема гусеничного блока:

Не забыли о переделывании гусеницы. Было увеличено количество траков до 33 шт, соответственно уменьшено расстояние между ними до 38 мм. Размеры траков 500х38х18 мм. Для обеспечения точности монтажа траков, был собран шаблон-стапель. Это позволило избежать перекосов.

Передние рулевые лыжи также были модернизированы. Сверху они были усилены лонжеронами. В подвеску лыж были введены пружины, что позволяет снегоходу идти мягко по снежному насту. Это увеличило срок использования лыж и рамы. На стойке кузова была прикреплена рукоятка, для удобства вытаскивания застрявшего снегохода. Для этой же цели подобная рукоятка была прикреплена к пыжам.

Чтобы защитить рулевые тяги от повреждений, в случае наезжания на занесенные снегом пни или другие препятствия, под тягами был установлен защитный бампер.

После зачистки всех внешних деталей от ржавчины и покраски, снегоход приобрел довольно неплохой вид. Учитывая отличные характеристики при езде, он стал незаменимым помощником в зимнее время года.

Снегоход из мотоблок видео

https://youtube.com/watch?v=mROLp1idWhA%3Ffeature%3Doembed

https://youtube.com/watch?v=TROUU2nfy4Y%3Ffeature%3Doembed

https://youtube.com/watch?v=PfmsGKrnDjs%3Ffeature%3Doembed

https://youtube.com/watch?v=Rn97p7o_tKQ%3Ffeature%3Doembed
