Снегоход своими руками из мотоцикла гусеничный

Снегоходы 🌨 являются крайне полезным средством на зимней охоте и рыбалке, 🎣 даже не учитывая то, что в некоторых регионах возможно передвижение 🛣 только на таком транспорте. Серийные модели крайне дорогие 💰 и требуют тщательного ухода, но иногда невозможно понять, какие запчасти менять в силу особенностей конструкции. 🔩 Поэтому можно создать самодельный снегоход из мотоцикла.

Какие мотоциклы можно использовать?

Ещё в советские времена были созданы мотоциклы, которые являются прототипами современной техники. Из них очень легко можно сделать снегоход. Вспомним некоторые из них.

«Муравей»

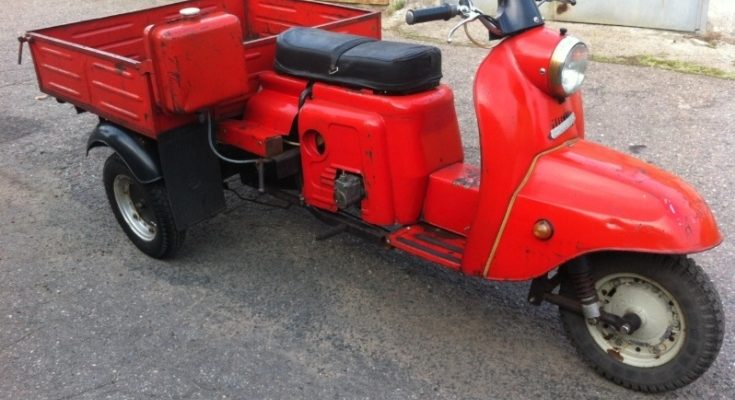

Использовался как грузовое транспортное средство, имел кузов и три колеса. У этой модели колёса располагались следующим образом: одно впереди (ведущее), а еще два – по краям кузова. Снегоход из этого мотоцикла был самым популярным среди жителей России. Именно с него все началось. Один из деревенских жителей разобрал свой старый мотоцикл, поставил мотор на лыжу и гусеницы, которые были сделаны из обычного забора. Средство имело свои недостатки, но люди быстро придумали, как их исправить.

«Днепр»

Имел различные модификации: МТ-9, 10, 11, 16. Эти модели были оснащены двигателями от 27 до 32 лошадиных сил. Отличался он люлькой для третьего пассажира. Для снегохода используются практически все детали мотоцикла, однако, в случае ремонта, купить запчасти будет сложно и дорого.

«Урал»

На этот мотоцикл обычно устанавливали военное оборудование во время Великой Отечественной Войны. Мощность очень радует, она достигает 40 лошадиных сил. В этом плане мотоцикл является одним из лучших для создания на основе его двигателя снегохода. Модель трехколесная и имеет дополнительное место для пассажира.

«Восход»

Стал следующей моделью после «Ковровец» (К-175), который выпускался с 1957 по 1965 год. Двигатель двухтактный с одним цилиндром, объём 175 куб. см, мощность – 20 лошадиных сил. Неплохие характеристики, благодаря которым переделать мотоцикл будет очень легко и дешево.

«ИЖ Планета»

Годы выпуска – 1962-1967, 20 лошадиных сил. У многих осталась данная модель, ее тоже можно использовать для создания новой техники.

«Минск»

Двухколёсный мотоцикл, который стали выпускать в 1951 году. И уже тогда у многих было желание переделать этот мотоцикл в снегоход, вот только дальше идей дело не пошло.

Как сделать

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Рулевое управление

Сборка квадроцикла своими руками дело непростое. И, пожалуй, самое сложное, это сделать рулевое управление. Для этого сначала сварите каркас передней части квадроцикла, Затем понадобятся поворотные кулаки от автомобиля, например от Нивы, но подойдут и любые другие. После чего вам нужно соорудить рычаги подвески

Уделите особое внимание конструкции крепления рычагов, так как в их сопряжении с рамой возникают большие нагрузки, поэтому не лишним будут дополнительные ребра жесткости. Рычаги, как правило, крепятся на болтах через сайлентблоки

Это резинометаллический шарнир который является обязательным звеном в подвеске. Он гасит колебания колес, не давая вибрации передаваться на раму. Рычаги можно сделать по данным чертежам.

Идём дальше. Какая передняя подвеска без амортизаторов? Здесь можно применить 4 мотоциклетных амортизатора по одному на каждый рычаг в передней части, и два на маятник для амортизации задней оси. Подойдут задние амортизаторы от Ижа, но если готовы раскошелиться на газомаслянные с подкачкой, то это даст вам возможность регулировать подвеску под дорожные условия, что очень кстати для такой техники как квадроцикл!

Телескопическая подвеска

Пожалуй, это один из самых распространенных и самых простых по принципу действия видов подвески. Наиболее часто данная подвеска применяется на снегоходах «утилитарного» класса. Конструкция телескопической вилки состоит из пружины и амортизатора, которые находятся непосредственно в стойке. Таким образом, телескопическая стойка способна сглаживать нагрузки ударного типа. Стоит отметить, что ход этого типа подвески имеет ограничение согласно ходу самого амортизатора.

Как правило, снегоходы с такой подвеской обладают невероятной маневренностью в условиях густого леса, так как база лыж небольшая.

Изготовление

На базе старых мотоциклов создают снегоходы разных типов, поставив одну или две лыжи. На заднюю часть снегохода можно крепить цепную или колёсную ходовую систему. Всё зависит от того, какой сложности снежные покровы вам предстоит преодолевать.

Снегоход получится изготовить в домашних (гаражных) условиях. Его можно будет использовать для поездки на охоту, рыбалку или просто покататься по лесу зимой.

Для изготовления снегохода, а мы рассматриваем бюджетный вариант, нам понадобится любая из вышеуказанных моделей старых марок мотоциклов и различные детали.

Что же мы получим в результате?

Проще говоря — спереди лыжа с рулевым управлением, рама с мотором и сиденьем, внизу или сзади — гусеничный ход. Рама подойдёт от «ИЖ Планета» или «Восход», но нужна будет реконструкция дополнительных креплений. Двигатель можно взять от мотоцикла «Восход» (20 лошадиных сил), поставить на гусеничный ход.

Снегоход с таким двигателем сможет развивать скорость до 70 километров в час. Для бытового использования этого вполне достаточно.

Можно использовать готовую раму или сделать по чертежам из обрезков труб с небольшим диаметром. Также важно укрепить раму, используя сварку. В некоторых вариантах применяются временные крепления. При необходимости вместо гусеницы и лыжи можно вернуть колёса. Собранная конструкция должна быть прочной и надёжной. Привод на цепную передачу используется с основного вала движителя (можно использовать «ИЖ Планета» или «Урал») на ведущий вал гусеничной конструкции.

Для изготовления гусеничного двигателя можно использовать часть от гусеничной ленты другого агрегата (например, «Бурана») или приобрести отдельно в заводской вариации. Однако не всегда есть такая возможность. В этом случае можно собрать самостоятельно.

Чтобы создать гусеницу своими руками, необходимы рейки (пластмасса или жесть), транспортерная лента и жестяные рейки, крепёжные детали и чертежи. При изготовлении реек для грунтозацепа, нужно сделать одинаковой длины и ширины детали (пластиковой или жестяной) трубы с загибами, а после прикрепить их на транспортную ленту на одинаковом расстоянии. Три пары колёс, разных по размеру, будут служить движителем ведущего вала в гусеничной конструкции.

Рекомендации

При работе над снегоходом важно соблюсти главные правила изготовления — оценить мощность двигателя, устойчивость, равновесие, износостойкость и заменяемость деталей и конструкции в целом. Мотор лучше использовать объёмом от 125 кубических сантиметров, с одним или двумя цилиндрами, двухтактный. Желательная мощность — от 15 лошадиных сил. Скорость собранного вами снегохода может развиваться до 80 км/час.

Исходя из имеющихся у вас деталей, возможностей и желания, можно в домашних условиях создать основу снегохода. А потом уже обычно занимаются моделированием, улучшением сидений, можно даже прикрепить кабинку — для защиты от осадков или прицепной части во время перевозки грузов.

При создании снегохода своими руками важнейшей деталью является мотор. Необходимо произвести его тестирование перед установкой на конструкцию до сборки.

При использовании самодельного снегохода нужно соблюдать правила техники безопасности — иметь защитный шлем, соответствующую одежду и перчатки (краги). В первую очередь, следует провести тест-драйв и убедиться, что нет проблем с ходовой и моторной частью.

Особенности создания снегохода из мотоцикла «Урал»

Для того чтобы сделать оборудование на базе «Урала», можно использовать схему от любой модели «Бурана». Система гусениц оформляется в виде катков. Их можно сделать своими руками. Силовая передача передается через цепь. В передней части снегохода будут расположены несколько стоек для прикрепления лыж. Они оборудованы пружинами от амортизаторов мотоцикла «Урал».

Мотор «Урала» имеет расход топлива не более 6 литров на 100 км трассы. Максимальная скорость такого самодельного оборудования может достигать до 60 км/ч. Такая модель способна буксировать до 1 тонны груза волоком.

Особенности создания снегохода из «Ижа»

Снегоход из «Ижа» можно сделать своими руками несколькими способами. Первый представляет собой колесно-лыжный вариант. По своей сути конструкция не меняется, с него лишь снимаются колеса. Вместо переднего устанавливается лыжа, изготовленная из трубы. Крепится она на вал оси к передней вилке.

Изготовление гусеничного движителя

Толщина ленты подбирается, исходя из мощности мотора. При использовании отечественных мотоциклетных двигателей идеально подойдет лента толщиной до 10 мм, которая применяется в транспортерах сельскохозяйственного типа. Гусеницу данного типа можно легко починить, в случае поломки.

Обзор заводских изделий и самоделок для сноубайка

“Выпускаемые наборы адаптеров позволяют устанавливать гусеничный комплект практически на любые современные легкие эндуро или кроссовые мотоциклы с левым расположением цепи, с объемом двигателя от 250 кубических сантиметров.” -обозначено на их сайте.

Цена комплектов изделий от 318 000 до 342 000 рублей, доставка будет за вас счёт. Набор переходников не входит в стоимость, а продаётся отдельно, стоимость набора 10 000 рублей.

Спустимся по ценовому диапазону ближе к народу.

“Хотя фэтбайк сам по себе достаточно проходимый аппарат за счет широкой резины, но его проходимость заканчивается на рыхлом снегу. На скорости он еще сможет проехать какую то дистанцию по снегу но если вы заехали в сугроб 30 и глубже то дальше его проходимости не хватит. Кроме того, на снежных подъемах конечно любая резина, даже самая широкая и шипованная будет проскальзывать. Поэтому мы разрабатываем комплект для увеличения проходимости. Фактически вы получаете сверх легкий одноместный вездеход.”

Просят за это приспособление 80 000 рублей.

Этот далеко не полный перечень устройства, который превратит ваш мотоцикл в маневренную, менее габаритную, но более неустойчивую и травмоопасную версию снегохода.

Для людей с техническим складом ума, умелыми руками и желанием сотворить своё творение, на просторах всемирной паутины найдётся достаточно технических наработок для производства подобных комплектов. Удачи!

Снегоходы на базе «Минск»

Начнем с самого малого представителя отечественного мотопрома – мотоцикла «Минск». Он хоть и оснащается 125-кубовым мотором, но вполне способен выступить как снегоход, причем умельцы «умудряются» сделать из него снегоходы двух типов.

В качестве колес используются камеры от прицепа ПТС-2-4, но для надежности боковины камеры укрепляются боковинами шин. Диски для облегчения делаются сварными из прутов, а закрепляется камера к ним при помощи ремней.

Cнегоход на базе «Минск» способен развить скорость до 45 км/ч.

Второй тип снегохода из «Минск» — гусеничный. Причем впереди снова используется лыжа, крепящаяся к вилке. Сзади же тоже установлен модуль, но состоящий из рамы и двух валов, закрепленных на ней.

Передний вал оснащен звездочками. Две большие звездочки – приводные для гусеницы, и малая звездочка для привода вала. Задний вал оснащен катками. Между этими валами натянута гусеница, сделанная из клиновидных ремней и пластиковых планок.

Привод осуществляется через промежуточный вал. Гусеничная версия «Минска» способна разогнаться уже до 50 км/ч. И это только два вида из многочисленных.

Инженеры и дизайнеры не плохо поработали над мотоциклом иж Юнкер, один из замых красивых моделей отечественного производства.

Также обратите внимание на то, что в качестве горючего может быть использован бензин.

1. из мотоцикла снегоход своими руками 2. буран из мотоцикла 3. как сделать из мотоцикла снегоход своими руками 4. как сделать снегоход своими руками из мотоцикла 5. самодельный снегоход из мотоцикла 6. снегоход своими руками из мотоцикла гусеничный 7. самоделки мотоцикл на снегоход 8. как сделать снегоход самому из мотоцикла 9. как сделать снегоход из мотоцикла 10. снегоход на базе мотоцикла 11. снегоход из мотоцикла 12. snow moto fun 13. самоделки мото снегоходы 14. как сделать из мотоцикла снегоход 15. снегоход из ижа 16. самодельные снегоходы из мотоцикла 17. снегоход из ижа своими руками видео 18. снегоход из мотоцикла своими руками 19. самодельные снегоходы из мотоцикла иж планета 20. снегоход из иж планета 21. самодельные мото снегоходы 22. как сделать снегоход из мотоцикла иж 23. снегоход из планеты 24. снегоход из мотоцикла иж своими руками 25. снегоход из планеты 5 26. как сделать из мотоцикла иж снегоход 27. переделка мотоцикла в снегоход 28. снегоход на базе урал 29. самодельный снегоход с двигателем от мотоцикла 30. самодельный снегоход из мотоцикла иж 31. снегоход из иж планета 5 32. снегоход своими руками из мотоцикла иж 33. снегоход с двигателем от мотоцикла 34. снегоход из мотоцикла минск 35. снегоход из иж 36. снегоход из мотоцикла урал на гусеницах 37. мотоцикл снегоход 38. мотоцикл иж на гусеницах 39. снегоход с двигателем от мотоцикла хонда 40. снегоход из мото урал 41. снегоход из питбайка своими руками 42. самодельные снегоходы из мотоцикла урал 43. снегоход из мотоцикла урал 44. трех колесный снегоход из ижа 45. снегоход на базе мотоцикла урал 46. мотоцикл урал на гусеницах чертежи 47. снегоход из квадроцикла своими руками 48. мотоцикл на гусеницах своими руками 49. сноубайк своими руками чертежи 50. гусеница на мотоцикл иж

Для подобного транспорта гусеницы 🌫 становятся большой проблемой, ❗ с которой сталкивается множество любителей езды на снегоходах. 🚜 Чтобы решить вопрос, ❓ некоторые прибегают к самым разным вариантам 🚋 воплощения задумок.

В статье представлены самые достойные методы быстрого сооружения самодельной гусеницы для снегохода, которые прекрасно себя проявили в эксплуатации.

Инструменты и материалы

В подавляющем большинстве случаев снегоходные гусеницы формируют из транспортерной ленты либо из покрышек. Но изготовление из покрышек сложное, долгое и слишком кропотливое. В некоторых случаях движитель снегохода производят из клиновых ремней. В различных вариантах гусеницы еще делают из цепи и из пластиковых труб.

Для работы понадобятся:

Варианты изготовления

На фото ниже приведена возможная схема создания гусеницы для снегохода. Длина основного участка составляет 5,8 м. При этом используются катки величиной 0,07 м. Межосевое расстояние принимается равным 0,9 м.

Продвинутые люди могут этим чертежом не ограничиться и изучить еще вариант кинематической схемы снегохода в целом.

Изготовление гусеницы для снегохода своими руками при наличии чертежей происходит весьма просто. Но если взять даже самую лучшую транспортерную ленту в чистом виде, то она будет быстро изнашиваться во время эксплуатации. Исправить положение помогает прошивка по краям толстой леской. Ничего оригинального тут придумывать не надо — придется только действовать так же, как при шитье обметывают края ткани.

Именно периметр является самым уязвимым звеном, и неважно при этом делается ли гусеница на 1 метр, на 2 метра или какой-то другой длины.

Полоса резины должна быть закольцована. Некоторые люди просто сшивают торцы, но подобная методика недостаточно надежна. Куда лучше будет задействовать шарнир, который подбирают под рояльную петлю.

Важно: толщину ленты надо подбирать под мощность двигателя. В большинстве случаев достаточно толщины 1 см, как на сельскохозяйственных машинах.

Но некоторые люди отмечают, что для снегоходной гусеницы подойдет и резина, снятая со старого мотоцикла (выпуска до 1990 года). Правда, такой ресурс по очевидным причинам встречается уже редко. Альтернативное решение — сделать гусеничный движитель на основе ремней. К клиновидному полотну добавляют грунтозацепы собственной конструкции. Чаще всего на сцепление идут заклепки либо комбинация «гайка-болт».

Ремни оснащают еще на производстве отверстиями, которые несложно подогнать под главную звезду снегохода. Надо только оставить определенный промежуток между полосами. Крепление такой конструкции производится с помощью троса маленьких диаметров и иных прочных материалов.

Важно: спешить не следует. В противном случае велик риск, что на ходу вся сборка рассыплется.

Полезно рассмотреть и альтернативные решения (которых, на самом деле, очень много). По одной из схем также предполагается использование транспортерной ленты. Дополнительно потребуется профильная труба прямоугольного сечения. Для крепления применяют гайки, болты, граверы и шайбы. Начинают работу с самодельным движителем, формируя заготовки траков.

Их просто отрезают точно по ширине гусеницы при помощи УШМ. Когда черновые заготовки сделаны, им надо придать особую форму, опрессовывая на станке.

Рекомендация: края траков стоит смазать отработанным маслом.

После этого наваривают ограничивающие клыки и арматуру, напоминающую литеру Y. Полученные экземпляры проверяют и подгоняют на том месте, куда они должны встать.

Собрать гусеницу самому, когда сделаны траки, уже не составляет особого труда. Надо только проделать в ленте отверстия при помощи заточенной на торце трубки. Боковину трубки оснащают тоже отверстием, которое помогает извлекать резиновую крошку и пыль. Траки сверлят электродрелью, на каждом краю должно быть два отверстия. Сборка с такими заготовками не составляет труда.

Но есть еще несколько тонкостей, которые необходимо учесть в любом случае. Если на первом плане будет повышенная проходимость, то нужно изготовить двухгусеничный снегоход, который к тому же устойчивее имеющего одну опору. Никакой практической разницы в работе нет, разве только придется сделать еще одну гусеницу дополнительно.

Сами движители иногда приходится дорабатывать, выполняя шиповку саморезами. Такая процедура призвана повысить проходимость транспортного средства до максимума.

На снегоходе без шипов, как показывает практика, очень сложно заезжать на обледеневшие берега, на скользкие серпантины. Если процедура выполнена правильно, можно забыть о такой проблеме как минимум на один сезон. Правда, стоит учесть, что шипованные гусеницы хуже поворачивают, особенно на асфальте. Но безопасность в сложных условиях стоит того. Необходимо также уделить внимание задней подвеске, которая должна четко работать в связке с гусеницами.

Связанные подвески применяют в спортивных и грузовых моделях. Но вот на глубоком снегу и при использовании длинных гусениц лучше подойдут несвязанные подвески. Такое исполнение усиливает тягу и отлично распределяет весовую нагрузку.

Важно: соответствовать гусеницам должны и амортизаторы. Кроме основных моментов, желательно учесть и несколько дополнительных нюансов.

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Транспортная лента для гусеницы

Такой материал очень распространен. Поэтому не составит особых сложностей найти транспортную ленту. Можно приобрести в использованном состоянии или по возможности просто попросить у друзей.

Транспортная лента в скором времени может испортиться во время эксплуатации, поэтому необходимо выполнить прошивку сторон материала при помощи толстой лески. Сделать надо так, как швеи прошивают края ткани методом обметывания. Если не сделать работу, то через некоторое время произойдет превращение краев в лохмотья, следовательно, разрыва ленты не избежать. Чтобы придать резиновой полоске вид кольца, используется сшивание торцов, но способ не очень надежный. Проще применить шарнир, исходя из типа рояльной петли.

От мощности мотора зависит толщина транспортной ленты. Прекрасные результаты показывает полоска толщиной 1 см. Она применяется в сельскохозяйственной технике. Допускается использование ленты от старых советских мотоциклов.

Преимущества заключаются в предостаточном количестве ресурса. При поломке самодельную гусеницу можно восстановить в сжатые сроки без профессиональных инструментов. До покупки полноценного трака можно довольно долго эксплуатировать ленточный вариант.

Ремни для гусениц

Этот вариант отличается высокой простотой в изготовлении и не требует каких-либо навыков. Материал достаточно распространенный. С его приобретением не возникнет каких-либо сложностей.

На самом деле существует намного больше методов изготовления гусениц своими руками. Также не мешает подключить свою фантазию и придумать что-то получше и заменить покрышки и резину на более практичный материал. Но, тем не менее, траки из покрышек считаются лучшим решением. В изготовлении они просты, а затраченное время на работу будет минимальным.

Толщина ленты подбирается сообразно мощности двигателя. На снегоходе, куда ставят мотоциклетный мотор, хватает и ленты наподобие используемой в сельскохозяйственных транспортерах. Если за основу берут покрышки с грузовиков, то нужно подбирать их по рисунку протектора, чтобы упростить работу. Из покрышек выкраивают борта, но оставляют участки для беговых дорожек.

Важно: нож при такой работе должен быть исключительно остр; сократить трудоемкость манипуляций помогает смачивание лезвия в мыльном растворе, хотя лучше взять электрический лобзик.

Какой бы вариант ни был избран, нужно стремиться максимально облегчить всю конструкцию. Тогда поездки по рыхлой снежной целине не составят труда. Для привода самодельных гусениц от двигателя некоторые энтузиасты берут ведущие звездочки со старых «Буранов». Крепить грунтозацепы можно на мебельные болты диаметром 6 мм, между ними надо выдерживать одинаковое расстояние. Резка труб пройдет лучше, если работать поочередно с двумя сторонами и не пытаться прорезать насквозь.

Установка «бочонков» (склизов) необязательна. Снегоходы без такого элемента ездят ненамного хуже. Любой чертеж или схему надо адаптировать к доступным расходным материалам. Болты желательно брать подлиннее, чтобы не испытывать неудобств. Есть и самый радикальный способ изготовить гусеницу для снегохода своими руками — разрезать пополам стандартный движитель от «Бурана».

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки.

Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость.

Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.

Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.

Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо.

Это можно сделать 2 способами:

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6?6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена.

Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать.

Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Заключение

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

1. изготовление гусеницы для снегохода 2. гусеница для снегохода своими руками чертежи 3. как сделать гусеницу на снегоход 4. самодельные гусеницы для снегохода 5. гусеница к снегоходу своими руками 6. самодельные гусеницы на снегоход 7. гусеница на снегоход своими руками 8. самодельная гусеница для снегохода 9. как сделать гусеницу для снегохода своими руками 10. гусеницы из покрышек своими руками 11. как сделать гусеницу для снегохода 12. гусеницы резиновые своими руками 13. гусеница на детский снегоход своими руками 14. гусеница своими руками для снегохода 15. гусеницы для снегохода своими руками 16. гусеница для снегохода своими руками 17. гусеница из покрышек 18. снегоход из покрышки 19. самодельная гусеница на снегоход 20. гусянка на снегоход своими руками 21. не ход на гусеница из покрышки 22. из какой покрышки сделать гусеницу 23. как сделать гусеницу из покрышки 24. гусеница из старых покрышек своими руками 25. самодельная гусеница для снегохода из транспортерной ленты 26. как сделать гусеницу 27. гусеницы из покрышек 28. резиновая гусеница своими руками 29. гусянки из покрышек своими руками 30. гусеница из покрышки своими руками для снегохода 31. самодельная гусеница для снегохода из покрышки 32. гусеница из покрышки своими руками для вездехода 33. гусеница из покрышки для детского снегохода 34. гусянка из покрышки 35. гусеница из покрышки своими руками 36. гусянки своими руками 37. гусеница своими руками из покрышки 38. гусеницы своими руками фото 39. гусеницы для снегоуборщика своими руками 40. гусеница из автошины 41. как сделать гусеницы 42. самодельная гусеница из покрышки 43. гусянка из транспортерной ленты своими руками 44. как изготовить самодельную гусеницу 45. гусеница своими руками 46. гусеница для детского снегохода своими руками 47. гусеница на тросах 48. самодельные катки на снегоход 49. самодельные катки для снегохода 50. привод гусеницы снегохода

Снегоходы из мотоциклов

В зимний период использование мотоциклов в заводском оснащении практически невозможно.

Единственными, кто может хоть как-то двигаться по снежному покрову – это мотоциклы, оснащенные боковыми прицепами, а ведущее колесо переобуто в резину с глубоким протектором.

Но и то, не на всех поверхностях возможно использовать такие мотоциклы.

По не расчищенным дорогам иногда возможно перемещаться только на снегоходах. Но не у всех есть возможность приобрести снегоход, да и не всегда это экономически целесообразно.

В таком случае на выручку приходят «умелые руки». Ведь вполне возможно переоборудовать обычный колесный мотоцикл в полноценный снегоход, причем даже особо вмешательства в конструкцию не требуется.

Поэтому летом такой мотоцикл можно использовать по прямому назначению, а зимой переоборудовать его в снегоход.

Понятное дело, дорогие спортивные или туристические байки переделывать вряд ли кто согласиться, а вот отечественные «трудяги» переделать вполне можно.

Далее рассмотрим, как же можно сделать снегоход из самых распространенных советских мотоциклов – «Минск», ИЖ, Урал. Также рассмотрим в качестве снегохода мотоблоки, которые сейчас стали очень популярны в приусадебном хозяйстве.

Первый тип – колесно-лыжный. Конструктивно в мотоцикле особо ничего не меняется, однако с него снимаются колеса. Вместо переднего колеса устанавливается широкая лыжа.

Причем делается она очень просто – берется труба в качестве стойки, с помощью крепежного элемента и вала оси колеса лыжа крепиться к передней вилке. Внизу к стойке на шарнире присоединяется широкая металлическая полоса с завернутым передком.

Относительно задней части снегохода, то здесь несколько сложнее. Делается модуль, который крепиться на место заднего колеса.

В конструкцию модуля кроме рамы входит задний мост от УАЗ, но несколько модифицированный. Ведомая шестерня моста заменяется на заднюю звездочку мотоцикла ИЖ. Привод на мост осуществляется через промежуточный вал, но все же он остается цепным.

В народе мотоцикл Jawa 350 пользовался немалой популярностью давайте ознакомимся с его техническими характеристиками.

Снегоходы ИЖ

Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.

По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.

Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.

Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.

Снегоходы из «Урал»

А вот мотоциклы «Урал» в качестве снегоходов используются чаще в гусеничном варианте. Особенностью их является то, что сам мотоцикл является достаточно тяжелым, да еще и имеется карданный привод заднего колеса, поэтому обычным гусеничным модулем с цепным приводом не обойтись.

Конструкция модуля для «Урала» значительно сложнее, да и привод организовывается другим способом – через редуктор. Поэтому в конструкцию рамы мотоцикла тоже вносятся изменения, иначе высота мотоцикла увеличиться, что произведет к завышению центра тяжести, и как следствие – снижение устойчивости.

Снегоходы из мотоблоков

Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.

В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.

Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.

Здесь рассмотрены только самые популярные виды снегоходов на базе отечественных мотоциклов, а также мотоблоков. Хотя разновидностей снегоходов значительно больше.

Как правильно подобрать длину гусениц для снегохода вы можете узнать в нашей статье.

Детский снегоход Polaris 120 INDY, прекрасная модель для начинающих любителей активного отдыха.

Фотогалерея

Мы предлагаем вашему вниманию, подборку фото снегоходов своими руками из отечественных мотоциклов. Но оказывается такие «поделки», можно делать не только из старых мото, в дело идут также автомобили и велосипеды.

Видео

Автор демонстрирует свое изобретение, в виде самодельного снегохода-вездехода. Техника прекрасно справляется с глубоким снегом и водными преградами. Этот аппарат прекрасно подойдет для экстремальных прогулок.

Все более широкое применение находит сегодня снегоходная техника. Промышленность и самодеятельные умельцы создают самые разнообразные конструкции машин, специально предназначенные для эксплуатации зимой. Ко вот приходит весна, и мощный «Буран» отправляется на стоянку в гараж — дожидаться следующего сезона, а его владелец пересаживается на другого «коня», чаще всего — мотоцикл. Но целесообразно ли иметь два практически одинаковых транспортных средства, отличающихся лишь ходовой частью? А нельзя ли сделать универсальный мотоцикл-снегоход? Эту задачу с успехом решил наш читатель из города Воткинска Удмуртской АССР А. Барабанщиков.

Давно надумал обзавестись снегоходом, но от покупки промышленного «Бурана» решил воздержаться. И не только потому, что эта машина недешева и, предназначенная только для зимней эксплуатации, летом лишь занимает место в гараже. Бывает, соберешься ранней весной на рыбалку, а дорога до неближнего водоема уже освободилась от снега, и «Буран» уже не пройдет. Но, к сожалению, и старый друг — мотоцикл — здесь не поможет: за обочиной снег еще глубок и рыхл. Вот почему я остановил свой выбор на конструкции универсального снегохода, сделанного на базе мотоцикла ИЖ с коляской.

Идея ясна из рисунка. Заменяем заднее колесо гусеницей, а на остальные колеса надеваем широкие металлические лыжи, и ваш мотоцикл без какой-либо переделки превращается в отличный снегоход, легко преодолевающий подъем и заносы, а на ровных участках развивающий скорость до 40 км/ч. Причем переоборудование его в зимний вариант и обратно занимает не более 15 минут, а гусенично-лыжный комплект достаточно компактен, чтобы взять его с собой.

Лыжи для переднего колеса мотоцикла и колеса коляски устроены просто-Их основа — дюралюминиевый лист с приклепанными продольными уголками. Они придают лыже продольную жесткость; к ним же крепятся две стальные пластины, между которыми и закрепляется колесо всего двумя болтами. Для уменьшения трения о снег подошву лыжи рекомендую сделать из нержавеющей стали, латуни или полиэтилена. А для улучшения управляемости лыжа переднего колеса должна иметь подрез — стальное вертикальное ребро на нижней плоскости.

Р и с. 1. Г усенично-лыжиый комплект для мотоцикла с коляской.

Р и с. 2. Общий вид гусеничного движителя.

Более сложен в изготовлении гусеничный движитель, устанавливаемый на место снятого заднего колеса мотоцикла.

Его рама сварена из стальных труб d 30 и d 20 мм и четырех стальных пластин толщиной 8 мм. Продольные пазы в пластинах предназначены для подсоединения переднего и заднего валов опорных барабанов гусеницы и регулировки ее натяжения. К вертикальной трубчатой дуге приварена стальная втулка. Через ее отверстие при установке на мотоцикл проходит ось снятого заднего колеса. Ушко в передней части этой дуги служит для крепления специального узла, которым вся рама фиксируется на задней вилке мотоцикла. А два таких же ушка, приваренных под продольными трубами, необходимы для подсоединения оси балансиров. Кроме того, на концах эти трубы имеют упоры для резьбового натяжителя гусеницы.

Валы передних и задних опорных барабанов гусеницы выточены из стального прутка d 25 мм. На концах каждого проточены шейки под подшипник № 204, а в средней части приварены звездочки (Z=17) цепной передачи и фланцы опорных барабанов. Так как ведущим является только передний вал, звездочка заднего не используется, зато валы получаются полностью взаимозаменяемыми, что может пригодиться при выходе из строя звездочки.

Корпуса подшипников этих валов выточены из стальных заготовок. В них, помимо гнезда под подшипник, выполнены осевые отверстия для крепления к пластинам рамы и радиальное отверстие (по месту) — под длинную шпильку, используемую как шток натяжного устройства гусеницы.

Р и с. 3. Устройство гусеничного движителя:

1 — узел крепления движителя к мотоциклу, 2 — ведущая звездочка (Z=42) со ступицей, 3 — рама, 4 — гусеница, 5 — диск ведомого вала, 6 — опорный каток, 7 — звездочка ведущего вала, 8 — балансир, 9 — шток натяжного устройства, 10 — упор натяжного устройства, 11 — вал, 12 — звездочка привода (Z=17), 13 — опорный барабан, 14 — крышка подшипника, 15 — подшипник № 204, 16 — корпус подшипника.

Крышки корпусов имеют проточку для установки уплотнительной манжеты и крепятся к корпусу болтами М5.

Опорные барабаны гусеницы выточены из дюралюминиевых заготовок и собираются из двух половин на шести болтах Мб. При сборне между ними зажимаются вырезанные из толстого резинового листа ведущие звездочки — на переднем валу и цилиндрические катки — на заднем. Зубья ведущих звездочек передают усилие гусенице, зацепляясь за грунтозацепы через зазор между лентами гусеницы. А сами барабаны катятся по внутренней стороне гусеницы. Полукруглые канавки на их наружной поверхности сделаны для того, чтобы головки винтов, которыми грунтозацепы крепятся к ленте, не мешали работе.

Гусеница состоит из четырех полос шириной 56 мм, вырезанных из транспортерной ленты и соединенных вместе общими грунтозацепами — стальными П-образными профилями, согнутыми из полос толщиной 2 мм.

Передний вал гусеницы приводится во Еращение цепной передачей от ведущей звездочки (Z = 42), установленной на месте колеса. Собственно звездочка заимствована от мотоцикла ИЖ-10. Она крепится шестью болтами М6 к дообработанной, как показано на чертеже, колесной ступице. Монтируется эта деталь на заднюю вилку аналогично заднему колесу с добавлением простой распорной втулки.

Промежуточными опорами гусеничного движителя являются балансиры — установленные на общей оси четыре двуплечих рычага с закрепленными на концах осями катков.

Не найдя подходящих по размеру и прочности колес для балансира, сделал их сам. С помощью несложного штампа выдавил из круглых стальных пластин половинки дисков колес, выточил бронзовые ступицы — подшипники скольжения и пресс-форму для шин катков. Соединив полудиски шестью болтами, получил прочное колесо, легко ремонтируемое в случае износа.
