Принцип переключения передач на тракторе ЮМЗ и их включение

Для включения передачи на тракторе ЮМЗ устанавливают рычаг против соответствующего знака указателя, а затем наклоняют его в направлении указателя до отказа. Защелка фиксирует положение рычага при выборе передачи, что уменьшает возможность ошибочного ее включения.

Для включения второй или четвертой передачи перемещают рычаг вправо до упора защелки в правый выступ фигурной поверхности стойки, а для включения третьей и пятой передач — влево до упора защелки в левый выступ.

Для включения первой передачи или передачи заднего хода перемещают рычаг вправо дальше, чем для включения второй или четвертой передач, преодолев сопротивление защелки, которая при этом заходит за правый выступ фигурной поверхности стойки сжимая пружину.

Переключение редуктора производят, переместив рычаг и защелку влево за выступ стойки.

Схема переключения передач ЮМЗ

Передачи переключаются с помощью механизма переключения передач.

Основными деталями этого механизма являются:

Валики установлены в верхней части корпуса и имеют возможность передвигаться в продольном направлении. На валиках установлены вилки и упоры.

Вилки своими рожками входят в кольцевые проточки соответствующих кареток и могут благодаря этому передвигать их вдоль оси вторичного вала, не препятствуя вращению каретки.

Для перемещения валиков на вилке валика третьей и пятой передач, а также на упорах остальных трех валиков выполнены пазы, в которые заходит нижний конец рычага переключения передач.

Рычаг качается на оси, установленной в качалке, которая, в свою очередь, также может качаться на двух болтах, закрепленных в корпусе колонки переключения передач.

При поперечном перемещении рычага происходит выбор передачи, а при продольном — ее переключение.

Схема переключения передач на ЮМЗ 8070−8280

При переключении передачи рычаг поворачивается вместе с качалкой вокруг болтов и передвигает валик переключения передач.

Для предотвращения возможности одновременного включения двух передач предусмотрена кулиса, четыре продольных прорези которые выполнены строго против валиков переключения. Это не дает возможности переместить рычаг для включения последующей передачи, не выключив предыдущую.

На валике переключения редуктора вместо вилки установлен поводок, который своим нижним концом вставлен в отверстие на промежуточном валике и перемещает его в продольном направлении при перемещении основного валика.

На промежуточном валике установлены вилка для перемещения промежуточной шестерни и вилка для перемещения зубчатой муфты.

Заказать запчасти КПП тракторов ЮМЗ от ООО «ДнепрАгроКом»

За долгие годы своего функционирования завод “ЮжМаш” успел выпустить огромное количество надежной и качественной техники разносторонних видов и типов предназначения.

Технические параметры ЮМЗ-6 относящиеся к ходовой части вместили в себе нижеуказанные составные элементы

Стоит обратить внимание на то, что сегодня запчасти к КПП ЮМЗ производства ЮжМаш вы можете выбрать и купить в ассортименте нашего интернет-магазина.

Мы реализуем продукцию оригинального качества с доставкой по всем населенным пунктам Украины. Всем покупателям гарантируем оперативную обработку поступивших заказов.

Тракторы торговой марки ЮМЗ-6 всегда снабжались 5-ступенчатой коробкой переключения передач (механического типа). Данный прибор является незаменимой частью этих транспортных спецсредств, и он должен всегда исправно работать без каких-либо перебоев.

В ассортименте товаров онлайн-ресурса ООО “ДнепрАгроКом” вниманию клиентов предложен обширный каталог запасных частей к КПП ЮМЗ.

Каждый аграрий и земледелец сможет подобрать подходящий вариант запчастей коробки перемены передач по своему бюджету.

В наличии имеются запчасти таких категорий

Если у вас появились вопросы, связанные с поиском подходящих комплектующих в актуальном списке продукции — звоните нам. Представитель компании ООО “ДнепрАгроКом” сориентирует вас в нужном направлении, предоставив исчерпывающую информацию о товаре и поможет выбрать подходящие детали.

Коробка передач трактора ЮМЗ.

Коробка передач предназначена для изменения передаточных чисел трансмиссии — получения различных скоростей трактора, а также заднего хода и для работы дизеля Д-65 при неподвижном тракторе ЮМЗ. Коробка передач механическая десятиступенчатая, с передвижными каретками, без прямой передачи расположена в переднем отсеке общего корпуса коробки передач и заднего моста. Для получения пяти пониженных скоростей в коробку передач с правой стороны корпуса встроен редуктор.

Каждая из передач переднего хода осуществляется включением или выключением редуктора и включением одной из подвижных шестерен вторичного вала. При этом для первой — пятой передач пониженного диапазона вращение от первичного вала передается через пару шестерен постоянного зацепления на вал редуктора (редуктор включен), с вала редуктора на промежуточный вал и с него через соответствующую включенную пару шестерен на вторичный вал.

Для первой — пятой передач повышенного диапазона вращение от первичного вала передается, через пару шестерен постоянного зацепления на промежуточный вал (редуктор выключен) и с промежуточного вала через соответствующую включенную пару шестерен на вторичный вал.

Ввиду особенности конструкции коробки передач не допускается переключение передач на ходу трактора ЮМЗ. Передачи переключаются с помощью механизма переключения. Основными деталями этого механизма являются качающийся рычаг, кулиса, валики и вилки переключения. Для переключения передач рычаг перемещают вдоль пазов, имеющихся на кулисе. Пазы на кулисе ограничивают перемещение рычага, предотвращают включение одновременно двух передач.

Перемещаемые рычагом валики переключения удерживаются в требуемом положении фиксаторами. Механизм переключения передач сблокирован с механизмом переключения муфты сцепления, что позволяет переключать передачи только при полностью выключенной главной муфте сцепления, уменьшает торцовый износ зубьев и исключает возможность неполного включения шестерен и выключения их во время работы.

Конструкция

Коробка передач тракторов ЮМЗ-6КЛ и ЮМЗ-6КМ:

В переднем отсеке общего корпуса коробки передач и заднего моста установлены:

Вал редуктора смонтирован на приставном кронштейне, закрепленном с правой стороны корпуса. На шлицах первичного вала установлена и закреплена стяжным болтом ведущая шестерня постоянного зацепления.

Вал с шестерней вращается на двух роликовых подшипниках в стакане, установленном в расточках передней стенки и перегородки корпуса.

Наружные обоймы обоих подшипников зафиксированы с наружных торцов между разрезным пружинным кольцом, вставленным в кольцевую выточку стакана, и двумя прижимными пластинами, что ограничивает осевое перемещение узла первичного вала.

1 — первичный вал; 2 — стяжной болт; 3 — ведущая шестерня; 4 — прижимные пластины; 5 и 31 — стаканы; 6 — промежуточный валик; 7 — регулировочная прокладка; 8 — шарико-подшипник; 9 — шестерня включения второй и четвертой передач; 10 — валики переключения передач; 11 — фиксатор валика переключения; 12 — блокировочный валик; 13 — фиксатор блокировочного валика; 14 — тяга; 15 — кулиса; 16 — включатель; 17 — упор; 18 — ось; 19 — рычаг включения блокировки муфты привода ВОМ; 20 — качалка; 21 — подпружиненная защелка; 22 — стойка; 23 — рычаг переключения передач; 24 — болт; 25 — корпус колонки переключения передач; 26 — вилка; 27 — упор; 26 — шестерня включения первой передачи и передачи заднего хода; 29— вторичный вал; 30 — роликоподшипник; 32 — шестерня включения третьей и пятой передач; 33 — круглая гайка: 34 — ведущая шестерня заднего хода; 35 — ведущая шестерня первой передачи: 36 — ведущая шестерня третьей передачи; 37 — промежуточный вал; 38 — ведущая шестерня четвертой и пятой передач; 39 — ведущая шестерня второй передачи; 40 — упорное кольцо; 41 — пробка для слива масла; 42 — шестерня постоянного зацепления; 43 — корпус коробки передач; 44 — вал привода ВОМ.

Между шарикоподшипником и пружинным кольцом установлено упорное кольцо, а подшипник зафиксирован в стакане стопорным кольцом, входящим двумя выступами одновременно в сквозные вырезы стакана и кольцевую канавку на наружной обойме подшипника.

Подшипник закреплен на шейке вторичного вала специальным болтом. Болт застопорен отгибной шайбой.

Стальные прокладки, установленные между корпусом и фланцем стакана, служат для регулирования положения ведущей шестерни главной передачи кпп юмз.

На фланце имеются два резьбовых отверстия, предназначенные для демонтажа стакана при разборке коробки передач.

Вторичный вал изготовлен как одно целое с ведущей шестерней главной передачи.

Сзади вторичный вал опирается на ролико-подшипник, установленный в стакане. Стакан размещен в расточке корпуса и зафиксирован в нем установочным винтом с контргайкой.

На вторичном валу на его шлицах установлены три передвижные каретки-шестерни, с помощью которых включается та или иная передача.

Шестерня, имеющая один зубчатый венец, предназначена для включения первой передачи и передачи заднего хода. Шестерня с двумя зубчатыми венцами предназначена для включения третьей и пятой передач, а шестерня — для включения второй и четвертой передач.

Каждая каретка на заднем конце ступицы имеет кольцевую проточку для вилки, с помощью которой передвигается каретка и включается передача. Положение кареток на валу в продольном направлении определяется положением вилок переключения.

Технические характеристики

Технические характеристики трактора ЮМЗ-6:

Механизм блокировки

Для обеспечения безопасности на колонке переключения передач установлен механизм блокировки, предназначенный для исключения случаев пуска дизеля при включенной передаче.

Устройство состоит из:

В нейтральном положении рычага переключения передач контакты включателя разомкнуты.

При включении передачи качалка наклоняется, шарик включателя выходит из выреза на упоре и замыкает контакты. При этом соединяется с «массой» обмотка трансформатора магнето пускового двигателя, и его пуск становится невозможным.

На тракторах ЮМЗ-6КМ вместо включателя установлен выключатель, контакты которого в нейтральном положении рычага переключения передач замкнуты.

При включении передачи контакты выключателя размыкаются и разрывают цепь включения стартера дизеля.

Положение включателя, обеспечивающее нормальную его работу, регулируется прокладками, устанавливаемыми на его корпус.

Детали коробки передач трактора ЮМЗ смазываются разбрызгиванием масла, находящегося в корпусе коробки передач и заднего моста.

Продукты изнашивания и другие металлические частицы оседают на магните пробки, закрывающей сливное отверстие в корпусе.

Устройство коробки передач трактора ЮМЗ

Коробка переключения передач тракторов ЮМЗ бывает двух типов:

КПП ЮМЗ-6 с подвижными шестернями.

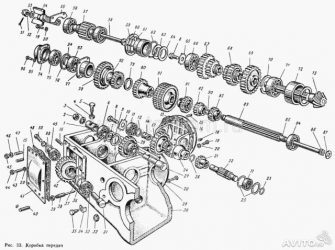

Коробка передач ЮМЗ с подвижными шестернями имеет первичный вал 3 (рис. 10), вторичный 24, промежуточный 28, вал 37 ходоуменьшителя (редуктора), ось 39 шестерни заднего хода.

Рис.10. Коробка передач КПП ЮМЗ-6 с подвижными шестернями

На валах коробки передач трактора ЮМЗ неподвижно размещены : шестерня 5 первичного вала, ведомая шестерня 32 постоянного зацепления, ведущая шестерня 31 второй передачи, блок шестерен 29 четвертой и пятой передач, ведущие шестерни 27, 26 и 25, соответственно третьей, первой передачи и заднего хода, промежуточная шестерня 38 заднего хода, ведомая и ведущая шестерни редуктора.

Рис. 1 — Коробка передач КПП трактора ЮМЗ-6

1 – вал первичный 36-1701030-В; 2 – стяжной болт 36-1701031; 3 – шестерня ведущая 40-1701324; 4 – прижимные пластины 40-1701331; 5, 31 – стаканы (передний 40-1701035 и задний 36-1701398); 6 – валик промежуточный; 7 – регулировочная прокладка; 8 – шарикоподшипник; 9 – шестерня включения второй и четвертой передач 40-1701117-А; 10 – валики переключения передач; 11 – фиксатор валика переключения 36-1702108-А; 12 – блокировочный валик 45Т-1702354; 13 – фиксатор блокировочного валика 45Т-1702373-02; 14 – тяга 45Т-1702052; 15 – кулиса 45Т-1702200; 16 – включатель; 17 – упор 45Т-1702221; 18 – ось 45Т-1702018-Б; 19 – рычаг включения блокировки муфты привода ВОМ; 20 – качалка 45Т-1702017; 21 – подпружиненная защелка 45Т-1702022; 22 – стойка 45Т-1702012-01; 23 – рычаг переключения передач 45Т-1702120; 24 – болт; 25 – корпус колонки переключения передач 45Т-17022С1; 26 – вилка; 27 – упор рычага (36-1702053 и 40-1702054); 28 – шестерня включения первой передачи и передачи заднего хода 36-1701112-А2; 29 – вторичный вал 40-1701105; 30 – роликоподшипник 2612КМ; 32 – шестерня включения третьей и пятой передач 40-1701116-А1; 33 – круглая гайка; 34 – ведущая шестерня заднего хода 40-1701051; 35 – ведущая шестерня первой передачи 40-1701054; 36 – ведущая шестерня третьей передачи 40-1701059; 37 – промежуточный вал 40-1701048; 38 – ведущая шестерня четвертой и пятой передач 40-1701055; 39 – ведущая шестерня второй передачи 40-1701057; 40 – упорное кольцо 40-1701088; 41 – пробка для слива масла; 42 – шестерня постоянного зацепления 40-1701056; 43 – корпус коробки передач 40-1701015; 44 – вал привода ВОМ.

Вал (поз. 49) редуктора вращается в шарикоподшипниках, смонтированных в кронштейне (поз. 45). На цилиндрической части вала находится шестерня ведомая (поз. 46) редуктора, а на шлицевой – муфта зубчатая (поз. 47) включения редуктора, а также шестерня ведущая (поз. 48). Зубчатая муфта выполнена с кольцевой проточкой и может перемещаться вдоль вала. Включение редуктора приводит к зацеплению зубчатой муфты и венца ступицы шестерни (поз. 46). В это же время шестерня (поз. 42) передвигается, выходя дополнительным зубчатым венцом из зацепления с венцом внутренним шестерни (поз. 39), вводясь в зацепление с шестерней (поз. 46) редуктора.

Смазка деталей коробки передач трактора ЮМЗ-6 осуществляется путем разбрызгивания масла, которое находится в корпусе самой коробки и заднего моста. Элементы, возникающие в процессе изнашивания деталей и узлов, а также другие частицы металла оседают на магните пробки (поз. 41), которая закрывает отверстие для слива в корпусе.

Конструкция КПП

Необходимо более подробно изучить конструкцию этого важного элемента. Он представляет собой стандартную коробку передач механического типа, оснащенную 5-ю ступенями, что позволяет подобрать оптимальную скорость движения. Следует отметить, что благодаря наличию сразу 3-х передвижных кареток, а также понижающего редуктора удается удвоить количество передач.

Как показывает схема коробки передач ЮМЗ, ключевыми элементами подобного узла представляются следующие детали:

Для того чтобы агрегат служил длительное время без каких-либо проблем, необходимо своевременно менять масло, а также контролировать его уровень. С этой целью на корпусе КПП размещены 2 контрольные пробки — минимальный и максимальный уровень масла. Для слива масла приспособлено другое отверстие, расположенное в нижней части узла, которое закрывается магнитной пробкой.

Возможные неисправности

Несмотря на высокое качество сборки и внушительный ресурс комплектующих коробка передач тракторов серии ЮМЗ нередко требует ремонта. Как правило неполадки возникают на агрегатах с внушительным пробегом, элементы которых имеют высокую степень износа. К числу наиболее характерных поломок, встречающихся чаще всего, целесообразно отнести:

Подобные поломки могут привести к серьезным проблемам вплоть до выхода из строя всего агрегата, в связи с чем настоятельно рекомендуется начинать ремонт коробки передач ЮМЗ незамедлительно после их обнаружения.

Диагностику неисправностей следует осуществлять при переключении первой задней и передней передачи.

При длительной эксплуатации рекомендуется проводить визуальный осмотр деталей разобранной КПП на предмет наличия дефектов.

Способы устранения поломок

Возможны следующие поломки:

Если изучить каталог КПП-запчастей, можно сделать вывод, что обслуживание подобного агрегата и его ремонт не потребуют существенных затрат, так как все расходные элементы отличаются доступной стоимостью.

Обязательно почитайте: Переделка рулевого на МТЗ

Запчасти коробки передач ЮМЗ

Коробка передач любого транспортного средства является его неотъемлемой частью. Ведь ее главная задача это передавание крутящего момента двигателя на колеса. Как и любые составляющие трактора ЮМЗ-6 коробка передач имеет свойство ломаться. Для того чтобы разобраться в том как ее чинить, ознакомтесь с ниже прикрепленным абзатсом.

Ремонт Коробки передач ЮМЗ

Основной неисправностью в коробке переключения передач трактора ЮМЗ-6 является то, что во время движения передачу выбивает, затрудненное включение скорости, а также характерные шумы и хрусты коробки. Ремонт коробки передач это очень нелегкое занятие, ведь для его осуществления необходимо полностью разобрать корпус коробки, а также отсоединить ее от двигателя. Для ремонта вам конечно же понадобятся какие то составляющие, поэтому советуем Вам открыть каталог КПП ЮМЗ на нашем сайте. Мы предлагаем товары с наилучшим соотношением цены и качества.

Коробка передач КПП (рисунок 1) трактора ЮМЗ-6, а также его модификаций является механической, пятиступенчатой, без прямой передачи, имеющая три передвижные каретки и понижающий редуктор, который удваивает число передач.

В отсеке переднем общего корпуса (поз. 43) КП и заднего моста смонтированы первичный (поз. 1), вторичный (поз. 29), промежуточный (поз. 37) валы и вал (рисунок 2, поз. 49) редуктора. Вал редуктора установлен на кронштейне (поз. 45), который крепится к правой стороне корпуса. На первичном валу закреплена болтом (поз. 2) ведущая шестерня (поз. 3) постоянного зацепления. Вал и шестерня вращаются в двух роликоподшипниках в стакане (поз. 5), который также является гнездом шарикоподшипника (поз. 8), служащего передней опорой вала вторичного (поз. 29), соосного с валом первичным.

Вторичный вал и ведущая шестерня главной передачи КПП ЮМЗ-6 выполнены как одно целое. Задняя часть вторичного вала опирается на роликоподшипник (поз. 30), который установлен в стакане (поз. 31). На шлицах вторичного вала смонтированы три каретки-шестерни, при помощи которых происходит включение той или иной передачи. Шестерня (поз. 28) имеет один зубчатый венец и включает первую передачу и передачу заднего хода. Шестерня (поз. 32), имеющая два зубчатых венца, включает третью и пятую передачи, а шестерня (поз. 9) – вторую и четвертую.

Промежуточный вал (поз. 37) полый, вращается в двух подшипниках, смонтированных в нижней части корпуса. На валу находятся: шестерня ведущая (поз. 34) заднего хода, шестерня ведущая (поз. 35) первой передачи, шестерня ведущая (поз. 36) третьей передачи, шестерня ведущая (поз. 38) пятой и четвертой передач, шестерня ведущая (поз. 39) второй передачи и шестерня промежуточная (поз. 42) постоянного зацепления.

Необходимо отметить, что корпус подобного элемента напрямую соединен с корпусом заднего моста. Все движущиеся детали КПП данной модели смазываются во избежание механического повреждения вследствие трения. Масло заливается в устройство с помощью специального отверстия, которое расположено в крышке коробки.

Инструкция по эксплуатации

Каждый владелец трактора ЮМЗ должен быть ознакомлен с инструкцией по эксплуатации. Если бумажный носитель потерян, то на форумах можно найти электронную версию инструкции по эксплуатации. Ваш браузер не поддерживает фреймы

Техническое обслуживание

Для продления ресурса эксплуатации трактора ЮМЗ-6 необходимо проводить техническое обслуживание в соответствии с требованиями руководства пользователя. Очистка трактора от остатков грязи и пыли должна происходить по окончанию каждого выезда. Это поможет предотвратить появление коррозии на элементах устройства.

Масло М-10Г2к Масло М-10В2 Масло STOU МаслоТАД-17и

Рекомендуемые масла

Инструкция по эксплуатации рекомендует периодически проверять работоспособность всех систем трактора, корректировать положение выпускных клапанов в двигателе, а также производить подтяжку болтовых соединений. Для каждого владельца крайне важна информация касательно путей исправления наиболее часто встречающихся неисправностей.

Следующие причины могли затруднить запуск двигателя:

Стакан одновременно служит гнездом шарикоподшипника, являющегося передней опорой вторичного вала, установленного соосно с первичным валом.

Навесное оборудование

Весь модельный ряд тракторов ЮМЗ-6 способен выполнять широкий спектр работ благодаря совместимому навесному оборудованию.

Отдельно стоит отметить гидравлическую систему, которая способна приводить в работу даже тяжелое навесное оборудование.

Хочу поменять шестерню третьей и пятой скорости. Не знаю как разбирать коробку дальше. Снял полик коробки, рулевую колонку бак гидравлики, располовинил трактор, отсоеденил часть коробки. Не могу вытащить стакан, не дает шестерня нижнего вала. Может кто разбирал? Подскажите.

Вообще то тем по разборке(точнее ремонту)ЮМЗ хватает.Вот как нижний вал снимете,тогда стакан и выйдет.

Тем то хватает, но как доходит до деталей, то выясняется редко кто сам разбирал. Вот пример: как снять нижний вал?

Вот открутил нижний вал. Но вытащить его не могу. Подскажите. Если бы я знал, то не писал бы сюда. Вот фото. Файлы: img_8206_novyy_razmer.jpg img_8205_novyy_razmer.jpg

со стороны планетарки на нижнем валу есть гайка открути вытащиш вал

Сзади моста открутите четыре болта и снимите вал ВОМ(муфточку включения ВОМ не потеряйте-падает в мост). потом через открывшееся отверстие будет удобнее откручивать гайку промежуточного вала(нижнего).Ключ для гайки сделаете по месту-по гайке будет видно какой(если она вообще не заварена).Спереди снимите нижний стакан подшипника(за ним будет на валу стопорное кольцо ведущего вала ВОМ)(уже точно не помню..если не так то поправят).Снять все валики и вилочки.Когда открутите гайку на нижнем валу то можно будет его снять. за шестерней что Вам мешает снять стакан есть стальное кольцо-не потеряйте.

Спасибо большое. Если бы не ваши подсказки наверное не смог бы разобрать. Мне механики подсказывали задний мост разбирать, а его только и не разобрал.

Так они правы вам просто повезло что гайка на пром вале (нижнем) не была заварена

подскажите почему выскакивает вом на юмз с сенокоской нормально а с пресом выбиват вставляю уголок в рычак и педаль блокировки тогда нормально стакан менял новый который с задним валом соединяетрычак менял в кабину каторый выходит и бесполезно

подскажыте по каким стандартам можна выбрать новые качествиные шестерни на кпп юмз 6?

Я сымаю верхний вал не снимая нижнего.

Автору темы. Фотографируйте каждый этап разборки,(до разборки).иначе с такими навыками замучаетесь собирать. Без обид,всему надо научится,я тоже такой был,да все были.

А как это у вас получилось.

твердость в первую очередь должна быть на уровне.

как опредилить твёрдость

с помощу твердомера который может мерять твердость по Роквелу алмазным наконечником..

Весной буду разбирать сфотографирую и выложу в теме могу прокоментировать по телефону тама нет ничаго сложного я сымал много раз

Знаете,может действительно,если не тяжело и затратно,хотя бы основные моменты-что как,какие заморочки как разобрать-собрать.И на форум. Очень будет полезно. Потому что на самом деле,литературы мало осталось,да и не все могут ею пользоватся,а хорошая фотка-и всё понятно. Я в свою очередь постараюсь сделать такое «портфолио» по ДТ-75,и опубликовать его в соответствующей теме.

Подскажите пожалуйста почему на 1 и 3 из КПП доностится стук на остальных тишина. Повесне буду разбирать к чему готовиться.
