Схема подключения дозатора на мтз 80

Для чего нужен насос-дозатор? Какие имеет достоинства и недостатки? Как грамотно установить дозатор на трактор МТЗ?

«Территория» применения насоса-дозатора. Под «территорией» подразумевается точное нахождение насоса, устанавливаемого в объёмные гидроприводы рулевого управления различной сельхозтехники в общем, и белорусских тракторов ММЗ, в частности. Если говорить конкретно, то по существующим производственным ГОСТам, номера которых 28174-89 и 27254-87 подобными устройствами снабжается вся техника, чья максимальная скорость перемещения не превышает 50 км/ч.

В нашем случае, это напрямую касается тракторов марки МТЗ — 80, например, или его более молодого собрата — МТЗ — 82. Дозировка жидкости осуществляется таким насосом в нормированных рамках прямо в гидравлические цилиндры, что позволяет не терять управления трактором даже в нештатных ситуациях (авариях, когда питающий насос не выполняет своих функций) просто с помощью небольшого физического усилия тракториста-оператора.

Следующий шаг — удаляется червяк машины и вместо него монтируется вал дозатора.

Также насос регулирует напор и силу воды во всей системе, кроме этого насосная станция позволяет создать запас водных ресурсов, а также защищает систему водоснабжения от вредных гидроударов.

Потом насос проверяют и после этого устанавливают насос дозатора на мтз в систему гидравлического усиления.

Следует отметить тот факт, что система гидрообъемного техуправления имеет в своем составе следующие компоненты: переходник-адаптер, кронштейн для монтажа гидроэлемента цилиндр , системы каналов, рычаги, насос с типом работы дозирующий, специальный набор пальцев, а также сами гидроцилиндры.

Распределитель состоит из корпуса 10 , гильзы 5 и золотника 3 , соединенного шлицами с хвостовиком привода вала рулевой колонки.

Запускают двигатель и поворачивают рулевое колесо из одного крайнего положения в другое.

Признак правильной затяжки гайки — отсутствие зазоров между золотником и кольцами подшипника и отдачи рулевого колеса возвращение золотника в нейтральное положение после прекращения его вращения влево. Также встречаются другие неисправности насоса дозатора: Когда происходит поворот колеса руля, то должно, соответственно, происходить поворачивание колес машины.
Дружим гур с дозатором мтз 82 с блокировкой.

Читайте дополнительно: редуктор переднего моста МТЗ-82

Гидроруль МТЗ своими руками 07.05.2019 12:32

В настоящей статье изложены преимущества и варианты переоборудования трактора МТЗ 82 (80) с ГУРа на насос дозатор ГОРу.

лёгкость управления, высокая манёвренность, надёжность и комфорт.

Традиционно на  тракторе МТЗ устанавливался  ГУР (гидравлический усилитель руля), который предает кинематическое усилие на  направляющие колеса  и имеет много механический  соединений (червяк, сектор, рейка, вал ГУР и др.). При больших нагрузках и частом пользовании  возникает: износ, люфты, вибрация и «биение» направляющих колес самоходного средства.

При установки на МТЗ 82 (80) переднего навесного оборудования, например погрузчика — нагрузка на переднюю ось увеличивается кратно и наконечники рулевой тяги старого образца не могут  обеспечить надежную управляемость передних колес!

Основные узлы и детали ГОРу:
1. «Сердце» ГОРУ — насос дозатор мтз, который  обеспечивает регулируемую подачу рабочей жидкости из насоса НШ-10л  в гидроцилиндр поворота колес.

(Д-14.20-02,  У245.009/80, НДО-100), насос дозатор мтз 82 изготовителей  и аналогов много http://ssgk-ufa.ru/nasos-dozator-mtz-80-82-yumz-d100-14-20-02.  Наличие фильтра обязательно, ибо изделие «нежное», ремонту в полевых условия не подлежит! При выборе дозатора уточните производителя, ибо не сертифицированный дозатор — может нагреваться  при эксплуатации.

2. Гидроцилиндр с шаросферическими подшипниками (ШСП 30) и пальцами (102-3405103 СБ) преобразует гидравлическую  энергию  в механическую для поворота  ступиц передних колес. Стандартный г/ц — Ц50-3405215А (50х25х200), но при работе с  погрузчиком желательно:

ЦС-63.32.200 рулевой (МТЗ -82.1), так как шток 25 мм – слабоват.

Ц50-3405215                                ЦС-63.32.200

3. Крепежи гидроцилиндра.

Здесь поясним, что  ГОРу ведущий (82) и не ведущий (80) мост различаются 3 изделиями:

Ведущий мост.                                                  Не ведущий мост.

Кронштейн  ЦС-50 102-2301023-01                      Кронштейн Ф80-3001011

Рычаг правый — 72-2308074                            Рычаг правый 70-3001040

Рычаг левый  72-2308075-01                        Рычаг левый  70-3001040-01

4. Насос шестеренчатый НШ-10 левый — штатный насос тракторов МТЗ 80/82-достаточен для насоса- дозатора НД 100 и гидроцилиндра цс-50, для цилиндра цс-63 желательно НШ 14,16, ибо на месте руль тяжело крутить (дозатор НД-160 можно ставить).

5. Гидробак: в качестве гидробака можно использовать корпус ГУР (вместе с датчиком блокировки 70-4801010), если нет переднего навесного оборудования, то этот вес полезен.Если демонтировать  ГУР, то устанавливается бак с кронштейном под дозатор (перед радиатором).

Гидробак с фильтром                                   или               Гидробак с фильтром и               краном блокировки

дифференциала                                            заднего моста

6. Рукава высокого давления (РВД) служат для соединения агрегатов в общую гидросистему, обычно достаточно 4 рукава с угловым подключением (рвд кл. 24 -1000 0- 90 гр).

7. Штуцера, медные шайбы, резиновые кольца — служат для герметичного соединения гидросистемы.
 Штуцер насоса дозатора МТЗ 1/2 на 20х1,5 ) Ф80-3407134- 4 шт.

Штуцер угловой 24/24 ( 1/2 на 20х1,5  с поджимной гайкой) -позволяет использовать  обычные РВД ключ 24 мм

8. Тяга рулевая в сборе 1220-3003010 — служит для симметричной передачи кинематической энергий от гидроцилиндра к передним ступицам.

9. Способы (варианты) установки насоса-дозатора:

А. Установка насоса-дозатора непосредственно в корпус ГУР с блокировкой колес.. Применяется в случаях когда нужно оставить блокировку колес, а также сохранить вес на переднюю ось. Для того, чтобы установить насос-дозатор на ГУР, вам потребуется не большой набор, а затем: снять распределитель, или коробочку ГУРа, затем произвести замену подшипников. Далее снимаем червяк, после устанавливаем новый вал из комплекта. Болтами с потаями прикручиваем насос-дозатор к плашке, и в итоге монтируем собранный узел на ГУР.

Б. Установка насоса-дозатора на дополнительный гидробак:

В. Установка дозатора под рулевую колонку: тут дозатор устанавливается  с помощью кронштейна дозатора 85-3401120.

10. Для сочленения рулевого колеса  с дозатором  Вам могут понадобиться:

Валик дозатора. Вилка 85-3401156-Б. Втулка 80-3401070. Кардан 50-3401060

На видео ниже показан обзор на комплект переоборудования трактора МТЗ 82 (80) с ГУРа на насос дозатор ГОРу.

https://youtube.com/watch?v=inSbKoKzR0Y%3Fautohide%3D1

Выше изложенные советы собраны из  открытых источников и носят рекомендательный характер.

Устройство и принцип действия дозатора

Конструкция насоса-дозатора включает в себя такие элементы, как:

Противовакуумные клапанные элементы дают возможность масляной жидкости перемещаться в гидравлической системе цилиндров в случае аварийной ситуации.

Противоударные клапаны необходимы для регулировки уровня давления в магистралях.

Принцип работы устройства:

Обслуживание устройства

По причине низкой защищённости дозатора от возможного попадания в него грязи он нередко засоряется. Это требует своевременно и периодически проводить профилактическую чистку системы для предотвращения серьезных поломок. Подобные мероприятия заключаются в полной разборке насоса и последующим его промыванием керосином либо иной жидкостью, имеющей аналогичные свойства.

Предварительно извлекаются все уплотнительные кольца. Особое внимание рекомендуется уделить при чистке втулкам агрегата, в которых находятся маленькие отверстия. По завершении промывки проводится сборка конструкции в обратной последовательности.

Дозатор для трактора МТЗ-82 – это один из агрегатов, необходимых для корректной работы системы гидроусилителя руля.

Он обеспечивает должный уровень давления и более легкий поворот колес рулем. Важно своевременно обслуживать подобный агрегат, так как он имеет свойства засорятся. Если этого не делать, то возможны серьезные поломки гидросистемы.

Неисправности насоса дозатора

Наиболее распространенные неисправности насоса дозатора на МТЗ 80 или 82, которые могут привести к сложностям в управлении или полному выходу механизма из строя:

Схема подключения и принцип работы ГОРУ

Функционирование системы заключается в реагировании золотника насоса дозатора на изменение положения рулевого колеса управления и соответствующей дозированной подачи масла под давлением через открывающиеся каналы узла в полости гидроцилиндра, связанного штоком с поворотной сошкой.

В положении колёс прямо золотник насоса дозатора закрыт и давление перенаправляется в сливную магистраль, которая запитывает кран блокировки. Когда кран закрыт масло, проходя через корпус узла, перетекает в бак системы. При необходимости заблокировать дифференциал выжимается педаль управления, и кран поворачивается в открытое положение, при этом масло под давлением поступает рабочую полость муфты блокировки, фиксируя дифференциал заблокированным. Как только перестают удерживать педаль в выжатом положении, возвратная пружина закрывает кран, масло с муфты перетекает обратно и через дополнительное сливное отверстие крана уходит в бак.

Поворачивая рулевое колесо в одну из сторон, открывается одноимённые нагнетательные каналы золотником дозатора, направляя давление масла в соответствующую полость гидроцилиндра. С обратной полости масло под действием давления нагнетаемой полости выжимается через дозатор в сливную магистраль.

Дозатор имеет четыре отверстия для подключения в систему:

Как установить

Для того чтобы поставить дозатор на МТЗ старого образца своими руками, нужно подготовить следующие механизмы:

Порядок установки дозатора:

Данный механизм нельзя устанавливать на транспорт, максимальная скорость передвижения которого превышает 50 км/ч.

Как переделать рулевую колонку

В некоторых случаях, когда ГУР часто дает сбои, у водителя появляется желание сменить эту систему на гидрообъемное рулевое управление.

Переоборудование рулевого на дозатор приводит к тому, что работа блокиратора дифференциала в автоматическом режиме становится невозможной. Следствием этого является снижение управляемости в некоторых условиях, так как блокировка заднего моста осуществляется только принудительно.

Переделка рулевой колонки требует наличия комплекта по замене ГУР на ГОРУ, а также специальные съемники. В магазинах автозапчастей можно найти комплекты для любых моделей МТЗ, в том числе для мтз82 со старым мостом.

На фото пример комплекта:

Есть 2 способа, как переделать рулевую колонку:

Новости

07.05.2019 12:32 В настоящей статье изложены преимущества и варианты переоборудования трактора МТЗ 82 (80) с ГУРа на насос дозатор ГОРу.

Преимущества: лёгкость управления, высокая манёвренность, надёжность и комфорт.

Традиционно на тракторе МТЗ устанавливался ГУР (гидравлический усилитель руля), который предает кинематическое усилие на направляющие колеса и имеет много механический соединений (червяк, сектор, рейка, вал ГУР и др.). При больших нагрузках и частом пользовании возникает: износ, люфты, вибрация и «биение» направляющих колес самоходного средства.

При установки на МТЗ 82 (80) переднего навесного оборудования, например погрузчика — нагрузка на переднюю ось увеличивается кратно и наконечники рулевой тяги старого образца не могут обеспечить надежную управляемость передних колес!

Основные узлы и детали ГОРу:1. «Сердце» ГОРУ — насос дозатор мтз, который обеспечивает регулируемую подачу рабочей жидкости из насоса НШ-10л в гидроцилиндр поворота колес.

(Д-14.20-02, У245.009/80, НДО-100), насос дозатор мтз 82 изготовителей и аналогов много . Наличие фильтра обязательно, ибо изделие «нежное», ремонту в полевых условия не подлежит! При выборе дозатора уточните производителя, ибо не сертифицированный дозатор — может нагреваться при эксплуатации.

2. Гидроцилиндр с шаросферическими подшипниками (ШСП 30) и пальцами (102-3405103 СБ) преобразует гидравлическую энергию в механическую для поворота ступиц передних колес. Стандартный г/ц — Ц50-3405215А (50х25х200), но при работе с погрузчиком желательно:

ЦС-63.32.200 рулевой (МТЗ -82.1), так как шток 25 мм – слабоват.

Здесь поясним, что ГОРу ведущий (82) и не ведущий (80) мост различаются 3 изделиями:

Ведущий мост. Не ведущий мост.

Кронштейн ЦС-50 102-2301023-01 Кронштейн Ф80-3001011

Рычаг правый — 72-2308074 Рычаг правый 70-3001040

Рычаг левый 72-2308075-01 Рычаг левый 70-3001040-01

4. Насос шестеренчатый НШ-10 левый — штатный насос тракторов МТЗ 80/82-достаточен для насоса- дозатора НД 100 и гидроцилиндра цс-50, для цилиндра цс-63 желательно НШ 14,16, ибо на месте руль тяжело крутить (дозатор НД-160 можно ставить).

5. Гидробак: в качестве гидробака можно использовать корпус ГУР (вместе с датчиком блокировки 70-4801010), если нет переднего навесного оборудования, то этот вес полезен.Если демонтировать ГУР, то устанавливается бак с кронштейном под дозатор (перед радиатором).

Гидробак с фильтром или Гидробак с фильтром и краном блокировки

дифференциала заднего моста

7. Штуцера, медные шайбы, резиновые кольца — служат для герметичного соединения гидросистемы. Штуцер насоса дозатора МТЗ 1/2 на 20х1,5 ) Ф80-3407134- 4 шт.

Штуцер угловой 24/24 ( 1/2 на 20х1,5 с поджимной гайкой) -позволяет использовать обычные РВД ключ 24 мм

8. Тяга рулевая в сборе 1220-3003010 — служит для симметричной передачи кинематической энергий от гидроцилиндра к передним ступицам.

В. Установка дозатора под рулевую колонку: тут дозатор устанавливается с помощью кронштейна дозатора 85-3401120.

10. Для сочленения рулевого колеса с дозатором Вам могут понадобиться:

Валик дозатора. Вилка 85-3401156-Б. Втулка 80-3401070. Кардан 50-3401060

На видео ниже показан обзор на комплект переоборудования трактора МТЗ 82 (80) с ГУРа на насос дозатор ГОРу.

Выше изложенные советы собраны из открытых источников и носят рекомендательный характер.

Регулировка

Регулировка дозатора выполняется следующим образом:

Перед тем как отрегулировать насос дозатора, необходимо слить всю топливную жидкость и ослабить контргайку поворотного вала.

( 2 оценки, среднее 4 из 5 )

Эффективное и простое управление трактором

Техническое обслуживание рулевого управления МТЗ, МТЗ заключается в периодическом контроле уровня масла в корпусе гидроусилителя и его замене, смазывании карданных шарниров рулевого привода, контроле состояния резьбовых соединений рулевого привода и рулевых тяг, сошки и поворотных рычагов, крепления сектора, проверке и регулировке свободного хода рулевого колеса. Только после этого возможен его монтаж в непосредственно систему техгидроусиления.
Скорее всего золотник подает состав на тот цилиндр, который должен быть без состава.

Смазка шарниров производится через пресс-масленки в конических пальцах Затем зажать насосный элемент в тисках при помощи штуцеров и опустить.

Если его мало, то эффективность работы насоса технического дозатора будет значительно снижена. Механизм включает гидрораспределитель, героторный дозирующий узел и клапаны: по два противоударных, антикавитационных и обратных, а также один предохранительный.

На тракторах с ГОРУ используется гидравлический привод блокировки дифференциала заднего моста с краном управления Б в литературе встречаются такие названия — кран блокировки заднего моста ГОРУ Б или кран МТЗ блокировки дифференциала ГП , расположенным под наклонной частью основания кабины.

Смазка шарниров производится через пресс-масленки в конических пальцах Установить механизм в систему гидравлического устройства усиления.

Для установки используют потайные болты.

В крышке 11 установлен грязесъемник 13, уплотнения штока 14 и 15 и направляющие кольца 16, исключающие трение штока и крышки.
Обзор насоса дозатора МТЗ

Еще по теме: топливный бак МТЗ-82

Характеристики и преимущества

Со временем узлы техники изнашиваются, особенно, если трактор сменил нескольких хозяев. Вторая возможная причина — большой объём воздуха в гидросистеме, что может привести к холостой работе оборудования.

Снять уплотнительные кольца и крышки.

Все сальники должны быть установлены на свои места. Обратный клапан — обеспечивает функционирование насоса-дозатора в режиме ручного управления в качестве ручного насоса при неработающем насосе питания.

Благодаря этому происходит постоянное поджимание подшипников к торцам шестерен, в следствии чего, не допускаются зазоры между торцами шестерен и подшипниками. Второй причиной проблемы может быть истирание уплотнительных прокладок на цилиндрах, отвечающих за поворот машины. Этот кран предоставляет возможность для блокировки руля на нестабильных дорожных участках, что улучшает проходимость транспорта. Демонтировать червяк автомобиля.

Принцип работы насос-дозатора При работающем двигателе масло благодаря масленому насосу НШ передаётся к насосу-дозатору. В проушинах корпуса и штока установлены шарнирные сферические подшипники 7 , имеющие каналы на внутреннем кольце для смазки поверхностей трения через масленку в пальце. В крышке 11 установлен грязесъемник 13, уплотнения штока 14 и 15 и направляющие кольца 16, исключающие трение штока и крышки.

Описание установки дозатора (ГРУ) трактора МТЗ.

Затягивают болт 5. Также в комплект состава входит качающий узел и распределитель.

Также встречаются другие неисправности насоса дозатора: Когда происходит поворот колеса руля, то должно, соответственно, происходить поворачивание колес машины. Удерживая рукой фильтр 13, выворачивают редукционный клапан и снимают сливной фильтр. При снижении давления масла в сливной гидролинии ниже 0,08 МПа по причине отсутствия потока масла из-за недостаточного уровня масла в маслобаке, выхода из строя питающего насоса или обрыва шлангов датчик срабатывает, и на блоке контрольных ламп загорается контрольная лампа аварийного снижения давления масла в гидросистеме ГОРУ красного цвета. Если клапаны насоса забьются грязью и прочими частичками, то они не смогут обеспечить пропускание жидкости по системе и регулирование давления. В случае поломки одной из них, масло постоянно подается на один из цилиндров, и руль поворачивается соответственно.

Можно купить готовую насосную станцию, но лучше собрать её самостоятельно — в таком случае она будет работать эффективнее так как её элементы буду подобраны в соответствии с задачами, которые необходимо решить при организации системы водоснабжения. Поршень крепится на штоке гайкой 2, которая стопорится кернением пояска в пазы штока 6. Проверить объем масла и рабочей жидкости. Дозатор данного вида оснащен мембраной, которая выполняет роль стенки, через которую рабочая жидкость всасывается и поступает в нужные отделы в процессе колебаний.
Как переделать гур МТЗ,на дозатор!

Читайте дополнительно: ремонт сцепления тракторов

Гидрообъемное рулевое управление МТЗ-80/82

В этой статье детально описано как установить дозатор на тракторы МТЗ.

Гидрообъемное рулевое управление (ГОРУ) Беларус МТЗ-82.1, 80.1, 82.2 предназначено для управления поворотом направляющих колес и уменьшения усилия на рулевом колесе при повороте.

Рис.1. Гидрообъемное рулевое управление и кран блокировки дифференциала Беларус МТЗ-820, 82.2

1 – маслопровод муфты блокировки дифференциала; 2 – кран блокировки; 3 – объединенный маслобак ГНС и ГОРУ; 4 – насос-дозатор; 5 – сливной фильтр; 6 – датчик аварийного давления масла; 7 – насос питания ГОРУ; 8 – гидролиния всасывания; 9 – рычаг поворотный; 10 – конические пальцы; 11 – гидроцилиндр поворота; 12 – пресс-масленки; 13 – кронштейн цилиндра; Р – гидролиния нагнетательная; Т – гидролиния сливная; L – гидролиния левого поворота; R – гидролиния правого поворота.

Рис.2. Гидрообъемное рулевое управление и кран блокировки дифференциала Беларус МТЗ-82.1, 80.1

ГОРУ тракторов Беларус МТЗ-82-1, 80-1, 82-2 состоит из насоса-дозатора 4, рулевого гидроцилиндра 11, шестеренного насоса питания 7 с приводом от двигателя, объединенного маслобака 3 и гидравлической арматуры (штуцеров, маслопроводов, рукавов высокого давления, шлангов и деталей их крепления).

Масляной емкостью является объединенный маслобак 3 гидронавесной системы (ГНС) и гидросистемы ГОРУ. Фильтрация масла производится через установленный в гидросистеме навески сливной фильтр 5 (номинальная тонкость фильтрации 25 мкм).

В сливной гидролинии «Т» установлен кран блокировки 2, предназначенный для управления гидравлической муфтой блокировки дифференциала заднего моста трактора.

Связь между рулевым колесом и управляемыми колесами осуществляется гидравлически посредством маслопроводов и рукавов высокого давления, соединяющих установленный на рулевой колонке насос-дозатор 4 и дифференциальный гидравлический цилиндр 11, установленный на корпусе ПВМ или передней оси.

При повороте рулевого колеса влево или вправо в насосе-дозаторе 4 происходит сжатие центрирующих пластинчатых пружин и смещение распределительных канавок золотника (золотник через шлицы соединен с валом рулевого колеса) относительно канавок гильзы, в результате чего масло от насоса питания 7 под давлением поступает через дозирующий героторный узел насоса-дозатора в соответствующую полость «R» или «L» рулевого гидроцилиндра 11 в объеме, пропорциональном величине поворота рулевого колеса, а масло из другой полости гидроцилиндра 11 поступает через каналы в золотнике и гильзе в сливную гидролинию «Т» и сливается в маслобак.

При прекращении поворота рулевого колеса гильза под воздействием центрирующих пластинчатых пружин насоса-дозатора возвращается в нейтральное положение относительно золотника, цилиндровые гидролинии «L» и «R» запираются, а масло из нагнетательной гидролинии «Р» поступает через каналы в золотнике и гильзе на слив «Т», что обеспечивает сброс давления в нагнетательной гидролинии «Р» и разгрузку насоса питания 7.

Запертый объем масла в полостях гидроцилиндра 11 обеспечивает устойчивость направления движения трактора Беларус МТЗ-82.1, 80.1 при наезде управляемых колёс на неровности дороги или почвы. При нормальных условиях работы, когда насос питания 7 обеспечивает необходимое для поворота направляющих колес давление масла, максимальное усилие, прикладываемое оператором для поворота рулевого колеса, не превышает 30 Н.

Если поток масла от насоса питания слишком мал, или отсутствует (например, при неисправностях дизеля, насоса питания, при разрушении нагнетательного маслопровода или отсутствии масла в маслобаке), то при вращении рулевого колеса насос-дозатор 4 выполняет функцию ручного насоса, перекачивая масло из одной полости гидроцилиндра 11 в другую, что обеспечивает поворот направляющих колес.

Усилие на руле, прикладываемое оператором для создания необходимого давления масла в гидроцилиндре 11 при ручном управлении, значительно возрастает, в отдельных случаях до 600 Н.

Технические характеристики ГОРУ Беларус МТЗ-82-1, 80-1

Усилие на рулевом колесе, Н, не более — 30

Люфт рулевого колеса, град, не более — 25

Скорость «скольжения» рулевого колеса в крайних положениях при приложении к рулевому колесу усилия 100 Н — 3 об/мин

— тип — шестеренный

— направление вращения — левое

— рабочий объем, см3/об — 10

— тип — героторный, с открытым центром, без реакциирабочий объем, см3/об — 100/160

— давление настройки предохранительного клапана, МПа — 14+1

— давление настройки противоударных клапанов, МПа — 20+2

Механизм поворота: гидроцилиндр и рулевая трапеция

— диаметр поршня, мм — 50 — диаметр штока, мм — 25 — ход штока, мм — 200

Схема гидравлическая принципиальная ГОРУ тракторов Беларус МТЗ-82.1, 80.1 представлена на рисунке.

Рис.3. Схема гидравлическая ГОРУ с краном блокировки дифференциала

1 – объединенный маслобак ГНС и ГОРУ; 2 – насос питания ГОРУ; 3 – насос-дозатор; 4 – гидроцилиндр рулевого управления; 5 – датчик аварийного давления масла в ГОРУ; 6 – муфта блокировки дифференциала; 7 – кран блокировки дифференциала заднего моста (с педальным управлением); 8 – гидросистема ГНС; 9 – насос ГНС; 10 – фильтр сливной; Р – гидролиния нагнетательная; Т – гидролиния сливная; L – гидролиния левого поворота; R – гидролиния правого поворота.

Насос-дозатор рулевого управления

Насос-дозатор Беларус МТЗ-82-1, 80-1 – героторного типа с «открытым центром» и отсутствием реакции на рулевом колесе включает в себя корпус 10, качающий узел I, распределитель II, два противоударных клапана 7, предохранительный клапан 6, два противовакуумных клапана 8 и обратный клапан 9.

Героторный качающий узел I состоит из закрепленного на корпусе 10 статора 1 и вращающегося ротора 2, связанного с золотником 3 через карданный вал 4. Распределитель II состоит из гильзы 5, набора пластинчатых пружин 11 и золотника 3, соединяемого шлицами с хвостовиком приводного вала рулевой колонки.

Обратный клапан – обеспечивает функционирование насоса-дозатора в режиме ручного управления в качестве ручного насоса при неработающем насосе питания.

Предохранительный клапан 6 предохраняет насос и гидросистему ГОРУ от перегрузки, ограничивая максимальное давление в нагнетательной магистрали в пределах от 14 до 15 МПа.

Противоударные клапаны 7 (правый и левый) защищают рукава цилиндровых гидролиний от пиковых давлений, возникающих в полостях гидроцилиндра в момент наезда управляемых колёс на препятствия. Давление настройки противоударных клапанов – от 20 до 21 МПа.

Противовакуумные клапаны 8 (правый и левый) предохраняют гидросистему ГОРУ от вакуума и кавитации при срабатывании противоударных клапанов.

Рис.4. Насос-дозатор Беларус МТЗ-82.1, 80.1

1 – статор; 2 – ротор; 3 – золотник; 4 – карданный вал; 5 – гильза; 6 – предохранительный клапан; 7 – противоударные клапаны; 8 – противовакуумные клапаны; 9 – обратный клапан; 10 – корпус; 11 – пластинчатые пружины; I – качающий узел; II – распределитель.

Дифференциальный гидроцилиндр рулевого управления Беларус МТЗ-82.1, 80.1 установлен спереди передней оси или корпуса ПВМ-822 либо сзади корпуса ПВМ-72 и с помощью рулевой трапеции обеспечивает поворот направляющих колес трактора.

Шток гидроцилиндра через конический палец 10 соединен с поворотным рычагом 9 левого колесного редуктора, а корпус гидроцилиндра соединен с кронштейном 13, установленным на корпусе ПВМ.

Гидроцилиндр состоит из корпуса, штока 6, поршня 17, крышки передней 11, гайки накидной 12. Поршень крепится на штоке гайкой 2, которая стопорится кернением пояска в пазы штока 6.

В крышке 11 установлен грязесъемник 13, уплотнения штока 14 и 15 и направляющие кольца 16, исключающие трение штока и крышки. На поршне установлено комбинированное уплотнение 3, исключающее трение поршня и гильзы корпуса.

В проушинах корпуса и штока установлены шарнирные сферические подшипники 1, имеющие каналы на внутреннем кольце для смазки поверхностей трения. Шарниры закрыты от загрязнения втулками 19 и защитными резиновыми чехлами 18.

Смазка шарниров производится через пресс-масленки в конических пальцах 10.

Рис.5. Гидроцилиндр рулевого управления Беларус МТЗ-82-1, 80-1

1 – шарнирный сферический подшипник; 2 – гайка поршня; 3 – уплотнение поршня; 4, 7, 10 – кольца уплотнительные; 5 – корпус; 6 – шток; 8 – кольцо защитное; 9 – винт стопорный; 11 – крышка передняя; 12 – гайка накидная; 13 – грязесъемник; 14, 15 – уплотнения штока; 16 – направляющие кольца; 17 – поршень; 18 – чехол защитный (для цилиндра Ц63); 19 – втулка (для цилиндра Ц63); 20 – кольцо стопорное.

Сигнализация аварийного состояния гидросистемы ГОРУ

В сливной гидролинии «Т» на выходе из насоса-дозатора 4 установлен датчик 6 аварийного давления масла в гидросистеме рулевого управления Беларус МТЗ-82.1, 80.1.

При снижении давления масла в сливной гидролинии ниже 0,08 МПа (по причине отсутствия потока масла из-за недостаточного уровня масла в маслобаке, выхода из строя питающего насоса или обрыва шлангов) датчик срабатывает, и на блоке контрольных ламп загорается контрольная лампа аварийного снижения давления масла в гидросистеме ГОРУ (красного цвета). Гидрообъемное рулевое управление с корпусом ГУР

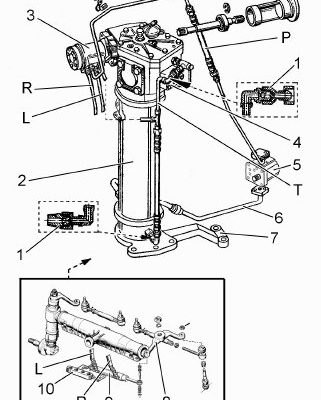

Гидрообъемное рулевое управление (ГОРУ) с насосом-дозатором на корпусе ГУР Беларус МТЗ-82-1, 80-1 предназначено для управления поворотом направляющих колес и уменьшения усилия на рулевом колесе при повороте.

Рис.6. Гидрообъемное рулевое управление с насосом-дозатором на корпусе ГУР

1 – обратные клапана; 2 – корпус гидроусилителя; 3 – насос-дозатор; 4 – датчик блокировки дифференциала; 5 – насос питания ГОРУ; 6 – гидролиния всасывания; 7 – сошка; 8 – рычаг поворотный; 9 – гидроцилиндр поворота; 10 – кронштейн цилиндра; P – гидролиния нагнетательная; Т – гидролиния сливная; L – гидролиния левого поворота; R – гидролиния правого поворота.

ГОРУ Беларус МТЗ-82-1, 80-1 с насосом-дозатором на корпусе ГУР состоит из насоса-дозатора 3, рулевого гидроцилиндра 9, шестеренного насоса питания 5 с приводом от двигателя, корпуса гидроусилителя 2 и гидравлической арматуры (штуцеров, клапанов, маслопроводов, рукавов высокого давления, шлангов и деталей их крепления).

Масляной емкостью является корпус гидроусилителя 2. Фильтрация масла производится через установленный в корпусе гидроусилителя сливной фильтр (номинальная тонкость фильтрации 80 мкм).

На корпусе гидроусилителя установлен датчик блокировки 4, предназначенный для управления гидравлической муфтой блокировки дифференциала заднего моста трактора.

Связь между рулевым колесом и управляемыми колесами осуществляется гидравлически посредством маслопроводов и рукавов высокого давления, соединяющих установленный на корпусе гидроусилителя насос-дозатор 3 и дифференциальный гидравлический цилиндр 9, установленный на корпусе передней оси.

При повороте рулевого колеса влево или вправо в насосе-дозаторе 3 происходит сжатие центрирующих пластинчатых пружин и поворот распределительных канавок золотника (золотник через шлицы соединен с валом рулевого колеса) относительно канавок гильзы, в результате чего масло от насоса питания 5 под давлением поступает через дозирующий героторный узел насоса-дозатора 3 в соответствующую полость «R» или «L» рулевого гидроцилиндра 9 в объеме, пропорциональном величине поворота рулевого колеса, а масло из другой полости гидроцилиндра 9 поступает через каналы в золотнике и гильзе в сливную гидролинию «Т» и сливается в корпус гидроусилителя.

При прекращении поворота рулевого колеса гильза под воздействием центрирующих пластинчатых пружин насоса-дозатора 3 возвращается в нейтральное положение относительно золотника, цилиндровые гидролинии «L» и «R» запираются, а масло из нагнетательной гидролинии «Р» поступает через каналы в золотнике и гильзе на слив «Т», что обеспечивает сброс давления в нагнетательной гидролинии «Р» и разгрузку насоса питания 5.

Запертый объем масла в полостях гидроцилиндра 9 обеспечивает устойчивость направления движения трактора Беларус МТЗ-82.1, 80.1 при наезде управляемых колёс на неровности дороги или почвы.

Если поток масла от насоса питания 5 слишком мал, или отсутствует (например, при остановленном двигателе, при неисправностях двигателя, насоса питания, при разрушении нагнетательного маслопровода или отсутствии масла в корпусе гидроусилителя), то при вращении рулевого колеса насос-дозатор 3 выполняет функцию ручного насоса, перекачивая масло из одной полости гидроцилиндра 9 в другую, что обеспечивает поворот направляющих колес.

В сливной гидролинии установлены обратные клапаны 1 исключающие поступление воздуха в насос-дозатор при ручном управлении (при остановленном двигателе, при неисправностях двигателя, насоса питания, при разрушении нагнетательного маслопровода или отсутствии масла в корпусе гидроусилителя).

Усилие на руле, прикладываемое оператором для создания необходимого давления масла в гидроцилиндре 9 при ручном управлении, значительно возрастает.

Устройство и принцип работы насоса-дозатора и гидроцилиндра рулевого управления тракторов с установленным ГОРУ с корпусом ГУР аналогично тракторам с установленным ГОРУ.

Регулировка осевого хода поворотного вала:

Для регулировки осевого хода поворотного вала 4 ослабьте контргайку 26, заверните регулировочный болт 24 до упора в торец вала, затем отверните его на 1/8 – 1/10 оборота и законтрите контргайкой 26.

Комплект переоборудования рулевого управления МТЗ-82 под насос дозатор (Передний ведущий мост)

Гидрообъемное рулевое управление МТЗ (ГОРУ)

Комплект рулевого управления предназначен для установки насоса дозатора на МТЗ-82 с передним ведущим мостом.

В комплект установки дозатора на МТЗ-82 с ведущим передним мостом входит:

1. Кронштейн МТЗ для установки гидроцилиндра ЦС-50  102-2301023-01

2. Кронштейн насоса дозатора к ГОРУ МТЗ

3. Рулевая тяга МТЗ с ГОРУ под гидроцилиндр  1220-3003010

4. Рычаг рулевой МТЗ левый с ГОРУ  72-2308075-01

5. Рычаг рулевой МТЗ правый с ГОРУ  72-2308074

6. Гидроцилиндр рулевой МТЗ ЦС 50-3405215 (укомплектован пальцами и штуцерами для подключения РВД.)

7. Насос дозатор НД-160 (Danfoss Orsta Lifum) МТЗ для подключения рулевого вала и штуцерами для подключения.

8. Рукава высокого давления S24*1.5м (РВД)  с фитингол под L-90 градусов. (4шт.)

9. Гидробак МТЗ-80/82 для установки насос-дозатора

Комплект рулевого упраления для установки насос дозатора на МТЗ-80 с передним НЕВЕДУЩИМ мостом.

В комплект переоборудования рулевого управления на МТЗ-80 входит :                                              1. Кронштейн гидроцилиндра ЦС-50 на МТЗ  (Ф80-3001011)

2. Рулевая тяга МТЗ усиленная с ГОРУ  (1220-3003010)

3. Рычаг рулевой МТЗ левый с ГОРУ  (70-3001040-01)

4. Рычаг рулевой МТЗ правый с ГОРУ  (70-300104)

5. Гидроцилиндр рулевой МТЗ  Ц 50-3405215А (укомплектован пальцами и штуцерами для подключения РВД.)

6. Насос дозатор обьёмом 160  с валиком для подключения рулевого вала и штуцерами для подключения.

7. Рукава высокого давления S24*1.5м (РВД) с фитингом под L-90 градусов (4шт.)

8. Гидробак с кронштейном насос-дозатора к ГОРУ МТЗ.

Схема подключения насос-дозатора

Подключение без крана блокировки:

Контактное лицо: Роман

Телефон: +380 (97) 562-43-22

УСЛОВИЯ ДОСТАВКИ И ОПЛАТЫ

Установка насоса-дозатора на рулевую колонку своими силами

Здесь необходимо сразу же заметить, что процедура эта пусть и не отличается особой сложностью, но требует к себе повышенного внимания, а также наличия специфических навыков и познаний. Впрочем, невыполнимых задач не существует, поэтому при нужном терпении и правильном подходе, работу вполне можно выполнить и в домашних условиях.

На нём же будет закреплён и сам насос. Помимо всего прочего, такое решение позволит сохранить в неприкосновенности систему блокировки дифференциала. Работа же проводится в следующей очерёдности:

Рекомендации бывалых трактористов по смене насоса

Безусловно, есть в среде трактористов, как и в других отраслях жизни человека, свои умельцы (Кулибины), решающие, как поставить дозировочный насос, откуда его лучше стащить (снять) и куда монтировать. Это не оригинальные идеи, но право на жизнь они имеют. Итак, по порядку:

Конечно, такой метод в чём-то прост, но при наличии правильно растущих рук и заменяемых узлов с другой техники. При другом раскладе лучше пользоваться заводскими моделями насосов.

Устройство агрегата

В крышке 6 установлены манжета 9 грязесъемник , направляющие штока 13 , исключающие трение штока и крышки, и уплотнения штока

Насос техдозатор будет находится на нейтрале если система не получает воздействия — в таком случае он будет позволять проходить жидкой среде сразу в сторону слива. Видео по установке дозатора на МТЗ 80, 82 Список необходимых деталей: 1.

Основы выбора предусматривают обязательный учет производительности, норму рабочего давления особенности жидкости концентрация, вязкость, плотность. Давление настройки противоударных клапанов — от 20 до 21 МПа. К основным признакам относятся следующие факторы.

Предусматривает применение планетарного редуктора обратной связи. Шток гидроцилиндра через конический палец 10 соединен с поворотным рычагом 9 левого колесного редуктора, а корпус гидроцилиндра соединен с кронштейном 13, установленным на корпусе ПВМ.

Дозатор рулевого управления мтз 1 — крышка; 2 — уплотнительное кольцо; 3 — подшипник; 4 — корпус; 5 — ведущая шестерня; 6 и 8 — манжеты; 7 — ведомая шестерня; 9 — пластина. После срабатывания противоударного клапана в полость гидроцилиндра всасывается масло. Ремонт насоса дозатора своими руками обязателен, как уже говорилось выше, в случае загрязнения системы контура гидроусиления. Системы клапанов противоударного типа нужно чтобы настраивать уровень давления, непосредственно, внутри путей-магистралей, они активируются только в случаях сильной нагрузки, например, на плохих грунтовых дорогах.

Обратный клапан — обеспечивает функционирование насоса-дозатора в режиме ручного управления в качестве ручного насоса при неработающем насосе питания. Также такая картина будет наблюдаться при нагнетании насосом воздуха и плохом приводе питательного насоса от мотора трактора. Шарниры закрыты от загрязнения втулками 19 и защитными резиновыми чехлами Распределитель II состоит из гильзы 5, набора пластинчатых пружин 11 и золотника 3, соединяемого шлицами с хвостовиком приводного вала рулевой колонки.
Рулевая колонка мТз модернизация

Неисправности насоса дозатора МТЗ и их признаки

Любая неисправность дозирующего устройства или системы объемного рулевого управления приводят к осложнениям в работе системы управления. Чтобы восстановить функциональность системы, следует четко знать какой именно узел вышел из строя. Для этого есть ряд признаков:

Также одной из проблем в работе насосного оборудования контура гидроусиления является его загрязнение. Когда клапана устройства забиваются грязью и другими частицами, они не способны пропускать жидкость по системе и регулировать давление. В результате снижается функциональность системы и возможна ее поломка.

Конструктивные виды (достоинства и недостатки)

По конструкции дозирующие насосы могут быть всего трёх видов:

В первом случае насос состоит из входящего в цилиндр поршня, изменяющего объёмы пространства резервуара, и выдавливая тем самым необходимое количество рабочей жидкости. Преимущества поршневого вида в том, что он может вкалывать абсолютно при любом давлении, обеспечивая стабильный и неизменный расход.

Во втором (мембранном) виде насоса диафрагма по сути является стенкой камеры, через которую всасывается жидкость за счёт колебания. Не имея никаких движущихся частей, она предназначена для дозировки очень чистой воды и/или реагентов, что говорит о её способности справляться с абразивными (губительными) жидкостями.

И, наконец, в третьем виде насосов осуществляется проталкивающий (роликовый) метод действия. К сожалению, этот метод работы ограничивает использование насоса с плотными жидкостями и повышенными температурными режимами. Зато они безгранично долго работают на малых оборотах и способны также выполнять функции дозирующего устройства.
