Тележка для культиватора своими руками чертежи и размеры

Мотоблок без тележки – почти, «как песня без баяна»: культивировать можно, а вот перевезти груз не получится. Покупать фабричный прицеп дороговато, зато сделать самому вполне реально. При этом потребуется сварочный аппарат и опыт работы с металлом.

Состав, устройство и характеристики тележки для мотоблока

Планируя изготовление прицепной тележки своими руками, важно разобраться, что она из себя представляет. Состав и конструкция узлов и деталей заметно различаются в зависимости от потребности перевозки грузов и мощности двигателя агрегата.

В максимальной комплектации тележка для мотоблока состоит из следующих элементов:

Фото и описания интересных вариантов

Самодельщики уже придумали немалое количество оригинальных вариантов прицепов. Возможно, Вам подойдет один из нижеперечисленных в качестве образца.

Небольшая самосвальная тележка предусматривает маленькие колеса, простую конструкцию рамы и отсутствие тормозов. При этом сделать опрокидывающийся прицеп совсем несложно, надо лишь обеспечить поворотные петли и предусмотреть фиксацию кузова при движении.

Возможен и двухосный вариант. Такая тележка пригодна для перевозки тяжелого и объемного груза в паре с мощным мотоблоком, при этом необходим поворотный механизм передней оси и тормозная система будет явно не лишней.

Очень разумно использовать часть конструкции от тяжелого мотоцикла. В этом случае обеспечена мягкая подвеска на пружинах и амортизаторах. Колеса мотоцикла имеют небольшой вес и хорошо согласуются с нагрузкой. Шикарное автомобильное кресло повышает комфорт передвижения.

Увидев широкую лавочку, трудно удержаться от слов: «Прокати нас, Петруша, на тракторе». Если предстоит пользоваться мотоблоком вдвоем, конечно, следует обеспечить соответствующее сидение.

Если придется перевозить сено, следует предусмотреть высокие борта. Для этого необходимы гнезда по периметру бортов.

Прямо-таки карьерный самосвал, а не тележка для мотоблока. Впрочем, мощный двигатель с водяным охлаждением допускает перевозку большого количества земли.

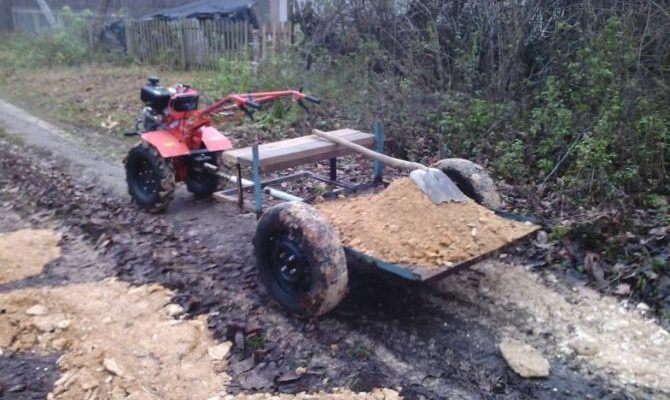

Этот неказистый с виду вариант показался наиболее практичным. Погрузочная платформа размещается низко, что облегчает загрузку и повышает устойчивость прицепа при движении. Подвеска на пружинах и амортизаторах плюс автокресло обещают комфорт водителю мотосредства. В целом, если не «Мерседес», то на крутой байк точно потянет.

Определяемся с размерами и готовим самодельные чертежи

Тележка для мотоблока – дело серьезное, так что начинать работу следует с чертежей. Понятно, что каждый самодельщик выбирает свои решения, однако размеры уже существующих изделий явно помогут.

Этими чертежами можно воспользоваться для сборки прицепа средних размеров с жесткой подвеской. В данном случае предполагается кузов из досок.

Этот чертеж поможет изготовить раму прицепа, представленного выше. Обычно для этих целей используется профильная труба сечением 25х25 мм или 20х40 мм.

Данная схема иллюстрирует параметры прицепа с подъемником. Телескопический упор легко изготовить из двух труб разного диаметра, вставленных друг в друга. На раме предусмотрен выступ, который фиксирует переднюю часть кузова от поперечных перемещений во время движения. Упор под дышлом обеспечивает фиксацию прицепа по горизонтали.

Этот чертеж поможет изготовить простую конструкцию с плоской погрузочной платформой. Легкий прицеп возможно изготовить из профильной трубы сечением 20х20 мм или уголка 45х45 мм.

Удобно использовать подвеску для прицепа от мотороллера «Муравей» или изготовить такую же своими силами. Два независимых рычага на сайлентблоках плюс амортизаторы с пружинами обеспечат высокую плавность хода.

Еще один чертеж прицепа с мягкой подвеской. В данном случае предполагается использование торсионной подвески от мотоколяски или «Запорожца». Замечу, вне зависимости от того, какую конструкцию Вы выбрали, хотя бы простейший эскиз рамы с размерами подготовить необходимо. Это поможет избежать ошибок, порчи материала и напрасных трат времени.

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.

Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент.

Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Описание прицепа

Уже на фото самодельного прицепа для мотоблока можно рассмотреть его основные элементы, но некоторые все менее заметны, поэтому их стоит выделить отдельно.

К основным и самым заметным деталям относятся непосредственно сам кузов, также колеса и крылья. Но также необходимы и тормоза на прицеп к мотоблоку.

Приоритетная задача такого дополнения к технике- это все-таки перевозка, а, значит, кузов должен быть выполнен из максимально прочных материалов.

Так помимо того, что он должен справляться с транспортировкой разных грузок, должен еще и выдерживать нагрузку неблагоприятных климатических условий.

При сборке стоит учитывать факт того, что габариты грузов могут отличаться, поэтому прицеп должен иметь такие борта, которые смогут при необходимости открываться.

Ни один современный прицеп не представляется уже без сидения. Можно его сделать еще более полезным, добавив емкость в виде ящика, которая будет располагаться снизу.

Также обязательно должно присутствовать в данном приспособлении дышло, так как благодаря ему устройство прицепа мотоблока соединяется с ним.

Прицепное устройство для телеги, прицепа мотоблока

Прицепное устройство для мотоблока представляет собой поворотный узел, который состоит из втулки, которая приваривается к дышлу телеги или адаптера мотоблока, а так же из оси с соединительной втулкой с одной стороны, которая фиксируется на заднюю скобу мотоблока пальцем диаметром 16 мм и с другой стороны фиксируется шайбой, гровером и гайкой М20х1,5.

Диаметр привариваемой втулки — 40 мм;

Длина привариемоей втулки — 80 мм;

Высота установочной втулки на скобу мотоблока — 70 мм. (есть готовые шайбы под скобы высотой 90 мм, 100 мм);

Диаметр отверстия под палец — 16 мм.

Материал — углеродистая качественная конструкционная сталь Ст35

Устройство сделано из цельных металлических заготовок, очень качественная и надежная вещь.

Есть и другие прицепные устройства к мотоблокам, смотрите фото!

Фаркоп для мотоблока или сцепка для прицепа мотоблока (его еще называют сцепка-дышло для прицепа мотоблока, фаркоп для минитрактора) применяется на семейства мотоблоков Нева МБ, МБ-90, МТЗ, Агро (Агрос), Ока, Каскад, Целина, Луч, Угра, Мобил (МКМ-3), Чемпион, BRAIT (Брайт), Sadd 135, Varma и других мотоблоков с подобными соединительными размерами.

Данная сцепка отличный вариант для тех у кого имеются старые автомобильные прицепы которые с легкостью можно переделать как адаптер или телегу мотоблока.

Самовывоз — Истра (Московская область) или г.Москва Митино, по договоренности, возможна не дорогая доставка по России транспортной компанией СДЭК, Почтой России.

Примерная стоимости доставки 1 малой сцепки для мотоблока транспортной компанией СДЭК(наложенным платежом, т.е. оплата при получении в пункте выдачи):

Московская область: Балашиха, Реутов, Раменское, Подольск, Троицк и аналогичные по удаленности города — 220 руб.,

Можайск, Дмитров, Клин, Серпухов, Кашира — 230 руб.

Тула, Калуга, Рязань — 250 руб.

Санкт-Петербург, Владимир, Ярославль, Иваново, Вологда, Нижний Новгород, Чебоксары, Курск, Орел, Воронеж, Смоленск, Брянск, Тамбов, Саратов, Казань, Волгоград, Череповец, Уфа, Самара — 250 руб.

Варианты прицепа

Есть немало моделей того, как сделать прицеп к мотоблоку своими руками, каждый из которых удобен в использовании. Принципиальное для любого выбранного варианта- это прочность материала, который будет использоваться непосредственно для изготовления.

Помимо стандартного кузова, который предполагает открывающиеся боковины, нередко устанавливается и кузов, аналогичный по функциям с самосвалом. То есть устройство может откидываться назад, тем самым облегчая разгрузку, что немаловажно особенно для большого объема работ.

Данный прицеп для мотоблока своими руками сделать несколько сложнее, поэтому его чаще приобретают в готовом виде. Однако, его полезность и эффективность выше, чем у первой модели, где просто открываются борта.

Делаем самодельный прицеп и прицепное устройство для мотоблока своими руками

Одной из самых полезных вещей на подворье является прицеп для мотоблока. Прицепы для мотоблоков разделяют на специализированные и универсальные. Кроме того, прицеп может использоваться вместе с мотоблоком. Поскольку каждая модель сельскохозяйственной техники имеет особенную конструкцию, данные агрегаты бывают, как малой, так и большой мощностью.

Средний вес груза, перевозимого в прицепе для мотоблока, составляет около 0,5 тонн. Именно поэтому прицеп к мотоблоку очень полезен для любого фермера, который занимается сельским хозяйством.

Также прицеп для мотоблока превосходно подходит фермерам, которые стремятся сделать собственную работу легче. Это достижимо благодаря возможности работать сидя, используя прицеп. Результатом этого становится повышение производительности обработки каждого участка. Дополнительное применение прицепа — надежная установка навесного оборудования.

Для многих людей мотоблоки с прицепом недоступное приспособление, из-за довольно больших цен. Именно поэтому мы рассмотрим, как самостоятельно сделать это нехитрое устройство. Сделанный своими руками прицеп для мотоблока отличается высокой мобильностью и качеством — именно те качества, которые ценит каждый фермер.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Фото прицепного устройства к мотоблоку

Начать стоит с аналитики примеров чертежей, которые можно увидеть в разных источниках. Далее на основе просмотренного и тех элементов, которые есть в наличии, необходимо создать свой эскиз.

Чем подробнее в нем будут описаны все крепежи, тем на практике возникнет меньше сложностей. Должны быть обязательно проработаны оптимальные размеры прицепа для мотоблока. Для сборки конструкции важно умение использовать сварочный аппарат.

Стоит отметить, оно является одним из ключевых факторов для получения качественного результата на выходе. В прицепе может быть как два колеса, так и 4. Какое количество будет на конкретной модели определяют предполагаемые на него нагрузки. Но все-таки основой, которая вывозит на себя всю конструкцию, является рама.

Наиболее надежно для использования, если она представляет литую конструкцию, где уже распределено и место для колес.

Первый этап ‒ подготовка необходимых деталей и инструментов

В общем это обычное сочетание кузова, рамы, колес и сцепки. Для монтажа самодельного прицепа к мотоблоку вам нужно приобрести (а возможно, они уже есть в хозяйстве) такие детали:

Конечно, вам не обойтись при монтировании тележки для мотоблока без необходимых инструментов: болгарки для резки деталей, электрического лобзика, шуруповерта и сварки.

Самый простой прицеп

Что касается колес, то это тот случай, когда бывшие в употреблении даже более практичный вариант для конструкции, так как они обладают наиболее оптимальными ступицами.

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Совет. Чтобы транспорт прослужил долго и не ломался, следует периодически выполнять его техническое обслуживание, которое заключается в ежедневной чистке после работы и смазке соединений.

Фото самодельного прицепа для мотоблока

Всем известная тачка – древнее приспособление, которое помогает нам до сих пор. Ее конструкция менялась с течением времени, и теперь в любом строймаркете можно приобрести стандартный вариант по приемлемой цене. Тем не менее, обстоятельства заставляют людей делать своими руками что-то свое, исходя из насущных потребностей и возможностей. Предлагаю к изучению чертежи и размеры, фото и описания интересных идей самодельной садовой и строительной тележки.

Какие делают тележки для перевозки грузов

Тележка и тачка — это практически одно и то же приспособление для перевозки грузов вручную. При этом тачкой принято называть инструмент с одним колесом, хотя бывают и с двумя. Своими руками делают садовые тачки и с тремя, и с четырьмя колесами. Это один из параметров инструмента, перечислим другие:

Давайте оценим фото самодельных приспособлений. Постараемся что-то подобрать в качестве основы для Вашей конструкции.

Наиболее доступный вариант – изготовить тачку из досок, так как при этом не требуется сварка. Достаточно простая конструкция, надежности которой достаточно для постройки дачного домика. В данном случае колесо находится впереди, так что ровно половина груза придется на руки и поясницу человека. У любой садовой тачки с одним колесом есть еще один недостаток, который может быть определяющим – низкая устойчивость.

Однако есть и преимущества:

Эта тачка изготовлена своими руками специально для перевозки дров. Конструкция проста, и ее нетрудно повторить. Велосипедное колесо большого диаметра замечательно подходит к условиям леса. Однако половина груза вновь достается человеку.

Тележка для перевозки плитки и кирпича хорошо продумана: центр тяжести приходится на ось колес, груз не требуется высоко поднимать. Подрамник для груза подвешен на вращающихся элементах и опускается на грунт при необходимости. Два колеса и регулируемый упор обеспечивают хорошую устойчивость и при передвижении, и при погрузке.

Тележка апилифт хорошо подходит для перевозки пчелиных ульев. Специальный механизм со шкивами и тросом помогает забрать груз с земли и переместить вверх, обеспечивая расположение его центра тяжести над осью колес.

Удобно использовать бочку в качестве корыта для садовой тачки. Остается приобрести пару колес, немного труб и поработать сваркой.

Использование колес от старого мотоцикла или велосипеда – разумное решение. Неоспоримые преимущества:

Эта конструкция предназначена для перевозки сена. Две вилки от велосипедов, пара колес и спинка от кровати – вполне реальные комплектующие в условиях села.

Как видите, велосипедные колеса пригодны даже для перевозки кирпича. Тележка для велосипеда из досок не долговечна и подойдет для временного применения.

На тачке для инструмента можно перевозить хоть ружья, хоть лопаты. Конструкция тележки при этом примерно одинаковая.

С помощью тачки можно доставить воду к удаленному огороду, дереву, домашней утвари. Перед нами фабричные варианты конструкций, однако специальный мешок для воды подойдет и для самодельной тачки.

Помните, как Том Сойер убедил Гекльберри Финна покрасить забор? Последуйте примеру и сделайте тачку с мотором своему сыну. В благодарность он перевезет для Вас содержимое всего карьера по соседству.

Хотите что-нибудь покруче? Не вопрос! Старая бочка и автомобильное колесо – вполне доступные атрибуты. Как видите, дизайн тележки имеет значение.

Проекты, чертежи и размеры самодельных конструкций

Прежде, чем браться за работу, нужно подготовить проект, то есть чертеж или эскиз изделия. Самодельщики редко повторяют существующие конструкцию целиком и обязательно придумывают что-то свое. В таком случае полезен набор чертежей различных тележек, опираясь на которые можно подготовить собственный.

При этом следует руководствоваться следующими соображениями:

По данному чертежу можно сварить стандартную строительную тачку для сыпучих материалов с одним колесом. Для этой конструкции хорошо подойдет корыто, изготовленное из оцинкованного металла.

На этом фото представлен двухколесный вариант с высокой платформой. На ней удобно перевозить крупные предметы, например, ящики.

Перед Вами еще один вариант высокой тележки, теперь уже на велосипедных колесах. Ее можно использовать как вручную, так и прицепить к велосипеду.

Эта платформа также предназначена для крупногабаритного груза. Она имеет одно колесо и может передвигаться только вручную.

Вариант на небольших колесах предполагает ровное и плотное основание для передвижения. На такой грузовой тележке удобно перевозить большие и тяжелые вещи, например, улья или холодильник, так как их не требуется поднимать высоко.

Конструкцию с деревянным колесом следует рассматривать как декоративную поделку для сада. Декорацию из дерева или фанеры следует хорошенько обработать, окрасить и разместить в ней цветы.

Как сделать садовую или строительную тачку своими руками

Для изготовления самодельной тележки подойдут самые разные подручные материалы. В данном случае используется трехколесный велосипед и фабричное корыто. Для него сварен подрамник из трубы с патрубком, который вставляется вместо руля и фиксируется штифтом. Вместо сидения закреплен подшипник.

К подрамнику саморезами прикручен лист металла, в результате чего при повороте рукоятки поворачивается и переднее колесо. Теперь на раму можно установить электродвигатель и соединить его велосипедной цепью со звездочкой заднего колеса. Монтируем на вилку аккумулятор — и самоходная тележка поехала!

Простейшую самоделку из досок или фанеры можно изготовить по приведенному образцу. Для крепления колеса необходимо установить накладки из металла.

В данной конструкции и колесо изготовлено из древесины, а для его усиления предусмотрено металлическое кольцо. Тачка вполне рабочая, но лучше такую сделать в декоративных целях.

Эта одноколесная тележка разработана специально для дачи и сада. Исходя из размеров ящиков, основа конструкции состоит из двух труб 25х1300 мм и двух отрезков 25х530 мм. Вилка для колеса изготовлена из того же материала, длина трубок определяется радиусом колеса. Высота опор также диктуется размером колеса. Для стыковки трубок в углах надо срезать их под углом 45 градусов.

Для организации площадки приварены полосы шириной 20 мм. Опоры имеют круглые «башмаки» диаметром 100 мм. Крепление стоек усилено подкосами из уголка 20х20 мм. Для платформы над колесом делается рамка из того же уголка в соответствии с размерами ящика. К рамке варится еще четыре уголка в качестве бортика для фиксации ящика. (Вероятно, достаточно и одной рамки.)

Теперь ящик надежно зафиксирован. Для монтажа платформы к ней добавлена вертикальная стенка. Платформа монтируется на раму с помощью сварки. Два подкоса из уголка надежно ее фиксируют.

К платформе добавлена спинка для удержания ящика при подъеме тележки. Колесо устанавливается на оси. Между ним и рамой предусмотрены шайбы для организации зазора. На ось накручивается по две гайки с каждой стороны, внешние – закрытые.

Теперь следует хорошенько зачистить места сварки и покрасить металлическую конструкцию. В качестве ручек подойдут стандартные велосипедные. Возможно, Вы захотите посмотреть видео сборки тележки.

Двухколесная тележка для велосипеда также имеет право на жизнь. Однако подобная деревянная конструкция прослужит недолго и подойдет лишь для временного использования при перемещении небольших грузов. Для увеличения срока службы самоделки крепление колес необходимо усилить раскосами под тележкой.

В надежности этой конструкции не возникает сомнений, однако и весит она немало. Фото наглядно демонстрируют конструкцию и размеры изделия.

4-х колесная тачка выдержит немалую нагрузку. Поворотная ось обеспечивает необходимую маневренность. При этом маленькие колеса уместны только для плотного и ровного основания. Несущая рама изготовлена из профильной трубы 40х40 мм, подрамник корыта и поворотная ось — из профиля 20х40 мм, укосины — из трубы 20х20 мм. Для фиксации поворотной оси предусмотрен штифт с пружиной. Он закреплен с помощью шплинта.

Эта практичная конструкция изготовлена из профильной трубы сечением 20х20 мм и оцинковки. Для ее изготовления используется минимальное количество простых деталей.

Размеры рамы представлены на чертежах. Четыре листа оцинковки удобно крепить к профильной трубе каркаса с помощью саморезов со сверлом.

«Стоит ли игра свеч»

Действительно, а стоит ли делать тачку своими руками, в принципе? В большинстве случаев ответ отрицательный, и мы видим, что их покупают в магазине. Конечно, приобретать все необходимое и тратить массу времени, чтобы повторить фабричный вариант смысла не имеет, так как заводское изделие будет дешевле. Однако существует ряд обстоятельств, при которых люди берутся за работу:

Может быть, Вам будет удобнее приобрести готовую тачку и доработать по своему усмотрению. В любом случае желаю удачи в исполнении задуманного. Когда же самоделка отслужит свой срок, ее можно вновь покрасить, наполнить цветами и водрузить на «вечную стоянку».

Как сделать прицеп для мотоблока своими руками? Схемы и чертежи двухосных с тормозами самосвалов из задней балки ВАЗ 2109

Дачное хозяйство требует наличия вспомогательных технических устройств. Одним из таковых является мотоблок — незаменимая вещь, когда дело касается обработки земли или перевозки тяжёлых грузов на определённые расстояния.

Для последнего важно приобретать тележку. С прицепами обычно не бывает проблем: тысячи моделей доступны к покупке и моментальному использованию.

Иногда бывают ситуации, когда «фабричные» агрегаты ломаются после нескольких месяцев работы. Из такого положения есть выход — соорудить прицеп для мотоблока собственноручно. Расходы средств и усилий в этом плане значительно сокращаются.

Назначение прицепов для мотоблоков

Подобные узлы значительно облегчают транспортировку различных грузов (бытовых, сельскохозяйственных и прочих). Обязательным условием является соблюдение приемлемых нагрузок, обычно указываемых в технических паспортах фабричных моделей.

Сфера применения обширна: небольшие частные усадьбы, фермерские хозяйства небольшой площади, объекты строительства, а также коммунальные предприятия.

Что касается прицепов для мотоблоков, то они способны решать следующие задачи:

Размеры навесных конструкций

Фабричные прицепы под мотоблоки выполняются исходя из габаритных характеристик. От них зависит грузоподъёмность платформы. Если речь идёт о ручной постройке таковой, то во внимание нужно брать следующие параметры:

Заготовка материалов и инструментов

Перед постройкой ручного «тягача» важно учесть определённые нюансы. Например, какую нагрузку должен выдерживать прицеп, какие габариты следует подобрать для оптимальной вместимости, а также наличие определённых материалов.

Имеющим навыки по работе с металлом следует приобретать сварочный аппарат, а также кузнечные принадлежности вроде кувалды и наковальни.

Чертёж для самодельного прицепа

После выбора материала изготовитель может приступать к следующему этапу работы — проектированию. Схемы должны затрагивать следующие узлы: кузов для перевозки сырья (предметов), сиденье водителя, раму.

Разумеется, профессиональное механическое образование при этом необязательно, но наличие чертежа значительно упрощает процесс.

Необходимость тщательной подготовки объясняется просто: тележка для мотоблока требует разметки габаритов с указанием труднодоступных участков. Не менее важная часть — это указание компонентов и крепежей для объединения ходовых и несущих частей в единую систему.

Технология сборки прицепа

Выполнение такой работы подразумевает работу над отдельными фрагментами будущей тележки. Основные моменты на примере металлической конструкции приведены ниже.

Корпусная рама

Такой элемент известен как несущая конструкция. Размеры площадки намечаются исходя из габаритных характеристик рамы. Каждую неточность нужно вовремя устранить — в противном случае эксплуатационные характеристики самодельного тягача пострадают, а крепежи не смогут «вставать» на свои места.

Дальше в ход вступает продольный профиль, соединяемый со стойками лицевой части выпусков. Затем присоединяется их обвязка (сечение — 25 миллиметров).

Подвижная ходовая часть

Начальный шаг этого процесса — работа над водительским креслом (оно может быть пластиковым или деревянным). Детали, испытывающие предельные нагрузки, следует укреплять рёбрами жёсткости. К мотоблоку обязателен шарнир для присоединения сидения.

Наиболее удобный вариант — система «труба в трубе»: благодаря ей колёса могут поворачиваться самостоятельно. Что касается крепёжных элементов, то для кресла лучше всего подходят болты, шпильки и гайки (для первых следует вытачивать отверстия).

Конструирование и обшивка кузова

После работы над рамой и подвижной составляющей прицепа можно заниматься формированием кузова. Лёгкие конструкции обходятся без крыши, но борта обязательны для удерживания грузов. Универсальное решение — сколотить деревянные доски и брусья в единый лоток, затем закрепить его к раме.

Обшивка позволяет защитить уязвимый кузов от негативных проявлений погоды. Для наружной части незаменимым решением выступают листы алюминия, не поддающиеся ржавчине.

Что касается «внутренностей», то тут возможно работать с большинством материалов (всё зависит от задач, которые будет решать тележка для мотоблока). Экономичным вариантом становится берёзовая фанера; надёжной альтернативой выступают листы ламината.

Устройство тормозов

Классические тормозные агрегаты устроены из таких компонентов:

Как и в случае с автомобилями, колёсам самодельных тягачей достаточно иметь классические барабанные тормоза.

Механизм сцепления мотоблока с прицепом

Такая часть функционирует благодаря интенсивному трению деталей (износ системы гарантирован для фабричных моделей). Порядок работы таков:

Изготовление культиватора

Это устройство помогает дачникам заботиться о посевах кустарников и деревьев. Процесс ручного изготовления культиватора значительно упрощён по сравнению с вышеприведёнными инструкциями для прицепов.

За основу можно брать производственные аналоги домашних мясорубок; знание сварочного дела при этом обязательно. Вал для культиватора можно сооружать из лома. Насадку прибора обкалывают кувалдой, а получившаяся втулка помещает винтовые зацепы (сделанные из автомобильных рессоров).

Прицеп на двух осях

Классическим прицепам достаточно иметь одну ось для дачных работ. Ничто не мешает совмещать два подобных элемента; в итоге конструкция получает преимущества вроде увеличения грузоподъёмности.

Модели также получают дополнительную устойчивость — самодельные варианты способны перевозить крупногабаритные предметы вроде домашней мебели без значительных повреждений.

Фото как сделать прицеп для мотоблока
