Тормоза на мотоблок Нева, Агро, Зубр: установка сцепления своими руками на видео, фото

Тормоза на мотоблок Нева, Агро, Зубр: установка сцепления своими руками на видео, фото Мотоблоки

Все, что вы хотели знать о прицепах | автор топика: rhiana

Является ли Ваша компания официальным представителем завода-изготовителя? Да, имеет прямой контракт с Эстонским заводом и является официальным дистрибьютором в России.Вы продаете прицепы только оптом? реализует продукцию завода через собственную дилерскую сеть, а также продает прицепы в розницу.

Как долго нужно ждать мой заказ? Все модели прицепов находятся на центральном складе дистрибьютора в Санкт-Петербурге и на складах дилеров в регионах. Поэтому получить Ваш заказ Вы сможете очень оперативно.

Отправляете ли Вы прицепы в регионы? Да, мы сотрудничаем со многими компаниями-перевозчиками и можем отправить Ваш заказ в любой регион.

Я приобрел прицеп. Нужно ли мне его регистрировать в ГАИ? Также как и любой автомобиль, прицеп должен быть зарегистрирован в ГАИ в течение 5 суток со дня приобретения. Вы можете сделать это самостоятельно, либо заказать данную услугу у дилера-продавца. При регистрации владельцу выдается свидетельство и номерной знак.

Должен ли прицеп проходить техосмотр? Техосмотр прицеп тоже должен проходить. Прицепы подлежат техосмотру один раз в два года, если с года их выпуска прошло не более пяти лет (включая год выпуска), и один раз в год, если прошло более пяти лет. Месяц представления прицепа на осмотр указывается в талоне технического осмотра.

Надо ли страховать автоприцеп на легковой автомобиль? Страховать прицеп НЕ требуется.

Надо ли платить транспортный налог за прицеп? Платить транспортный налог за прицеп НЕ надо. По действующему законодательству, прицепы, как не относящиеся к самоходным транспортным средствам, транспортным налогом не облагаются.

Какие нужны права, чтобы ездить с прицепом? По действующему, на данный момент, законодательству, прав с категорией «В» достаточно, если разрешенная максимальная масса буксируемого прицепа не превышает 750 кг. Либо если разрешенная максимальная масса прицепа не превышает массу снаряженного автомобиля, относящегося к категории «В», а разрешенная максимальная масса такой комбинации транспортных средств не превышает 3 500 кг.

Прицеп можно использовать с любым автомобилем? Да, если разрешенная максимальная масса прицепа не превышает массу снаряженного автомобиля, относящегося к категории «В». Что касается прицепного узла – фаркопа, то технически его можно поставить на любой автомобиль.

Как нужно дооборудовать автомобиль, чтобы использовать прицеп? Как уже упоминалось, необходимы — установка фаркопа, а также выведение дополнительной электропроводки для световых приборов (габаритов, поворотников и стоп-сигналов) прицепа.

По каким параметрам подбирается прицеп к автомобилю? Прежде всего, нужно ответить на вопрос: для чего вам нужен прицеп – возить доски-кирпичи, гидроцикл или катер? А может, мобильный дачный домик? Далее внимательно читаем технические характеристики прицепа и оцениваем, вписывается будущий состав в категорию «В» или нет.

Нелишним будет ознакомиться и с инструкцией к своему автомобилю, где присутствует пункт «максимальная масса буксируемого прицепа оборудованного/не оборудованного тормозами». Эти сведения можно поискать в Интернете или позвонить на дилерскую станцию.

Готовые варианты

Если начать сравнивать заводские телеги для мотоблоков цены их покажутся просто заоблачными, учитывая то, что применяться такое изделие будет на ограниченной территории и по простому маршруту.

Хотя их качество все же привлекает внимание многих владельцев мотоблоков, которые по тем или иным причинам не занимаются их изготовлением в домашних условия. Хотя посмотреть есть на что – оцинкованные борта и днища, тормоза на любой вкус и мягкие сидения с подножками – практически все виды комфорта.

Можно получить даже гарантию на изделие. Но, поскольку все они производятся по определенных стандартах, их размеры, грузоподъемность и общее удобство конструкции, зачастую не соответствуют запросам, которые ставят покупатели. Поэтому, серьезным является вопрос выбора – покупать или сделать самому?

  • Тележка ТПМ-350-1 для мотоблоков, оснащена ленточными тормозами, с не оцинкованным самосвальным типом кузова, имеет размеры 1,2 метра на 1 метр. Грузоподъемность этого изделия – 500 килограмм.
  • Тележка подходит для многих моделей мотоблоков, как зарубежных, изготовленных в Китае, таки для отечественных, в которых используются комплектующие поставляемые из Китая. Ее общая длина составляет 2,6 метра, а ширина 1,3 метра. Цена в среднем составляет около 18 000 рублей.
  • Тележка ТП-350-1 оцинкованная разборная для минитрактора, кузов которой полностью собран из оцинкованных листов стали, оснащена также светоотражающими элементами. При собственной массе в 90 килограмм, ее грузоподъемность составляет около 500 килограмм.
  • Размеры кузова 1,1 метра на 1 метр ровно. На эту телегу установлены дисковые тормоза, она является полностью разборной. Правда, в стандартной комплектации она подходит только для того, что бы цепляться к минитрактору.
  • Для того, что бы использовать телегу вместе с мотоблоком нужно будет дополнять ее необходимым креплением. Средняя цена такого изделия в среднем составляет примерно 20 000 рублей.
  • Прицеп – это тележка, которая, не смотря на название, может использоваться не только с мотоблоками данной фирмы, но также и с их аналогами. А их предостаточно, поскольку как и мотоблоки, она произведена в Китае. Продукция этой страны известна тем, что в разных моделях и даже фирмах используются одинаковые комплектующие, благодаря которым можно провести ремонт, заменяя детали в похожих моделях.То же касается и навесного оборудования, а точнее крепления для него.
  • Габариты кузова прицепа – 1,4 метра на 1 метр ровно, высота – 1,13 метра. Тип прицепа самосвальный с грузоподъемностью 350 килограмм. Из доступных удобств, которыми оснащены все без исключения прицепы этой модели – удобный бардачок, который расположен под сидением.
  • Средняя цена такого прицепа составляет примерно 17 000 рублей.

Как действуют подобные тормоза?

Важным отличием между использованием подобных устройств на автотранспорте и прицепах является то, что на мотоциклах и автомобилях данная система является «резервной» и редко используется для остановки автомобиля. Основное ее назначение — неподвижность транспортного средства на парковке.

Схема тормозов для прицепаОднако этот механизм достаточно оптимален для тормоза на мотоблок. Подобная система может функционировать не только при ручном управлении (рычагом), но и при использовании педали (если есть желание реализовать ножное управление). В этом случае водитель запускает тормозное устройство по мере необходимости, исходя из оценки обстановки. Такие варианты тормоза для мотоблока применяются достаточно часто и на тяговом механизме.

Передачи в подобных устройствах механические, осуществляются при помощи тросов. Условно можно выделить 3 участка передачи: первая — рычаг-клапан, вторая — клапан-барабан, третья — барабан-колесо. При этом важно обеспечить взаимодействие между этими участками, для этого используют уравнитель.

Поскольку тросики обычно быстро изнашиваются, то настоятельно рекомендуется приобрести и установить на прицеп с тормозами новые тросы.

Управление такими тормозами осуществляется достаточно просто: для снятия тормоза следует сместить рычаг, ослабляя натяжение троса. Чтобы не тратить существенные силы для смещения рычага, рекомендуется предусмотреть в конструкции возвратную пружину, которую можно разместить в любом месте: непосредственно на тормозном механизме, тросике, уравнителе и т.д.

Устройство гидравлического тормозного приводаПри использовании тормозов с автомобиля, как основного материала, возможна установка выключателя контрольной лампы.

Его всегда устанавливают на автомобильные тормоза, однако для прицепа он лишний.

Установить его можно, но на работоспособность тормоза он не повлияет, поэтому его рекомендуется снять.

Как сделать тормоза на прицеп для мотоблока: видео

Для того, чтобы вам было понятнее то, что мы рассмотрели выше, мы предлагаем вам посмотреть видео с самодельными тормозами на прицеп к мотоблоку.

Похожие Записи:

    Как сделать адаптер к мотоблоку своими руками, чертежи, видео, фотоСамодельный прицеп к мотоблоку из жигулевского моста
    Чертежи и размеры прицепа для мотоблока

    Как сделать прицеп к мотоблоку своими руками, видео и чертежи

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты. Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы.

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском.

Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину.

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Часто встает вопрос, как сделать тормоза на прицеп к мотоблоку, так как на протяжении последних лет для ухода за дачными участками применяют мотоблоки (в том числе и самодельные), для которых часто делают прицепы своими руками.

Мотоблоки получили широкое распространение у дачников и фермеров. Это связано с относительно небольшой стоимостью этого устройства, большим кругом задач, которые оно может решать. Стоит помнить, что сам мотоблок представляет собой только ведущую пару колес (с двигателем, мощность которого позволяет не регистрировать блок как транспортное средство), а все сельскохозяйственные задачи (окучивание, боронование, транспортировка и т.д.) выполняются дополнительными прицепами-инструментами.

Большинство людей предпочитает делать подобные устройства к мотоблоку своими руками. Это не только оправдано экономически, но и позволяет создать оборудование, которое предназначено для работы в конкретных условиях (на определенном участке). Однако не стоит забывать о правилах безопасной эксплуатации подобных самоделок — следует обязательно предусмотреть самодельные тормоза на прицеп к мотоблоку для обеспечения безопасности использования этого устройства.

Конструирование простой телеги

Самый обычный прицеп способен перевозить от 450 до 500 кг груза и вмещать примерно 8 набитых мешков картошки. Если изучить чертеж, станет понятно, что самоходная телега будет состоять из таких обычных частей, как кузов, водило, рама, колеса и другие.

Каркас оптимальней всего будет сварить из купированных трубок, владеющих круглым или же прямоугольным сечением, также стальных уголков. Делать это предстоит на ровненькой поверхности, при этом с внедрением дуговой электросварки. Во время работы нужно, чтоб шов оказался равномерным на всех соединениях, которые после отшлифовываются болгаркой.

Помимо этого, рекомендована установка пружин, чтобы минимизировать тряску, возникающую при движении по колдобинам. Самосвальная телега не сможет функционировать без помощи колесной оси, представляющей собой штырь длиной в 1 метр, поперечник которого не превышает трех сантиметров.

Важно проследить, выбирая стержень, чтобы в результате его колеса не выходили за границы кузова. Собрать детали получится путем сварки через опорные углы, а также брусья каркаса с косынками, обладающими продольными шарнирами. Кстати говоря, так как основная нагрузка будет приходиться в точку, где происходит непосредственное присоединение прицепа, а также на поворотную зону, их надо бы дополнительно укрепить.

Кузов прицепа-самосвала делается либо из металла, либо дерева – досок или фанеры. В любом случае толщина материала должна быть не менее 20 миллиметров, и лучше будет ее усилить при помощи уголков из стали. Чтобы соединить каркас и кузов, потребуются подпорки.

Помимо этого, важно продумать, с какими целями будет использоваться тележка. Если в ней будут транспортироваться мешки с грузом, то откидывающиеся борта вовсе не обязательны. Тем не менее для разгрузки стоит обеспечить открывающуюся заднюю стенку кузова либо же опрокидывающие механизмы для переворачивания устройства. Конечно же, все борта разрешается делать фиксированными. Кроме того, изнутри они должны быть гладкими.

Чтобы получившийся прицеп присоединялся к имеющемуся мотоблоку, потребуется специальная деталь, именуемая консолью. При этом соединительный механизм предстоит убрать в цилиндрический корпус продольного шарнира и закрепить специальным упорным кольцом.

Это позволит создать независимость колес телеги от колес мотоблока или другой сельскохозяйственной техники, а значит, упростить процесс ведения движущегося средства. Сцепка формируется из любого подходящего металлического фрагмента, длина которого определяется так, чтобы транспортным устройством было удобно управлять.

Колеса обычно собираются из подручных материалов – покрышек моторной коляски, объединяющихся с центральной частью, взятой у других запчастей. Обе оси затачиваются под диаметр подшипников взятой от коляски мотоциклетной ступицы. Для колесной оси потребуется стальной круг, диаметр которого достигает не менее трех сантиметров, который затем будет при помощи сварки комбинироваться с продольным шарниром и угловыми опорами.

Дно самой телеги удобнее конструировать из металлической пластины, толщина которой варьируется от 2 до 3 миллиметров. Подойдет также и обрезная доска, которая является более доступной, но менее устойчивой.

Помимо прочего, для водителя обязательно создается сиденье и подпорка для ног. Сидение либо закрепляется на сцепке, либо же монтируется прямо в кузове.

Насколько тормоза необходимы?

Тормоза внутри колеса

Кроме того, если есть уклон, то наличие тормозов полностью обеспечивает безопасность устройства. В качестве исходного материала можно использовать тормоза от мотоцикла или автомобиля. При этом следует уделить внимание различным видам тормозов. Так, например, стояночный тормоз (он же «ручник») не обеспечивает полное торможение груженого прицепа (если прицеп с мотоблоком на ходу). Поэтому применять подобное устройство для тормоза на мотоблок не следует.

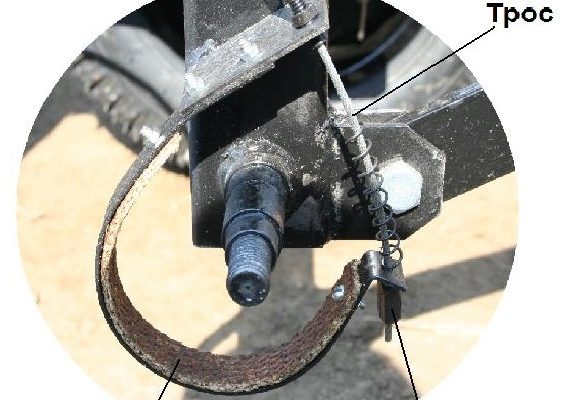

Некоторые умельцы для решения задачи применяют различные ленточные механизмы собственной конструкции, однако и они не являются выходом из ситуации. Ленточный механизм не способен остановить сразу движущийся прицеп, независимо от его нагрузки, кроме того, по мере износа ленты торможение будет производиться с возрастающим тормозным путем. Это является небезопасным, поэтому рекомендуется отказаться от реализации подобных устройств торможения.

Следует принять во внимание и тот факт, что в сельской местности проще достать старый мотоцикл и запчасти к нему, тормоза для мотоцикла более дешевы в магазинах автозапчастей, что делает их более доступными.

Радиальные тормоза мотоциклаПеределка тормоза с мотоцикла под устройство торможения для мотоблока своими руками не требует больших вложений и существенных затрат времени. Тормоза на прицеп делаются из мотоциклетных гораздо проще. Если на прицепе используются мотоциклетные колеса, то переделки будут минимальные. Подобное устройство позволит обеспечить быстрое торможение в движении и надежное удержание прицепа неподвижно на стоянке.

Прицеп на мотоблок – изготовление простой конструкции

Этот вариант подойдет для тех, кто не желает тратить свое время. Для работы потребуется подготовить такие материалы:

  • трубы из стали, размерами 25×25 мм;
  • трубы, размерами 60×30 мм;
  • лист из дюралюминия, толщиной 2 мм;
  • швеллер №5;
  • колеса с рессорами от автомобиля марки Москвич или ВАЗ;
  • лист стали, толщиной не более 0,8 мм;
  • комплект крепежей;
  • болгарка;
  • электрический лобзик;
  • шуруповерт;
  • сварочный аппарат.
  1. Для обустройства рамы сделайте 2 траверсы, используя с этой целью 2 уголка, размерами 25×25 мм – они будут играть роль поперечин в передней и задней части конструкции;
  2. Далее сделайте лонжероны, используя трубы 60×30 мм;
  3. Соедините все изготовленные детали посредством пяти абсолютно одинаковых поперечин – в результате у вас должна образоваться конструкция в виде решетки. При этом платформа применяемой решетки должна быть размещена с небольшими выпусками по отношению к лонжеронам, помещенным в траверсу и установленную поперечину. В дальнейшем к выпускам будут привариваться продольные трубы из стали;
  4. Далее приварите к продольным трубам 4 полностью одинаковых стойки. К верхней точке последних приварите обвязки, для создания которых воспользуйтесь уголком, размерами 25×25 мм;
  5. Чтобы самодельный прицеп имел откидные бортики, его рамки необходимо изготовить отдельно;
  6. Покройте решетку используемой платформы цельным листом из дюралюминия и закрепите его посредством болтов. Чтобы зашить бортики возьмите стальные листы меньшей толщины и приварите их к стойкам и обвязкам;
  7. Чтобы сделать балку вставьте друг в друга 2 швеллера с одинаковой длиной. Один из концов взятого швеллера должен быть оснащен колесными осями;
  8. Готовую балку прикрепите к лонжеронам, используя исправные рессоры. С этой целью концы последних наденьте на оси серьги и ранее установленного кронштейна;
  9. Для изготовления дышла воспользуйтесь прямоугольными трубами, размерами 60×30 мм. Рессоры в их центральной части приварите к балке;
  10. Если вам нужна двухосная конструкция, то передние концы используемых труб потребуется состыковать и приварить их к тягово-сцепному устройству мотоблока. Трубы в их задней части приварите к передним отрезкам лонжеронов. При этом обязательно учтите, что задние их концы должны располагаться внахлест на 20 см.

Тормоза на мотоблок Нева, Агро, Зубр: установка сцепления своими руками на видео, фото
Не забывайте, что телега на мотоблок должна быть оборудована поворотниками, габаритными огнями и стоп-сигналами. Изготовленная таким образом тачка сможет перевозить небольшой багаж практически на любые расстояния.

Самодельный тормоз для тележки мотоблока

У Кентавра 1080д есть тормоз, но он считается стояночным и если тележка прилично нагружена и крутой спуск может не помочь. Знакомый делал на тележку (переделанную с прицепа легкового авто) ленточные тормоза, но они оказались малоэфективны и тормозили плохо.

Пока самый удачный самодельный вариант (у кого я видел)у того-же знакомого. Этот тормоз на одно колесо, но по его словам работает отлично. Он взял барабан,тормозные колодки и диск (короче старое колесо в сборе обрезал спицы и выкинул обод) переднего колеса мотоцикла МТ.

Предварительно сняв тяги и трос на диске он отдал токарю на проточку.Барабан туго насадил на ступицу сзади зафиксировал приваривая кусочки толстой проволоки между ребрами барабана,а диск туго насадил на ось тележки,тоже зафиксировал втулкой и чтобы диск не провернулся приварил кусок трубы( где диск на МТ упирался в вилку.

Nik_n63 написал : У Кентавра 1080д есть тормоз, но он считается стояночным и если тележка прилично нагружена и крутой спуск может не помочь. Знакомый делал на тележку (переделанную с прицепа легкового авто) ленточные тормоза, но они оказались малоэфективны и тормозили плохо.

Пока самый удачный самодельный вариант (у кого я видел)у того-же знакомого. Этот тормоз на одно колесо, но по его словам работает отлично. Он взял барабан,тормозные колодки и диск (короче старое колесо в сборе обрезал спицы и выкинул обод) переднего колеса мотоцикла МТ.

Предварительно сняв тяги и трос на диске он отдал токарю на проточку.Барабан туго насадил на ступицу сзади зафиксировал приваривая кусочки толстой проволоки между ребрами барабана,а диск туго насадил на ось тележки,тоже зафиксировал втулкой и чтобы диск не провернулся приварил кусок трубы( где диск на МТ упирался в вилку.

А может тут почитаем и посмотрим » >

Неплохо,но сложно и долго.Нужно проще и на готовую тележку.

Nik_n63 написал : У Кентавра 1080д есть тормоз, но он считается стояночным и если тележка прилично нагружена и крутой спуск может не помочь. Знакомый делал на тележку (переделанную с прицепа легкового авто) ленточные тормоза, но они оказались малоэфективны и тормозили плохо.

Пока самый удачный самодельный вариант (у кого я видел)у того-же знакомого. Этот тормоз на одно колесо, но по его словам работает отлично. Он взял барабан,тормозные колодки и диск (короче старое колесо в сборе обрезал спицы и выкинул обод) переднего колеса мотоцикла МТ.

Предварительно сняв тяги и трос на диске он отдал токарю на проточку.Барабан туго насадил на ступицу сзади зафиксировал приваривая кусочки толстой проволоки между ребрами барабана,а диск туго насадил на ось тележки,тоже зафиксировал втулкой и чтобы диск не провернулся приварил кусок трубы( где диск на МТ упирался в вилку.

Сборка рамы для прицепа к мотоблоку

Как сделать тормоза на прицеп к мотоблоку фото
Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью.
Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.Как сделать тормоза на прицеп к мотоблоку фото
Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью.
Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.Тормоза на мотоблок Нева, Агро, Зубр: установка сцепления своими руками на видео, фото
По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье.
Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.Как сделать тормоза на прицеп к мотоблоку фото
По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье.
Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.
