Трактор из мотоблока нева мб 2

Чтобы работа на садовом участке приносила удовольствие, ну или была более легкой, люди покупают мотоблоки или минитракторы. Но есть и такие, кто решает сделать минитрактор из мотоблока Нева своими руками, дабы снизить издержки. Для превращения мотоблока в четырех колесного помощника, можно приобрести адаптер с сиденьем.

Инструменты и выбор материалов

Перед тем как приступить к созданию конструкции мини-трактора нужно будет подготовить некоторые материалы. Нужно будет запастись следующие инструменты: болгарка, слесарный инструмент, дрель.

В основе двигателя для мини-трактора берется мотоблок, который оборудован пусковым устройством и колесами мотоколяски. Для конструкции мини-трактора понадобится разного размера металлические трубы, из которых монтируется рама и различные крепежные детали.

Рама самодельного минитрактора соединяется с помощью сварки из стальных уголков и металлической трубы. Для того чтобы наш минитрактор поворачивался обязательно предусматривается конструкция втулки и вилки. По корпусу подшипникового узла привариваются специальные «щечки».

Устанавливается с помощью сварки выходной вал к гнездам косынок, расположенных снизу рамы. Кузов конструируется из листа стали. Крепится сиденье на расстоянии метра от передней части конструкции и проводятся работа по оборудованию мини-трактора прицепными устройствами, которые послужат для закрепления различного плана прицепных устройств.

Подборка мотоблока

Подбирая мотоблок в линейке «Нева» для будущего миниатюрного трактора, нужно отталкиваться от следующих параметров: мощь, масса, разновидность двигателя, параметры плуга, ценовые аспекты.

Мощность. Она определяется площадью зоны, где будут проводиться работы. Чем она больше, тем мощнее должен быть мотоблок. Здесь самый оптимальный вариант – это Нева МБ-23. Сегодня это лидер по мощи среди всех представителей этой линии. Может трудиться и на очень твёрдых почвах. Создаёт усилие тяги в 180 кГС. Может разблокировать одно из колёс. Улучшает маневренность. В него могут внедряться двигатели различной мощности. Их сегодня весьма широкий спектр. Благодаря чему каждый мастер сможет подобрать подходящий вариант.

Обычно Нева МБ-23 представлена в таких вариациях: 10.0 и 8.0.

Данные первой: двигатель Briggs&Stratton, его мощь 10 л, число передач 4 (2), роль трансмиссии выполняет шестерёночный редуктор, наполняемый маслом, подходящий бензин АИ-92 и АИ-95, параметр обработки 86 – 127 см, обороты фрез от 20 до 160 (в минуту), проводит обработку на уровне 20 см. Данные второй: двигатель тот же, только с параметром 8 л, все остальные показатели идентичны. За «Неву МБ-23» сегодня необходимо выложить от 43 000 до 45 000 руб. Значение имеет приобретаемая модификация.

Если вам нужен агрегат поскромнее, можно приобрести Неву МБ-2. Это тоже очень производительная техника, но с менее мощным двигателем. У неё есть множество модификаций, например «6,5 Про» и «7,5 Про».

В них действует двигатель той же марки. В одной модификации её мощь 6,5 л, во второй – 7,5 л. Их схожие характеристики: в качестве трансмиссии цепной редуктор, подходящий бензин АИ 95 и 92, уровень обработки 20 см, её ширина – 86-127, обороты фрез от 20 до 160 (в минуту), масса — 98 кг, число передач 4(2). Отличительные показатели: — функциональный объём, у модели 6,5 он – 205 куб.см, у версии 7,5 достигает 215 куб.см, — топливный бак, его объём у первой модели 3,8 л, у второй – 4,6. Сегодня цена «Невы МБ-2» лежит в диапазоне 33000 — 45000 руб. Масса. Здесь действует следующее правило: чем сложнее земляные работы, тем выше масса мотоблока, и обратный принцип. Делая выбор между бензиновым и дизельным двигателем, основывайтесь на более важных для вас факторах. Если вам нужен тихий аппарат, быстро запускающийся в морозы, то отдавайте предпочтение бензиновому виду. Если требуется более экономичный аппарат с более сильной тягой и стабильными оборотами, приобретайте дизельную версию. Также эта версия лучше работает с трудными грунтами и значительными площадями. Параметр плуга. Он зависит от глубины предстоящей обработки. Лучше брать разборную модификацию, в которой можно регулировать ширину. Так сможете сделать настройку плуга для той или иной ситуации

Органы управления

Самодельное сцепление переносится в зону управления рулем, вся система обустраивается так, чтобы к ней был свободным доступ с водительского сиденья.

Минитрактор на базе мотоблока Нева

На самом деле мини-трактор можно переоборудовать из любой модели мотоблока, подойдет и Зубр, Кентавр и Нева. В любом случае даже заводской сборки мини-трактор представляется собой конструкцию в основе, которой лежит уже мотоблок, поэтому такая переделка вполне осуществима. Перед сборкой всех деталей облегчив свой труд можно, посмотрев чертежи самодельных минитракторов в интернете.

Все трактора делятся на три группы: самодельные, переделанные с использованием заводских запчастей и сделанные в заводских условиях. Перед тем как приступить к переделыванию мотоблока, нужно его для начала приобрести, выбрав с заводской сцепкой или самодельной. Все это нужно для использования будущего нашего мини-трактора, который должен будет готов выполнить любую деятельность, включая перевозку тяжелых грузов. Планируем оснастить нашу конструкцию рулем от автомобиля, сиденьем, тормозами и педалями тормозов.

Чаще всего для модернизации используется мотоблок Нева, так как это на сегодня самый мощный двигатель с объемом 8,5 литров. Если использовать этот мотоблок понадобится минимум доработок при создании мини-трактора.

Перед тем как приступить к созданию конструкций, нужно продумать о том, как будет соединен кузов с моторным блоком. В том случае, когда вы взяли мощный мотор можно придумать кузов переоборудовать из прицепа, например, от мотоцикла. Любой способ соединения можно посмотреть, изучив видео в интернете по этой теме.

Под мотоблок нужно изготовить самосвал–адаптер. Если у вас есть подходящие материалы, то это будет очень легко. Основная конструкция по креплению рамы позволит мини-трактору из мотоблока поворачивать, наклонять прицеп. При самодельной сборке мини-трактора важным моментом будет грамотное размещение всех узлов и агрегатов. Тормозная конструкция размещается на выходном валу. Включение мотора остается заводским. Существует много способов переделки мотоблока в мини-трактор, мастера «самоделкины» каждый раз придумывают новые возможности модифицировать мотоблок в более продвинутое техническое средство. Но в этом случае полет вашей фантазии не должен ограничиваться конкретными схемами и чертежами, иногда свой собственный опыт и техническая база может дать более продвинутый результат в создании мини-трактора своими руками.

Для чего нужен минитрактор?

Минитрактор выполняет те же функции, что и мотоблок, но с той разницей, что вы на своей технике будете ехать, а не толкать ее впереди себя. Также вы сможете установить дополнительное оборудование и модернизировать свой агрегат еще больше. Например, установить несложный механизм и ковш, сделав аналог экскаватора, или прикрепить прицеп и перевозить разные грузы.

На таком агрегате вы с легкостью сможете передвигаться даже по дорогам, предварительно прикрепив фары и габаритные огни. Также вы сможете его еще больше улучшить, прикрепив навес, защищающий от палящих лучей солнца.

Если вы думаете, что сделать минитрктор из мотоблока Нева своими руками — достаточно трудная и затратная работа, то вы ошибаетесь. Вы можете использовать подручные материалы, однако в продаже даже имеются специальные комплекты всего необходимого для этого процесса. Более того, в сети Интернет есть масса чертежей и схем от тех, кто уже это делал.

Есть общие рекомендации, которые помогут вам сделать минитрактор надежным и долговечным. Так, мотоблок должен быть достаточно мощным, чтобы его силы хватило на передвижение будущего агрегата и выполнение всех задач. Если же ваша модель менее мощная, то вместо рамы вам следует сделать адаптер.

Общий экскурс в технологию

С конвейера Минского тракторного завода за многие десятилетия его существования сошёл широкий модельный ряд мотоблоков. Для тех, чья деятельность тесно связана со вспашкой земли, хорошо знакома классическая модель МТЗ 05. Этот мотоблок, выпущенный ещё в советские годы, пользуется спросом и сегодня, и он удачно переделывается под минитрактор. Однако для производства пререломки самыми подходящими являются модели МТЗ-12 и МТЗ-09Н. Во-первых, это самые мощные мотоблоки, что повышает производительность. Во-вторых, сама конструкция агрегатов позволяет легко и быстро переделать их под минитрактор. Это экономит ваши личные трудозатраты, время и средства.

Особенностью мотоблоков МТЗ является то, что они оснащаются 2-цилиндровыми дизельными двигателями, а самодельные минитрактора на их базе получаются не трёх-, а четырёхколёсные.

Альтернативные варианты

Для переделки в минитрактор используются не только мотоблоки, выпущенные МТЗ, но и продукция других брендов. Каждая модель имеет свои особенности, но в целом алгоритм сборки мало отличается.

«Нева», «Кентавр», «Зубр», «Агро»

Мотоблоки «Нева» оснащаются двигателями Subaru. Машины обладают большой мощностью и довольно тяжёлые, поэтому переделка их в минитрактор упрощает управление. С конструкцией данной марки поставляется сцепной механизм. Он предназначается для различного навесного оборудования, таким образом, решается проблема его соединения с машиной. Мотоблоки «Кентавр» оснащаются дизельным мотором. Он монтируется в передней части рамы, что традиционно для такой техники. Тем временем крутящий момент коммуницируется на заднюю пару колёс посредством использования ременной или шестерёнчатой передачи.

Под торговой маркой «Зубр» выпускаются мотоблоки разной мощности. Для их реконструкции в минитрактор рекомендуется использовать тяжёлые модели. Они оснащаются системой жидкостного охлаждения, что даёт возможность работать при неблагоприятной погоде. Для построения системы управления можно использовать «вазовский» редуктор, а для системы остановки берутся механические тормоза ленточного типа.

При производстве минитрактора из мотоблоков «Агро» помните об одной важной особенности. Их штатная ось характеризуется малой прочностью на излом, тем самым повышается риск разрушения во время работы. Чтобы избежать подобного, надо её укрепить. Для этого используют модернизированные колёсные редукторы, предназначенные для внедорожников «ВАЗ» или «ЛуАЗ».

«Ока», «Салют», «Каскад»

Минитракторы, сделанные из мотоблока «Ока», оснащены КПП реверсивного типа, включающими две скорости. При переделке оборудуются рамой и полным приводом, делающим ведущими все колёса. Мотор устанавливают спереди, для его защиты предусмотрен заводской капот. В задней части расположена раздаточная коробка. Там же находится и привод обоих мостов с цепными редукторами.

В мотоблоки «Салют» устанавливаются двигатели передовых торговых марок. Их мощность обычно варьируется в пределах 6–7,5 л/с. КПП оснащена двумя основными и дополнительной понижающей передачей. Кинематическая схема предусматривает использование двух клиновых ремней, благодаря чему:

Если изготавливать минитрактор из мотоблока «Салют», целесообразно увеличить колёсную колею задней и передней оси до 1200 мм. Эта манипуляция повысит устойчивость транспортного средства. Для ведущих колёс, а их может быть как два, так и все 4, берутся только штатные покрышки.

При самостоятельном изготовлении минитрактора из мотоблоков «Каскад» в конструкции его заднего моста можно использовать «чулки» от старых заднеприводных «Москвичей» или «Жигулей». Во время работы «чулки» укорачиваются, что оптимизирует параметры колёсной колеи. Для построения системы управления удобно использовать поворотную балку от автобусов ПАЗ, в то время как ступицы и редукторы берутся от «Жигулей».

Основные рекомендации

Вначале необходимо сориентироваться с выбором подходящей модификации агрегата. Он должен обладать необходимым резервом ресурса, чтобы обеспечить требуемую тягу для возделывания почвы посредством навесных приспособлений – окучника, плуга и тому подобное.

Чтобы узнать, что потребуется для сотворения полновесного мини-трактора, необходимо для начала рассмотреть его базовые составляющие.

Если у фермера есть мотоблок, то садово-огородные работы проходят намного легче. Однако у мотоблоков есть один недостаток и заключается он в том, что за ним приходится ходить. И когда нужно провести работы на больших площадях, то ноги подвергаются очень большим физическим нагрузкам. Чтобы облегчить этот процесс многие мастера занимаются переоборудованием своих мотоблоков в минитрактора.

Практически все мотоблоки Нева имеют достаточную мощность для переоборудования в минитрактор. Многие считают, что это трудоёмкий процесс, который требует практических умений и навыков, но это не совсем так. На просторах интернета есть большое количество различных чертежей и схем по изготовлению минитрактора из мотоблока Нева. Эти чертежи уже были собраны кем-то из людей, и их правдоподобность и правильность размеров подтверждена чьим-то опытом.

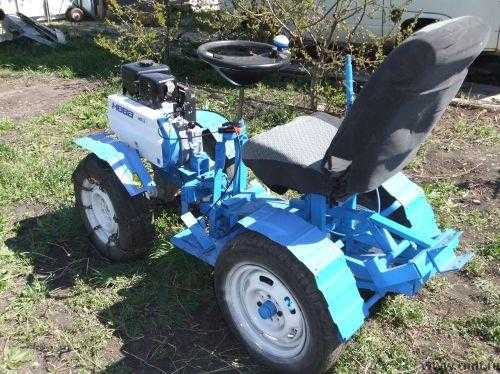

Вот примерно как выглядит собранный из мотоблока минитрактор и его эксплуатация:

Какой мотоблок подойдет для переоборудования?

Здесь следует чётко определиться с той мощностью, которая будет необходима. Ведь мало просто изготовить минитрактор. Двигатель должен быть способный приводить в движение не только навесное оборудование, но и вес самого мотоблока с рамой и человеком.

Наилучшим образом подойдёт модель Нева МБ-23С 9.0 PRO. Она имеет 4-тактный двигатель. А 9 лошадиных сил с головой хватит для образования тяговой силы, которой достаточно для приведения в действие плугов, культиваторов, окучивателей и т.д.

Если мощности не хватает, то самым простым решением является просто купить адаптер. Удобство конечно не того уровня, но можно передвигаться сидя. И это плюс.

Но минус заключается в том, что  использование некоторого навесного оборудования с ним не совместимо.

А вот с минитрактором совместимо:

Необходимые расходные материалы, детали и запчасти

Чтобы понять, что необходимо для изготовления, давайте рассмотрим основные элементы готового минитрактора:

Все эти составляющие можно купить в местах разборки автомобилей или на складах металлолома. Но к их выбору следует подойти ответственно. Зачастую они не совсем новые, следовательно их нужно тщательно осмотреть на целостность и дефекты. Ведь здесь нельзя допустить использование повреждённых комплектующих. В противном случае всё устройство будет работать не правильно.

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

Чертеж минитрактора из мотоблока Нева (передний)

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

Минитрактор из мотоблока Нева (задний)

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

Деталировка Минитрактора, запчасти

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Что говорят на форумах?

На форумах идёт активное обсуждение всех за и против минитрактора из мотоблока. Как лучше построить, какие материалы лучше выбрать, где взять и т.д.

«Мотоблок у меня есть давно. Хотел купить адаптер к нему, чтобы не ходить постоянно. Но наткнулся на идею с минитрактором. Сначала показалось не реально сделать её самостоятельно. Однако, не много вникнув, я понял, что здесь нет ничего тяжёлого. И это сделать мне по силам самостоятельно. Выбрал чертёж, на местном пункте приёма металлолома купил все комплектующие. И за месяц неторопливой работы собрал. Теперь соседи завидуют. А те кто говорят, что можно купить адаптер и радоваться, признайте, что у Вас просто руки не способны сделать минитрактор из мотоблока самому»

«Был у меня мотоблок. Работал я с ним около пары лет и не мог ему нарадоваться. Но я хочу постоянно совершенствоваться и изучать что-то новое. И так я задался вопросом, а почему я постоянно хожу за ним, есть ли какие-либо альтернативы? И нашёл. Выходом было решение собрать минитрактор. Конструкция проста как 5 копеек. Всё необходимое у меня было. Поэтому я буквально за пару дней собрал свою модель по готовой схеме, которую выбрал на форумах. Пользуюсь и радуюсь»

Статья обновлена 17.05.2017

Когда есть свой дачный участок, то рано или поздно вы задумаетесь о его механизации. То есть некоторая рутинная работа будет выполняться разной техникой, которой будет необходимо только управлять. И одним из универсальных помощников является мотоблок. Однако его покупка не решит многих дилемм по обработке земельного участка. Зато из мотоблока можно соорудить более продвинутую и эффективную машину – минитрактор.

Сегодня очень часто для его создания применяется мотоблок «Нева». Это качественный российский мотоблок, обладающий хорошими характеристиками и ценами.

Делаем минитрактор из мотоблока Нева

Создав минитрактор из мотоблока Нева своими усилиями, вы получите следующие удобства:

Разумеется, самостоятельное создание такого шедевра возможно при наличии определённых навыков и знаний. Перед основными работами понадобится проанализировать много разных чертежей и схем, почитать техническую литературу и посмотреть полезные ролики.

Универсальной схемы и таких же наборов чертежей не существует. Так как аппараты различных производителей имеют конструкционные отличия, мощность и прочие параметры. Как сделать минитрактор из мотоблока Нева? Начинайте с выбора модели и чертежей.

Минитрактор из мотоблока нева. Габариты

Если вам не удаётся приобрести или найти мотоблок «Нева», вполне сгодятся и его аналоги, например «Зубр», «Салют» и «Арго». Также есть ещё ряд китайских аналогов. Но российская продукция пользуется большим спросом. Чертежи и схемы самодельного трактора из мотоблока Нева:

Схема минитрактора своими руками

В работе вам также пригодятся:

Минитрактор можно укомплектовать только самым необходимым арсеналом:

Детали для создания минитрактора

Данные первой: двигатель Briggs&Stratton, его мощь 10 л, число передач 4 (2), роль трансмиссии выполняет шестерёночный редуктор, наполняемый маслом, подходящий бензин АИ-92 и АИ-95, параметр обработки 86 – 127 см, обороты фрез от 20 до 160 (в минуту), проводит обработку на уровне 20 см.
Данные второй: двигатель тот же, только с параметром 8 л, все остальные показатели идентичны.
За «Неву МБ-23» сегодня необходимо выложить от 43 000 до 45 000 руб. Значение имеет приобретаемая модификация.

В них действует двигатель той же марки. В одной модификации её мощь 6,5 л, во второй – 7,5 л. Их схожие характеристики: в качестве трансмиссии цепной редуктор, подходящий бензин АИ 95 и 92, уровень обработки 20 см, её ширина – 86-127, обороты фрез от 20 до 160 (в минуту), масса — 98 кг, число передач 4(2).
Отличительные показатели:
— функциональный объём, у модели 6,5 он – 205 куб.см, у версии 7,5 достигает 215 куб.см,
— топливный бак, его объём у первой модели 3,8 л, у второй – 4,6.
Сегодня цена «Невы МБ-2» лежит в диапазоне 33000 — 45000 руб.
Масса. Здесь действует следующее правило: чем сложнее земляные работы, тем выше масса мотоблока, и обратный принцип.
Делая выбор между бензиновым и дизельным двигателем, основывайтесь на более важных для вас факторах. Если вам нужен тихий аппарат, быстро запускающийся в морозы, то отдавайте предпочтение бензиновому виду.
Если требуется более экономичный аппарат с более сильной тягой и стабильными оборотами, приобретайте дизельную версию. Также эта версия лучше работает с трудными грунтами и значительными площадями.
Параметр плуга. Он зависит от глубины предстоящей обработки. Лучше брать разборную модификацию, в которой можно регулировать ширину. Так сможете сделать настройку плуга для той или иной ситуации

Пошаговый инструктаж самостоятельного создания минитрактора.

Переделка мотоблока Нева начинается с кинематической схемы задуманной техники. Здесь можно обойтись своими знаниями (если они имеются), обратиться к специалистам или найти нужный чертёж в сети.

Вопросы комплектации минитрактора сводятся к изготовлению рамы и кузова, сидения и рулевой, устройству колёс и покрышек, монтажу рычагов.

Рама и составляющие

Рама и кузов

Рама создаётся из металлических труб и уголков. Крепёж составляющих основывается на болтовых соединениях. Здесь в работе участвуют дрель и сварочная техника. Масса рамы и её прочности должны получиться в оптимальном соотношении.
По желанию или необходимости можно добавить в комплектацию и кузов. Так вы защитите различные узлы от загрязнений. К тому же вид такого трактора получится солидней, и водитель получит защиту от грязи.
Кузов обычно создаётся из нержавеющей стали.

Сиденье и рулевая

Можно применить сиденье их старой легковушки. Его главный критерий — удобство. После прикрепления кресла ставится руль, настраивается его наклон и высота. Часто используется принцип рулевой технологии из картингов. В этом случае тяги делаются меньшей длины и большей прочности. Руль также можно взять из какого-нибудь старого легкового автомобиля.

Колеса и покрышки

Они также берутся обычно из старых легковушек. Но здесь есть важный нюанс – передние колёса минитрактор должны обладать диаметров 12-14. Если этот параметр будет меньше, техника уйдёт «носом» в землю. Если он больше указанных значений – возникнут проблемы с управлением этой техникой. Покрышки берите под габариты поставленных колёс.

Монтаж рычагов

Рычаги должны сделать управление послушным и комфортным. Их ответственность: сцепление и тормоз. Оптимальный вариант их устройства – тросниковый привод. Он контактирует с блоком мотора.
После сборки техника окрашивается, ставится навесное оборудование. Затем идёт обкатка. Она позволяет протестировать все узлы и составляющие. На этой стадии можно вовремя устранить все потенциальные неполадки. Если никаких инцидентов во время обкатки не произошло, можно присоединять прицеп и провести повторную обкатку.
После указанных операций, если есть желание и финансовый потенциал, можно «прокачать» ваш минитрактор. Здесь возможен монтаж навеса, фар, гидравлики и т.д.

В итоге вы создадите качественную и комфортную технику, которая существенно упростит хозяйственные работы на вашем загородном участке.

А когда по какой-то причине вы пожелаете продать этот агрегат, то можете неплохо заработать и компенсировать затраты на него. Сегодня цены таких тракторов б/у определяются исключительно их хозяевами. Важно основываться на стоимости мотоблока и других ключевых составляющих, а также степени износа техники. Если ваш минитрактор в отличных кондициях и наворочен, можно выставить на продажу минимум за 80 000 -90 000 руб.

Всё собрано на болтах М10, в раме мотоблока никаких дополнительных сверлений не проводилось.
Всё собрано на штатных креплениях.
Переоборудование обратно в мотоблок занимает не более получаса.
Когда закончу рулевое управление и передний мост выложе ещё фотографий.
Да и ещё может кто подскажет, критичен ли такой наклон мотоблочной главной передачи.
Так то масло не течет при штатном уровне.Интересно хотелось бы посмотреть я то же занимаюсь сейчас переделкой своего МБ-2 в миник. Ждем твои труды.Какая у Вас колея заднего моста получилась?Джонни написал :
Да и ещё может кто подскажет, критичен ли такой наклон мотоблочной главной передачи. наклон может и не критичен, вот только редуктора надолго вряд ли хватитЕсли просто кататься , то проживет . А если нагрузки давать врятли. А поподробней? А то как-то категорично и безосновательноколеса должны опираться на ступицы , а крутящий момент передаваться от редуктора. так редуктор дольше проживет. вот тут человек так применил схему. было у него видео о устройстве его тракторенка , но что-то не найду ??может удалил??!!Просто я щас тоже занят переделкой Мб в миник, ноу меня то как раз установлены опорные подшипники юрий93 написал :
Если просто кататься , то проживет . А если нагрузки давать врятли. Да какие ты нагрузки дашь, это же мотоблок, макс. 200 кг, по этому никакой разницы нет, главное должен быть уровень масла в картере редуктора.
Я так переделал мотоблок каскад, двигатель заменил на легкий китайский, а у него обратное вращение, перевернул редуктор, точно так как здесь показано
и 2 года без проблем — 4 огорода весной и 4 осенью в т.ч и плугомВот тоже хочу свой переделать, но только так что бы сохранить конструкцию,
так как на трактор не поставить фрезы, а без них ни как, не разбирать же трактор потомvladimir2041 написал :
Да какие ты нагрузки дашь, это же мотоблок, макс. 200 кг, по этому никакой разницы нет Разница есть. В Краснодаре чернозём, а в Юганске песок с торфом.vladimir2041 написал :
Да какие ты нагрузки дашь, это же мотоблок, макс. 200 кг, по этому никакой разницы нет, главное должен быть уровень масла в картере редуктора. ну это лично мое мнение. а вы можете хоть из редуктора плоского из жестянки городить минитрактор с колесами от белоруса может у вас там другие физические законы я вообще не считаю все эти вещи полноценнымиполтора года назад делал, исходные: мотоблок «Каскад» Прикольная моторашка!И поворачивает наверняка хорошо- рулевая трапеция растет правильно. А у меня косяк — трапеция развернута, поворачивает плохо , пока не переделал.Kulan69 написал :
рулевая трапеция не в ту сторону растет Подскажите, как надо, что-бы грабли обойти.Простите, что ввел в заблуждение, у меня длинное основание сзади, поэтому внешнее колесо поворачивает на больший угол, чем внутреннее — поворачивает, особенно если на навеске что- то есть плохо. У -все нормально! Предыдущее сообщение поправил.Продолжу, осень отпахал в режиме мотоблока, на весну думаю тоже.
На следующий год для разгрузки полуосей мотоблока хочу запилить задний мост нивы, будет ручник и тормоза.
На нивовские диски шины белшина ф-122 или Волтайр ВЛ-40, Днепрошина DТ-80.Джонни написал :
для разгрузки полуосей мотоблока хочу запилить задний мост нивы А можно это расшифровать? Не всем понятен Ваш сленг

Чтобы работа на садовом участке приносила удовольствие, ну
или была более легкой, люди покупают мотоблоки или минитракторы. Но есть и
такие, кто решает сделать минитрактор из мотоблока Нева своими руками, дабы
снизить издержки. Для превращения мотоблока в четырех колесного помощника,
можно приобрести адаптер с сиденьем.

Делаем минитрактор из мотоблока «Нева» своими руками

Если у Вас умелые руки, то можно свести к минимуму денежные
затраты, сделав минитрактор из мотоблока «Нева» своими руками, переделка, не
займет много времени, а результатом будет, агрегат, способный выполнить
практически любую работу на участке. Для удобства к адаптеру, можно докупить и
остальное оборудование.

Переделку мотоблока в минитрактор, можно использовать части
от неиспользуемой техники, возможно, на это уйдет больше времени, но встанет
дешевле.

Для создания минитрактора на базе мотоблока «Нева» потребуются
следующие детали: уголки, листы металлы, сам мотоблок, трубки, два колеса,
сиденье для водителя, сварочный аппарат, ручной инструмент.

Пошаговый процесс переделки мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме
— равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую
технику. Эта схема продумывается самостоятельно, или же можно использовать
готовую схему, с кинематическим изображением минитрактора.

Шаг 2. Делаем раму из труб и уголков. Во время изготовления рамы важно
продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.

Шаг 3. Изготавливаем кузов. Хорошим материалом для изготовления кузова
будет стальной лист. Высота бортов не должна превышать 25 см.

Шаг 4. Устанавливаем сиденье для водителя.

Шаг 5. Устанавливаем навесное оборудование.

Шаг 6. Проверяем работоспособность сделанного минитрактора.

Шаг 7. Красим конструкцию.

Рассмотрим создание мотоблока на примере одной из модификаций мотоблока Нева МБ-2, «Нева МБ2-2С-9.0 Pro» на котором
установлен двигатель Subaru. Данная модель весит
довольно много, поэтому управляться с ним на участке не просто. Поэтому, лучше
модифицировать мотоблок в минитрактор. Тестировался минитрактор на тяжелой
почве, хотя создавая трактор, были сомнения по его тяговым характеристикам, но
испытания удались.

Несомненным плюсом этого агрегата, удобство, не надо идти за мотоблоком, сели
на трактор и поехали. Так же, вес человека, положительно влияет на устойчивость
и сцепление с почвой. Рычаг газа, установлен справа, рычаг разблокировки
полуосей слева. Навеска поднимается с помощью звездочки диаметром 140 мм,
приводимая в движение велосипедной цепью выведенной на рычаг.

Трактор из мотоблока «Нева» чертежи

Как сделать минитрактор из мотоблока «Нева» своими руками

https://youtube.com/watch?v=pqpvTJGPLhk%3Fwmode%3Dtransparent

https://youtube.com/watch?v=uFTeB6gJ5qk%3Fwmode%3Dtransparent

Не всегда от работы на приусадебном участке получаешь удовольствие. Большинство людей стараются механизировать этот нелегкий физический труд, приобретая мотоблоки, культиваторы или же минитракторы. Некоторые умельцы, после того, как поработали мотоблоком, решают сделать минитрактор из мотоблока «Нева» своими руками.
Чтобы облегчить задачу, можно купить специальный адаптер с сиденьем, благодаря которому мотоблок превратится в четырехколесного помощника.

Сделав  минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Как сделать минитрактор из мотоблока «Нева» своими руками видео подборка

https://youtube.com/watch?v=uFTeB6gJ5qk%3Ffeature%3Doembedhttps%3A

Не всегда от работы на приусадебном участке получаешь удовольствие. Большинство людей стараются механизировать этот нелегкий физический труд, приобретая мотоблоки, культиваторы или же минитракторы. Некоторые умельцы, после того, как поработали мотоблоком, решают сделать минитрактор из мотоблока «Нева» своими руками. Чтобы облегчить задачу, можно купить специальный адаптер с сиденьем, благодаря которому мотоблок превратится в четырехколесного помощника.

Сделав минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Материалы и инструменты

Для сборки минитрактора на базе мотоблока потребуются, помимо самой «Невы»:

Из материалов, необходимых для конструирования:

Область применения

Минитрактора самоделки, видео работы которых можно свободно встретить в интернете бесплатно, обладают схожими техническими данными, а также рабочими показателями, что и магазинные варианты, такие как минитрактора российского, китайского, белорусского производства.

Безусловно, они будут отличаться в мощности используемого двигателя, но сама специфика работ, выполняемых ими, будет схожа. В принципе, идея сборки самодельного агрегата и заключалась в том, чтобы осуществлять тот перечень сельхоз работ, характерных для минитрактора.

Наверно, основным его предназначением является непосредственная работа «в поле». Речь идет о вспахивании земельных владений, удалении сорняков, чтобы обработанная почва была пригодна для последующей посадки на неё картофеля и прочих овощных и зерновых культур.

Это первостепенная задача для любого минитрактора Уралец, Кубота, Булат 120, Уралец 160, Уралец 220, Янмар, Беларусь 132н неважно, купленного в магазине или сделанного своими собственными руками.

Кроме того, самодельный минитрактор может использоваться для следующих целей:

Понятно, что подобные работы будут невозможны без использования дополнительного навесного и прицепного оборудования, которое агрегатируется с минитрактором. Подобные устройства можно непосредственно приобрести в специализированном магазине, либо сконструировать их собственноручно.

Благо, в интернете предостаточно всевозможных чертежей с указанием точных размеров и параметров, что вполне достаточно для любого сельского мастера.

Вообще, самоделки применяются, в основном, на бытовом уровне, что вполне объяснимо, ведь крупные фермерские хозяйства и агропромышленные комплексы в состоянии приобрести не один минитрактор, поэтому им нет необходимости прибегать к самостоятельной сборке данных агрегатов.

Но это не значит, что самоделки минитракторов будут очень уступать по производительности покупным вариантам. Если же это всё-таки так, то это отставание не критично, а на бытовом уровне его и вовсе не заметить.

Установка ходовой части

После окончания установки приспособления для навески монтируют на переднюю и заднюю оси, а на них колеса. В основном на заднюю устанавливают те, которые шли в комплекте с мотоблоком, а на переднюю – от легкового автомобиля. При этом рисунок протектора должен быть глубокий. Это важный аспект, поскольку техника получит высокую проходимость, а сцепление колес с грунтом усовершенствуется.

Чтобы оборудовать самодельный трактор полноценной ходовой частью, надо купить ступицы с тормозами. При этом желательно, чтобы в комплект еще входили рулевые тяги, колеса, редуктор и колонка. Но их тоже можно переделать – снять с легковой автомашины.

Некоторые огородники дополняют переднюю подвеску амортизаторами для комфортной работы.

Как сделать раму

Прежде чем создать мини-трактор, изначально надо подумать о раме. Для этого использовать можно детали из улучшенного комплекта или профили из стали. Выбрать лучше нержавейку.

Отрезки профиля, сделанные согласно выбранного чертежа, в первую очередь соединить болтами, а затем в точках скрепления пройтись сваркой.

Заменить профиль сможет труба с высотой бортов 30-35 см. Для жесткости подойдет поперечная балка.

К задней части рамы надо приварить фаркоп, к которому затем можно будет прикрепить навесное оборудование, например, прицеп.

Рама создаётся из металлических труб и уголков. Крепёж составляющих основывается на болтовых соединениях. Здесь в работе участвуют дрель и сварочная техника. Масса рамы и её прочности должны получиться в оптимальном соотношении. По желанию или необходимости можно добавить в комплектацию и кузов. Так вы защитите различные узлы от загрязнений. К тому же вид такого трактора получится солидней, и водитель получит защиту от грязи. Кузов обычно создаётся из нержавеющей стали.

Можно применить сиденье их старой легковушки. Его главный критерий – удобство. После прикрепления кресла ставится руль, настраивается его наклон и высота. Часто используется принцип рулевой технологии из картингов. В этом случае тяги делаются меньшей длины и большей прочности. Руль также можно взять из какого-нибудь старого легкового автомобиля.

Рычаги должны сделать управление послушным и комфортным. Их ответственность: сцепление и тормоз. Оптимальный вариант их устройства – тросниковый привод. Он контактирует с блоком мотора. После сборки техника окрашивается, ставится навесное оборудование. Затем идёт обкатка. Она позволяет протестировать все узлы и составляющие. На этой стадии можно вовремя устранить все потенциальные неполадки. Если никаких инцидентов во время обкатки не произошло, можно присоединять прицеп и провести повторную обкатку. После указанных операций, если есть желание и финансовый потенциал, можно «прокачать» ваш минитрактор. Здесь возможен монтаж навеса, фар, гидравлики и т.д.

Но минус заключается в том, что использование некоторого навесного оборудования с ним не совместимо.

Преимущества самодельной конструкции

Перед тем как собирать минитрактор из мотоблока на базе агрегата «Нева», будет очень полезным изучить подобного рода чертежи основных узлов, конструкторских концепций, произвести расчёт расходов и возможных устройств для присоединения, как основных, так и вспомогательных устройств. Также следует учесть, что суть работы трактора заключается и в его массе, которая является основным фактором сцепления с грунтом, то есть устройство должно быть весом более 200 кг.

Первым делом, переходя к изучению чертежей, необходимо определиться, для каких функций будет использоваться мини-трактор: что в большей степени будет входить в его задачи — сельскохозяйственные работы или транспортировка грузов. Именно от этого зависит конечная конструкция. Отметим, что многие пользователи отдают предпочтение универсальным конструкциям, позволяющим как работать с сельскохозяйственными навесными компонентами, так и перевозить тяжести в прицепе. Поэтому чаще всего подходят универсальные чертежи.

Теги: трубы, создания, система, большой, просто, инструменты, тяги, время, делаем, обработки, готовые, установить, кузова, уголки, ступицы, почвы, самым, машины, самостоятельно, грунтом, аппарат, помощи, дизельным, мощным, узлов, базе, использование, найти, размеры, редуктор, сварочный, сцепление, кинематической, дрель, возможно, набор, пара, передач, различных, сможете, земли, является, небольшой, устанавливать, устанавливается, понадобится, колесные, механизм
