Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

• кузова;
• колес;
• крыльев;
• сиденья;
• дышла;
• тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Основные этапы работы

Алгоритм создания навесного оборудования для мотоблока включает несколько основных шагов:

• изображение точной схемы изделия с учетом предполагаемых размеров;
• подготовка необходимых материалов и вспомогательных компонентов;
• организация самого рабочего места с удобным доступом к необходимым инструментам;
• перенос чертежных данных непосредственно на используемые материалы;
• процесс сборки, а также подгонки полученных компонентов в единое целое;
• покраска или покрытие лаком, окончательное оформление кузова.

После предварительного ознакомления с ходом работы становится вполне понятным, как сделать прицеп для мотоблока своими руками.

Базовые узлы прицепа

Универсальная конструкция будет включать в себя несколько вспомогательных узлов:

• раму навесного устройства, воспринимающую главную нагрузку;
• непосредственно сам кузов;
• дышло (сцепное устройство), предназначенное для соединения транспорта с прицепом;
• сидячее место с подножкой, с учетом выбранной конфигурации и размеров;
• ходовая часть прицепа (колеса);
• сам рулевой механизм.

Кроме прочего, не лишним будет предусмотреть и дополнительные приспособления, которые облегчат процесс эксплуатации: простой откидной механизм, тормоза на прицеп мотоблока, дополнительные упоры и др.

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

1. Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
2. Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
3. Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Из балки ваз-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Использование адаптера для расширения возможностей

Посадочно-рулевое устройство позволяет работать на земельном участке в более интенсивном режиме. Если движение пешком за мотоблоком ограничено, как правило, скоростью перемещения оператора и его выносливостью (большая скорость очень быстро приведет к утомлению), то адаптер решает эту проблему. То есть можно немного увеличить скорость распашки земли или окучивания, если позволяет тяжесть плуга или обороты фрезы.

То же самое касается и уборки снега либо листьев с дорожек с помощью вращающейся щетки. А вот с отвалом для сугробов будет сложнее, поскольку часто будет нужно давать задний ход, что удобнее делать стоя, просто откатывая мотоблок назад, чем сидя и переключая направление движения.

Вращающаяся щетка для уборки листьев

Но это касается переднего навесного оборудования. А вот заднее, цепляющееся к адаптеру, зависит исключительно от самого посадочно-рулевого приспособления. Различают собственно адаптерные модули и рамные, разница между ними довольно существенная. Первые выполнены практически всегда на основе штанги, снабженной ведомой осью под креслом оператора.

На продольной металлической балке также расположена подставка для ног, где часто имеется педаль для соединения тросиком со сцеплением мотоблока. У бюджетных моделей такая педаль отсутствует, и переключать приходится, наклонившись вперед, к корпусу, что не очень удобно.

Совсем иначе выглядят рамные типы посадочно-рулевых устройств, они представляют собой готовые комплекты для переоборудования одноосной техники в полноценные мини-тракторы. По сути, металлическая рама устанавливается так, чтобы мотоблок оказался в центре (под сиденьем водителя) или в задней части.

При этом адаптер присоединяется жестко, а рулевое управление переключается на переднюю ось, ведомую посредством простейших тяг. Разумеется, рулевая колонка мотоблока демонтируется за ненадобностью. В некоторых случаях рама предусматривает установку одноосного садового устройства в передней части, что несколько упрощает сборку мини-трактора.

Достоинства адаптеров с подвижной сцепкой очевидны: на базе мотоблока очень быстро собирается более мощная и комфортабельная садовая техника, которая может использоваться и как транспортное средство. Кроме того, на оси распределяется строго рассчитанная для них нагрузка: на передние колеса приходится масса двигателя, а на задние – вес оператора.

Однако плюс иногда обращается минусом, в частности, из-за подвижной сцепки общая устойчивость техники ухудшается. Этого недостатка лишены рамные посадочно-рулевые устройства за счет жесткого соединения с мотоблоком. Кроме того, их достоинством является то, что на плуг переносится масса всей конструкции, а не только адаптера. Недостатком же является сложность переделки техники.

Как изготовить прицеп к мотоблоку своими руками

Рассмотрим, как сделать прицеп к мотоблоку своими руками. Важно уметь читать чертежи и схемы, а также иметь навыки использования некоторых инструментов.

Самодельный прицеп для мотоблока изготавливают по схемам и чертежам, которые сейчас в большом количестве можно найти на сайтах в интернете. Перед тем как приняться за работу, нужно разработать чертеж прицепа для мотоблока. Кроме этого, необходимо подготовить все мелкие детали для крепления, инструменты и сварочный аппарат.

Размеры прицепа для мотоблока должны быть четко прорисованы на схеме, каждая деталь обозначена и выделена с разных сторон.

Собирать прицеп нужно, исходя из мощности и габаритов мотоблока. Техника с недостаточной силой тяги не потащит тяжелый полуприцеп.

Разобравшись со схемой, необходимо определиться с ведущими частями прицепа. Основой служит каркас и сцепка для прицепа мотоблока. За ними следуют рама, сиденье для водителя и колеса (2 или 4 шт.).

Начинают обычно с главной составляющей телеги — рамы, так как именно на нее ложится вся нагрузка во время транспортировки грузов, поэтому она должна быть предельно прочной. Идеальным вариантом будет готовая ось с колесами, в таком случае вам не придется тратить силы и время на дополнительные настройки. Важно, чтобы материалы были твердыми и не поддавались деформации. Можно использовать трубы или толстый швеллер.

Самый простой способ — это вариант прицепа, собранного из труб 60х30 мм, приваренных между собой в виде рамы. К ним крепится траверса (стальная перекладина). С разных сторон прикрепляются поперечные трубы, в будущем выполняющие роль стоек. Для обвязок к стойкам привариваются трубы с сечением 25 мм, а в конце — угловые опоры.

Детали тележки предпочтительнее сваривать между собой, крепление на болтах считается не очень надежным и недолговечным. Для усиления тележки снизу прибавляют раскосы и приваривают усилитель.

После завершения опоры переходят к сборке кузова. Для этого подойдут любые материалы: деревянные и металлические, а возможен и комбинированный вариант. Желательно, конечно, основу сделать металлической. Дно для прочности предочтительнее сделать двойным.

Не нужно выбирать очень тяжелые материалы, так как вес собираемого прицепа будет перегружать двигатель мотоблока. Самый простой кузов способен выдержать вес до 500 кг, а этого достаточно для небольшого хозяйства.

Колеса лучше брать с использованной техники, на них уже есть ступицы. Подготавливаются стержни, на которых будут держаться колеса. Желательно, чтобы колеса располагались непосредственно под бортами. Для крепления колес стержень заранее затачивается под величину подшипника ступицы. Вместо стержня можно использовать устройства из балки ВАЗ.

Как сделать тормоза для прицепа

Тормоза для прицепа мотоблока. Система торможения облегчает и повышает безопасность перевозки грузов. Существует много вариантов тормозов, но как показала практика, самыми эффективными оказались тормоза от мотоцикла.

Как сделать тормоза на прицеп к мотоблоку? Самодельные тормоза на прицеп делают из троса, тяги и барабана. Барабан должен быть прикреплен на ступицу заднего колеса. Свободные пространства между выступами заполняются крупной проволокой. Дальше кусок трубы сваривается с заранее заточенным диском, который устанавливается на ось.

Сиденье на мотоблок своими руками можно сделать любое. Оно может быть коротким или продолговатым. Его изготовляют в виде ящика или сундука, в который в дальнейшем можно складывать инструменты или подручные предметы. Если у тележки борт будет слишком низким, то лучше придумать сиденье со спинкой, чтобы не напрягать позвоночник. Для повышения комфорта его лучше обшить мягким материалом.

Если же в качестве сиденья используется стул или кресло, то для ножек делают 2 глубоких разъема, для погружения внутрь. Таким образом, стул становится съемным.

Для присоединения прицепа к мотоблоку нужен сцеп и консоль. Их можно снять с любого списанного оборудования.

Устройство для прицепа может иметь 1 ось, у которой слабый центр тяжести. Важно правильно установить кузов, чтобы не было перенапряжения в сцепной точке. Поэтому центр тяжести должен попасть под ось колес. С двухосными прицепами намного надежнее. Распределение тяжести груза попадает не на 2, а 4 колеса. Они подходят для перевозки груза до 1400 кг. Можно использовать прицеп легковой машины.

Необходимые инструменты

В зависимости от выбранных материалов может пригодиться различный набор, включающий сварочный аппарат, «болгарку», дрели, токарный станок, электропилу, шуруповерт и т.д. Не обойтись и без гаечных ключей, напильника, линейки и рулетки, кувалды и молотка, плоскогубцев, наждачной бумаги.

Все необходимые «помощники» лучше подготовить заранее, чтобы исключить большие задержки при сборке.

Обшивка готового каркаса

Для бортов умельцы используют и листовой металл, и деревянные доски, и кусочки профнастила. Откидная задняя часть намного упростит процесс отгрузки, да и сможет создавать дополнительную площадь поддона.

Такие варианты тележек для мотоблока, которые при желании можно соорудить умельцу за два или три дня, прослужат практически без ремонта в течение не одного года.

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов.

Подготовка составных элементов кузова

Для сбора прицепа для мотоблока своими руками нужны будут:

• железные трубы с характеристиками 25х25 мм, а также 60х30 мм, профили из металла;
• крепежные составляющие;
• листы из стали (толщина около 0,8 мм);
• подходящие доски, куски фанеры либо дюралюминиевые листы, профнастил (для кузова);
• два (или четыре) колеса на прицеп мотоблока (от старого «Москвича», «Жигулей», мотороллера, люльки мотоцикла, от садовой техники);
• швеллер, уголки и др.

При выборе материалов стоит учесть их характеристики, чтобы исключить возможность деформации при применяемых нагрузках при работе. Только высококачественные несущие элементы смогут обеспечить необходимые запасы прочности, особенно, при езде на ухабистых дорогах.

Прицеп для мотоблока своими руками: 30 фото изготовления

Прицепное устройство для мотоблока

Прицеп для мотоблока полезен в хозяйстве, поэтому он должен быть прочным. Основная нагрузка ложится на раму, являющеюся основой конструкции. Прицепное устройство также получает колоссальные нагрузки. От того, насколько качественные материалы используются для его создания, а также способа крепления, зависит срок эксплуатации конструкции.

Сборка ходовой части

Для изготовления самой оси в трубу вваривают автомобильные полуоси. По краям, а также по центру трубы следует приварить швеллеры, куда будет крепиться созданная рама.

Далее, раму приваривают к балке прицепа мотоблока, перевернув конструкцию. Приваренные поперечины, согласно чертежу, будут добавочно усиливать раму. При установке колес следует проверить их параллельность.

Создание рамы

Прочные рамы получаются из металлопроката (профилей, труб) с подходящими размерами поперечного сечения. Количество и параметры таких элементов будут зависеть от грузоподъемности, габаритов будущего прицепа. Швеллеры и уголки можно приобрести в любом строительном магазине.

Подготовленные элементы соединяются сваркой, уделяя особое внимание углам между соседними составляющими. Полученный каркас рекомендуется дополнительно проварить по всему периметру для усиления его общей прочности.

Составление чертежа

Итак, с особенностями модели и материалами разобрались, пора приступать к составлению чертежа прицепа для мотоблока или наброска схемы предполагаемого оборудования. Оптимально правильным вариантом будет, если изобразить прицеп с разных сторон с пометками выбранных размеров составляющих навесного устройства.

Здесь не обязательно быть настоящим инженером или чертежником, продуманного наброска вполне буде достаточно.

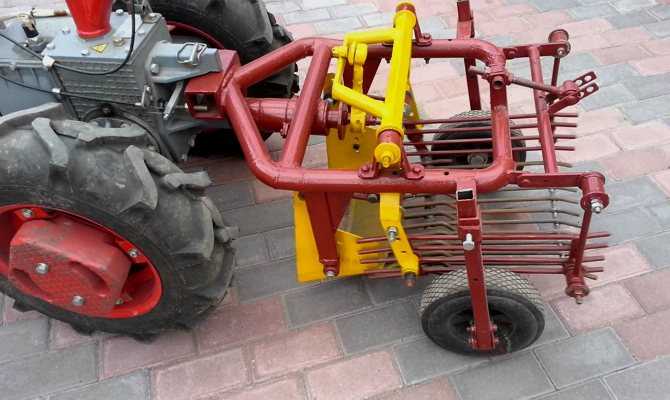

Специализированные прицепы для одноосной садовой техники

Рассмотрим более подробно специальные приспособления, крепящиеся посредством сцепки позади мотоблока. В первую очередь это лыжные модули для зимнего сезона. Конечно, пахать в это время нет необходимости, и задняя сцепка, как правило, не используется, однако такая волокуша, особенно с сиденьем, позволяет превратить мотоблок в зимнее средство передвижения.

Лыжные модули для зимнего сезона

Особенно высоко оценить новые возможности можно будет с установленным впереди роторным снегоуборщиком или отвалом – уборка снега будет проходить без утомительной ходьбы по рыхлому снегу. Особенно удачным решением будет сочетание лыжного модуля с гусеничной приставкой, что значительно повысит проходимость и превратит одноосную технику в мотосани.

Второй вариант – прицепная цистерна емкостью около 300 литров, которую можно использовать просто для перевозки воды на участок или же для полива дальних делянок, куда не проведены канавы ирригации. Как правило, это тоже тележка, но с платформой, на которой установлена большая емкость.

Реже встречаются модели, на которых цистерна фиксируется специальными крепежами, то есть является съемной. Такой прицеп для мотоблока снабжается небольшим сиденьем для оператора. На платформе можно установить мотопомпу и поперечную трубу с форсунками для принудительного орошения путем разбрызгивания воды с охватом широкой полосы.

Схемы, чертежи

Чтобы ответить на вопрос как сварить прицеп для мотоблока, следует учесть при подготовке схем определенные тонкости:

• наличие основополагающих и вспомогательных узлов;
• метод скрепления узлов;
• вид соединения с элементами, отвечающими за поворот;
• наличие или отсутствие стояночных опор;
• наличие или отсутствие опрокидывателя при механической разгрузке.

А также этот список можно дополнить другими моментами.

Чертежи и схемы самодельного прицепа для мотоблока своими руками:

Формирование кузова

Затем к готовой раме советуют приварить вертикальные стойки нужной высоты, которые между собой тоже соединяются горизонтальными полосками. На каждом этапе тщательно вымеряются углы и пространственное расположение элементов.

Для поддона может быть использован металлический лист, имеющий толщину до 2 мм. На первом этапе его только слегка «прихватывают» сваркой, потом уже идет приварка по всему периметру прицепа.
