Траншеекопатель своими руками из мотоблока

Владельцу небольшого земельного участка в ходе строительных работ, освоения придомовой территории приходится решать задачи по прокладке водопроводной, канализационной, кабельной сетей. Траншеекопатель существенно сократит время проведения подобных работ, избавит от ручного труда с киркой и лопатой, но:

  1. Арендовать тяжёлую строительную технику возможно не всегда – частная строительная площадка в основном имеет ограниченные размеры, часть работ уже выполнена, что ограничивает манёвры трактора и экскаватора.
  2. Предлагаемые на рынке спецтехники миниканавокапатели слишком дороги и малофункциональны, приобретать их для собственных нужд любой хозяин вряд ли посчитает эффективным вложением денег.

Имея опыт работ с металлом, сварочное и режущее оборудование можно в условиях домашней мастерской построить самодельный траншеекопатель на основе мотоблока.

Технические и эксплуатационные параметры проекта

Показатель параметраЕдиница измеренияВеличина
Общая схема изделиянавесная на одноосный мотоблок 8-13 л. с. с валом отбора мощности
Силовая установкаГидравлического типа – насос НШ-10 на валу мотоблока, мотор фрезы ГМШ-32
Режущие дискиДорожные фрезы
Глубина копаниямдо 0,35
Ширина траншейм0,10 – 0,15
Производительностьм/чдо 25
Предельный вескг80

Конструкционная схема устройства построена на решениях, принятых изготовителями дорожной фрезы ЭЦ-1800.

Дорожная фреза ЭЦ 1800
Дорожная фреза ЭЦ 1800Навесной исполнительный орган: 1 – диск режущий; 2, 3, 7 – цепная передача: 4 – гидромотор; 5 – вал навесного устройства; 6 – бар дисков.
Дорожная фреза ЭЦ 1800Траншеекопатель для мотоблока – насадка или самодельный вариант

Навесной исполнительный орган: 1 – диск режущий; 2, 3, 7 – цепная передача: 4 – гидромотор; 5 – вал навесного устройства; 6 – бар дисков.Мотоблок и отвальная лопата
Мотоблок и отвальная лопата

Критерии выбора

Даже самый дешевый ручной механизм для прокладки траншей стоит достаточно дорого, поэтому прежде чем приступить к покупке, необходимо подробнее узнать характеристики модели, а также определить, какие виды работ вы планируете осуществлять с помощью данного агрегата.

При выборе нужной модели обратите внимание на ряд факторов:

Какой объем работ предстоит выполнять. Машина самого малого типоразмера как правило менее мощная и подходит для небольших объемов, поскольку темп работы у нее более низкий. Оцените условия работы и качество грунта. Легкий траншеекопатель при обработке каменистых пород будет подскакивать и вибрировать, что заставит оператора прилагать больше сил, а чрезмерные вибрации механизма могут вывести его из строя. Чем мощнее траншеекопатель, тем он тяжелее

Такие механизмы способны работать на самых сложных грунтах. Обратите внимание на оснащение режущей части. На траншеекопателе цепного типа режущие зубцы могут иметь разную форму и крепятся на цепь болтами или наглухо привариваются к звеньям

Если предстоит копать траншеи различной ширины, то лучше выбирать механизм с болтовым креплением зубьев. Меняя зубья, можно выполнять разные виды работ. В то же время болтовые крепления, в отличие от сварных, требуют внимания и регулярного подтягивания.

Определите, на каком ходу машина предпочтительнее для ваших условий. Колесный ход обеспечивает работу с большей скоростью. Однако колеса оказывают точечное давление на грунт и могут увязать в мягких и влажных почвах. Гусеничная ходовая отличается менее сильным давлением на грунт.

При этом поверхность почвы менее подвержена повреждениям, а сам механизм обладает более мощной тягой. Гусеничная ходовая может иметь резиновое покрытие, что также способствует сохранению обрабатываемой поверхности. Выберите тип привода, исходя из его особенностей.

Механический привод имеет более высокий КПД при меньшем риске перегрева. Однако, в связи со сложной конструкцией и большим количеством деталей, механический привод капризен в техническом обслуживании. Гидростатический привод надежнее в эксплуатации, благодаря меньшему количеству движущихся деталей, и не требует сложных ремонтов; Убедитесь в том, что рядом есть сервисные центры, в которых обслуживается понравившаяся вам модель.

Помимо перечисленных факторов, нужно учитывать, что чем сложнее модель и выше ее мощность, тем выше соответственно стоимость механизма. Так, например, траншеекопатель LASKI TR50/CH270/60 – легкая машина массой 135 кг, на пневматических колесах. Она создана для небольших объемов работ на несложных грунтах. Ее средняя цена не превышает 200 000 рублей.

Более сложная модель – гидрофицированный траншеекопатель ТКМГ-1200 с двигателем HONDA GX-690 – имеет массу /- 820 кг и емкость топливного бака 20л. Его средняя цена на рынке техники составляет 568 000 рублей.

Любой отечественный образец ручной техники значительно уступает по качеству зарубежным аналогам. Если планируется большой объем работ или постоянная эксплуатация траншеекопателя, лучше выбирать портативную технику зарубежных производителей.

Основные сведения

В промышленном строительстве при прокладывании канав для трубопроводных магистралей, кабелей электрической сети, коммуникаций связи всегда использовались экскаваторы.

Траншеекопатель на мотоблок — это компактный и маневренный навесной миниэкскаватор. Владельцы земельных участков применяют его для таких целей:

  • выкапывание ям, канав;
  • снятие верхнего слоя дорожного покрытия, которое пришло в непригодность;
  • вырезание пластов грунта;
  • разрыхление почвы;
  • подготовка участка к посадочным работам;
  • обустройство фундамента;
  • мелиорация;
  • дренирование.

Существует 2 вида траншеекопателей:

  1. Цельный. Такой механизм составляет единое целое с мотоблоком. Чаще всего его используют ландшафтные дизайнеры, профессиональные строители. Наиболее популярными считаются такие модели, как Barreto 912HM, Laski TR50/CH270/50, Sable /BS/50 и Ground Hog T4.
  2. Навесной. Выпускается производителем специально для определенного типа мотоблока. На рынках СНГ навесной траншеекопатель представлен компанией Quick Attach и называется Trench It. Грунторез имеет размеры 1,025х0,61х2,01 м, вес — 272 кг, прокладывает траншеи глубиной 0,96 м. Он применяется для агрегатирования с мотоблоками мировых производителей Yanmar, Bobcat, Case, Daewoo, John Deere с помощью специальных соединительных муфт.

Цельная техника очень дорогая, поэтому пользуется спросом только среди профессионалов.

Основными критериями оценки траншеекопателей являются такие:

  • глубина выкапывания;
  • длина траншеи;
  • скорость работы.

Навесные агрегаты имеют такие преимущества:

  • минимум почвы после выкапывания в зоне рытья;
  • возможность использования грунта для других целей;
  • компактность;
  • высокая надежность узлов и соединений;
  • небольшой расход топлива;
  • отсутствие повреждений поверхности почвы;
  • аккуратность осуществления работ;
  • ровные края траншеи (земля не обваливается назад в яму);
  • высокая производительность при работе с замерзшим грунтом;
  • простые эксплуатация и обслуживание;
  • доступная цена;
  • отсутствие разрешающих документов.

Выбрать пользователю лучшую модель среди большого разнообразия копателей сложно. Все они предназначены для работы в разных условиях и осуществления определенных целей. Глубина рытья и производительность зависят от веса и мощности агрегата. От этих факторов напрямую зависит и цена.

Как самому сделать траншеекопатель для мотоблока?


Навесные и цельные агрегаты позволяют с максимальной эффективностью провести все работы, но некоторые хозяева хотят сэкономить и делают такое оборудование самостоятельно.

Самодельная бара для мотоблока должна быть не только эффективной, но и отвечать следующим требованиям:

  • наличие режущей системы;
  • продуманная силовая установка;
  • соответствие мотоблоку, с которым будет использоваться;
  • приемлемый вес.

Чтобы изготовить оборудование следует иметь следующие материалы:

  • болгарка;
  • сварка;
  • лопата отвальная;
  • дорожные дисковые фрезы;
  • защитные кожухи.

При работе над канавокопателем лучше использовать дорожные фрезы, которые максимально хорошо подходят для таких типов устройств.

Чтобы изготовить самодельное приспособление для копки траншеи мотоблоком, нужно следовать таким этапам:
Самодельное приспособление для копки траншеи мотоблоком

  1. Сначала создается передняя подвеска, на которую крепится землеройная стрела с цепью и режущими элементами.
  2. На заднюю подвеску нужно разместить лопату таким образом, чтобы она доставала до глубины канавы и очищала ее от земли.
  3. Устанавливают защитный кожух, который должен покрыть режущие диски и цепную передачу.
  4. Оборудование крепится к агрегатам с помощью специальных сцепок.

Важно выбирать именно дисковые фрезы, которые обеспечат эффективное рытье траншеи. Используя траншеекопатели, конструктивно объединенные с мотоблоками, можно с легкостью выполнить необходимые земляные работы практически без затраты сил. При этом экономятся время, средства и силы работника.

Подготовка участка для рытья

Траншеекопатель для мотоблока – насадка или самодельный вариант
Чтобы подготовить участок выполняют следующие действия:

  • выкорчевывают все мешающие постройке деревья и пни;
  • удаляют и вывозят камни;
  • снимают верхний слой дерна.

Для экскаваторщика важно знать места складирования верхнего слоя почвы, грунта для обратной засыпки. Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке

Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке.

После этого, если на участке имеются подземные коммуникации, нужно их вскрыть при помощи шурфа и разметить их расположение на участке, защитить коробами с предупредительными знаками.

При отметке внешних границ будущего здания можно применять железные пруты длиной от полуметра с красными флажками на них, для хорошей видимости.

Для обеспечения проезда спецтехники вся поверхность земли должна быть тщательно спланирована по ширине и высоте. Имеющиеся неровности рельефа удаляют при помощи бульдозера, срезая излишнюю высоту до 15 см и перемещая его в отвал. Точно таким же образом планируют ширину прохода экскаватора, отмечая проездную часть, равную ширине прохода бульдозера в одном направлении.

При планировке участка перемещение грунта проводят на первой передаче машины, а возвращение в забой при помощи заднего хода без разворота бульдозера.

После этого нужно провести геодезическую разбивку местоположения траншеи. То есть сделать разметку территории и установить временные реперы (колышки или бруски), которые послужат отправной точкой для измерения правильности глубины траншеи.

Особенности траншеекопателей

Рытье канав и траншей, копка ям являются распространенными видами земляных работ. Траншея – это выемка в грунте, выполняется в сечении в виде прямоугольника или трапеции с протяженностью от нескольких до тысячи метров.

Способы рытья траншей отличаются в зависимости от назначения. Иногда надо вырыть канаву или траншею в таком месте, куда нельзя подогнать спецтехнику, в таких случаях приходится использовать ручной способ – работу с лопатой. Бывает так, что место копания траншеи плотно занято расположенными на территории коммуникациями. Тогда потребуется помощь мотоблока с траншеекопателем.

Мотоблоки с приспособлением для копания траншей могут выполнить такие работы:

  • вырыть котлован для обустройства фундамента;
  • выкопать дренажную траншею;
  • помочь в обустройстве дизайна садовых участков, к примеру, в укладке бордюров и посадке деревьев;
  • демонтировать асфальтовое покрытие;
  • рыть каналы для мелиоративных работ.

Все виды работ требуют привлечения определенного количества рабочей силы, а мини-техника справится с минимальным количеством людей.

Промышленность выпускает траншеекопатели двух видов:

  1. Составляющие единое целое с мотоблоком.
  2. Навесные.

Рабочие части навесного траншеекопателя состоят из:

  • стальной рамы;
  • режущей цепи (баровой);
  • привода (механического или пневматического и т.д.);
  • натяжного устройства для цепи;
  • отвального шнека;
  • защитной муфты.

В зависимости от типа рабочих механизмов, выделяются такие виды копателей траншеи:

  • скребковые;
  • плужковые;
  • с зубчатым колесом;
  • ковшовые;
  • резцового типа;

Бывают и смешанного типа.

Производители

Ручные траншеекопатели производится в нескольких странах. Ведущими изготовителями являются американские компании Vermeer Corporation, Ground Hog Inc, Astec Industries Ins, Trencor Inc, Barreto Manufacturing, Inc.

Так, корпорация Vermeer производит малогабаритные колёсные машины, которые используются при сооружении ирригационных систем, канав и для других целей. Их особенностями является опускаемая в траншею, оригинальная конструкция трансмиссии, специальные погрузочные ручки.

Оснащённые цепным режущим органом пневмоколесные траншеекопатели Ground Hog позволяют работать на каменистом грунте. Их корпуса защищены противокоррозийным порошковым напылением. Техобслуживание машины, перемещаемой на конических катках, минимально. Charles Machine Works (CMW)

, Inc, производящая технику под брендом Ditch Witch, отличается линейкой малогабаритных и мощных траншеекопателей. Они управляются идущими сзади рабочими. Это многофункциональные долговечные машины, с высокой производительностью. Высокоэффективные и компактные машины разной мощности предлагает рынку и чешская компания Laski.

Из отечественных производителей интересны небольшие ручные траншеекопатели, изготавливаемые ОАО «Михневский РМЗ», которые заметно дешевле импортных. Силовым агрегатом в них является японский бензиновый мотор. Немало комплектующих европейского производства.

Для чего применяется?

Как выкопать траншею мотоблоком?
Оборудование используется при таких работах:

  • копание канав, ям, траншей;
  • рыхление почвы;
  • посадки деревьев;
  • обустройства фундаментов;
  • дренажа, мелиорации…

Выкопать траншею мотоблоком не составляет особого труда. К тому же после канавокопателя остаются аккуратные стенки траншей, что уменьшает риски обвалов, осыпаний почвы и позволяет копать траншею мотоблоком в земле: мёрзлой, слабоустойчивой…

Эксплуатация канавокопателя сопровождается:

  • минимальными объёмами грунта после обустройства траншеи;
  • отсутствием значительных повреждений поверхности;
  • аккуратными срезами краёв траншеи, без обваливания почвы;
  • компактностью;
  • приемлемой ценой;
  • простотой обслуживания.

Насадка на мотоблок для рытья траншей облегчает проведение работ, не требует вывоза вынутого грунта. Почву, взрыхлённую шнеками, легко вернуть в траншею после завершения укладочных работ.

Что собой представляют, чем они отличаются?

Какое навесное оборудование для мотоблока нева мб-2 выбрать

Мотоблок является универсальным устройством, к которому можно присоединить разные насадки для работы. На основную часть мотоблока крепится навесное оборудование – в зависимости от его типа, определяется предназначение мотоблока. Съемные насадки часто поставляются в комплекте с основным блоком и мотором, поэтому владелец может самостоятельно выбрать, чем ему заниматься.

У мотоблока есть шкив и вал, это позволяет отбирать ему мощность и регулировать ее. Устройство имеет тяжелый вес, так как в нем встроен усиленный редуктор, рама и рукоятки управления. Транспортировка происходит за счет пневматических колес.

Мотобур используется для бурения скважин в земле или лунок. Им может управлять один или несколько человек. Конструкция также имеет большой вес, шнеки сменные, поэтому можно самостоятельно выбирать диаметр отверстия. Мотобур может бурить скважины размером до 20 см в диаметре и до 1,5 метра глубиной. Такой инструмент будет вспомогательным при изготовлении траншеи вручную на участке.

Основная разница между двумя устройствами состоит в их конструкции и предназначении. Если мотоблок – это базовая часть оборудования, на которую навешиваются разные насадки, то мотобур – готовое к применению устройство для создания скважин и лунок. Оба приспособления можно использовать для рытья траншеи.

Траншея под фундамент: цена вопроса

Средняя стоимость ручной копки траншеи в Москве и Московской области составляет от 1000 рублей за м 3 . При большом объеме заказа можно снизить стоимость на 10-15%. При неблагоприятной погоде и сложном грунте она возрастает до 2000 рублей за м 3 и выше.

Если вы определили длину периметра траншеи и хотите привязать стоимость работы к ней, умножьте данную величину на предполагаемую глубину и ширину траншеи.

Совет: Выкопать траншею или котлован под фундамент экскаватором или трактором будет быстрее и дешевле, чем вручную

При расчете стоимости глубина траншеи не берется во внимание, и средняя стоимость куба составляет не более 400 рублей независимо от внешних факторов. Привлекайте ручной труд лишь тогда, когда работа спецтехники затруднена или невозможна

На стоимость земляных работ по рытью фундаментных траншей влияют несколько факторов:

  • Объем, включая длину, глубину и ширину траншеи.
  • Срочность выполнения заказа.
  • Время года: копать мерзлый или мокрый грунт стоит дороже, чем рыхлый и сухой.
  • Необходимость обратной засыпки.
  • Особенности грунта и ландшафта.

Однако при расчете стоимости работ в эти факторы не учитываются. Вы платите только за аренду спецтехники и пользуетесь ею столько времени, сколько нужно для рытья траншеи по заданным параметрам.

Купить или арендовать?

Если производственная деятельность требует регулярного использования многих единиц такой спецтехники, целесообразнее её покупать или брать в лизинг. Малогабаритный ручной траншеекопатель может стоить в районе 150-500 тысяч рублей. Если траншеекопатель нужен для решения одной конкретной задач, целесообразно его брать в аренду.

Такая машина подбирается индивидуально. Стоимость аренды, как правило, включает оплату труда оператора, затраты на горюче-смазочные материалы. При аренде выше производительность техники, у арендатора нет проблем при её поломке. Стоимость его перевозки на объект обычно в аренду не включается.

Оплата аренды может осуществляться из расчёта затрат на один метр длины траншеи или за смену. Стоимость оплаты погонного метра может быть различной и зависеть от типа машины, характеристик траншеи и твёрдости грунта. Средний показатель может составлять порядка 30 руб. за метр.

При посменном расчёте аренда траншеекопателя может обойтись в 12-15 тысяч рублей за смену. Точные цифры платы за аренду высчитываются при заключении договора аренды. При этом принимается во внимание объем работ, стоимость машины и другие показатели.

Когда и почему применяется копка с помощью механизмов?

Часто для копки траншей нужен бульдозер или ручной труд.

В каких случаях подойдет данная технология:

  • небольшой объем работ;
  • требуется узкая и глубокая траншея;
  • окоп имеет большую длину;
  • хочется сэкономить силы и время;
  • почва для рытья плотная и лопатой работать невозможно;
  • стенки траншеи должны быть идеально вертикальными.

Мотобур отлично подойдет на начальном этапе работы. Он поможет выкопать глубокие лунки, после чего уже с помощью мотоблока можно доделать процесс. С помощью мотоблока и навесного оборудования для него траншею вырыть проще: если приобрести насадку – траншеекопатель, то справиться со сложным грунтом можно за несколько часов.

Оба способа лучше использовать тогда, когда нет возможности вызвать специализированную технику. При этом копка лопатой также не подойдет из-за объема работ.

Чтобы выкопать узкую траншею, идеально использовать мотобур. Он проделывает глубокие лунки, вертикально снимая основной слой грунта. Если навесить на мотоблок специальный баровый механизм, то работа ускорится в несколько раз.

Особенности машины

  1. Поставляется со стрелой 0,91 или 1,21 м.
  2. Режущие элементы цепи подбираются исходя из параметров грунта.
  3. Управляемая гидравликой система бокового сдвига и съёмный вал выемки грунта позволяют вести работу вблизи фундаментов.
  4. Глубина выемки регулируется перестановкой полоза.
  5. Привод цепи оборудован устройством автоматического натяжения.

Технические параметры

ПараметрыЕд. изм.Величина показателя
Вескг272
Высотам0,63
Ширинам1,54
Длина2,1
Глубина траншеи при наклоне 60°м0,96
Рабочее давлениекг/см2140-210
Расход гидравлической жидкостил/мин67,5-90
Скорость вращения вала (об/мин)об/мин125-225
Стандартная стрелам0,91
Стандартный режущий элементчашка

Что собой представляет?

Траншеекопатель на мотоблок
Навесной траншеекопатель на мотоблоке — своего рода мини-экскаватор манёвренный и компактный. Используется в стеснённых условиях эксплуатации между хозяйственными постройками, отдельными строениями, деревьями, кустами, на косогорах.

Мотоблоки для траншеекопателя имеют надёжную колёсную или гусеничную базу, снабжены специально разработанными режущими органами.

Производители стремятся расширить функциональные возможности канавокопателя и предусматривают установку различных фрез, отвалов, плугов, которые обеспечивают рытье траншеи на глубинах до двух метров…

Размеры и особенности изготовления ежей

Мотоблок с насадкой для выращивания картофеля сэкономит время и силы при уходе за этой культурой. Ежи для прополки – это функциональная приставка, позволяющая качественно и быстро победить сорняки. В процессе прополки растения не просто срезаются, а вырываются с корнем.

Опираясь на схемы и чертежи, можно сделать их самостоятельно.

Составляющие для ежей:

  • 3 диска из металла или кольца;
  • небольшой отрезок трубы диаметром 30 мм;
  • стальные стержни для нарезки шипов.

Предпочтительно использование колец вместо дисков, которые облегчат всю конструкцию. Размеры колец для изготовления ежей мотоблока бывают разные. Наиболее распространены 240х170х100 мм или 300х200х100 мм. На трубу кольца крепятся через перемычки. Присоединение должно быть выполнено под углом 45 градусов с расстоянием между элементами не более 15-18 см.

Преимущества траншеекопателей

Траншеекопатель для мотоблока характеризуется следующими преимуществами:

  1. Высокой производительностью и механизацией труда.
  2. Маленьким объемом извлечения и обратной засыпкой.
  3. Мобильностью, способны доставить оборудования в любое место.
  4. Маневренностью, могут работать в ограниченных площадью местах.
  5. Края и стенки траншеи получаются ровными, создается при этом удобство для прокладки коммуникаций.
  6. Возможностью увеличения глубины, можно получить траншеи необходимой глубины.
  7. Длительностью срока службы.
  8. Простотой конструкции.
  9. Безопасностью при эксплуатации – подвижные части защищены от случайного контакта с рабочими.
  10. Универсальностью.

Приспособление измельчает вынесенный грунт, поэтому не требуется разбивка крупных комьев.

Самодельный траншеекопатель, приспособленный к мотоблоку, справляется с любым типом почв, оставляет срезы аккуратными. Разрушенный грунт не осыпается в образовавшуюся выемку.

Сферы применения

Это приспособление может применяться для различных целей:

  1. С его помощью возможно рыть канавы. Самые мощные трашеекопатели могут достигать глубины 200 см. Более доступные для приобретения виды, в зависимости от типа, способны рыть канаву глубиной от 30 до 90 см.
  2. Иногда для пересадки дерева требуется аккуратно выкопать его корни вместе с комом земли. Это возможно сделать с помощью траншеекопателя.
  3. Когда вскоре должно начаться строительство дома, площадку для работы необходимо заранее подготовить. В этой работе может помочь рассматриваемый инструмент.
  4. Траншеекопатель можно эффективно использовать для снятия дорожного полотна перед ремонтом дороги.
  5. Его фактически можно использовать в качестве мотокультиватора: проводить мелиорационные работы, делать дренирование и рыхление.
  6. Это устройство может помочь при выполнении работ по закладке фундамента.

Траншеекопатель ускоряет работу при закладке фундамента

Как правильно копать траншею мотоблоком или мотобуром?

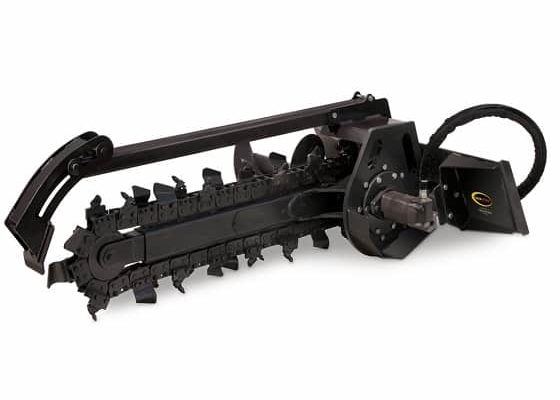

Траншеекопатель для мотоблока – насадка или самодельный вариант
Чтобы ускорить процесс ручного труда, изобретают большое количество вспомогательных инструментов.
Мотоблок и мотобур отлично подходят для копки траншеи: эти инструменты позволят не прилагать столько усилий, сколько прикладывает человек при ручном вскапывании окопа.

Такие приспособления в несколько раз облегчают жизнь человеку, решившему проложить коммуникации на своем участке.

Что выгоднее — копать траншею мотоблоком или мотобуром, в чем отличия этих приспособлений друг от друга? Подробности — в статье.

Цепные

Наиболее простыми являются траншеекопатели с цепной рабочей частью. Она укреплена на прямоугольном каркасе, представляющем собой раму повышенной прочности.

В состав рабочей режущей части входят:

  • понижающий редуктор для активации рабочей цепи;
  • цепь в один или два ряда, с укрепленными в звеньях резцами или скребками, предназначенными для резки грунта;
  • 2 звездочки – натяжная, обеспечивающая рабочее натяжение цепи, располагается на конце шины, и проводная – активирующая движение цепи, находится на валу понижающего редуктора;
  • боковой шнек для удаления выкапываемого грунта;
  • башмак – очищает цепь от налипания грунта расположен на шине рабочей части;
  • одиночный цилиндр, поднимает рабочую часть в безопасное положение, регулирует глубину и ширину траншеи.

Цепные траншеекопатели позволяют прокладывать узкую траншею шириной от 15 сантиметров.

Мотоблоки, конструктивно объединённые с траншеекопателем

Подобные устройства получили наибольшее распространение. Кроме формирования траншей глубиной до полуметра агрегат окажет владельцу помощь:

  • в посадке деревьев;
  • разрыхлении грунта;
  • вырезании блоков почвы;
  • снятии старого дорожного полотна.

Траншеекопатель Barreto 912HM

Технические характеристики

Модель/параметрыЕд. изм.Величина параметра
Barreto 912HMLaski TR50/CH270/50Sable /BS/50Ground Hog T4
Силовой агрегатл.с.Honda GX290 — 9KOHLER CH270 — 6,8Briggs& Stratton 800 — 6,5SUBARU EX17 — 5,5
Формируемая траншея

ширина

0,1

на колеса

несамоходный

несамоходный

несамоходный

Преимущества аренды

Перед тем, как решиться на покупку дорогостоящего оборудования, нужно взвесить плюсы и минусы такого решения. К ним относят:

  • траншеекопатель — в постоянной готовности и полном распоряжении владельца;
  • не нужно платить арендные платежи;
  • выгодное вложение свободного капитала;
  • — одномоментная трата крупной суммы на покупку;
  • — бара — навесное оборудование, нужно приобрести шасси (трактор, мини-трактор, бульдозер);
  • — найм либо обучение персонала;
  • — выделение помещения для его хранения;
  • — закупка топлива, запасных частей, расходных материалов;
  • — документальное оформление спецтехники в соответствующих инстанциях;
  • — материальная ответственность владельца в случае причинения материального, физического ущерба.

← Как выбрать ямобур

Как выбрать башенный кран →

Мотоблоки применяются в частном хозяйстве

Мотоблоки – это разновидность мини-трактора. Легкие по конструкции, укомплектованы фрезерным мотокультиватором, а тяжелые – колесным плугом. Такая мини-техника применяется для сплошной вспашки маленьких по площади участков, работы в садах, теплицах, клумбах. Ими удобно скашивать траву, убирать снег, перевозить грузы на небольшие расстояния с использованием полуприцепов.

Управляет им оператор, держа агрегат за ручку, шагая вслед за машиной по обрабатываемому участку земли.

Траншеекопатель на мотоблоке навесного типа можно представить в виде мини-экскаватора, обладающего манёвренностью и компактностью.

Внимание! Такая техника очень удобна для работ в стеснённых условиях между хозяйственными постройками, деревьями на территории участка, косогорах.

В данном видео рассмотрим траншеекопатель для мотоблока:

Работа траншеекопателя

Исполнительный орган – бар с двумя грунторежущими фрезами установливается на передней подвеске мотоблока. Глубина выемки регулируется храповым механизмом фиксации угла установки бара.

Узел совмещён с устройством передней навески мотоблока. Выемка разрушенного грунта осуществляется отвальной лопатой на штатной задней подвеске мотоблока.

  1. Запускается силовая установка мотоблока и гидросистема навесного устройства.
  2. Передача крутящего момента на ходовые колеса отключена.
  3. Запускается гиромотор фрезы, режущие диски начинают вращение и формирование вруба траншеи.
  4. Включается привод ходовой части и мотоблок начинает движение.
  5. Отвальная лопата подаёт разрушенный грунт на кромку траншеи.

Режущие диски, цепная передача в обязательном порядке ограждаются защитными кожухами.

Виды траншеекопателей

Условно насадки на мотоблок для рытья траншеи можно разделить на два вида:

  • спецтехника с встроенным траншеекопателем. Негабаритное и мощное специальное оборудование, используется в основном ландшафтными дизайнерами, работниками коммунальных служб и крупных садовых хозяйств. С его помощью легко можно рыть канавы для посадки деревьев, подготавливать почву под клумбы, выпиливать из земли блоки, пни и другие инородные предметы;
  • навесные траншеекопатели, разработанные производителями под соответствующие модели мотоблоков. Выполняют те же функции, что и профессиональные агрегаты, но не в таких объемах.

Не составит труда изготовление самодельного приспособления для копки траншеи мотоблоком. Для этого понадобится небольшой запас инструментов, заготовок и немного времени.

Мои итоги

Траншею мы все-таки выкопали. Если вы копаете «дедовским» методом, то учтите наши ошибки:

  1. Лопату лучше иметь с короткой ручкой, лучше саперную.
  2. Купите или попросите у кого-нибудь шуфель, им хорошо выкидывать землю из траншеи.
  3. Не копайте на штык. Мужчины, все-таки немаленькие как по росту, так и по габаритам. Супруг долго ругался, когда его задница перестала помещаться в траншею.
  4. Если почва каменистая, всегда должен быть лом.
  5. Все-таки, если есть возможность, используйте технику.

А с какими трудностями столкнулись вы и как выходили из такой ситуации? Что еще можете посоветовать, потому что стройка только началась. Впереди еще баня, летняя кухня, куда тоже нужно проводить коммуникации.

Плюсы и минусы использования

Ручные траншеекопатели помогают существенно облегчить тяжелые земляные работы и разрабатывать грунт в труднодоступных для тяжелой спецтехники местах.

Основные плюсы их использования:

В то же время, в отличие от тяжелого оборудования, например, подвески на трактор или экскаватор, ручной траншеекопатель обладает гораздо меньшей производительностью.

Поэтому использование данного оборудования целесообразно при прокладке траншей непромышленного характера или коммунальными службами в условиях города, когда необходимо проложить траншею или вскрыть асфальтовое покрытие с минимальными повреждениями ближайших поверхностей.

Все самое важное о ручной копке траншей найдете в этом разделе.

Приспособление №1

Это самое простое и эффективное. Немного обрезали штыковую лопату и загнули ее вперед, чтобы была поуже. Получилось нечто среднее между штыковой и совковой. Рыть нужно в 3 уровня. Сначала один штык глубины, потом второй, потом третий.

Супруг пробовал обыкновенной штыковой, выгребал совковой, рыхлил ломом. Не понравилось. Очень неудобно в маленькой траншее орудовать лопатами с длинными ручками.

Здесь главное, чтобы ручка была короткой, типа саперной. Так удобнее копать. Вывозил все тачкой. Только чернозем надо сразу отделять от глины. Не забывайте, что потом еще траншею нужно закопать.

За день муж прокопал метров 10. Траншея у меня 30 метров, поэтому решили попробовать другое приспособление.

Оцените статью
Про мотоблоки
Добавить комментарий

Adblock
detector
