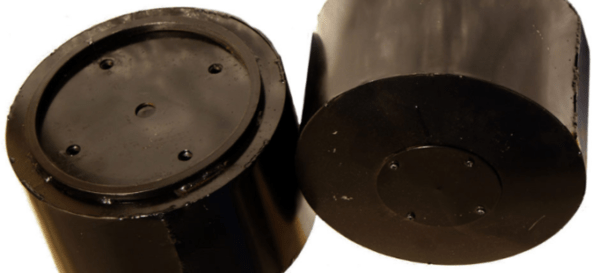

Утяжелители для мотоблока – суть приспособления, способы создания и применения

Утяжелители для мотоблока – суть приспособления, способы создания и применения Мотоблоки

Все что необходимо для этой статьи находится здесь >>>

Мощности мотоблоку хватает, хоть он и бензиновый. Большие колеса 5/12 дают отличное сцепление с грунтом… Осталась лишь одна причина – малый вес мотоблока (по паспорту- 125 кг).

Начал искать способ устранить такую проблему.

Оказалось, есть несколько методик.

  • 1. Сделать форму-утяжелитель в песке и залить туда расплавленный свинец(слишком сложно).
  • 2. Сделать утяжелители из смеси бетона и щебня (дешево, но недолговечно).
  • 3. Засыпать какую-либо емкость песком и подвесить на мотоблок (ненадежно, неудобно).

А что если увеличить вес мотоблока с помощью металлических утяжелителей?

Съездил на пункт приема черных металлов, где и нашел несколько разных по весу гирь от старых промышленных весов времен СССР, пару блинов от спортивной штанги весом по 10 кг. две корзины сцепления с маховиками от автомобилей ВАЗ 2101 -2107 и один противовес на 25 кг – от трактора.

В местной лавке с запчастями для мотоблоков прикупил дополнительную секцию фрез для мотоблока – граненую трубку диаметром 32 мм и длиной 15-20 см. на которой установлены четыре лопасти фрезы. Теперь все детали будущих утяжелителей у меня были собраны.

Прежде всего установил на «спину» мотоблока (то есть на коробку передач, куда по идее должен быть установлен аккумулятор, если бы он шел в комплекте) пару Ю-килограммовых гирь от весов. Гири предварительно сварил вместе. К корпусу КПП крепил их двумя болтами 12 мм. Второй парой болтов на 12 мм крепил эти же утяжелители на кронштейне руля мотоблока.

Затем из уголка 40/ 40 мм сварил рамку для 25-килограммовой гири от трактора. Выглядит она словно блин диаметром 30 см и толщиной 8 см, в середине которого сделана прорезь в виде буквы Т. Гирю положил в рамку и притянул гайкой, чтобы не упала в процессе работы. Конструкцию установил поверх гирь. Вес мотоблока стал больше на 48 кг!

Как утяжелить колёса мотоблока?

В большинстве случаев дополнительный груз устанавливается именно на колеса. Прочности дисков, оси и ступицы хватит для дополнительной массы до 50 килограмм.

Изготовляются утяжелители для колёс мотоблока из бочек из стали. Такой вариант отличается простотой и доступностью.

Последовательность работ:

  1. Болгаркой разрезать металлическую бочку на три куска (высота дна и верха в пределах 10-15 сантиметров);
  2. Сварить днище и верх по месту разреза. Металлическую полосу можно использовать для укрепления шва;
  3. Высверлить в заготовке четыре-шесть отверстий для болтов;
  4. Полученные приспособления закрепить на дисках колёс специальными болтами и гайками;
  5. Прикреплённые резервуары наполняются сыпучими материалами. Чтобы увеличить плотность, нужно добавить воды;
  6. Закрутить крышку.

Такие утяжелители подходят для эксплуатации в достаточно экстремальных условиях. Их преимущество в том, что они быстро снимаются, опустошаются и могут быть уложены на хранение.

Утяжелители на колеса мотоблока можно изготовить из шестигранного железного прута. Его размер должен совпасть с отверстием на оси шасси мотоблока. Нужно приготовить два двадцатикилограммовых штанговых блина.

Схема изготовления:

  1. Отрезать два куска профиля длиной около пяти-шести сантиметров;
  2. Отрезанные куски приварить к дискам на месте отверстия для грифа;
  3. Под шплинты сделать отверстия на оси мотоблока и  в профиле;
  4. При необходимости к накладкам привариваются десятикилограммовые блины;
  5. Придать конструкции эстетичности можно старыми корзинами сцепления от ВАЗа. После прикрепления их окрашивают в желаемый оттенок.

Изготовление утяжелителей колёс грузами из железобетона:

  1. Приготовить опоку из песка или гипса, каркас которой укрепляются раствором цемента;
  2. Изготовить стальной объёмный каркас с полнотелым шестигранником, в нём просверливается отверстие под шплинт;
  3. Приготовить бетонный раствор, залить в каркас, уплотнить и выровнять;
  4. После застывания утяжелитель окрашивается.

Нева d10 005.67.0092-07

Это одна из самых популярных моделей грузов для садовой техники. Применяется для мотоблоков российского производства Нева, Угра, Ока. Основное назначение изделия – усиление сцепной массы для лучшего движения по грунту, предотвращение пробуксовки, увеличение производительности при работе в тяжелых условиях – на пересеченной местности, неровностях и уклонах. Масса одного диска составляет 10 килограмм.

Груз-утяжелитель рекомендуется устанавливать на пневматические колесные диски, грунтозацепы либо на передний штырь. Конструктив модели позволяет поставить на одно колесо до 4 дисков, в зависимости от условий работы. Диски ставятся попарно на оба колеса, при этом они могут располагаться как с внешней, так и с внутренней стороны.

https://www.youtube.com/watch?v=feq4-Cm4e9c

Конкретное место крепления груза-утяжелителя определяется исходя из вида производимых работ. Так, для вспашки поля, самое хорошее место для установки – передний штырь. Сюда можно установить утяжелители общей массой не более 30 кг. Если же предполагается обработка почвы с помощью окучника либо картофелекопалки, диски лучше прикрепить на стальные колеса.

Это действие позволит увеличить силу прилегания агрегата к грунту и не допустит пробуксовку либо «выпрыгивание» из борозды. При проведении таких работ, как очистка снега, транспортировка грузов, диски устанавливают на пневматические колеса. Технические специалисты рекомендуют усиливать колеса с обеих сторон (внешней и внутренней) для придания технике дополнительной устойчивости.

В комплект поставки входит инструкция с подробным описанием процесса установки грузов: сначала необходимо снять колеса с мотоблока, убрав стандартные колесные болты и установив удлиненные, которые идут в комплекте с грузами, приложить утяжелители, надеть шайбы и затянуть гайки, после чего установить всю конструкцию на место, убедившись в том, что все соединения затянуты.

Наружный диаметр изделия составляет 220 мм, посадочное отверстие – 40 мм, ширина – 30 мм. Товар применяется для пневматических колес 4*10, 4,5*10. Производитель дает гарантию на продукцию в 2 года. Средняя цена – 1 400 рублей.

Нева D10 005.67.0092-07

Достоинства:

  • недорогая цена по сравнению с зарубежными аналогами;
  • есть возможность установки одновременно нескольких грузов с внутренней и внешней стороны колес;
  • универсальное место установки – на передний штырь, колесный диск (пневматический и стальной);
  • подходит практически для всех российских мотоблоков;
  • можно заказать онлайн в большинстве интернет-магазинов с бесплатной доставкой на дом;
  • в сети можно найти инструкцию, как с небольшими затратами сделать возможным применение данной модели для мотоблоков и культиваторов зарубежного производства.

Недостатки:

Самые эффективные

При выборе соответствующих приспособлений, чаще всего, во внимание принимаются модели, которые обладают наибольшей эффективностью. На практике такое присуще только для конкретных типов навесного оборудования. Рассмотрим более детально, на каких типах соответствующего оснащения следует остановить свой выбор для полноценной обработки пашни:

  • здесь, чаще всего, применяются многокомпонентные фрезерные приспособления, которые позволяют обрабатывать грунт в разных направлениях;
  • можно отдать предпочтение в пользу плуга с бороной, так как это оборудование одновременно может вспахивать, разрыхлять и окультуривать грунт;
  • дополнительно следует выделить самодельные устройства, так как они позволяют применить все необходимое в одном механизме;
  • также спросом пользуются разборные многофункциональные компонентные фрезы и плуги с боронами.

В каждом отдельном случае присутствуют свои нюансы при соответствующем проведении выбора конструктивных элементов, однако неотъемлемой частью любого типа выступают специальные утяжелители, которые служат для утяжеления конструкции при погружении в грунт.

Как уже было сказано ранее, для равномерной обработки почвы специальным навесным оборудованием, применяются соответствующие утяжелители, что позволяет используемому механизму оставаться в процессе движения на необходимой глубине. В данном случае необходимо более детально рассмотреть, как сделать применяемые навесы более тяжелыми, а именно:

  1. для покупного оборудования могут использоваться специальные вспомогательные грузы, которые навешиваются совместно;
  2. при необходимости можно воспользоваться навешиванием любого тяжелого предмета для равномерного вспахивания;
  3. в данном случае возможно самостоятельное создание достаточно тяжелого приспособления, которое будет разрыхлять грунт равномерно;
  4. нередко на выпускаемых версиях специально предусмотрен соответствующий центр тяжести, что достигается наличием определенной конструкции;
  5. утяжеление может быть дополнительной регулируемой вставкой, которая присутствует на навесном оборудовании.

Вариантов для увеличения массы данного приспособления достаточно много, здесь только следует рационально использовать подобное утяжеление, чтобы во время работы устройство не провалилось достаточно глубоко в грунт. В противном случае может наблюдаться повреждение механизма сцепки, либо деформация самого механизма для обработки почвы.

Важно. При работе с таким оснащением следует принимать во внимание погодные условия, а кроме того влажность и мягкость обрабатываемой поверхности почвы.

В современной практике нет необходимости приобретать такие версии конструктивных элементов, так как присутствует возможность сделать все необходимое самостоятельно.

Как правило, для этого потребуются определенные материалы, а также некоторый вспомогательный инструмент для изготовления соответствующих механизмов.

В данном случае порядок действий при изготовлении специальных самодельных грунтозацепов выглядит следующим образом:

  1. Прежде всего, потребуется найти соответствующую схему выполнения, либо изготовить ее самостоятельно с учетом доступного варианта сборки.
  2. Следующим этапом потребуется подготовить все необходимое для совершения обустройства навесного оборудования на мотокультиватор.
  3. Далее предстоит правильно рассчитать все размеры предстоящего к выполнению самодельного грунтозацепа на культиватор.
  4. Дополнительно предстоит определиться с вариантом сцепки самодельного приспособления и механизированной техники.

Создайте грунтозацепы своими руками

  1. Впоследствии согласно подготовленной схеме осуществляется изготовление необходимого изделия для вспашки грунта.
  2. Здесь отдельно производится удерживающая рама, а кроме того само устройство для окультуривания почвы на земельном участке.
  3. Впоследствии осуществляется изготовление соответствующего механизма для произведения сцепки с присутствующим на мотоблоке креплением.
  4. Далее выполняется полноценная сборка всего механизма из ранее выполненных отдельных конструктивных элементов и приспособлений.
  5. Отдельно здесь выполняется обустройства утяжеления, которое может быть выполнено с добавлением определенных по весу грузов.
  6. Также, при необходимости можно использовать специализированную раму, которая будет иметь необходимый вес и смещаемый центр тяжести.
  7. После того, как конструкция собрана, потребуется осуществить ее первоначальное сцепление с механизированным мотокультиватором.
  8. Дополнительно проводится пробный обкат произведенного оснащения, при этом, в случае необходимости осуществляется регулировка.

При производстве такого технического оснащения, основное в работе – это поиск или разработка схемы будущей версии грунтозацепа. Наличие в своем распоряжении необходимого чертежа позволят существенным образом сократить временные затраты, так как на схеме присутствует наглядный чертеж устройства, а кроме того указаны все необходимые размеры.

Следует понимать, что в каждом отдельном случае габариты конструкции высчитываются исходя из мощности установки, ее размера, а кроме того варианта сцепления. Иными словами, на мотоблок с незначительным весом и слабым мотором не рекомендуется устанавливать крупный грунтозацеп, так как подобное оснащение может быстро вывести основной механизм из строя из-за чрезмерной нагрузки.

Важно. На практике, для самостоятельного выполнения подобного оборудования для обработки почвы может использоваться любой крепкий металлический предмет, в том числе автомобильные диски, чей ресурс службы уже окончен.

В настоящее время обустройство навесного оборудования из этих элементов имеет достаточно широкое распространение. Подобная популярность обусловлена следующими характерными моментами:

  • Все автомобильные диски имеют необходимую жесткость конструкции, а кроме того подходящий размер и массу.
  • Такие приспособления легко найти (нередко старые приспособления хранятся в гаражах практически у всех владельцев автомобилей).
  • Эти варианты конструктивных элементов достаточно легко поддаются обработке, так как изначально сделаны с оглядкой на возможный ремонт.
  • Механизмы уже имеют необходимые для крепления разрезы и иные проемы на своей центральной плоскости.
  • Данная разновидность приспособления отличается продолжительным ресурсом службы при правильной обработки поверхности.

Утяжелители для мотоблоков — изготовление, область применения

https://www.youtube.com/watch?v=QPGlmhwQyQk

Приспособления используются в следующих случаях:

  • Больше всего нужны для окучников и плугов. При увеличении массы агрегата повышается усилие тяги, способствуя качественному вспахиванию почвы;
  • Упрощается работа на склонах и твёрдых почвах;
  • Сбалансируется масса техники и навесов. При этом упрощается управление мотоблоком и повышается качество работы.

Приспособления прикрепляются на колёса или корпус агрегата, также используются утяжелители для мотоблока для грунтозацепов. Их легко изготовить самостоятельно, сэкономив финансы.

Чтобы создать утяжелители, используются разные предметы:

  • Дисковые гири по пять килограмм;
  • Диски от спортивной штанги по десять килограмм;
  • Шестигранный профиль;
  • Корзины сцепления с автомобиля.

Понадобятся определённые инструменты:

  • Сварка;
  • Электродрель;
  • Болгарка с набором дисков;
  • Краски.

Массу мотоблока можно значительно увеличить в зависимости от используемых предметов. Груз закрепляется на раме или корпусе, также утяжеляются колёса.

В современной жизни используются различные приспособления, предназначенные существенным образом снизить физические нагрузки при выполнении определенной работы. Для сельского хозяйства и садоводства применяется соответствующая спецтехника, которая увеличивает производительность. На практике, особое внимание уделяется небольшим и многофункциональным устройствам.

Одно из таких приспособлений это мотоблок. Разумеется, сам по себе аппарат не имеет определенной ценности без дополнительного навесного оборудования.

Однако в силу высокой стоимости, грунтозацепы на мотоблок и иные приспособления можно выполнить самостоятельно.

Целина засыпной цилиндр арт.011701

Продолжает обзор необычная модель с функцией изменения веса – засыпные утяжелители российского производителя Целина. Изделия имеют пустотелое исполнение цилиндрической формы. Внутрь засыпается песчано-гравийная смесь. В зависимости от конкретной ситуации, количество ПГС может варьироваться, благодаря чему настроить оптимальный баланс не составляет труда даже опытному дачнику (фермеру). Масса пустого цилиндра составляет 6,3 килограмма, ориентировочный вес заполненного – 22,8 кг.

Грузы устанавливаются на колесные диски (транспортные либо грунтозацепы), и крепятся с помощью пяти стандартных болтов 5*120 мм. Внешний диаметр цилиндров составляет 265 мм, высота – 180 мм. При выборе, грузы-утяжелители какой фирмы лучше купить, многие покупатели отдают предпочтение данному бренду из-за универсальности использования и невысокой стоимости пары цилиндров.

Целина засыпной цилиндр арт.011701

Достоинства:

  • универсальное применение;
  • выгодная цена;
  • возможность регулирования массы путем изменения количества наполнителя;
  • привлекательный внешний вид, качественное исполнение.

Недостатки:

  • товар трудно найти в продаже в стационарных магазинах, большинство предложений размещено на интернет-сайтах, при этом покупателю требуется доплатить определенную сумму за доставку до места; сумма, в зависимости от региона, доходит до 400 рублей.
