Ворошилка для мотоблока. Технические и эксплуатационные параметры.

Описание приспособления

Мотоблок является незаменимым инструментом в любом приусадебном хозяйстве. Для активной посадки и сбора урожая моноблок используется вместе со специальными агрегатами, чаще всего навесными, которые способны копать и бороновать землю с любой структурой, а также рыхлить ее. Его также мо жноприменять в борьбе с сорняками.

Сеноуборочные грабли – продуктивный инструмент для работы с почвой весной. Такт как ручные инструменты по ширине очень малы, к моноблоку можно прикрепить похожий вариант с большим захватом. Это может сделать ваши садовые работы более эффективными.

Всем известно, что даже самая быстрая ручная работа не сможет сравниться с аналогичной механизированной. Несмотря на приложенные максимальные усилия в плохую погоду невероятно тяжело справиться с огромным объемом работ.

А бывает, что усилия и попросту тратятся вхолостую. После ливневых дождей заготавливаемое сено может необратимо испортиться. Даже после сушки такого сена, оно не будет иметь ценности и может быстро заплесневеть.

Такой корм для животных непригоден, и его остается только выбросить.

Именно для того, чтобы весь ваш труд не был напрасен можно сделать механизированные широкие сеноуборочные насадки для мотоблока своими руками. Они помогут вам быстро собирать высушенную траву на огромных сенокосных территориях. Материал, используемый для самостоятельной сборки граблей – чаще всего металлические трубы для водопровода.

Диаметр труб должен быть около пятнадцати сантиметров. Сделать функциональные грабли для мотоблока своими руками не составит труда. Для экземпляров с широким захватом для сена отлично подходят водопроводные трубы разные по своему диаметру.

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.

Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Колесные грабли представляют собой навесную на трактор конструкцию из закрепленных на консоли плавающего типа колес. На них установлены согнутые проволочные пальцы-пружины для ворошения сена. Поскольку внешне такое устройство напоминает нарисованное детской рукой солнышко, то именно такое народной название получили эти тракторные ворошилки.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи.

Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами. Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера.

« грабли для сена под мотоблок »

Пошаговая -инструкция по конструированию и созданию граблей для мотоблока.

Работы в декабре

Как только снег выпадет, его необходимо сгрести и максимально укрыть им вокруг всех деревьев. Особенно важно защитить от морозов молодые (1-4-летние) посадки. Снегом необходимо окучивать не только деревья, но так же розы и другие декоративные кустарники.

«солнышко»

Это сеноуборочные грабли-ворошилки, произведенные на Украине. Они используются для того, чтобы сено высохло со всех сторон, причем за небольшой временной промежуток они делают ту же работу, которая вручную требует 1-2 дней. Об эффективности такого приспособления лучше всяких слов говорит качество заготовленного сена, поэтому у пользователей не остается сомнений в актуальности такого агрегата в любом хозяйстве.

Необычное наименование связано со своеобразной конфигурацией установки – она закруглена и оснащена довольно тонкими прутьями-зацепами для скошенной травы, которые напоминают лучики. Такие грабли бывают быть двух-, трех- и даже четырехколечными, причем чем больше число колец, тем больше ширина обрабатываемой полосы.

Так, например, грабли с четырьмя кольцами могут переворачивать сено на делянке 2,9 метра, а сгребать – 1,9 м. Результативность «Солнышка» – 1 га/час. Это выгодно отличает модель от многих других аналогов, а учитывая, что сам мотоблок развивает скорость 8-10 км/ч, общая скорость заготовительных работ только возрастает.

Среди собственников дачных участков большой площади также популярны ленточные чешские модели и модель ВМ-3.

Ворошитель типа солнышко

Теперь разберемся с конструкцией ворошителей для мотоблоков и минитракторов типа Солнышко. Для мотоблоков лучше использовать вариант трехколесной ворошилки, для тракторов подойдут пятиколесные. Итак, нам понадобится металлическая труба, проволока 4-7 мм, стальные листы толщиной 4 мм.

Из металлической трубы мы изготовим сварную раму, на которой установим кронштейны, к которым будут крепиться колеса. Диски рабочих колес вырежем из листов стали. Из проволоки мы изготовим пальцы, которые будут сгребать скошенную траву. Они должны быть заменяемы. Прикрепим их к дискам болтами.

Чтобы установить каждое колесо, будем использовать два подшипника, размещенных в ступицах. Лучше всего установить ступицы от классической модели ВАЗа, в которой находятся конические подшипники.

Благодаря колпачку из металла с одной стороны и сальнику с другой данный узел не позволит подшипникам заржаветь, даже если вы будете хранить их на улице. Теперь необходимо изготовить навеску, для того чтобы навешивать самодельные грабли на машину.

Ее конструкция должна включать в себя регулировку с использованием пружин из стали.

Второй и третий этапы установки – усиливаем конструкцию

Теперь приступаем к монтажу горизонтальных опорных стоек под грабли и дышла. Для установки опор (стоек) возьмите два металлических квадрата с шириной профиля 25×25 мм и длиной около 1,2 м. Крепим их параллельно друг другу. Если после окончания работ их длина окажется разной, при помощи болгарки убираем излишки. Далее монтируем дышло.

Чтобы правильно его установить, отмеряем рулеткой расстояние от одной до другой опоры, делим его пополам, это и будет наш центр, сюда привариваем дышло. В качестве этой конструкции подойдет любая толстостенная труба диаметром не менее 30 мм и длиной около 1,4-1,5 м, все зависит от высоты крепления и индивидуальных особенностей вашей техники.

Самостоятельно сделанный мотоблок

Чистый вес граблей без оси, усиления, колес, опор составляет около 15 кг, что создает ощутимую нагрузку на всю конструкцию. Чтобы предотвратить вероятность излома и сделать технику устойчивой к повреждениям, вам понадобятся два металлическим квадрата с шириной профиля 15×15 мм.

Они привариваются в самых уязвимых узлах. Первую параллель монтируем посередине между двумя стойками, после чего привариваем к ней по центру подкос, а другой его конец – к дышлу. Вторым усилением конструкции будет тяга. Именно она отвечает за подъем и опускание граблей мотоблока.

Не спешите приваривать ее, до этого вам нужно позаботиться о другом.

Делаем грабли для мотоблока своими руками

Каждый фермер в своей работе желает удобства и быстрого эффективного труда. Нет конца совершенствованию малой сельскохозяйственной техники. Отличный пример – приспособления к мотоблоку для заготовки сена.
В продаже имеется достаточное количество разнообразных механизмов для снаряжения этого вида сельскохозяйственной техники в том числе и граблей, но вот именно связанные с сенокосом приспособления наши производители как-то обошли стороной. Если и есть что-то подобное, то оно или громоздкое, или неудобное, или дорогое. В данной статье расскажем, как сделать грабли для мотоблока своими руками, которые, кстати, получатся довольно универсальными и подойдут, как к мотоблокам Нева, так и к другим маркам.

За границей дела с этим обстоят несколько лучше, но цены на технику и транспортировку не оставляют большинству наших фермеров ни единого шанса воспользоваться этими чудо-механизмами.

Делаем самодельный дисковый окучник для мотоблока

Самодельный дисковый окучник для мотоблока начинаем изготавливать с поиска ненужных в хозяйстве крышек от стальных кастрюль (лучше не эмалированных, а просто металлических).

Нужный диаметр примерно 40-50 см с учетом того, что глубина прорастания в землю корней картофеля не большее чем 15-20 см. Далее затачиваем лопасти крышек, а в нашем случае они уже являются дисками окучника, на шлифовальном станке.

Если крышки плоские, то их немного загибают в одну из сторон молотком.

Далее, чтобы сделать удобный окучник, нужно изготовить тележку, к которой и будут крепиться диски, сдвигающие почву. Это может быть конструкция из труб и втулок, к ее нижней раме крепим небольшие опорные колеса.

После этого можно переходить к испытаниям такого окучника прямо на картофельном участке огорода.

Изготавливаем планку граблей – пошаговая инструкция

Делать конструкцию аналогичную «Салюту» будет достаточно сложно и дорого для дачника, поэтому сразу рассмотрим доступный вариант, который не нанесет сильный урон вашему бюджету. Сначала нужно изготовить ось и колеса – основу, на которой будет держаться вся конструкция.

Самый простой, но довольно затратный способ – купить колеса (по 1400 рублей штука) и ось 16 мм диаметром, на которую посадить их. Такие цены многих не обрадуют, поэтому делаем все это собственноручно. Рассмотрим пошаговую инструкцию изготовления оси с колесами.

Шаг 1Делаем металлическое колесо.

Берем сломанный диск от зерновой сеялки, его диаметр будет примерно 35-40 сантиметров, потом выбиваем внутренний подшипник. Можно оставить его внутри и прямо в него засунуть металлический прут, но необходимо, чтобы он плотно входил, без люфта. Далее берем металлическую полосу толщиной 1.5-2 миллиметра, шириной 4 сантиметра и длинной до 170 см, обкручиваем ее вокруг диска, по торцу привариваем.

Шаг 2Изготавливаем и устанавливаем ось.

Это самый простой этап. Берем подходящий по диаметру металлический прут (как правило, это 14 мм), продеваем его в наши «колеса», чтобы он выходил из диска на 1-2 сантиметра. С внутренней стороны навариваем стопорное кольцо, снаружи – сверлим стопорное отверстие под шплинт. Берем электрическую дрель, сверло на 3.

Шаг 3Делаем на оси места крепления под каркас.

Предлагаем ознакомиться Земляника сорт клери описание сорта

Для последующего удобства эксплуатации можно сделать специальные крепления для металлической рамки – 2 пластины на расстоянии 10 сантиметров от каждого колеса. При помощи сварочного инвертора привариваем к оси 2 металлические планки по 3 сантиметра шириной и 10 длинной (толщина металла – 2 мм).

Дальше нам осталось сделать саму планку, на которой будут находиться пружины и прикрепить ее к тяге. Надо проверить процесс опускания и поднятия рабочего элемента, проконтролировать усилие на землю. Рассмотрим все в подробностях.

Шаг 1Крепим ось граблей.

Первым делом, возьмем металлическую трубу 30 мм диаметром и отрежем ровно 1.5 метра – это будет наш рабочий захват инструмента. После этого устанавливаем ее на штатное место: к стойкам привариваем горизонтально 2 трубки длинной 10-15 сантиметров и диаметром 40 мм – в них засовываем ось. У нас получается труба, которая свободно проворачивается по кругу в креплении.

Шаг 2Привариваем «ухо».

Для этой задачи нам подойдет обычный металлический уголок или труба длинной 15 сантиметров. Привариваем тягу к верхнему углу этой трубки, второй конец тяги будет доставать до средины дышла и сидеть на эксцентрике. Ручку нажимаем – грабли опускаются, подымаем – переходят в режим «ожидания».

Шаг 3Навариваем пружины.

Если вы хотите соорудить простые грабли к мотоблоку своими руками без существенных затрат — необходимо сделать быстросъемные элементы. Можно купить и накрутить готовые пружины, но это будет дорого и долго. Намного проще приобрести метров 20 нержавеющей проволоки 5-6 мм и выгнуть из нее С-образные элементы.

Грабли к мотоблоку почти готовы, теперь остается все тщательно смазать солидолом, особенно те элементы, которые имеют трение. В первую очередь обращаем внимание именно на трубу, под которой крепятся С-образные элементы – ее нужно смазывать в местах, где она заходит во вставки 40 мм диаметром. О колесах не забываем – их тоже лучше периодически смазывать, независимо от того, оставите вы там подшипники или нет.

Если все сделать правильно и пройтись пособирать собственный металлолом во дворе, то сделать грабли на мотоблок своими руками будет очень дешево, не более 2 тысяч рублей, которые вы потратите на приобретение осей и старых колес с зерновой сеялки.

Как сделать грабли на мини-трактор

Самостоятельно сделать сеноуборочную технику не составит труда. Подобное оборудование отлично подойдет для фермеров владеющих небольшими земельными наделами и минитракторами. Представленный вариант предназначен для использования в сцепке с мини-техникой и оснащен 5 сгребающими колесами. Перед тем как сделать грабли на трактор своими руками нужно подготовить следующие материалы:

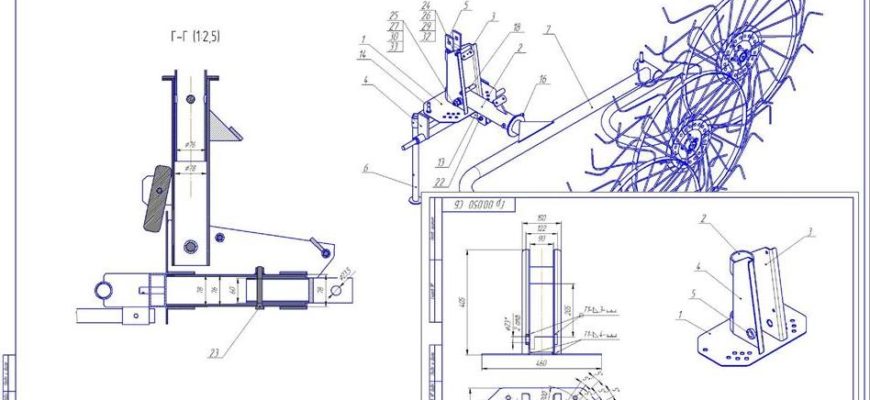

Чертежи и примерные размеры.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части.

На представленном выше рисунке показано устройство.

Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста.

Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование.

Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Как сделать самому

Если вы решили сделать поперечные грабли самостоятельно, вам потребуется такой набор:

• ножовка;
• молоток;
• сварочный аппарат;
• перфоратор;
• два колеса;
• металлическая ось;
• профильная труба;
• пружины;
• металлические прутки;
• трубы для механизма граблей.

Опытные садоводы рекомендуют выбирать модель граблей не в цельном, а в складывающемся варианте. Поперечные самодельные грабли к мотоблоку, которые можно складывать на практике оказываются более комфортными и мобильными при транспортировке.

От граблей, сделанных своими руками, можно добиться максимальной мобильности сгребания сена. Именно поэтому они должны быть полностью механизированы для работы. Технологический процесс изготовления данных приспособлений достаточно простой.

В процессе их конструирования нужно обратить внимание на наличие таких составляющих, как рычаги, дышла, тяги, подкосы, оси для колес и перекладины для зубьев. Как раз из трубки и выполняются все элементы для граблей своими руками. кроме зубьев. В качестве них могут служить обычные металлические прутья.

Как описывают чертежи, отрезки труб собираются в конструктивное решение. Их можно плотно сварить в одно целое, а можно вставить прочно одну трубу в другую. Тяговым механизмом будет обусловливаться свободное вращение мотоблока, поэтому колеса не нуждаются в подшипниках. Рассчитав эффективность уборки площадки сенокоса, можно выбрать любой диаметр захвата граблей своими руками.

Идей для изготовления самодельных элементов для рабочих агрегатов очень много. Как и необходимые чертежи, они доступны. Поэтому лучшим решением будет воспользоваться ими и сделать многофункциональные грабли для мотоблока самостоятельно, ведь они значительно увеличат продуктивность вашей работы.

Колёсно-пальцевые ворошилки

На опорной раме устанавливаются от одной до пяти рабочих секций. Секции работают вместе или отдельно, передвигаясь по покосу на бесприводных пневмоколесах. На секциях крепятся 3-5 рабочих колёс с пружинными пальцами.

При перемещении грабель мотоблоком пружинные пальцы подхватывают сено. Угловое расположение рабочих колёс обеспечивает их вращение, за счет которого масса травы постоянно перемещается вбок, с колеса на колесо, формируя объёмный, разрыхлённый и быстро подсыхающий валок.

Для работы с травой повышенной влажности секции переставляются, подобранная трава не поступает на следующее колесо – зелёная масса ворошится, что ускоряет её сушку и подвяливание.

Направив секцию вдоль готового валка, последний будет сдвинут и обернут.

Насадка для мотоблока «нева»

Особенностью этого производителя является то, что тут предусмотрен специальный адаптер, который делает данное навесное оборудование подходящим для любых мотоблоков. Это очень удобно, так как у пользователей другой техники, а не только , есть возможность использовать качественные грабли.

Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.

Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д.

Преимущества

Простота и прочность конструкции ворошилок делают возможным применение данного вида сеноуборочного оборудования практически на любых почва.

Зубцы граблей и большинство деталей агрегата делаются из прочной пружинистой стали, благодаря чему грабли могут работать даже после попадания на них камней.

Даже сделанные своими руками навесные грабли ворошилки на трактор позволяют качественно и бережно собрать скошенную сухую растительную массу и уложить его в ровные сенные валки. Наибольшей популярностью пользуются ворошилки «Солнышко». Это обусловлено рядом преимуществ:

• минимальные затраты на обслуживание оборудования;
• навесная конструкция обеспечивает длительный срок эксплуатации;
• конструкция имеет мощную раму и тяговое дышло;
• удобный перевод оборудования в транспортное или рабочее состояние;
• цена.

Большинство фермеров утверждает, что благодаря применению роторных граблей ворошилок, агрегатируемых с мини-тракторами потери высушенной растительной массы во время ее сгребания сводится к минимуму. К тому же «пальцы» на колесах ворошителя не только хорошо взбивают сено, но и переворачивают его, благодаря чему улучшается вентиляция валков и соответственно повышается качество сенной массы.

Применение граблей-ворошилок

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны.

Заводские или самодельные грабли ворошилки собирают скошенную траву в валки и при необходимости переворачивают их для просушки. Чтобы пользоваться сеноуборочным оборудованием применяют мотоблоки, минитрактора, трактора и даже лошадей.

Это намного эффективнее, чем работать ручным инструментом. Можно выполнять следующие операции:

• загребание скошенной растительной массы;
• ворошение травы;
• оборачивание и разбрасывание валков;
• сдваивание расположенных рядов валков.

Изготовленные своими руками грабли для минитрактора обладают рядом преимуществ. Устройство более эффективно, в сравнении с ручным инструментом, легко транспортируется к площадке хранения и занимает мало места. Доступная цена, а также нет проблем с покупкой запчастей.

Роторная ворошилка своими руками

Для начала попробуем сделать самостоятельно роторную ворошилку. Изготавливаем металлическую раму, размеры которой будут зависеть от тяги мотоблока или трактора. Для нее можно взять металлическую трубу круглого или квадратного сечения. Одна сторона рамы должна быть одинаковой по размеру с навеской, другая же — постепенно сужаться.

Ротор, необходимый для работы ворошилки, приводится в действие карданным валом, однако его запросто можно заменить задним мостом легкового автомобиля. Дело в том, что именно в заднем мосте имеются все необходимые для работы шестеренки.

Во многих тракторах количество оборотов вала в минуту равняется 540, а это очень много для ворошителей.

Роль ротора будет выполнять диск автомобиля, на который мы приварим 10 трубок, чтобы получилось «солнышко».

Теперь нам остались только зубья наших грабель. Их лучше всего делать из прочной стали. Прикрепим их к ротору при помощи сварки. Роторные ворошилки готовы.

Самодельная фреза гусиные лапки, для мотоблока

Это цельносварная не разборная стальная фреза, что придает ей значительно большую прочность, чем у обычных культиваторных фрез. Самодельная фреза гусиные лапки, для мотоблока показывает большую эффективность и успешно используется при вспашке твердой почвы. Ее можно агрегатировать практически с любым мотоблоком или мотокультиватором с подходящим диаметром оси.

Фрезу«гусиные лапки» очень хорошо использовать при вспашке земли под посадку картофеля, особенно если грунт твердый с крупными комьями земли, либо когда для профилактики от жука колорадского, проволочника и других огородных вредителей нужно ускоренно вспахать огород «в зиму».

«Гусиные лапки» продаются как правило не заточенными, и многими огородниками, которыми уже испытаны эти фрезы, рекомендуется затачивать их для более легкой и быстрой вспашки.

Ниже приведены чертежи самодельной фрезы «гусиные лапки2 с диаметром 520 мм., захватом 1250 мм., общим количеством лучей 30 шт. по 3 шт. на секцию. Луч крепится к катушкам на болтах.

При вспашке почвы такой фрезой она разрыхляется и поднимается на глубину в среднем от 40 до 100 мм., в зависимости от влажности.

Технические и эксплуатационные параметры ворошилок

Обозначенные в таблице механизмы отнесены к оборудованию навесного типа, которое агрегатируется с мотоблоком при помощи адаптеров.

Технические и эксплутационные характеристики проекта

Толстостенная стальная труба диаметром 25 мм и длиной 1,4 м – базовая деталь ворошилки.

У 6 садовых 3 зубьевых вил обрезаются трубчатые элементы крепления к черенку. Заготовки равномерно распределяются по длине базовой трубы и привариваются к ней сваркой.

Опорные башмаки (могут быть заменены на колеса) выгибаются из стальной полосы и через узел, обеспечивающий изменение высоты установки и фиксацию, крепятся к базовой трубе.

Прицепное устройство к мотоблоку изготавливается из металлического уголка и двух отрезков стальных труб диаметром 25 и 23 мм.

Для качания в пределах 10° ворошилки относительно мотоблока на конце трубы большего диаметра сверлится сквозное отверстие под шплинт, на другой трубе формируются прорези для шплинта.

Конструкция предельно упрощена, домашние умельцы могут её критиковать, дорабатывать и улучшать. Самодельные сеноворошилка, косилка для мотоблока значительно упрощают технологию заготовки сена, сокращают временные затраты.

Удобная самодельная сеялка к мотоблоку

Условно сеялки к мотоблокам подразделяются по числу одновременно засеиваемых рядов – от 1 до 5, выделяют также сеялки овощные и сеялки точного высева.Сеялки овощные применяются для пунктирного посева овощей: моркови, лука, свеклы. Аппарат для подачи семян приводится от опорно-приводных колес секций. Кроме того частота вращения аппарата регулируется сменными звездочками.

Сеялки овощные точного высева имеют щеточное высевающее устройство. В таком устройстве вращающаяся щетка ворошит слой семян в бункере, чтобы они высыпались в отверстие, расположенное в его задней стенке. Отверстие закрывается поворотным диском, имеющим отверстия различного диаметра. Поворотом диска можно изменять размер отверстий и таким образом менять норму высева семян.

Самодельная сеялка к мотоблоку обычно соединяется с мотоблоком при помощи универсальной сцепки, благодаря которой можно комплектовать мотоблок двухрядными и четырехрядными сеялками.

Характеристика навесного оборудования для мотоблока

Подобное приспособление входит в категорию навесного оборудования. На мотоблок грабли крепятся при помощи адаптера. Это удобно, так как позволяет использовать различное оборудование на одном мотоблоке. Очень часто один или несколько типов граблей уже идут в комплекте.

Однако встречается и такая техника, где комплектация не включает никакого навесного оборудования. Такие варианты обходятся дешевле. Но нужно учитывать, что дополнения придется либо покупать, либо делать своими руками, используя заранее подготовленные чертежи.

В большинстве мотоблоков имеется возможность поднимать или опускать грабли при помощи ручки. Это удобно и позволяет более качественно проводить работы и чистить устройство.

Вне зависимости от того, будут это самодельные грабли для мотоблока или покупные, они должны быть прочными. Чаще всего производители изготавливают подобное оборудование из высококачественной стали. Она должна обладать прекрасными антикоррозийными свойствами, так как грабли будут часто контактировать с водой.

Именно такой вариант прослужит долго. Стальные насадки не гнутся и не покрываются ржавчиной, поэтому их можно использовать более 10 лет. Срок службы приспособления во многом зависит от места хранения. Любое навесное оборудование должно содержаться в сухом помещении. После использования грабли необходимо обязательно промыть и высушить.

Этап 4. работа над планкой граблей

• Крепеж оси граблей. Делаем рабочий захват устройства, отрезая от трубы150 см. Затем к стойкам приваривается по горизонтали две трубы, где будет расположена ось. В результате мы получаем крутящуюся по кругу трубу в креплении.
• Делаем ушко. Тягу в этом случае необходимо приварить к верхнему углу трубы. Второй ее конец будет расположен на эксцентрике, соприкасаясь с центром дышла. Оказывая небольшое давление на ручку, вы сможете опустить или поднять грабли.
• Приваривание пружин. Пружины покупаются или же самостоятельно выгинаются из проволоки. Затем привариваем их к уголку или устанавливаем в отверстие, сделанное дрелью. Фото готовых грабель можно просмотреть ниже.

После того, как грабли были собраны, необходимо все трущиеся детали смазать солидолом. И потом с течением времени следует повторять данную процедуру, чтобы избежать поломок.

Также вы можете просмотреть видеоролик «Грабли к мотоблоку Нева».
