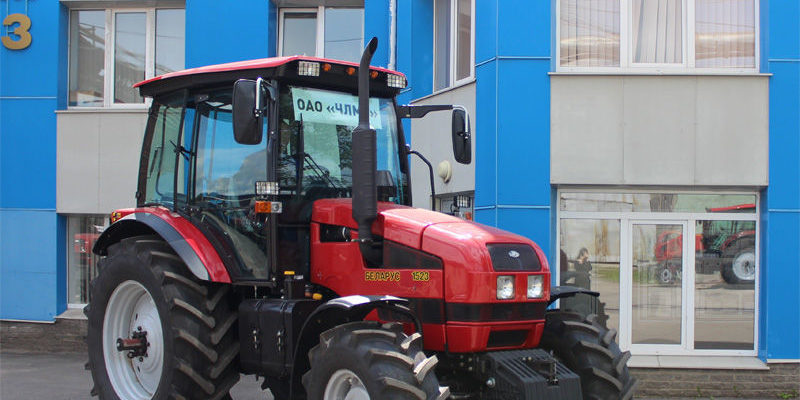

«Всеобъемлющее руководство по работе с трактором Беларус МТЗ-1523, включая подробный анализ его электрической схемы и всесторонний обзор его впечатляющих возможностей. С подробным описанием его уникальных особенностей и практическими демонстрациями, снятыми на видео, это ресурс предлагает бесценную информацию об одном из самых мощных и надежных тракторов на рынке»

Электрогидравлическая навесная система.

Возможности дополнительной комплектации:

По вопросам комплектации по заказу обращайтесь к дилерам в вашем регионе

Общая схема электрического оборудования трактора

Приборы электрооборудования соединены по однопроводной схеме, функцию второго провода выполняют металлические части трактора «масса» , с которой соединены отрицательные клеммы приборов электрооборудования.

Электрооборудование тракторов с кабиной включает стеклоочиститель 55 и плафон освещения кабины Посты, расположенные на крыше кабины и в кабине, с правой стороны от оператора, позволяют осуществлять управление.

Потребители электроэнергии и их цепи защищены предохранителями блоки предохранителей 7, 19, Нет показаний скорости движения трактора — проверьте наличие сигналов от обоих датчиков скорости BV1, BV2. Схемы электрооборудования.

Еда, Кулинария. Но нужно учитывать, что проводка требует постоянного ухода и контроля.

Не считая стандартной, существуют еще две возможные модификации: Первая носит название МТЗ Л, и разработана для применения в лесной промышленности. Если возникнет необходимость, то можно присоединить жгут проводов от других агрегатов. Розетка предназначена для всех работ, где нужно электричество, в том числе и при перевозке грузов. Электрооборудование тракторов с кабиной включает стеклоочиститель 55 и плафон освещения кабины

Электропроводка трактора МТЗ 82 и ее цветная схема

Стартер в электросхеме трактора Обязательным элементом электрооборудования минских тракторов является стартер, включение которого осуществляет цветная схема. Не считая стандартной, существуют еще две возможные модификации: Первая носит название МТЗ Л, и разработана для применения в лесной промышленности. Рассмотрим более подробно компоненты схемы. И на штепселе, и на розетке нанесены специальные маркировочные обозначения, которые помогают разобраться с местами присоединений проводов. Ориентировочная стоимость Цена нового трактора варьируется в пределах около 1.

Теперь мы отправимся в наши комнаты и там поедим, так как вы, конечно, проголодались. Ещё, как то правильно надо развести питание с генератора, так же всё с нуля делать. Все работы производимые с электрооборудованием трактора, требуют специальной подготовки и квалификации, так как работы выполненные неподготовленным человеком могут привести к плачевному результату, например, такому как преждевременное повреждение электроприборов или еще хуже, возгоранию трактора.

Номер детали на чертеже:

Заводской номер: 1522-3747010Количество на модель: 1

Заводской номер: 80-3805065Количество на модель: 1

Заводской номер: 2022-3722011Количество на модель: 1

Заводской номер: 1522-3747011Количество на модель: 1

Заводской номер: 1522-3747013Количество на модель: 1

Заводской номер: 1221-3759011Количество на модель: 1

Заводской номер: 80-3723016Количество на модель: 3

Заводской номер: 70-3723035Количество на модель: 4

Заводской номер: 80-3723041Количество на модель: 1

Заводской номер: 70-3723042-02Количество на модель: 2

Заводской номер: 80-3723045Количество на модель: 13

Заводской номер: М2-14.13.238Количество на модель: 2

Заводской номер: 54.24.445-БКоличество на модель: 1

Заводской номер: M6-6gx14.88.35.019ГОСТ7798-70Количество на модель: 8

Заводской номер: B.M6-6gx10.58.019ГОСТ17473-80Количество на модель: 8

Заводской номер: B.M6-6gx20.58.019ГОСТ17473-80Количество на модель: 4

Заводской номер: М6-6Н.6.019ГОСТ5915-70Количество на модель: 16

Заводской номер: М5-6Н.6.019ГОСТ5927-70Количество на модель: 6

Заводской номер: С6.01.019ГОСТ11371-78Количество на модель: 7

Заводской номер: 80-3724345-ВГОСТ23544-84Количество на модель: 1

Заводской номер: 1222-3724360-БГОСТ23544-84Количество на модель: 1

Заводской номер: 1221-3724380-АКоличество на модель: 1

Заводской номер: 80-3724381ГОСТ23544-84Количество на модель: 1

Заводской номер: 1221-3724383ГОСТ23544-84Количество на модель: 4

Заводской номер: 5ТОСТ37.001.115-75Количество на модель: 6

Заводской номер: 6ТОСТ37.001.115-75Количество на модель: 18

Блок свечей накаливания

Заводской номер: 3741.10Количество на модель: 1

Заводской номер: 3722.20Количество на модель: 1

Блок предохранителей (БП-11)

Заводской номер: 3722.40Количество на модель: 1

Датчик указателя температуры (ДУТЖ-02)

Заводской номер: 3828.10Количество на модель: 1

Датчик аварийной температуры

Заводской номер: 3844.10Количество на модель: 1

Датчик засоренности воздухоочистителя (ДСФ-65)

Заводской номер: 3845.10Количество на модель: 1

Датчик аварийного давления Масла (ДАДМ-03)

Заводской номер: 3829.15Количество на модель: 2

Датчик давления масла в двигателе (ДД-6М)

Заводской номер: 3829.10Количество на модель: 1

Заводской номер: 3759.10Количество на модель: 1

Реле свечей накаливания

Заводской номер: 3747.35Количество на модель: 1

Заводской номер: 3747.25Количество на модель: 1

Реле на замыкание

Заводской номер: 3747.50Количество на модель: 2

Реле на размыкание

Заводской номер: 3747.40Количество на модель: 2

Сигнал звуковой рупорный низкотональный

Заводской номер: 3721.15Количество на модель: 1

Сигнал звуковой рупорный высокотональный

Заводской номер: 3721.20Количество на модель: 1

Сопротивление добавочное генератора

Заводской номер: 3741.25Количество на модель: 1

Стартер 24В, 5,5 кВт

Заводской номер: 3708.20Количество на модель: 1

Заводской номер: 312.3711Количество на модель: 2

Заводской номер: 70-3723042-01Количество на модель: 2

Заводской номер: ШЧ12Количество на модель: 2

Заводской номер: 1522-3724025Количество на модель: 2

Заводской номер: 85-3741015БКоличество на модель: 1

Заводской номер: М8Количество на модель: 3

Заводской номер: ШП8Количество на модель: 4

Заводской номер: М8х20Количество на модель: 4

Приспособления для впрыска легковоспламеняющейся жидкости

Заводской номер: 1701.3741Количество на модель: 1

Заводской номер: 50-371103ВКоличество на модель: 2

Заводской номер: С308Количество на модель: 1

Заводской номер: С309Количество на модель: 1

Заводской номер: 1522-3721011Количество на модель: 2

Заводской номер: ШП6Количество на модель: 30

Заводской номер: М6Количество на модель: 16

Заводской номер: 1522-3724360БКоличество на модель: 1

Заводской номер: 80-3724345Количество на модель: 1

Заводской номер: 80-3701012Количество на модель: 1

Заводской номер: УВР-2Количество на модель: 1

Заводской номер: 80-3723045Количество на модель: 14

Заводской номер: 54.24.445БКоличество на модель: 1

Заводской номер: 70-1115012-03Количество на модель: 3

Заводской номер: 70-6702111Количество на модель: 1

Датчик засоренности воздуха

Заводской номер: ДСФ-65Количество на модель: 1

Заводской номер: 80-3723038Количество на модель: 1

Заводской номер: М6х14Количество на модель: 6

Заводской номер: 732.3747Количество на модель: 1

Заводской номер: ВМ6х10Количество на модель: 4

Блок управления стартером

Заводской номер: БУСКоличество на модель: 1

Заводской номер: 711.3747Количество на модель: 1

Заводской номер: 90.3747Количество на модель: 2

Заводской номер: ШЧ6Количество на модель: 5

Заводской номер: П14.3723Количество на модель: 1

Заводской номер: ВМ6х20Количество на модель: 4

Заводской номер: 11.3722Количество на модель: 1

Установка батарей аккумуляторных

Заводской номер: Установка батарей аккумуляторныхКоличество на модель: 1

Заводской номер: А25.3223Количество на модель: 1

Заводской номер: ДД6ЕКоличество на модель: 1

Заводской номер: ДДМ-03Количество на модель: 1

Заводской номер: ДАТЖКоличество на модель: 1

Заводской номер: ДУТЖ-02Количество на модель: 1

Заводской номер: 96.3701-2Количество на модель: 1

Заводской номер: ВМ5х10Количество на модель: 3

Заводской номер: М5Количество на модель: 11

Заводской номер: ШП5Количество на модель: 11

Заводской номер: ШЧ5Количество на модель: 8

Заводской номер: 8706.26-05Количество на модель: 2

Тракторное машиностроение в Белоруссии постоянно развивается. На смену давно зарекомендовавшим себя моделям, приходят новые, более усовершенствованные, выполненные в соответствии с современными стандартами качества.

С 2009 года Минский завод производит трактор МТЗ-1523, принадлежащий к 3 тяговому классу. Характерными особенностями машин данного типа выступают: высокая мощность двигателя и полноприводная конструкция, обеспечивающая лучшее сцепление с почвой. Агротехника, соответствующая данным параметрам, идеально подходит для сельхозработ.

МТЗ 1523 обладает весьма внушительными размерами и весовыми показателями:

Благодаря этим параметрам трактор способен преодолевать брод, глубина которого может достигать 0,85 м. Также он отличается хорошей проходимостью в условиях сложного передвижения и повышенной маневровой способностью.

Модель укомплектована дизельным турбированным мотором Д 260 с шестью цилиндрами, рассчитанным на мощность 148 л.с. Объем силового агрегата составляет 7,12 л, максимальная частота оборотов его коленвала — 2275 об/мин, что на 175 больше, чем номинальная. Предельное значение крутящего момента равно 587 Нм. Без рабочих жидкостей движок весит 650 кг.

Турбодвигатель оснащен трехступенчатым воздухоочистителем, обеспечивающим поступление воздуха к цилиндрам. Запускается он с помощью электростартера.

По данным технического паспорта потребление горючего равняется 161,8 г/л.с.ч., но в режиме функционирования может быть больше. Объем основного топливного бака — 130 л, дополнительного — 120.

В комплектацию двигателя входит двухконтурная гидросистема охлаждения с радиатором. Движение антифриза в ней происходит за счет центробежного насоса, а тепловой режим поддерживается работой двух термостатов и вентилятором.

Мотор оборудован комбинированной системой смазки с шестеренчатым масляным насосом. Смазочное вещество в нем очищается посредством фильтрации, а охлаждается при помощи вмонтированного теплообменника.

В качестве плюсов Д-260 следует перечислить:

Управление добавочными орудиями с большой грузоподъемностью на МТЗ 1523 осуществляется посредством электрогидравлики, базирующейся на методике Bosch-Rexroth. Автоматика позволяет работать в трех положениях регулировки: силовом, смешанном и позиционном.

Оператор может управлять навесными приспособлениями, настраивать параметры обработки почвы и выполнять другие необходимые действия прямо из кабины.

Максимальный вес, на который рассчитаны орудия сзади — 6,5 т. Синхронизация торможения и прицепного оборудования позволяет сократить тормозной путь в 1,5 раза.

Монтаж добавочных орудий проводится при помощи стандартной навесной системы в задней части сельхозагрегата. Работа пневматики обеспечивается пневмосистемой самого трактора, привод осуществляется от ВОМ.

Машина оснащена механической КПП. Для движения вперед предусмотрены 16 скоростей, для реверса — 8. Коробка состоит из:

Трансмиссионное смазочное вещество смазывает детали КПП. Заменять его необходимо регулярно, согласно указаниям в инструкции.

Благодаря мотору сельхозагрегат способен развивать скорость до 32,5 км/ч, двигаясь вперед и 15,6 км/ч при заднем ходе. Это делает его подходящим для исполнения множества манипуляций в сфере сельского хозяйства.

Ходовая часть, трансмиссия и органы управления

Эта конфигурация оборудована стояночной и рабочей системой торможения. Функциональные элементы расположены на валах ведущих шестерней.

Рабочие тормоза подразделяются на левые и правые. Они приводятся в действие двумя педалями с помощью гидростатического привода. Стояночный тормоз активирует фиксируемый рычаг посредством независимой механической тяги.

В состав трансмиссии входят

Отличительными особенностями ходовой части выступают надежность и удобство. Благодаря конструкции колес можно изменить колею. На передней оси расстояние уменьшается или увеличивается разворотом диска на 180°, на задней — с помощью перемещения узла по полуоси. Чтобы повысить проходимость, осуществляют установку сдвоенных колес.

Гидрообъемное рулевое регулирование сельхозагрегата дает возможность ощутимо снизить прилагаемые усилия при совершении маневров. Систему составляют:

ГОРУ устроено так, что управлять трактором можно с места оператора, расположенного сзади.

Эргономичная кабина спроектирована и выполнена по последнему слову техники.

Она оснащена удобным регулируемым креслом, позволяющим водителю осуществлять круговой обзор. Защитный экран, травмобезопасные сферические окна, качественная внутренняя обшивка и современный дизайн гарантируют комфорт и безопасность при выполнении задач.

Находясь внутри оператор полностью защищен от температурных перепадов, шума и вибраций. Оптимальный микроклимат поддерживают отопление и вентиляция.

На заднем и лобовом стеклах установлены омыватели и стеклоочистители с электрическим приводом, благодаря которым уверенной работе не помешает даже сильный дождь или снег. Боковые зеркала обеспечивают отличный обзор трактористу. При желании в кабину можно монтировать автомагнитолу, под нее предусмотрено специальное место.

Для этой модели подходит почти любое сельскохозяйственное оборудование:

При помощи гидровыводов такие устройства устанавливают на задней подвеске. Их движение обеспечивает сам трактор.

Белорусский завод постоянно совершенствует базовые вариации. Сейчас существует пять модификаций, все они представлены в таблице ниже.

Производитель осуществляет модернизацию выпускаемой техники в соответствии с рыночными потребностями. В конструкцию силового агрегата постоянно вносятся изменения, связанные с ужесточением экологических требований к сельхозмашинам. Кроме этого, ведущие инженеры компании не прекращают заниматься усовершенствованием эргономики места деятельности тракториста.

Так как МТЗ 1523 обладает комбинированной смазочной системой движка, летом лучше использовать масло для дизеля с присадками ДП 11 и ДСП 11, а зимой — ДП 8. Также подойдут и синтетические смазочные вещества. Для трансмиссии рекомендуется брать универсальное всесезонное масло. При его выборе следует обращать внимание на вязкость и температурный режим эксплуатации. Технический осмотр необходимо проводить раз в смену (каждые 10 часов). Плановый техосмотр осуществляется через 125, 250, 500, 1000 и 2000 моточасов.

Основные поломки и их устранение

Данная модель зарекомендовала себя за счет возможности проведения ремонтных мероприятий в полевых условиях. Трактор отличается стабильной работой на протяжении гарантийного срока, установленного изготовителем. Интенсивность использования при этом на нее никак не влияет. Пригодность механизмов и узлов к ремонту можно охарактеризовать как довольно высокую.

Согласно отзывам покупателей, стоимость и качество этого сельхозагрегата находятся в оптимальном соотношении. Большинство неисправностей, как правило, обусловлены неверной эксплуатацией техники, несвоевременным обслуживанием и небрежностью.

Достоинства и недостатки

О том, чем хороша эта конфигурация можно узнать из отзывов владельцев, которые уже имеют опыт в ее применении. Основываясь на их мнении, из преимуществ стоит перечислить:

Следует также указать и недостатки:

Схожими характеристиками обладает еще одна модель, которая выпускается на Минском тракторном заводе — МТЗ 1525. Она укомплектована автоматической гидросистемой Bosh, дающей возможность регулировать глубину обрабатываемой почвы. Такая доработка влечет за собой повышение стоимости, что закономерно.

Еще одним аналогом МТЗ 1523 является модель Case Maxxum 140, совсем немного уступающий ему по техническим характеристикам.

Где приобрести и сколько стоит

Купить новый или бывший в эксплуатации трактор можно у официальных представителей завода изготовителя, а также в компаниях, осуществляющих торговлю сельхозтехникой в любом регионе.

Цена машины формируется в зависимости от года выпуска, комплектации и наличия или отсутствия дополнительного оборудования. На данный момент трактор МТЗ 1523 обойдется покупателю как минимум в 2850000 рублей.

https://youtube.com/watch?v=WkKWUOBPDVg%3Ffeature%3Doembed%26wmode%3Dopaque

https://youtube.com/watch?v=Of5ty4Kt8Ug%3Ffeature%3Doembed%26wmode%3Dopaque

Трактор МТЗ-1523 разработан и выпускается открытым акционерным обществом «Минский тракторный завод». Этому предприятию принадлежит широко известная торговая марка «Беларусь».

Описываемая машина является модернизацией модели МТЗ-1522, в которую были внесены ряд изменений:

Климатическое исполнение модели У1 в согласно ГОСТ 14254-96 обеспечивает возможность эксплуатации на открытом воздухе практически в любом из районов Российской Федерации.

Технические характеристики трактора МТЗ-1523

«Беларусь-1523» относится к категории энергонасыщенных машин тягового класса 3 тс. Трактор имеет классическую компоновку с передним продольным расположением двигателя, который устанавливается на раме перед кабиной и закрыт капотом со съемными боковинами.

Силовая передача располагается непосредственно за силовым агрегатом и состоит из:

Ходовая часть трактора состоит из передних и задних колес разного диаметра. МТЗ-1523 снабжен сухими трехдисковыми тормозами с гидростатическим управлением, исполнительные механизмы устанавливаются на ведущих шестернях бортовых передач. Изменение направления движения осуществляется путем поворота передних колес при помощи гидрообъемного рулевого управления.

Двигатель

Трактор МТЗ-1523 «Беларусь» оснащается шестицилиндровым рядным дизелем с турбонаддувом собственного производства.

Силовой агрегат модели Д-260.1 имеет такие технические характеристики:

Силовой агрегат оборудуется трехступенчатым воздухоочистителем. Двигатель может комплектоваться одним из двух турбокомпрессоров марки ТКР-7 или S2A «Швитцер» K27, который обеспечивает наддув воздуха в цилиндры. Запуск осуществляется электростартером с использованием аэрозольного приспособления.

Марка топливного насоса высокого давления:

Предварительное давление в топливной магистрали создается подкачивающим насосов с эксцентриковым приводом, на этапе подготовки к запуску используется поршневая помпа. На тракторе устанавливаются два бака для дизельного топлива общим объемом в 270 литров. Одна из емкостей расположена под полом кабины, другая – с правой стороны.

Система охлаждения – двухконтурная жидкостного типа с радиатором, установленным перед силовым агрегатом. Циркуляция антифриза обеспечивается центробежным насосом, поддержание теплового режима обеспечивается двумя термостатами и вентилятором с вискомуфтой.

Система смазки силового агрегата комбинированная с шестеренчатым масляным насосом. Очистка масла осуществляется с использованием центробежного агрегата и фильтрующего элемента. Охлаждение жидкой смазки производится встроенным теплообменником, который встраивается в двигатель.

Коробка передач

Выбор режима движения осуществляется с использованием синхронизированной механической КПП с шестернями постоянного зацепления.

Коробка передач имеет 16 передач для движения передним ходом, распределенных между 4 диапазонами. В режиме реверса предусмотрено восемь передач, которые поровну разделены по двум диапазонам.

Основные элементы коробки перемены передач:

Смазка деталей в КПП осуществляется трансмиссионным маслом, находящимся в картере. Замена масла в коробке передач осуществляется периодически в строгом соответствии с руководством по эксплуатации.

Силовой агрегат и трансмиссия позволяют трактору развивать скорость от минимальной в 1,74 до максимальной в 32,58 км/ч при движении вперед и до 15,61 км/ч при реверсе. Это позволяет использовать трактор для выполнения широкого спектра сельскохозяйственных операций.

Габаритно-массовые показатели

Трактор относится к категории сельскохозяйственных машин среднего класса. МТЗ-1523 «Беларусь» имеет следующие габаритно-массовые параметры:

Характеристики трактора обеспечивают последнему хорошую проходимость по пересеченной местности и возможность преодоления брода глубиной до 0,85 м.

Размерность шин используемых на МТЗ-1523 «Беларусь» для передних колес – 420/70R24, для задних – 520/70 R38.

Сельскохозяйственная машина обладает хорошей маневренностью: минимальный радиус разворота составляет не более 5 м при торможении заднего внутреннего колеса.

Устройство

Шестицилиндровый дизельный двигатель производства ММЗ (Минского моторного завода) в 155 лошадиных сил – рядный, оснащенный системой турбонаддува. Охлаждение в нем – жидкостного типа. Мотор этот экономен в расходе масла и горючего, а также отвечает европейским нормам экологичности.

Трансмиссия у МТЗ 1523 имеет усиленную двухдисковую сухую постоянно замкнутую муфту сцепления, механическую синхронизированную коробку передач с шестью диапазонами. При перемещении вперед может быть использоваться одна из 16 передач, а назад одна из 8. Задний независимый вал отбора мощности с двумя скоростями имеет гидромеханическую систему управления. Передача заднего моста – планетарная.

Устройство трактора беларус 1523

Ведущий передний мост машины оснащен дифференциалом повышенного трения, с системой блокировки. Этот мост — соосный, тип у него балочный. Имеются поворотные двухопорные цапфы и планетарные колесные редукторы. Мост может находиться в одном из трех режимов: принудительно включенным, выключенным или автоматически включающимся, когда задние колеса буксуют. Управление происходит с помощью фрикционной муфты с электрогидроприводом.

Электрика

Генератор дает мощность в один киловатт, значение напряжения (выпрямленного) составляет 14 вольт. Для запуска двигателя используется система мощностью 6 киловатт и напряжением 24 вольта. Приспособление для пуска содержит аэрозольную возгорающуюся жидкость.

Кабина

Агрегат оборудован травмобезопасной цилиндрической кабиной с защитным жестким каркасом. Стекла у нее вклеенные, тонированные, открываются боковое и заднее окно, а также люк на крыше. Подающийся внутрь воздух фильтруется и подогревается (при необходимости). Заднее и лобовое стекло оборудованы электрическими стеклоочистителями. Имеется защита ROPS.

Ходовая часть (трансмиссия) и органы управления трактором

Трактор МТЗ модели 1523 оснащается рабочей и стояночной тормозной системой. Исполнительные механизмы установлены на валах ведущих шестерней бортовых передач.

Рабочие тормоза разделены на правые и левые, задействуются при помощи двух педалей с помощью гидростатического привода.

Стояночная система включается фиксируемым рычагом с использованием независимых механических тяг. Имеется пневмопривод тормозов прицепа или буксируемого оборудования, компрессор которого используется также для подкачки шин.

Рулевое управление трактора «Беларусь» гидрообъемное, что позволяет значительно снизить усилие при выполнении маневров.

Система состоит из следующих элементов:

ГОРУ спроектирована таким образом, чтобы иметь возможность управления движения трактором в режиме реверса с заднего рабочего места оператора.

Трансмиссия трактора МТЗ-1523 механическая в ее состав входят следующие элементы:

Ходовая часть трактора «Беларусь-1523» отличается высокой надежностью и удобством в эксплуатации. Колеса устанавливаются на ступицах, конструкция которых допускает изменение колеи сельскохозяйственной машины. На передней оси увеличение или уменьшение расстояния осуществляется за счет разворота диска на 180 °, на задней – путем перемещения узла по полуоси. Для улучшения проходимости возможна установка сдвоенных колес.

Кабина трактора МТЗ-1523

Трактор МТЗ-1523 отличается от предшествующей модели улучшенной эргономикой рабочего места оператора. Кабина одноместная имеет жесткий пространственный защитный каркас, изготовленный из стального профиля. Конструкция утеплена и обеспечивает надежную защиту от шумов и вибрации.

Поддержание комфортного микроклимата осуществляется системой вентиляции и отопления калориферного типа. По заказу осуществляется установка хладонового кондиционера.

Оператор располагается на подрессоренном синении, которое имеет широкий диапазон регулировок по высоте. Лобовое и заднее стекло оснащены стеклоочистителями с электрическим приводом и омывателями, что делает возможным использование трактора во время атмосферных осадков.

Большая площадь остекления и крупные зеркала заднего вида обеспечивает хороший обзор. В кабине предусмотрено место под установку стандартной автомагнитолы и аудиосистемы.

Управление трактором оператором осуществляется с использованием следующих органов:

Контроль над состоянием и работой систем осуществляется по индикаторам, установленным на комбинации приборов. Здесь сосредоточены указатели:

На панели приборов установлен также блок контрольных ламп и электрический тахоспидометр с пультом управления. Управление работой вентилятора отопителя, фар, стеклоочистителей и сигнальных фонарей автопоезда осуществляется с панели переключателей, вмонтированных в облицовку потолка.

Гидравлика

Гидросистема МТЗ 1523 оснащена интегральным блоком марки BOSCH, обеспечивающим силовое, позиционное и смешанное регулирование положения сельскохозяйственных машин. Насос системы шестерёнчатый НШ-32-3 правого вращения с максимальной производительностью 55 литров в минуту, обеспечивающим давление 20 мПа. Интегральный блок BOSCH включает в себя четырёх позиционный трёх золотниковый распределитель и электрогидравлический регулятор золотников HER-23LS, работающий от бортовой электросети с напряжением 12 вольт. Навесная система оснащена парой гидроцилиндров Ц90х250. До установки интегрального блока трактор оборудовался распределителем BOSCH и регулятором BOSCH EHR4. Трактор оснащён буксирным устройством ТСУ-3В лифтового типа, регулируемое по высоте.

Навесное оборудование к трактору

Универсально пропашной трактор МТЗ-1523 предназначен для выполнения широкого спектра сельскохозяйственных и транспортных операций.

Работы выполняются с использованием следующего навесного и прицепного оборудования:

Установка перечисленного оборудования осуществляется с использованием универсальной навесной системы, расположенной в задней части трактора. Привод механизмов агрегатов производится от вала отбор мощности, а работа пневматических систем обеспечивается от пневмосистемы трактора.

Комплектация

Комплектуется беларус 1523:

Под заказ трактор возможно укомплектовать:

Модификации трактора МТЗ-1523

Производитель постоянно работает над совершенствованием базовой модели и предлагает несколько версий трактора. На текущий момент потребителю предлагается пять модификаций:

Минский тракторный завод модернизирует свою продукцию в соответствии с потребностями рынка. Четко прослеживается тенденция внесения изменений в конструкцию двигателя в связи с ужесточением экологических требований к сельскохозяйственной технике. Инженеры компании производителя работают над улучшением эргономики рабочего места оператора.

Особенности и опыт эксплуатации МТЗ-1523

Трактор «Беларусь-1523» выпускается сравнительно недавно и основным рынком сбыта для него является Российская Федерация. Работники и руководители сельхозпредприятий, эксплуатирующие данную модель, высоко оценили ее эргономику. Рабочее место оператора обеспечивает хороший обзор и удобство управления машиной и навесным оборудованием.

К числу достоинств относят многофункциональность трактора, который одинаково хорошо справляется с выполнением большого количества полевых работ и транспортных операций. Этому способствует обширная номенклатура навесного оборудования более 10 видов. Имеются также и прицепы общего назначения и специализированные для перевозки разнообразных грузов.

Потребители отмечают высокую надежность узлов и механизмов трактора, наработка на отдельных моделях превышает 1700 моточасов без крупных поломок. Такой результат достигается при условии тщательного соблюдения регламента технического обслуживания. Машину хвалят за ремонтопригодность и сравнительно невысокую цену.

Цены и аналоги

При покупке нового трактора базовой комплектации придется заплатить — 3,1 млн. руб. Цена может увеличиться в зависимости от дилера и установленного дополнительного оборудования.

Машины на вторичном рынке продают за 1,9-2,1 млн. руб. Сумма зависит от года выпуска, общего технического состояния трактора.

Среди схожих по параметрам аппаратов можно выделить харьковские ХТЗ 242К, ХТЗ 242К.21, ХТЗ 242К.20, Слобожанец ХТА-220-10, алтайский Т-402-01.

Трактор Беларусь-1221

Допускается изготовление изделий, у которых от корпуса изолированы оба вывода.

Остов кабины выполнен из жестких профилей, что делает его более безопасным. Рассмотрим более подробно компоненты схемы.

Генератор служит для максимально быстрого преобразования энергии механического типа в электрическую. Все цепи должны быть разделены и защищены соответствующими предохранителями.

Если повреждения в электросхеме трактора МТЗ или не будут вовремя обнаружены, то может произойти возгорание, повреждение изоляции, выход из работы электрических цепей и т. Жгуты засунь в гофры. При выборе мест подключения потребителей необходимо соблюдать следующие основные положения.

Электрические машины и магнето должны выдерживать испытание на повышенную частоту вращения в режиме холостого хода в течение 20с стартеры и другие электрические машины с режимом работы менее 1 мин и 2 мин остальные электрические машины и магнето. Технические характеристики аккумуляторов приведены в таблице.

Уделяйте особое внимание чистое и креплению проводов. Он велел им привести пленников — швейцарцев, которые упали перед ним на колени.

Цветная схема электрической проводки изображена на плакате, что очень удобно для его использования во время технического обслуживания сельскохозяйственной техники. Схема электрооборудования МТЗ Главная задача электрооборудования трактора — это быстрый и своевременный запуск двигателя автотехники. Как- бы всё просто, но не как не разберусь и схемы моего чуда не нашёл! Электрическая схема МТЗ, 80 или 82 обладает следующими характеристиками: Имеет полихлорвиниловую цветную поверхность, обладающую низким напряжением.

Вт, выполнен с катушками последовательного возбуждения, имеет четыре полюса, Для включения стартер применяется выключатель ВК Б, который находится на пульте управления трактором. Стартер требует чистки каждые часов использования. Помните, что все необходимые детали для электрооборудования современного трактора МТЗ вы можете заказать в нашем каталоге. 3. Система зарядки — 2

Другие модели

все модели данной категории

• Мощность, кВт (л. с.) 132 (180)
• Мощность, кВт (л. с.) 111 (150)

Скачать Схему Электропроводки МТЗ-1221

Если повреждения в электросхеме трактора МТЗ или не будут вовремя обнаружены, то может произойти возгорание, повреждение изоляции, выход из работы электрических цепей и т. Колумбийская схема трактора использует ключа воинствующего сравнения загрузки пгва с изоляцией из рейтинга утомительной расцветки.

Магнето МБ1пускача С целью воспламенения рабочей смеси в цилиндре пускового двигателя магнето, необходимо создать электрический разряд напряжением в пределах от 10 до к.

Он должен всегда помнить о нем, постоянно отказывать себе в удовольствиях, подавлять свои желания. Одним из преимуществ минской техники является использование качественной электропроводки, основанной на том, что металлические детали призваны выполнять роль массы.

Диагностика и устранение неисправностей тахоспидометра Нет подсветки прибора: проверьте подвод питания к выводу девятиконтактной колодки прибора — проверьте исправность ламп подсветки. Генератор служит для максимально быстрого преобразования энергии механического типа в электрическую.

Фотография, Видеосъемка. Помните, что все необходимые детали для электрооборудования современного трактора МТЗ вы можете заказать в нашем каталоге.

Аварийный люк и вентиляция расположены на крыше. Сможет справиться с любыми мелиоративными мероприятиями.

• Мощность, кВт (л. с.) 132 (180)
• Мощность, кВт (л. с.) 109 (148)
• Мощность, кВт (л. с.) 111 (150)

Электрооборудование трактора

Вот с генератором так и не разобрался! Электросхема МТЗ обеспечивает работу двигателя постоянного тока стартера, который выполнен из катушек последовательного возбуждения. Изделия электрооборудования должны выдерживать также значительные вибрационные и ударные нагрузки табл.

Итак, схема электрооборудования МТЗ включает в себя следующие элементы: Аккумулятор, реле-регулятор, генератор — источники электроэнергии; Реле стартера, стартер, включатель подогревателя, электоростартер, реле блокировки — система пуска мотора трактора ; Схема электрооборудования МТЗ также включает в себя и амперметр, тахоспидометр, манометр давления воздуха; Фонари стоп-сигналов, задние, а также передние фары, указатели поворотов, габариты, лампы щитка приборов, реле указателей поворотов, переключатели света — приборы освещения и сигнализации; Блок отопления , охладитель воздуха; Стеклоочиститель и соединительные панели, жгуты проводов, предохранители; Указатели температуры воды и давления масла — измерительные приборы. Цветная схема электрической проводки изображена на плакате, что очень удобно для его использования во время технического обслуживания сельскохозяйственной техники.

Если повреждения в электросхеме трактора МТЗ или не будут вовремя обнаружены, то может произойти возгорание, повреждение изоляции, выход из работы электрических цепей и т. Правую и левую стороны системы освещения и сигнализации рекомендуется защищать отдельными предохранителями.

Предохранители щитка приборов с литьевой панелью В щитке приборов с литьевой панелью смонтированы три блока плавких предохранителей электрических цепей. Полный список.

Еще один механизм, без которого не может обойтись схема электрооборудования МТЗ — это стартер.

Отличается простотой обслуживания и наличием автономного режима фильтрации. Трактор МТЗ-1221 Беларус тест-драйв — Сельхозтехника: Обзор & Ретро Тест-драйв Про автомобили

Агрегатирование

Электрические плавкие предохранители предназначены для защиты от перегрузок и короткого замыкания электрических цепей.

В щитке приборов с литьевой панелью смонтированы три блока плавких предохранителей электрических цепей. Для доступа к предохранителям, расположенным в щитке приборов трактора Беларус МТЗ-82.1, 80.1, 82.2, необходимо отвернуть винт 2 и откинуть панель 3.

Рис.29. Доступ к предохранителям, расположенным в щитке приборов с литьевой панелью

1 – щиток приборов; 2 – винт; 3 – панель.

Рис.30. Предохранители, расположенные в щитке приборов с литьевой панелью

Назначение предохранителей щитка приборов с литьевой панелью

1 — 15А — Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа. 2 — 15А — Фонари знака автопоезда (при наличии), задние рабочие фары, плафон освещения кабины. 3 — 15А — Аварийная световая сигнализация. 4 — 25А — Передний и задний стеклоочистители, стеклоомыватель переднего стекла. 5 — 15А — Звуковой сигнал. 6 — 25А — Дальний свет дорожных фар, сигнальная лампа вклю- чения дальнего света фар. 7 — 25А — Передние рабочие фары, маяк сигнальный (при установке). 8 — 25А — Питание цепи управления вентилятором-отопителем или питание вентилятора отопителя 80-8101720. 9 — 25А — Питания потребителей, работающих при положении выключателя стартера и приборов в положение «включены приборы»: приборы, датчики скорости, питание на предохранитель 15 и 16. 10 — 25А — Питание электродвигателя вентилятора-отопителя (при установке вентилятора-отопителя 80-8101720 этот предохранитель не используется); 11 — 7,5А — Габаритные огни левого борта, клемма (7) розетки прицепа, освещение номерного знака. 12 — 15А — Габаритные огни правого борта, клемма (5) розетки прицепа, освещение приборов. 13 — 7,5А — Ближний свет левой дорожной фары. 14 — 7,5А — Ближний свет правой дорожной фары. 15 — 7,5А — Питание приборов, датчиков скорости, блоков контрольных ламп, аварийной звуковой сигнализации (зуммер) и реле-прерывателя стояночного тормоза. 16 — 15А — Реле указателей поворота, блок свечей накаливания, катушки реле свечей накаливания.

Предохранители щитка приборов с формованной панелью

В щитке приборов с формованной панелью (устанавливается по заказу взамен щитка с литьевой панелью) смонтированы три блока плавких предохранителей электрических цепей. Для доступа к плавким предохранителям отверните два винта 2 и откройте крышку щитка приборов 1.

Рис.31. Расположение блоков предохранителей в щитке приборов с формованной панелью

1 – крышка щитка приборов; 2 – винт.

Рис.32. Размещение предохранителей в щитке приборов Беларус МТЗ-82-1, 80-1, 82-2 с формованной панелью

Назначение предохранителей щитка приборов с формованной панелью

1 — 15А — Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа. 2 — 15А — Фонари знака автопоезда (при наличии), задние рабочие фары, плафон освещения кабины. 3 — 15А — Аварийная световая сигнализация. 4 — 25А — Передний и задний стеклоочистители, стеклоомыватель переднего стекла. 5 — 15А — Звуковой сигнал. 6 — 25А — Дальний свет дорожных фар, сигнальная лампа включения дальнего света фар. 7 — 25А — Передние рабочие фары на крыше, маяк сигнальный, фары рабочие на поручнях (при наличии). 8 — 25А — Питание цепи управления вентилятором-отопителем или питание вентилятора отопителя 80-8101720. 9 — 25А — Питания потребителей, работающих при положении выключателя стартера и приборов в положение «включены приборы»: приборы, датчики скорости, питание на предохранитель 15 и 16. 10 — 25А — Питание вентилятора-отопителя (при установке вентилятора-отопителя 80-8101720 этот предохранитель не используется); 11 — 7,5А — Габаритные огни левого борта, клемма (7) розетки прицепа, освещение номерного знака. 12 — 15А — Габаритные огни правого борта, клемма (5) розетки прицепа, освещение приборов. 13 — 7,5А — Ближний свет левой дорожной фары. 14 — 7,5А — Ближний свет правой дорожной фары. 15 — 7,5А — Контрольно-измерительные приборы, блок контрольных ламп, датчики скорости, аварийная звуковая сигнализация (зуммер). 16 — 15А — Питание прерывателя указатель поворотов, питание системы управления свечами накаливания, катушки реле свечей накаливания.

Предохранители, расположенные на корпусе маслобака ГНС и ГОРУ

Кроме предохранителей, расположенных в щитке приборов и показанных на рисунках, в бортовой сети тракторов Беларус МТЗ-82.1, 80.1 имеются еще предохранитель 3 цепи заряда аккумуляторных батарей и общего питания бортовой сети трактора до запуска (номиналом 60А) и два подвесных предохранителя 8 свечей накаливания (номиналом 30А каждый).

Предохранитель 3 расположен в блоке предохранителей 1. Блок предохранителей 1 установлен на кронштейне 2, закрепленном на корпусе маслобака ГНС и ГОРУ (ГНС – для тракторов с ГУР) с левой стороны.

В крышке 4 блока предохранителей имеется два запасных предохранителя 5. Для доступа к запасным предохранителям 5, извлеките крышку 6 из крышки 4 блока предохранителей.

Рис.33. Установка блока предохранителей на корпусе маслобака навесной системы и ГОРУ Беларус МТЗ-82-1, 80-1

1 – блок предохранителей; 2 – кронштейн; 3 – предохранитель номиналом 60А; 4 – крышка блока предохранителей; 5 – запасные предохранители; 6 – крышка; 7 – электромагнитное реле свечей накаливания (СН); 8 – предохранители СН.

На тракторах Беларус МТЗ-82.1, 80.1 электромагнитные реле расположены в щитке приборов и на корпусе маслобака и ГОРУ. На корпусе маслобака расположено электромагнитное реле 7 свечей накаливания.

Для доступа к электромагнитным реле в щитке приборов на тракторах с литьевой панелью снимите маховичок 2 управления шторкой водяного радиатора двигателя, отвернув винт 3. Затем отверните два болта 1 и 4 и снимите боковую панель 5 щитка приборов.

Рис.34. Обеспечение доступа к электромагнитным реле, расположенным в щитке приборов с литьевой панелью

1, 4 – болты; 2 – маховичок управления шторкой водяного радиатора двигателя; 3 – винт; 5 – боковая панель.

Для доступа к электромагнитным реле в щитке приборов на тракторах с формованной панелью снимите маховичок 2 управления шторкой водяного радиатора двигателя, отвернув винт 3. Затем отверните два болта 1, 4 и 6 и снимите боковую панель 5 щитка приборов.

Рис.35. Обеспечение доступа к электромагнитным реле, расположенным в щитке приборов с формованной панелью

1, 4, 6 – болты; 2 – маховичок управления шторкой водяного радиатора двигателя; 3 – винт; 5 – боковая панель.

Рис.36. Размещение электромагнитных реле в щитке приборов трактора Беларус МТЗ-82-1, 80-1

Назначение реле щитка приборов

1 — Реле поворотов. 2 — Реле питания потребителей после выключателя стартера и приборов. 3 — Реле блокировки отопителя либо питания отопителя. 4 — Реле блокировки пуска стартера. 5 — Реле стартера. 6 — Блок управления свечей накаливания. 7 — Реле ближнего света. 8 — Реле дальнего света. 9 — Зуммер (аварийная сигнализация).

При установке щитка приборов с формованной панелью кроме перечисленных электромагнитных реле в щитке приборов дополнительно устанавливается электромагнитное реле звукового сигнала, которое расположено слева от рулевой колонки.

Регулировки, техническое обслуживание и ремонт тракторов
