Самостоятельное изготовление ходоуменьшителя для мотоблока

Установка ходоуменьшителя на мотоблок способствует увеличению крутящего момента за счет снижения транспортной (не рабочей) скорости аппарата. Рабочая скорость при этом практически не изменяется, а тяговое усилие возрастает, за счет чего можно обрабатывать значительно большую площадь.

Процесс изготовления ходоуменьшителя для мотоблока своими руками требует подготовительных работ.

Необходимые материалы и инструменты

Ходоуменьшитель — это обычный понижающий редуктор, который увеличивает крутящий момент за счет снижения оборотов двигателя. Такие редукторы существуют разных типов, для мотоблока наиболее применим шестеренчатый.

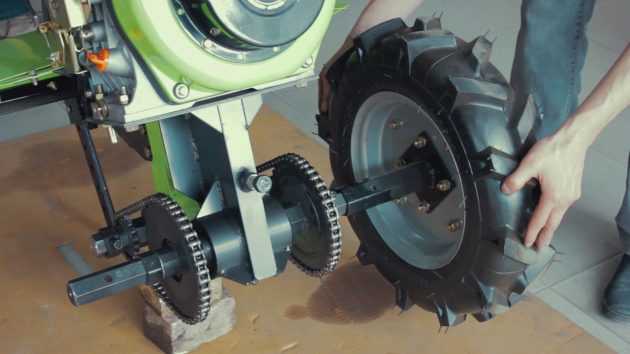

Ходоуменьшитель для мотоблока

Для сборки понижающего шестеренчатого редуктора понадобятся:

Понадобятся различные болты, гайки и шайбы для креплений. В некоторых случаях целесообразно использовать сварочный аппарат.

Технология сборки

Создание самодельного ходоуменьшителя, как и любого другого сложного механизма, начинается с составления чертежа. Это поможет определиться с техническими показателями — какого крутящего момента планируется достичь, сколько оборотов в минуту должен делать роторный вал и т. п. На этом этапе главным вводным параметром, от которого следует отталкиваться, является штатная мощность мотоблока.

На предварительном этапе необходимо изготовить или выбрать корпус для редуктора, т. к. все движущиеся элементы ходоуменьшителя для мотоблока должны быть закрыты.

Изготовление ходоуменьшителя своими руками

Ходоуменьшитель для мотоблока своими руками – чертеж

Другие варианты конструкции

Ходоуменьшитель для мотоблока с червячным редуктором

Такой редуктор-ходоуменьшитель для мотоблока отличается высокой надежностью. В отличие от некоторых других решений, он имеет возможность реверса, то есть устройство сможет двигаться задним ходом.

Данное устройство подойдет для мотоблока средней или большой (от 15 л. с.) мощности. Для менее мощных агрегатов оптимально использовать червячный редуктор, который отличается большим передаточным числом и, соответственно, дает больший прирост крутящего момента. Но червячный редуктор не позволит мотоблоку двигаться задним ходом, и изготовить самостоятельно его намного сложнее. Готовые блоки являются неремонтируемыми.

Реже применяется цепной редуктор. Иногда используются комбинированные шестереночно-цепные и червячно-цепные модификации.

Особенности эксплуатации

Общее устройство ходоуменьшителя

После того как ходоуменьшитель на мотоблок был установлен, необходимо проверять его работу не реже одного раза в полгода, периодически меняя масло в подшипниках, смазывать цепи, шкив и «звездочки». Если устройство используется редко, а в основном находится на хранении, то следует обеспечить его антикоррозийную обработку и качественную консервацию при помощи соответствующего масла.

Перед тем как начинать работу, необходимо убедиться, что корпус редуктора закрыт, все элементы исправны и надежно скреплены между собой. Во время работы можно использовать только обувь с толстым кожаным верхом.

Протирать и смазывать ходоуменьшитель для мотоблока можно только в выключенном и остывшем состоянии.

Данное устройство относится к категории источников повышенной опасности. К работе с ним нельзя допускать несовершеннолетних.

Ходоуменьшитель своими руками

Прошло то время, когда на обработку небольшого участка земли приходилось тратить чуть ли не весь день и работать на износ. Хорошо, у кого был мотоблок, – такому хозяину завидовали все в округе. Сейчас дело обстоит совсем иначе. Моторизованная сельскохозяйственная минитехника занимает лидирующие позиции по количеству продаж. Дополнительное оборудование, которое используется в мотоблоках, и мощность мини-трактора позволяют успешно обрабатывать большие площади приусадебных участков. При работах на тяжелых почвах необходима дополнительная сила. Для этого широко используется понижающий редуктор или так называемый ходоуменьшитель на мотоблок.

Устанавливаются они вместе с пневмоколесами и практически не используются на колесной паре с грунтозацепами. Уменьшение оборотов и скорости движения мотоблока позволяет увеличить тяговое усилие агрегата. Сделать его самому не составит большого труда.

Устройство ходоуменьшителя

Конструкция механизма довольно проста с технической точки зрения и включает в себя:

Подобрать ходоуменьшитель для мотоблока можно в любом специализированном пункте продажи сельхозтехники. В случае самостоятельного изготовления, можно сэкономить и оставить немалую сумму денег на что-либо другое, необходимое в огороде. Перед изготовлением конструкции лучше заготовить чертежи всех узлов с размерами.

В данном видео рассмотрим установку ходоуменьшителя:

Как регулировать скорость?

Иногда получается так, что хочется изменить быстроту движения вашего мотоблочного устройства: увеличить или, что случается довольно редко, уменьшить ее.

Для увеличения скорости передвижения мотоблочных агрегатов обычно применяют один из двух нижеприведенных методов:

Обычный диаметр колес практически всех мотоблоков составляет 570 мм. Чаще всего при замене подбирают шины с диаметром, который больше данного примерно в 1,25 раза, – 704 мм. Хоть разница в размерах сравнительно невелика (всего 13,4 см), скорость движения существенно увеличивается. Конечно, если конструкция позволяет поставить более крупные шины, можете попробовать увеличить выигрыш по скорости.

Шестереночная пара, установленная в колесном редукторе, обычно состоит из двух шестеренок с числом зубчиков 12 у маленькой и 61 у большой. Можно изменить этот показатель на 18 и 55 соответственно (только у специалистов в центрах обслуживания сельхозтехники), тогда выигрыш в скорости составит примерно 1,7 раза. Не пытайтесь самостоятельно провести операцию по замене шестеренок: здесь очень важно подобрать не только качественные детали с минимальными погрешностями, но и соответствующий шкив. Важную роль играет и фиксаторная пластина вала редуктора.

Логически рассуждая, уменьшения скорости передвижения мотоблока можно добиться исполнением диаметрально противоположных действий – уменьшить диаметр шин или количество зубчиков на шестеренчатой паре.

Возможное решение увеличения скорости состоит и в регулировке переключателя газа: когда включается аппарат, переставьте его из первой позиции на вторую. Для понижения быстроты движения верните в исходную позицию. Конечно, для изменения скорости в меньшую сторону не нужны специальные уменьшители – достаточно не переключаться на высокие передачи.

Также возможные решения проблемы увеличения скорости мотоблока – замена мотора на более мощный и модернизация либо установка системы сцепления (в некоторых устаревших моделях она не предусмотрена).

Может помочь увеличить скорость (особенно на неровном рельефе или тяжелых почвах, где часты пробуксовки техники из-за недостаточного веса агрегата) и установка утяжелителей. Их можно изготовить и собственноручно из металлических деталей. Утяжеляющие конструкции устанавливаются на раму мотоблока и колеса. Для рамы понадобятся металлические уголки, из которых формируется самодельная съемная конструкция, то есть вы легко сможете ее снять в случае отсутствия надобности. На эту съемную дополнительную раму прикрепляют дополнительные балластные грузы. На колеса нужны диски из стали и полнотелые железные болванки с поперечным сечением в виде шестигранника. Эти детали свариваются и вставляются в ступицы. Для надежной фиксации используют шплинты, которые устанавливают в специально подготовленные отверстия.

Конечно, если под рукой нет круглых стальных элементов, вы можете заменить их практически любым подручным материалом: изделиями из железобетона или даже уплощенными круглыми флягами из пластика, внутрь которых засыпан песок.

Не забывайте о соблюдении равновесия: грузы на колесах должны быть равны по массе, а по раме – равномерно распределены, иначе возникнет перекос, из-за которого при выполнении поворотных маневров ваш агрегат может завалиться набок.

Для ускорения мотоблока с тележкой при плохих погодных условиях – снег, слякоть, раскисшая от проливных дождей почва – можно поставить гусеницы (если конструкция позволяет). Этот метод требует установки дополнительной колесной пары и приобретения гусениц из резины довольно большой ширины. С внутренней стороны гусеничного полотна прикрепляют ограничители для надежной фиксации резины и предупреждения соскакивания ее с колесной пары.

Делаем своими руками

Как сделать ходоуменьшитель на мотоблок своими руками? Механизм по конструкции очень похож на редуктор. Включение его в работу мотоблока перераспределяет часть тягового усилия на дополнительное навесное оборудование. Работу по изготовлению устройства можно условно разделить на несколько этапов:

Совет. Браться за изготовление самодельных устройств следует только при наличии опыта и при сборке четко придерживаться алгоритма необходимых операций.

Малая механизация в сельском хозяйстве пользуется большой популярностью. Мотоблоки и культиваторы чаще приобретаются для частных хозяйств. Они позволяют выполнить всю работу по обработке полей без существенных затрат на обслуживание и эксплуатацию оборудования.

В сочетании с соответствующими навесными приспособлениями, мотоблоки станут оптимальным вариантом для обработки грунта. Востребованность данных машин обусловлена тем, что они оперативно и экономно выполняют поставленные задачи, в отличие от громоздких и устаревших комбайнов и тракторов.

Для начала нужно точно определиться с техническими характеристиками конструкции: тип передачи, ее передаточное число, расстояние между валом и осью колесной пары. В работе понадобятся следующие инструменты:

Инструмент должен быть визуально осмотрен и проверен.

Важно! Неисправным инструментом пользоваться категорически запрещается во избежание нанесения случайной травмы себе и окружающим.

Как сделать заднюю скорость на мотоблоке

Рассмотрим, как сделать заднюю скорость на мотоблоке. Наличие реверса зависит от модели и габаритов мини-техники. Можно обрабатывать землю мотокультиватором, легким мотоблоком и тяжелым агрегатом. Все зависит от поставленных целей и задач. Обычно при использовании моделей весом до 30 кг не возникает потребности в задней скорости, к тому же она усложняет конструкцию агрегата. На тяжелом агрегате без этой функции будет сложнее выполнять работу.

Без редуктора сельскохозяйственная техника не будет двигаться. Он бывает:

Задачей углового редуктора является обеспечение столкновения трансмиссии с двигателем, что влияет на мощность редуктора. Шестеренчатый — это передатчик между мотором и колесами. Понижающий редуктор служит для уменьшения числа оборотов, чтобы увеличилась мощность.

Реверсный механизм имеет муфту, располагающуюся между шестернями. Они находятся на главном валике. Главная задача этой системы — обеспечить задний ход техники. Для самостоятельного изготовления данного механизма первым делом нужно приготовить корпус, для которого многие используют двухдюймовый фитинговый угольник.

Можно применить вал генератора от мотоцикла Урал. Шестерни подойдут с бензопилы Дружба. В вале нужно просто просверлить отверстие соответствующего диаметра. С противоположной стороны вмонтировать другой вал-шестерню с подшипниками. И уже на выходном насадить шкив для обеспечения вращения.

Можно приобрести готовый редуктор, только при покупке предпочтение лучше отдавать более дорогим механизмам, т. к. они надежнее и служат дольше.

Среди неисправностей редукторов пользователи выделяют быстрое изнашивание шестеренок и то, что вылетает передача.

Если увеличить скорость культиватора, то нужно учесть, что износ будет происходить намного быстрее. При выполнении земельных работ хочется побыстрее справиться с поставленной задачей. Чтобы повысить или снизить быстроту передвижения, можно попробовать ручку газа. Если работа предстоит тяжелая, то при уменьшении газа двигатель заглохнет.

Первая скорость используется при вспашке земли, когда требуется большая мощность агрегата. Ускоренная работа уменьшает глубину культивации.
