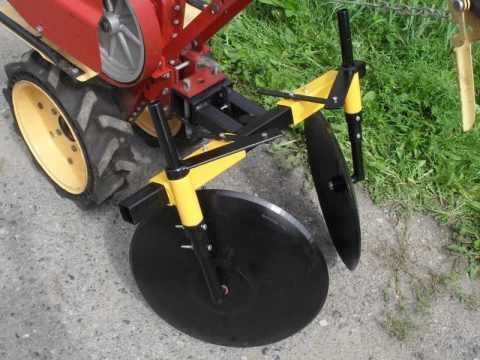

Двойной окучник для мотоблока своими руками

Как сделать окучник для мотоблока своими руками?

Одна из наиболее распространенных сельхозкультур на земле – картофель. Для понижения трудозатратности и упрощения ухаживания за посадочным материалом изобретено немало ручных и механических устройств. В промышленном секторе это трактора с разного вида насадками. В личном хозяйстве неплохой помощью будет мотоблок и орудия для окучивания (окучник, распашник, пропашник), которые совершенно реально изготовить собственными руками. Ведь посредством мотокультиватора можно значительно производительнее обрабатывать участок под картошку.

Разновидности окучников

Орудие для окучивания можно купить в магазине сельхозтехники либо же собрать собственноручно. Оно может применяться для высадки картошки, свеклы, моркови и репы. Наиболее известные разновидности данной техники:

Рассмотрим особенности каждого из них.

Обладают фиксированной шириной выполнения грунта и используются на очень легких мотокультиваторах мощностью до 4 лошадиных сил. Способны возделывать грядки размером 25-30 сантиметров по ширине, оснащены двумя боковыми крыльями и тонкой стойкой. Стойка предохраняет оснащение от перегрузок и повреждений механического характера. Данное орудие может использоваться исключительно на сухих почвах, поскольку налипшая земля будет противодействовать работе подвижных элементов конструкции. Имеются листерные приспособления с регулируемой шириной обработки грунта. Их устанавливают на мототехнику большей мощности – от 4 лошадиных сил. Подобные агрегаты можно бестрепетно применять и на влажном грунте.

Пропеллерные

Принцип работы заключается в деятельности пропеллерных частей. Под их действием в первую очередь вскапывается почва и удаляются сорные растения, а уже после разрыхляются грядки. Эти модификации главным образом практикуются для мотокультиваторов с передним приводом и двумя скоростями. Это обусловлено тем, что на второй скорости мощность увеличивается до 180 об/мин. Как только уровень мощности доходит до максимума, данное орудие можно применять не только для окучки грунта, но и для перебрасывания грунта в борозды из пространства между рядами посадок.

Двойной (2-рядный)

Осуществляет нарезку двух борозд перед высадкой посевов, а также применяется для окучки и разрыхления почвы. Включает в себя раму, на которой зафиксированы 2 окучника. При обработке земли ощутимо экономит время, поскольку располагает двумя рабочими элементами. Монтируется на мотоблоке посредством сцепки. По причине того, что для работы подобное устройство требует большого сопротивления, его применяют совместно с грунтозацепами.

Роторный активный

Взамен колес это орудие укомплектовывается роторами с зубьями винтового вида. Демонстрирует высокую производительность при создании, разрыхлении и окучивании картошки. Подходит для эксплуатации с 3-скоростными агрегатами (две передние и одна – задний ход). На первой передаче орудие окучивает посадки, а на второй передаче еще и откидывает почву с пространства между рядами посадок.

Однорядный

Самый распространенный вид. Применяется к эксплуатации с легкими типами почвы. Нарезка канав проводится после завершения подготовительного разрыхления грунта посредством культиватора.

Как сделать своими руками?

Для создания окучника для мотоблока своими руками необходимо следовать четким правилам и желательно разработать либо применять уже готовые чертежи. Это позволит грамотно и быстро монтировать все элементы, чтобы в дальнейшем не исправлять работу. Своими силами можно сделать модификации листерного (традиционного) либо дискового вида. Для выполнения работ могут потребоваться следующие инструменты и приспособления:

Изготовление листерного распашника

Такое сельхозорудие для мототехники является классическим нерегулируемым приспособлением, применяемым чаще всего. Для его изготовления необходимо набросать либо применять уже готовую чертежную документацию, по которой выполнить все мероприятия будет легко и просто.

Если требуется настроить пропашник, надо крылья зафиксировать к основе посредством шарнирных соединений. Штанги для настройки угла монтируются в хвост основы. Можно также создать 2-рядное приспособление, за счет которого темп работы увеличится вдвое. В этом случае необходимо к построенной конструкции прибавить тяговые механизмы, а крепежи создать подвижными, что даст возможность корректировать размер рядов.

Создание дискового орудия для окучивания

На роль дисков прекрасно подходят отработанные диски резака сеялки либо циркулярные пилы, которые монтируются на подшипники.

Создание пропеллерных устройств

Для работы потребуется надежная толстая сталь, шлифмашина и агрегат для сварки. Первыми делаются оси, которые необходимо подогнать к мотокультиватору. После нужно создать стойку и основу, которые варятся сваркой. Сразу же нужно подобрать дистанцию промеж насадок, конфигурацию грунтозацепов и угол монтажа, что даст возможность предельно продуктивно выполнять культивацию почвы. Для практичности можно изготовить несколько втулок с держателями и различные комплекты лопастей, что даст возможность осуществлять различные способы окучки.

Устройства для окучки из подручных средств

Надо заметить, что самодельный окучник можно сделать, не вкладывая средств в приобретение железа. Это даст возможность снизить себестоимость орудия до минимума. В роли отправного материала приемлемо использовать подходящее по габаритам железное изделие. К примеру, ненужную крышку от старенькой кастрюли.

Главное, используя подобный подход к делу, помнить про чертежи и требуемый диаметр диска. Он может быть не меньше 400 миллиметров. Это объясняется нюансами возделывания грунта с учетом области корней картошки, глубины посадки и клиренса. В основном максимальная глубина посадки равняется 60-80 миллиметрам, длина корней – до 200 миллиметров. Крышка затачивается со всех краев, немного трансформируется методом изгиба и монтируется на мотоблок.

Как монтировать орудие для окучивания на мотоблок?

Монтаж орудия для окучивания на мотокультиватор предполагает грамотную регулировку наклона полевой доски и глубины погружения, которая обязана быть поменьше, чем у плуга. Прежде чем, приступить к использованию окучника, необходимо проделать такие мероприятия.

Необходимо сделать пробное окучивание и поглядеть: если оснащение зарывается в почву, отведите стойку вперед, немножко задрав носок. При выходе из грунта стойка отводится обратно посредством опускания носка. Главное – принимать во внимание ширину промеж рядов, откорректировав действующие элементы конструкции.

Заключение

Как видим, сделать собственными силами можно как листерное орудие для окучивания, так и более затейливую модификацию – дисковую. Выполнив простые действия, спустя несколько часов получается съемное устройство, которое подходит для многих российских мотоблоков, серьёзно упростит выполнение работ, сопряженных с культивированием картошки, и не потребует больших инвестиций.

О том, как сделать дисковый окучник для мотоблока своими руками, смотрите в следующем видео.

Окучивание сельскохозяйственных культур позволяет успешнее сохранять плодородие почвы, повышает урожайность и декоративные качества растений, снижает расходы на пестициды и полив. Получить хороший урожай ряда культур, особенно картофеля, без окучивания невозможно. Особенно эффективно окучивание в личных подсобных хозяйствах и товарных небольшого размера, почва в которых как правило истощена, а используется интенсивно. Однако окучивать рядки тяпкой (мотыгой) чрезвычайно утомительная работа, а стоимость готовых окучников, ручных и для мотоблоков, откровенно не радует. Мы живем в постиндустриальном обществе (потребительском, неолиберальном, толерантном – это все одна вода на киселе), один из основных принципов организации которого – чем нужнее вещь, тем большая на ее цену дается неоправданная «накрутка». Базовое изделие предлагается по сниженной цене, но уж на принадлежности к нему, без которых «база» просто дорогая игрушка, «наворот» кладется от души. К примеру, плуг часто идет в комплекте с мотоблоком, но не весьма стойкий; так что и к этой теме вскорости придется обратиться. Но вот второе по нужности навесное орудие – окучник – нужно уже покупать отдельно, и явно непропорционально дорого себестоимости изделия. Выход тем не менее есть: нужно сделать окучник своими руками. В домашних условиях, имея ручной слесарный инструмент, обычный электрический (дрель, болгарка), верстак и возможность воспользоваться сварочным аппаратом, это вполне возможно.

Самодельные окучники: ручные и для мотоблока

Выбираем прототип

В большой агротехнике часто работают активными окучниками, рабочие органы которых приводятся во вращение от вала отбора мощности тягового агрегата. Мотоблоки и минитрактора для ЛПХ и малых ферм есть в продаже, но на практике оказывается, что производительность и качество работы активный окучник для них увеличивает незначительно, но существенно возрастают его стоимость и расход топлива, а ресурс мотора вырабатывается быстрее.

Причина – двигатель. Мини-картошки или помидоров нет и не будет – нам нужны съедобные. Переворачивать земли на метр рядка мини-окучник должен столько же, сколько и большой; столько же для этого нужно и энергии. Отобрать 10 кВт на 5-корпусный окучник от дизеля в 100 кВт не проблема, но отдать 2 кВт на однокорпусный движку в 6-10 кВт будет уже на пределе возможностей.

Есть еще одно существенное обстоятельство. Тракторные дизели особой конструкции, хотя на глаз это заметно только специалисту-моторостроителю. Их литровая мощность невелика, но сами движки очень приемистые, с мягкой внешней характеристикой, поэтому отбор мощности на навесной агрегат мало влияет на удельный расход топлива в г/кВт*час. Поставить такой же мотор на мотоблок сложно уже потому, что нужные рабочие характеристики получаются только при достаточно большом литраже двигателя. Но даже если эту препону удастся преодолеть, мотор все равно получится слишком дорогим, тяжелым и громоздким.

Большие агрохозяйства потребляют топливо тоннами; ЛПХ и малые фермы – литрами. Но движок мотоблока и здесь должен держать равномерное тяговое усилие, сам приноравливаясь к неоднородностям почвы, т.к. огрехи обработки недопустимы в любом случае. Поэтому на мини – сельхозтехнику ставят моторы, карбюраторные или с впрыском топлива, заведомо прожорливые и рассчитанные на скорость передвижения агрегата, прим. равную скорости пешего хождения. Таким образом удается минимизировать расходы на механизацию в целом, но вот нужной для «безболезненного» отбора мощности внешней характеристики двигателя уже не получается: движок надрывается, сжигая непомерно много топлива и себя самого. Поэтому далее мы ограничимся рассмотрением только пассивных окучников (без передачи мощности непосредственно на рабочий орган), как можно меньше нагружающих источник тягового усилия.

Мотор или сами?

Окучивание может проводиться в пол-ряда (вверху справа на рис. в начале), когда каждая грядка заворачивается землей в 2 прохода, и сразу в ряд (внизу слева там же). Окучивание в 2 прохода по пол-ряда полезно лишь для отдельных культур, выращиваемых на тонком плодородном слое в условиях недостаточного увлажнения: провал на гребне призмы отвала служит улавливателем влаги. Эффективное окучивание картофеля ведется только сразу в ряд.

Ручное окучивание одним работником возможно только в пол-ряда на легких, рыхлых, слабо увлажненных почвах, на ширину до 30-35 см. Уже для окучивания картошки на обычной огородной земле без механической тяги нужны как минимум двое (поз. 1 на рис. ниже): передний создает собственно тягу, а задний держит борозду и глубину обработки. Прекрасное упражнение для феминисток, желающих показать себя ничем не хуже гнусных самцов-домогателей. Но либерально-толерантные дамочки предпочитают общественные акции, в интернете или натурой. Может быть, потому, что там не надо производить полезной работы? А за бесполезную можно выторговать оплату побольше, т.к. 100% достоверные критерии оценки непродуктивного труда невозможны в принципе. Но вернемся в тему.

Возможности ручного и механизированного окучивания в зависимости от источника тяги

Наличие в распоряжении мотоблока мощностью от 0,5-1 кВт даст возможность проводить окучивание картофеля в ряд, поз. 2 на рис. Мотоблок Нева и т.п. потянет 2-корпусный окучник на ширину обработки до 0,8 м, поз. 3, по схеме 0,5 ряда + 1 ряд + 0,5 ряда. На любой мини-трактор можно навешивать 3-корпусный окучник того же типа (поз. 4), на обработку 0,5 + 1 + 1 + 0,5, или 2-корпусный для обработки 1 + 1. Производительность труда при этом возрастает, в расчете на 1 проход, в 2-3 раза по сравнению с окучиванием в ряд, но затраты на приобретение спецтехники растут в разы. Поэтому далее мы сосредоточимся на том, как сделать окучник для мотоблока своими руками, с возможностью использования его же «самотягом», и как изготовить ручной окучник для малых площадей, прим. до 20 соток.

Примечание: хотя навесные орудия для мини-тракторов вообще-то тема не этой статьи (мини спецтехнику приобретают грамотные уже разжившиеся хозяева), но, вдруг вам трактор достался нежданно-негаданно, ниже даем видео, как самому сделать 3-рядный окучник для мини-трактора:

И о результатах его испытаний:

Диск или лемех?

или ручной окучник для легких почв, тянуть который, возможно, придется вдвоем:

Во всех прочих случаях придется учесть особенности орудий предварительно избранных типов. Для плужного окучника они таковы:

Дисковый окучник имеет след. особенности:

Наконец, нужно учесть и то обстоятельство, что картофель – отличная страховая культура в хозяйстве любого направления. Картошку нельзя назвать рекордсменом по рентабельности, но спрос на «второй хлеб» стабилен, а лежкость картофельных клубней дает возможность реализовать урожай с наибольшей возможной прибылью. Поэтому под картошку в комплексных агрохозяйствах отводится значительная доля общей площади. Какая именно, это уж вопрос экономики в привязке к конкретным местным условиям, но первым делом имеет смысл изготовить дисковый окучник. Исключение – случай, если ваш участок на земле тяжести выше средней, а механической тягой вы еще не обзавелись.

Дисковый

Устройство дискового окучника для картофеля показано на рис. ниже; его рабочие органы на ходу вращаются под действием трения о грунт. Однако при самостоятельном изготовлении для небольшого частного хозяйства этот агрегат можно существенно упростить, задав вертикальный угол наклона (по-автомобилистски – развал дисков) фиксированным в 30 градусов при угле атаки (отрицательном схождении) 0 градусов, либо же оставив диски вертикальными. В первом случае при настройке окучника на нужный угол атаки будет несколько меняться и наклон дисков, но при проходе пешей скоростью это несущественно и даже удобно: настройка орудия осуществляется одним поворотом дисков.

Дело здесь в скорости обработки. Максимально возможная, не убивающая постепенно плодородие почвы, теоретически составляет 20-26 км/ч. Ускорение перемещения орудия дает двойную экономию топлива: за счет оптимизации режима работы ДВС тягового агрегата и уменьшения времени обработки поля данной площади. Учитывая, что нефти, пригодной на дизтопливо, на Земле осталось, по самых оптимистическим прогнозам, лет на 50-60, а сельхозтехника потребляет до 20% производимых в мире тяжелых моторных топлив, это вопрос жизненной важности, над которым бьются коллективы специалистов высочайшей квалификации.

Примечание: светлая малосернистая сланцевая нефть пригодна на бензин для легковушек (которые уже начинают заменяться электромобилями), но дизтоплива, авиакеросина и мазута для судовых силовых установок из нее не получишь. Практически все известные запасы тяжелых нефтей сосредоточены (в порядке убывания) в Саудовской Аравии, России и Иране; в США и Венесуэле месторождения темной нефти практически выработаны. Причем их величина в РФ точно не известна – российские специалисты на прямые вопросы отделываются общими замечаниями что, мол, много потенциально нефтеносных площадей еще толком не разведано. Почему отмалчиваются, вполне понятно, это же сведения величайшей стратегической важности, большей, чем ядерно-лазерно-стелс-гиперзвуковые секреты все вместе.

«Настоящий» дисковый культиватор, показанный на рис. выше, настраивается на максимально возможную на данной почве скорость перемещения. Но в ЛПХ или на малой ферме в общем все равно, уйдет на окучивание, скажем, 2 или 2,5 л малооктанового бензина и затянется обработка на 1 час 30 или 40 мин, зато сделать окучник будет гораздо проще.

Чертежи дискового окучника для картофеля, предназначенного под механическую и ручную тягу, даны на рис.:

Чертежи дискового окучника для картофеля под мотоблок и ручную тягу

Это старая, хорошо проверенная еще советская любительская конструкция, фрагменты которой, разбросанные по просторам рунета, здесь сведены воедино. Ее отличительная особенность – наличие скребков, счищающих с дисков налипшую землю. При ручной обработке это намного уменьшает тяговое усилие, а при механизированной расход топлива. раскладка по поз. на рис. такова:

На поз. 2а показана настройка дисков для окучивания в один полный ряд (см. внизу слева на рис. выше.) с тягой преим. от мотоблока или лебедки. На поз. 2б – настройка дисков преим. на ручное окучивание в 2 полуряда за проход, вверху справа на рис. в начале. Подробнее о настройке дискового окучника см. видеоЖ

Где надо доработать

Слабыми местами описанной конструкции на сегодняшний день являются:

Авторы оригинальной конструкции рекомендовали диски и скребки взять от сельхозтехники. Им-то легко было так советовать – тогда то и другое валялось под ногами на любом колхозном/совхозном хоздворе. Увы, теперь не те времена. Хотя, конечно, не увы – к чему привело тогдашнее, все мы испытали на своей шкуре. Сейчас, конечно, купить диски для окучника не проблема. Проблемы появляются потом – с качеством материала и ступицей, см. далее. С ценой тоже – заведомо качественный диск для окучника к мотоблоку стоит с пол всего нового навесного агрегата, а то и более. Так что надо изыскивать способы сделать хороший стойкий диск для окучника своими руками.

Профиль диска прост: это сферический сегмент. Стрела его прогиба (расстояние от основания до полюса) для работы с пешей скоростью должна быть ок. 6% от диаметра. Можно вдвое больше, тогда на легких сыпучих почвах призма отвала сформируется лучше, но тяговое усилие возрастет.

Профиль самодельного диска для окучника и его размеры показаны на рис.:

Размеры и профиль диска для окучника

Материал – вязкая углеродистая сталь не хуже Ст44. Толщина диска (не путайте со стрелой прогиба) 2-4 мм; чем лучше сталь, тем тоньше может быть диск и тем легче будет тянуть окучник (или меньше бензина сожрет движок мотоблока). С той же целью режущий клин заострен изнутри на 3-5 градусов; это можно сделать цилиндрической абразивной шарошкой, заправленной в электродрель.

А где ее взять?

Да сталь эту не хуже Ст44. Днища бытовых газовых баллонов и верхушки бойлеров не годятся. Они-то вязкие, но низкоуглеродистые, чтобы держали давление (имели достаточно высокий предел текучести) без опасности внезапного разрушения. К истирающим, знакопеременным и ударным нагрузкам их материал, к сожалению, не приспособлен: диски будут быстро тупиться, а скоро и вовсе помнутся.

а самый окучник с такими дисками:

Недостаток лемехов окучника из автодисков – не вполне сферический профиль. Это еще несколько увеличивает тяговое усилие. Если у вас найдется подходящий листовой материал, то как из него сделать сферические диски для окучника, см. ролик:

Скребки

Старый автохлам выручит и со скребками: их можно сделать из кусков рессор; это опять то, что надо, с большим запасом. Поскольку изогнуть рессорную сталь в домашней мастерской, не лишив ее стойкости, вязкости и упругости, невозможно, скребки просто вырезают болгаркой. Диски делают согласно радиусу кривизны рессоры, т.к. таковой самого диска не критичен, см. выше. Нужно только учесть, что зазор между скребком и диском нужен в пределах 2-5 мм в зависимости от липкости (адгезионной способности) почвы.

Ступица

Конструкция ступицы дискового лемеха окучника для картофеля

Вот как раз из-за ступицы покупать диски для окучника (тем более в интернете) настоятельно не рекомендуется: большинство их с одним подшипником скольжения и в работе разбалтывается буквально на первой грядке. Ступица дискового лемеха для окучника должна сидеть на паре капроновых подшипников скольжения (см. рис. справа). «Шарики», бронза и даже фторопласт не годятся, оно же все в земле и пыли. Поэтому втулка ступицы плотно закрывается с торцов резьбовыми крышками, а ее внутренняя проточка регулярно набивается шахтолом и т.п. консистентной смазкой для механизмов, работающих в тяжелых условиях. На валу втулка шплинтуется. Что, конечно, затрудняет съем/установку диска, но любое другое крепление условий его работы не выдержит.

Плужный

Устройство 2-рядного плужного окучника для мотоблока показано на рис.:

Устройство 2-рядного универсального плужного окучника

Садоводы-огородники часто называют плужный окучник ушастым из-за его крыльев-отвалов. Его несущая рама ничем не отличается от таковой универсального культиватора; да собственно это и есть культиватор со сменными рабочими органами. Корпус Тип 1 (бороздовик, распашник) предназначен для бороздования (распашки борозд); Тип 2 собственно для окучивания. Крылья Типа 1 закреплены жестко; размах отвалов Типа 2 регулируется. Корпус Тип 2 снабжается также полевой доской, устанавливающей заглубление рабочего органа: на тяжелых почвах меньше, на легких больше; таким же способом регулируется объем призмы отвала, т.е. высота окучивания. Принцип работы обоих корпусов одинаков: нож-сошник подрезает грунт и передает его на лемех, разделяющий подрезанный пласт надвое. Несколько различается только работа крыльев и отвалов. Крылья просто отводят грунт немного в стороны и заглаживают вершину призмы отвала. Отвалы (уже не грунта, а лемеха окучника), наоборот, формируют возможно более ровную призму с острым гребнем.

Все дело в лемехе

Оперативная настройка плужного окучника под условия обработки не производится. Вместо нее на водило(а) рамы ставят сменные лемехи.

Плужковый лемех (поз. 1 на рис.) не регулируется на ширину захвата: она равна 20-25 см. Он прямой наследник старой крестьянской сохи (см. рис. справа). По узким рядкам на легкой или обычной огородной земле тянуть окучник с плужковым лемехом легче всего. Кроме того, плужковый лемех пригоден для неглубокой вспашки, прополки, копки картофеля – но не на легких песчанистых почвах, где картошка широко и глубоко «разбрасывает» крупные вкусные клубни.

Сменные лемехи для плужного окучника

Картошку, как сказано выше, сажают широкими рядками. Листерный окучник с таким размахом отвалов тянуть очень трудно, и призму отвала он тогда не сформирует какую нужно. Поэтому картофель окучивают чизельным окучником (поз. 5). Чизель в общем сельхозсмысле это нож, производящий предварительную или дополнительную обработку почвы. Некоторая аналогия тут с разрывом ткани: разорвать целый отрез по ширине трудно, т.к. его края овелованы особым способом специально против этого; так и почва сцементирована корнями растений. Но стоит чуть-чуть надрезать край ткани, и ее «со свистом» порвет и ребенок; такой пионерный надрез грунта и делает чизер. Для лучшего разрыхления грунта и формирования высокой островерхой призмы лемехи чизерных окучников часто делают разрезными (см. рис. ниже): пружинящие «перья» крыльев (которые тоже называются чизерами), под ударами комков грунта дополнительно разрыхляют его и дальше отбрасывают. Достоинство чизельных плужных окучников для картофеля еще и в том, что из качественной вязкой углеродистой стали нужно делать только подземный нож-стрелу, а все остальные детали могут быть выполнены из обычной конструкционной стали; сложная профилировка чизеля, собственно лемеха и отвалов также не требуется.

Лемех чизельного окучника для картофеля

Нужен ли профиль?

Профиль поверхности лемеха – определяющий расход топлива тяговым агрегатом при вспашке и окучивании плужным окучником. О роли экономии энергоносителей в агротехнике сказано выше, поэтому профилировкой лемехов сельхозорудий занимаются целые научные институты. Разработка нового профиля, дающего экономию в 2-3% против текущего расхода, считается серьезным достижением. Но сделать своими руками «по-настоящему» профилированный лемех очень сложно, а выше также сказано, почему в ЛПХ и малых агрохозяйствах при обработке с пешей скоростью экономия топлива отходит на второй план. Что же касается тягового усилия (это уже главное для ручного окучника), то на той же скорости тщательная профилировка лемеха уменьшает его незначительно; практически неощутимо. Но литейки с вагранкой и штамповочного пресса на 2-5 тыс. тс и более в домашней мастерской не бывает, а гнутье и выколотка самой обычной конструкционной стали толщиной от 2 мм работа выматывающая. Поэтому имеет полный смысл делать плужный окучник своими руками с лемехом упрощенного профиля.

Примеры конструкций

В российской зоне возделывания открытого грунта под картофель из самодельных плужных окучников применимы листерный с упрощенным лемехом(ами) и чизельный. Какой делать – определяется характером грунта вашего участка. Черноземы и др. высокопродуктивные почвы не трогаем: их под дачи, ЛПХ и малые фермерские хозяйства не отводят; если же вам такое счастье привалило, то работать нужно активным окучником. На обычных в Средней полосе и на юге Сибири серых, коричневых и бурых почвах картошка не дает рекордных урожаев, но и рядки ее могут быть заужены до предела в 50 см – корни куста далеко не разойдутся, и от очень высокого окучивания ощутимой пользы не будет. Здесь эффективен будет листерный агрегат.

Но возможен и другой вариант картофельной удачи. Когда таял последний великий ледник, потоки с него в районе Валдая сливались с реку шириной до 200 км (!). Она впадала в море где-то между теперешними Ростовом-на-Дону и Таганрогом. Впервые существование такой реки было доказано по аллювиальным отложениям на возвышенности Ергени, и геологи назвали ее Ергень-рекой, а оставшиеся от нее наносы ергенями. Ергени широко распространены в Европейской части РФ. К примеру, в Воронежской обл. буквально через дорогу от тучных более чем метровых черноземов может начинаться уходящая бог весть куда в ширину полоса тонкой сероватой земли на рыхлой супеси или песке – это есть ергень, тянущийся отсюда до Днепра; Черниговская и Сумская обл. с их знаменитой картошкой (и невыносимо отвратительным самогоном из нее) почти целиком расположены на ергенях. Картошка на ергенях растет отлично, но сажать ее нужно широкими рядами, а окучивать чизельным или дисковым окучником.

Листерный

Чертежи лемеха упрощенной профилировки для листерного окучника на тяге от мотоблока даны на рис.:

В изделии нет ни одной детали двоякой кривизны, а из качественной стали делается только нож (дет. 5 на рис.). Самый лемех – отрезок стального уголка от 40х40х2. Отвалы крепятся к нему на карточных петлях. Криволинейные в плане отвалы (поз. 2 на рис.) из листовой стали от 2 мм можно еще упростить, выполнив гранеными, как показано вверху слева на рис. Большего тягового усилия при этом не потребуется, а качество обработки обычной огородной земли заметно не ухудшится.

Чизельный

Чертеж общего вида плужного окучника для картофеля на легких сыпучих грунтах с чизельным лемехом приведен на след. рис.:

Чертежи плужного окучника для картофеля с чизельным лемехом

По нему же можно изготовить и самых лемех; показанных на рис. размеров и сечений для этого достаточно. Из прочной вязкой углеродистой стали (куска рессоры, части автодиска и т.п.) делается только нож-стрела; его режущая кромка затачивается на простой клин с углом при вершине ок. 20 градусов. Размах отвалов – до 550 мм, они делаются из листовой стали толщиной от 2 мм. Вначале нужно сделать модель лемеха в натуральную величину из упаковочного картона и т.п. легкого листового материала, и на ней точно подогнать крылья друг к другу, выдерживая указанные размеры. Затем модель разбирается и ее части используются как шаблоны для раскроя листового металла. Вырезанные заготовки изгибаются до совпадения по линии сварного шва и свариваются прихватами. Далее крылья осторожно подгибаются до нужного угла раскрыва, полной симметрии и шов проваривается окончательно.

Полностью на самотяге

Если вы только планируете покупку мотоблока, а окучивать картошку надо, вам подойдет ручной плужный окучник с возможностью переделки на механическую тягу. При этом гибкая веревочная лямка заменяется жестким грабельником, а плужковый лемех с размахом крыльев до 25 см (больше не потянете) на листерный или чизельный.

Чертежи ручного окучника такого типа приведены слева на рис. Это, собственно, «полуручной» агрегат: он без переделки пригоден для тяги от агролебедки. Если ее мощность достаточна, можно сразу ставить лемех пошире. Колесо при переделке под мотоблок можно оставить, но тогда работать надо будет вдвоем: один ведет тяговый агрегат; второй – окучник. Так, кстати, и удобнее: работа быстрее спорится, а результат ее получается лучше.

Чертежи ручных плужных окучников.

Если же на ваших 4-12 сотках окупаемости мотоблока не предвидится, то можно сделать (или приобрести) полностью ручной окучник, см. справа на рис. Его особенность – оперативная регулировка талрепом 1 одновременно величины отвала и тягового усилия сообразно свойствам грунта. Базовые размеры такие же, как пред. случае. Излом водила также одинаков, 5 градусов. Излом грабельника ок. 80 градусов, а излом передних рукоятей подбирается по росту и телосложению источника тяги.

В заключение

Навесное оборудование для мотоблока позволяет ускорить и облегчить труд дачника по работе с землей и овощными культурами. Одной из разновидностей является окучник для мотоблока, который на сегодняшний день считается ключевым элементом навесок и достаточно востребован у покупателей.

О том, что это такое, каковы разновидности данных насадок, как ими пользоваться и обслуживать, расскажет материал данной статьи.

Что это такое?

Окучником для мотоблока называют приспособление, посредством которого можно эффективно вспахивать и культивировать землю разной протяженности и степени сложности грунта. Посредством этой насадки можно выполнять окучивание выращиваемых культур, а также рыхлить, перекапывать почву и бороться с сорными растениями. По сути, это насадка, выполняемая из металла, которая характеризуется клиновидной формой. В зависимости от разновидности она имеет лопасти либо оборудуется вращающимися дисками, которые крепят к раме.

Устанавливают окучники и пропольники на мотоблок посредством особых креплений. Навесное оборудование подразумевает разную высоту окучивания и глубину проникания в грунт. Одновременно с рыхлением выполняется подъем почвы на нужную высоту и аэрация. В зависимости от разновидности модели она может предусматривать варьирование ширины и высоты окучки, смену угла наклона.

Однако модели подбирают конкретно к определенной разновидности мотоблока.

Они отличаются эффективностью и качеством обработки почвы.

Классифицировать разновидности окучника можно по конструктивным особенностям и принципу действия. Исходя из этого, можно выделить 3 типа: дисковый, листерный и пропеллерный. Каждая модификация имеет свои характерные особенности.

Этот вариант считается самым простым с конструктивной точки зрения. Его отличает фиксированная ширина захвата, внешне он похож на крылья бабочки. В процессе работы он приподнимает почву и тем самым создает необходимый земляной гребень. За счет концов с острой формой он опускается на отрегулированную заранее глубину, рыхлит землю, поднимает ее.

Недостатком устройства является необходимость подстраивания под ширину междурядий. Практически большинство таких моделей имеют ширину захвата заводского изделия не более 30 см.

Более удобными являются варианты с приспособлениями, отличающимися возможностью смены ширины захвата. Они удобны и позволяют не подстраиваться под особенности окучника. Однако окучники такого типа нуждаются в большей мощности мотоблока.

Исходя из названия, ведущими элементами окучника являются диски, ободы которых опускаются на отрегулированную глубину в почву, имея при этом минимальное сопротивление грунта. Для эффективной работы эта навеска нуждается в максимально точной настройке разбежного угла, а также угла наклона дисков по вертикали. Ширину захвата в этом случае выставляют с учетом параметров возделываемого ряда.

Такие окучники подходят ко всем мотоблокам и позволяют повысить мощность агрегата. Они синхронизированы с возможностями мотоблока, допускают регулировку скорости и мощности. Обработка почвы с их помощью более эффективна, они удобны и малоэнергозатратны. К тому же здесь не нужен упор сзади.

Модели универсальны, а потому использовать их можно не только для вспашки и окучивания — их можно применять даже во время вегетации обрабатываемых культур. Кроме того, делать это можно за сезон несколько раз (на разных фазах роста).

Пропеллерный

Нередко окучники данного типа называют активными или роторными. Здесь задействованы 2 силы: вращение и поступательное движение. Это навесное оборудование на порядок дороже предыдущих аналогов ввиду своей эффективности. Однако пользоваться навесками такого типа можно исключительно на мотоблоках, оснащенных двумя передними передачами, а также валом отбора мощности. Внешне роторные приспособления похожи на вентиляторы.

Конструктивно они более сложны, чем две другие разновидности окучников. Их принцип работы выполняется за счет одного витка активного диска. Изначально происходит вскапывание почвы с удалением сорняков. Только после этого окучник рыхлит землю.

Особенностью таких окучивателей является тот факт, что ими можно не только окучивать выращиваемые культуры, но также перебрасывать землю с места на место.

Нюансы одно- и двухрядных устройств

В зависимости от разновидности модели могут быть одно- и двухрядными. Навесное оборудование второго типа хорошо тем, что за один проход оператор обрабатывает сразу два междурядья, подгребая землю к культуре и образуя борозды.

По сути, двухрядный окучиватель похож на стойку кронштейна, которая крепится к сцепке и имеет 2 стойки с окучивателями, подсоединяющимися к сцеплению посредством болтов.

Удобством таких моделей является возможность регулировки ширины окучивания, что позволяет подогнать ее под нужные параметры грядок.

Однорядный вариант за проход может обработать только 1 ряд. В принципе, это удобно, учитывая, что оператору приходится тратить меньше времени на то, чтобы следить за ходом выполняемой работы. Так положение и движение агрегата будет более правильным, что сократит процент повреждений культуры в процессе окучивания.

Однорядные модели особенно удобны там, где ряды кривоваты, к тому же они более просты в управлении, хотя за счет конструктивных особенностей отличаются размерами и имеют массу конфигураций.

Шнековый окучник считается низкопроизводительным и отличается высокой энергоемкостью технологического процесса окучки сельскохозяйственных культур.

Что касается голландских моделей, их крылья способны вращаться в вертикальной и горизонтальной плоскостях. Это обуславливает качественную обработку земли с сокращением энергозатрат. Эти модели доступны для большинства покупателей и достаточно хороши в работе.

Особенности эксплуатации и обслуживания

Установка окучника на мотоблок требует соблюдения правил регулировки угла атаки и глубины погружения, при этом она должна быть меньшей по сравнению с плугом. На окучиватель устанавливают колеса и сцепку, после этого его присоединяют к основному агрегату. Мотоблок устанавливают на ровную поверхность, при этом окучиватель опускают и соединяют посредством сцепки.

Осуществляя монтаж навесного оборудования, оператор старается следить за тем, чтобы стойка окучивателя располагалась вертикально. Именно такое положение необходимо для правильной настройки оптимального угла атаки. После этого навеску опускают к земле или даже немного углубляют в нее. Важно, чтобы оборудование располагалось ниже опоры почвозацепа.

Перед тем как приступить к основной работе по вспашке либо окучиванию земли, надлежит провести пробную обкатку на небольшом участке. Важно работать в хорошую погоду, предварительно проверив заточку рабочих элементов. Кроме того, перед тем как приступить к работе, необходимо оценить состояние почвы.

Чтобы окучник для картофеля или иного корнеплода работал наиболее эффективно, проходя по небольшому участку, регулируют оптимальные показатели углов и глубины вхождения рабочих элементов окучника в землю.

Наряду с этим необходимо определить оптимальную скорость работы, поскольку правильно подобранный показатель будет способствовать большей эффективности и качеству работы. Например, если скорость будет большой, окучник будет попросту раскидывать землю в две стороны вместо создания горки и борозды. Когда оборудование в процессе работы излишне углубляется в почву, надлежит отклонить стойку вперед, для чего приподнимают носок.

Если же окучник выступает из земли во время работы, нужно отклонить носок назад. Чтобы не порезать культуру, важно настроить ширину между рядами.

Когда необходимо посадить картофель с помощью окучника и мотоблока, предварительно надлежит сделать отметки с расстоянием примерно в 65 см. После этого создают борозды и раскладывают в них посадочный материал. После этого колеса нужно сменить прорезиненными, выставив крылья в максимально широкое положение. Поставив агрегат в междурядье, проходят мотоблоком весь ряд, засыпая землей посаженый картофель.

Настройка дискового окучника предусматривает в первую очередь его верное направление относительно борозды. Устройство должно располагаться параллельно по отношению к грядкам с заданными углом и шириной захвата.

Установить плуг правильно поможет винтовая регулировка, посредством которой наклоняют сам агрегат относительно мотоблока.

Именно это определит глубину обработки почвы (глубину борозды). Если же на мотоблок устанавливают окучник двигающегося типа, необходимо отрегулировать ширину и высоту гребня.

В дисковой модели можно настроить ширину обработки. Для этого нижние точки дисков отводят в стороны примерно на 40–70 см (конкретное значение будет зависеть от расстояния междурядий). При настройке следят за тем, чтобы диски располагались симметрично по отношению друг к другу.

Такими устройствами почву за сезон обрабатывают трижды:

Рейтинг лучших моделей

Сегодня рынок мотоблоков богат широким спектром предложений. При этом из богатого списка можно выделить несколько вариантов, наиболее востребованных у покупателей, к которым подходит большинство окучников.

Отзывы

Согласно отзывам покупателей лучшим окучником для мотоблока является навесное оборудование дискового типа. Оно удобно тем, что позволяет создать на обрабатываемой земле гребни не только нужной ширины, но и заданной высоты.
