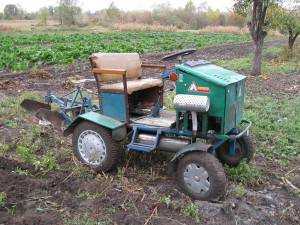

Изготовление мини-трактора своими руками

Как быстро получить самодельный трактор из мотоблока

Во время подготовки земли к засеванию, ухода за наделом, уборки урожая владелец крупного хозяйства целыми днями вынужден быть на ногах, что, конечно же, вызывает сильнейшее утомление. Именно поэтому все преимущества мотоблока, такие как маневренность, небольшой расход горючего при сравнительно высокой производительности и функциональности, отходят на задний план из-за необходимости постоянной ходьбы. Но почему бы не соорудить самодельный трактор из мотоблока, тем более что это можно сделать всего несколькими действиями с помощью небольшой приставки.

Прицеп-адаптер крепится к задней сцепке вашего моторизированного помощника, представляя собой дополнительный мост, гибко соединенный с передней колесной парой. Снабженный собственным сцепным узлом для навесного оборудования и сиденьем для оператора, данный мини-трактор на базе мотоблока позволяет не шагать, изменив угол руля к корпусу, а ехать прямо над обрабатываемой полоской земли. Благо, клиренс адаптера соответствует просвету передней колесной пары. Таким образом, вы увеличиваете скорость вспашки или окучивания с доступных пешеходу 5 км/ч до вполне комфортных 10 км/ч, то есть в 2 раза, при этом совершенно не утомляясь.

https://youtube.com/watch?v=-j1OXA8Gixg%3Ffeature%3Doembed

Выбор мотоблока

Практически любой мотоблок может быть успешно переоборудован в мини-трактор

Тем не менее, важно понимать, что несоответствие изначального устройства определенным критериям не позволит получившемуся агрегату эффективно и качественно справляться со своими задачами. Например, если мощность двигателя мала, ему может не хватить тягловой силы для того, чтобы выносить не только стандартную нагрузку при работе с навесным оборудованием, но и дополнительную — в виде не учтенных изначально дополнительных конструкций и массы тела оператора

Поэтому, выбирая агрегат для переустройства, важно учитывать его характеристики:

https://youtube.com/watch?v=ZvNCCuA8IFY%3Ffeature%3Doembed

Среди малых сельскохозяйственных агрегатов российского производства особенно хорошо подходят для переломки из мотоблока в мини-трактор такие бренды, как Арго, Нева, Кентавр, МТ3, Зубр. Большинство моделей этих производителей отвечает всем перечисленным выше критериям. По спросу на них и отзывам владельцев можно судить, что эти устройства зарекомендовали себя как надежная и экономичная техника, удобная в эксплуатации и простая в ремонте, благодаря доступности запчастей. Ниже мы рассмотрим в качестве примера мини-трактор, переделанный из мотоблока Агрос.

Использование мотоблока «Зубр» и «Агро»

Если вы задумались над вопросом о том, как из мотоблока сделать минитрактор, то в качестве примера можно рассмотреть модель «Зубр». Как и в вышеописанном случае, данное устройство имеет хорошую силовую установку, она функционирует за счёт дизельного топлива. Для изготовления минитрактора необходимо подготовить:

Что касается гидравлики, то она потребуется для работы устройства совместно с навесным оборудованием. Дополнительные колёса можно позаимствовать у легкового автомобиля.

Перед тем как из мотоблока сделать минитрактор, можно попытаться отыскать модель «Агро». В этом случае подход будет более серьезным. Понадобится усиление ведущей полуоси и колесных редукторов. В качестве варианта изготовления можно расположить двигатель сзади, это позволит распределить нагрузку максимально равномерно.

Переоборудовать мотоблок в минитрактор можно по технологии, которая является одинаковой для всех моделей. В качестве исключения выступает трактор, изготавливаемый на базе МТЗ. Перед началом работ следует подготовить инструменты и детали.

Из важных параметров для этих устройств стоит выделить:

Мощность. Один из самых главных параметров, так как производительность и сила минитрактора напрямую зависит от мощности двигателя. Чем агрессивнее и тяжелее будет нагрузка на транспорт, тем мощнее нужно брать мотоблок.

Вес. Если самодельный минитрактор будет использоваться для пахоты земли, то вес мотоблока будет критичным параметром. Определяющим моментом является вид обрабатываемой земли: для твердых сортов почвы не стоит выбирать слишком легкие мотоблоки, иначе минитрактор не справятся со своим назначением.

В любом случае, для любых целей, чем тяжелее мотоблок, тем лучше рабочие данные будущего минитрактора.

Цена и производитель. По возможности лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Если финансовые возможности ограничены, можно обойтись и более дешевыми аналогами. Российские изделия также станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это копии российских моделей. Стоимость у них ниже за счет заниженных ресурсов на производство и экономии на материалах. Это несколько негативно сказывается на конечном качестве продукции.

При этом функционал не отличается от российских мотоблоков. В последнее время появляются изделия приемлемого качества, хотя до аналогов из России им все еще далеко. К популярным китайским мотоблокам можно отнести модели Зубр, Фермер, Кентавр, Форте, Аврора, Зирка и другие.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели мотоблоки с ременной передачей либо с трансмиссией с возможностью передачи крутящего момента на снегоотбрасыватель, почвенную фрезу или роторную сенокосилку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели зарубежных производителей. Агрегаты получаются функциональными, надежными.

Популярные российские мотоблоки:

Как собрать мини-трактор своими руками

Заготовив схемы и чертежи, необходимо найти подходящие детали. Как минимум, вам понадобится двигатель, трансмиссия, рама и рулевое управление. Найти нужные детали в домашних условиях весьма проблематично, поэтому можно прогуляться по толкучкам и полистать сайты о продаже запчастей. Здесь вы сможете буквально за копейки приобрести нужные вам детали.

Рама

Переломка делается обычно из металлического швеллера № 5 или № 9. Структура этого материала обладает достаточным запасом прочности на изгиб. Из швеллера свариваются две полурамы, которые соединяются между собой шарнирным соединением. Для этих целей, можно использовать карданные валы от грузовиков.

Если переломка вас не устраивает, можно сделать мини-трактор на цельнометаллической раме. Такая конструкция обычно состоит из четырёх элементов: правого и левого лонжеронов, переднего и заднего траверсов.

Лонжероны можно изготовить из швеллера № 10, задний и передний траверс из швеллеров № 16 и № 12 соответственно. В качестве поперечной балки можно использовать металлический брус.

Двигатель

Для работы, мини-трактор сделанный своими руками, можно оснастить любым двигателем подходящей мощности. Оптимальным вариантом является силовая установка, обладающая мощностью в 40 лошадиных сил.

Наиболее часто на самодельные агрегаты устанавливаются двигатели М-67, МТ-9, УД-2 и УД-4. Встречаются модели, оборудованные двигателем от отечественных легковых автомобилей серии «Жигули» или «Москвич».

Если самоделка будет изготавливаться по формуле 4х4, для агрегата М-67 понадобится увеличить передаточное число трансмиссии, иначе силовой установке не хватит мощности обеспечить необходимое усилие для колёсных пар

Обратите внимание, что для силового агрегата может понадобиться дополнительная система охлаждения

Трансмиссия

Коробку передач и вал отбора мощности можно снять с автомобиля ГАЗ-53. Сцепление подойдёт от старого ГАЗ-52. В готовом виде эти узлы не подойдут, понадобится дополнительная подгонка.

Для синхронизации сцепления с двигателем, понадобится сварить новую корзину сцепления и подогнать её под необходимые размеры. У маховика двигателя необходимо будет укоротить заднюю плоскость и высверлить по центру дополнительное отверстие. Эти операции можно сделать на токарном станке.

Мини-трактор в процессе сборки

Рулевое управление

Этот узел должен включать в себя гидравлические цилиндры, это обеспечит мини-трактор лучшей управляемостью. Сделать своими руками систему гидравлики в домашних условиях невозможно. Поэтому необходимо снять уже готовую гидросистему с любой сельскохозяйственной техники. Учтите, что для циркуляции масла в гидравлике понадобится насос.

Задний мост

Можно взять подходящий узел от легкового и грузового автомобиля и установить на самодельную конструкцию. Предварительно необходимо укоротить на токарном станке полуоси.

Если готового моста нет, допускается составная конструкция от разных машин. Передний мост не является ведущим, поэтому подойдёт любой узел, подходящий по размеру.

Колёса

Радиус колёс зависит от того, как будет использоваться мини-трактор. Для транспортировки грузов, лучше подходят диски радиусом от 13 до 16 дюймов. Для выполнения сельскохозяйственных работ понадобятся колёса 18-24 радиуса.

Мини-трактор из мотоблока «Зубр»

Сделай своими руками мини-трактор для домашнего хозяйства. Минитрактор своими руками с двигателем от мотоблока

Во всех домашних или небольших фермерских хозяйствах приходится использовать много ручного труда. Снизить его долю помогает собранный минитрактор своими руками. Задействовать его можно для различных целей, включая уборку сена, обработку грунта, перевозку урожая или удобрений. Выполнять подобные операции без средств механизации в домашних условиях оказывается проблематично.

Крупные аграрные компании решают вопрос покупкой зарубежной или отечественной сельхозтехники. Мелким хозяйствам для минитрактора выделить нужную сумму не всегда удается, поэтому приходится придумывать и реализовывать самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов. При необходимости определенные силовые узлы делаются более мощными, а также изделие задумывается максимально ремонтопригодным с универсальным набором запчастей и расходников.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

Агрос

Опыт владельцев показывает, что мини-трактор из мотоблока Агрос получается не хуже, чем из других подобных агрегатов, однако есть одна особенность, на которую следует обратить особое внимание. Штатная ось в комплектации этого устройства имеет недостаточную прочность на излом

В результате мини-трактор, построенный из мотоблока Агрос, работает ничем не хуже любого другого, а вот нагрузка на полуоси может оказаться выше, чем они могут выдержать. Поэтому во избежание поломок при переоборудовании следует дополнительно усилить этот узел. Пользователи отмечают, что успешно справляться с этим этапом сборки помогает использование модернизированных колесных автомобильных редукторов (например, УАЗ, ЛуАз). Их применение корректирует передаточное отношение, за счет чего тяговый ресурс увеличивается.

https://youtube.com/watch?v=k1aV5AKTepc%3Ffeature%3Doembed

Перед началом переоборудования следует определиться, где будет располагаться мотор: в передней или задней части самодельного трактора. Заднее расположение двигателя в данном случае снизит нагрузку на базовую ось, требующую усиления — это позволит обойтись без усиления. Приступая к работе, необходимо убедиться и перепроверить наличие всего набора необходимых основных деталей. Заранее позаботьтесь о системах рулевого управления, торможения, дополнительной паре колес (можно взять обычные автомобильные колеса) и гидравлической системе

Наличие последней важно для обеспечения бесперебойной работы устройства в агрегации с навесным оборудованием

https://youtube.com/watch?v=j4iSdaDQONw%3Ffeature%3Doembed

Устройство мотоблока и минитрактора

У мотоблока и минитрактора достаточно много общих конструктивных черт, что и позволяет спокойно переоборудовать одно устройство в другое. Но, все-таки, это два разных технических агрегата, что будет понятно из описания их технического устройства.

Мотоблоки Кайман, Патриот, Техас, Прораб, Викинг, Форза состоят из нескольких основных рабочих узлов:

Минитракторы имеют схожую конструктивную структуру, включая в себе те же основные элементы, но не много отличаясь в технических характеристиках этих рабочих узлов. Устройство минитрактора российского, китайского и белорусского производства, будет выглядеть следующим образом:

Именно данное обстоятельство и заставляет различных энтузиастов пытаться переделать свои мотоблоки в полноценные минитракторы, чтобы было более удобно ими управлять. Кроме того, переделанные мотоблоки будут показывать куда более высокую производительность, чем до процесса переделки.

Двигатель для самодельного трактора

В зависимости от мощности двигателя различают легкие (до 5 кВт), средние (до 15 кВт) и тяжелые (до 50 кВт) мини-тракторы. При выборе двигателя для своего трактора, следует четко представлять, какие функции он будет у вас выполнять.

Так как нет смысла делать мощную технику для работы на малых участках. Фото различных конструкций мини-тракторов, сделанных своими руками, показаны ниже.

Для легких и средних мини-тракторов лучше всего подходят двигатели с мотоблоков, которые в настоящее время стали популярными.

Для самодельного тяжелого мини-трактора, изготовленного своими руками, подойдет двигатель от легковых автомобилей, или от тракторов Т-25, Т-30 и их современных аналогов. Такие двигатели можно недорого приобрести на вторичном рынке вместе со сцеплением и КПП.

Простое решение

Вопрос модернизации мотоблоков, нашёл отклик среди многих производителей этого вида техники. Учитывая, что самоделки пользуются большой популярностью, производители решили облегчить труд домашних умельцев.

Теперь к моделям «АГРО», «Нева», «Зубр», приобретаются готовые адаптеры, превращающие мотоблок в мини-трактор. Такой адаптер включает в себя следующие элементы:

Собрать такой комплект своими руками по силам даже человеку без технического образования. Нужно просто вооружиться набором гаечных ключей и следовать приложенной инструкции.

К недостаткам такого варианта относится дороговизна базового комплекта. Гораздо проще накопить ещё немного денег и приобрести уже готовый мини-трактор, что избавит от необходимости самостоятельной сборки техники.

Заключение

Механизация работ на своем дачном или приусадебном участке позволяет превратить рутинные обязанности в достаточно легкие и даже приятные занятия, поскольку в таком случае основная нагрузка приходится на различные технические средства, а владельцу остается лишь управлять ими. Таким универсальным помощником заслуженно считается мотоблок. Однако многие ошибочно полагают, что его приобретение решит практически все проблемы обработки земельного участка, но это не всегда так. И все же мотоблок, например, «Нева», можно использовать для создания более сложного и эффективного агрегата – .

Переделка минитрактора из мотоблока – это отличное решение изготовления приспособления, которым можно было бы обрабатывать небольшие земельные участки. Так как приобрести заводской транспорт достаточно накладно и не у всех есть на это возможность, приходится включать смекалку и начинать импровизировать. Намного дешевле и проще в подобных ситуациях купить мотоблок МТЗ и на его базе сотворить минитрактор, используя лишь свои силы и умения.

Модели МТЗ

Все мотоблоки МТЗ достаточно большие и мощные. Поэтому их можно использовать как базу для переделки в трактор. Даже старая 5 версия пригодна для этих целей. Она была сделана еще в советском союзе, где упор был сделан именно на качество.

Исходя из конструкции, легче всего переделать МТЗ-09Н или МТЗ-12.

Необходимо четко следовать всем схемам и чертежам. Поскольку в противном случае Ваш минитрактор будет работать неправильно.

Это самые мощные и тяжелые представители семейства Беларусов. Но более популярна именно 9 модель, поэтому чаще всего переделывается именно она.

Мотоблок МТЗ-12 Мотоблок МТЗ-09Н

Если с другими мотоблоками можно сделать 3-х колесный вездеход, то с МТЗ так не получиться. Он оснащен двухцилиндровым дизельным двигателем. Поэтому рекомендуется использовать только 4 колесные варианты.

Собираем своими руками из мотоблока

Купили мотоблок-культиватор с валом отбора мощности (ВОМ). Будем делать из него мини-трактор для дачи.

Почему мы это делаем, ответ простой: на даче, в основном, теща «пашет», и поэтому решено было сделать ей подарок .

Так как 130 тысяч рублей (столько стоит самый простой китайский ременной мото-трактор на базе тяжёлого мотоблока) — это довольно дорого, то мы решили прикупить к мотоблоку передний адаптер и сделать из двух агрегатов один — маленький трактор для дачи.

В общем, так называемый «редукторный мотоблок» с валом отбора мощности обошелся нам в 23 тысячи рублей вместе с доставкой. Коробка передач на нем имеет две скорости вперед и одну – назад, колеса – 10-дюймовые.

Этот агрегат я долго выбирал сам (в интернете) пока не нашел приемлемый по цене и характеристикам. Естественно, что мотоблок этот – китайского производства, хотя наклейки на нем и на двигателе — с названием российского «брэнда».

Отечественный мотоблок за такую цену вы не купите, поскольку ценник на них начинается с 30 тысяч рублей, да и то, если это — ременной мотоблок-культиватор.

Сразу скажу, что такой китайский мотоблок предлагают минимум за 25 тысяч, но у продавцов есть один большой «минус» (назовем это так). Дело в том, что заявленная мощность такого мотоблока в интернет-магазине была 9 лошадиных сил.

Но я немного разбираюсь в одноцилиндровых двигателях общего назначения, поэтому спросил у продавцов, какая модель двигателя. Ответ был предсказуем – это даже не «Лифан», а какой-то неизвестный «китаец».

Ну да ладно, спрашиваем дальше: какой индекс движка? При этом пришлось указать им (продавцам), где на моторе найти эти цифры. В общем, мотор оказался с индексом 170F, а это однозначно указывает на то, что мощность двигателя не более 7 лошадиных сил.

Несмотря на то, что на самом двигателе (на крышке) была наклейка на русском языке «9 л.с.». Но двигатель такой мощности – это 177F.

В итоге, мне удалось «уговорить» продавцов снизить цену на 3 тысячи. Я считаю, что это вполне приемлемая цена, если учесть, что мотоблок «редукторный» и с полуосями диаметром 32 мм.

Можно было, конечно, купить и за 20 тысяч такой мотоблок, но с диаметром осей 24 мм, что мне не очень подходит — слабоваты.

Весит такой мотоблок около 100 кг, привезли его нам в специальном ящике с металлическим каркасом, в полусобранном состоянии. Собирается он довольно легко, но пару часов пришлось потратить.

К мотоблоку я хочу приделать передний адаптер белорусского производства, который собираюсь купить за 27 тысяч рублей.

На этом пока все.

А в этой статье вы можете прочитать о том, как выбрать ходоуменьшитель: Мотоблок с уменьшителем хода: зачем он нужен, и какой выбрать?

Спасибо за внимание.

Детали

В основе минитрактора из мотоблока МТЗ-05 лежит несколько частей. Давайте рассмотрим каждую из них.

Рама и кузов

Эти два элемента являются базовыми для всего трактора. На них будет держаться все остальное. Поэтому, для изготовления рамы лучше всего использовать крепкий новый металл, который еще не был в эксплуатации.

Идеальным материалом для рамы будет железный швеллер № 5, или еще лучше № 9. А для кузова подойдет качественная сталь толщиной от 3 мм. Не стоит бояться большого веса, МТЗ-05 рассчитан на работу с такими нагрузками.

Сиденье и рулевая

Сиденье можно взять любое автомобильное, и установить его позади двигателя на подготовленную раму.

Рулевую систему также придется модернизировать. Для этого нужно будет использовать старый руль от автомобиля или мотоцикла. Как показывает практика, более удобный в применении именно мотоциклетный руль.

Колеса и покрышки

Это особая часть, поскольку от качества покрышек будет зависеть ход минитрактора и его сцепление с грунтом. Поэтому не рекомендуется использовать старые, «лысые» покрышки.

У колес должны быть качественные протекторы для передвижения по любой поверхности.

Монтаж рычагов

Управление мотоблоком также необходимо перенести. Поскольку в привычном виде все управлялось при помощи рулевых рычагов, то сейчас это необходимо будет модернизировать.

Изменение рычагов управления

Мотоблок, который вы будете использовать при изготовлении транспорта для обработки земли, должен иметь некоторые особенности. Вот некоторые из них:

Под все вышеперечисленные критерии отлично подходит модель МТЗ.

Схемы и чертежи

На форумах есть большое количество схем, как можно собрать минитрактор из Беларуса.

В первую очередь необходимо понять, какая кинематическая цепь у всех частей будущей машины.

Планирование является важной частью, поэтому лучше все делать минитрактор по чертежам, а не на глаз. В этом случае все будет точно подогнано и работать стабильно.

На следующей схеме представлено расположение всех рычагов и переключателей, это необходимо продумать заранее. Этот вариант взят из минитрактора Муравей, и большинство таких оборудований сделано именно в таком исполнении.

Рама является самым нагруженным и важным элементом в будущем минитракторе. Поэтому необходимо тщательно отнестись к ее сборке. Можно конечно купить готовую раму, или подобрать что-то подходящее, но лучше всего изготовить ее самостоятельно.

Поскольку размеры все равно придется подгонять, а сделать новое всегда легче, чем переделывать старое. Рама может быть выполнена согласно чертежу.

Это классический вариант рамы, который уже давно доказал свою надежность в эксплуатации.

Порядок изготовления рамы

Важным нюансом является бензобак, из соблюдения техники безопасности он должен быть накрытым, чтобы не было случайного возгорания. Поэтому рекомендуется полностью весь мотор, вместе с бензобаком, оградить самодельным кожухом.

Самостоятельное изготовление минитрактора

Независимо от того, какой путь будет выбран для сборки, понадобится ряд инструментов:

Перед тем, как начинать собирать трактор, следует подготовить хороший чертеж. Можно изготовить его самостоятельно, но тогда потребуется не просто красивая картинка, но продуманная схема с расчетами, исходя из имеющейся основы и задач, которые следует выполнять.

Несущая конструкция при переделке мотоблока в минитрактор требует доработки, так как необходимо дополнительно установить еще два колеса. Для ее изготовления потребуется металлический профиль или труба. Сечение трубы, как и толщина стенок, не играют особой роли, но очевидно, что они не должны быть слишком тонкими.

Вообще в данном случае правило «чем тяжелее, тем лучше» работает. Вес усиливает сцепление техники с поверхностью, а во время вспахивания это особенно важно.

Скреплять элементы рамы можно с помощью сварки или посредством болтов и гаек, также можно применить комбинированную сборку. Для усиления рамы можно использовать дополнительно поперечную балку, которая выступит в качестве ребра жесткости и сделает конструкцию более крепкой.

На этапе сборки рамы можно озаботиться изготовлением устройства для навесного оборудования, оно может быть расположено спереди или сзади. Если на самодельные минитрактора помимо прочего возлагается задача перемещать небольшие прицепы, то сзади следует приделать фаркоп.

Ходовая часть

Для передних колес минитрактора с двигателем от мотоблока можно приобрести готовые ступицы. Для того чтобы закрепить переднюю пару, необходимо взять трубу шириной с переднюю ось. К ней крепят колесные ступицы. Далее по центру просверливают отверстие и прикрепляют трубу к раме. Рулевые тяги монтируются к раме с червячным редуктором, чтобы обеспечить возможность управлять поворотом колес. Когда редуктор закреплен, можно устанавливать руль.

Для установки задней оси потребуется втулка с подшипниками. На нее помещается шкив для того, чтобы крутящий момент от мотора был передан на ось. Для задних колес можно использовать колеса от легковой машины или применить те, которые были в комплекте с мотоблоком.

Совет! Колеса лучше всего брать диаметром от 30 до 35 см (12-14 дюймов), это обеспечивает оптимальную устойчивость и маневренность. При меньшем размере колес трактор будет нырять передней частью в землю, при большем может опрокинуться на кочке или при повороте.

Чаще всего двигатель устанавливается спереди рамы — это делается для того, чтобы уравновесить конструкцию при работе с прицепом или другим оборудованием. Двигатель крепится с помощью системы крепления, и лучше всего ее сделать подвижной. Причиной тому служит ременной способ крепления заднего моста с двигателем. Чтобы обеспечить удобство натяжения ремней и упростить этот процесс, двигатель лучше оставить подвижным.

Дополнительное оборудование

Необходимые элементы для сбора основной конструкции указаны выше. После ее сборки осуществляется подключение тормозной и гидравлической системы. Если техника будет использоваться на трассе или в темное время суток, то не лишним будет установить фары, а также габаритные огни. Наличие козырька от солнца или обшивки – личное дело каждого: существенных преимуществ при работе они не дадут.

Вездеходная приставка

Гусеничные приставки позволяют соорудить из обычного мотоблока настоящий вездеход! Для этого нет необходимости что-либо перестраивать в самом мотоблоке, или отдельных его узлах. Достаточно просто снять обычные колеса, а на их место установить вездеходные гусеницы.

В условиях наших зим это просто не заменимый помощник, вездеход может применяться для езды по снегу, для этого можно подсоединить адаптер, но не обычный в виде сиденья и колес, а в виде лыж.

Также гусеничная приставка может применяться после выпадения дождя. Обычные колеса не предназначены для езды по мокрой почве, ведь даже грунтозацепы проскакивают. Гусеничный вездеходный модуль позволяет значительно увеличить грунтозацепляющие способности и ездить по любой поверхности.

Видео обзор мотоблока МТЗ-09Н на лыжах

Российский предлагает свои вездеходные гусеничные приставки для мотоблоков МТЗ. Они предназначены для совместной работы, поскольку несмотря на большой вес приставка «Крутец» выдерживает его.

Особенность гусеничной приставки «Крутец»

Помните про то, что на бездорожье нельзя допускать ошибки! И следует быть внимательными и осторожными при управлении вездеходом.

Отзывы

Переделать мотоблок МТЗ-05 в минитрактор без помощи не реально. Поэтому обязательно загляните на форумы, где конструкторы делятся советами, как это сделать:

«Тяга что-то сделать должна быть в крови, в противном случае это будет затратно в финансовом плане. Я не могу пройти мимо какой-нибудь железяки, а обязательно мысленно прокручиваю, куда ее можно пристроить, так создаются конструкторские идеи. Тщательно осмотрите все, что у Вас есть, разложите, прикиньте, что из этого можно сделать, что Вы бы хотели видеть в конечном итоге, что еще нужно найти, если сразу не можете представить, то посмотрите на форумах примерные чертежи, и тогда картинка станет более ясной»

«Привет всем читающим от конструктора тракторного оборудования. Хочу Вам дать один дельный совет: начинайте делать минитрактор только в том случае, если уверены в своих силах и наличии большого количества времени, средств и терпения. Если есть хоть капля сомнения, то лучше и не начинайте! Сделайте тележку или адаптер с сиденьем. И не заморачивайтесь с приводом 4х4. Это трудно в плане реализации. Оснастите Вашего Белоруса адаптером и резиной 7,5х16. И бегать будет быстрей, и тяги станет больше»

Изготовление мини-трактора своими руками

Мини-трактор – чрезвычайно полезный инструмент в аграрном хозяйстве. Им можно делать десятки самых разных работ: от посадки озимых до сбора урожая и уборки снега. Если аграрий имеет навыки обращения с техникой и инструментом, то самостоятельно собрать агрегат для него не составит большой сложности. При этом стоимость основного устройства будет минимальной.

Инструменты и материалы

Небольшой трактор существенно помогает в работе аграриев. Им можно обрабатывать землю приусадебных и дачных участков, собирать урожай. Большим преимуществом агрегата является то, что к нему можно подсоединять самое разное навесное оборудование. Компактный мини-агрегат всем хорош, только стоит он немалых денег. Даже китайские производители последние годы стали существенно поднимать цены. Поэтому некоторые умельцы делают небольшие агрегаты своими руками, и по качеству эти механизмы не уступают (иногда даже превосходят) заводские изделия.

Прежде чем начинать подобную работу, следует понять, как устроен тот или иной узел, как он работает, какие у него особенности. Такая техника в хозяйстве нужна, как правило, для 3-4 видов работ, поэтому при создании агрегата можно «расставлять акценты», например, усиливать раму (если на нее будет приходиться повышенная нагрузка) или ставить более широкие колеса, если основная работа будет происходить в поле.

Сделать мини-трактор достаточно просто, он не будет особо отличаться он настоящего трактора. Прежде всего следует сделать план-схему того, как создавать подобный агрегат. На рынке поприсутствует много запасных частей б/у от мотоциклов, ВАЗов и УАЗов, поэтому найти подходящий узел не составит большой сложности.

Балку/мост можно сделать с дополнительными креплениями, так как нередко заводские аналоги не обладают необходимым коэффициентом прочности. Самодельный трактор может быть без кабины, но это не всегда оправдано, особенно во время работы в жаркое или холодное время года. ВОМ – это вал отбора мощности, который дает возможность работать навесным агрегатам. Виды валов:

Раму можно сделать из уголков «6» или труб диаметром 45 мм. Для того чтобы конструкция была более устойчивой и прочной, по углам привариваются металлические пластины (толщина 6 мм). КПП можно взять от ВАЗа. Важно, чтобы в его рабочем состоянии было хотя бы три скорости передних и одна – задняя. Тягу можно «позаимствовать» от мотоколяски. Рулевая колонка подойдет вполне от отечественного авто типа «Запорожец». Также реально сделать мини-трактор с разными движками – как одноцилиндровым с воздушным охлаждением, так и четырехтактным карбюраторным. Такие силовые установки идеально подходят для создания сельхозтехники.

Выгода от создания своими руками миниатюрного трактора:

Из недостатков можно выделить:

Как сделать своими руками?

Создание миниатюрного трактора начинается с монтажа рамы, которую можно сделать из трубок. Делать такую конструкцию следует мощной, но одновременно она должна быть не очень тяжелой. Нередко раму делают двойной. Также популярны агрегаты с так называемой «ломающейся» рамой с полным приводом от ГАЗ-52. «Ломающаяся» рама дает возможность разворачивать трактор по небольшому радиусу, что повышает маневренность аппарата. Самые важные блоки мини-трактора:

Мини-трактор, сделанный самостоятельно в домашних условиях, начинает создаваться с проработки чертежей и плана-схемы. Взяв за исходную точку «родственный» проект, можно его отредактировать, внести свои коррективы. После того как подготовлен индивидуальный проект, он чертится на листе ватмана. Далее потребуется собрать все необходимые узлы, сделать основу будущего агрегата. Размеры рамы могут колебаться в зависимости от предназначения машины – длиной она может быть 1,5-2,5 метра, шириной – 1,3-1,8 метра.

Очень важный узел – гидропривод, она дает множество преимуществ в работе и дает возможность управлять самым разным оборудованием. Особенно ценен в этом плане гидравлический узел. Его наличие позволит использовать самую разную навесную технику – от КУНа до щетки для уборки снега. Гидравлика состоит из:

Насос работает со скоростью 1000 оборотов в минуту, иногда его необходимо отключать. С двигателем дела обстоят несложно, силовую установку можно поставить от любого авто или мотоцикла.

Неплохой двигатель УД 25. Это двухцилиндровый агрегат мощностью 12,2 л. с., объем движка – 0,43 литра. Модель весьма удачная, хотя она уже не выпускается, но на вторичном рынке подобных агрегатов огромное количество. Стоит такая модель не дороже 8 тысяч рублей. КПП можно взять от ВАЗ или ДВС «Муравей». Если трактор используется в полевых условиях, то рационально брать колеса 20-24 дюйма. Передняя балка готовится просто:

Балка мини-агрегата обладает качающимся механизмом, который берется от ВАЗ вкупе с крестовиной. Также можно взять подобный элемент от УАЗа. Очень важно, чтобы мосты обладали конгруэнтными редукторами. Делать это необходимо, чтобы коэффициент вращения колес был одинаковый. КПП берется от любого авто. С 2 коробками механизм будет даже более функционале.

Важно учитывать, что при монтаже гидроусилителя на его обслуживание уходит определенная мощность движка. Если двигатель маломощный, то гидроблок лучше не ставить. ВОМ начинает вращаться от коленвала движка, соответственно, он зависит от количества оборотов силовой установки. Также существует ВОМ синхронного вида, его коэффициент вращения связан с количеством передаточного числа механизма. Эта функция востребована, например, при проведении посевной кампании.

Создание точечной подвески позволяет применять для техники дополнительное оборудование. Трехточечная подвеска тоже очень важна, она должна быть динамичной по горизонтали и по вертикали, что дает возможность лучше управлять машиной. Тормоз желательно поставить на задние колеса. Можно взять готовые узлы от ВАЗ, там же можно «позаимствовать» тормозные колодки. Сцепление можно снять с любого старого «Жигуля» или ГАЗа. Рулевое управление также берется от «ВАЗа». Кабину для агрегата лучше все же предусмотреть, работать тогда будет комфортнее, производительность труда заметно возрастет. Сделать этот узел можно из труб диаметром 20-25 мм, которые свариваются в виде каркаса. Его затем можно обить:

У каждого агрегата существуют свои особенности, поэтому чертеж всегда следует сопрягать с конкретным устройством. Например, часто необходимо монтировать механизмы:

Обычно высота кабины не превышает полтора метра, над головой работника потолок должен находиться на расстоянии 20-30 см. Прежде чем делать кабину, следует собрать «скелет» изделия из деревянных брусочков. После того как будет все понятно с размерами, можно резать трубки. Крепления каркаса делаются с использованием сварки. После того как каркас готов, его обшивают, ставят рамы для стекол и т. п. Самая трудоемкая часть работы – это создание дверей. Потребуется монтировать такие элементы:

Конструкция должна быть легкой и прочной одновременно. Чтобы дверь автоматом закрывалась, можно поставить газовые лифты. Изнутри кабину можно обшить дерматином или поролоновыми листами, если придется работать в холодное время года. Своими руками также можно сделать гусеничный трактор. Эта техника обладает большой динамичностью и маневренностью. Гусеницы оказывают щадящее действие на грунт, поэтому использовать такой механизм выгодно во многих отношениях.

Рама делается из уголков, труб или швеллеров. Движок предпочтительнее ставить дизельный. Передний и задний мост также можно «взять» от ВАЗа. Хорошая КПП стоит в ГАЗ-53. Гусеницы делаются из покрышек, с них срезаются с помощью болгарки боковины. На получившиеся одинаковые резиновые заготовки монтируются колеса. Чтобы машина могла динамично совершать маневры (развороты и т. д.), обязательно следует инсталлировать дифференциал, который сможет отключать задние и передние колеса в случае необходимости. Делается это так: нажимается на педаль тормоза, делается переключение дифференциала. Одно колесо замирает, второе продолжает двигаться, агрегат в этом случае разворачивается.

Из грузового мотороллера

Если сделать трактор из мотороллера (например, «Тула 210»), то весить он будет не более 90 кг. Если главные узлы берутся из одного «источника» (это может быть «ГАЗ», «ВАЗ» или «Ока»), то на доработку и подгонку деталей уходить будет меньше времени. На вал движка ставится магнето с одним полюсом. При установке бортовых редукторов (1: 4), механизм сможет функционировать на минимальных скоростях, при этом тяговое усилие у него не изменится. Этот фактор очень важен во время уборки урожая, а также при посеве.

Рама делается из уголков «4». Емкость для топлива можно «позаимствовать» у легковой машины или сделать самому из листа стали 2 мм. На таком мини-механизме можно перевозить до трехсот килограмм различных грузов, делать вспашку глубиной до 17 см.

Из «Оки»

Мини-трактор можно сделать, взяв запасные части от «Оки». Малоформатный автомобиль может удачно соответствовать параметрам небольшого сельхозагрегата. Во всяком случае, колеса, движок, емкость для топлива, трансмиссия – все эти узлы вполне могут подойти. Такой агрегат будет отличаться мощностью и экономным расходом горюче-смазочных материалов. Такой механизм справится со следующими видами работ:

От «Оки» используются такие узлы:

При изготовлении потребуются инструменты и некоторые материалы:

Чтоб сделать раму, потребуется пара лонжеронов (делаются из швеллеров 10), а также два траверса (12 и 16). Для поперечного крепления можно использовать уголок «6». Движок лучше поставить четырехцилиндровый, мощностью 45 л. с., так как на нем присутствует система воздушного охлаждения. Мост переделывать необязательно, его можно оставить без изменений. Чтобы сделать трансмиссию, надо прикрепить КПП к несущей раме. В маховике движка отрезается задняя стенка, в центре прорезается отверстие.

Чтобы поддерживать нужное давление в гидросистеме, требуется насос, который помещается рядом с валом. Каждое колесо вала управляется редуктором. Если работы будет много на пересеченной местности и в поле, ставить лучше колеса побольше (до 24 дюймов). Обычно такие агрегаты компонуются без рессор. Лонжероны как спереди, так и сзади лучше дополнительно усилить. КПП позволительно взять от «Оки». Если поставить движок от «УД2» (он более мощный), то можно будет работать с большими участками и перевозить тяжелые грузы. Устанавливается кабина, освещение, топливный бак.

Из «ЛуАЗа»

Агрегат, сделанный из «ЛуАЗа», может быть полноприводным, причем задний привод можно отключать при необходимости. Чтобы сделать такой трактор, потребуется небольшое количество усилий и рабочего времени. Двигатель можно поставить Sadko DE-310, к нему можно поставить две КПП. Рама делается из уголков или швеллеров. Для работы гидравлики используется насос Н12, в нем работает гидравлический цилиндр 78х110, распределитель Р82. Насос используется только в некоторых случаях. Вал, а также КПП можно взять от любого мотоцикла, иногда вал подрезается (или пролонгируется), на него ставится новая «звездочка». Вал отбора мощности тоже сделать несложно, он будет не более 1,5 тысяч оборотов в минуту.

Из «Жигулей»

Проще всего создать трактор из «Жигулей», это самый приемлемый вариант. К нему всегда можно найти самые разные запасные блоки. К сожалению, силовая установка в «Жигулях» работает на бензине, а он стоит в наше время недешево. Львиная доля сельскохозяйственной техники функционирует на дизельном топливе. При планировании проекта по созданию мини-трактора из «Жигулей» следует решить несколько вопросов. Двигатель размещается перед водителем и должен обязательно иметь защитный экран. Рама делается из уголков «4», размер ее – 1,2 х 2,1 метра. Топливный бак размещается сзади, его можно сделать самостоятельно из жести или взять от любого легкового авто.

Передняя подвеска обязательно усиливается. Привод делается на 4 колеса. Вся работа делается по такому алгоритму:

Мини-трактор из «Жигулей 2106» будет достаточно мощным, чтобы делать всю необходимую работу и перевозить грузы до 500 кг. Также при его создании можно взять различные узлы. От ГАЗ-53 берется коробка передач, мосты берутся от «Жигулей». Колеса можно взять от МТЗ-84. При установке колес следует укрепить мосты, возможно, придется также менять тормоз.

Вазовский движок имеет мощность 59,4 лошадиных сил (встречаются и более мощные). Объем двигателя – 0,65 литра. Он имеет хороший КПД и сравнительно небольшой расход топлива. При создании мини-трактора из «ВАЗа» следует особенно тщательно прочертить компоновку и расположение всех узлов. В самом начале следует определиться с расположением:

Раму рационально сделать покороче, а подвеску лучше поставить более мощную. КПП можно также взять от «ГАЗ-53», колесные пары от различных машин. От «ВАЗа» подойдут только задний мост, рулевой блок. Если в планах есть установка полного привода, то нужен движок не менее 42 л. с. Такой агрегат сможет потянуть гидравлический ВОМ, будет нормально работать с повышенной нагрузкой. Трактор лучше делать полноприводным.

Процесс создания мини-трактора из «ВАЗ»:

Важная часть работ – это укорачивание заднего моста:

Из «Запорожца»

Чтобы сделать трактор из «Запорожца», следует поработать с узлами. Передний и задний мост можно немного укоротить. Коробка передач на «Запорожце» не очень мощная, ее можно заменить на коробку от «ВАЗа». Гидравлика вполне подходит, но, возможно, придется поменять шланги и штуцеры на более новые. Каркас кабины делается из труб диаметром 2 см, обшивается листами фанеры или ПВХ. Движок «Запорожца» вполне подходит для трактора, но можно поставить что-нибудь более мощное. Если инсталлировать «ВАЗовскую» КПП, то тогда можно будет работать с любым навесным оборудованием. Все б/у агрегаты должны пройти тщательную очистку и проверку.

Из мотоцикла

Можно собрать трактор и из мотоцикла «Урал».

Делался он так:

Машина получается вполне мощная, проходимая, «тянет» без особых сложностей прицеп с грузом весом до 0,5 т. Можно использовать ее как в сельскохозяйственных работах, так и для очистки территории от снега.

Техника безопасности

При работе на тракторе следует соблюдать технику безопасности:

О том, как сделать мини-трактор своими руками, смотрите в следующем видео.
