Мотоблок нева мб-2 не запускается, стреляет, не курит. основные причины проблем и их устранение

На самом деле, мотоблок может не запуститься по многим причинам. Вот основные из них:

  • провода окислены (требуется очистка и / или замена);
  • сломана изоляция провода (ремонт / замена провода);
  • забит карбюратор или газовый шланг (требуется очистка, продувка);
  • произошло затопление маслом (необходим слив и замена масла);
  • без искры (замена свечи поможет);
  • неровная поверхность, на которой они пытаются запустить моторный блок (четко установлен горизонтально, чтобы топливо текло);
  • магнитный сбой (замена поможет).

Если мотоблок курит, причина может быть:

Одной из наиболее распространенных причин появления дыма из моторного блока может быть плохое топливо, например, плохой бензин. Дым также может проходить через большой угол блока двигателя. Другая причина дыма. масло, попадающее в клапан; горящее масло вызывает густой дым, который не исчезнет, ​​пока полностью не сгорит.

Моторный блок издает звуки выстрела, и появляется возможная причина:

  • низкий уровень топлива (долейте топливо в бензобак);
  • мусор под игольчатым клапаном (мусор должен быть полностью удален);
  • заглушка форсунок (помогает очистка);
  • засоренный воздушный фильтр (помогает продувка);
  • ось поплавка, низкий уровень топлива в поплавковой камере (долив топлива в бак).

Опыт каждого фермера уникален. Особенно ценный совет от тех, кто использует тот же мотоблок при работе на своей земле, что и вы. Вот несколько советов для владельцев мотоблока Neva MB-2 по обслуживанию и устранению неисправностей.

Виталий, Пенза, Россия:

«Я купил двигатель Neva MB2 и был очень доволен. Впервые аппарат работал нормально, но через неделю после начала работы из выхлопной трубы вышел белый дым. Я пытался затормозить двигатель. это не помогло. Оказалось, что в поплавковой камере была вода.

Алексей, Ростов-на-Дону, Россия:

«Я столкнулся с такой проблемой: я обычно обрабатывал на первой передаче моего мотоблока, но когда я переключился на вторую и работал с почвой, частота вращения двигателя не падала. Погрузившись в землю, ножи остановились. Знающие люди предположили, что это может быть буксировка ремня.

Константин, Ровно, Украина:

«Я не новичок в работе с мотоблоком; Я управляю им 4 года. Недавно, если вы загружали, двигатель начал глохнуть, ну, как будто он не тянул. Я едва попал в гараж и не было ни потока, ни дыма. Причина неисправности была проста: воздушный фильтр забился. Мне пришлось его заменить и теперь машина работает как зверь. «

Источник

Описание

Мотоблоки Зубр, Caiman, Patriot, Texas, Прораб, Кроссер, Viking, Форза обладают достаточно большой популярностью среди покупателей, которые ценят оптимальное сочетание цены и предоставляемого качества. Их использование целесообразно для множества сельскохозяйственных работ, с которыми прекрасно справляется эта техника.

Вот лишь неполный список того, для чего используются данные мотоблоки:

  • вспашка почвы различной плотности;
  • культивирование грунта;
  • кошение травы для заготовки сена;
  • уборка урожая (свеклы, картофеля и пр.);
  • обработка почвы между грядками и т.д.

Как мы видим, Зубр делает практически всю работу, характерную для сельской местности. Это настоящий помощник для любого фермера, который проводит свое время с пользой, т.е. обрабатывает землю, садит картофель и прочие корнеплоды, ухаживает за скотиной и т.д.

Такая популярность вполне оправдана, ведь при производстве мотоблоков Зубр используются только качественные комплектующие, прошедшие специальное тестирование. Вообще, модельный ряд Зубров довольно обширный, начиная от небольших мощностей и заканчивая тяжелыми агрегатами с силовыми установками.

Сегодня нашему вниманию представлены мотоблоки дизельные Зубр с двигателем 6 л.с., в которых в качестве топлива используется дизель. Данное обстоятельство позволяет им показывать более высокие рабочие показатели, чем у аналогичных по мощности двигателей, но работающих на бензине.

К тому же, дизельное топливо более экономично, что представляет собой дополнительный плюс в сторону данных мотоблоков. В категории дизельных мотоблоков с мощностью 6 л.с., компанию Зубр представляет модель НТ 105, которая может справляться даже с самыми сложными участками земли, т.е. целиной.

Это стало возможным, благодаря применению червячного редуктора и многодискового сцепления, входящих в конструкцию агрегата.

Если у вас в наличии полноценный земельный участок с огородом и домашним скотом, то вам имеет смысл приобрести дополнительное навесное оборудование для данного мотоблока, которое позволит существенно расширить область его применения:

  • транспортировка различных грузов;
  • благодаря использованию картофелесажалки, вы можете довольно быстро и качественно садить картофель на своем огороде;
  • уборка снежных массивов и т.д.

В стандартной комплектации, дизельный мотоблок Зубр имеет в своем наличии почвофрезу, а также пневматические колеса. Даже этого минимального набора вполне хватает, чтобы конкурировать с европейскими производителями, отличаясь от них еще и более приемлемой ценой.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Перейдя по ссылке ознакомитесь с различными видами плуга ПСК.

Сельское хозяйство издавна является одной из наиболее трудоёмких областей труда человека. Зерноуборочный комбайн Полесье — ваш надежный помощник и отменное качество на десятилетия.

Снегоход — это очень функциональное и практичное средство передвижения по зимнему бездорожью. Тут все о прекрасном снегоходе Поларис.

Для наших соотечественников это то конкурентное преимущество, которое и формирует повышенный спрос на технику Зубр.

Вопросы по неисправностям дизельного мотоблока зубр

Вопрос: При работе на мотоблоке Зубр дизель 8 л.с сами увеличиваются обороты. Когда еду в гору не увеличиваются, а вот когда с горы и когда разворачиваюсь увеличиваются. В чем может быть причина?

Ответ: мотор тут не причём, всё дело в том, что рога (руль) двигаются в стороны и тем самым натягивают или расслабляют тягу газа. Скорей всего ослабли болты крепления верхней панели к КПП или же сама панель пошла трещинами, трещины могут быть и в самих рогах в местах их креплений к панели.

Вопрос: Может, кто подскажет, как отрегулировать впрыск форсунки мотоблока Зубр 9 л.с. в домашних условиях? При проворачивании коленвала рукояткой запуска должен быть слышен характерный щелчок форсунки в цилиндре, а его нет, и двигатель не запускается.

Мотоблок сразу заводился и работал, прошел нормально обкатку. Но иногда при езде с прицепом терял мощность, появлялся белый дым. Тогда приходилось делать резкие движения рукояткой газа и вроде бы все приходило в норму. Был слышен ярко выраженный металлический звук работы газораспределительного механизма.

В спешке одного прекрасного солнечного дня я полез к топливному фильтру, чтобы его промыть. Промыл топливный фильтр и поставил его на место, запустил стартером мотоблок. После нескольких минут работы он заглох и уже не запускался. Так как привык я работать с бензиновыми двигателями, топливную систему я не «очистил» от воздуха и что стало причиной в отказе запуска двигателя.

Решили заняться разборкой. Когда вскрыли крышку головки цилиндра, нарушая гарантию нового мотоблока, то мы увидели штангу впускного клапана, лежащую одним концом на дне картера, (вот такая вот гарантия) чего не должно быть в новом дизельном мотоблоке Зубр НТ-135.

Имея горизонтальную компоновку двигателя, производитель не сделал направляющих втулок к штангам газораспределительного механизма, грубо нарушая рабочие параметры, что привело к падению штанги в картер, когда откручивается регулировочная гайка клапана и уже никуда не поедешь и не доедешь, если даже в топливной системе нет воздуха.

Мы отрегулировали зазоры в клапанах и прикрутили на место клапанную крышку, сделали продувку системы от воздуха до самой форсунки. Все попытки завести мотоблок были неудачными. Нормально отрегулированная форсунка в цилиндре должна издавать характерный щелчок (так мне говорили на сервисе) при проворачивании коленвала рукояткой и даже если потянуть за ходовой ремень.

Мне кажется там заклинила распылительная игла, но я ее не доставал из форсунки, а смысл регулировки заключается в затягивании регулировочного винта до такой степени, чтобы давление впрыска оставалось в топливной аппаратуре после открытия иглы и ее закрытия. В противном случае постоянного впрыска не будет. Возможна ли регулировка впрыска форсунки в домашних условиях и как?

Ответ: Периодическое появление дыма, скорее всего, было вызвано попаданием мусора-нагара и периодическим зависанием иглы что легко устранялось перегазовкой (большей подачей топлива). Проблема была и в том, что Вы не отрегулировали зазор в клапанах. От этого Вы не утратите гарантию, а следить за зазорами Ваша прямая обязанность.

Регулировка давления впрыска нужна только один раз на заводе и при замене ТНВД, пружины форсунки и т.п. Все работы по промывке-очистке никак не нарушают регулировок, поскольку откручивать можно только нижнюю часть. Периодически полезно раз в пару лет отвозить мастеру на профилактику форсунку дизеля мотоблока Зубр НТ-135. Снятие мет. трубки, форсунки не приводит к завоздушиванию системы (давление сохраняется и после нескольких оборотов воздух выдавливается), а только все что до ТНВД.

Если нужно удалить воздух то отпускают немного топливопровод конечный к ТНВД и дают стекать соляре, чтобы вышел воздух. Полезно помогать ему при этом выйти: прижать топливопровод, наклонить на нос мотоблок и т.п. Как только пузырьки прекращают выходить-заводите.

Возможно, потребуется повтор-другой. Дальнейшие мучения как раз и были вызваны попаданием воздуха в систему, как мне кажется. Если постоянно появляется воздух в системе, то это говорит что система негерметичная (обычно от фильтра до ТНВД) или на штуцерах, или микротрещины в топливопроводе, фильтре. При этом течи может и не быть.

Вопрос: У меня возникла такая проблема: мотоблок Зубр дизель 8 л.с пока что на обкатке, позавчера часов 5 в подвешенном состоянии на разных передачах работал, а вчера уже не смог завести, часа три крутил ручку, несколько раз пытался завестись в обратную сторону, и что теперь делать? Как его завести?

Ответ: У меня тоже заводился в обратную сторону, и даже поработал около 5 секунд, пока не заглушил. А завёл когда снял ремни со шкивов. Крутить стало легче, поэтому раскрутил сильнее и МБ завёлся сразу, когда прогрелся. ремни одел и завёл легко.

Вопрос: У меня вот такая неисправность на мотоблоке Зубр НТ-105. перестал откидываться тормозной рычаг. Как добраться до пружины или есть другой выход?

Ответ: пружины там нет, роль пружины выполняет само тормозное кольцо, вероятно оно износилось, если Вы пользовались тормозами как основными, а не по прямому их назначению как стояночный тормоз.

Вопрос: Уже несколько недель осваиваю в эксплуатации новый мотоблок Зубр дизель 8 л.с. Начал с того, что вскрывал подшипники и набивал смазкой, хотя кое-где она присутствовала или было обозначено ее присутствие. Но в целом удалось смазать всего два подшипника: на натяжном ролике генератора и на муфте (под красной крышкой).

В связи с этим вопрос: где находится второй подшипник на муфте (не выжимной) и как до него добраться. Предполагаю, что для этого нужно разобрать и снять муфту, но понятия не имею как. и еще. Как сделать из отвала тракторного плуга необходимую заготовку и возможно ли это в принципе?

Ответ: Второй подшипник находится непосредственно в «корзине» сцепления. Чтобы до него добраться сцепление надо снять и разобрать. Ослабляете стяжные болты ступиц и перемещаете их по валам ближе/дальше от мотоблока. Потом обратно затягиваете. Диапазон регулирования очень небольшой. Для колеи более 800мм разработали удлинители отвалов. Самое простое. наварить отвал сверху.

Вопрос: купил мотоблок Зубр 10 л.с, обкатал, начал понемногу фрезеровать и случайно заметил что на прокладке блока вверху появляются капельки воды, когда мотор нагревается. В воде радиатора масла нет, в масле воды так же. Подскажите, что делать?

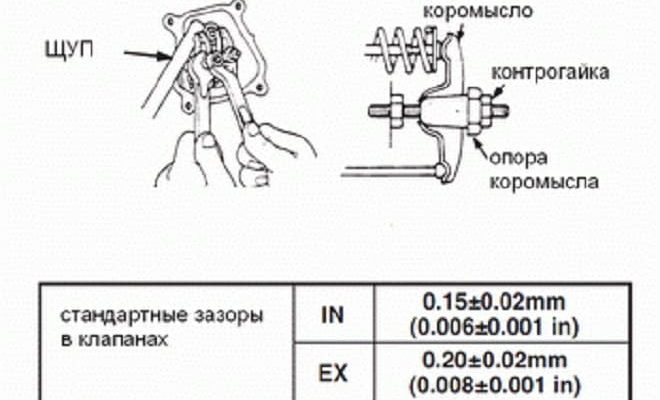

Регулировка клапанов тяжелого мотоблока

Ответ: А может эта вода, сброшенная при расширение пробкой радиатора? Если это так, то установите расширительный бачок. Если подтекает всё-таки прокладка под радиатором то нужно очень аккуратно обжать крепление радиатора. Если и это не поможет то залейте в воду жидкий герметик для радиаторов. течь перестанет.

Вопрос: не качает топливный насос ТНВД на мотоблоке Зубр дизель 12 л.с, как починить?

Ответ: Если это не воздух в системе, если есть нормальная подача, не забит фильтр (течет с трубки у ТНВД), тогда возможно что у Вас заел (может мусор) шток толкателя насоса. Снимите и попробуйте разработать. Если не удастся, нужно будет разбирать и промывать.

Вопрос: Подскажите как отрегулировать клапана на мотоблоке Зубр 10 л.с?

Ответ: Откручиваете гайку на клапанной крышке и чуть постукивая снимаете крышку(она может плотно сидеть). Теперь прокручиваете двигатель, чтобы он стоял на такте сжатия (оба клапана закрыты, на обоих зазор). регулируете. У Вас есть щуп. Выставляете впускной-0.25,выпускной-0.30. Сделайте 2 оборота коленвала и в этом положении перепроверьте. Закрывайте крышку.

Вопрос: Мотоблок Зубр дизель 12 л.с закипает практически через 10-15 минут, была замена прокладки, прочистили радиатор. Где на бачке находиться метка?

Ответ: проверьте, не пропускает ли прокладка, которую Вы заменили. Налейте воды до верха и без пробки запускайте как обычно. Смотрите сами (или помощник) не появляются ли пузыри при первых вспышках в цилиндре и потом перестают. Возможно, через 10-15 минут это не кипение, а прорыв газов при деформации головки при нагреве?

Вопрос: Подскажите, при эксплуатации сколько масла в двигатель нужно заливать в мотоблок Зубр 8 л.с?

Ответ: смотря какой у Вашего МБ блок двигателя, длинный или короткий. Поэтому оставьте МБ горизонтально и по щупу. Щуп при замере не вкручивайте.

Вопрос: Неисправность мотоблока Зубр 10 л.с. не включается сцепление, подскажите, что могло случиться?

Ответ: Причин может быть много. Могли просто опуститься ручки руля ( в народе рога ), в следствии чего изменилось положение тяги выключения сцепления. Могла просто разрегулироваться одна или несколько лапок сцепления, может не плотно затянута гайка крепления самого сцепления на валу КПП и т.д.

Вопрос: Подскажите, какие самые распространенные неисправности и поломки случаются при эксплуатации дизельного мотоблока Зубр НТ-105?

Ответ: Пробой прокладки под головкой цилиндра с попаданием и без охлаждающей жидкости в картер. Поломка подшипника натяжного ролика Вентилятора. Поломка подшипников шкива сцепления. Заклинивание вала разблокиратора во втулке. Износ и обрыв ремней. Утечка охлаждающей жидкости из под прокладки радиатора.

Течёт краник охлаждающей жидкости. Утечка топлива с треснувшего шланга. Протекание топлива через пробку бака. Плохо работает или вообще не работает выключатель света. Раскручивание болтов регулировки клапанов мотоблока Зубр НТ-105-6 л. Подтекание сальников полуосей.

Рассыпается выжимной подшипник. Подтекание сальника коленвала. Вытекание масла с воздухоочистителя через резиновую прокладку. Поломка правой, боковой крышки двигателя. Обрыв тормозного вала, который разжимает тормозное кольцо в КПП. Разбухание резиновой прокладки в топливном кранике от чего плохо поступает топливо, и мотор не набирает оборотов и дымит.

Шкивы находятся не в одной плоскости ,с перекосом, из-за выработки отверстий крепления рамы двигателя к КПП ( изначально слабая затяжка гаек ). Трескается, скрепит и шатается корпус из листовой стали к которому крепятся рога (слабо усилены и плохо сварены). Разбиты шлицы сцепления из-за не доосаженного шкива сцепления.

Вопрос: Приобрели мотоблок Зубр НТ-105. Пока не обкатан, чем и занимаемся. знаю что во всех дизелях есть обратка с форсунки но соляра по трубке в топливный бачок не возвращается нормально это для мотоблока или нет?

Ответ: Нормально, если форсунка не вырабатывает поданное топливо, то остаток откидывает.

Вопрос: по ремонту мотоблока Зубр НТ-135. Подскажите, пожалуйста, при замене колец обязательно снимать гильзу или можно открутить шатун вынуть поршень поменять кольца и вставить его назад при помощи съёмника. Если можно так сделать расскажите последовательность этого ремонта.

И ещё такой вопрос, может я спешу с заменой колец, у меня перестал заводиться постепенно, а в один прекрасный день вообще не завёлся. Начал заводить заводной ручкой с выхлопной идёт белый дым и не заводится, поменял на форсунке распылитель проверил на стенде, давление работает, поставил, не завелся, проверил нет ли подсоса воздуха или утечки топлива нет, топливо поступает к форсунке, но заметил, что когда я прокручиваю заводной ручкой и отпускаю декомпрессор я могу проворачивать и что слабая компрессия.

Ответ: Для замены поршневых колец на мотоблоке мотоблока Зубр 9 л.с гильзу вытаскивать не нужно. Последовательность довольно простая, снимаете головку, снимаете крышку сапуна и через образовавшийся люк снимаете крышку шатуна (запомните его положение, где верх где низ, лучше пометить ) теперь можно через проставку ( можно из деревянной палочки ) вытолкать поршень в сторону головки. заменив кольца обязательно правильно расположите их замки.

Из полоски кровельного железа сделайте полоску шириной около 5ти см. и длинной, чтобы хватило обхватить поршень по всей окружности, но при этом с обеих сторон остались кончики по несколько см., которые нужно загнуть под углом 90 гр. наружу. Обхватите этой полоской поршень так, чтобы под ней оказались все кольца и за загнутые ее концы сожмите плоскогубцами полоску так чтобы она плотно обхватила поршень, утопив при этом кольца в посадочные канавки ( предварительно ленту изнутри, а так же поршень с кольцами нужно смазать маслом).

В таком положении вставляете поршень в гильзу ( не перепутайте где верх. где низ ) до тех пор пока полоска не упрется в гильзу потом рукояткой молотка легким постукиванием по поршню загоняете его дальше не отпуская сжатую полоску до тех пор, пока все кольца полностью не уйдут в гильзу. При этом следите, чтобы шатун правильно сел на шейку коленвала.

Ответ: У меня Z-105, дифференциала нет (один сплошной вал), при транспорте немного уводит влево. Возможные причины. неравномерный износ шин и как следствие разный их диаметр, или неодинаковое давление в шинах с теми же последствиями. У Вас кроме этого может быть неравномерные угловые скорости колес вследствие пробуксовки муфт отключения колес.

У Зубров на КПП с левой и с правой стороны внизу есть регулировочные болты по ходу ими можно регулировать опережение одного из колес, кто имеет такие МБ, открутите крышку на КПП заднюю где цепляется активная фреза, понажимайте ручку влево или вправо и там увидите, на валиках ходят шестерни.

Вопрос: Недавно купил мотоблок Зубр 6 л.с, и сразу возникли вопросы: сколько всего таки масла идет в двигатель? Я слил и залил 2л. И как замерять по щупу? В ровно горизонтальном положении или когда мотоблок стоит на ножке, под углом. 2.Передачи переключаются на ходу? А то у меня только с места.

Ответ: 1. сливаю под наклоном (горячий двигатель должен быть) снимаю масляный фильтр и промываю в солярке. Заливаю когда двигатель горизонтально находится по меткам масляного щупа (первый раз промывал двигатель то в него влезло 2 литра, а сейчас чуть больше 1.

Как должны работать клапаны двс

Рабочий цикл четырехтактного двигателя состоит из четырёх ходов: впуск, сжатие, рабочий ход и выпуск.

Исходя из назначения этих тактов, можно понять, как должен работать механизм газораспределения: на такте впуска открыт впускной клапан, открывая доступ топливно-воздушной смеси в цилиндр; на такте сжатия оба клапана закрыты (иначе не сожмёшь); во время рабочего хода клапаны также закрыты, чтобы вся энергия расширения горящей смеси была направлена только на перемещение поршня; на ходе выпуска выпускной клапан открыт и отработавшие газы через него дружно покидают цилиндр.

Ровно так оно и было бы, если бы клапаны имели возможность открываться и закрываться мгновенно, пока поршень находится в своей мёртвой точке, верхней или нижней.

Чтобы представить, что такое мгновение для периода времени, в течение которого происходит рабочий цикл двигателя, мы должны вспомнить, что современные двигатели легко достигают шести и более тысяч оборотов коленчатого вала за минуту.

За один рабочий цикл коленвал совершает два оборота, значит, каждый из клапанов открывается и закрывается три тысячи раз за минуту.

А поршень оказывается в своих мёртвых точках шесть тысяч раз! Для сравнения, скорострельность легендарного автомата Калашникова всего шестьсот выстрелов в минуту, ровно в десять раз меньше! В таких условиях даже несколько миллисекунд работы двигателя — это достойный внимания временной период, в течение которого происходят очень важные процессы.

В теории во время тактов сжатия и рабочего хода оба клапана закрыты. На рисунке: I — ход впуска, впускной клапан открыт; II — ход сжатия; III — рабочий ход; IV — ход выпуска, выпускной клапан открыт

И даже если современные клапаны умеют перемещаться гораздо быстрее, чем их предки сто лет назад, то свойства горючих газов, движением которых они управляют, практически не изменились. Они также легко сжимаются при воздействии, и также упрямо продолжают стремиться во все стороны одинаково, подчиняясь закону Паскаля, а значит, не очень спешат переместиться туда, куда их просят.

И чтобы обеспечить максимально возможное наполнение цилиндра за такой короткий промежуток времени, впускной клапан начинает открываться раньше, чем поршень завершит ход выпуска. А выпускной начнёт открываться раньше, чем завершится рабочий ход, чтобы находящиеся под давлением в цилиндре горячие газы не создавали излишнего сопротивления движению поршня, когда начнётся такт выпуска.

Моменты времени, когда начинается открытие, длительность их нахождения в открытом и закрытом состояниях, образуют фазы газораспределения двигателя. Управляет движением клапанов распределительный вал, в форме кулачков которого и «зашифрована» информация о фазах газораспределения вашего двигателя.

Величины фаз подбираются при проектировании двигателя в зависимости от его конструкции, назначения, условий эксплуатации. В наиболее продвинутых двигателях эти фазы могут изменяться для конкретных условий работы и нагрузок в данный момент времени. В обычных же двигателях единственный эффективный способ изменить фазы газораспределения — это заменить распредвал.

Изменение фаз газораспределения посредством установки оригинального распределительного вала — один из способов продвинутого тюнинга двигателя. Соглашаясь на такую процедуру, мы должны понимать, что рост мощности двигателя произойдёт за счёт ухудшения экономичности, снижения ресурса его деталей.

Поэтому такую настройку, как правило, применяют на спортивных автомобилях, где ресурс, экономичность и экологичность двигателя имеют второстепенное значение.

В реальном двигателе, когда поршень находится около своих верхней (ВМТ) и нижней (НМТ) мертвых точек, впускной и выпускной клапаны одновременно открыты

Существуют разные варианты расположения распределительного вала в двигателе и конструкции механизмов, передающих давление от поверхности распредвала к стержню клапана.

Однако, рост скорости современных легковых двигателей привёл к тому, что повсеместно в них закрепилась схема с расположением распределительного вала в головке двигателя — верхневальная конструкция.

Близость расположения распредвала к клапанам позволяет увеличить жёсткость системы, а значит, повысить точность работы.

Схема с нижним расположением распредвала удобна в обслуживании, но обладает недостаточной жесткостью при работе на высоких оборотах

Привод газораспределительного механизма с верхним распредвалом гораздо жестче за счет отсутствия длинных штанг толкателей

Мото запчасти «два колеса» и всё о мотоциклах! | автор топика: watts

Как правильно поставить шестерни распредвала и коленвала на мотоцикле УРАЛ Часто на форумах задают вопрос, почему мотоцикл Урал после переборки двигателя не едет?

Мотоцикл заводится, работает на холостых оборотах, но не развивает высоких оборотов и тяга недостаточная, двигатель перегревается. При открытии дросселя появляется сильный провал, который невозможно убрать регулировками карбюратора. Если эти симптомы проявляются у вашего мотоцикла, то возможно дело в неправильной установке шестерен ГРМ, а конкретно – в смещении меток на один зуб.

Попробуем разобраться с этой проблемой. Если снимались или заменялись шестерни коленвала или распредвала, то всегда есть вероятность, что при сборке двигателя могли ошибиться и установить шестерни не по меткам, или же метки на шестернях были набиты неправильно.

Сегодня не редкость найти в продаже шестерни привода ГРМ без установочных меток. Если вам достались именно такие, не переживайте, все можно сделать правильно и самостоятельно нанести нужные метки.

Начнем.

Первое, что необходимо сделать, это снять крышку ГРМ.

Далее установить коленчатый вал мотоцикла в ВМТ (верхнюю мертвую точку). Для этого необходимо в смотровом окошке совместить метку ВМТ на маховике и риску посередине окна. При этом шпонка на коленвале должна занять место справа под 90 градусов от верхнего положения.

На распределительном вале паз шпонки при положении коленвала ВМТ должен находиться слева под 90 градусов от верхнего положения. При этом зуб шестерни распредвала, который находится напротив паза для шпонки, должен быть самым близким к корпусу двигателя.

Отмечаем его карандашом или фломастером. С него начинаем считать влево против часовой стрелки. Отсчитываем тринадцать зубьев, и паз сразу за тринадцатым зубом метим напильником. Это будет метка на шестерне распредвала. Если на мотоцикле метки установлены неправильно, необходимо снять шестерню коленвала, используя для съема монтировки или съемник. Далее устанавливаем шестерню коленвала таким образом, чтобы в положении ВМТ наши метки на шестернях совпадали.

Сделать это можно, осторожно простукивая шестерню молотком через дощечку. Далее устанавливаем болт со стоп***й шайбой. Внимательно смотрим, чтобы пазы на стопорах совпали. Затягиваем болт, загибаем стопор. Устанавливаем «гусятницу», или крышку ГРМ двигателя, на место, не забыв совместить выемку в звездочке сапуна с круглой шпонкой на шестерне распредвала.

Далее обязательно регулируем клапана (выставляем щупом зазор 0, 05 – 0, 07мм).

Все, можно запускать!

Наташа Серёгина (Горбач) 

просто (Hiromasa) ну дык правильно! на фото видна бошка днепра.а у него как раз таки 0.05-0.07

Наташа Серёгина (Горбач) это не днепр, а уралты что думаешь я отличу днепр от урала?

просто (Hiromasa) я скажу тебе так.возможно это головка волка или ему подобных и возможно там действительно зазоры как у днепров.но! на обычных уралах зазоры 003-005! при бОльших зазорах он начнет стучать как погремушка.я на регулировке клапанов не одну собаку сьел, и меня этим уже не обманешь

Наташа Серёгина (Горбач) Ну хорошо, поверим твоему опыту

просто (Hiromasa) так тебе-то что? у тебя же Машка а не Урал или у них регулировки клапанов одинаковые??

Наташа Серёгина (Горбач)  мне для работы нужно, я же с оппозитчиками общаюсь, а Машка тьфу, тьфу)))не капризничает!

просто (Hiromasa) а ну да.забыл извини

Наташа Серёгина (Горбач) а я думала уже всем глаза намазолила!

АЛЕКСЕЙ (Watts) Хорошая тема, главное своевременнвя!  на пару дней раньше могла? Я когда поставил чуть голову не сломал, правильно, нет. По фазам проверил вроде правильно…

Наташа Серёгина (Горбач) ты как то всегда кудато то торопишься, то не успеваешь!

АЛЕКСЕЙ (Watts) Я тороплюсь? А кто меня подгонял? Тебе ж нетерпелось узнать сжатие на новых поршнях! Беспредельщица!

Наташа Серёгина (Горбач) не обзывайся! и чтооооо я уже почти дождалась?

АЛЕКСЕЙ (Watts) Фильтр, масло, фиксатор резьбы, кое что по мелочи. Коробку подшмпники поменяю… думаю через месяцок дождешся.

Наташа Серёгина (Горбач) ладно, и параллельно копи на компрессометр

АЛЕКСЕЙ (Watts) А он мне нафига?

Наташа Серёгина (Горбач) а что нам тогда нужно для измерения степени сжатия?

АЛЕКСЕЙ (Watts) Нога и кик!

Наташа Серёгина (Горбач) а циферки на чём отображаться будут?

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение.

Как отрегулировать клапана на мотоблоке нева мб-2 - Дневник садовода

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

  • Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
  • Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
  • Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
  • Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Как отрегулировать клапана на мотоблоке нева мб-2 - Дневник садовода

Рис. 3. Карбюратор ДМ 1.08.100

Как отрегулировать клапана на мотоблоке нева мб-2 - Дневник садовода

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!

Самые распространенные поломки

Вообще, в снегоуборочной машине может ломаться достаточно много запчастей и комплектующих (см. тут). Как отмечают эксперты, сама поломка возникает в результате неправильной эксплуатации агрегата самим человеком.

Не зря, во многих руководствах по применению прямо написано – перед началом работы, внимательно ознакомьтесь с инструкцией к агрегату. Но, покупатель очень редко придерживается этому правилу. Сначала пускают в ход технику, она затем ломается, а потом уже человек заглядывает в инструкцию.

К слову, там находится довольно полезная информация, в частности, как заливать масло, как заводить, какие рычаги жать и т.д.

Можно выделить несколько основных поломок в снегоуборочной машине:

  • Одной из самых распространенных проблем является поломка шпонок, т.е. срезных болтов. Состоят они из мягкого металла, с помощью которых и крепятся шнековые элементы. В случае, если агрегат наезжает на какое-нибудь препятствие, эти болты срезаются, а сам вал останавливается.
  • Сами шпонки – это просто необходимый расходный материал, который должен быть, что называется «про запас», у каждого владельца снегоуборщика. Некоторые стремятся заменить их на обычные болты, желая таким образом сэкономить на приобретении срезных.
  • Вместо этого, результат таких действий – полный выход из строя снегоуборочной машины, вследствие чего – замена на новый агрегат. Вообще, срезные болты выполняют предохранительную роль, т.е. защищают более важные компоненты – двигатель и роторный механизм.
  • На втором месте – выход из строя ремней. Специалисты советуют приобретать запасной приводной ремень непосредственно вместе с покупкой самой снегоуборочной машины. Дело в том, что в процессе работы он значительно изнашивается, что неизбежно приводит к его обрыву.
  • При этом, речь идет не только о ремне, идущим к колесной базе, но и приводном ремне шнекового механизма, т.к. они оба очень уязвимы.
  • Следующим по «популярности» можно назвать проблему с фрикционным диском. Это компонент, который приводит в движение колесную базу. Фрикционное колесо, которое прижато к диску, при своем вращении, передает движение на колеса снегоуборщика посредством шестеренок.
  • Повышенная нагрузка на колесную базу может привести к выходу из строя фрикционного кольца, в результате чего, стальное фрикционное колесо будет повреждать мягкую структуру фрикционного диска, сделанного из алюминия.

В принципе, большинство из данных поломок приводит к тому, что снегоуборщик попросту не заводится. Поэтому, ремонт или замену комплектующих нужно осуществлять, как можно быстрее.

Существует большое количество специализированных тележек, приспособленных для выполнения узких функций. Так например покупательские тележки – используются для перевозки продуктов по территории супермаркетов.

Тележки для газовых баллов приспособлены только для перевозки баллон.

Тележки шпильки нужны для перевозки посуды на предприятиях общепита, а также для организации самообслуживания.

У разных моделей снегоуборщиков могут возникать довольно различные поломки некоторых комплектующих и рабочих узлов. Связано это, в основном, в индивидуальной особенности устройства отдельных машин, а также в некоторых конструктивных моментах.

При этом, способы ремонта будут практически идентичными, что и для других моделей снегоуборщиков. Рассмотрим несколько конкретных примеров ремонта, сделанного в домашних условиях.

Если у снегоуборщиков Craftsman некорректно работает выпускной желоб, т.е. не выбрасывает снежную массу наружу, то нужно сделать несколько манипуляций. Для начала, проверяем не срезало ли предохранительные болты, расположенные слева и справа от редуктора (см. тут).

Если дело не в них, то весь процесс ремонта будет сводиться к следующему:

  • Отсоединяем ковш от рамной конструкции снегоуборщика.
  • Вытаскиваем редуктор.
  • Далее нужно вскрыть его и проверить червяк, расположенный на валу. Чаще всего проблема именно в нем – его срезает с вала.
  • Ремонт будет заключаться в приобретении новой червячной пары, которую и нужно установить на вал.

Мотоблок агро (агрос) — отзывы, замечания и предложения

Василий#101 написал : клапана отрегулированы по руководству.

Я как и раньше настраивал на ощупь 0,08-0,1 кажется маловато

Tankist написал : Я как и раньше настраивал на ощупь 0,08-0,1 кажется маловато

т.е больше зазор делать?они тогда стучать начнут!

В пределах разумного, вы при настройке клапанов заметили некоторую не соосность коромысел, вот здесь таится загвоздка, при настройке одно, при работе другое. Небольшой стук клапанов сигнал о их полном закрывании, а не о их неисправности. Зачем гадать легче попробовать, хуже не станет. При кратковременной работе клапанную крышку можно не закрывать, заодно проверится откуда детонация

Василий#101 написал : нажимаю на штифт,то стук прекращается.

Ну здесь не знаю, по идее любая не соосность в ЦРО должна напрямую влиять на ровность работы двига

Василий#101 написал : когда рукой под бак зализаю и нажимаю на штифт,то стук прекращается.

Ну так в этом направлении и думать. Как вы нажимаете и что при этом меняется в механизме. Я например не видел еще живьем его

не знаю.

Василий#101 написал : т.е больше зазор делать?они тогда стучать начнут!

Чем больше зазор — тем сильнее стук клапанов. Но если его вообще нет — это еще хуже. Правильно отрегулированные клапана, как говорят мастера должны шелестеть. Там именно не стук, а стрекот .

umnyi написал : Правильно отрегулированные клапана, как говорят мастера должны шелестеть.

клапана я выставил согласно руководству по эксплуатации мотора УМПО 341.а шелест клапанив при прямотоке не услышишь.

Василий#101 написал : клапана я выставил согласно руководству по эксплуатации мотора УМПО 341.

Не по морозу выставляли? С родным глушителем нормально их слышно.

umnyi мотоблок в доме,в тепле стоить!

umnyi написал : С родным глушителем нормально их слышно.

Согласен, после покупки я сразу обратил на это внимание, но АГРОводы успокоили что это норма

Василий#101 написал : шелест клапанив при прямотоке не услышишь.

Спереди очень прекрасно слышно, особенно на холостых. При очень низких оборотах ХХ уже даст о себе знать ЦРО, от туда точно будет небольшой лязг

umnyi написал : Мимо фильра! Зачем ? Тем более есть еще более простой путь — в заслонке сверлится дырочка.

при работе двигателя во всем тракте и в фильтре создается разрежение воздуха, дырочка сделана для подачи воздуха в канал холостого хода в обход создаваемого разрежения. Т.е. чтобы оно никоим образом не влияло на работу ХХ. Возьмите в руки жигулевский карб, в его основании, с нижней стороны точно такой же канал, единственное, он регулируется винтиком непосредственно в камере образования смеси ХХ.

Tankist написал : При очень низких оборотах ХХ уже даст о себе знать ЦРО, от туда точно будет небольшой лязг

именно лязг,но не небольшой.я спробую с октан-корректором таки побаловаться,но на микропроцессорном это бессмысленно.а вот что херово бульбулятор работает и изза этого мотор неровно работает возможно и лязг.

Василий#101 написал : но ваш бульбулятор красивей!мож птому,что новий. скажите как она работать буде?

Я пока не занимался его установкой, у нас холодно, а гаража нет, как поставлю отпишусь обязательно!

anik написал : добрый день, земляк! у меня такой стоит, покупал год назад тоже с e bay , только вариант с прокладками. сезон отработал отлично, заводится без проблем, расход сократился очень ощутимо! переходник точили из черного металла, фильтр поставил родной.

я тоже наверно буду делать с родным фильтром, не считаю нужным лишние затраты делать да и формучани давно придумали все, зачем изобретать колесо!

umnyi написал : Просто если туда поставить обычную прокладку самопальную с отверстиями под основной дифузор и 2 болта

У меня стоят самопальные прокладки.Просто вырезал из поранита.

Акела так и я тоже думаю поставить простые прокладки, не думаю что они там какие-то особенные.

мотоблок в доме,в тепле стоить!

Это не бородатый анекдот про лечение геморроя, хотя ситуация очень похожа.

Весной прошлого года (где то в апреле) обсуждался сдесь этот вопрос, и пришли к выводу Что температура окружающей среды выше 15 градусов оптимальна при регулировке клапанов.

s006j написал : температура окружающей среды выше 15 градусов оптимальна при регулировке клапанов.

как и то что регулировать нужно на холодном двигателе, т.е. чтобы он к примеру проночевал в гараже чтобы его температура была равна температуре окружающей среды.

SergeyP-Z А что это дает в итоге ? В отличии от регулировке на теплом движке.

umnyi написал : А что это дает в итоге ? В отличии от регулировке на теплом движке.

как что? то что регулируют щупом, называется тепловым зазором , который выбирается в процессе нагрева движка, т.е. в идеале при рабочей температуре зазор почти отсутствует и стучать становится нечему! А если же вы регулируете на горячую, то на горячую будет зазор, которого быть по идее не должно на горячем движке, а остывая зазор будет увеличиваться больше положенного, упадет мощность и стучать клапана будут очень сильно!

SergeyP-Z написал : а остывая зазор будет увеличиваться больше положенного, упадет мощность и стучать клапана будут очень сильно!

Вы серьезно? Помните я расказывал про деда своего, он вообще регулировал практически на работающем двигателе.Если зазор уходит на работающем двигателе — это плохо! У меня например так и произошло на УМЗ. Приходишь в гараж, холодный заводиться с пол оборота.

Но у каждого свой маршрут. Мне хочется что б зазоры были, тем более клапа на головке сидят. Пусть каждый делает, как считает правильным.

Оцените статью
Про мотоблоки
Добавить комментарий

Adblock
detector
