Во время работы необходимо следить, чтобы в ведущих мостах трактора МТЗ-80, 82 не появлялись посторонние шумы.
Во время остановок нужно периодически проверять на ощупь температуру корпусов и следить за тем, чтобы не было подтеков масла.
Если такой дефект обнаружен, необходимо подтянуть крепление крышек и фланцев, заменить негодные прокладки и сальники.
После 10 моточасов работы проверяют все наружные крепления ведущих задних и передних мостов МТЗ-80, 82, обращая внимание на конечные передачи и рукава полуосей, и при необходимости подтягивают их, устраняя подтекание масла.
При ТО-2 (500 моточасов работы) замеряют уровень масла в картерах и, если нужно, доливают его. Делают это не раньше, чем через 30 мин после остановки трактора.
При повышенном расходе масла промывают ступицы, подтягивают крепления крышек и фланцев, заменяют сальники. Регулируют осевой зазор в конических подшипниках передних ведущих колес.
При ТО-3 (960-1000 моточасов работы) заменяют масло в картере. Для этого отработавшее масло сливают сразу после остановки трактора, пока оно не остыло.
Очищают магниты пробок, устанавливают их на место и заливают в картеры свежее масло до нормального уровня согласно рекомендациям завода-изготовителя.
Проверяют и при необходимости регулируют осевые зазоры в конических подшипниках главной передачи редкутора, верхней и нижней конической пары переднего ведущего моста (ПВМ).
В процессе работы происходит постепенный износ конических роликоподшипников дифференциала и зубьев конических шестерен главной передачи, из-за чего возникает необходимость регулировки зазора в конических подшипниках и бокового зазора в зацеплении шестерен.
Осевой зазор в подшипниках дифференциала ведущего моста ПВМ МТЗ-82 не должен превышать 0,3 мм, а боковой зазор в зацеплении шестерни главной передачи — 1,0 мм.
Проверку осевого зазора в конических подшипниках и бокового зазора в зацеплении шестерен главной передачи редуктора ПВМ проводят при снятой крышке заднего моста индикатором, который подводят к венцу ведомой шестерни и, перемещая монтировкой корпус дифференциала усилием 500-600 Н, определяют осевой зазор.
Регулировку подшипников редуктора ПВМ МТЗ-82 проводят в следующей последовательности:
— отворачивают правый тормоз, для чего отсоединяют тягу тормоза от ступицы правой педали и отворачивают болты крепления кожуха;
— отвертывают болты крепления стакана и, завертывая их в демонтажные отверстия во фланце, выпрессовывают стакан так, чтобы свободно снять регулировочные прокладки, уменьшая толщину набора прокладок под фланец стакана, получают необходимый натяг в подшипниках, при этом усилие, приложенное к наружному торцу зубьев ведомой шестерни главной передачи для проворачивания дифференциала в подшипниках, должно быть 30-50Н.
Регулировку конических шестерен главной передачи заднего моста МТЗ-82, 80 проводят следующим образом:
— положение ведущей конической шестерни устанавливают согласно описанию;
— ведомую шестерню регулируют до получения в зацеплении бокового зазора 0,25-0,55 мм путем перенесения регулировочных прокладок из-под фланца одного стакана под фланец другого без изменения их общего количества.
Для уменьшения зазора часть прокладок переносят из-под фланца правого стакана под левый. Боковой зазор в зацеплении проверяют индикатором не менее чем в трех положениях ведомой шестерни.
Кроме бокового зазора проверяют также контакт зубьев на окраску. Прилегание должно быть не менее чем на 50% поверхности зуба.
Регулировку шестерен редуктора моста производят только после регулировки осевого зазора в конических подшипниках.
Для нормальной работы органов управления блокировкой дифференциала регулируют взаимное положение рукоятки и крана датчика блокировки.
Регулировку блокировки дифференциала трактора МТЗ-80, 82 проводят в следующей последовательности:
— свободный конец троса закрепляют в фиксаторе винтом, при этом конец троса должен выступать за фиксатор не более чем на 5-10 мм;
— устанавливают рукоятку в положение 1 на передней панели кабины;
— натягивают трос до начала поворота крана и фиксируют соединительную муфту винтами 4, второй фиксатор подводят к муфте вплотную и закрепляют его винтом.
Для проверки правильности регулировки блокировки дифференциала устанавливают рукоятку в положение II на передней панели кабины, при этом риска на кране должна совпадать с риской «вкл.» на крышке датчика блокировки.
Рукоятка и кран должны возвращаться в положение I из положений II и III под действием пружины.
Техническое обслуживание карданной передачи МТЗ-80, 82
Техническое обслуживание карданных валов МТЗ-80, 82 заключается в периодической проверке состояния крепления всех деталей и защитных кожухов, масленок и клапанов в крестовинах, смазке подшипников и шлицов.
Особенно необходимо следить за затяжкой гаек крепления фланцев карданных передач и подтягивать их при всех видах технического обслуживания.
При ТО-3 (960-1000 моточасов работы) нужно заправлять крестовины карданных валов смазкой.
Очистив от пыли и грязи масленку и клапан крестовины, нагнетать шприцем смазку до появления ее из контрольного клапана. Смазка крестовины солидолом запрещается, так как это приводит к закоксовыванию и быстрому износу подшипников.
Для смазывания шарниров кардана МТЗ-80, 82 можно использовать трансмиссионное масло. Масло нагнетают в шарниры энергичными качками шприца до появления масла из всех манжет. Такие шарниры требуют пополнения смазки через каждые 125 моточасов работы.
При разборке шарнира кардана его детали нужно маркировать с тем, чтобы при последующей сборке установить на прежние места и не нарушить балансировку.
Для исправной работы карданной передачи важно надежно затянуть гайки соединительных фланцев на хвостовиках шлицевых валов раздаточной коробки, промежуточной опоры и главной передачи.
Если под усилием руки соединительный фланец перемещается относительно шлицев валов, то затяжка гайки ослабла.
Чтобы подтянуть гайку, надо отъединить конец карданного вала МТЗ-82, 80. Гайку на хвостовиках валов раздаточной коробки и главной передачи нужно затянуть до отказа и зашплинтовать.
Если при затяжке прорезь гайки не совпадает с отверстием вала под шплинт, то гайку отворачивать не рекомендуется. Совпадения прорези и отверстия следует добиваться даже за счет «перетяжки» гайки.
Если гайка не затянута, то соединительный фланец перемещается на шлицах, вызывая ускоренное их изнашивание, биение фланца и подтекание смазки, а главное, это приводит к повышенным вибрациям карданных валов и преждевременному выходу из строя шарниров.
Болты соединительных фланцев и крепления промежуточной опоры к корпусу сцепления трактора всегда должны быть надежно затянуты.
Эти крепежные соединения надо регулярно проверять. Недостаточная затяжка болтов и гаек соединительных фланцев приводит к разработке болтовых отверстий во фланцах, поломке болтов и обрыву карданного вала.
Ослабление затяжки болтов кронштейна промежуточной опоры особенно опасно, так как приводит к повышенным вибрациям карданных валов и самого кронштейна и может за несколько часов работы разрушить карданную передачу.
Назначение ГУРа

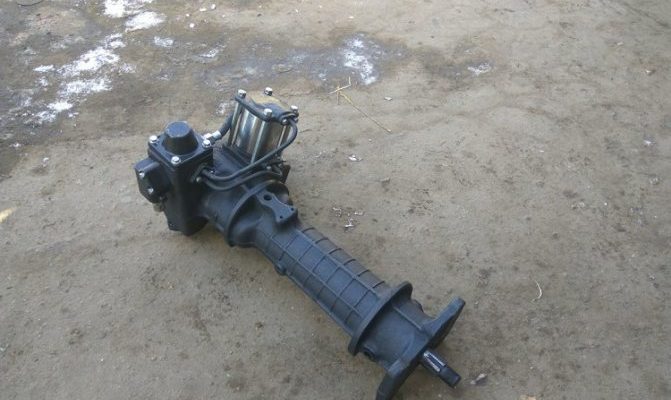

Прежде чем более подробно изучить устройство рулевой колонки МТЗ 80, а также возможные неисправности этого важного узла, целесообразно более подробно ознакомиться с его назначением и особенностями. ГУР тракторной техники МТЗ предназначен для уменьшения усилий водителя, необходимых для совершения маневров при управлении транспортным средством.
Если изучить конструкцию трактора, можно сделать вывод о том, что данный узел представляется промежуточным между рулевым колесом и колесами трактора. Все комплектующие рулевого управления, а также гидравлические элементы установлены под радиатором.
Перечень узлов
Планируя выяснить, как выполнить ремонт рулевой колонки МТЗ 80 своими руками, следует изучить конструкцию этого компонента. ГУР оснащен отдельной гидравлической системой, которая не зависит от аналогичных элементов, являющихся частью внутреннего устройства трактора.
Основными элементами рулевой гидросистемы представляются распределитель, насосные устройства дозатора и цилиндра, а также датчик автоматической блокировки заднего моста транспортного средства. Рассматривая конструкцию гидроусилителя более подробно, необходимо упомянуть следующие важные элементы:
Обязательно почитайте: Особенности двигателей Briggs Stratton
Желая узнать, как устранить неисправности рулевой колонки, необходимо обратить внимание и на другой важный элемент конструкции — автоматическую блокировочную систему. Она предназначена для блокировки дифференциала заднего моста, включает в себя несколько составных элементов.
Ремонт узла
Существует несколько возможных развитий сценария починки узла усилителя рулевого управления. Они зависят от типа поломки или возникшей неисправности.
Утечка масла и разгерметизация
Первый критерий, демонстрирующий наличие неисправности в узле, — это отсутствие герметичности уплотнений гидросистемы. Герметичность обеспечивает сохранность рабочего давления во время работы узла, а также предотвращает изменение величины усилия, которое действует на органы усилителя.
Если в ГУРе обнаружена утечка масла, осуществляется замена:
Исправность соединения деталей узла обеспечивает нормальную работу конструкции, предотвращая возникновение заклинивания или поломки.
Изменение рабочего хода
Стандартный показатель рабочего хода золотника, если рассматривать классическое движение детали в одну сторону, составляет 1,2 мм. Этого хватает, чтобы полностью открыть каналы для впуска и выпуска рабочей жидкости. Если ход нарушается, а конструкция отклоняется в любую сторону, распределитель перестает справляться со своей функцией.
Результатом неисправности становится отсутствие достаточного количества рабочей жидкости в полости, что приводит к невозможности создания необходимого количества гидравлического усиления.
Одна из причин возникновения такой неисправности – недопустимые люфты, которые возникают при некачественном соединении сборочных единиц. В сумме эти люфты негативно влияют на перемещение золотника вдоль оси. Поэтому важно отслеживать:
Если неправильно отрегулировать люфт и допустить изменение показателей, конструкция узла быстро износится, что приведет к поломке зубьев, витков, червяка. В случае выхода деталей из строя следует осуществить их замену новыми элементами.
Увеличение расстояния между деталями
В процессе эксплуатации между отдельными элементами, в которых не требуется обеспечение герметичности, могут увеличиться зазоры. Трактористы рекомендуют задействовать два способа нивелирования возникших зазоров:
Оба способа востребованы на практике, однако они не способны полностью починить узел, если установить их неправильно и не предусмотреть все условия для их надежной эксплуатации. Увеличенные элементы при неправильной регулировке быстро износятся и приведут к отказу ГУРа.
Возможные неисправности
Продукция Минского тракторного завода отличается высоким качеством, превосходными техническими характеристиками и длительным сроком службы, однако со временем может потребовать ремонта и регулировки. Владельцам тракторов МТЗ приходится сталкиваться с несколькими характерными поломками ГУР, к числу которых следует отнести:
Для устранения подобных неисправностей настоятельно рекомендуется осуществлять разборку узла и проводить дефектовку отдельных элементов, после чего заменять поврежденные детали на новые. После проведения работ потребуется установить узел на место, после чего выполнить его регулировку.
Настройка и ремонт
При необходимости усовершенствовать ГУР МТЗ 80 либо устранить незначительные поломки достаточно выполнить детальную регулировку данного механизма. Для этого целесообразно придерживаться следующей инструкции:
Помимо действий по регулировке узла, может потребоваться выполнить техническое обслуживание, что поможет поддерживать ГУР в оптимальном состоянии. Чаще всего требуется промывать масляный фильтр, что можно сделать, подняв облицовку, демонтировав маслопровод и крышку.
Обязательно почитайте: Транспортный налог не отменяется
Некоторые поломки, например, затрудненный поворот, может свидетельствовать о недостаточном объеме жидкости в гидравлической системе, неправильной регулировке либо износе уплотнительных колец цилиндра.
Мероприятия по ремонту гидравлических механизмов рулевого управления трактора представляются довольно сложными, требуют наличия специального оборудования для контроля рабочих показателей. В некоторых случаях может быть проще установить гидроусилитель руля МТЗ 80 в сборе, что позволит избежать проблем с поиском сломанных элементов. Для этого потребуется:
Приобретение собранного гидроусилителя представляется заметно более затратным решением, нежели последовательная регулировка и дефектовка его деталей, однако она позволяет быстро решить возникшие проблемы.
Переделка рулевой колонки
Планируя модифицировать систему рулевого управления МТЗ, следует помнить, что переделка ГУР представляется довольно сложной задачей, для успешного решения которой потребуется иметь при себе все необходимые комплектующие, а также некоторый опыт. Для успешной замены штатной системы на усовершенствованный аналог потребуются следующие детали:
С целью увеличения проходимости можно снабдить конструкцию краном блокировки дифференциала, который потребуется приобрести отдельно. Это позволит трактору оставаться управляемым на сложных участках пути за счет своевременной блокировки редуктора.
