Как сделать каракат из мотоблока своими руками
Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.
Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.

Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.

Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.

Пневмоходы собирают в порядке, идентичном процессу сбора вездехода или караката. Детальная инструкция по созданию колес низкого давления будет изложена дальше. Она является универсальной, поскольку может быть полезной в усовершенствовании других самодельных аппаратов – квадроцикла или болотохода.

Видео по теме: простой снегоход каракат своими руками

Публикации по теме

Как сделать каракат из мотоблока своими руками - Про мотоблоки
Мотоблок «Нева» и навесное оснащениеМотоблок Каскад
Мотоблок «Нева» и навесное оснащениеКак сделать каракат из мотоблока своими руками - Про мотоблоки

Правила эксплуатации технические характеристики мотоблока КаскадЧеснокосажалка
Изготовление чеснокосажалки для мотоблока своими руками

Выбор двигателя для самодельного агрегата

Квадроцикл из мотоблока своими руками
Возможности самодельного квадроцикла во многом зависят от двигателя, который вы выберите для сборки агрегата. Первое требование к мотору – он должен быть максимально мощным. Неплохим вариантом будет применение двигателя от китайского мотоблока. Такие моторы уже успели зарекомендовать себя, как достаточно надежные конструкции, хорошо выдерживающие длительные нагрузки.

При выборе обязательно обращайте внимание на начальный крутящий момент мотора. Чем выше этот показатель, тем быстрее квадроцикл будет преодолевать болотистую местность.

Если рассуждать по маркам мотоблоков, чьи двигатели подходят для монтажа на самодельный квадроцикл, то, помимо китайских агрегатов, для изготовления можно использовать моторы от сельскохозяйственных машин марки Нева, Заря и Салют. Мотобуксировщик из мотоблока одной из этих марок преодолеет любое препятствие, и не подведет вас в самый неподходящий момент.

Гусеницы

Все, кто когда-то своими силами создавал гусеничный вездеход, заявляют: создание гусениц является самой сложной процедурой.

Легче всего их изготовить из автомобильных шин. Этот способ очень выгодный – прочный и низкобюджетный. Компонент делается по закрытому кругу, по этой причине разрыв покрышки случиться не сможет.

Рассмотрим руководство по созданию гусениц, их можно выполнить двумя способами.

Из шины автомобиля:

  • берем шину и обрезаем борта (используйте острый ножик);
  • кроить необходимо так, чтобы осталась гнущаяся доля с протектором.

Из конвейерной ленты:

  • отрезаем нужный кусок ленты;
  • прошиваем кромки нитью из лески;
  • сворачиваем в кольцо, сшиваем торцы;
  • на сделанное полотно фиксируем грунтозацепы, в их роли применяем пластиковые трубы диаметром не меньше 40 миллиметров (разрезаем вдоль);
  • фиксируем трубы к полотну винтами.

Возможно, вышеизложенная информация будет полезной, если вы приняли решение создать вездеход на базе мотоблока.

О том, как сделать вездеход из мотоблока своими руками, смотрите в следующем видео.

Мотоблок – одна из самых удачных конструкций агротехники. Именно поэтому народные умельцы научились создавать на ее основе другие транспортные средства – болотоходы, каракаты и др. Не взирая на синонимичность на первый взгляд этих понятий, все они имеют свои нюансы и адаптированы под специфические условия эксплуатации. О сходствах и отличиях между самодельными видами транспорта из малой агротехники и пойдет речь в данной статье.

Гусеничный мини-вездеход

До начала работ сориентируйтесь с инструментарием. Можно со стопроцентной уверенностью констатировать, что понадобятся:

  • самые разные отвертки;
  • молоток;
  • электросварка;
  • приспособление для гибки труб (если не имеется подготовленной рамы).

Перед созданием чертежных материалов, ознакомьтесь с типовой структурой.

  1. Рама. В любом гусеничном снегоходе имеется рама: чем хитроумнее структура, тем прочнее и надежнее обязана быть рама. Идеальный вариант – позаимствовать от скутера, квадроцикла либо мотоцикла. Если не имеется подобного элемента, можно самому сварить его из стальных труб диаметром не меньше 40 миллиметров.
  2. Сидение. Сиденье для вездехода должно быть крепким, поскольку сама конструкция довольно невысокая. Непременное условие: выполнена она должна быть из влагонепроницаемого материала.
  3. Мотор. Выбирая мотор, сконцентрируйте внимание на его ресурсе. Если вы желаете, чтобы вездеход был мощный, то и мотор должен быть таким же.
  4. Топливный бак. Резервуар вместимостью 10-15 л, выполненный из железа, идеально сгодится для топливного бака.
  5. Лыжи. Если вы не имеете готовых лыж, которые можно приспособить под вездеход, их можно создать собственными силами из древесины. Желательно, чтобы это была 9-слойная фанера, не меньше.
  6. Руль. При подборе руля управления задумайтесь о своем комфорте. Желательно, чтобы он был позаимствован у двухколесной техники.
  7. Гусеницы. Создание гусениц, наверное, особо сложное занятие.
  8. Силовой привод. Чтобы гусеницы вертелись, вам понадобится силовой привод – предпочтительнее всего в данном варианте применить мотоциклетную цепь.

Если не имеется полностью готовой рамы, то ее просто сварить из профилированной трубы, а конфигурацию придать посредством приспособления для гибки труб.

Когда рама будет изготовлена, подвергните обработке ее противокоррозионным раствором и покрасьте высококачественной краской, способной выдерживать и влажность, и зимний мороз.

Заводские колеса нд

Объем камер определяет для конструкции хорошую плавучесть, что является дополнительным плюсом для проходимости. А если использовать пенопласт для заполнения пространства внутри диска, то вездеход будет более устойчив на воде и также будет заметное снижение налипания снега или грязи.

Как сделать каракат из мотоблока своими руками
Несложная конструкция элементов шасси и легкость в поиске материалов для них дает возможность изготовить вездеход без особых трудностей. Но, естественно, тут тоже есть свои недостатки, к примеру, малый ресурс камер, но введение дополнительных элементов, позволяет этого избежать.Как сделать каракат из мотоблока своими руками
Несложная конструкция элементов шасси и легкость в поиске материалов для них дает возможность изготовить вездеход без особых трудностей. Но, естественно, тут тоже есть свои недостатки, к примеру, малый ресурс камер, но введение дополнительных элементов, позволяет этого избежать.Как сделать каракат из мотоблока своими руками - Про мотоблоки

Несложная конструкция элементов шасси и легкость в поиске материалов для них дает возможность изготовить вездеход без особых трудностей. Но, естественно, тут тоже есть свои недостатки, к примеру, малый ресурс камер, но введение дополнительных элементов, позволяет этого избежать.

Шины для вездеходов на пневматиках изготавливают умельцы сами, используя четыре основных принципа:

  1. Первый — 2 диска из листового металла с перемычками между ними крепятся на втулку, после чего нужно одеть камеру, которую фиксируют отрезками транспортерной ленты. Иногда камеры можно использовать протектор из другой камеры.
  2. Второй — закрепить один диск на втулке, и еще после этогок нему прикрепить перемычки, а к ним приварить или приклепать боковые кольца.
  3. Третий — схема схожа с предыдущим принципом построения, только для центрального диска используется спица из листового металла или трубы.
  4. По четвертому принципу на втулке монтируют два диска наподобие дисков колеса от мотороллера (разъемное колесо).

Тут, пожалуй, можно и закончить. Из множества вариантов можно выбрать один который больше по душе. Необходимо лишь определить назначение готовой машины и вперед, за дело!

Как собрать квадроцикл своими руками – порядок действий

Сделать квадроцикл с двигателем от мотоблока немного проще за счет того, что вам не потребуется изготавливать колеса. Как и в случае с каракатом, перед изготовлением квадроцикла из мотоблока нужно изучить чертежи, которые подскажут правильный порядок действий при сборке.

Самодельный квадроцикл с двигателем от мотоблока - чертеж
Алгоритм изготовления квадроцикла выглядит следующим образом:

  1. В первую очередь от вас потребуется расширить колею. Так как в конструкции всех современных мотоблоков колеса располагаются непосредственно под мотором, то вам понадобится немного расширить дистанцию между колесами, что придаст квадроциклу устойчивости, особенно, при прохождении резких поворотов. Для увеличения колеи используйте специальные вставки – их можно выточить самому, или заказать изготовление деталей в токарной мастерской. Еще один вариант – покупка специальных адаптеров в магазине сельскохозяйственной техники. Минус данного метода – высокая стоимость готовых элементов;
  2. На следующем этапе нужно сделать раму для квадроцикла. Ее можно сварить, взяв за основу велосипедный или мотоциклетный каркас, или же изготовить с нуля, используя стальные трубы. Помните, что рама – это самая уязвимая часть квадроцикла, так как после монтажа на нее мотора и других деталей конструкция будет поддаваться сильной нагрузке. Крепить раму следует посредством двух шрифтов и поворотного шарнира;
  3. Третий этап – установка и фиксация колес. Перед этим определите нужный вам размер дисков. Помните, что чем больше диаметр деталей, тем меньше будет скорость, и тем больше усилий потребуется мотору для разгона. Оптимальным вариантом станет применение автомобильных дисков с широким ложем, диаметром 15 дюймов. Далее на диски наматывается плотная ткань, а сверху надевается резиновая камера;
  4. На последнем этапе на раму квадроцикла монтируется двигатель, сцепление, система зажигания, тормоза и выхлоп. Не обязательно использовать все эти механизмы от одного и того же мотоблока. Главное, чтобы каждый элемент был действительно надежным и полностью исправным. Не забудьте установить и подключить кнопки управления и переключатели. Лучше всего расположить их рядом друг с другом, чтобы управлять квадроциклом было удобнее.

Самодельный квадроцикл практически ничем не уступает рыночным аналогам – он развивает примерно такую же скорость и быстро преодолевает любые препятствия.

Как соорудить из мотоблока болотоход и снегоход

Никакой существенной разницы между этими двумя самоделками не существует, поскольку и тот, и другой должны обладать минимальным давлением на грунт. Для этого необходимо изготовить особые широкие снего-болотоходные колеса. Для этого можно использовать колеса низкого давления или сделать приспособления из старых гусениц от снегохода «Буран», как показано на фото.

Так выглядят самодельные грунтозацепы.
Так выглядят самодельные грунтозацепы.

После этих простых манипуляций можно смело ехать в путешествие по заболоченной равнине или по глубокому разрыхленному снегу. На практике уже доказано, что даже маломощный 6-сильный двигатель от мотоблока вполне в состоянии обеспечить достаточную тягу в сложных условиях даже на небольших склонах.

Такой болотоход способен вывести ни одно ведро клюквы с далекого и труднодоступного болота.

Особенности изготовления мото- и аэросаней

Аэросани из мотоблока своими руками
Если квадроцикл нужен исключительно для езды зимой, то вместо передних колес его можно оборудовать лыжами. Для этого агрегат оборудуется вертикальной осью, которая крепится к перекладине, соединяющей лыжи. Верхняя часть оси приваривается к рулю квадроцикла из мотоблока.

Изготовленные таким образом мотосани весят на порядок меньше колесного квадроцикла. Благодаря этому самодельный агрегат сможет с легкостью преодолевать высокие сугробы, не погружаясь в снег. Еще один плюс заключается в том, что такая конструкция сможет разгоняться до большей скорости и перевозить немного больше багажа.

При желании из мотоблока можно изготовить аэросани. Вся сложность работы заключается в изготовлении пропеллера, который потребуется установить в задней части агрегата. Сделав лопасти и поместив их в круглый каркас, пропеллер через вал подключается к двигателю от мотоблока. При эксплуатации аэросаней мотор будет разгонять лопасти, а они – самодельный агрегат.

Особенность монтажа двигателя

Установка двигателя и его систем является самым серьезным и важным этапом изготовления. Мастер своими руками производит монтаж двигателя, системы сцепления и вывода продуктов сгорания топлива, а также тормозных элементов.

Обычно предпочтение отдают тягово-сцепному двигателю с ручным управлением. Мотоблок в качестве основы выбирается с четырехтактным одноцилиндровым двигателем с воздушным охлаждением.

Двигатель вездехода
Двигатель вездехода

После того как самодельный каракат собран, нужно испытать его в работе. Его мощность будет такой же, как у мотоблока, на основе которого был создан вездеход.

Управление каракатом из мотоблока требует некоторого мастерства, так как в его основе лежит червячная передача.

Если конструкция агрегата, собранного своими руками, была выполнена по правилам, то она долго прослужит владельцу, позволяя передвигаться по бездорожью и в плохую погоду. Каракат станет отличным помощником в поездках на рыбалку, охоту, за грибами и т. д.

Собранный каракат
Собранный каракат

Пневмоход своими руками

Самодельный пневмоход сделанный умельцем Иваном Степченко из г. Сумы.

Далее автор рассказывает о своём самодельном вездеходе.

Пневмоход сделан из мотоцикла МТ Днепр -11, и различного металлолома. Основное удовольствие для меня представляет сам процесс конструирования и предвкушение результата.

От мотоцикла взят двигатель, коробка, мост и все что с этим связано. Задний мост представляет собой самодельный мост от Волги который немного облегчен и расширен.

Дифференциал открытый, вместо конической шестерни на нем ведомая звездочка. На месте заднего колеса мотоцикла осталась только ступица с тормозным барабаном ка который прикреплена ведущая звездочка. Замена этих двух звездочек позволяет менять передаточное число.

Колесные диски взяты от УАЗа, облегченные. Сами колеса сделаны из камер от тракторного прицепа с защитой из такой же разрезанной камеры и оболочки из прочного армированного ПВХ и прорезиненных хомутов. Давление в колесах 0,2 атм. Сидения рассчитаны на 4 человека. Аккумулятор на 55А под сидением, там же и бардачок.

Поскольку двигатель мотоцикла, работает в тяжелых условиях, он перегревается и часто приходится останавливаться. Решил сделать принудительное охлаждение.

Был в наличии вентилятор системы охлаждения от ВАЗ 2106, решил его и поставить. Впереди двигателя места нет поэтому установил снизу под поддоном. Сделал дефлектор из алюминиевого листа. Первые испытания подтвердили правильность решения, с принудительным охлаждением двигатель работает намного стабильнее.

Подведу итог: вездеход очень огромный, обзор отличный, просвет огромен, проходимость для такой компоновки превосходная. Из минусов большая масса и габариты.

Самодельный вездеход из мотоблока

Сделал самодельный вездеход каракат из мотоблока 6 л.с, фото и описание изготовления самоделки.

Из мотоблока можно сделать отличный мини вездеход для поездок по бездорожью. При этом конструкция будет полностью разборная, при необходимости вездеход мотоблок можно разобрать в исходное состояние.

Далее со слов автора этой самоделки.

У меня есть не совсем новый, но в очень приличном состоянии мотоблок с двигателем Subaru EX17 мощностью 6 л.с. Стоит отметить, что расход топлива у этого мотоблока, а вернее у этого двигателя, совсем небольшой. На весь сезон полевых работ мне хватает двух полных заправок. Также мы вдвоем с моей родной племянницей в прошлую осень ездили на этом мотоблоке с прицепом в лес за грибами и, я точно знаю, что мы проехали на нем около 40 километров в обе стороны, так как это расстояние известно по одометру автомобиля. На весь путь у нас ушло чуть более двух часов и ровно полный бак бензина объемом 2,5 литра. Расход топлива оказался совсем небольшим, а скорость даже очень приличной — более 15 км в час на второй передаче редуктора. Незаменимая вещь на селе!

Так почему же мне не попробовать сделать из него вездеход для зимней рыбалки? Раньше мы часто с моим, к сожалению сейчас покойным отцом ездили на рыбалку по льду за Волжские острова на самодельной мотораске из мотоцикла ИЖ. Прекрасные были времена! Зимний рассвет и усталый закат, искры на снегу и мокрый снег в глаза, сто грамм в перекур и удачный улов! А дома ждет мать, затопившая баню. Эх, ностальгия! Эта мотораска у меня есть и сейчас, но она требует небольшого ремонта. Хотя ремонтировать ее, скорее всего, я уже не буду, так как у меня нет на нее ни документов, ни водительских прав. А на мотособаку, как я понимаю, ничего из вышеперечисленного вроде не требуется. Ну ведь стоит же попытаться?!

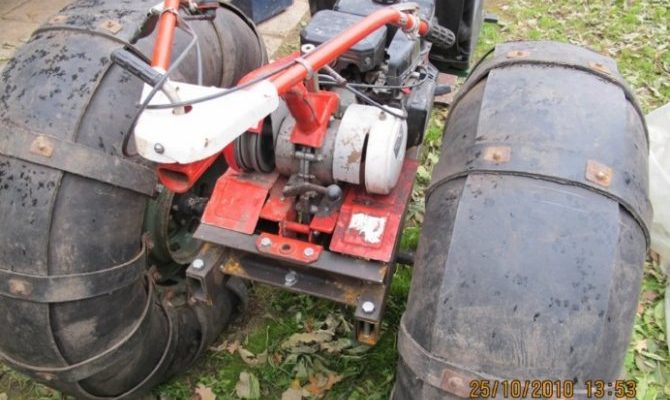

Чтобы повысить проходимость мотоблока, нужно заменить его штатные колёса на колёса низкого давления размером побольше. Далее на фото показан процесс изготовления таких колёс.

Как сделать каракат из мотоблока своими руками

Диск получился вполне прочным, на нем можно спокойно стоять или сидеть в любом положении диска, не боясь деформировать его. Провернуть или изогнуть хоть что-то только голыми руками, естественно, у меня не получилось. Ширина диска: 18 см, диаметр по боковым поверхностям: 52 см, диаметр по глубокой средней части: 46 см. И, что самое главное, диск получился легким, его вес ровно 10 кг.

Как сделать каракат из мотоблока своими руками

Для бандажа колес я использовал обычную транспортерную ленту толщиной около 10 мм. В запасах была транспортерка как почти новая, так и «почти» старая разной длины, ширины и степени изношенности. Даже была уже нарезанная мной немного ранее для другой мотораски на основе мотоцикла ИЖ Юпитер-3. Эта мотораска и сейчас есть, причем даже скорее всего на ходу. Только вот ремонтировать колеса для нее мне не имеет смысла, так как выезжать на ней вряд ли разрешат сотрудники ГИБДД — нет документов, да и водительских прав любой категории у меня тоже нет. Раньше на ней рыбачить ездили часто, но сейчас инспектора всех мастей и степеней власти выезжают даже на лед, а до ближайшего льда мне только по дороге ехать километров десять.

Ремни, кстати, также были уже нарезаны ранее и к ним были приклепаны хомуты защелок. Крючки для этих хомутов заводского изготовления и их видно на фотографиях выше, где они уже прикручены к диску колеса. Материал ремней — та же транспортерная лента, нарезанная шириной 4 сантиметра с запасом по длине под большую камеру от самолета ИЛ-76. Заранее оговорюсь, что эти камеры я буду потом использовать, но уже под заднее и при этом одиночное колесо грузовой тележки или прицепа, не знаю как правильно уж и назвать эту конструкцию. Но это будет потом, а пока вот эти ремни, которые мне пришлось обрезать уже под другую камеру передних колес мотоблока самодельным резаком из обломка полотна:

Как сделать каракат из мотоблока своими руками

На конце каждого ремня высверливается по два отверстия для жесткого крепления к внутренней стороне диска болтами М8, самый крайний болт затягивается через концевую накладку, а внутренний — через шайбу диаметром 20 мм с шагом 25 мм. Отмечаю центры отверстий простой чертилкой из гвоздя, заточенного на наждаке. Делать это в резине очень удобно. Этот шаг между отверстиями уже был задан мной при разметке боковых дисков колеса и отверстия в них под болты уже высверлены. Правда шаг этот все равно не получилось выдержать строго 25 мм — где-то получилось 26, а где-то 24. Поэтому отверстия в ремнях для каждого сверлю в соответствии с шагом на диске и помечаю по порядку как луч диска, так и сам ремень от 1 до 15.

Как сделать каракат из мотоблока своими руками

  • Диаметр колеса по бандажу: 100 см.
  • Ширина колеса по ремням: 30 см.
  • Объем воздуха баллона: 160 л.
  • Вес без переходников, шубы и флиппера: 22 кг.
  • Полный ожидаемый вес: 27,5 кг.

Как сделать каракат из мотоблока своими руками

Получилось два отличных колеса низкого давления с грунтозацепами для установки на обычный мотоблок.

Как сделать каракат из мотоблока своими руками

Как сделать каракат из мотоблока своими руками

Чтобы установить такие колёса на мотоблок, понадобилось сделать удлинители-переходники для валов редуктора мотоблока.

Как сделать каракат из мотоблока своими руками

Как сделать каракат из мотоблока своими руками

Как сделать каракат из мотоблока своими руками

вездеход из мотоблока

Рама вездехода сделана из профильной трубы, также установил заднее колесо низкого давления.

Самодельный вездеход из мотоблока

Вездеход из мотоблока
На фото: автор самоделки.

В результате такой переделки, обычный мотоблок превратился в полноценный вездеход на шинах низкого давления, которые обеспечивают высокую проходимость машины по снегу, льду, грязи и болоту.

Рекомендуем посмотреть видео автора самоделки:

Создание колесного агрегата

В первую очередь желательно оснастить штатные двигатели понижающим обороты редуктором. Это объясняется тем, что приемлемый вращательный момент как у дизелей, так и у карбюраторных моторов наступает при 80% от предельной скорости вращения коленчатого вала.

Кроме того, мотор нужно оснастить принудительной охладительной системой. Суть в том, что передвижение будет производиться на небольших скоростях, а набегающего потока воздуха недостаточно, чтобы создать рабочий температурный режим для двигателя.

Сначала необходимо создать раму, которая будет располагаться между передним и задним мостами. Для этой задачи берутся профильные трубы сечением квадратной формы. Подобные компоненты отличаются высокой степенью жесткости. При применении тяжелой мототехники типа «Нева» или «МТЗ» нередко выполняют жесткую стыковку рамы. За счет этого вездеход выйдет однообъемным.

Иной вариант состоит в использовании так называемой переломки (ломающейся рамы), что дает большие преимущества при эксплуатации агрегата на местности с пересеченным рельефом. В такой ситуации соединение будет производиться через шкворень. Вместе с тем и тот и другой мосты будут оснащаться независимой подвеской.

Для передвижения по лесам для охоты возможно сделать на основе мотоблока болотоход, оснащенный рамой-переломкой. По сравнению с вездеходами на строгой раме он наделен более высокой проходимостью.

Трансформация мотоблока нева в вездеход

Мотоблоки Нева являются самыми популярными отечественными мотоблоками, создание которых, впрочем, не обошлось без использования узлов и агрегатов иностранного производства.

Рассмотрим более подробно вопрос о том, как создать из техники Нева качественный и эффективный вездеход. Поняв базовые принципы трансформирования в данном случае, можно будет сделать вездеход из мотоблока любой марки.

Технические решения используются следующие:

  • устанавливаются доступные и эффективные мосты от автомобиля Москвич 412;
  • двигатель используется родной – субаровский;
  • рулевую колонку перспективно взять от отечественной малолитражки Ока;
  • ШРУСы также от Москвича, но иной модели – 2141;
  • УАЗовский поворотный узел.

Кроме того, в конструкции любого вездехода на базе мотоблока используются шины от какого-либо грузовика. Как правило, устанавливают КамАЗовские покрышки. Их легко купить или же достать не за деньги. Они эффективны в условиях бездорожья. Могут использоваться не покрышки, а камеры, обмотанные лентами.

Если выбраны покрышки, то рекомендуется выпилить электролобзиком в них отверстия:

  • боковые прямоугольные;
  • повторяющие контур протектора.

Делается это для того, чтобы снизить вес техники и обеспечить повышенное сцепление.

Данный вездеход состоит из двух полурам:

  • передняя предназначена для установки водительского сиденья и рулевого управления;
  • задняя – для установки на неё силового агрегата.

Выше говорилось о том, что переделки должны быть минимальны. Данный конкретный пример не совсем соответствует указанному требованию. Есть и более простые варианты, которые обладают высокими характеристиками трансформации: снимаются колеса, отсоединяется прицепное оборудование – и вездеход, снова, становится мотоблоком.
