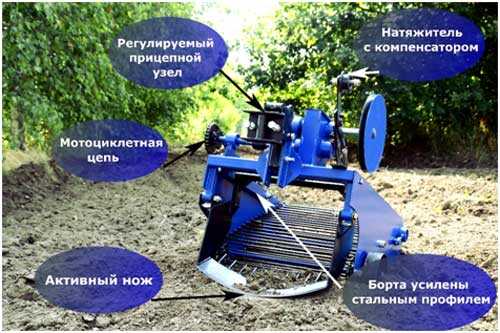

Как сделать картофелекопалку для мотоблока своими руками чертежи видео

Какую картофелекопалку лучше выбрать для минитрактора

Все типы агрегатов работают по одному принципу. Картофелекопалка крепится к минитрактору при помощи стандартных навесов. Лемех погружают на 25-30 см в грунт, и картофель проходит по транспортеру, очищаясь от земли. Очищенные клубни либо падают на землю, либо в установленный на дополнительное крепление ящик. Достоинства картофелекопалки, изготовленной своими руками:

• максимальный сбор урожая;
• в процессе картофель очищается от земли;
• высокая скорость обработки гряд;
• конструкция проста в изготовлении своими руками;
• агрегат крепят на любой тип минитрактора.

Внимание! Двухрядные модели картофелекопалки для минитрактора своими руками делают для фермерских угодий. Они пригодны для сбора урожая с больших площадей, такой агрегат обрабатывает сразу два ряда.

https://youtube.com/watch?v=pBPVLrsvWWs%3Ffeature%3Doembed

Вибрационные или грохотные картофелекопалки для минитрактора

Агрегат еще называют копалка-трясучка. Грохотная картофельная копалка для минитрактора своими руками состоит из трех частей: ножи, вибрационная решетка, рама. Лемех делают разных форм: согнутыми, заостренными, вогнутыми.

Принцип работы картофелекопалки для минитрактора заключается в заглублении ножей и прогонке клубней с землей по решетке, чтобы урожай очистился. Корнеплод возвращается на грядку или падает в ящик.

Захват полосы 40 см, глубина погружения 25 см, Потеря урожая может составлять 2-10%, величина зависит от плотности грунта. Вибрационную картофелекопалку применяют на больших площадях, но и в дачном огороде она показывает себя хорошо.

К недостаткам грохотных агрегатов, изготовленных своими руками, относят сильную вибрацию и необходимость предварительно очищать гряды от ботвы.

Если ботва попадает на транспортер, трава забивает механизм и закручивается на колеса, что сильно усложняет работу прицепа

Транспортерные картофелекопалки для минитрактора

Конвейерные устройства больше подходят для фермерских хозяйств. Грунт взрыхляют плугом, срезанный пласт попадает на транспортер, где картофель отделяется от земли. Транспортерную ленту для самодельной однорядной картофелекопалки для минитрактора изготавливают из металлической сетки и резины.

https://youtube.com/watch?v=FV82skYaG44%3Ffeature%3Doembed

Плуг погружают на 10-20 см в почву. Потери урожая составляют 2-5%. Картофель попадает обратно на грядку или в установленный контейнер. Через приводной ремень передается вращение на шкив картофелекопалки. Затем попадает на цепную передачу через редуктор на привод транспортерной ленты и на эксцентрик плуга. Нож погружается в землю под вибрацией, выкапывает клубни и подает пласт на транспортер, где картофель очищается от земли и падает в сборник.

Копалка оставляет чистый цельный картофель

Веерные картофелекопалки

Прицеп называют также лапой или стрельчатой копалкой. Веерные картофелекопалки просты в изготовлении своими руками. Лапу крепят к мотоблоку. Острым концом плуг проникает в грунт и вытягивает картофель. Клубни попадают на лемех и падают на стальные прутья. Почва откидывается на землю, а картофель остается чистым и возвращается на гряду.

Веерная картофелекопалка нетребовательна к чистым рядам и просеивает ботву

Барабанные картофелекопалки

Агрегат справляется с урожаем на больших огородах. Устройство состоит из трех частей: рама с колесами, лемех, барабан, вращающийся по оси.

Нож погружается в землю и вытягивает пласт земли с картофелем, который поступает в барабан из металлической сетки. Там клубни очищаются от грунта, а урожай перемещается в овощеприемник или на гряду.

Чтобы сделать барабанный агрегат своими руками, потребуется много времени, но он отличается высокой производительностью

Настройка и правила обслуживания

Первое агрегатирование устройства с мини-трактором несложное, его можно выполнить самостоятельно. Пассивное навесное оборудование (плуги) крепится посредством навеса и никаких сложностей не представляет.

Грохотные картофелекопалки установить и отрегулировать сложнее. Привод некоторых из них осуществляется от ВОМ, у других – посредством ременной передачи. В зависимости от того, какой тип привода имеет активная часть, будет зависеть способ подключения.

Непосредственная установка происходит также с помощью навеса.

Обслуживание оборудования заключается в своевременной очистке, соблюдении норм хранения, указанных в инструкции. Также необходимо смазывать детали, подверженные износу из-за трения.

На любом виде картофелекопалки необходимо регулярно затачивать лемех/режущий элемент.

Также важно следить за состоянием ремня, при необходимости заменить его (для грохотных картофелекопалок).

Настройка оборудования перед работой заключается в регулировке режущего элемента: необходимо установить, на какую глубину должен заходить лемех.

Как копать картошку?

Картофелекопалка — это навесное оборудование для мотоблока или трактора, предназначенная для ускоренного сбора урожая путем выкапывания клубней картофеля с последующим отсевом земли и выкладкой клубней на поверхность земли.

Принцип использования картофелекопалки очень прост и значительно упрощает процесс сбора клубней.

1. С помощью сцепки она фиксируется на тракторе или мини-тракторе.
2. При помощи специальных зубьев приподнимается слой почвы, в котором сосредоточены клубни.
3. Как только картофель попадает на решетку из стержней, то он очищается от земли и оказывается на поверхности грядки.

Если сравнивать механический сбор урожая с ручным , то механический значительно сэкономит время и силы.

Изготовление копалки грохотного типа

Сконструировать подобный аппарат не так трудно, но иногда, сделанная самостоятельно картофелекопалка для трактора своими руками, оставляет желать лучшего. Необходимы расчеты, точная схема, чертежи деталей и знания порядка сборки, без которых не обойтись.

Для начала необходимо приобрести следующие материалы и инструменты:

• профильные (квадратные) трубы 40х40 и 30х30 для рамы;
• трубы калибром 30 мм;
• металлические листы 100х100 см толщиной 3 и 4 мм;
• 10 мм прутья;
• болты, саморезы, гайки;
• болгарка (УШМ);
• дрель;
• аппарат сварочный;
• гравер.

Чтобы самодельная картофелекопалка грохотного типа работала надежно, надо выполнять все работы последовательно:

1. Рама — основной элемент. Для ее выполнения надо разделить квадратную 40х40 трубу на 4 куска. 2 части -120 см, а 2 другие по 80 см. Из всех отпиленных кусков необходимо сварить большой прямоугольник.
2. Перемычки необходимы, чтобы установить на них тяги вертикальные для управления. Их укрепляют примерно на расстоянии 20 см от одного конца рамы. С другой стороны приваривают 15 см трубы калибра 30 мм для укрепления на них оси и колес.
3. Вертикальные стойки. От края вашей новой рамы (со стороны крепления перемычек) отмеряется 5 см. В этом месте приваривают или привинчивают два 50 см квадрата, сваренных из труб 30х30. Отступив от них на 40 см, необходимо установить вторые стойки по 30 см из этого же материала. Обязательно соединить их полосой из металла 4 мм.
4. Рало изготавливают из 3 мм листов. Берут две заготовки 40х40 см и укрепляют их на стойках внизу (сварка или винты) по одной с каждой стороны. Затем подготавливают 70 см квадрат из 4 мм листа, приваривают встык с первым и выгибают кувалдой или молотком.
5. Решетка выполняется из 10 мм прутьев. Они привариваются одним концом снизу рала так, чтобы вторые концы выступали немного (примерно на 10-15 см) за основание рамы в направлении мотоагрегата.

На сделанный аппарат устанавливают колеса, тяги и другие элементы. Грохотная картофелекопалка к мотоблоку готова.

Что такое картофелекопалка и для чего она нужна

Во время сбора урожая на крупных сельскохозяйственных предприятиях используют серьезную агротехнику. В небольших хозяйствах чаще всего применяют мотоблок, к которому подсоединяют прицепное или навесное оборудование.

Картофелекопалка имеет простое устройство, но способна значительно ускорить и облегчить сбор урожая.

Описание устройства

Картофелекопалка для мотоблоков – это навесное оборудование, которое предназначено для сбора урожая. Устройство фиксируют непосредственно на машине или с помощью сцепки.

Зубья картофелекопалки углубляются в землю, извлекая из нее картофель, который потом собирают вручную.

Для чего оно нужно

Если сравнить использование копалки с полностью ручным сбором, то устройство в несколько раз ускоряет и упрощает процесс. Оборудование позволяет обработать сравнительно большой участок земли за короткое время.

Какие существую картофелекопалки для мотоблоков

В зависимости от конструкции копалки подразделяют на такие виды:

• конвейерная;
• грохотная;
• вибрационная;
• барабанная;
• веерная;
• транспортерная.

Веерную назвали так из-за того, что у нее прутья расположены в виде веера. Основная часть механизма похожа на плуг, от которого отходят эти прутья. Принцип работы веерной копалки прост: плуг входит в землю, во время движения мотоблока картофель поднимается по прутьям из почвы. Основными преимуществами такой конструкции считаются небольшая стоимость и простота в изготовлении. Среди недостатков выделяют невозможность использования на твердых почвах.

У грохотной картофелекопалки более сложная конструкция. Она имеет дополнительные колеса и точки опоры. Также в ней есть решетка, находящаяся под углом к поверхности земли. Решетка предназначена для удаления лишней земли. Главный недостаток – относительно небольшая продуктивность.

Барабанная картофелекопалка – сравнительно сложный механизм, который значительно ускоряет и упрощает процесс сбора клубней. Плуг углубляют в почву, картофель попадает на решетку, после чего отправляется во вращающийся барабан. Там клубни проходят дополнительную очистку от земли, а затем попадают в ящик.

Основная особенность транспортерной картофелекопалки – наличие 2 главных узлов. Она состоит из транспортера, который перемещает картофель, и лемеха, поднимающего пласт грунта.

Конвейерная копалка состоит из ковша, в центре которого находится конвейерная лента. Ковш поднимает картофель вместе с землей, после чего он попадает на ленту. Там клубни очищаются от остатков почвы и укладываются на поверхность земли. Основное достоинство устройства конвейерного типа – возможность обработки нескольких рядов одновременно.

Какие бывают типы транспортерных копалок

Оборудование для мотоблока отличается по конструкции, размерам, ширине рабочей полосы и другим критериям. Но зачастую картофелекопалки подразделяют, исходя из их принципа работы.

• пассивные;
• активные.

Транспортерные картофелекопалки для мотоблоков бывают только активными, так как в них есть движущиеся части. Устройства подключают с помощью вала, редуктора или ремня.

Характеристика, описание и цены

Цена за любую картофелесажалку зависит от того сколько вы планируете потратить на данное оборудование, и еще несколько пунктов:

• оцените площадь, которую вам нужно засадить, ведь моделей картофелесажалок множество, одни подходят для засева небольших плантаций. А другие рассчитаны на крупные засевы;
• перед покупкой навесного оборудования, стоит внимательно посмотреть какое крепление у вашего трактора, потому что крепления на навесе и тракторе могут разниться;
• стоит оценить и работоспособность выбранной картофелесажалки, при каком темпе она сможет работать, выносливость очень важна особенно при больших объемах.

Стоимость картофелесажалок разнится, и зависит от количества встроенных дополнительных функций. Начинается с бюджетных вариантов и заканчивается дорогими моделями с встроенными распределителями удобрений и прочих витаминно-минеральных добавок.

Старайтесь покупать спецтехнику напрямую у производителей, тогда ценовой накрутки на оборудование не будет.

Модели картофелесажалок, которые нам предлагают производители сельскохозяйственной техники:

• Недорогой вариант для мини трактора 2 MBS-1, у этого агрегата довольно хорошие технические данные для работы на небольших хозяйствах, стоимость – 17 000 – 19 000 рублей.
• Модель Л – 201 (подробнее тут), дорогая, но зато оснащена объемной емкостью для картофеля и дополнительными автоматическими регулировками, для удобства работа оборудования, стоимость такой техники – 79 500 – 81 000 рублей.
• Если площадь пашни большая, то необходима картофелесажалка как минимум за 400 000 рублей.
• Ну а если у вас промышленное предприятие, то здесь подойдет только четырехрядная модель класса S-супер, с гидравликой при подъеме бункера с картофелем, стоит она, начиная от 550 000 р.

Выбирая себе картофелесажалку, обратите внимание на мощность трактора, к которому приобретаете навесной агрегат. Если мощность мала, то при большом весе агрегата, трактор ее просто не потянет. В этом случае есть варианты компактных и легких моделей:

В этом случае есть варианты компактных и легких моделей:

• Модель украинского производства КСЦ – 3, главный плюс этой картофелесажалки ее вес – 73 кг, а утянет ее даже мотоблок.
• Модель Синтай 2 СМ-1, тяжелая и оснащенная дополнительными опциями, способная обрабатывать довольно большие площади земли.

Синтай 2 СМ – 2 вес этой картофелесажалки от 200 кг.

В дополнительное оснащение входит:

• вспашка земли и ее уплотнение;
• разрыхление почвы;
• распределение удобрений в радах.

Модель ASK – 2, автоматическая система посадки дополнительно снабжена окучником Tehnos, который заравнивает ряды после посадки.  Модель 2СМ-1 благодаря малому весу, подходит для болотистых и вязких земельных участков.

Модель GL 30-ECO, удачное решение, если земля каменистая и твердая, благодаря большому весу, обрабатывать агрегат будет без проблем. Модель SK 2-130, тяжелая оснащенная коваными колесами, подходит для плотной сухой почвы.
Перед выбором картофелесажалки смотрите не только на ее вес и характеристики, но и на колесную базу и дорожный просвет, потому что у почвы тоже есть свои свойства, она бывает:

• мягкая;
• рыхлая;
• болотистая;
• сухая;
• твердая;
•  каменистая.

Некоторые землевладельцы размышляют, какая картофелесажалка лучше: автоматическая или полуавтоматическая.

Что ж давайте рассмотрим и тот и другой вариант.

Полуавтоматическая модель требует обязательного присутствия помощника тракториста, так как нежно регулировать процесс распределения картофеля и минеральных удобрений.

Работа, конечно, идет быстрее, так как водителю не нужно отвлекаться и регулировать процесс, но обязательное наличие оператора это минус. Агрегат подойдет небольшим хозяйствам, где могут помогать ваши члены семьи.
Автоматическая модель подходит для крупных хозяйств, где на каждую единицу техники выделен один человек.

Вам нужно только присоединить и отрегулировать настройки. Главное не забывайте вовремя досыпать семена картофеля.

Чертежи и размеры картофелекопалок для минитрактора

Самодельную копалку для картошки на минитрактор своими руками изготавливают по схеме. На чертеж наносят размеры, название деталей.

Барабан изготавливают из стальных прутьев сечение 0,6-1 см

Для плуга многие мастера применяют старую сельхозтехнику или стальной лист. Для подвеса используют швеллер. Предусматривают регулятор погружения лемеха и угла захвата.

Колеса для прицепа специалисты рекомендуют использовать усиленные, для тачки или мотоблока.

Лемех для веерной картофелекопалки изготавливают из цельного листа железа. Его выгибают, придавая форму ласточкиного хвоста. Подготовленные детали приваривают к тыльной стороне наконечника.

Веерная конструкция пригодна для малых площадей, земля взрыхляется, и картофель поднимается на поверхность грядки

Несущую раму для грохотной картофелекопалки делают с упором на две точки. Колеса регулируют высоту над грядой. Подвес действует как тяговое устройство. Вал мотоблока приводит в движение редуктор, подсоединенный к колесам. Тяга под воздействием кривошипно-шатунного механизма выполняет вибрирующие движения. Шлицевое крепление приводит в работу лемех и систему грохот.

Грохотная картофелекопалка сложна в изготовлении, но ее производительность в два раза выше, чем у веернойВажно! Во время дождя возникает необходимость изменять угол работы для глубины погружения лемеха. Чтобы избежать проблем, устанавливают винтовую тягу для регулировки.
Вибрационная картофелекопалка просеивает клубни по движению мотоблока вперед-назад

Чтобы транспортер двигался, его подвешивают на качающиеся шарниры. Привод вибратора делают из эксцентрика. Его соединяют со шкивом при помощи вала. Ременной передачей крепят колесо на шкив.

Веерная картофелекопалка самая простая в изготовлении, требует мало материала и затрат времени

Преимущества и недостатки оборудования

Самым главным преимуществом картофелевыкапывателя является повышение производительности. Такие устройства позволяют собрать урожай в кратчайшие сроки с минимальными затратами времени и усилий.

Еще один плюс использования картофелекопалки – минимальные потери урожая, ведь она позволяет снимать целый пласт почвы со всеми клубнями, даже самыми мелкими.

Недостатком механической картофелекопалки являются повреждения целостности кожицы клубней, что сокращает срок хранения урожая.
Также к минусам можно отнести высокую стоимость таких устройств, особенно тех, которые относятся к активному навесному оборудованию (ременный привод или ВОМ).

Несмотря на конструктивные отличия разных видов картофелекопалок, все они справляются с задачей сбора урожая лучше, чем простая лопата.

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблока на вибрационной основе, нам пригодятся:

•        Опорная конструкция — металлически швеллер;
•        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
•        Стальные или железные уголки из металлопроката;
•        Стальные или железные прутья, желательно небольшого диаметра;
•        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока — мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки

Важно то, что колеса нужно использовать с широкой шиной

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Какие инструменты и материалы потребуются для изготовления копалки

Чтобы конструкция, изготовленная своими руками, получилась надежной и долговечной, необходимо правильно подготовить материал. Металл для влажных почв выбирают толщиной не менее 6 мм. Для каменистого грунта – 7 мм. Для нормального легкого чернозема – 5мм. Также готовят следующие инструменты и материалы для изготовления картофелекопалки своими руками:

• болгарка;
• сварочный аппарат;
• дрель;
• карандаш;
• сантиметр;
• угольник;
• лист стали толщиной 5-7 мм;
• металлический профиль;
• болты 10-12 мм в диаметре;
• стальной прут сечение 8-10 мм;
• колеса.

При выборе колес отдают предпочтение широким моделям, чтобы передвижение по земле было легким. Резиновые подходят для рыхлых песчаных почв. Для влажного грунта подойдут колеса с тракторными протекторами. Они не буксуют. Недостатком является большой вес. Металлические колеса выбирают для каменистой почвы. Чтобы облегчить работу лемеха, они утяжеляют конструкцию и не сбиваются с курса.

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

• транспортерные;
• грохотные;
• универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

• подхватывание земли и ее подача на специальный стол;
• просыпание почвы через щели под влиянием вибрирующего стола;
• высыпание клубней с противоположной стороны на почву.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

• высадку клубней;
• подъем целины;
• окучивание растений;
• сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

https://youtube.com/watch?v=5yi5oZZdknQ%3Ffeature%3Doembed

https://youtube.com/watch?v=mdlVzGgXa6o%3Ffeature%3Doembed

https://youtube.com/watch?v=gGm_Jz5fZFE%3Ffeature%3Doembed

Как сделать веерную картофелекопалку для минитрактора своими руками

Работы по изготовлению агрегата ведут по чертежу для выбранной модели. Веерную прицепную самодельную картофелекопалку для минитрактора своими руками делают по инструкции:

1. Из профиля и швеллера делают раму. Из материалов выпиливают детали по чертежу и сваривают их между собой.

   На раме держится вся конструкция, ее длина 1,2 м
2. От верхней части отступают 30 см и приваривают еще один отрезок профиля для установки регулировки.

   Механизм регулировки угла погружения и заглубления плуга упрощает работу картофелекопалки в дождливые дни
3. Начиная с одного края, поочередно приваривают стойки через 10 см друг от друга. Первую длиной 50 см, вторую длиной 40 см, третью длиной 30 см.

   К стойкам приваривают каркас для решетки из прутьев
4. Опоры соединяют между собой швеллером.

   После сварочных работ соединение принимает форму треугольника
5. Из металла вырезают пластину и выгибают ее в форме лемеха. К треугольнику приваривают плуг шириной 30 см с двух сторон. Болтами 10 мм крепят лемех к элеватору.

   Лемех можно изготовить из заточенных пластин, старого плуга или трубы сечением 20 см
6. Стальной прут приваривают к основанию через 4-5 см. Работы начинают со стороны пластины.

   Чтобы картофель не проваливался на гряду, по бокам к пруту приваривают листовой металл
7. На решетку приваривают валы, которые регулируют вращение колес и позволяют решетке вибрировать.

   Элеватор можно изготовить из готового сетчатого барабана
8. Собирают колеса, диски, стержень и роликовые цепи.

   Редуктор крепят подшипниками к стержню

Лопата «Пахарь»

Сейчас выпускается 2 модификации ручного культиватора «Пахарь». Самая покупаемая модель весом 4,5 кг и шириной рамы с 5 зубьями — 350 мм. Длина же этой рамы — 780 мм. А вот черенок покупают отдельно.

Фото 3. Чудо-лопата «Пахарь».

Механизм инструмента «Пахарь» прост, но эффективен. Поднятие почвы осуществляется как рычагом. Причем основная нагрузка здесь на ноги: ими при работе вдавливают вилы в землю. Поднимают грунт усилием рук — именно это разгружает спину. Поэтому пожилые овощеводы с болями в спине предпочитают исключительно эту модель. Принцип работы подскажут чертежи. Здесь 2 встречные вилы скрещиваются и разрыхляют почву, не переворачивая ее. Глубина такого рыхления оптимальна — до 20 см.

Копают с шагом менее 20 см, но вперед спиной. Впрочем, на тяжелом грунте шаг пусть будет вполовину меньше. Пожилым огородникам стоит погружать эти вилы неглубоко, если земля твердая.

Обычно вдавливают копалку нажатием на рабочие нижние вилы. Тогда зубья уходят в грунт не только усилием ног, но больше — весом тела, когда корпус наклоняется вперед. Этот рабочий режим почти не утомляет и тазобедренный сустав.

Принцип работы картофелекопалки

Картофелекопалка для мотоблока своими руками, сделанная согласно чертежам, должна обладать определенными характеристиками. Если это будет ручная картофелекопалка, то она должна иметь соответствующий привод. Перед выполнением работ следует рассчитать бюджет мероприятия и определиться со способом обработки земли агрегатом.

Картофелекопалка своими руками, сделанная для проведения работ на земельном участке, имеет простой принцип. Конструкция включает 2 стальных ножа, необходимых для разрезания земли. Клубни, собранные ножами, вместе с грунтом поступают по специальной транспортной решетке в бункер для сбора овощей.

Картофелекопалка вибрационная в процессе работы отделяет клубни от почвы. Свой урожай можно сваливать на грунт рядом с агрегатом, если на устройство бункера не хватило специального материала. Отдельные элементы конструкции из металла могут соединяться 2 способами:

• на основе электрической или газовой контактной сварки;
• крепежными деталями (болтами, гайками, контргайками).

Эти способы обеспечивают прочное соединение деталей из металла. Соединения с помощью болтов обладают разными преимуществами перед сварными швами, поскольку картофелекопалку можно с легкостью разобрать при необходимости.

Чтобы соединить отдельные части, не нужно тратить время на выполнение работы со специальным инструментом. Необходимо подготовить лишь дрель со сверлом и пару ключей. Самодельные картофелекопалки выполняются из металлического листа толщиной 5-7 мм. Именно такие размеры способны гарантировать высокий уровень прочности всей конструкции.

Картофелекопалка для минитрактора не обладает слишком большим весом, что существенно облегчает копание грунта. Для работы с твердыми почвами следует использовать копалку, имеющую больший габарит. Она тяжелее, поэтому лемех лучше врезается в грунт и выворачивает наружу пласт почвы с овощными клубнями.

Нюансы

Сделать транспортерную картофелекопалку крайне сложно. Для успешного результата мастер должен владеть сварочным аппаратом, иметь развитые технические навыки и на должном уровне понимать и разбираться в комплектующих деталях. Все равно потребуется купить множество деталей, поскольку сделать их вручную невозможно.

В данный момент на рынке металл, особенно подходящий, нужной толщины, стоит дорого. Изучив чертеж и высчитав все затраты на создание картофелекопалки, многие приходят к выводу, что приобрести заводскую модель намного проще, чем сделать самодельную, но все же иногда для определенной почвы требуется специальная техника. Если вы верите в свои силы – можете приступать к созданию индивидуального устройства для помощи в сборе урожая.

Наверное, в мире еще не придумали более удобного инструмента для минитрактора, который способен легко собирать урожай картофеля. Это устройство простое в применении, работать с ним не только комфортно, но и быстро. Для того, чтобы сделать данную технику, нужно тщательно изучить чертеж картофелекопалки для минитрактора. Стоит отметить, что редко у кого выходит сделать схему самому, особенно не имея должных навыков и соответствующего образования.

Иногда профессионалу стоит только взглянуть на картофелекопалку или на чертеж, и у него уже возникают новые идеи. Да и обычным огородникам удается смастерить минитрактор для картофеля.

Виды

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Как отрегулировать картофелекопалку на минитрактор

Если плуг заходит слишком глубоко, значит, неверно отрегулирован угол погружения в грунт. В результате транспортер будет забит землей и затормозит работу.

Чтобы отрегулировать величину погружения, вращают винт в сторону уменьшения угла. На транспортере выбирают наиболее подходящее положение и устанавливают в выбранное отверстие раму.

Чтобы раму во время работы не перекашивало, регулируют болты прицепа. Они установят трактор и картофелекопалку на одну ось.

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

https://youtube.com/watch?v=5yi5oZZdknQ%3Ffeature%3Doembed

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле. Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.

Самостоятельное изготовление картофелекопалки

Наиболее удобной качественной моделью будет вибрационная картофелекопалка для минитрактора. В этом разделе приводится инструкция по её изготовлению. В процессе самостоятельного создания этого агрегата нужно учитывать, что долговечность механизма обеспечивается качеством используемой стали и прочностью соединений. Последнее может достигаться болтовыми соединениями или сварочными.

Рама

Основой, на которой нужно будет закрепить всю конструкцию в этом устройстве, является прямоугольная рама. Её делают из трубы квадратного сечения 4 на 4 см. Её сваривают таким образом, чтобы получился прямоугольник размером 80 на 100 см.

На этой раме нужно установить крепления, идущие вниз. На них будут прикреплены лемех, вибрационная решётка и держатели для колёс. Сверху на ней будет установлен механизм, который будет обеспечивать вибрацию корзины.

Лемех

Этот нож будет поднимать в корзину картошку, перемешанную с землёй, предназначенную для обработки. Крепления для него находятся по бокам в передней части рамы. Лемех обычно представляет собой полосу крепкой стали, которую необходимо согнуть соответствующим образом. При этом середина должна быть расположена горизонтально, края – смотреть вверх. Передний край лемеха должен быть хорошо подточен.

Колёса

Здесь они являются не только средством передвижения, но и позволяют настроить глубину погружения лемеха. Ступицы присоединены к вертикальным металлическим трубам сечением 3 на 3 см.

К задней части рамы с боков приваривается два квадратных отрезка трубы, расположенных вертикально. Сечение у них должно быть 4 на 4 см. Вертикальные стойки от колёс продеваются в эти трубы и фиксируются с помощью болтов. Колёса находятся на оси, которая, кроме них, больше ни к чему не присоединена.

Если у владельца есть желание увеличить глубину, на которой работает лемех, то для этого достаточно сдвинуть вертикальные стойки колёс немного вверх. Если потребуется уменьшить такую глубину, то высоту колёс нужно будет откорректировать в противоположном направлении.

Обратите внимание! Желательно приготовить для работы хотя бы две пары колёс. Первая из них должна быть на резиновом ходу. Она подойдёт в том случае, если придётся работать на мягкой или влажной почве. Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая.

Сетка

Она состоит из металлических прутьев, расположенных параллельно друг другу. Расстояние между ними таково, чтобы между ними не могли выпасть картофелины. В сетке прутья расположены параллельно направлению движения. В поперечном направлении они скрепляются узкими стальными полосками, к которым прутья должны быть приварены. Их края изогнуты вверх и крепятся к специальным держателям, которые присоединены к механизму, обеспечивающему вибрацию корзины.

Сетка для картофелекопалки

Сцепление с минитрактором

Спереди к раме при помощи сварки прикрепляется механизм, предназначенный для присоединения к минитрактору в качестве подвески.

Если при использовании обычной картофелекопалки на ней собираются корни сорняков и остатки ботвы, от чего мотоблок периодически нужно останавливать для чистки, можно переделать ее на две стойки, и проблема полностью уйдет. С модернизированной копалкой работать станет в разы легче и быстрей. Такая оснастка подойдет только в том случае, если картофель располагается в гребне ряда, и не углубляется в плотные нижние слои грунта.

Материалы

• стрельчатая культиваторная лапа;
• лапы бритвы КРН правая и левая;
• полоса 40х4 мм;
• арматура 8-10 мм;
• болты М10 с гайками – 2 шт.

Процесс изготовления картофелекопалки

В конструкции данной картофелекопалки основную нагрузку возьмет на себя стрельчатая культиваторная лапа без стойки. По бокам к ней привариваются по лапе бритве. Расстояние между их краями делается таковым, чтобы картофелекопалка захватывала весь ряд и имела небольшой запас по ширине.
К лапам бритвам привариваются полосы длиной 450 мм, как у стандартных стоек. Перед этим в них на верхней половине делаются отверстия сверлом 10 мм с шагом несколько сантиметров, чтобы иметь возможность менять глубину.
Далее сваривается веер. Для этого нарезается арматура на куски длиной 30 см. Достаточно 7 штук. Затем они привариваются за сращенной лапой. Одна арматура идет по центру, остальные симметрично по бокам с одинаковым отступом, но не шире средней картофелины. Веер приваривается с небольшим уклоном вверх.

Затем делается траверса для крепления стоек лапы. Ее можно сварить в виде П-образного профиля из 3-х полос. По центру траверсы просверливаются отверстия для возможности ее крепления на подвеску вместо опоры сошника. Если в вашем мотоблоке используется другой тип крепления, то нужно модернизировать конструкцию под него.
По краям траверсы привариваются крепления под стойки. Они свариваются из полосы. Сбоку сквозь крепления просверливается по отверстию. При установке в них стоек, нужно совместить отверстия, и застопорить лапу болтами с гайками.

Перед использованием копалки важно тщательно зачистить сварные швы между стрельчатой лапой и бритвами. Также желательно убрать ржавчину, чтобы картофелекопалка лучше скользила. Затем она устанавливается на подвеску.
Для удобство использования скашиваем уже ссохшиеся стебли картофеля.

И начинаем проходить рядами. Картофелекопалка этой конструкции идет прямо, она меньше норовит сместиться в сторону при встрече с большими корнями от сорняков, а главное она не забивается.

Но чтобы она работала хорошо, важно при посадке картофеля не углублять его. Он должен располагаться в гребне. В таком случае копалка не будет резать клубни, и всех их вытряхнет вверх.

Далее просто остается просто собрать урожай.

Весь картофель остается на открытой поверхности.

Смотрите видео

При вырывании картофеля мотоблоком оптимально использовать картофелекопалку с грохотом. Она складывает все клубни сверху, поэтому при их сборе не нужно копаться в грунте руками. Сделать очень простую копалку с грохотом можно самостоятельно.

Материалы

• трубы разного диаметра;
• швеллер;
• шлицевая втулка на вал отбора мощности;
• диск или листовая сталь 4 мм;
• подшипники сферические самоцентрирующиеся под вал 30 мм;
• натяжной ролик или шкив;
• корпус с подшипниками и валом;
• прут 12 мм;
• вал 30 мм;
• колеса – 2 шт.

Процесс изготовления картофелекопалки

Для обеспечения работы механизма необходимо сделать эксцентрик. Для этого конец вала из корпуса с подшипниками необходимо расточить под диаметр имеющегося шкива со смещением центра. Также в торце просверливается отверстие, и нарезается резьба. На обратной стороне вала делается проточка для соединения с переходной втулкой, которая позволит подключиться к шлицам вала отбора мощности мотоблока.

Затем доработанный вал обратно устанавливается в корпус с подшипниками.

На ровный конец вала напрессовывается переходник, который стыкуется со шлицевой втулкой. Для предотвращения проворачивания соединения оснащаются штифтами.

Из труб сваривается сцепное для подключения к валу отбора. Можно просто срезать эту часть от ненужной навески. Сцепное устанавливается на мотоблок, и к нему подключается шлицевая втулка с эксцентриком.

Относительно полученных замеров собирается оставшаяся часть корпуса. Для этого удобно использовать 2 отрезка швеллера. К ним прикручивается корпус эксцентрикового механизма. Затем швеллеры свариваются со сцепным перекладинами и косынками. Сбоку швеллеров прикручиваются подшипники снизу и сверху для вертикального вала.

Далее нужно установить на эксцентрик шкив, и соединить его тягой с подошвой вертикального вала. К подошве приваривается нож для вырывания клубней.

Далее на лапу наваривается веер из прутка 12 мм. По бокам швеллеров делаются регулируемые стойки, на которые прикрепляются колеса.

Картофелекопалка упрощенной конструкции готова к использованию. Работает она так же как и более громоздкий и сложный грохот, но делается быстрее, требует меньше материала. Желательно при ее изготовлении вынести колеса как можно дальше назад, чтобы облегчить управление мотоблоком, так как из-за короткой базы он пытается увильнуть в сторону из ряда.

Смотрите видео

Виды

Картофелекопалки используют на рыхлых и средне уплотненных грунтах. Агрегаты для копки картофеля различаются:

• размерами;
• особенностями конструкции;
• шириной рабочей полосы;
• требованиями к очистке поля от сорняков;
• способами очистки клубней от земли.

Своими руками мастера делают картофелекопалки нескольких видов. Наиболее популярны веерные и грохотные агрегаты. Более опытные мастера делают транспортерные и барабанные копалки для картофеля.

Картофельные ряды на полях, обрабатываемые с помощью тракторов и мотоблоков, должны быть ровными. Между рядами оставляют достаточно места для движения колес сельскохозяйственных машин.

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа – более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек. Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.
Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Самостоятельная сборка своими руками

Для сборки вибрационного устройства копки картошки необходимы следующие материалы: уголок из толстого металла (сечение 60х40) или швеллер для изготовления рамы, толстый стальной лист (6-8мм), металлический прут или арматура.

Дополнительно для выкапывателя понадобятся:

• крепления-расходники (болты/гайки/шайбы);
• труба из стали (диаметр — 300мм);
• широкие стальные или резиновые колеса.

Стальные колеса самоделки картофелевыкапывателя уступают резиновым по эффективности и проходимости

При выборе резиновых колес обратить внимание на толщину протектора, ширину камеры – чем шире, тем устойчивей, проходимей будет модель

Процесс изготовления и сборки культиватора:

1. Из уголков или швеллеров сварить основной каркас устройства.
2. Из стального листа сделать отрезки для укрепления рамы.
3. Раму соединить болтами или сваркой с укрепительными «косынками».
4. Затем сварить решетку из прутов/арматур и полос стали.
5. К решетке прикрепить вал, отвечающий за вибрацию работающего копательного агрегата.
6. После элеватор закрепить в каркас сваркою и болтами.

Из куска стальной трубы сделать лемех-нож, вырезать с помощью болгарки. Внизу лемех остро заточить. Нож соединить с элеваторной и рамой толстыми болтами (диаметр — 10мм).

Теперь сделать колесный крепеж. Умельцы рекомендуют закреплять вал для колес на стойках каркаса, но также можно колеса установить независимо друг от друга с каждой стороны рамы на ступицах. Завершение процесса сборки — это монтаж колес на вал или на ступицы рамы.

Веерная для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

• Копалку прицепляют к мотоблоку.
• Лемех острым концом взрыхляет землю.
• Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
• Земля отделяется от клубней и сыплется на пашню сквозь прутья.
• Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Копка веерной копалкой допускает наличие на поле редкого и невысокого сорняка. Картофельную ботву перед уборкой урожая скашивают.

Делаем веерный вариант своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

• листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
• болты диаметром 10-12 или более мм;
• стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
• круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

• В средней части лемеха сверлят два отверстия для крепления к стойке.
• К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
• К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
• К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
• Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Какие инструменты и материалы потребуются для изготовления копалки

Чтобы конструкция, изготовленная своими руками, получилась надежной и долговечной, необходимо правильно подготовить материал. Металл для влажных почв выбирают толщиной не менее 6 мм. Для каменистого грунта – 7 мм. Для нормального легкого чернозема – 5мм. Также готовят следующие инструменты и материалы для изготовления картофелекопалки своими руками:

• болгарка;
• сварочный аппарат;
• дрель;
• карандаш;
• сантиметр;
• угольник;
• лист стали толщиной 5-7 мм;
• металлический профиль;
• болты 10-12 мм в диаметре;
• стальной прут сечение 8-10 мм;
• колеса.

При выборе колес отдают предпочтение широким моделям, чтобы передвижение по земле было легким. Резиновые подходят для рыхлых песчаных почв. Для влажного грунта подойдут колеса с тракторными протекторами. Они не буксуют. Недостатком является большой вес. Металлические колеса выбирают для каменистой почвы. Чтобы облегчить работу лемеха, они утяжеляют конструкцию и не сбиваются с курса.

Общее описание картофелекопалок

Как понятно из названия, картофелекопалка относится к навесному оборудованию и нужна для выкапывания картофеля. Благодаря работе устройства, которое закрепляется на тракторе или мотоблоке с помощью специальной сцепки, существенно упрощается процесс уборки картофеля. Принцип любой картофелекопалки заключается в том, что она глубоко проникает в землю, вытягивает из нее картофельные клубни и оставляет их на поверхности. Человеку остается только собрать уже чистый картофель.

Так как время уборки с использованием таких приспособлений существенно сокращается, то окупить приобретение подобного агрегата можно довольно быстро.

Грохотная

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым.

Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

• Захват полосы составляет 38-40 см.
• Глубина проникновения ножа в почву — 20-25 см.
• Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
• Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
• Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.
