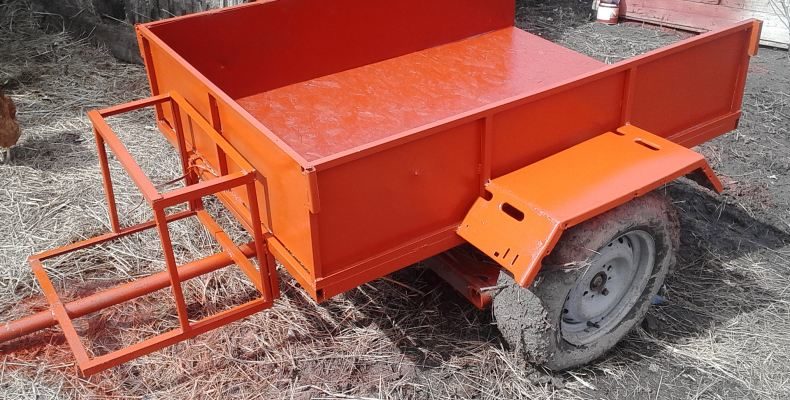

Как сделать прицеп к мотоблоку своими руками схемы чертежи фото

Как сделать прицеп для мотоблока своими руками? Схема сборки от начала и до конца корпусной рамы, ходовой части, тормозов и кузова

При ведении частного хозяйства большую пользу способен принести мотоблок в качестве многофункциональной техники. Занимаясь обработкой земельного участка, хозяева с его помощью выполняют разнообразные задачи, а также могут перевозить достаточно большие грузы.

В этом случае незаменима тележка для мотоблочной части. В свободной продаже не всегда удается отыскать модель, подходящую по стоимости и качественным показателям.

Есть альтернативный вариант – собственноручно справится с изготовлением надежного прицепа. Затрат, при этом, потребуется немного, как и потраченных усилий.

Конструктивные особенности

Условно подобная телега состоит из нескольких основных элементов:

Предварительно рекомендуется продумать свой вариант конструкции с учетом каждой мелочи. После просчета надлежащих размеров, составить детальный чертеж.

Необходимо также продумать отдельные нюансы:

По окончании проектирования будущего изделия, подбираются необходимые материалы. Затем предстоит заняться работой очистки от грязи и ржавчины заготовок.

Если это необходимо, они подгоняются под определенные размеры, например, подрезаются. Когда работы закончены, рекомендуется покрасить прицеп.

Возможные вариации

Разновидности прицепов связаны со способностью модели обеспечивать транспортировку определенного груза:

Как собирается рамная часть

Самое простое, что можно предложить в качестве рамы – выполнить соединение металлического профиля или обычного трубного отрезка с осевой частью для колес.

Вариант считается оптимальным для прицепа с небольшими размерами. Основной кузов будет прикрепляться непосредственно к самой рамной детали. Тележка станет более мощной.

Увеличатся показатели надежности, если рама сваривается из уголков наряду с трубами. Их сечение может оказаться прямоугольной формы или округлой.

Осевая установка

Изготовить ось для крепления колес можно собственноручно. Для этого пригодится стержень из стали.

Вариант с одной осью надел одним существенным недостатком. У него смещенный центр тяжести. Это дает довольно большой риск переворачивания кузовной части, а также увеличивает вероятность технической поломки.

Если грузы предстоит перевозить немалые, желательно остановится на проекте с двумя осями. Все значимые детали наряду с креплениями останутся теми же, что и в проекте с одной осью.

Прицепной кузов

Для его выполнения на практике чаще всего пользуются листовым металлом или досками из дерева. Добавить прочности помогут ребра жесткости. Они обычно располагаются понизу и с боков.

В деревянных моделях укрепляют угловые соединения при помощи уголков из металла. На заднем борту желательно предусмотреть наличие петель. Такая особенность позволит беспроблемно его откидывать. Для самосвального агрегата – это важный момент.

Сиденье. Сцепка

Когда завершены все основные работы, а также проведено закрепление основных узлов, предлагается заняться сборке оставшихся элементов. В первую очередь это касается сиденья и сцепки.

Для сцепки пригодится труба, от которой отрезается три куска. Также потребуется прицепной механизм, своеобразный тройник. Его специально разрабатывают под узел мотоблочной сцепки. К раме механизм прикрепляется болтами.

Прицеп самосвального типа

Он выполняется путем приваривания к балкам традиционных шарниров от дверного проема. Их называют «капельками».

Чтобы в процессе движения кузов не смог опрокинуться, его предлагается закрепить. Для этого просто приваривается дверная защелка к краю на раме.

Получается идеальное решение для ряда моделей. К примеру, Ока, Нева МБ-1, МТЗ, Нева МБ-2 и прочим.

Тормоза

Правила техники безопасности предусматривают наличие тормозной системы для прицепа к мотоблоку. Груженую технику не всегда просто так остановить при наличии уклона.

Самостоятельное оборудование потребует наличие деталей и специального инструмента:

Для отдельного колеса делаются тормозные приспособления. Тогда в процессе торможения прицеп не будет заносить.

Тросики предстоит снять еще до начала установки. Это делается с целью выполнения требуемой проточки. Когда она закончена, барабаны с готовой проточкой надеваются на ступицы.

Крепятся они с задней стороны. То пространство, которое образовалось промеж дисковых реберных частей необходимо закрыть. Для этого вполне уместно воспользоваться спицами.

Барабан предстоит установить на оси. Затем он фиксируется, для чего на практике используются втулочные элементы. Необходимо предотвратить детальное смещение, поэтому к основной оси приваривается кусок от уголка.

Когда барабаны полностью закреплены, к участку управления потребуется протянуть тросы. Как и система стояночного автомобильного тормоза, место управления выполняется из наиболее подходящих подручных средств.

Фото как сделать прицеп для мотоблока своими руками

Прицеп для мотоблока, вещь нужная, а порой даже необходимая в частном хозяйстве. В данном материале рассмотрим, как сделать прицеп для мотоблока своими руками, ориентируясь на чертежи и описание к ним.

На схеме ниже, самодельный прицеп к мотоблоку, способный перевозить груз весом более 400кг, но обо всем по порядку. Прицеп оснащен водительским местом, он неприхотлив в эксплуатации и довольно прост в изготовлении.

Прицеп к мотоблоку — приступаем к изготовлению

Прицеп для мотоблока: 1 — кронштейн навесных орудий мотоблока «Электроник», 2 — консоль, 3 — водило, 4 — подножка (доска 20мм), 5 — сиденье водителя (доска 20мм), 6 — рама, 7 — кузов (доска 20мм), 8 — балка опорная (брус 50×50мм, 3 шт.), 9 — болт М8, 10 — кольцо упорное (труба 58×4), 11 — колесо (от мотоколяски СЗД, 2 шт.). – общ. Вид

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

— Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

— Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

— При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема «Тележка для мотоблока своими руками».

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 — консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Самодельный прицеп к мотоблоку видео подборка

Так же, представляем видео, на которых показано как сделать прицеп для мотоблока своими руками на опыте людей справившихся с эти делом.

Дополнительные чертежи самодельного прицепа

Дополнительные материалы с подробным описанием и схемами отдельных узлов прицепного усройства для мотоблока, помогут определиться с конструкцией и дадут представление о этапах сборки.

Чертеж общего вида

1 — корпус шарнирного узла; 2 — дышло (труба 43x43x5); 3 — подножка (рифленый лист (сталь.)s5); 4 — рама (труба 43x26x5); 5 — багажник (крышка-сиденье условно не показана); 6 — борт (стальной лист s1,5); 7 — поручень (труба 21×1,5); 8 — стойка (труба 18×1,5, 8 шт.); 9 — дно (стальной лист s1,5); 10 — корпус полуоси (2 шт.); 11 — косынка (лист (сталь) s5, 6 шт.); 12 — вкладыш борта (проволока диаметром 3мм); 13 — стенка ящика, задняя (лист (сталь) s1,5).

Поворотный узел прицепа

1 — корпус; 2 — подшипник 180205Е(2шт.); 3 — ось; 4 — дышло прицепа; 5 — шайбы; 6 — гайка М20х1,5; 7 — шплинт; 8 — втулка распорная; 9 — вилка шарнирного узла мотоблока.

Сиденье-крышка и багажник

1 — обивка (искусственная кожа); 2 — поролон; 3 — петля шарнира (2 шт.); 4 — основание (фанера/двп s12); 5 кант (алюминиевый профиль); 6 — ящик багажника (лист (сталь)s1,5); 7 вкладыш борта (проволока диаметром 3мм); 8 — стенка ящика, задняя (лист (сталь) sl,5).

Ходовой узел

1 — полуось; 2 — подшипник 206 (2 шт.); 3 — сальник (войлочное кольцо); 4 — корпус полуоси; 5 — втулка распорная; 6 — стопор (винт М8, 2 шт.); 7 — пружинное кольцо, упорное; 8 — ось прицепа (труба 49×4,5); 9 — рама.

Педаль тормоза

1 — ось; 2 — подножка; 3 — педаль; 4 — амортизатор (резиновое кольцо); 5 — дышло; 6 — пружина возвратная; 7 — рычаг педали; 8 — кронштейн крепления главного тормозного цилиндра.

Устройство гидравлического тормозного привода: 1 — педаль тормозная; 2 — цилиндр тормозной, главный; 3 — штуцер присоединительный; 4 — трубопровод; 5 — тройник; 6 — скоба (полоса 60×14, s2); 7 — втулка резиновая.

За последнее десятилетие мотоблоки стали незаменимым помощником в различных сферах деятельности, но наибольшую популярность они заработали в сельском хозяйстве.

Преимущество такой спецтехники заключается в том, что мотоблок можно оснащать различными дополнительными узлами, которые выполняют огромный спектр работ. Более того, если к мотоблоку добавить прицепное устройство, то он становится полноценным, небольшим грузовиком, который может транспортировать разнообразные грузы.

Такое транспортное средство является настоящим спасательным кругом для многих фермеров. Он позволяет сэкономить много времени, а также средств на покупку хозяйственного транспорта или его аренде.

Характеристики стандартных прицепных механизмов

Мотоблок, сделанный на производстве имеет, как правило, стандартные характеристики и размеры, поэтому прицеп для мотоблока также желательно подбирать исходя из определенных параметров:

Цены на телегу для мотоблока могут быть существенными, поэтому многие хозяева, занимающиеся сельским хозяйством, с целью экономии пытаются сделать прицеп для мотоблока. Постройка подобного прицепа дело не сложное, но все ровно к этой работе необходимо тщательно подготовиться, учесть возможные нюансы и углубится в технологию дальнейшего изготовления.

Зачастую для самодельного прицепа к мотоблоку берут листы из стали или оцинкованные аналоги. Иногда еще используют специальный надежный пластик. Естественно, металлические листы имеют больший срок службы, но пластиковые аналоги обойдутся в меньшую сумму.

Когда материал для самодельной тележки для мотоблока выбран можно начинать составление чертежа, и схем всех несущих элементов: рабочий кузов, водительское кресло, а также рама.

Чтобы выполнить такую работу – не нужно являться конструктором-механиком, но предварительный набросок должен быть составлен грамотно.

Почему необходимо тщательно подготовится? При создании тележки для мотоблока нужно начертить модель, указать на все сложные участки, определится с габаритами, а также учесть все узлы и соединительные детали. В чертеже должны быть предусмотрены ходовые и несущие элементы.

Место для водителя должно быть правильно соединено с основным модулем, а также с поворотным узлом. Присоединять все необходимые узлы непосредственно к мотоблоку необходимо при помощи тупиц и консоли. Нужно изготовить цепной механизм (осевой стержень).

Верхняя ось будет служить опорой, а узел поворотного механизма должен вращаться вокруг оси на подшипниках, которые должны быть защищены качественным антипыльником. Все пустоты вокруг таких подшипников обязательно должны быть заполнены смазочной смесью.

Собираем ходовую часть

Для создания удобного водительского кресла много деталей вам не понадобится. Части, которые испытывают большую нагрузку, это поворотник, а также дышло, поэтому их необходимо укрепить ребрами жесткости. Чтобы прикрепить водительское место к мотоблоку – нужен шарнир.

Как говориться «не нужно придумывать велосипед». Отличным вариантом будет конструкция – «труба в трубе». Благодаря такому соединению получается подобие шарнирной системы, благодаря чему колесная база водительского места самостоятельно поворачиваться. Такое соединение снижает вероятность деформации тележки для прицепа.

Устанавливать водительское место к центральной трубе следует на болты, а также шпильки и контргайки. Предварительно выточите в трубе продолговатое отверстие для качественного фиксирования болта, и свободного вращения.

Рессоры, навесы и колеса устанавливают от любых автомобилей и мотоколясок, но в строгом соответствии с предполагаемыми нагрузками. Данные детали желательно приварить к балке, окончания при этом нужно присоединить к лонжерону.

Для дышла зачастую берут трубу сечением (60×30 мм), которую нужно приварить к передней части лонжеронов. Лучи краями необходимо приварить к тяговой сцепке. Таким образом выходит некий аналог заводского варианта дышла.

Рама тележки для мотоблока играет роль её несущей конструкции. Габариты и остальные элементы рассчитываются исходя из её размеров. Любые неточности должны быть выявлены и обязательно устранены, потому что в будущем могут возникнуть серьезные проблемы при соединении различных деталей, уголков, труб и швеллера.

1 — раскос (уголок 21×21×З), 2 — рамка сиденья (уголок 21×21×3), 3 — стояк (труба 50×25×4), 4 — стойки сиденья (уголок 40×40×4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40×40×4), 7, 8 — опоры колесной оси правые (уголок 32×32×4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40×40×4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40×40×4), 18 — косынки (s4).

Самым идеальным решением для создания рамы являются прямоугольные трубы с сечением (60×30 мм). А для траверса необходимо использовать квадратный профиль из стали (25×25 мм). Для придания конструкции большей надежности эти элементы необходимо сварить, а также укрепить при помощи специальных поперечников, при этом нужно оставить выступы над лонжеронами.

Для стоек к лицевой части выпусков необходимо приварить с двух сторон продольный профиль. Далее необходимо приварить верхнюю обвязку стоек с поперечным сечением (25 мм).

Выбирать необходимые материалы нужно по определенным характеристикам, которые обеспечивают дополнительную прочность, а также исключают вероятность деформации при повышенных нагрузках. Легкая тележка для мотоблока изготавливается из прямоугольных или круглых труб, а также из металлических уголков.

Чтобы наиболее качественно произвести прикрепление прицепа для мотоблока к его несущей конструкции понадобятся следующие элементы:

Качественная несущая конструкция способна обеспечить необходимый запас прочности, и позволит транспортировать на прицепе тяжелые и крупногабаритные грузы. В случае частого использования прицепа для езды по пересеченной местности такая рама будет отлично справляться с поставленными задачами.

Для обеспечения максимально качественных соединений понадобиться сварочный аппарат, что позволит добиться высокой прочности, а также долговечности.

Создаем каркас

Как сделать прицеп для мотоблока своими руками? Изготавливается такое средство передвижения из листового метала (1 мм), профнастила, досок из разнообразных пород дерева (2 см) и оцинкованных листов. Для изготовления каркаса можно воспользоваться автомобильным кузовом или коляской от мотоцикла.

Проще говоря, для подобных работ подойдут различные материалы, не удорожающие конструкцию. Если кузов создавать из деревянных досок, тогда их стыки необходимо укрепить специальными накладками из металла. Лучше всего подойдут уголки. Крепить такой каркас нужно при помощи болтов и трех опорных рамок.

В случае создания кузова из оцинкованных листов или профнастила следует использовать металлический профиль. Его необходимо тщательно набить по периметру всего днища для обеспечения его защиты от преждевременного выгибания и других видов деформации.

https://youtube.com/watch?v=L72n0nmncxk

Конструкция средних прицепов

Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.

Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.

Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.

Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.

Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.

Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.

Конструкция тяжелого прицепа

Создание таких прицепов подразумевает использование прицепного устройства от автомобиля. Если предварительно подготовит необходимые детали и инструменты, то такая сборка займет примерно 2 дня.

За основу берем ось из швеллера. Габариты телеги для мотоблока рассчитываются из ваших потребностей. Привариваем с двух сторон швеллера переднюю автомобильную полуось, а сверху укладываем профиль. Профиль необходимо уложить по центру конструкции.

По краям швеллера (на стыке торцов с полуосями) уложите трубы длинной 2 метра, таким образом, чтобы стык разделял все трубы пополам. Уложить трубы необходимо параллельно друг от друга. Концы труб нужно перпендикулярно скрепить при помощи уголков.

Таким образом центральный трубный профиль играет роль дышла. От передних углов конструкции необходимо протянуть уголки или профиль, благодаря чему будет обеспечиваться дополнительная прочность. На готовую раму можно устанавливать кузов, а также водительское сиденье. Прицеп для мотоблока необходимо прикрепить к дышлу.

Предполагать, что тележка для мотоблока обойдется вам почти даром не стоит. Цены на материалы и прочие элементы бывают существенными, поэтому придется потратиться. Перед преступлением к работе советуется составить смету, в которую нужно вписывать все расходы.

По статистике тележка для мотоблока может стоять на половину дешевле по сравнению с заводскими аналогами. Но необходимо понимать, чтобы добиться такого результата – нужно провести серьезную работу.

На этапе подготовки к работам нужно тщательно обдумать возможные проблемы, а также заготовить все инструменты и материалы. Производство самодельного прицепа может занять время, поэтому нужно заранее выделить несколько дней. В среднем такая работа занимает одну неделю, но не исключено, что может понадобится и больше свободного времени.
