Описание и устройство снегоуборщика для мотоблока

Основание лыж изготовлено из деревянных брусков, к которым крепятся накладки из пластика. В данном случае использованы короба от электропроводки.

В качестве основной детали поворотного желоба, который отбрасывает снег, используется кусок пластиковой трубы, с диаметром 160 мм. Желоб, который выбрасывает снег, крепится к этой трубе. Ширина лопатки шнека должна быть меньше диаметра желоба, благодаря чему будет осуществятся выброс снега.

Для изготовления рамы используются металлические уголки 50х50 мм. К ним привариваются поперечные уголки 25х25 мм. На них устанавливается быстросъемная платформа двигателя. Поперечные уголки и ручка крепятся болтами М8 на продольных уголках рамы.

В данном случае использовали такой принцип работы снегоуборщика. Колеса ему особо не нужны, только для передвижения по сараю. Поэтому вместо колес установлены лыжи, которые позволяют при наклоне снегоуборщика вперед счищать с дорожек снег. Если наклонить назад, снег можно откидывать поэтапно, в случае небольшого покрова снега. В будущем можно модернизировать в самоходный снегоуборщик с одной широкой гусеницей, особо ничего при этом не переделывая.

После покраски, сделанный снегоуборщик будет выглядеть как фирменный.

В чем заключается суть переделки?

Сборка самодельного бытового снегоуборщика из хозяйственного культиватора популярна из-за возможности готовой самоделки отбрасывать легкий собираемый снег на солидные расстояния. В некоторых случаях они достигают 11–13 м.

При изготовлении агрегата используется минимум пластика – это делает работающие механизмы снегоуборщика более выносливыми. К тому же, практически полностью стальная самоделка гораздо тяжелее и устойчивее на рыхлом снегу при очистке территория с уклонами и подъемами.

Как сделать снегоуборщик из культиватора своими руками – подготовка и правильный порядок действий

Для запуска и регулировки работы самодельного снегоуборщика оператор поочередно подключает валы использованного для сборки культиватора при помощи встроенной в его устройстве ременной передаче.

Возможности снегосбрасывателя роторного типа

С большими объемами снежной массы проще справиться снегосбрасывателю роторного типа. При использовании данного навесного снегоуборщика для мотоблока, обладающего наибольшей производительностью из всех рассмотренных вариантов, удается осуществить забор снега на глубину до 250 мм.

Главными элементами конструкции данной насадки является простой шнек, который сочетается с лопастным колесом. Вращающийся шнек захватывает снежную массу, которая с помощью лопастного колеса перемещается вверх. Снег, проходя через специальный раструб, с силой выбрасывается далеко за пределы расчищаемой дорожки или площадки. Наблюдать за работой роторной снегоуборочной насадки, прицепленной к мотоблоку, очень интересно.

Навесной снегоуборщик для мотоблока роторного типа обладает наибольшей производительностью, поэтому легко справляется с большими объемами выпавшего снега

Важно! В конструкции универсальных  мотоблоков не предусмотрено наличие систем, предохраняющих ротор от попадания камней и льда. Эта опция обязательна для зимней спецтехники. Надо помнить об этом и, управляя мотоблоком, быть внимательным. В противном случае придется заняться ремонтом снегоуборочной насадки.

Готовые решения

Если у вас нет желания или времени сделать снегоуборщик своими руками, можно купить готовые насадки в магазинах Москвы. Среди популярных моделей навесного оборудования выделяют такие:

  • Коммунальная щетка «Торнадо».
  • Беларус 05 09Н МТЗ СН 1М.
  • ЗиД СМ-1, ЗиД СМ-2.
  • Целина (Тип 1).
  • R316t Husqvarna.
  • Pubert r0027.

Изготовление отвальной лопаты из газового баллона

Еще одним из доступных средств для изготовления отвальной лопаты является газовый баллон. Для этого мероприятия непременно потребуется детальная схема. В ней должны быть указаны параметры применяемых запасных частей и порядок их монтирования в единую конструкцию. Работы по созданию проходят в следующем порядке.

  1. Выпустить из баллона излишнее давление, если такое было.
  2. Отрезать с обоих краев крышки таким образом, чтобы ширина соответствовала одному метру.
  3. Разрезать по длине получившуюся трубу на 2 половинки.
  4. Посредством сварочного агрегата связать эти 2 сегмента так, чтобы по высоте отвал получился приблизительно 700 миллиметров.
  5. Держатель для крепления выполняется так. Из толстого железа вырезать косынку. В ней проделать ряд отверстий, чтобы вращать отвал в разные стороны. К косынке приварить отрезок трубы.
  6. Подготовленное изделие приварить к снегоотвалу на уровне местоположения держателя на мотоблоке.
  7. Монтаж осуществляется при помощи цилиндрического стержня.

Толщины стенок баллона хватает, в усилении необходимости нет. Однако низ можно оснастить прочной резиной, которая будет устранять разрыхленный снег и не повреждать укатанную дорогу. Для этого необходимо взять твердую резину от роторных — конвейерных линий.

Ширина резиновой полосы 100×150 мм. В лопате посредством электрической дрели проделать отверстия для фиксации резины. Чтобы основательно зафиксировать резиновую полоску, нужна железная полоса 900x100x3 мм. В металле и в резине просверлить отверстия, заранее наметив по лопате. Зафиксировать посредством болтов.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

  1. Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
  2. Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.
  1. Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
  2. Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
  3. Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
  4. Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
  5. Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
  6. Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
  7. Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
  8. Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
  9. Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Загрузка…

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Важно разработать механизм передачи крутящего момента от вала отбора мощности к исполнительным элементам снегоуборочной машины.

Инструменты для самостоятельного изготовления снегоуборочной техники

Любая работа может выполняться только при наличии инструмента, поэтому желательно иметь:

  • электродрель – без нее невозможно изготовить отверстия заданного диаметра в нужных местах;
  • заклепочник – поможет создать прочные неразъемные соединения в листовом материале;
  • электросварочный аппарат – потребуется для сварки каркаса, а также отдельных агрегатов;
  • углошлифовальная машинка – будет использована для отрезания заготовок из стали, а также зачистки сварных соединений;
  • ножницы по металлу;
  • мерительный инструмент – используется для разметки и контроля параметров деталей, а также всего снегоуборщика (обычно достаточно штангенциркуля, рулетки и линейки);
  • ручной инструмент для фиксации деталей и временного крепежа – позволит производить работы качественно и с минимальными затратами сил;
  • стапель – даже простейший, изготовленный из деревянных брусков, поможет упростить процесс сборки, конструкция снегоуборочной машины имеет пространственную конструкцию, которую нужно собирать, фиксируя отдельные детали и узлы в разных местах.

Как бороться с большими снежными завалами?

Если снег уже мокрый или лежит достаточно долго, то полностью удалить его жесткими вращающимися щетками невозможно. Потребуется специальная лопата для снега. Она имеет подвесную конструкцию и оснащена специальными ножами, упрощающими работу.

Если использовать такую насадку к мотоблоку, он из далека будет схож с небольшим бульдозером. По техническим возможностям также прослеживаются несомненные преимущества: взрыхление слоя снега с последующим захватом и перенесением в отвал происходит очень просто.

Специальная лопата снегоуборщика

Нижняя грань лопаты обязательно обивается резиновой лентой. Это помогает защитить поверхность дороги и само устройство от возможных механических повреждений. Снежная лопата прикрепляется к устройству за счет универсальной сцепки. За один раз поверхность очищается на 1 м в ширину.

При работе есть возможность установить отвал вертикально, а также переместить в 3 направлениях. Мотоблок, который работает с такой лопатой, может перемещаться со скоростью 2-7 км/ч. Не забывайте, что данный агрегат рассчитан на мотоблок Крот, но если вы не имеете в своём арсенале данное устройство, то можете приобрести снегоуборщик для мотоблока Нева, который гораздо чаще встречается на территории нашей страны.

Как переделать снегоуборщик в культиватор

Чтобы превратить самодельный агрегат в устройство два в одном и сделать из снегоуборщика культиватор, достаточно выполнить демонтаж навесных деталей в обратном порядке.

Как полностью очистить снег культиватором с щетками

Только что выпавший снег или остатки снежных масс после уборки больших скоплений данных осадков можно легко смести с асфальта или другой поверхности, используя подходящую насадку на снегоуборщик. Для полной ликвидации снега подходят щетки с повышенной жесткостью и возможностью постоянного вращения.

Такой тип снегоуборщика особенно важен на тех территориях, где дорожки оснащены декоративным покрытием, которое меняет внешний вид в худшую сторону, если его своевременно и полностью не очищать от снега.

Также вращающаяся жесткая щетка помогает совершать уборку снега мягко, то есть не травмирует и не деформирует покрытие в процессе работы. Такую щетку обычно закрепляют под навесом, прямо под на вращающемся валу.

С помощью такой щетки уборка снега осуществляется не только качественно, но и быстро. За один проход можно добиться полной ликвидации снега на территории более 1 м. Угол захвата можно сделать таким, как удобно работнику. Есть три варианта расположения щетки: слева, справа и по центру.

Вращающиеся жетки

Навесное оборудование в случае применения вращающейся жесткой щетки также можно легко задействовать для усовершенствования комфортабельности условий при проведении уборки снега, так как высоту расположения щетки можно регулировать по своему усмотрению.

Каким образом создать снежный отвал из бочки?

Сделать лопату собственными силами просто, когда в вашем доме имеются аппарат для сварки, болгарка и электродрель. Вот один из простых способов. Заниматься розысками нужного материала вам не потребуется, поскольку можно применить простую 200-литровую железную бочку.

Осторожно порежьте ее на 3 доли, и вы приобретете 3 изогнутых фрагмента для снегоотвала. Сварив по контурной линии 2 из них, получаем элемент с толщиной железа в 3 мм, чего в полной мере хватает для жесткости лопаты. Нижний сегмент лопаты усиливается ножом.

Механизм узла крепления лопаты к мотокультиватору достаточно простой и может быть выполнен в домашней обстановке. К лопате, собранной из двух частей бочки, приблизительно посередине ее высоты для усиления варится труба с сечением в виде квадрата размером 40х40 миллиметров.

Далее из этой же трубки сваривается кронштейн внешне похожий на букву «Г», один край которого помещается в отверстие на полуокружности, а второй посредством болтов соединяется с шасси агрегата.

Для корректировки уровня подъема отвала применяются болты, которые ввернуты в отверстия в куске трубки, приваренном к прицепному приспособлению и надет на Г-образный кронштейн.

Какой двигатель подойдет для самоделки?

Чтобы ответить на этот вопрос, нужно определить функции, которые должен выполнять снегоуборщик из культиватора. Если он будет использоваться на небольших площадях возле домов, где есть постоянный источник электрического питания, то самодельную машину можно оборудовать электромотором от культиватора. При этом нужно помнить, что в этом случае агрегат сможет убирать только сухой свежевыпавший снег.

Гораздо более многофункциональный вариант – сборка снегоуборщика на основе бензинового двигателя от культиватора. Бензомоторы настроены на выполнение сложных задач, поэтому изначально имеют солидный запас мощности и крутящего момента. Самодельная машина с бензиновым ДВС сможет убирать большие объемы влажного налипающего снега, а также сугробы, высотой до 70 см.

Как сделать снегоуборщик из культиватора своими руками – подготовка и правильный порядок действий

При выборе мотора особое внимание нужно обращать на его техническое состояние. Важно, чтобы на поверхности стенок цилиндра не было заусенцев и других признаков износа. Оператору также потребуется осмотреть состояние воздушного фильтра. Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми.

Конструкционные особенности устройства

Снегоочистительные лопаты без особых усилий навешиваются на любые типы техники, серьезно убыстряют и упрощают процедуру очистки снега. Всякое снегоуборочное снаряжение для многофункционального агрегата включает в себя 3 базовые детали: снегоочистительную лопату, механизм регулирования угла поворота снегоотвала и модуль крепления, удерживающий снегоотвал на раме агрегата.

Существует ряд конструкций фабричных лопат, входящих в состав навесного снаряжения, однако, подобное устройство для мотоблока можно соорудить своими руками, тем более что в глобальной сети на данную проблему имеется множество разнообразных сведений и чертежи.

Это дает возможность не только изготовить оснащение с нужными характеристиками, но и существенно сэкономить деньги.

Отвал – это составная часть навесного снаряжения, применяемого вместе с мотокультиватором. С его поддержкой можно облегчить такие обыденные работы на собственном участке земли как сбор мусора летом, зимой – очистка снега, кроме того, разравнивание поверхностного слоя земли и ее транспортировка с одного участка на второй.

Это почти всегда 3 нижеприведенных положения:

  • прямо;
  • в левую сторону (с поворотом на 30°);
  • в правую сторону (с поворотом на 30°).

Лопата для мотокультиватора

Отвальные лопаты для мотокультиваторов могут укомплектовываться ножом насадкой, которым удобно разравнивать грунт, а также резиновыми насадками, предназначающимися для устранения последствий снегопадов. Выбор моделей снегоотвалов обширный, при подборе подобного навесного механизма непременно надо удостовериться в возможности монтирования конструкции на имеющийся мотокультиватор.

Изготовители не оборудуют данные приспособления для мотоблоков устройством для демпфирования (гашения) либо предупреждения колебаний (пружинными демпферами), поскольку из-за невысокой скорости перемещения не нужна спецзащита от соприкосновения с неровным рельефом почвы.

Замена пневмоколес на подобные приспособления серьезно увеличивает качество очистки снега.

Лопата из листовой стали

Отдельные умельцы предпочитают использовать новый материал, а не бывшие в употреблении элементы. Так можно собрать самодельный отвал из железного листа толщиной 3 мм. Для усиления устройства можно применить стальную полосу толщиной не меньше 5 миллиметров.

Затем создается поворотное устройство. Оно являет собой проушину с отверстием под ось. Проушина фиксируется сваркой к уголку, который крепится к лопате. Ось фиксируется на одном крае трубы, а другим краем закрепляется на мотоблоке. Необходимый градус поворота фиксируется цилиндрическим стержнем (шкантом). 3 миллиметра – маленькая толщина, значит, необходимо ее усилить. Вырезать из листа толщиной 3 мм полоску 850x100x3 мм.

Зафиксировать ее можно болтами, но потребуется прежде сверлить либо приварить полоску сваркой.

Для осуществления работ потребуются:

  • листовой металл;
  • углошлифовальная машина с дисками;
  • электрическая дрель;
  • комплект сверл;
  • болты с самоконтрящимися гайками (со вставками из пластика);
  • сварочник с электродами;
  • ключи гаечные;
  • профильная либо круглая труба.

Если у вас имеются необходимые способности, работа не доставляет трудностей. А созданным приспособлением можно использовать не только в зимнее время, но и в летнюю пору. Облагородить площадку после завершения строительно-монтажных работ, спланировать участок под детскую песочницу и тому подобное. Какой тип конструкции выбрать – принимать решение вам.

О том, как сделать нож-отвал для мотоблока «Нева» МБ-2, смотрите в видео ниже.

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

  • кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
  • уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
  • лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
  • профильная труба понадобится для изготовления кронштейнов;
  • корпуса подшипников и сами подшипники для установки вала;
  • труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
  • шкивы, звездочки и другие элементы трансмиссии;
  • метизы для создания разъемных соединений.

Особенности комплектации

Для уборки снега можно использовать не только сам мотоблок, а отдельно его двигатель. Корпус шнека изготавливается из кровельного железа. Фанера и рама необходимы для создания правильных контуров устройства.

Самодельный снегоуборщик применяются подручные и не всегда эстетически привлекательные материалы, поэтому готовая конструкция не всегда получается идеальной. Решить эту проблему можно, если покрасить устройство в подходящий цвет.

Подготовка к изготовлению

Прежде, чем переделать культиватор в снегоуборщик, оператору нужно изучить детальные схемы. Очень важно, чтобы чертеж вовремя подсказал изготовителю изначально правильный порядок действий при монтаже и способы крепления той, или иной детали в общее устройство самодельной машины.

Как сделать снегоуборщик из культиватора своими руками – подготовка и правильный порядок действий

Для работы понадобятся:

  • гаечные ключи для болтов разных размеров;
  • электродрель,
  • болгарка по резке металла;
  • разные отвертки;
  • молоток и несколько напильников;
  • плоскогубцы;
  • ручные тиски;
  • аппарат для сварки с цепями разных размеров;
  • электроножовка.

Из требуемых материалов для работы нужно купить:

  • стальные уголки разного диаметра;
  • цельнометаллический лист;
  • пара листов цельной фанеры;
  • транспортерная металлическая лента;
  • комплект закрытых подшипников.

https://www.youtube.com/watch?v=96ANBKSYl2s

При монтаже некоторых деталей нужно избегать влаги, поэтому собирать машину на улице не рекомендуется.

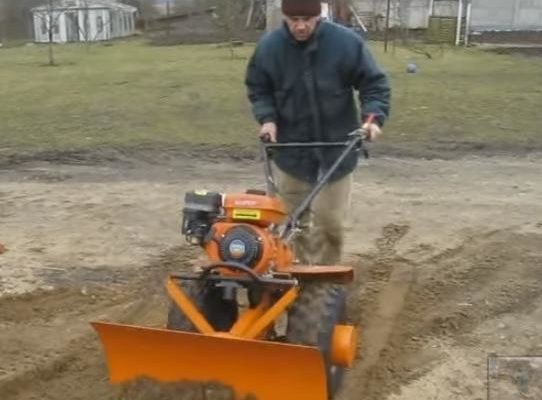

Принцип работы со снегоотвалом для мотоблока

Отвальную лопату мотоблока перед выполнением своих функций необходимо правильно установить. Она руками поворачивается в правую сторону либо в левую сторону на угол до 30°. Процесс регулирования положения заканчивается установкой подходящего угла и фиксацией лопаты в избранном расположении при помощи шплинтов.

Площадь захвата снегоотвала для мобильного силового агрегата обычно составляет один метр (отдельные модификации могут иметь иные значения) при толщине материала лопаты от 2 до 3 мм. В промышленных условиях данные приспособления производятся из стали высокого качества.

Снегоуборщик для мотоблока (и из мотоблока) своими руками

Мотоблок является незаменимым помощником хозяину частного подворья, сада или дачи. Компактная техника пришла на смену тяжелому ручному труду, что позволило улучшить качество обработки земли и сэкономить время на выполнении каждой операции. С приходом зимы мотоблок можно использовать и для уборки снега. Проще всего сделать снегоуборщик из мотоблока своими руками с помощью специальной снегоуборочной насадки, собранной в заводских условиях. Однако умельцы предпочитают не тратить лишние деньги на готовые насадки, а собирать из имеющихся запчастей и строительных материалов самодельный снегоуборщик к мотоблоку, работающий по такому же принципу, что и заводские изделия.

Производители навесного оборудования предлагают три варианта снегоуборочных насадок к мотоблоку, отличающихся способом уборки снежной массы. Только что выпавший снег хорошо сметается с очищаемой поверхности с помощью жестких вращающихся щеток. Такой снегоуборщик для мотоблока незаменим там, где дорожки и площадки имеют декоративное покрытие, которому нельзя наносить вред при уборке снега. Щетку крепят под навесом на вращающемся валу.

За один проход мотоблок, оборудованный такой щеткой, очищает дорожку шириной до одного метра. Можно настраивать угол захвата по трем направлениями: слева, вперед, справа. Подвергается регулировке и высота зачистки, что упрощает использование навесного оборудования.

Ещё одна идея! “Делаем снегоуборщик своими руками: разбор 3-х лучших самодельных конструкций”: https://promotobloki.ru/tech/kak-sdelat-snegouborshhik.html

С мокрым и слежавшимся снегом справиться жесткими вращающимися щетками не получится. Надо использовать подвесную снежную лопату с ножами. Мотоблок с такой насадкой напоминает маленький бульдозер, который способен взрыхлить слой снега, захватить снежную массу и переместить в отвал. Нижнюю грань лопаты производители специально оббивают резиновой лентой, чтобы защитить не только очищаемую поверхность, но и сам инструмент от возможных повреждений. Крепят подвесную снежную лопату к тяговому устройству с помощью передней части универсальной сцепки. Ширина очищаемой за раз поверхности составляет также один метр. Регулировать отвал можно вертикально и в трех направлениях. Скорость мотоблока, оснащенного такой лопатой, в период уборки составляет от 2 до 7 км/ч.

С большими объемами снежной массы проще справиться снегосбрасывателю роторного типа. При использовании данного навесного снегоуборщика для мотоблока, обладающего наибольшей производительностью из всех рассмотренных вариантов, удается осуществить забор снега на глубину до 250 мм. Главными элементами конструкции данной насадки является простой шнек, который сочетается с лопастным колесом. Вращающийся шнек захватывает снежную массу, которая с помощью лопастного колеса перемещается вверх. Снег, проходя через специальный раструб, с силой выбрасывается далеко за пределы расчищаемой дорожки или площадки. Наблюдать за работой роторной снегоуборочной насадки, прицепленной к мотоблоку, очень интересно.

Важно! В конструкции универсальных  мотоблоков не предусмотрено наличие систем, предохраняющих ротор от попадания камней и льда. Эта опция обязательна для зимней спецтехники. Надо помнить об этом и, управляя мотоблоком, быть внимательным. В противном случае придется заняться ремонтом снегоуборочной насадки.

Учитывая, что мотоблок все-таки в большей степени предназначен для работы в теплое время года, то при эксплуатации зимой оборудование желательно содержать в тепле. Это позволит не тратить время на прогрев двигателя, а сразу приступать к расчистке снега.

Неплохо бы и заменить используемый сорт масла для редуктора. Под действием низких температур масла подвергаются загустеванию. Поэтому рекомендуется переходить на более жидкие марки или сразу приобретать синтетические масла, разработанные специально для экстремальных условий.

Как выбрать наиболее подходящую модель мотоблока: https://promotobloki.ru/tech/kak-vybrat-motoblok.html

Для уборки снега можно задействовать не сам мотоблок, а только его двигатель. Кровельное железо идет на изготовление корпуса шнека снегоуборщика. Фанера 10-миллиметровой толщины подойдет для создания боковин. Рама сваривается из металлического уголка. Полдюймовую трубу приспосабливают под ручку, а из трубы в три четверти дюйма делают вал шнека. Сквозной пропил, сделанный посередине трубы, служит для крепления металлической пластины (лопатки), имеющей размеры 120 на 270 мм. Лопатка предназначена для того, чтобы при вращении вала откидывать снег. Пододвигать снежную массу к лопатке в данной самодельной конструкции снегоуборщика должен двухзаходный шнек, для изготовления которого берется боковина автопокрышки или транспортерная лента толщиною 10 мм. Достаточно полутора метров такой ленты, чтобы вырезать электролобзиком четыре кольца. Диаметр каждого их них должен быть равен 28 см.

Для крепления платформы быстросъемного двигателя, позаимствованного у мотоблока, к трубе перпендикулярно пластине приваривают металлические уголки. Для свободного вхождения вала в самоцентрирующиеся закрытые подшипники 205 необходимо сделать на его концах пару пропилов и обстучать их. После этой операции уменьшается диаметр вала. Для шпонки под звездочку с одной стороны вала делается паз.

Важно! Подшипники должны быть обязательно закрытые, так как нельзя допускать попадания снега в них.

Конструкцию лучше ставить не на колеса, которые будут застревать в снегу, а на лыжи. Из деревянных брусков вытачиваются основания лыж, на которое крепят пластиковые накладки для лучшего скольжения. В качестве накладок можно использовать короба, применяемые при монтаже электропроводки.

Поворотный желоб, необходимый для откидывания снега в нужном направлении, изготавливают из пластиковой канализационной трубы большого диаметра (не менее 160 мм). Закрепляют его на такой же трубе меньшего диаметра, присоединенной к корпусу шнека. К поворотному желобу крепят кусок канализационной трубы, которая будет направлять выброс снега. Диаметр желоба должен превышать ширину лопатки шнека, чтобы не задерживать продвижение снежной массы, откидывающейся с ее помощью.

Важно! Поворотный желоб позволяет регулировать не только направление отброса снега, но и дальность. Длина желоба влияет на расстояние, на которое может максимально «отлететь» снежная масса.

Чтобы придать самодельной конструкции презентабельный вид, надо покрасить все ее детали в яркий цвет. После завершения работ самоделка апробируется, а затем эксплуатируется в течение всего зимнего периода. Некоторые мастера идут еще дальше, изготавливая самоходный вариант снегоуборщика.

Советы самоделкина: как собрать садовый измельчитель из дисковых пил: https://promotobloki.ru/tech/sadovyj-izmelchitel-svoimi-rukami.html

Механизировать ручной труд стремятся все люди, живущие на земле. Прочитав, как сделать снегоуборщик из двигателя мотоблока и других запчастей, некоторые не станут «изобретать велосипед», а решат купить заводскую модель снегоуборщика. Для покупки бюджетного варианта потребуется около 20-30 тыс. рублей. Приобретение насадки заводского изготовления к мотоблоку обойдется дешевле в полтора-два раза. Для сборки самодельной конструкции придется потратиться лишь на покупку некоторых запчастей, а также выделить для выполнения работ пару дней. В любом случае проблема уборки снега с придомовой территории будет решена.

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Схема 1

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

  • размельчение снега;
  • добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема 2

Схема подготовки моделирования:

  • Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
  • Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
  • Понадобиться кровельное железо;
  • Пригодится фанера (толщ.10 мм);
  • Полудюймовая труба;
  • Стальной уголок;
  • Труба взять размером ѕ дюйма;
  • Стальная пластина должна быть равной 120*270 мм;
  • Кондуктор для сверления отверстий;
  • Ось задних колёс.
  • Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Компактный размер мото-снегоочистителя позволяет увеличить маневренность и очищать от снега даже самые узкие дорожки.

Чертежи самодельного снегоуборщика к мотоблоку

Принцип работы самодельного снегоуборщика такой:

  • привод на шнек(1);
  • привод гусеницы (2);
  • ремень привода (3);
  • паразитный ролик (4), который обеспечивает задний ход,
  • промежуточный вал (5);
  • ролик натяжки ремня (6), который обеспечивает движение вперед.

Выводы

Подводя итоги, можно отметить как плюсы создания мото-снегоуборочника, так и минусы.

Приведём несколько минусов:

  • Перед тем, как собрать снегоуборочник, нужно потратить время на то, чтобы разобраться в его структуре.
  • Необходимо наличие определённых инструментов.
  • Необходимо обладать техническими навыками.

А теперь о плюсах:

  • это значительно дешевле, чем покупать цельный заводской аппарат;
  • самодельная сборка облегчает понимание принципа работы аппарата и его создатель может эксплуатировать его, как вздумается не переживая о поломке;
  • самодельное устройство удобнее хранить, благодаря своей компактности.

Своими руками можно сделать снегоуборщик и из бензопилы. Читайте тут как именно.

как сделать тележку для мотоблока своими руками.

Оцените статью
Про мотоблоки
Добавить комментарий

Adblock
detector
