Еще несколько советов от владельцев
Поискав по форумам информацию про снегоуборщик для мотоблоков Нева, можно найти несколько советов как это правильно работать с оборудованием. Ниже представлены некоторые из них. Эти советы пишут люди, которые уже имеют опыт работы со снегоуборочной насадкой:
- При необходимости проведения длительных работ по уборке снега, каждые пять часов следует проверять, натянута ли цепь. Но перед этим обязательно необходимо выключить двигатель и производить осмотр исключительно после остановки вращающихся деталей. При необходимости следует подтянуть их с помощью специальных болтов;
- Нельзя сразу же приступать к длительной уборке снегового покрова. После запуска снегоотбрасывателя для мотоблока Нева следует дать ему поработать в течение 30 минут. После остановить его работу, и проверить, хорошо ли затянуты все крепления. В случае необходимости повторно подтянуть их.
- Перед пуском ручку сцепления следует поставить в выключенное положение;
- Не следует затягивать ремень с большой силой и создавать перенапряжение, возможен его повреждение и разрыв;
- Перед тем, как приступить к работе, необходимо поставить на «холостой ход» и дать прогреться снегоуборщику смб к мотоблоку Нева в течение нескольких минут. Точно также и по завершению работы, он должен проработать ещё некоторое время с целью устранения остатков снега. В противном случае он может превратиться в лёд и затруднить работу снегоочистетля при следующем пуске.
Изготовление ротора
Чтобы изготовить роторный снегоуборщик, можно использовать чертежи, приведенные ниже.
Материалом для изготовления ротора и его лопаток служит листовая сталь толщиной 2 мм. Корпус ротора изготавливается из кровельного железа или из более тонкой, чем 2 мм, листовой стали. Все размеры деталей указаны на чертеже.
Передача вращения от двигателя на вал ротора может осуществляться с помощью ремня или цепи. Также к валу ротора можно подсоединить вал редуктора электрического триммера или бензокосы. Благо, данные агрегаты уже имеют угловой редуктор. Вся конструкция устанавливается на раму с шасси. В результате вы получите легкий ручной снегоуборщик на колесах.
Следует помнить, что электрический снегоуборщик на базе триммера не следует подвергать большим нагрузкам, поскольку его редуктор может выйти из строя. Эта же рекомендация относится и к бензокосе, если вы решите собрать на ее базе снегомет.
Более простую конструкцию агрегата, установленного на раме с полозьями, можно собрать по схеме из старого журнала.
Благодаря приведенным выше чертежам, сборка снегоуборочника не может вызвать затруднений у любого домашнего мастера.
Нередко возникают ситуации, когда требуется убирать снег в темное время суток: в таком случае фара для снегоуборщика станет полезным дополнением. Если установить фару на электро снегоуборщик достаточно просто, то с агрегатами, работающими от ДВС, дела обстоят сложнее: требуется подключение к электрической схеме аппарата с использованием специальных реле и электронных плат. Но все же выход из данной ситуации есть. Можно приобрести обычный диодный фонарь и прикрутить его к агрегату.
Как сделать снегоуборщик для мотоблока
Вид 1Первый вариант


Снегоуборщика для мотоблока Салют-6,5
Состоит из мотоблока с адаптером, к которому прикреплена снегоуборочная насадка, представляющая собой самодельный отвал (наподобие бульдозерного), которым и расчищают сугробы. В качестве ножа заостренный металлический лист, которым подрезают пласт снега, отвозят и отбрасывают в сторону.
Детали отвала вырезаются из стального листа и свариваются. Снизу приваривается нож. Отвал крепится к основному блоку с помощью штанг (2) и кронштейнов (3). Тяги закрепляются в проушинах отвала и через ролики или металлические трубки подводятся к ручкам управления.
Применение механизма без адаптера не эффективно.
Вид 2Второй вариант


Снегоуборочная насадка на мотоблок
Фактически, это снегоуборочная насадка на мотоблок. К блоку прикрепляется шнековый (роторный) механизм, который состоит из:
- открытого короба;
- шнека;
- трубы для выброса снега;
- вала;
- редуктора (ставится не всегда);
- передаточного механизма (звездочка с цепью), который на данном рисунке не виден.
Самодельная снегоуборочная приставка к мотоблоку подобного типа выполняется из металлических листов и труб.
Короб сваривается из листового материала. Нижние концы короба загибаются, чтобы получить подобие лыж. На вал, выполненный из трубы калибром не менее 5 см, посередине наваривается захват, состоящий из двух отдельных П-образно загнутых пластин, повернутых на 180 градусов относительно друг друга.
К ним приваривается шнек, выполненный из 4-х колец, по двое с каждой стороны. Кольца вырезаются из листа, разрезаются с одной стороны и их концы раскрываются примерно на величину диаметра, причем конец одного сваривается или склепывается с началом другого.
Один конец кольца приваривается к лопасти захвата, а второй усиливают полосой стали, приварив ее одной стороной к валу, а другой на расстоянии 5-10 см от свободного конца.
Сзади захвата прорезается круглое или квадратное отверстие, в которое вваривается загнутая труба соответствующего калибра. Расстояние между задней стенкой короба и лопастями захвата, когда они подходят к отверстию, должно быть минимальным.
Вал крутится в подшипниках, которые закреплены в стаканах на боках короба, и выходит из короба на 5-10 см. На его конце приваривают звездочку или систему звездочек (для смены скоростей) и соединяют с мотоблоком цепью.
Вид 3Третий вариант


Самодельный снегоуборщик к мотоблоку Фаворит
Вентиляторный снегоочиститель для мотоблока своими руками выглядит так:
Состоит из следующих элементов:
- барабан с подшипником, в который впрессована ось крыльчатки; в верхней части барабана (в левом верхнем секторе, по рисунку) прорезано отверстие для снега;
- крыльчатка, с лопастями, расположенными параллельно оси вращения;
- направляющие отвалы, затачиваются и привариваются к барабану;
- короб-труба, выполнен из листовой стали и приварен на барабан.
Ось выступает из барабана и через систему передач (шкивы с ремнем, звездочки с цепью, шестеренки) соединяется с валом двигателя или коробки передач.
Снег, проходя по направляющим, попадает на лопасти крыльчатки, которая, вращаясь, выбрасывает его через отверстие в коробе-трубе.
Вид 4Шнеково-вентиляторный агрегат для уборки снега

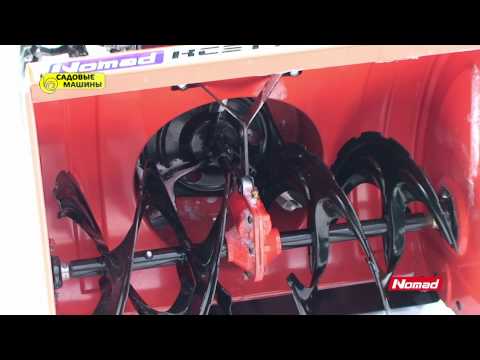

Снегоуборщики NOMAD
Каждый вид приставки, описанный в настоящей статье, имеет свои плюсы и минусы. Для большей эффективности был разработан особый аппарат.
Если в шнековом варианте (второй тип, по нашей классификации) вместо трубы выброса к выходному отверстию приварить крыльчатку (из третьего типа), то получится агрегат, сочетающий в себе достоинства обеих систем. Снег, подрезаемый ножом, посредством шнека подается в барабан ротора и выбрасывается крыльчаткой через трубу.
Состав агрегата:
В качестве вала для шнека применяют трубу и две цапфы. На трубу навариваются полудиски (8 штук) из двухмиллиметровой стали, создающие по две перекрещивающиеся спирали. Можно взять и готовый шнек от вышедшей из строя техники. На вал напрессованы подшипники, подходящие по диаметру, которые утоплены в стаканы на боковинах короба.
С одной из сторон короба вал выступает на 10-15 см для закрепления звездочки или шестерни (см. вариант второй).
Крыльчатка вращается в двух подшипниках. Лопасти изготавливают из стали 3-4 мм. Края и концы лопастей должны быть загнуты под углом 90 градусов для лучшего захвата снега. В качестве корпуса ротора можно применить металлическую или алюминиевую кастрюлю или бак от стиральной машины. На валу, с задней стороны ротора, укрепляют шкив ременной передачи.
Не надо делать больше 5 лопастей – снег забьется посредине и аппарат остановится.
Короб агрегата сваривается или склепывается из листовой двухмиллиметровой стали. Чтобы уборщик не зарывался, необходимо смастерить лыжи. В качестве лыж можно использовать две стальные полосы, загнутые спереди, их нужно будет приварить снизу.
Труба выполняется в виде загнутого параллелепипеда или цилиндра и сваривается по частям. Можно применить и незагнутые трубы, но тогда придется предусмотреть наклон, примерно градусов в 30-45.
Какой двигатель подойдет для самоделки?
Чтобы ответить на этот вопрос, нужно определить функции, которые должен выполнять снегоуборщик из культиватора. Если он будет использоваться на небольших площадях возле домов, где есть постоянный источник электрического питания, то самодельную машину можно оборудовать электромотором от культиватора. При этом нужно помнить, что в этом случае агрегат сможет убирать только сухой свежевыпавший снег.
Гораздо более многофункциональный вариант – сборка снегоуборщика на основе бензинового двигателя от культиватора. Бензомоторы настроены на выполнение сложных задач, поэтому изначально имеют солидный запас мощности и крутящего момента. Самодельная машина с бензиновым ДВС сможет убирать большие объемы влажного налипающего снега, а также сугробы, высотой до 70 см.
При выборе мотора особое внимание нужно обращать на его техническое состояние. Важно, чтобы на поверхности стенок цилиндра не было заусенцев и других признаков износа. Оператору также потребуется осмотреть состояние воздушного фильтра. Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми.
Самодельный снегоуборщик для мотоблока из газового баллона
Самодельный снегоуборщик для мотоблока из старого газового баллона собрал Алексей Новиков. Фото, размеры, чертежи и видео работы шнекового самодельного снегоуборщика для мотоблока представлены далее. Уборка снега -это нелегкое занятие, а особенно когда снег шел несколько дней )
С этой проблемой отлично справиться шнековый снегоуборщик агрегатируемый с мотоблоком.
В данном случае представлен самодельный снегоуборщик сделанный из старого газового баллона, он используется в качестве корпуса. Передняя часть срезана, чтобы осуществлялась приемка снежной массы и подача шнеком к выбрасывающим лапам.
Шнек так же самодельный и изготовлен он из листового металла 2 мм установленный на вал. Направление шнека смещает снег к центру с обеих сторон и далее уже принимается лапами которые выбрасывают его через раструб.
Привод с мотоблока идет от шкива на переходной вал, а на сам вал шнека уже идет цепная передача -это обязательно, потому как если поставить ремень-то он будет намокать и проскальзывать, так что цепной привод самый оптимальный вариант.
И так, давайте рассмотрим фото устройства шнекового снегоуборщика для мотоблока.
Самодельный снегоуборщик из двигателя от мотоблока
Сначала покажем, какой снегоуборщик получился у пользователя портала.
Трансмиссия снегоуборщика с «тарелкой» и фрикционом крупным планом.
Некоторые участники FORUMHOUSE подумали, что это — не самодельный снегоуборщик, а «машина», целиком собранная из разных покупных агрегатов по принципу конструктора.
Мне нравится возиться с железом. Я считаю, что если делаешь самоделку для работы по участку, то она не должна отличаться от заводских моделей. Только надо стараться, чтобы получилось крепче и дешевле магазинной. Бензиновый двигатель мощностью 7 л.с. я взял от мотоблока.
Конечно, при изготовлении самодельного снегоуборщика использовались готовые детали. Например, цепь для привода использована от двигателя мотороллера.
Шестерни от токарного станка.
Редуктор снегоуборщика полностью разборный и тоже самодельный.
Всё на подшипниках и на сальниках.
Крыльчатка сварена из металла толщиной 3 мм.
Ручки с рычагами управления снегоуборщиком.
Ковш снегоуборщика и шнек сварные металлические и покрашены.
Самодельный снегоуборщик в сборе.
Ходовые испытания снегоуборщика.
Снегоуборщик легко справился с сугробом высотой 0.4 м. В дальнейшем думаю приделать к нему съёмную щетку, чтобы чистить садовые дорожки с плиткой.
Важно. Когда andreyy69 мастерил снегоуборщик, все токарные работы он делал бесплатно у знакомых мастеров, с которыми работает на одном предприятии. Сам пользователь — профессиональный сварщик.

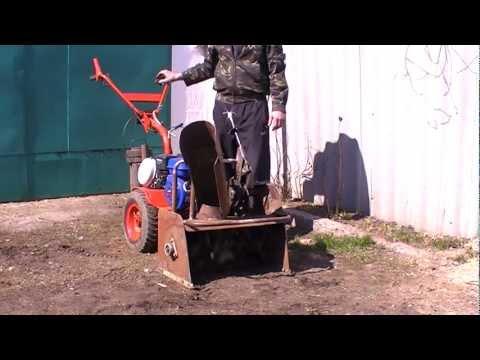

Самодельный снегоуборщик к мотоблоку


Самодельный снегоуборщик
В магазинах сельхозтехники продаются разные механизмы для работы не только на поле, но и на улице. Имеется в продаже и снегоуборочное навесное оборудование для мотоблоков. Все эти механизмы прекрасно справляются со своей работой и претензий к ним мало.
Но стоят они неоправданно дорого, и не у всех есть возможность приобрести их. Поэтому мастеровые люди разрабатывают свои аналоги промышленных механизмов и снегоуборщиков, в частности, и делают их в домашних мастерских.
Прежде всего, надо знать, что есть всего четыре основных типа снегоочистителей:
- Бульдозерного типа. Спереди устанавливается отвал.
- Шнековый. Снег захватывается и перемещается шнеком к отверстию трубы для выброса снега.
- Вентиляторно-лопастной. Снег попадает на лопасти вентилятора, поднимается ими к наклонной трубе и вылетает через нее.
- Воздушно-вентиляторный (принцип пылесоса). Масса слипшихся снежинок втягивается воздушной струей и выбрасывается с другой стороны.
На селе, в отличие от города, где применяются все четыре типа, уборка снега происходит мотоблоками, выполненными по первым трем вариантам. На последний необходим двигатель большой мощности.
Снегоуборщик для мотоблока нева
Снегоуборщик для мотоблока своими руками Нева, пожалуй, один из самых популярных вариантов сегодня. Такая конструкция будет достаточно легкой в сборке, а главное – очень эффективной в работе. Достаточно лишь выбрать и установить на мотоблок Нева снегоуборочную насадку.
Снегоуборочную насадку на мотоблок Нева можно изготовить самостоятельно или приобрести уже готовую
Однако, именно цена снегоуборочной насадки на мотоблок Нева часто становится камнем преткновения. В зависимости от модели, её стоимость может составлять от 16 000 рублей. По этой причине достаточно распространенное явление – самодельные модели. Рассмотрим три самых популярных варианта:
- бульдозерная насадка для снегоуборщика на мотоблоке Нева. Цена такого варианта в готовом виде будет достаточно высока, в то время как сделать всё своими руками достаточно просто, да и результат ничем не будет уступать заводскому устройству. Используя специальный адаптер, к мотоблоку прикрепляется насадка как у бульдозера. В этом случае для разбивания снежного покрова используют металлический лист с заостренным окончанием, который еще называют ножом. Снежный покров буквально срезается устройством, после чего просто отводится в сторону;
Самый простой вариант — использование отвала на мотоблок для очистки снега
- второй вариант сложнее в реализации, и для него потребуются чертежи. Однако, если подобрать подходящую схему, и иметь в своем распоряжении сварочный аппарат, то можно сделать очень удобную и производительную снегоуборочную машину. Принцип работы такого снегоуборщика для мотоблока Нева своими руками следующий: как и в готовой роторной насадке, есть короб, шнек и труба, отвечающая за выброс снега. Такая двухступенчатая система позволяет обеспечить максимальную эффективность работы устройства, но ее изготовление потребует немного больше времени и усилий;
- третий вариант – вентиляторный снегоотбрасыватель. Механизм такого устройства схож с принципом работы обычного вентилятора. Специальные лопасти подгребают снег, который тут же отбрасывается на определенное расстояние через трубу. Несмотря на кажущуюся простоту, этот вариант достаточно сложный для самостоятельной реализации и требует определенных навыков. Но если у вас есть достаточное количество свободного времени и желание – то вполне можно отдать предпочтение и этому способу.
Чертеж снегоуборщика для мотоблока Нева
Снегоуборщик для мотоблока салют: характеристики и особенности
Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до 5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.
Основные технические характеристики и параметры:
- размеры – 600х640х820 мм;
- ширина захвата поверхности – 500 мм;
- максимальный слой снега, который может быть захвачен – 17 см;
- частота вращения шнека – от 1900 до 2100 об/мин;
- вес – 60 кг.
Принцип работы:
- действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
- специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
- затем происходит отбрасывание снега в сторону.
Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях
В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.
Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.
После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов.
Схема крепления навесного оборудования мотоблока Салют
Устройство и схема снегоочистителя
Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.
Как работает снегоуборочный аппарат со шнековой насадкой:
Схема 1
Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.
Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.
Вращающие транспортёры и винты выполняют следующие основные функции:
- размельчение снега;
- добавляют его к насосу.
У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.
Внизу «лопаты» прикрепляется подрезная пластина.
Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.
Схема 2
Схема подготовки моделирования:
- Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
- Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
- Понадобиться кровельное железо;
- Пригодится фанера (толщ.10 мм);
- Полудюймовая труба;
- Стальной уголок;
- Труба взять размером ѕ дюйма;
- Стальная пластина должна быть равной 120*270 мм;
- Кондуктор для сверления отверстий;
- Ось задних колёс.
- Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.
Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.
Компактный размер мото-снегоочистителя позволяет увеличить маневренность и очищать от снега даже самые узкие дорожки.
Шнековый агрегат
Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.
Шнековые агрегаты бывают двух видов.
- Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
- Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.
Подведение итогов: необходимый набор инструментов и экономическая выгода самоделок
Для изготовления самодельных снегоуборщиков нужен минимальный набор инструментов:
- Сварочный инвертор.
- Болгарка.
- Мощная дрель или сверлильный станок.
- Набор слесарных инструментов.
- Расходники — отрезные диски, электроды, свёрла и т.д.
Скорее всего не обойтись без токарных работ. Если нет знакомого токаря или собственного токарного станка, то придётся заказывать обработку металла, а это — дополнительные расходы. Кроме этого потребуются детали от старых механизмов или списанной авто- и мототехники.
Поэтому, прежде чем браться за изготовление самодельного снегоуборщика, оцените свои силы, взвесив все «за» и «против» и подбейте смету. Если расходы превышают рентабельность, то можно рассмотреть вариант покупки нового или бу снегоуборщика. Причем, не нужно гнаться за именитыми европейскими или японскими дорогими брендами, с кучей дополнительных (и часто ненужных опций). Практика пользователей портала говорит о том, что «честный проверенный китаец» отлично чистит снег на участке.
Задать вопрос авторам самоделок можно в теме: «Самодельный снегоуборщик своими руками».
