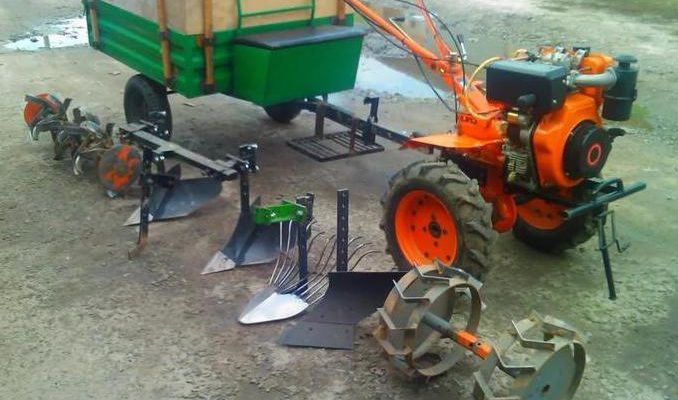

Какие самодельные приспособления для мотоблока можно сделать своими руками изучаем детально.»

Очень скоро после приобретения собственного участка встает вопрос ухода за ним. Если площадь его невелика, то можно обойтись и тележкой с ручным инструментом. Но это не всегда удобно, да и не всем под силу. А если участок больше по размеру, то здесь и вовсе не обойтись без «помощника». На выручку многим хозяевам приходит мотоблок. Но здесь опять-таки возникает проблема: как расширить его функциональные возможности? Конечно же, можно приобрести в тех же магазинах уже готовое заводское навесное оборудование. Главное, чтобы денег хватило на все. А есть еще один вариант: самоделки для мотоблока, изготовленные своими руками. Минимум инструментов и материалов, немного труда — и приспособления готовы. Главное, с минимальными финансовыми затратами. О том, что и как можно изготовить самому, — далее в данной статье.

Что можно изготовить?

Функциональные возможности мотоблока очень широки. Только зависят они от дополнительных приспособлений, которые к нему присоединяются. Самоделки для мотоблока являются хорошей альтернативой заводским механизмам. Главное, иметь немного фантазии и понимания дела. А изготовить можно практически все.

Изготовить для мотоблока своими руками можно следующие агрегаты:

Этот список можно продолжать. Но и так уже понятно, что самодельное оборудование для мотоблока позволяет выполнить все виды работ по участку.

Виды навесного оборудования

Основная мотивация при покупке любого мотоблока — обработка земли. Этой задаче конструкторы уделили максимум внимания.

Перечень предлагаемых к продаже навесных приспособлений включает:

Плуги

Эволюция распашных приспособлений воплотилась в следующих видах устройств:

Способ крепления стандартного плуга к мотоблоку иллюстрирует рисунок №1. Основные части этого устройства: лемех, отвал, стойка, каблук, полевая доска видны на рисунке №2.

Разработанный и производимый в Украине, плуг Зыкова в России пока еще встречается редко. Лишь отдельные энтузиасты самодельщики пытаются воспроизвести его в домашних мастерских.

Бороны

Земля, перевернутая плугом – «полуфабрикат», требующий доводки. Для этой работы используют борону, которая разбивает большие комья и выравнивает почву.

Существует две разновидности борон:

Следует отметить, что дисковые конструкции выполняют боронование качественнее и чище зубчатых.

Окучники

Этот вид навесного оборудования для мотоблоков предназначен для рыхления почвы и создания борозд при посеве, высадки рассады и прополки.

По конструкции окучники бывают:

Однорядные окучники с фиксированной шириной (25-30 см) предназначены для работы с легкими мотоблоками (до 4 л.с.). Переменная ширина захвата и двухрядная установка позволяет использовать эти устройства на более мощных механизмах и обрабатывать ими грядки разной ширины.

Роторные (пропеллерные) окучники не нуждаются в использовании сцепки, поскольку их ставят вместо колес мотоблока. Зубчатые диски особой конфигурации хорошо рыхлят грунт и вырывают сорняки в междурядьях.

Фрезы

Могут выполнять несколько операций:

В комплекте с мотоблоком обычно идут универсальные фрезы, снабженные саблевидными ножами. Ими удобно работать на мягкой почве. Для плотной и заросшей сорняками почвы предназначены механизмы, получившие название «гусиные лапки».

Высокая механическая прочность и особая форма фрез позволяет рыхлить ими запущенные участки, с корнями вырывая сорняки. Осенью с их помощью уничтожают насекомых вредителей, залегших в землю на зимовку.

Картофелесажалка и картофелекопалка

Главная культура наших полей и дачных участков – картошка требует значительных затрат труда при посадке и сборе урожая. Для механизирования этих операций применяют два навесных агрегата: картофелесажалку и картофелекопалку.

Первый снабжается небольшим плугом, делающим бороздку. Сразу за ним на раме установлен бункер, из которого картофель через равные промежутки времени падает в землю. Два наклонных диска-окучника, прикрепленных к задней части рамы, засыпают грядку. Так за один проход выполняется сразу три операции.

Тот, кто хотя бы один раз копал картошку лопатой, наверняка оценит полезность этого простого приспособления. Картофелекопатель, закрепленный на сцепке мотоблока, состоит из плуга с приваренными к нему стальными прутьями. Поднимая землю под кустами, он аккуратно извлекает на поверхность клубни. Собрать их в мешок или ящик после такой обработки – дело не сложное.

Помимо веерных существуют более эффективные вибрационные копалки грохотного типа. Они предназначены для обработки больших участков. Подключение такого оборудования производится через вал отбора мощности, который передает крутящий момент на шкив картофелевыкапывателя, заставляя вибрировать рабочие элементы механизма.

Косилки

Покос травы – еще одна важная рабочая операция, выполняемая навесными агрегатами.

Для мотоблоков производят косилки двух типов:

Роторная конструкция проще в обслуживании. Сегментная напоминает парикмахерскую машинку. Она сложнее по конструкции, но срезает траву чище роторной. Такую навеску используют для стрижки больших газонов.

Кроме чисто земледельческих орудий, мотоблоки агрегатируются с другими устройствами:

Прицеп

Работа на земельном участке и на территории усадьбы связана с транспортировкой удобрений и кормов, урожая и дров. Решить эти задачи можно с помощью тележки-прицепа. Она превращает мотоблок в транспортное средство «малого радиуса действия».

Полезная опция, которой оснащают некоторые виды мотоблочных прицепов, – самосвальный кузов, облегчающий разгрузку.

Адаптер

Полезное дополнение к мотоблоку, наделяющее его функциями мини-трактора. Хороший адаптер избавляет владельца от утомительного хождения по участку.

По конструкции адаптеры бывают безрулевыми (только сиденье, рычаг подъема навески и тормоз) и оснащенные рулем.

Адаптер с рулем в несколько раз дороже. Несмотря на это он полностью оправдывает свою стоимость, если принять во внимание его рабочие возможности.

Снегоуборщик

Многие владельцы не ставят зимой свой мотоблок на прикол. С его помощью можно освободить от снежного покрова обширные участки усадьбы. Снегоуборочные приспособления, агрегатируемые с ним, можно поделить на несколько групп:

Самое простое и доступное по цене – устройство отвального типа. Ширина лопаты, фиксируемой к передку мотоблока, может составлять от 0,8 до 1,5 метра. Выбор ее размера зависит от мощности мотора. Конструкцией отвала предусмотрена регулировка наклона и угла поворота.

Там, где лопата беспомощна, а это часто происходит при высоких снеговых наметах, роторный снегоуборщик справится с работой. Он подключается к валу отбора мощности мотоблока. Шнекороторная конструкция обладает высокой производительностью и уверенно очищает участок от снежного покрова высотой до 50 см.

Щеточная навеска применяется для очистки территорий с дорогим декоративным покрытием, требующим максимально аккуратной работы.

Для полива делянок, расположенных далеко от электролиний и близко к водоемам созданы мотопомпы. Этот вид навесного оборудования для мотоблоков подключается к валу отбора мощности. Средняя производительность мотопомп составляет 20-40 м3 жидкости в час. Создаваемый напор достигает 4-5 метров при глубине всасывания до 10 метров.

Этапы изготовления

Весь процесс изготовления агрегатов для мотоблока своими руками условно можно разделить на несколько этапов. Для начала необходимо определиться, какое оборудование необходимо и какие функции оно будет выполнять. К примеру, если речь идет о прицепе, то в зависимости от выполняемых видов работ может изменяться конструкция. Самодельная тележка для мотоблока может обладать способностью выгружать грузы самостоятельно. Это очень удобно, если речь идет о перевозке насыпью удобрений, почвы, убранных овощей. В таких случаях поднять кузов и высыпать все гораздо проще, чем разгружать это вручную.

Следующий этап – расчет и изготовление чертежа. На этом этапе важно, чтобы мотоблок и полученное оборудование могли работать «в паре». Это касается мощности, размеров, способа крепления и многих других факторов.

После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке. Работа будет выполняться быстрее, если все будет подготовлено заранее. В таком случае не нужно будет бросать работу и ехать в магазин за недостающими деталями.

И только когда все этапы подготовки пройдены, можно приступать собственно к изготовлению. На строительство может уйти много времени и сил. Но результат того стоит.

Оборотный плуг для мотоблока Нева описания и преимущества

Плуг для мотоблока применяется для вспахивания земли, переворачивания пласта, а также закапывания минеральных и органических удобрений.Плуги для мотоблока бывают трех типов:

Конструкция оборотного плуга достаточно сложна изготовление, и под силу только профессионалу. Это обусловлено повышенными требованиями, как к материалам, так и к самому процессу.

Оборотный плуг Зыкова

Одним из наиболее широко применяемых в качестве навесных плугов является оборотный плуг Зыкова, который содержит:

К мотоблоку Нева оборотный плуг крепится дополнительным кронштейном КР-20Н.

А вот для того чтобы было комфортно перемещаться по дорогам стоит сделать крылья на мотоблок. По возможности сразу установить на них брызговики. Ведь не на всех дорогах есть асфальт и твердое покрытие.

К универсальным средствам относятся прежде всего адаптеры и разного рода прицепы, делающие мотоблок универсальной транспортной платформой как для перевозки грузов, так и в качестве удобного транспортного средства. Отдельные модели мотоблоков способны развивать скорость до 25 км в час. Хотя до комфорта мини трактора здесь еще далеко, но ходить пешком уже не приходиться.Узкоспециализированные виды оборудования чаще всего предназначаются для выполнения всего 1 или максимум 2 операций. Однако именно это самые востребованные с точки зрения потребительских качеств инструменты для качественной обработки почвы, выполнения операций по уходу за посевами, заготовке кормов и даже применяемые в строительстве. Отчасти следует заметить, что среди самоделок специального назначения преобладают относительно простые виды инструмента — плуги, фрезы, окучники. Это то, что можно сделать из подручных материалов и при помощи самого простого электроинструмента. А вот более сложные элементы изготавливаются при помощи агрегатов от другого оборудования.Ну и, конечно, то что облегчает управление — противовес на мотоблок, утяжелители колес и противоскользящие цепи все это позволяет работать с агрегатом круглый год.

Необходимые параметры

Изготавливая самоделки для мотоблока, важно учитывать факторы, которые позволят оборудованию работать правильно. Нельзя собрать агрегат как у соседа, работающего на тракторе, и подсоединить его к мотоблоку. Параметры техники и навесного оборудования должны быть соответствующими. Поэтому необходимо уделить внимание следующим моментам:

Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделки для мотоблока будет много вопросов и нюансов, которые нужно будет тщательно обдумывать для принятия правильного решения.

Навесное оборудование для мотоблока в Харькове.

Чтобы мотоблок был многофункциональным, его дополняют навесным оборудованием. С помощью дополнительных механизмов и деталей устройство можно приспособить для вспахивания земли, культивации, посадки и выкапывания картофеля, скашивания травы, перевозки грузов или очистки территории от снега. Основные требования, которым должно отвечать такое навесное оборудование:

В торгово-производственном маркетплейсе «Булаточка» можно найти разные модели оборудования для мотоблоков: навески для уборки снега, картофелесажатели и картофелекопалки, зерновые и овощные сеялки, грунтозацепы, косилки, бороны, фрезы, плуги, окучники, дровоколы, помпы, опрыскиватели и многое другое.

Специальные наборы позволят переоборудовать мотоблок в мототрактор, что дает возможность сэкономить на приобретении техники. Такие комплекты часто нужны для обработки большой площади грунта: работнику намного легче находиться на сиденье, монтировав оборудование к адаптеру сзади мотоблока.

Как правильно выбрать навесное оборудование?

Прицепные инструменты могут иметь несколько модификаций, поэтому перед покупкой стоит проконсультироваться с менеджерами маркетплейса. Они помогут сделать оптимальный выбор оборудования, которое будет полностью отвечать потребностям хозяйства. Мы гарантируем быструю доставку во все регионы Украины с оплатой при получении. Также товар можно напрямую купить в Харькове.

Навесное оборудование имеет высокое качество и гарантию от производителя. Длительное время эксплуатации гарантирует то, что на страницах сайта можно найти детали и комплектующие к давно использованным дополнениям для мотоблока.

Изготовление прицепа

Одной из наиболее популярных самоделок является прицеп. Его можно считать самым основным агрегатом для работы с мотоблоком. Как уже отмечалось, начинать необходимо с подготовки чертежей и расчетов. Конструкция может отличаться в зависимости от желания, фантазии и имеющегося материала.

Первым делом готовится рама. Делается каркас прямоугольной формы с обязательной вставкой ребер жесткости. Предусматриваются места, к которым будут присоединяться элементы ходовой части и крепления к мотоблоку. Ходовая часть чаще всего крепится на самодельной ступице (окантовывается приваренная к раме арматура).

Далее производят непосредственное крепление ходовой части. Здесь может использоваться подшипниковая система или ось в зависимости от конструкции прицепа. Во втором случае лучше выполнить съемное крепление, нежели сварное. Это может понадобиться при ремонте (замене) оси.

Сцепной механизм проще приобрести готовый. Его нужно будет просто присоединить к прицепу. Обычно его крепят к куску металлической трубы, которая приваривается к раме тележки.

Далее собирается кузов. Используют для этого сталь, нержавейку или оцинковку. Важно сделать ребра жесткости по дну и бортам. Предусматривается место для водителя.

Как сделать плоскорез своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропалывает и окучивает посадки, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Если расположить лезвия плоскореза слева и вести в одной плоскости с почвой, то можно полоть или рыхлить землю. Немного приподняв прибор, повернутые влево лезвия скосят высокие сорняки. Если же лезвия будут смотреть вниз, то ими легко создавать грядки.

Сформировать бороздки для посадки и засыпать семена опять поможет плоскорез. Это функция закапывателя.

Можно использовать плоскорез Фокина как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если же требуется плоскорез другого размера, то тогда изготовить его можно своими руками. В этом помогут чертежи и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и крепости, чтобы в дальнейшем он смог выполнять функции лезвия. Лист нагревается при помощи паяльной лампы и сгибается согласно схеме. Когда плоскорез получает необходимую форму, его охлаждают водой. Для того чтобы данная заготовка стала навесным оборудованием, надо сделать отверстия для креплений и заточить заготовку болгаркой.

Лист металла можно заменить отрезком трубы, к которому прикрепить куски металла наподобие лопастей. Их нужно заточить.

Плуг своими руками

Реальностью является самодельный плуг для мотоблока. Только в данном случае важно найти точные и правильные чертежи. От этого будет зависеть качество обработки почвы.

Сам отвал плуга обычно изготавливают из стали толщиной 3 мм. Важно ее правильно изогнуть. Сделать это правильно поможет шаблон из обычной металлической трубы.

Для стойки берут металлическую пластину, толщина которой не менее 10 мм. Степень заглубления регулируется местом установки стойки на кронштейне. Угол вспашки выбирается наклоном мотоблока. Может использоваться с этой целью регулировочный винт.

Почву разрезает и формирует ее пласт лемех. Традиционная версия – двухсторонняя конструкция. Но можно выбрать и более современный вариант самозатачивающегося лемеха. В первом случае периодически необходимо затачивать оборудование. Это позволит равномерно разрыхлить почву, разрезать корни сорняков.

Самодельная косилка для мотоблока

Изготавливать косилку можно из подручных вариантов. В таком случае для начала изготавливается рама. Чаще всего в качестве исходного материала берут металлический уголок 40х40 мм. Иногда берут основу от заводских косилок. Но это более дорогой вариант.

На готовую раму крепят подшипники, в которые монтируется ось для колес. После этого крепится рабочая часть. От ее вида зависит тип косилки: роторная, сегментная или соединенная с повозкой. В действие она может приводиться цепью от редуктора бензопилы. В случае роторной косилки берут металлические диски, между которыми крепят ножи. Во втором случае ножи крепятся на металлическую планку. На металлический брус крепят колесо (подойдет от старой детской коляски), которое приводится в действие ВОМ от техники. На этом самодельная косилка для мотоблока готова.

Собираем грунтозацепы для мотоблока своими руками

Нам понадобится болгарка, сварочный аппарат и материалы, показанные на рисунке. Чтобы собрать грунтозацеп для мотоблока своими руками, нужно закрепить на полуоси подшипник. Потом в центр автомобильного колесного диска крепится пластинка в форме квадрата. Она имеет достаточный размер, чтобы каждым из углов доставать до края диска. Прикрепляем ее болтами, проделав в ней предварительно отверстия.

С внутренней части автодиска крепим к пластинке полуось, после чего приступаем к зацепам. Берем стальной уголок (можно купить), и режем его болгаркой таким образом, и скрепляем каждые два отрезка при помощи сварки, получая в итоге небольшие и прочные уголки. Затем они привариваются на колесо с расстоянием в 15 сантиметров друг от друга (многое зависит от размера колеса – см. рисунок).

Изготавливаем культиватор

Самодельный культиватор для мотоблока изготавливается из стального листа размером 150х150 мм. Фреза изготавливается из пластин 250х40 мм. Пластины соединяются попарно в виде фрезы. Обычно крепят их болтами. Далее берутся две металлические трубы, которые соединяются между собой уже готовыми фрезами. Вся конструкция крепится к валу мотоблока.

Как сконструировать траншеекопатель?

Самодельный траншеекопатель представляет собой навесную насадку к мотоблоку, позволяющую быстро и без усилий вырыть траншеи, ямы. Это своего рода компактный экскаватор, обладающий маневренностью и экономичностью. Передвигается на колесном или гусеничном ходу.

Насадка-копатель позволяет рыть траншеи и ямы даже в мёрзлой земле. Стены траншей получаются ровными, без осыпания. Разработанная земля лёгкая и рассыпчатая, ее можно использовать для обратной засыпки.

Две фрезы закрепляются на передней подвеске, на задней – лопата для извлечения грунта из траншеи. На режущие диски и цепную передачу надо обязательно закрепить защитные кожухи по технике безопасности. По такому же принципу делается насадка бур из металлического стержня и пластин.

Делаем ковш снегоуборочной машины своими руками

Мотоблок пригодится в хозяйстве не только летом, но и в зимнее время. Его часто оборудуют как снегоуборочную машину. Достаточно сделать ковш для мотоблока, и тяжёлую работу будет делать железный помощник.

Ковш для расчистки снега обычно делают из 200-литровой железной бочки. Ещё понадобится полоски из металла, квадратная труба, резиновая и стальная пластины и крепеж – болты, гайки. Из инструментов – плоскогубцы или пассатижи, дрель и сверла по металлу, гаечные ключи, шлифовальная машина, сварочный аппарат.

Болгаркой у бочки вырезаются боковые части. Затем заготовка разрезается на три части. Две из них свариваются по контуру. Оставшуюся треть бочки нужно поделить на металлические полосы, которые будут ножами ковша. В них высверливаются три отверстия диаметром 6 мм для крепления по краю ковша. Вместо бочки можно использовать металлический лист, который надо будет изогнуть путем нагрева.

К нижней части ковша приваривают полоску металла, чтобы сделать его более тяжёлым. Металлическую полоску полностью закрывают резиной для предотвращения износа. Затем ковш прикрепляется к мотоблоку. Для защиты от коррозии самодельный ковш грунтуется и красится.

Превратить мотоблок на колесах в снегоход можно, используя прицеп и зимние колеса. При помощи швеллера прицеп неподвижно закрепляют к раме. Вместо дорогих колес применяют бывшие в употреблении камеры от грузовиков. На каждом колесе спущенная камера закрепляется цепями и снова накачивается. Оборудовать снегоходную машину достаточно просто и самодельными санями.

Как сделать навесное оборудование для мотоблока своими руками?

Для того чтобы увеличить возможности мотоблока, достаточно оснастить его различными навесными элементами. Ко всем моделям изготовители разработали многочисленные дополнения, использование которых облегчает труд на земле.

В продаже можно найти плуги и сеялки, окучники, закапыватели борозд, сани. Выбор, конечно, большой, но стоимость такого оборудования многим оказывается не по карману. Но вполне реально сделать его собственными силами из более дешёвых или бывших в употреблении материалов.

Изготовление других навесных конструкций

Мотоблок можно оснастить самыми разными полезными приспособлениями – плугом, граблями, всевозможными лопатами, косилками, лыжами, щетками. Желание, понятные схемы и описание работ помогут повторить магазинные аналоги навесных элементов и даже улучшить их, т. к. они будут соответствовать индивидуальным требованиям и условиям.

Так, для обработки земли необходим плуг, способный одолеть целину, поросшую травой, влажный или лежалый грунт. Для его изготовления потребуется стальная пластина толщиной около 5 мм. При помощи вальцов пластину сгибают в цилиндр. Края затачивают болгаркой.

Полученный самодельный плуг навешивают на стойку мотоблока через сцепку.

По такому же принципу легко сделать насадку, формирующую борозды. Хорошо, если есть стойки от культиватора. Их можно присоединить к уголку или изготовить две стойки из подручных материалов. Для этого из металлического листа толщиной 1,5-2 мм вырезаются пластины. Размер пластин должен соответствовать глубине и ширине борозды. Крепятся они при помощи болтов к стойкам конструкции. Использовать такую насадку можно для закапывания. Стоит лишь придать пластинам требуемую форму. Они должны быть в виде диска или круга, расположенными под определенным углом. Сверху такие пластины располагаются ближе, чем внизу. За счёт этого диски, вращаясь, раскрывают полости наружу.

Навеска к мотоблоку для сбора клюквы содержит самоходную платформу на гусеничном ходу. На поворотной раме платформы закрепляется заборник. Изготавливается он в виде короба с загнутыми параллельными зубьями. Двигаясь, устройство при помощи тяги из вентилятора захватывает ягоды в короб. Вентилятор работает от двигателя. В коробе устанавливаются винтообразные спирали.

Сорванная клюква тяжелее мусора, поэтому падает на дно ёмкости. Листочки, мелкие соринки, которые попадают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.

Щетка для мотоблока используется для уборки территории не только от листьев, но и от неглубокого снега. Простота, эффективность и универсальность использования – очевидные достоинства этого навесного элемента. К мотоблоку вертикально крепят вал для щетки. На него поочередно надеваются кольцо и диски со щетками. Диаметр колец – 350 мм. Ширину захвата такой щетки обычно делают не больше одного метра. Так мотоблок сохраняет маневренность и охватывает довольно большую площадь поверхности для очистки.

Длина щетины – 40-50 см, иначе она скоро начнет подминаться и заламываться. Восстановить свойства щетины не получится, только навесить новые диски. Скорость движения мотоблока с навесной щеткой колеблется в диапазоне 2-5 км/час в зависимости от мощности двигателя агрегата.

О том, как сделать плуг к мотоблоку своими руками, смотрите в следующем видео.

Размеры и особенности изготовления ежей

Мотоблок с насадкой для выращивания картофеля сэкономит время и силы при уходе за этой культурой. Ежи для прополки – это функциональная приставка, позволяющая качественно и быстро победить сорняки. В процессе прополки растения не просто срезаются, а вырываются с корнем. Земля вокруг растения хорошо перерыхляется и окучивается. Благодаря этому растение не только освобождается от сорняков, но и получает в достаточном объеме воду и кислород.

Ежи можно приобрести практически в любом сельскохозяйственном магазине, но по достаточно высокой цене.

Опираясь на схемы и чертежи, можно сделать их самостоятельно.

Составляющие для ежей:

Предпочтительно использование колец вместо дисков, которые облегчат всю конструкцию. Размеры колец для изготовления ежей мотоблока бывают разные. Наиболее распространены 240х170х100 мм или 300х200х100 мм. На трубу кольца крепятся через перемычки. Присоединение должно быть выполнено под углом 45 градусов с расстоянием между элементами не более 15-18 см.

Шипы, нарезаемые из стального стержня длиной 10-15 см, привариваются на кольца и саму ось. В зависимости от размера они крепятся на большое кольцо в количестве 15 штук, на малое – 5. Также несколько штук можно приварить и на ось.

Для облегчения работы с конструкцией мотоблок с ежами оснащают дополнительными колесами.
