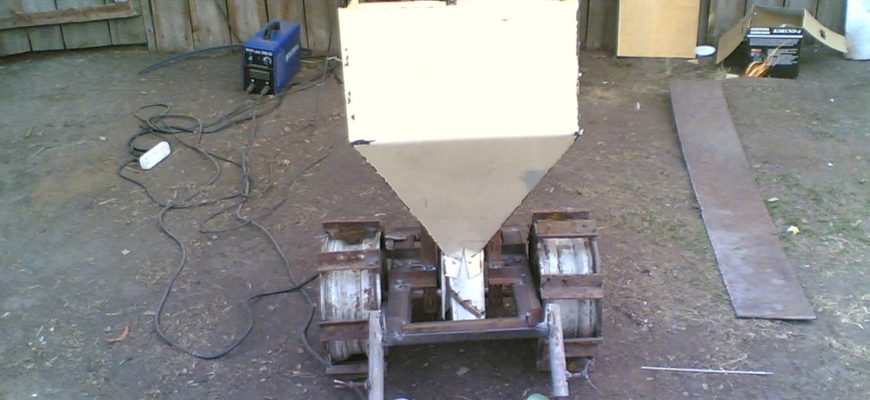

Картофелесажалка для мотоблока своими руками видео размеры чертежи

Принцип действия и конструкция картофелекопалки

Работа картофелекопалки заключается в поднятии корнеплодов с глубины и отделении их от ботвы и грунта. В использовании картофелекопалки есть свои плюсы и минусы. Самым важным из них является качество уборки урожая. Здесь главное – правильно настроить агрегат. В противном случае можно до 20% корнеплодов оставить в земле, а такие потери смогут свести на «нет» все приложенные усилия.

Картофелекопалки бывают различных типов, которые отличаются как по принципу работы, так и по сложности конструкции:

Как сделать картофелесажалку для мотоблока своими руками

Картофеля сажалка для мотоблока – это такой агрегат, который можно не только приобрести, но и изготовить своими руками. Для этого необходимо приготовить все необходимые материалы и инструменты,

Материалы

Для того чтобы сделать сажалку картофеля для мотоблока своими руками, потребуются такие инструменты, как:

Надежный сварочный аппарат – основной инструмент для изготовления самодельной картофелесажалки

Процесс изготовления

Важно! Ременный привод со шкивами вместо звездочек для механизма высадки клубней взамен цепному не подходит, так как ремень больше подвержен растяжению, пробуксовыванию и порче во влажных весенних условиях.

Ось приваривается к раме, для этого обоймы подшипников приваривают контактной сваркой к специально предусмотренной для этого части рамы поперечному уголку.

Натяжной механизм транспортера

Важно! Верхняя звездочка может крепиться к трубе семяпровода жестко либо иметь регулировку натяжения цепи. Последний вариант предпочтительнее, так как с его помощью при необходимости производится настройка силы натяжения цепи в случае ее растяжения.

Готовая самодельная картофелесажалка

Ориентировочные размеры картофелесажалки, изготавливаемой по описанной выше технологии, следующие:

Важно! При использовании как заводской, так и самодельной модели картофелесажалки обязательно необходимо устанавливать в передней части мотоблока тяжелый противовес, позволяющий улучшить сцепление его колес с почвой.

Самодельная двухрядная сажалка на т-25

Картофелесажалка двухрядная или однорядная прикрепляется к минитрактору, но если вы сделаете конструкцию по чертежам, то ее можно будет закрепить и на мотоблок. В зависимости от мощности трактора выбирают двухрядную или однорядную картофелесажалку. Конечно, выгоднее использовать двухрядную модель для ускорения работ.

Самодельная картофелесажалка для минитрактора на фото

Самодельная картофелесажалка состоит:

Картофелесажалка своими руками, размеры

Изготовление картофелесажалки своими руками

Сделать самостоятельно картофелесажалку к мотоблоку в домашних условиях довольно сложно. Некоторые операции (сварочные и токарные работы) придется все же делать в производственных условиях. Перед началом работ лучше сделать чертежи картофелесажалки для мотоблока своими руками. Это поможет просчитать количество материала и определить наиболее оптимальную последовательность работ.

Для производства данной работы понадобится:

Для минитрактора

Минитрактор – это уже более мощная техника и для нее необходимо более сложная по конструкции картофелесажалка. Однако, все равно можно использовать фанеру – она намного легче, чем сталь и даже алюминий, не требует сварки и позволяет просто фиксировать все крепежи.

Для создания устройства вам потребуется электролобзик. С его помощью из фанеры (оптимальной является толщина материала – 15 мм.) вырезаются все требуемые детали. Все компоненты следует обработать олифой. Когда изделие готово, его следует покрасить водостойкой и антикоррозийной краской; для этих целей подходит масляная краска.

Контейнер (бункер) следует изнутри обильно обклеить резиновым полотном или залить силиконовым клеем. Это делается для того, чтобы избежать повреждение клубней вследствие трения о деревянную поверхность.

Когда рама готова, к ней следует зафиксировать держатель для разрыхлителей и ось для будущих колес устройства.

Ось представляет собой стальную трубу с толстыми стенками. Следует помнить, что на нее приходится очень большая нагрузка. Колеса можно использовать готовые (представленные в продаже для больших тележек и минитракторов) или же изготовить самому.

Как ни странно, но самодельные колеса, как правило, оказываются более подходящими и надежными. Все дело в конструкции – такие колеса имеют цилиндрическую форму и изготавливаются из стали (за основу, как правило, взяты листы стали, изогнутые на специальных станках или в домашних условиях).

Держатели для разрыхлителей представляют собой специальные квадратные штанги, которые собираются при помощи сварки из металлических уголков. Стандартные квадраты могут подвергаться сильным деформациям, именно поэтому самым рациональным является использование уголков.

Посадочные устройства сажалок для тракторов представляют собой трубы с диаметром 10 см. Труба должна иметь толстые стенки, так как в противном случае при контакте с почвой будут сильные деформации.

Также, для заделки борозд и создания гребней, могут потребоваться специальные диски. Для самодельных сажалок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Следует немного доработать диск. Отверстия в ступицах должны быть расширены, подшипники также следует подобрать большего размера. Использовать следует модель 160503, такие подшипники идеально соответствуют для поставленной цели.

Рассмотрим некоторую специфику эксплуатации картофелесажалок, изготовленных своими руками. Масса устройства получается достаточно большой, из-за этого центр масс устройства смещается в заднюю часть. Для того чтобы центр масс как можно точнее соответствовал геометрическому центру тяжести, передняя часть устройства должна снабжаться специальными балластами. Фермеры, которые не захотели из-за такой «банальной» причины лишний раз утяжелять конструкцию, в последствие жаловались на потерю устойчивости агрегата.

Если есть желание создать устройство таким образом, чтобы процесс посадки картофельных клубней проходил с максимальным комфортом, сажалку необходимо снабжать сиденьями и специальными адаптерами для мотоблока. Сиденье следует собирать отдельно, не нужно усложнять из-за этого геометрию основной рамы. Из металлических уголков отдельно собирается рама сиденья, затем оббивается полотнами, поролоном и кожзаменителями.

Правила эксплуатации самодельными картофелесажалками ничем не отличается от правил пользования заводскими моделями:

Очень часто требуется регулировка. Например когда засыпка клубней осуществляется не должным образом. Тогда необходимо отрегулировать углы дисков и их расстояние от бункера. Ослабив стремянки и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек. При помощи 4 специальных штифтов, есть возможность регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

Еще одной важной проблемой являются следы колес, которые остаются на участке. Несмотря на то, что они изготавливались оптимальной, цилиндрической формы, под давлением собственной массы устройства, колеса могут слишком утрамбовывать почву. Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании). Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы.

Виды, устройство и инструкция по изготовлению самодельной техники

Наступила весна, а это значит, что впереди многих ждут огородные работы. Рачительные хозяева заранее готовят пропашную и посевную технику. Производят в гаражах ремонт мини-тракторов и мотоблоков, мастерят плуги, окучники и другие устройства, заменяющие ручной труд в сельском хозяйстве.

Здесь особое внимание уделяют изготовлению картофелесажалки, которую затем цепляют к мини-технике для высадки картошки.

Назначение и разновидности картофелесажалок

Само название агрегата говорит о том, что он предназначен для посадки картофеля. При работе совместно с мотоблоком это происходит автоматически. Необходимо только загружать в бункер клубни.

Все картофелесажалки подразделяются по количеству посадочных рядов. Это:

Первые два типа устройств — это очень часто самодельные картофелесажалки, своими руками изготовленные и не раз опробованные на огороде. Обычно их весной ремонтируют, совершенствуют и готовят для полевых работ.

Принцип работы картофелесажалки.

Итак, принцип её работы таков, при движении минитрактора, вращаются колёса картофелесажалки, вместе с которыми вращается ось с приваренной на ней ведущей звездой. Вертикально над ведущей звездой расположена ещё одна звезда. Между этими звёздочками вращается цепь, на которой приварены, так называемые лопатки, для захвата картофеля из бункера. Вот и весь её принцип работы. Теперь поговорим о самой конструкции.

Видео картофелесажалки для мотоблока

Вот пример картофесажалки сделанной для мотоблока Нева.

Делаем картофелесажалку к мотоблоку

Для изготовления этого полезного оборудования понадобиться собрать раму. Делается она достаточно просто из швеллера стального типоразмера 8. Так как сажалка была спроектирована для малой техники – мотоблоков, то и бункер, изготавливаемый из фанеры 8-10 мм толщиной, будет небольшим – на пятнадцать-двадцать килограммов.

В бункере монтируется лифт, укреплённый в вертикальном положении. Лифт снабжён чашами пять-восемь сантиметров диаметром. Для того чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для вывода семенного материала используется труба-семяпровод, укрепляемая под лифтом, прижимаемая загребающей деталью.

Восьмисантиметровая звёздочка, закреплённая на механизме, отвечает за цепную передачу, связанная цепью со звёздочкой на мотоблоке, которая имеет размеры в диаметре шестнадцать сантиметров.

За счёт этой системы, в изготовлении которой можно использовать обычную велосипедную цепь, работает передача, позволяющая автоматизировать посадку картофеля, при этом расстояние между единицами посадочного материала составляет 35 сантиметров.

Приспособление для посадки картофеля своими руками. Самодельная картофелесажалка

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Ручная

Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.

Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.

Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.

Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.

Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).

Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.

Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном. Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную.

Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.

Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.

После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Внимание! Прежде чем разрезать баллон, сначала избавьтесь от остатков газа в нём.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

5
2
голоса

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Самодельная картофелесажалка в работе видео.

Популярные статьи из этой рубрики

Как сделать умывальник из канистры

Как сделать инкубатор своими руками в домашних условиях

Как сделать кормушку для кур

Весна – это не только пора выращивания рассады из семян, но и время подготовки картошки к посадке. Узнайте, как сделать картофелесажалку своими руками. Чертежи, фото и видео помогут вам с минимальными усилиями соорудить дополнительное приспособление для мотоблока или трактора. может приносить удовольствие, если вы будете по максимуму использовать новое оборудование и технологии.

Виды и типы картофелесажалок

Картофельные сажалки различаются по размерам и типу подачи клубней.

По размеру

Малогабаритные применяют для посадки картофеля на дачном или приусадебном участке. В конструкции предусмотрен регулятор глубины и высоты земляного гребня, который образуется при поднятии грунта. Малогабаритные устройства подходят для мотоблоков. Объем бункера таких картофелесажалок не превышает 35 л. Скорость посадки составляет 0,1-0,2 га в час.

У средних картофелесажалок объем бункера достигает 45 л, а производительность — 0,25 га в час. Такие сажалки устанавливают на тяжелые мотоблоки и минитракторы.

Крупные используют для посадки на больших площадях. Бункер у них, соответственно, габаритный и загружается при помощи самосвала.

По типу подачи семенного материала

В агрегате с ложечковой системой картофель на посадку подается с помощью конструкции из ложек, присоединенных к ремню.

Плоскоременная система состоит из горизонтально расположенных ремней между двумя основными. Такое приспособление производит однорядную посадку.

Многоременная система позволяет сажать картофель в два ряда. Каждый ряд обслуживается несколькими ремнями — до 28 шт.

Справка. Определяясь, какая картофелесажалка лучше — ленточная или цепная — следует учитывать то, что у второй из-за вибраций при работе картофель попадает из тарелки обратно в бункер, и посадка получается неравномерной.

Обзор и сравнение лучших картофелесажалок для мотоблока

Данные о наиболее популярных моделях картофелесажалок представлены в таблице:

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

Из инструментов потребуются:

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

Чертежи и размеры

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

Важно! Грунтозацепы будут вращаться от движения мотоблока и тянуть цепь картофелесажалки.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Как сделать картофелесажалку для минитрактора

Как правильно сажать картофель: описание лучших способов

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков сварных, а потом изделию придают окончательный вид и удобство, используя доски, поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным лонжеронам, после чего устанавливается удобная подножка для комфортной работы сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для посадочного материала помещается картофель в достаточном количестве и со скоростью 1 километр в час мотоблок или мини-трактор может начинать движение. Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня борозды – задача заделочных дисков, которые отлично с ней справляются. Засыпание землёй происходит потому, что диски находятся под углом к борозде. Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит неправильно, то всегда есть возможность регулировки работы дисков. Можно ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения дисков. Также есть по четыре специальных штифта для регулировки положения дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют следы колёс.

Глубина проникновения этих лап в почву также регулируется без особого труда.

Самодельная картофелесажалка фото

На фото пример того, как своими руками сделана однорядная картофелесажалка.

Перед таким устройством стоит не только задача автоматизации картофельной посадки, но и обеспечение равномерного распределения кустов и закрытие их правильным количеством почвы. Помимо облегчения труда, такая картофелесажалка также поднимает качество посадки.

Поскольку мотоблок проектируется для небольшой техники, значит к бункеру особых требований по прочности нет; можно использовать обычную фанеру толщиной 1 см. Грузоподъемность такого устройства будет около 0,25-0,3 центнеров.

Часть устройства в котором будут перемещаться клубни, называется контейнером. Главным требованием к контейнеру является наличие лифта, который фиксируется вертикально и снабжается специальными чашами диаметров 50-80 мм. Работа всего механизма осуществляется благодаря цепной передачи к ведущему колесу. В контейнер должен быть установлен лифт, он должен быть снабжен чашами. Чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для того чтобы клубни входили в грунт, используется специальная семяпроводная труба, которая должна размещаться снизу лифта и быть прижата тем компонентом, который выполняет загреб.

В механизм внедряется звездочка 80 мм, которая гарантирует осуществление передачи за счет цепи. На мотоблоке используется при этом звезда в два раза большего диаметра – 160 мм.

Для осуществления такой системы, можно использовать цепь от обычного велосипеда или мопеда. При помощи такой автоматизации, дистанция между будущими кустами картофеля будет составлять около трети метра.

Виды картофелесажалок

Сажалки картофеля для мотоблока различаются по следующим характеристикам.

По количеству обрабатываемых рядов

Выделяют агрегаты на один и два ряда. Естественно, двурядная сажалка должна иметь более мощный двигатель: если для однорядной хватит и двигателя от 6 л. с. (как, например, у мотоблока «Нева» – 6,5 л. с.), то двурядный агрегат должен иметь мощность не ниже 9 л. с. (как, например, у мотоблока «Беларус-09Н»). Двурядный блок, конечно, потенциально более производительный, однако скорость обработки у него примерно в 1,5 раза меньше, чем у однорядного. Кроме того, он требует более высокой квалификации оператора.

В зависимости от производителя

Эти устройства производят многие российские и белорусские машиностроительные предприятия, даже не обязательно профильные (к примеру, в рамках конверсии). Заслуживают внимания отечественные модели КС-1, КС-1А, КСМ-1, КТС-2 и КТС-4 на один, два или четыре ряда соответственно.

Справка. Закономерность проста: отечественная и белорусская техника стоит дешевле импортной в разы.

По типу технологического процесса

У картофелесажалок малой мощности высадка картофеля разделена на два этапа:

Для картофелесажалок с более сильными двигателями этот процесс может быть совмещенным: агрегат сразу и раскладывает клубни, и укрывает их землей за один проход.

Интересное на сайте:

Обзор модели навесной картофелесажалки СН 4Б

Обзор картофелесажалки КСМ 4

Как сделать двухрядную картофелесажалку самому

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

• КС-1;
• КСМ-1.

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей.

КС-1

Агрегат для посадки картофеля КС-1А

КСМ-1

КСМ-1А – производительная и удобная картофелесажалка

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Как собрать двухрядную картофелесажалку самому

Сборку картофелесажалки для мини-трактора надо начинать с установки рамы. Ее изготавливают из швеллера №8. К раме крепят два лонжерона для приваривания последующих деталей и укрепляют их тремя поперечинами.

Подробный чертеж картофелесажалки для минитракотора

В передней части лонжеронов к ним приваривают крепления, с помощью которых сажалка будет цепляться к трактору. Затем лонжероны усиливают двумя наклонными металлическими брусами, к которым впоследствии приварится бункер для посадочного материала. Снизу к раме необходимо прикрепить плужок, или сошник, ось для одного колеса.

Чертеж картофелесажалки для минитрактора и мотоблока

Емкость для картофеля изготавливается из кусков фанеры толщиной не менее 1,5см. Сначала выпиливаются детали нужной формы и размера, затем соединяются между собой металлическими уголками. Фанеру пропитывают олифой и красят водоэмульсионной краской. Изнутри ее можно обить смягчающим материалом, например, резиной во избежание повреждения клубней.

Покупная картофелесажалка для минитрактора на фото

Под тару для картофеля прекрасно подойдет бак от стиральной машинки. Колеса для сажалки лучше сделать широкими, для того чтоб не затаптывать рыхлую землю. Роль сеялки будет выполнять металлическая труба с отверстием не меньше 10 см. Также нужно предусмотреть рабочее место для помощника, который будет следить за процессом.

Фото самодельной двухрядной картофелесажалки

Теперь вы знаете, как делается самодельная картофелесажалка для минитрактора своими руками. Видео и чертежи из этой статьи помогут вам соблюсти точные размеры, с учетом модели вашего мини-трактора. Чаще всего картофелесажалки делают для трактора Т-25 или МТЗ -82, поэтому учитывайте и вы модель .

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, ) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать это вручную, но, имея в наличии минитрактор или мотоблок (например, ), можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения , прежде чем приступать к работе.

Для примера, прочитайте статью о — описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А — представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Двухрядная картофелесажалка для минитрактора

Дачники, который знают не понаслышке о трудностях возделывания огорода на приусадебном участке или имеют свое небольшое поле, с удовольствием облегчают свой труд с помощью разных приспособлений, призванных упростить и ускорить некоторые затратные по времени и силам работы.

Фото, как сделать самому сажалку для картофеля

Если вы планируете посадку картофеля весной с минимальными усилиями, вам на помощь придет двухрядная картофелесажалка для мини-трактора, которую можно собрать своими руками, не тратясь на дорогостоящее готовое оборудование.

Фото двухрядной картофелесажалки для минитрактора

Процесс работы с таким агрегатом для посадки картофеля выглядит так:

Cажалка для мини-трактора или мотоблока

Другой вариант полезной конструкции несколько более сложен в изготовлении, но и намного интереснее в своей конструкции.

Задачу, поставленную перед агрегатом – равномерно распределить клубни при посадке и закрыть их необходимым слоем почвы, картофелесажалка выполняет исправно.

Данное оборудование поможет значительно облегчить труд фермеров, оно просто незаменимо при работах по посадке картофеля.

Оборудование для посадки картофеля может быть с разным количеством рядов – один, два или много рядов, конструкцию можно собрать любым образом. Для изменения расстояния между рядами или отдельными единицами посадочного материала используется возможность регулирования, которая предусмотрена конструктивными особенностями сажалки.

Часто агрегаты для посадки картофельных клубней бывает усилено дополнительными видами креплений.

Агрегаты, предназначенные для высадки картофеля, сделанные самостоятельно лучше и удобнее всего применять на предварительно окультуренной почве.

Такие агрегаты помогут быстро, качественно и с применением наименьших усилий посадить картофель с соблюдением одинакового расстояния между картофельными клубнями.

Глубина залегания клубней также поддаётся регулировке. Такие самодельные конструкции подходят для высадки посадочного материала, как на небольших дачных участках, так и на весьма внушительных размеров полях. Работа сажалки довольно быстра и эффективна, поэтому она поможет при высаживании не только картошки, но и других овощей. Для этого понадобится только немного переоборудовать механизм.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.
