Культиватор своими руками: как его сделать из болгарки? Советы и инструкции по сборке самодельного культиватора из триммера или из бензопилы

Культиватор своими руками: как его сделать из болгарки? Советы и инструкции по сборке самодельного культиватора из триммера или из бензопилы Мотоблоки

Что нужно для работы

Чтобы изготовить в домашних условиях различные приспособления для обработки грунта, нужно подготовить специальные материалы для этого. В первую очередь, вам нужно позаботиться о том, чтобы раздобыть сталь. Чем больше различных труб, листов или металлических прутов у вас будет, тем лучше.

При работе с металлическими трубами не обойтись без специальных инструментов
При работе с металлическими трубами не обойтись без специальных инструментов

Сварочный аппарат – это один из самых главных инструментов для работы с металлическими изделиями. С его помощью вы сможете всего за несколько секунд соединить различные части, выполненные из металла. Разумеется, в большинстве случаев вы сможете обойтись без сварочного аппарата, соединив детали при помощи саморезов. Но качество таких соединений нельзя сравнивать с качеством сварочных швов.

Инверторный сварочный аппарат
Инверторный сварочный аппарат

Виды культиваторов

Классификация устройств осуществляется в зависимости от используемых механизмов. Разделяют культиваторы со следующим оборудованием.

  1. Электрическое. Преимущественно используется для обработки больших площадей. Работоспособность устройства возможна только при наличии источника электричества. Конструкция имеет небольшой вес и компактные размеры, к тому же такие приборы не загрязняют атмосферу вредными веществами.

    Электрический культиватор DAEWOO
    Электрический культиватор DAEWOO

  2. Аккумуляторное. Используется такой тип оборудования для работы на маленьких участках. К преимуществам культиваторов на аккумуляторе стоит отнести высокую мобильность и небольшие габариты.
  3. Бензиновое. Еще один вид оборудования, который считается одним из самых распространенных среди дачников. Имеет высокую производительность, хорошую мобильность, удобен в использовании. Но такие устройства необходимо правильно обслуживать, не говоря уже о загрязнении атмосферы вредными веществами.

    Бензиновый культиватор Hyundai
    Бензиновый культиватор Hyundai

  4. Механическое. Не секрет, что ручные культиваторы очень просты в использовании, они не отнимают много времени и сил, а также отличаются невысокой стоимостью. Существует несколько видов конструкций ручных культиваторов, начиная с простого культиватора «Торнадо», представляющего собой обычные вилы с загнутыми пальцами на низу, а заканчивая плоскорезом.

    Ручной культиватор
    Ручной культиватор

К преимуществам ручных культиваторов также можно отнести то, что их легко изготовить самостоятельно. Для этого не нужны специальные навыки, достаточно следовать рекомендациям. Для изготовления той или иной конструкции нужен правильный чертеж изделия, немного свободного времени, терпения и, конечно же, некоторых инструментов и материалов.

Ручной культиватор «Гном»
Ручной культиватор «Гном»

Цветочные горшки своими рукамиЦветочные горшки своими руками

В нашей новой статье мы делимся лучшими идеями цветочных горшков! Самые оригинальные и красивые варианты, пошаговые инструкции по изготовлению, полезные советы – все это можно найти в этой статье!

Дисковый культиватор

Еще один вариант изготовления ручного культиватора, главной деталью которого являются стальные диски. Стандартная конструкция предусматривает 5 дисков, к которым должны крепиться специальные зубья. За счет этих зубьев и происходит рыхление грунта. Вы можете изготовить такие диски собственноручно или же купить в специализированных магазинах.

Дисковый окучник: 1 —рядок картофеля обрабатываемый, 2 — диск окучника в сборе (от сельхозтехники, 2 шт.), 3 — кулак (от сельхозтехники, 2 шт.), 4 — кронштейн Т-образный, 5 — стойка, 6 — скребок стальной (от сельхозтехники, 2 шт.), 7 — балка моста (стальная труба 32x2,5), 8 — болт стопорный Ml0, 9 — грядиль-рукоятка
Дисковый окучник: 1 — рядок картофеля обрабатываемый, 2 — диск окучника в сборе (от сельхозтехники, 2 шт.), 3 — кулак (от сельхозтехники, 2 шт.), 4 — кронштейн Т-образный, 5 — стойка, 6 — скребок стальной (от сельхозтехники, 2 шт.), 7 — балка моста (стальная труба 32×2,5), 8 — болт стопорный Ml0, 9 — грядиль-рукоятка

Готовые диски нужно одевать на ось поочередно, а затем ставятся подшипники. Готовая конструкция крепится к рукоятке, выполненной из дерева. При культивировании грунта диски начинают вращаться, а зубья поочередно вонзаются в землю. Дисковый культиватор способен срезать сорняки и рыхлить почву. Периодически его нужно чистить от застрявших растений.

Дисковый окучник
Дисковый окучник

Дополнительные рекомендации

Если вы, ознакомившись с пошаговыми инструкциями, все-таки решились делать такой культиватор собственноручно, то нельзя забывать о мерах безопасности. В первую очередь, защитить необходимо органы зрения и руки, особенно при работе со сварочным аппаратом.

Если при работе используется дуговая сварка, то защищаться нужно не только от интенсивного и очень яркого света, издаваемого устройством, но также от окалин, которые, появившись на месте сварочного шва, могут откалываться от металла и высоко подлетать.

Средства индивидуальной защиты при выполнении сварочных работ
Средства индивидуальной защиты при выполнении сварочных работ

Используя газосварку, при разогревании металла обязательно надевайте защитные перчатки и используйте специальную защиту для лица. Вы работаете с высокими температурами, поэтому кожу нужно защищать от ожогов. Примечательность ручных культиватором заключается в том, что изготовить их можно даже без особенных навыков или опыта.

Сделать самодельный культиватор не так сложно, как может показаться
Изготовить самодельный культиватор не так сложно, как может показаться

Как сделать мотокультиватор своими руками

  • колесо с грунтозацепами (1),
  • велосипедная звездочка (2),
  • трехлучевая приварная спица (3),
  • рама мотокультиватора (4),
  • выхлопная труба с глушителем (5),
  • модернизированный двигатель от мопеда (6),
  • топливный бак (7),
  • трубчатая V-образная стойка (8),
  • звездочка промежуточного вала (9),
  • труба, усиливающая раму (11),
  • рукоятки с ручками управления дроссельной заслонкой карбюратора и сцеплением (12),
  • механизм крепления и регулировки рукояток (13),
  • лапа культиватора-окучника (14),
  • узел (16).

Для изготовления крыльчатки использовался дюралюминиевый лист, толщина которого 0,5-1,0 мм. Заготовка перед этим была размечена, после чего были просверлены крепежные отверстия. Затем было надрублено зубилом, прорезано ножницами, а получившиеся лопасти были отогнуты.

Вначале переставляем головку цилиндра. Ее нужно повернуть так, чтобы перпендикулярно крышке муфты сцепления установились вертикальные ребра охлаждения. Потом от цапфы коленчатого вала отделяем ведущую шестерню, используя штатный съемник. Последнюю надежно закрепляем в тисках, установив перед этим защиту от «сминания», и переходим к вентилятору.

К ступице-втулке накрепко прикручиваем крыльчатку винтами М4. С обратной стороны обязательно расклепываем крепежные элементы. Шлицами к крыльчатке навинчиваем фасонную гайку на резьбу М20, тем самым подготавливаем узел для соединения с ведущей шестерней.

Культиватор своими руками: как его сделать из болгарки? Советы и инструкции по сборке самодельного культиватора из триммера или из бензопилы
Для изготовления нижней крышки кожуха вентилятора используют листовой металл. Далее ее устанавливают на крышку муфты сцепления и соединяют винтом М6. Следят за тем, чтобы максимально совместились обе детали. Центры дополнительных крепежных отверстий устанавливают в крышке муфты, используя для этого отверстия крышки кожуха. После этого обе детали вновь снимают с двигателя, для нарезки резьбы М5 и сверления недостающих отверстий. Когда крышка сцепления установлена на место, к ней привинчивают крышку вентилятора.

Далее работаем с цапфой коленчатого вала. На нее ставят шестерню в сборе с ступицей-втулкой, крыльчаткой и фасонной гайкой. Используя специальный болт М8, все это жестко фиксируется вместе. А используя фасонную гайку, распирают «намертво». Последнюю можно свинтить на резьбовом участке ступицы-втулки.

Для изготовления верхней части кожуха вентилятора, используют лист белой жести или кровельное железо, толщина которого 0,3-0,5 мм. Заготовка сгибается по тонким линиям, а внутрь отгинаются «язычки». После чего необходимо пропаять швы и установит кожух на двигатель. Крепежные отверстия в нижней крышке и отверстия в кожухе для свечи выполняются при монтаже, «по месту».

Ось промежуточного вала вытачивается заново, используя сталь-45. Делается это так, чтобы на него легче насаживались, с одной стороны — сваренные звездочки, а с другой приводной шкиф. Узел промежуточного вала собирается из педального, велосипедного вала.

Для изготовления всех трубчатых элементов силовой конструкции мотокультиватора используются отрезки водогазо-проводных труб. Чтобы избежать трещин и поломок во время изгибания, рекомендуется заполнять песком внутреннюю полость. Для этих целей зимой можно использовать воду, с последующей заморозкой, что гарантирует трубам высокую плавность и качество изгиба.

Бензиновый бак взят от мопеда «Рига», из которого самотеком к двигателю поступает топливо. Бак установлен на двух трубчатых стойках, которые приварены к ступице промежуточного вала.

От мотоцикла взято управление дроссельной заслонкой карбюратора и сцеплением. Тросы взяты от мотороллера. В поручне, за ручкой сцепления, сверлят отверстие в 4 мм. Туда вставляется в отжатом положении скоба фиксации рычага. При изготовлении ручки делаются съемными, благодаря чему мотокультиватор легко размещается в багажнике автомобиля.

Во время испытания, при культивации картофеля, была достигнута производительность обработки — пятнадцать соток за один час.

Культиватор «торнадо»

Отличный культиватор с самой простой конструкцией, состоящей всего из трех частей – погружного элемента, ручки и черенка. Во многом принцип работы культиватора схожий с работой штопора. Нужно надавливать конструкцией в землю и проворачивать, а затем культиватор можно поднимать.

«Торнадо» — ручной культиватор
«Торнадо» — ручной культиватор

Таблица. Изготовление культиватора «Торнадо».

Шаги, фотоОписание действий
Шаг первый
Шаг первый
Вырежьте 4 заготовки из стального прута, длина которых должна быть примерно 30 см. Каждую заготовку согните с помощью тисков.
Шаг второй
Шаг второй
Заточите каждую из заготовок с одной стороны. Это требуется для того, чтобы конструкция хорошо входила в землю. Все прутья должны быть одинаково ровными и острыми.
Шаг третий
Шаг третий
Приварите заготовки к металлической трубе. Может подойти обычная или профильная труба. Проследите за тем, чтобы все детали были приварены под одинаковым углом. Это повысит эффективность конструкции.
Шаг четвертый
Шаг четвертый
Место сварки обработайте шлифовальным кругом или напильником, чтобы устранить все неровности. Это придаст конструкции более привлекательный вид.
Шаг пятый
Шаг пятый
Приварите к профильной трубе ручку. Для этого можно взять такой же диаметр. При желании обмотайте ручку изолентой, особенно в местах, где вы будете держаться за нее руками. Сварочные швы тоже желательно обработать.
Шаг шестой
Шаг шестой
Испытайте готовую конструкцию в деле, и если какой-либо из элементов будет недостаточно хорошо приварен, то в процессе проверки культиватора он отвалится. Если изделие прошло проверку, тогда покрасьте его и смело используйте по назначению.

На заметку! Если вам нужна большая конструкция, то можете использовать более крупные детали. Технология изготовления от этого не изменится, а надежность культиватора не пострадает.

Культиватор из бензопилы

На случай, если в вашем гараже лежит ненужная бензопила, из некоторых ее частей можно изготовить неплохой культиватор. Но, в отличие от предыдущих вариантов, изготовить изделие из старой бензопилы смогут те люди, которые хоть немного разбираются в технике.

Культиватор можно сделать из ручной бензопилы
Культиватор можно сделать из ручной бензопилы
  1. Изготовьте для начала металлическую раму для будущего культиватора, используя металлические уголки. Рама должна иметь кубическую форму.
  2. Прикрепите двигатель от бензопилы к готовому каркасу, а точнее – к верхней его части.
  3. Сделайте ручки для вашей конструкции. Желательно использовать для этого металлические трубы. Такая конструкция будет более удобной в использовании.
  4. Подготовьте две звездочки, одна из которых должна быть ведущей, а вторая – ведомой и устанавливаться на промежуточном вале.
Мотокультиватор из бензопилы своими руками
Мотокультиватор из бензопилы своими руками

Обратите внимание! Культиватор из бензопилы имеет целый ряд преимуществ перед другими конструкциями, например, высокая мощность и производительность, минимум приложенных усилий и т. д. Но такой культиватор имеет и недостатки, главным из которых является необходимость регулярной дозаправки. Поэтому у вас на хозяйстве всегда должен быть наготовлен бензин.

У мотокультиватора есть несколько важных преимуществ
У мотокультиватора есть несколько важных преимуществ

Мотоблок на электрической тяге

У каждого крестьянина, живущего на своей земле, пусть даже и бедного, должен быть инструмент для её (земли) обработки. В начале у меня это была одна лопата, потом две, потом к ним добавились грабли и вилы, и, наконец, назрела необходимость приобретения механического устройства, в простонародье — мотоблока.

Ну в самом деле, сколько ж можно спину на поле гнуть. Культпоход по магазинам в поисках чего-то подходящего поверг меня в уныние, всё » подходящее» стоило от 20 тысяч билетов банка России. Или больше. И тут, как всегда меня выручила . куча металлолома, который собирает у нас деревне один мой хороший знакомый.

Итак, из этого металлолома мне досталось то, что осталось, а именно: рама с каркасом, кусок мотора и шнеки от мотоблока «Крот», который где – то. когда-то. в советские времена что – то… у кого-то… в огороде пахал. Понятное дело, что всё доставшееся находилось в плачевном состоянии, ну конечно, кто же хорошую вещь в металлолом сдаст!

Для изготовления мотоблока на электротяге мне понадобилось следующее:

1. Собственно, сам мотоблок в виде кучи старого металлолома 2. Электродвигатель от старого лифта на 4 кВт 3. Конденсаторы 1. 3 мкф 400 В в количестве 70 штук. 4. Выключатель 250В 10А 5. Шнур с вилкой 5 м 6. Изолента 2 рулона 7. Болты, гайки для крепления двигателя к раме. 8. Дрель, свёрла. 9. Болгарка, сварка.

Перебрал редуктор, выправил кувалдой шнеки, и убрал всё лишнее, оставив только шкивы, раму и руль мотоблока. Даже не пытаясь восстановить разобранный двигатель, я сразу решил прикрутить вместо него . электромотор!

Тем более, что в гараже уже давно ржавел двигатель на 4 кВт от грузового лифта. Он тоже достался мне по случаю, когда в магазине у знакомого меняли грузовой лифт. Весь лифт забрать не удалось, мне достался только электромотор.

Как оказалось, мотор был трёхфазный, на 380 В, поэтому пришлось переделывать схему его подключения к однофазной сети 220В с помощью фазосдвигающего конденсатора.

Схем и формул для расчета в интернете на эту тему полно, после непродолжительного поиска и нескольких практических экспериментов я выбрал вот такую.

Ранее я много раз пользовался различными бензиновыми мотоблоками, брал их напрокат у друзей или соседей. Но теперь почувствовал, как говорится, разницу. Впечатления от работы — фантастические, пашет быстро, без шума и дыма, всем нравится и все хотят попробовать!

По ходу работы выяснилась, что если приноровишься, то нисколько провод не мешает. Удлинитель у меня используется самодельный, на 30 м, из простого осветительного провода. И хорошо, что он не мощный, и не фирменный. Однажды я его (провод) всё-таки зажевал.

И ещё одна интересная деталь.

Когда я хотел заточить режущие кромки у шнеков, то мой сосед, местный крестьянин, увидел, и меня отговорил. Дело в том, что если края у шнека острые, то корни сорняков (особенно вьюнок) перерезаются лопастями и потом очень быстро отрастают, причем вдвое большим количеством.

Плоскорез

Еще одна разновидность культиватора, которую можно изготовить самостоятельно. Плоскорез является достаточно эффективным предметом инвентаря, для его изготовления требуется старый велосипед и одно колесо. Дальше нужно следовать инструкции, приведенной ниже.

Шаг 1. Подготовьте два небольших полукруга, изготовленные из каленого металла. Они должны быть прочными, поскольку на них оказывается основная нагрузка.

Два подготовленных полукруга
Два подготовленных полукруга

Шаг 2. Согните два метровых отрезка 15 мм трубы для ручек. Затем отрежьте лишнюю часть от велосипедной рамы.

Будущие ручки и обрезанная велосипедная рама
Будущие ручки и обрезанная велосипедная рама

Шаг 3. Приварите ручки к велосипедной раме, а также упорный прут, который будет принимать на себя нагрузку с ручек во время обработки почвы.

Ручки приварены к велосипедной раме
Ручки приварены к велосипедной раме

Шаг 4. Соедините две пластины между собой при помощи сварки, наточите получившееся лезвие и приварите его к велосипедной раме. Его нужно устанавливать на месте сидения, чтобы у вас была возможность регулировать лезвие по высоте.

К раме приварено лезвие
К раме приварено лезвие

Шаг 5. Покрасьте собранную конструкцию, защитив ее тем самым от коррозии. При желании можно обмотать изолентой рукоятки плоскореза. На данном этапе процесс изготовления ручного культиватора можно считать завершенным.

Ручки рекомендуется обмотать изолентой
Ручки рекомендуется обмотать изолентой

Подробнее об устройстве

Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений.

Популярностью пользуются небольшие ручные культиваторы
Популярностью пользуются небольшие ручные культиваторы

Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах.

Такой культиватор не сравнится по мощности с мотоблоком
Такой культиватор не сравнится по мощности с мотоблоком

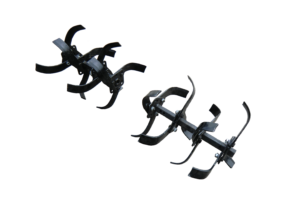

В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

  • лапы для рыхления грунта;
  • специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
  • окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
  • игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
  • подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.
Схема окучивателя с ножом-разрыхлителем
Схема окучивателя с ножом-разрыхлителем

При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

Культиваторы бывают различных типов
Культиваторы бывают различных типов

Ремень для триммера

Для более комфортной работы с триммером, если подразумевается обработать большую площадь, поросшую травой, желательно использовать специальный ремень. Данное приспособление снимает усталость с рук и спины оператора косилки и значительно облегчает процесс, если сравнивать с той же работой, но без ремня.

Ремни бывают плечевые и ранцевые. Плечевой ремень является самым простым приспособлением и состоит из петли с двумя или одной защелкой (карабином), с помощью которого он крепится к косильному агрегату. Ко второму карабину обычно крепится пластиковая пластина, защищающая бок оператора от давления штангой триммера.

Плечевой ремень обычно применяется с легкими триммерами, массой 3-4 кг. Для более тяжелых агрегатов удобнее использовать ранцевый ремень.

Ремень для триммера можно легко заказать через интернет или купить в специализированном магазине, где продаются данные аппараты и комплектующие к ним.

Цена на ранцевые ремни начинается от 250 рублей и выше.

Если же появится желание сделать его своими руками, то любая хозяйка, взглянув на данное приспособление, легко может сшить его из подручных средств (старых поясов и ремней). Возможно, придется прикупить пряжки и карабины. Но все же мы рекомендуем купить готовый ранцевый подвес и не терять время и деньги на изготовление худшего по качеству, чем готовое, приспособления.

Для многих дачников триммер уже давно стал техникой привычной и почти незаменимой. Но не всегда удаётся приобрести модель, позволяющую удовлетворить все потребности. Случается, что со свежей молодой растительностью триммер справляется запросто, но возникает желание расчистить место за забором или вдоль подъездной дороги, а высокая вызревшая трава оказывается технике «не по зубам».

Насадка на триммер своими руками

Предлагаем вариант самостоятельного изготовления насадки для триммера из простых, почти подручных, средств. Потребуется металлическая перфорированная пластина (100мм х 240 мм), два ножовочных полотна по металлу, 4 винта и 4 гайки М5, 4 шайбы и 4 увеличенных шайбы. С точки зрения техники безопасности, ножовочные полотна не должны быть полностью калёными.

Всё, что понадобится для изготовления насадки

Самое сложное в изготовлении насадки — симметрично разметить и выполнить отверстия под ножи и вал триммера. Именно поэтому выбирается готовая перфорированная пластина.

Сначала необходимо сделать основание насадки. Для этого из металлической пластины болгаркой вырезаем квадрат со стороной 100 мм. Разметить его нужно таким образом, чтобы точно в центре (на пересечении диагоналей) находилось отверстие. Для этого от центра выбранного отверстия перпендикулярно короткой стороне пластины отмеряем расстояние 50 мм и намечаем линии обрезки.

Размечаем основание насадки

Обрезаем лишнее и получаем квадрат 100 мм х 100 мм. Теперь необходимо немного скруглить уголки и рассверлить центральное отверстие под вал триммера.

Скруглить уголки и рассверлить центральное отверстие под вал триммера

Полотна по металлу обрезаем, отмеряя от каждого конца 8 см. Получаем четыре заготовки с готовыми отверстиями.

Обрезаем полотна по металлу

Этим заготовкам необходимо придать форму ножей. Для этого намечаем линию среза на глаз (особая точность не требуется), скрепляем все четыре заготовки вместе и стачиваем лишнее.

Из заготовок вырезаем ножи

В результате получаем одинаковые по весу и размеру ножи, их можно немного заточить с одной стороны. Теперь все части самодельной насадки для триммера подготовлены, можно начинать сборку.

Всё готово для сборки

На винт надеваем маленькую шайбу и вставляем его в угловое отверстие. Сверху надеваем нож, располагая заточенную сторону по ходу вращения вала триммера. Следом идёт большая шайба и гайка, которая не затягивается, чтобы нож свободно вращался. Таким же образом крепим другие три ножа.

Закрепляем ножи

Конец винта нужно расклепать, чтобы гайка не слетела.

Конец винта нужно расклепать

Насадка готова. Устанавливается она гайками к земле и закрепляется таким же образом, как и трёхлопастной нож, идущий в комплекте с триммером. При столкновении с камнем ножи складываются и немного уходят внутрь.

Эту идею предложила наш постоянный автор видео Татьяна (Тульская область). Более подробно увидеть весь процесс изготовления такой насадки для триммера и узнать некоторые нюансы вы можете, посмотрев видеоролик, который она подготовила.

При работе с триммером важно не забывать о технике безопасности, используя любые насадки, а особенно самодельные.

Предлагаем обсудить эту идею в комментариях к публикации. Поделитесь с нами своими соображениями, а также расскажите о своих уДачных решениях.

Роторный культиватор

Основные задачи роторной конструкции заключаются в бороновании почвы и дальнейшем ее разравнивания. Культиватор состоит из специальных полусферических дисков в количестве 2 или 4 штук. Каждая из пар этих дисков крепится к оси, за счет чего основа конструкции может двигаться. Это позволяет при работе увеличивать или уменьшать угол наклона дисков.

Схема дискового роторного культиватора
Схема дискового роторного культиватора

Основа обязательно должна быть металлической, так как на нее оказывается большая нагрузка при работе. Саму основу можно прикрепить к ручке. Если все детали будут выполненными из металла, это существенно увеличит вес конструкции, поэтому многие дачники делают ручки из дерева.

Легкий культиватор своими руками
Легкий культиватор своими руками

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

  1. Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.

    Насадки на триммер своими руками

  2. Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.

    Насадки на триммер своими руками

  3. Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.

    Насадки на триммер своими руками

  4. Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.

    Насадки на триммер своими руками

  5. После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
  6. Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.

    Насадки на триммер своими руками

  7. Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Сборка ручных культиваторов

Как только подготовите все необходимое для работы, можно приступать к изготовлению ручного культиватора. Это уникальное изделие, имеющее целый ряд преимуществ, например, компактность, доступность материалов для ее изготовления и эффективность готового культиватора.

Ручной рыхлитель почвы
Ручной рыхлитель почвы

Самодельный культиватор даст возможность не только удалить сорняки по всему участку, но и качественно разрыхлить почву. Но, как уже отмечалось ранее, ручные культиваторы не предназначены для больших участков, поэтому если ваш сад или огород имеет большую площадь, тогда есть смысл приобрести бензиновый культиватор.

Культиватор-прополыцик: 1 — колесо в сборе (от садовой тележки), 2 — рама основная, 3 — пружина, 4 — фиксатор цепной, 5 — крюк, 6 — рукоять U-образная поворотная в сборе, 7 — винт Ml2 фиксирующий с шестигранной головкой (3 шт.), 8 — кронштейн поворотный, 9 — рама прополыцика (стальная полоса 20x7), 10 — сгребатель навесной (стальная цепь из прутка диаметром 10), 11 —прополыцик-комкоразбиватель 15-звездочный (от сельхозтехники), 12 — гайка М10 с контргайкой и шайбой (2 шт.), 13 — лапа культиватора поворотная (от сельхозтехники, доработанная), 14 — ось-болт с гайкой и шайбами (2 шт.), 15 — болт М14 с гайкой (2 шт.).
Культиватор-прополыцик: 1 — колесо в сборе (от садовой тележки), 2 — рама основная, 3 — пружина, 4 — фиксатор цепной, 5 — крюк, 6 — рукоять U-образная поворотная в сборе, 7 — винт Ml2 фиксирующий с шестигранной головкой (3 шт.), 8 — кронштейн поворотный, 9 — рама прополыцика (стальная полоса 20×7), 10 — сгребатель навесной (стальная цепь из прутка диаметром 10), 11 —прополыцик-комкоразбиватель 15-звездочный (от сельхозтехники), 12 — гайка М10 с контргайкой и шайбой (2 шт.), 13 — лапа культиватора поворотная (от сельхозтехники, доработанная), 14 — ось-болт с гайкой и шайбами (2 шт.), 15 — болт М14 с гайкой (2 шт.).

Снегоуборщик

Снегоуборочная машина представляет собой агрегат, который сгребает снег и отбрасывает его в стороны. Она работает по шнековому и роторному принципам.

Шнековые механизмы осуществляют 1-ступенчатый забор снежной массы. Устройство находится в передней части агрегата, по бокам и сверху прикрывается крышкой. В процессе вращения вокруг собственной оси шнек захватывает, перемалывает снег и лед, дробит их на мелкие фракции, передает внутрь техники на отбрасывающую лопату, затем на отводящий патрубок. Для свежевыпавшего снега подходят механизмы с гладкой кромкой, для залежавшегося — с зубчатой.

В агрегате роторного типа снежный покров очищается ротором. Насадка крепится на приводной вал и работает, как пылесос. Лопасти выступают вперед, что намного облегчает захват снега. В самодельном снегоуборщике из триммера они делаются из качественного металла либо прочного пластика. Ротор создает увеличенную центробежную силу. Снег отбрасывается, проходя через патрубок, на расстояние до 12 м.

Для снегоочистителей подходят как электрические моторы, так и топливные.

Если радиус действия механизма в пределах дома, устанавливают электромотор от триммера, при этом учитывают гидроизоляцию агрегата. При проведении работ на дачных участках лучше установить бензиновый двигатель небольшой мощности.

На подготовительном этапе для снегоуборщика из триммера своими руками чертежи деталей и сборочных узлов разрабатываются по продуманному плану, технологии и исходя из наличия материала и оборудования. Для сборки используют схему газонокосилки.

Необходимое оборудование для изготовления самодельной машины:

  1. Бензотриммер с прямой штангой и редуктором.
  2. Стальной лист толщиной 1,5 мм или металлическая бочка.
  3. Фреза с зубьями.
  4. Набор инструментов:
  5. сверла;
  6. гаечные ключи.
  7. Болгарка.
  8. Сварочный аппарат.

Сначала делают ротор:

  1. Из листа стали вырезают 4 прямоугольника 25х10 см.
  2. Один из углов длинной стороны детали обтачивают в форме лопасти.

Дефлектор делают из металлических полосок 30х15 см, изгибают, приваривают бортики высотой 10 см. Для лопатки берут заготовку 30х40 см, загибают края на высоту 2 см.

Для того чтобы сделать снегоуборщик своими руками из триммера, выполняют такой алгоритм действий:

  • снизу бочки отступают 15 см, обрезают по кругу;
  • на дне конструкции сверлят отверстие для выступа редуктора и 3 дополнительных — для крепления щитка;
  • с боковой стороны делают квадрат со стороной 10 см для выгрузки снежной массы;
  • 1/3 передней части конструкции закрывают металлическим листом так, чтобы квадратное отверстие располагалось по центру заслонки;
  • готовые лопасти ротора крестом приваривают к диску бензотриммера;
  • к корпусу агрегата в месте выброса снега устанавливают дефлектор и проходят сваркой;
  • снизу крепят лопатку;
  • производят монтаж редуктора, закрепляя болтами;
  • вставляют ротор.

Во время работы пользуются сварочным аппаратом. Сварка по тонкому металлу — сложный технологический процесс, с которым может справиться только профессионал. Поэтому лучше при изготовлении некоторых деталей воспользоваться услугами опытного сварщика.

Оцените статью
Про мотоблоки
Добавить комментарий

Adblock
detector
