Ленточная пилорама своими руками чертежи — самоделкин друг

Уважаемые посетители сайта “Самоделкин друг из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант идля тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

  1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
  2. колеса от легкового автомобиля
  3. ступицы
  4. подшипники
  5. профтруба квадратного сечения
  6. шпилька с резьбой
  7. цепь
  8. домкрат
  9. капельница
  10. силовой агрегат (бензиновый или электродвигатель)
  11. арматура
  12. болты, гайки, шайбы, граверы
  13. листовой металл 1 мм
  14. шкив
  15. ремень

Инструменты

  1. сварочный аппарат
  2. дрель
  3. наждак
  4. болгарка
  5. молоток
  6. рулетка
  7. набор гаечных ключей
  8. уровень (лазерный)
  9. линейка
  10. уголок

Процесс сборки ленточной пилорамы своими руками.

Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится “Семь раз отмерь, один раз отрежь.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГЛенточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГЛенточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГЛенточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГЛенточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГЛенточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГЛенточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГЛенточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГЛенточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов

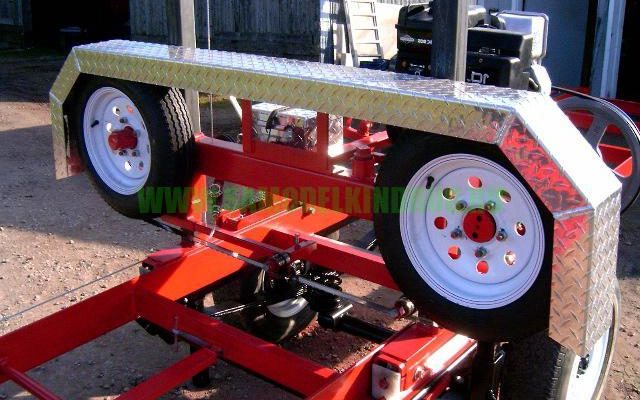

1 Ленточная пилорама с электродвигателем.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ 2. Ленточная пилорама с бензиновым двигателем.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ 2. Ленточная пилорама с бензиновым двигателем.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ 3 Шинная пилорама.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Чтож  принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Чтож  принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка. Обратите внимание!!! На фото уголок расположен ребром вверх.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Рама же сварена из профтрубы квадратного сечения. Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Далее изготавливается механизм подъема.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ После чего устанавливаются шкивы и ступицы.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Подключение к силовому агрегату.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Выравнивание и поддержка пильного полотна осуществляется за счет подшипников.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Выравнивание и поддержка пильного полотна осуществляется за счет подшипников.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь .Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь .Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Механизм натяжения можно сделать из небольшого домкрата.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно.Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ Ленточная пилорама своими руками чертежи - САМОДЕЛКИН ДРУГ  Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Большое спасибо за внимание!
