Маз 6430 седельный тягач технические характеристики

Весовые параметры и нагрузки

• Грузоподъемность, кг: 20800
• Полная масса а/м, кг: 33500
• Нагрузка на заднюю тележку, кг: 26000
• Нагрузка на переднюю ось, кг: 7500

Двигатель

• Модель двигателя: WP12.430E50 (Е-5)
• Макс. полезный крутящий момент, Нм (кгсм): 2060 (210) при частоте вращения коленчатого вала, об/мин: 1300-1600
• Максимальная полезная мощность, кВт (л.с.): 316 (430) при частоте вращения коленчатого вала, об/мин: 2300
• Рабочий объем, л: 6,65
• Расположение и число цилиндров: рядное, 6
• Тип двигателя: дизельный с турбонаддувом, с промежуточным охлаждением наддувочного
• воздуха

КПП

• Fast Gear 12JS200TA

Кузов

( 2 оценки, среднее 4 из 5 )

Конструктивные особенности

Как сказано, построен лесовоз был на базе МАЗ-500, но обладал он рядом отличий. На то время все грузовики МАЗ являлись одними из самых современных в СССР, но от МАЗ-500 лесовоз отличался довольно серьезно по трансмиссии.

Силовая установка у МАЗ-509 не отличалась от моделей 500-серии. Это был совершено новый силовой агрегат ЯМЗ-236. Данный мотор был 6-цилиндровым, с V-образным положением цилиндров, обладал водяной системой охлаждения. Мощности его было достаточно, чтобы на базе обычного грузовика МАЗ-500 производить и седельный тягач, и лесовоз.

А вот трансмиссия, которая использовалась на МАЗ-509, была несколько иной, чем у других моделей. Лесовоз был первым автомобилем Минского завода, который оснащался полным приводом. Помимо этого для лесовоза была пересмотрена и коробка передач. У моделей МАЗ-509 она была 5-скоростной, отличались и передаточные числа коробки. Поначалу на лесовозы устанавливался передний мост с планетарным редуктором, от которого быстро отказались в пользу моста обычной конструкции.

Для перевозки древесины с данным тягачом использовалось два прицепа-роспуска — ГКБ-9383 и ТМЗ-803М. Эти прицепы были двухосными и оснащались механизмом самозатаскивания. Данный механизм позволял складывать тележку прицепа и грузить ее на тягач. Когда тележка не использовалась и была погружена на тягач, МАЗ-509 являлся двухосным, когда же требовалась перевозка древесины, прицеп раскладывался и лесовоз становился четырехосным, с двумя ведущими мостами. Использование данных прицепов-роспусков позволяло перевозить на МАЗ-509 древесину длиной 17-27 м.

Обновленный автопарк

Изначально 500-я серия, к которой принадлежит данный автомобиль, являлась прогрессивной и перевернула в некоторой степени сознание советских инженеров и водителей. А все потому, что разработчики машины предложили разместить мотор непосредственно под кабиной, а не впереди нее, как это было ранее. Также сама кабина получила свойство опрокидывания, что давало возможность легко добраться до основных узлов МАЗ-509.

Технические характеристики

В послевоенное время в СССР развитие промышленности не возможно было бы без увеличения количества грузового транспорта. Одним из крупнейших производителей грузовых автомобилей в то время являлся Минский автомобильный завод.

В 60-х годах этот завод приступил к производству совершенно новых грузовиков, получивших обозначение МАЗ-500. Также производитель на базе этого грузовика производил ряд специальной техники, в том числе и автомобили, предназначенные для лесозаготовительных работ.

Грузовики, использовавшиеся для перевозки леса, получили свое обозначение – МАЗ-509.

МАЗ-509П являлась пробной серией с не очень большим количеством произведенных авто. Производство этой версии продлилось не долго – до 1969 года.

Сразу с началом производства модели МАЗ-509П, конструкторы завода начали поиск и устранение у этого авто недочетов. Результатом этого стало практически параллельное производство несколько усовершенствованной модели – МАЗ-509. Производство этой модели было более длительное – серийное производство ее началось в 1966 году и закончилось в 1978 году.

На смену модели МАЗ-509 в 1978 году пришел лесовоз с обозначением МАЗ-509А. Это был последний лесовоз, построенный на базе 500-й серии грузовиков МАЗ. Производилась модель МАЗ-509А до 1990 года.

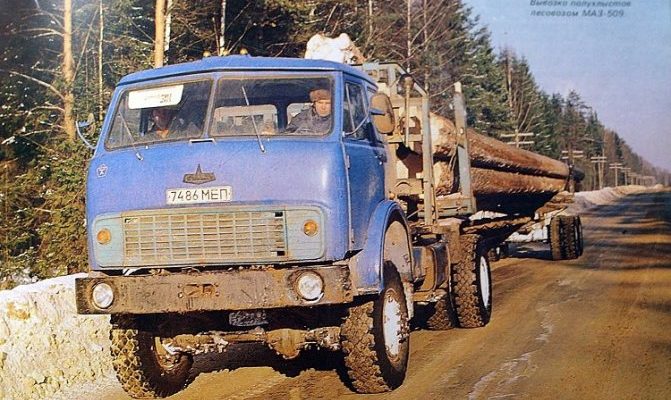

Фото лесовоза МАЗ-509

Минский автомобильный завод – это один из заслуженных и старейших производителей транспорта для перевозки леса на территории всего бывшего Союза. Автомобили отличаются надежностью и высокими показателями проходимости.

Кроме того, разработчики выпустили несколько модификаций, каждая из которых может выполнять комплексную работу или конкретную задачу.

До сих пор на дорогах встречаются лесовозы МАЗ первых выпусков, не говоря уже о последних моделях.

Конструктивный ряд

В ассортименте белорусского завода разработана масса модификаций для транспортировки леса. Среди них:

1. МАЗ-тягач с удлиненной рамой (сортиментовоз), рассчитанный на транспортировку короткого леса, отличается высокой проходимостью, способен перевозить груз на любые расстояния.
2. Грузовики с коником поворотного типа, взаимодействуют с прицепным роспуском. Транспорт имеет хорошую маневренность и отлично подходит для локальных перемещений.
3. Полуприцеп в паре с седельным тягачом позволяет транспортировать лес любой длины.
4. Прицепы для поездок в составе автопоезда.
5. Манипуляторы, оснащенные ковшом, работающие с трубами и лесом-кругляком.

Новые модели оснащаются телескопической стрелой, которая складывается в тройном положении и может достигать вылета порядка семи метров.

Для транспортировки древесины с этим тягачом использовались два двухосных прицепа-роспуска (ГКБ-9383 и ТМЗ-803М), которые оснащались специальным затаскивающим механизмом. Это позволяло складывать прицеп и грузить его на тягач, при раскладке конструкции получался лесовоз с четырьмя осями и двумя ведущими мостами. Такая трансформенность позволяла перемещаться в самых труднодоступных местах.

Ниже приведены характеристики, которые имеет МАЗ — тягач 509-й серии:

• ширина/высота/длина – 2,6/2,9/6/77 метров;
• база колес (м) – 3,95;
• снаряженный вес (т) – 8,8;
• дорожный просвет – 30 сантиметров;
• мощность мотора – 200 конских сил при объеме 11,15 литра;
• предельная скорость (км/ч) – 65 при среднем расходе горючего 48 литров на сотню километров;
• грузоподъемность по максимуму (т) – 21.

Лесовозы МАЗ этой серии подразделялись на три основные модификации (509П, 509А, 509), главные отличия между которыми состояли в трансмиссионном узле, экстерьере и некоторых технических деталях.

Новые модели

В начале 90-х белорусские разработчики пустили в серию более современный лесовоз МАЗ-6317, который выпускался в двух интерпретациях (сортиментовоз и прицеп-пропуск). Такой подход позволил унифицировать узлы и агрегаты для работы с различными видами леса.

Технические показатели этой модели:

• тип силовой установки – дизель;
• формула привода – 6*6:
• мощность мотора – 420 лошадиных сил;
• коробка передач – механика с девятью ступенями;
• предельный скоростной показатель – 80 километров в час;
• грузоподъемность (т) – 1,34/2,91 (в зависимости от модификации);
• длина/ширина/высота (м) – 1,03/2,55/4,0 или 7,82/2,5/3,52.

Следующая модель МАЗ-6303 – лесовоз, который выпускается до сих пор. Этот сортиментовоз дополнительно оборудован гидроманипулятором и подпорками. Его технические показатели:

• мотор – дизель;
• привод – 6*4;
• показатель мощности – 400 лошадиных сил;
• грузоподъемность – 15,8 тонны;
• КПП – 9 ступеней, механика;
• предельная скорость – 90 километров в час;
• габариты (м) – 6,6/2,5/3,7 (длина/ширина/высота).

Данная машина широко используется благодаря наличию сервисных центров и доступности деталей практически по всему бывшему СССР.

Лесовоз МАЗ с гидравлическим манипулятором является представителем спецтехники, используемой на лесозаготовках и при транспортировке древесины. Высокие показатели производительности и эффективности обеспечиваются благодаря КМУ (крану-манипулятору универсальному) с возможностью захвата сортимента. По характеристикам грузовики не уступают отечественным и зарубежным аналогам.

Лесовозы МАЗ серии 6312А9 используются для перевозки сортимента, досок и других деревянных заготовок и изделий. Грузовик оснащен дизельным силовым агрегатом ЯМЗ-65010 с турбоподдувом.

При максимальной грузоподъемности 2,32 тонны предельная скорость машины составляет 85 километров в час. Масса авто при полной загрузке – почти три с половиной тонны.

Особенности

Лесовоз с манипулятором, изготовленный на базе МАЗ-6303, получил ряд улучшений и доработок. Среди них можно выделить следующие аспекты:

• произведена модернизация шасси;
• усилен надрамник;
• смонтированы две пары коников, позволяющих удерживать и надежно фиксировать сортимент;
• установлена пара лебедок;
• между кабиной и платформой оборудована специальная заградительная пластина;
• возможность установки нескольких видов гидравлических манипуляторов (от СФ-62 до СФ-85СТ).

Новые лесовозы МАЗ доказывают, что их применение помогает транспортировать лес разной категории в экстремальных условиях. Это достигается благодаря повышенной проходимости грузовика, его улучшенным техническим параметрам, а также соответствию всем требованиям безопасности.

Отзывы и цены

Отзывы владельцев и специалистов подтверждают надежность и эффективность использования специализированных грузовиков МАЗ для транспортировки леса.

Не зря эти машины на протяжении нескольких десятков лет пользуются спросом на территориях бывших соцстран и за границей.

Дополнительно стоит отметить разнообразие модификаций лесовозов, что дает возможность оптимально подобрать технику для выполнения той или иной операции.

МАЗ лесовоз, цена которого на вторичном рынке начинается от одного миллиона двухсот тысяч рублей (серия 6303 с манипулятором), занимает одно из лидирующих мест по популярности в этом классе.

Конечная стоимость зависит от состояния автомобиля, его модификации и отработанного ресурса.

Новая модель лесовоза от белорусских производителей обойдется на порядок дороже, но все равно дешевле, чем аналогичная зарубежная техника.

Плюсы и минусы

К достоинствам лесовозов от Минского автозавода относятся следующее:

• прекрасный показатель проходимости всех модификаций для транспортировки леса;
• возможность выбора оптимального варианта среди разнообразия моделей;
• высокие показатели качества в сочетании с адекватной ценой;
• унификация запасных частей и агрегатов;
• большой ассортимент подержанных, но полностью работоспособных авто;
• постоянное усовершенствование производства и внедрение современных технологий;
• наличие запчастей в избытке и расширенное сервисное обслуживание по всей стране.

К недостаткам относится тот факт, что уровень комфорта и дополнительного оснащения пока несоизмерим с зарубежными аналогами. Однако доступная цена в сочетании с надежностью и простотой обслуживания практически компенсируют этот аспект.

На постсоветском пространстве сложно найти транспортное средство для перевозки леса лучше, чем сортиментовозы МАЗ. В работе можно встретить еще первые модификации, которые создавались десятки лет назад, при этом они показывают отличные результаты. Новые модели, которые выпускаются серийно, стали на порядок экономичнее, производительнее и функциональнее.

Начало производства

6 апреля 1966 года началась сборка первого экземпляра МАЗ-509П. Данный лесовоз производился, что называется, поштучно и имел определенные недостатки, которые довольно быстро устранялись непосредственно на уже готовых машинах.

Технические параметры этого грузовика имели существенные отличия от тех автомобилей, которые Минский завод выпускал раньше. Начнем с того, что мосты МАЗ-509 были полноприводными, и этот агрегат оказался единственным, пошедшим в серию.

Технические характеристики, устройство, модификации, фото и видео

Серия лесовозов МАЗ-509 состояла из трех моделей, которые несколько различались между собой. Если сравнивать модели МАЗ-509П и МАЗ-509, то отличия у них были по технической части.

Экспериментальная модель МАЗ-509П оснащалась однодисковым сцеплением, передний мост у нее был с планетарным дифференциалом.

А вот у МАЗ-509 сцепление заменили на двухдисковое, поменяли мост, изменили передаточные числа КПП и раздатки, что привело к увеличению скорости и грузоподъемности. Но внешне эти две модели между не собой не отличались, на них устанавливалась безкапотная кабина от МАЗ-500.

Отличия же моделей МАЗ-509 и МАЗ-509А и вовсе сводились к внешности. На более позднюю модель МАЗ-509А уже устанавливалась кабина от грузового автомобиля МАЗ-5335. По технической же части 509 и 509А не отличались.

Возможно вас заинтересует: предлагается сварка tig

Достойная смена

Поэтапная техническая модернизация машины привела к тому, что она смогла быстрее ехать. Скорость движения грузовика увеличилась с 60 км/ч до 65 км/ч, что стало возможным благодаря изменению передаточных отношений коробки передач. МАЗ-509 отличался от своего прародителя и тем, что имел более широкую колёсную базу, величина которой выросла сразу же на 10 сантиметров.

ЗИЛ-157 прозван в народе Семёра.

 ЗИЛ-157 в ремонтных мастерских В-Лупьиснкого ЛПХ, Урдома.

ЗИЛ-157 — грузовой автомобиль повышенной проходимости производства Завода им. Лихачёва (ЗИЛ). Выпускался серийно с 1958 года в основном для вооружённых сил (ВС). Использовалась кабина от ЗИС-151 с незначительными изменениями. Отличался от ЗИЛ-151 односкатной ошиновкой (у ЗИЛ-151 двускатная ошиновка задних колес) и отапливаемой кабиной и др.

Массово использовался в колхозах и лесхозах по причине высокой проходимости, неприхотливости, и объёма кузова. В отличие от ГАЗ-63, более удобен в погрузке, борта кузова можно свесить со всех трёх сторон. Особую любовь ЗИЛ-157 получил, за свою простоту и надежность, в Советской Армии, для которой по сути и создавался.

Автомобиль ЗИЛ-157 как и его предшественник ЗИС-151 имел сложную трансмиссию с пятью кардаными валами: промежуточный (между раздаточной коробкой и КПП); на передний мост; на средний мост; к заднему мосту подходили два карданых вала с промежуточным подшипниковым узлом на среднем мосту.

На ЗИЛ-157 применялись колёса и шины размером 12,00-18. Впервые в советском автомобилестроении на грузовом автомобиле была применена система централизованного регулирования давления в автомобильных шинах. Водитель со своего места мог регулировать давление в шинах (во всех или по выбору).

При этом скорость движения автомобиля не должна была превышать 10 км/час. Ресурс шин при такой езде не превышал 150 км (при эксплуатации с нормальным давлением 2,8 кг/см2 гарантийный пробег шин составляет 10 тыс.

В зимнее время машина требует тщательного присмотра за системой охлаждения, при необходимости применяются кожухи-утеплители на радиатор.

Серьёзным недостатком для столь тяжёлого грузовика является отсутствие гидравлического усилителя рулевого управления.

Снаряженная масса, кг 5540

нагрузка на переднюю ось, кг 2400

нагрузка на заднюю тележку, кг 3140

Полная масса автомобиля, кг 10190

нагрузка на переднюю ось, кг 2770

нагрузка на заднюю тележку, кг 7420

Высота, мм 2360 (с тентом 2915)

Длина, мм 6684

База, мм 4225

Ширина, мм 2315

Номинальная мощность, кВт (л. с.) 80,2 (109)

Максимальная частота вращения коленчатого вала, об/мин 2800

Максимальная скорость, км/ч 60

1 передача 7,44

2 передача 4,10

3 передача 2,29

4 передача 1,47

5 передача 1,00

Заднего хода 7,09

1 передача 2,27

2 передача 1,16

Передаточное число главной передачи: 6,67

Размер шин 12,00-18

а) Номинальная мощность 76,5 кВт (104 л.с.).

б) Максимальная скорость 65 км/ч.

г) Передаточные числа раздаточной коробки были другими, как на ЗИС-151: 1-я передача 2,44; 2-я передача 1,24.

 МАЗ-509, Витюнинский лесопункт, лесовоз груженный, с деревянным (березовым) не складывающимся дышлом и тросовыми скрещивающимися стяжками прицепа, водитель Королев А.А.

 МАЗ-509, самосвал, Витюнинский лесопункт, Королев Анатолий Григорьевич.

 МАЗ-509, лесовоз, Витюнинский лесопункт, Королев Анатолий Григорьевич.

МАЗ-509 — советский грузовой автомобиль-лесовоз, выпускавшийся на Минском автомобильном заводе.

  МАЗ-509, лесовоз со специальным оборудованием для погрузки и перевозки на себе прицепа-роспуска со складывающимся дышлом.

 МАЗ-509, груженный лесовоз с разложенным прицепом-роспуском.

другие числа раздаточной коробки,

на 500 кг бо́льшая грузоподъемность,

другие числа коробки передач,

передний мост с обычными (не планетарными) колёсными редукторами.

У ранних МАЗ-509 кабина была с такой же облицовкой, как и у МАЗ-500.

Лесовозу МАЗ-509 был присвоен государственный знак качества.

Устаревший автопарк требовал обновления

500-я серия была призвана перевернуть сознание советских инженеров, водителей и механиков.

нструкторы минского автозавода предложили разместить мотор не перед кабиной, как это делалось ранее, а убрать его как бы «внутрь» кабины, а точнее — под нее. Кабина должна была стать откидывающейся, за счет чего обеспечивался бы доступ к деталям двигателя. Помимо прочего бескапотное строение кабины позволяло увеличить рабочую длину кузова, что обеспечивало бы большую грузоподъемность и вместимость.

Также с целью увеличения рабочей мощности автомобилей, было решено оборудовать их более производительным двигателем, освоение которого как раз началось на Ярославском моторном заводе в середине 1958 г.

Однако апробация и обкатка новых технических решений требовали времени, которого у инженеров МАЗ не было. В связи с этим в качестве опытных образцов было решено использовать новые модели 200-й серии: 200М и 200П. Именно на их последовательно устанавливались новые кабины. двигатели, коробки передач, рамы и пр.

Это решение с одной стороны помогло конструкторам увидеть своими глазами неточности и недоработки, а с другой стороны позволяло не прекращать серийное производство. Таким образом, с 1962 — 1965г. параллельно со сборкой прототипов МАЗ 500 завод осуществлял мелкосерийный выпуск промежуточных агрегатов. В 1965г. производство МАЗ 200 было окончательно прекращено, и началась новая эпоха, связанная с МАЗ 500.

В серию вошли самосвал под индексом 503, седельный тягач под индексом 504 и лесовой автопоезд МАЗ 509П, пробный выпуск которого был начат 06.04.1966г. Как и все автомобили новой серии, лесовоз выпускался ограниченными «опытными сериями», которые позволяли практически без остановки выпуска,  устранять недостатки прямо на готовых автомобилях.

Предназначение

МАЗ-509, рама которого отличалась повышенной жесткостью, был разработан и служил для перевозки лесоматериалов как по специальным дорогам, так и по щитовым колеям. При этом он имел возможность заходить в лесоразработку. Для обеспечения оптимальных условий погрузки/выгрузки машина с 1969 года начала снабжаться лебедкой, имеющей поворотный конник и откидывающиеся стойки.

Конник был способен выдерживать нагрузку, равную 5500 кгс. Грузовик оснащался прицепом-роспуском: ТМЗ-803М или же ГБК-9383. Эти механизмы имели две оси и устройство самозатаскивания, которое позволяло при необходимости сложить тележку прицепа и отгрузить ее на тягач. В те моменты, когда тележка не эксплуатировалась и была загружена на тягач, МАЗ становился двухосным.

Что представляла из себя модель 509П{q}

Технические характеристики МАЗ 509П существенно отличались от всего, что производил Минский автозавод ранее. Помимо всех новшеств, введенных в 500-ой серии, лесовоз был единственным серийным грузовым полноприводным автомобилем. Кабина 509П была произведена из цельного металла, имела три места — водительское и пассажирское сиденье, откидную конструкцию.

Лесовоз оснащался абсолютной новинкой тех лет — 11,15 литровым 6-ти цилиндровым дизелем ЯМЗ 236 с коротким ходом поршня (14 см.), водным охлаждением, механическим ТНВД, шестью насосными секциями и прямым впрыском топлива. Шесть чугунных цилиндров мотора располагались друг напротив друга под углом 90 градусов.

Главной отличительной особенностью 509-й модели от остальных машин серии, безусловно, являлась ее трансмиссии. Полный привод, оба ведущих моста, многоступенчатая, а точнее пятиступенчатая коробка переключения передач. Максимальная скорость груженого лесовоза составляла 60 км/ч.

Поскольку для завода это был первый опыт конструирования автолесовоза, не все было гладко. Поэтому вскоре после апробации опытных моделей (в 1969-1970 гг.) была проведена полная модернизация всей пятисотой серии, в том числе и лесовозного автопоезда. На смену МАЗ 509П пришел МАЗ 509 со специальным прицепом-роспуском.

Модернизация затронула многие основные узлы автомобиля. Увеличилась скорость движения с 60 до 65 км/ч. за счет изменения передаточных чисел коробки передач и раздаточной коробки. МАЗ 509 в отличие от предшественника также обладал большей колесной базой (шириной 3,95 м.), размер которой вырос на 10 см.

по сравнению с предшествующей моделью, 2-х дисковым сцеплением и на 0,5 т. увеличившейся грузоподъемностью. Передний мост МАЗ 509 был также переоснащен: планетарные редукторы были заменены на обычные. Как и в предыдущей модели задние колеса были двускатными, размера 320-508(12,00-20). Дорожный просвет передней оси составлял 31 см., а задней — 30 см.

Автомобиль МАЗ 509 предназначался для перевозки лесоматериалов как по дорогам специального назначения, так и щитовым колеям с возможностью захода на лесоразработку. Именно для создания наилучших условий погрузки прицепа-роспука, автомобиль 1969г. выпуска снабжался лебедкой типа «бараб» с приводом от коробки ОМ и поворотным конником с тросом натяжения и откидывающимися стойками. Максимальная нагрузка на конник составляла 5500 кгс. Автомобиль оборудовался также одним из двухосных прицепов-роспусков: ГКБ 9383 и ТМЗ-803М.

Общие габаритные размеры 509-й модели, включая прицеп-роспуск, были таковы (ДхШхВ, м.): 6,7х2,7х3,66. Максимальная же допустимая масса с грузом составляла 21 т. В конце 60-х, начале 70-х годов на Минском автозаводе все выпущенные модели проходили сертификацию в соответствие с Госзнаком качества. В 1973 г. это почетная награда была присуждена и МАЗ 509.

МАЗ 509 не раз становился базой для экспериментов по разработке других полноприводных автомобилей. Был и самосвал МАЗ 509 Б, полностью унифицированный с лесовозом, и тентованый армейский грузовой автомобиль МАЗ 505, и седельный тягач МАЗ 508. Но что интересно, ни один из этих экспериментальных образцов так и не поступил в серийное производство, несмотря даже на тот факт, что они полностью соответствовали необходимым стандартам.

В 1978г. была произведена новая модификация 500-го семейства., в результате которого на свет появился МАЗ 509А, отличающийся от предыдущих моделей скорее внешне, чем внутренне. Его производство было прекращено с распадом Советского Союза, хотя некоторые машины до сих пор находятся в эксплуатации.

Конструктивный ряд

Технические данные

МАЗ-509, технические характеристики которого приведены ниже, был достаточно мощным лесовозом с высокой степенью проходимости, что объяснялось потребностью его использования в далёких от обжитых человеком мест, имеющих непростой рельеф и погодные условия.

Параметры грузовика следующие:

Интересные факты

Стоит отметить, что МАЗ-509 многократно подвергался экспериментам. Они были связаны с тем, что на его основе разрабатывались иные полноприводные машины. Одним из таких был самосвал МАЗ-509Б, абсолютно унифицированный с 509-й моделью, а также армейский грузовик тентованного типа. Однако ни один из названных вариантов почему-то так и не поступил в массовое производство, даже невзирая на то что полностью отвечал всем техническим стандартам и требованиям того времени.

В 1978 году сошел с конвейера МАЗ-509А, который отличался от своих предшественников лишь внешними чертами, но никак не внутренним наполнением. Производство этого грузовика завершилось практически одновременно с распадом Советского Союза, но некоторые автомашины и по сей день достаточно активно эксплуатируются.

Стоит отметить, что МАЗ-509 многократно подвергался экспериментам. Они были связаны с тем, что на его основе разрабатывались иные полноприводные машины. Одним из таких был самосвал МАЗ-509Б, абсолютно унифицированный с 509-й моделью, а также армейский грузовик тентованного типа. Однако ни один из названных вариантов почему-то так и не поступил в массовое производство, даже невзирая на то что полностью отвечал всем техническим стандартам и требованиям того времени.
