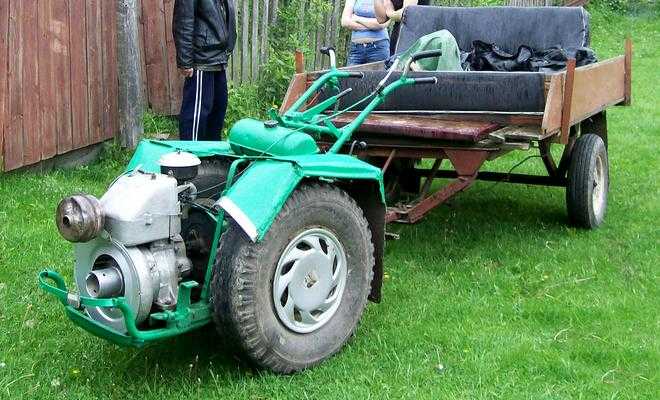

Мотоблок из кпп заз своими руками чертежи

Многие люди интересуются, можно ли изготовить мотоблок своими руками. Тяжелый мотоблок или мотоблоки компактных размеров — незаменимые помощники в сельском хозяйстве, но не у всех фермеров и дачников есть возможность приобрести такую технику. Поэтому при наличии определенных умений, знаний и навыков мотоблок можно собрать своими руками. Для того чтобы мотокультиватор, собранный самостоятельно, долго прослужил, создается схема проекта. Необходимо правильно снять размеры с деталей, купить материалы и инструменты, и выполнить технические чертежи и размеры узлов. Воспользоваться можно одной из инструкций народных умельцев, которые на специальных форумах пишут, как сделать мотоблок своими руками.

Любые рекомендации в интернете, посвященные тому, как самостоятельно выполнить мотоблок, необходимо проверить по отзывам. Хорошо, если пользователями таких мотоблоков-самоделок являются друзья или знакомые. Тогда их отзывам вполне можно доверять, в остальных случаях все советы по сборке и пользованию самодельными аппаратами надо проверять.

Чтобы собрать мотоблок из кпп ЗАЗ своими руками, потребуется составить чертежи будущего агрегата. Этот универсальный мобильный агрегат, изготовленный на основе одноосного шасси, является разновидностью малогабаритных тракторов.

Гусеничный модуль «ЮКОН» | Автор топика

Этой темой начинаю строительство мотобуксировщика. С началом изготовления комплектующих буду выкладывать фото и описание, загадывать на перёд не буду поэтому ТТХ по ходу пьесы.

Yury (Yoshihiro) Если на переделанную так КПП с обоих сторон вала поставить по планетарному редуктору получится не хилый мост для гусеничника, а вес смешной.

Yury (Yoshihiro) Для данного деваиса хочу приобрести ЛИФАН 15лс с автоматическим сцеплением и электростартером, цена в г.Ирбит 11900р. В наличии имеется варик но пока хочу с автоматом его сбросить с движка не проблема да и разница в цене 600р

Yury (Yoshihiro) Вот сегодня потратил немного времени от центровал вал, выточил флянцы и ступицы подшипников.

Yury (Yoshihiro) Диаметр вала 28мм, посадочные подшипников 30мм, а ступица подшипника это часть моста классики. Осталось прорезать шпоночные пазы и изготовить втулки крепления звёздочек.

Vladimir (Teri) Юрий, дело тихонько идёт, всё красиво и правильно.

Yury (Yoshihiro) Привет Владимир, вот сегодня хочу занятся разгибанием пластиковой трубы для звёзд это из которой я делал зубья на Юкон. Толщина трубы 4, 5 см толстая, но есть водопроводные 2, 5 см с теми попроще будет. Как сам?

Yury (Yoshihiro) Вот такой движок хочу купить но когда доберусь до г.Ирбит даже не знаю

Sergey (Liberato) Юрий, приветствую! Тема интересная, тоже планирую собрать легкий мини гусеничник, как думаешь если воплотить в жизнь сд военный мини вездеход типа «лось» есть лифан 22 л.с хватит мощности как думаешь?

Yury (Yoshihiro) Ну если только как два спаренных мотобуксировщика, а если что побольше слабоват двигатель. Если есть желание сделать двухзвенник то взять коробку от ЛУАЗ и его задний мост и собрать два мотобуксировщика. Первый с двигателем второй через сочленёнку только с мостом, думаю идея может жить!

Yury (Yoshihiro) Сегодня пытался сварить похлёбку из газовой пластиковой трубы, нагрел масло до 160 закипело страшно но труба мне не поддалась

Yury (Yoshihiro) Немного переделал мост, так как вынос вала большой и его может загнуть то сделал чулки.

Yury (Yoshihiro) Сейчас думаю из чего делать звёзды? Хотел из трубы капроновой но разогнуть её не смог, если делать как на КОЙРЕ то для гусеници желательно нужна тонкостенная капроновая труба 2 см. её нет вобшем засада. :(((((

Yury (Yoshihiro) купил сегодня двигатель!!!!!

Yury (Yoshihiro) Судя по надписям на упаковке и корявому переводу инструкции чистый КИТАЕЦ

Yury (Yoshihiro) Двигатель запустил. Ручной запуск, запуск стартером, зарядка всё работает отлично. Спасибо Александру из г.Ирбит за двигатель!!!

Yury (Yoshihiro) Вот немного поработал, времени критически не хватает. Скорее всего не мотобуксировщик, а гусеничный модуль, для мотособаки тяжеловат получается «Мотослон»

Yury (Yoshihiro) Как поведёт себя двухрядная цепь? На Буране ходит, а здесь думаю нагрузка поменьше будет. Что посоветуете?

Vladimir (Teri) Юрий, Я думаю, что работать будит. Цепь стоит на первичном валу, нагрузка на ней будит маленькая, только надо как-то смазкой мазать.

Здравствуйте участники группы. Всех с Рождеством. Возник такой вопрос кто нибудь укорачивал жигулевский задний мост без токарных работ. Меня интересует кто и как центровал полуоси.

Viktor (Boone) Ну это проще простого..

Ivan (Achille) я от нивы укорачивал только с помощью автогена и сварки

Ivan (Achille) Виктор, разметить и обрезать не проблема, но как отцентровать обрезанные куски, чтобы не было «восьмерки»???

Ivan (Achille) Иван, а обрезанные куски как центровал?

Ivan (Achille) Иван, резал чулок не вынимая полуоси, потом резал полуось с таким расчетом чтобы стыковать не в торец, а в нахлест, приваривал чулок со ступицей к столу, схватывал половинки полуосей, в торец упор, проворачивал и обстукивал молотком пока не добился ровного вращения. трубу уже стыковал на глаз, все крутится от руки без заеданий

Ivan (Achille) Иван, я хотел сделать мотоблок с редуктором, и сделать короткий редуктор и получилось так что со шлицами конец тоньше где тот что с подшипником у меня не получается точно его отцентровать, чтобы он вращался в чулке без заеданий(

Ivan (Achille) Иван, я тоже с этим столкнулся, но добился своего, потом когда стыковал трубу раза три отрезал прихватку пока поймал

Viktor (Boone) Иван, Я срезал ступеньку в полуоси, и зажимал в тиски. «На глазок» центровал, и проверял после прихватки. Бывало что и не с первого раза получалось. Но для трактора большой центрации и не нужно.

Viktor (Boone) Главное что бы легко вращалась в мосту полуось.

Ivan (Achille) Виктор, я точно также срезал и сваривал! только у меня фото не осталось(

Ivan (Achille) Виктор, этого пока добиться не могу..((

Ivan (Achille) Иван, сразу никогда толком не выходит

Ivan (Achille) Я делаю не трактор, а мотоблок, у меня полуоси короче, что требует более точной центровки..

Ivan (Achille) Иван, а обязательно упираться в этот мост? Вариантов хватает, к примеру коробка от запорожца, сплошная ось, сплошная ось с обгонными муфтами вместо дифференциала, дифференциал с машины между двумя полуосями на подшипниках и установленной звездочкой вместо шестерни в главной передаче

Ivan (Achille) Иван, я просто хотел сделать мотоблок, чтобы он имел заднюю передачу(для удобства использования в транспортном режиме), нашёл коробку с жигулей. С ЗАЗа, муравья, или тяжёлого мота в нашей местности у меня найти не получилось, всё уже давно ушло в пункты приёма металлолома. Жигулёвская коробка хотя и имеет удобный рычаг переключения скоростей, сама имет размеры порядка 45 см (без кожуха). И вот как сделать на основе её и движка мотоблок? Есть схема предложенная Вольдемаром Сосновским, но она предполагает использование моста. Других схем Я что- то не нашёл((

Ivan (Achille) Иван, а ты прикинь какая длинна получится у твоего мотоблока))) Считай весь вес будет спереди мотоблока, а это я думаю не очень хорошо, если только мост передний добавить, но это уже трактор получится.

Artem (Qutb) Иван, можна покласти редуктор замість моста

Ivan (Achille) Иван, если взять эту схему Вольдемара, и движок разместить над коробкой, редуктор будет перемещаться взад- вперёд меняя центр тяжести, то длинна мотоблоку будет не более 60-70 см

Ivan (Achille) а вот так

Самодельные трактора и вездеходы

Минитрактор самоделка на базе КПП ЗАЗ.

Небольшой минитрактор — отличный помощник для сельского жителя, с помощью такой техники, можно обработать небольшой огород или притянуть прицеп с дровишками.

Перед Вами самодельный минитрактор с классической компоновкой, построенный Валерием из г Хмельницкий.

На минитратор установлен четырёхтактный двигатель «Садко» мощностью 6,5 л.с. и рабочим объёмом 200 кубов и коробка передач от Запорожца.

Колея — 700 мм, расстояние между осями — 1120 мм.

Изначально был установлен самодельный редуктор с понижением в двое, потом шкив на 80 и ремень профиль А 1200 на маховик. Из редуктора вытекала смазка и очень шумели шестерни. Снял редуктор, прямо на вал движка поставил шкивок с наружным 60мм, остальное старое, только ремень чуть длиннее. Шум уменьшился значительно. Чистый двигатель и коробка. Немного увеличилась скорость, редукция вместо 6-ти стала 4,6, но на первой передачи хватает и медленного движения и тягового усилия. На четвертой при оборотах выше средних страшновато ехать.

Стоит родной маховик, проточенный под ремень, и родное сцепление КПП ЗАЗ. Для меньшей нагрузки на тросик сцепления и педаль — выкинул три пружины из корзины сцепления, осталось три. Работает нормально, все передачи включаются легко, кроме первой. Хотя, если холостые малые легко включается и первая. Если сцепление чуть ведет — затруднительно включить низшие и заднюю.

Хочу уточнить по поводу плуга. Купил один корпус промышленный. Трактор едва тянул его. Не пахал а сдвигал грунт. Сделал самодельный. Немного лучше, но очень малый захват. Думал, не сможет мой микро трактор пахать. Потом тут же на теме прочитал, что плуг должен сначала приподнять скибу ( пласт), а затем перевернуть и отвалить.

Сам нарисовал выкройку, приложил к газовому баллону, вырезал. Сварил. И начал пахать. Захват чуть шире толщины колеса.

Оказалось, важны такие моменты:

Расход топлива при езде небольшой, иногда трудно вспомнить когда заправлял последний раз. Самый большой расход при пахоте, на 80 соток ушло 5 бачков, по 3 литра 92 го. В конце сезона, несмотря на пробег и нагрузки меняю масло и только полусинтетику, любую, недорогую.

Стоит ли делать самодельный мотоблок с двигателем ЗИД

Многими специалистами отмечалось то, что мотоблок на базе двигателя ЗИД (завод им. Дегтярева, г. Ковров) может стать очень хорошим вариантом для любого агрария. Чем это объясняется? Рассмотрим особенности двигателя ЗИД 4 для мотоблока.

Вал редуктора, которым оснащен двигатель, имеет диапазон частот вращения от 333 мин-1до 687мин-1. Расход топлива достигает 1,5 л/ч. Система зажигания работает от маховикового магнето. Запустить двигатель ЗИД 4 для мотоблока можно шнуром либо пусковой рукояткой. Хотя автоматического запуска и нет, данный двигатель один из лучших для современных мотоблоков.

Двигатель ЗИД-5 для мотоблока является усовершенствованной модификацией ЗИД-4, идеально подходящей сельхозработ на небольших участках. Идеальные технические характеристики двигателя ЗИД-5 для мотоблоков сделали его популярным силовым агрегатом.

Поэтому, несмотря на то, что отечественная продукция часто вызывает справедливые нарекания потребителей, вы можете быть уверенны в высоком качестве данного двигателя. Для увеличения срока службы мотоблока, очень важно соблюдать правила эксплуатации двигателя, что позволит свести к минимуму число неожиданных поломок.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Как сделать самодельный мотоблок на базе кпп ЗАЗ

Редуктор для мотоблока преобразует высокую частоту вращения на входном валу в низкую на выходном валу. Регулярное техобслуживание и своевременное проведение ремонтов позволят успешно эксплуатировать редуктор мотоблока, избежать внезапных поломок.

Конечно, лучше всего, если понимать принципы работы мотоблока и знает устройство его редуктора. Каждый фермер, знающий устройство редуктора своего мотоблока, сможет правильно провести его тех диагностику и ремонт. В тяжелых случаях, конечно, нужно обращаться к спецам, имеющим соответствующий опыт.

Если для редуктора мотоблока достаточно ступенчатого изменения частоты вращения своего выходного вала, то вместо него в самодельных мотоблоках может быть применена автомобильная коробка передач. Хорошим вариантом может оказаться самодельный мотоблок на базе кпп ЗАЗ. Ниже показан пример исполнения такого мотоблока для приусадебного хозяйства. На его изготовление, по информации хозяина, ушло около одного месяца.

Первые испытания показали малый его вес, после чего были добавлены грузы в колёса и передний противовес. Вес мотоблока получился около 160 кг.

Полуоси самодельного мотоблока на базе кпп ЗАЗ

Изготовление полуоси таит многочисленные нюансы. Для того, чтобы понять, как изготовить самодельный мотоблок с КПП ЗАЗ, желательно повышать уровень своих знаний, знакомиться с тех литературой.

Хорошие знания позволят изготовить самодельный мотоблок, который можно будет либо эксплуатировать самостоятельно, либо продать своим знакомым. Таким образом, у вас появится агрегат, идеально отвечающий вашим требованиям. При этом вы, сэкономите ощутимые денежные средства.

Для того, чтобы делать самодельные трактора и мотоблоки нужны физические силы и время. При достаточном опыте можно научится делать надежные сельскохозмашины универсального назначения. Неплохо также освоить изготовление самодельных сцепок к мотоблоку и дополнительного навесного оборудования.

Если вы будете стоять перед выбором: покупать либо самостоятельно изготовить самодельный мотоблок с двигателем ЗИД и редуктором на КПП ЗАЗ, то лучше выбрать второй вариант. Предварительно изучите спец литературу, разработайте чертежи, покопайтесь с инете — и вы сможете успешно сделать эффективный сельхозагрегат.

Самодельные орудия для мотоблока во многих случаях необходимы, ведь они позволяют технике стать более функциональной. Для надежного их крепления желательно применять самодельные сцепки к мотоблоку, имеющие высокое качество и разработанные с учетом особенностей навесных орудий.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Делаем сцепление для минитрактора

Кожух корзины сцепления соединяется с мотором через переходник с соосными монтажными отверстиями. Само устройство использовано от ГАЗ-51, механизм выключается гидравлическим приводом.

Агрегат «Волчок» переделывается в полноприводной минитрактор своими руками в следующем порядке:

Переделка «Волчка» в гусеничный минитрактор своими руками:

Cхема создания мотоблока

Самодельный мотоблок из КПП ЗАЗ состоит из 2 колес, является самоходным, собран с двигателем, на котором есть принудительное охлаждение головки цилиндра. Осуществляется оно при помощи воздуха. Мотор надо подбирать такой, чтобы он мог работать на разных скоростях, в том числе и маленькой, и был способен выполнять большие объемы работы. Можно поставить мотор от мотороллера, с него же снять и другие элементы:

Тормоза на мотоблок используются как заводского производства, так и собственного. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Примеры разработок мастеров-самодельщиков

Обратимся к известным самодельным минитракторам, которые получили достойные отзывы в мире сельскохозяйственной техники собственного изготовления.

Минитрактор «Волчок» с ломающейся рамой

Рекомендуемые к применению чертежи и размеры

Компоновка узлов (рисунок 1)

Компоновка узлов (рисунок 2)

a – поворот налево; b — поворот направо.

1 — рулевое колесо с узлом управления гидравлическим цилиндром поворота; 2 —стойка полурамы; 3 — узел крепления штока гидроцилиндра; 4 — гидроцилиндр руля; 5 —полурама задняя; 6 — силовой шарнир ломающейся рамы; 7 — гибкие шланги гидросистемы

Мотоблок из автомобиля ЗАЗ

Чаще всего вместе с этим материалом по теме

«коробка переключения передач (КПП) от Запорожца»

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Мотоблоки из автомобилей» можно перейдя по ссылке . Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе « Фото самодельных мотоблоков » или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ: КПП, колеса, из автомобиля .

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ (ЖМЕМ НА КАРТИНКУ или название):

Самодельный мотоблок из кпп зазСсылка на основную публикацию

Конструкция самодельного мотоблока из автомобиля

Конструкция самодельного мотоблока на основе коробки переключения передач (КПП) от Запорожца: колесная ось из мощной металлической трубы диаметром 80-100 мм, к концам которой приварены самодельные ступицы колес — корпуса шарикоподшипников с местом для крепления автомобильного колеса. На трубе привариваются кронштейны к которым крепится или приваривается коробка от ЗАЗ. К этим же кронштейнам привариваете вертикальный держатель для двигателя, который можно установить прямо на КП от запорожца самодельного мотоблока. К вертикальному держателю крепятся рукоятки управления мотоблоком сделанным на основе коробки переключения передач от Запорожца ЗАЗ

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

• Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
• Сцепление. Подойдет блок сцепления от ГАЗ-52.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Минитрактор для небольшого фермерского хозяйства – если не необходимая, то весьма полезная техника. Агрегат механизирует вспашку, боронование, культивацию земельного участка, уберет и вывезет урожай с поля, поможет в заготовке кормов. Возможности устройства расширяются дополнительным оборудованием.

На рынке сельхозмеханизмов предложений по минитехнике достаточно, но цены самой простой и малофункциональной машины китайского производства начинаются от 120 тыс. рублей. Домашний умелец может существенно сократить затраты, изготовив миниагрегат, оборудование к нему своими руками.

Дополнительное оборудование

Изготовив прицеп своими руками вы существенно расширите функциональные возможности минитрактора, сведя к минимуму финансовые затраты.

Изготовление начинаем с несущего каркаса – сварки из круглых или прямоугольных труб (минимум 40 мм в сечении) рамы изделия. Ось колесной пары выполняется из стального стержня диаметром 35 мм. Ось соединяется с несущей рамой продольным шарниром, боковыми лонжеронами и уголковыми опорами.

Короб кузова изготавливается из обрезных строганных досок, соединенных шурупами и металлическими уголками.

Для крепления изделия к минитрактору используется шарнирное дышло, вставленное в трубчатый корпус. Сцепка с транспортным средством фиксируется предохранителем цепного типа.

Как собрать мотоблок самостоятельно

Рассмотрим, как собрать мотоблок своими руками. Детали, которые можно использовать для самоделки, берутся со старых мотоциклов и металлолома. В качестве движка, который часто ставят на самодельные мотокультиваторы, можно использовать мотор с Дружбы — бензопилы.

Такой двигатель обладает достаточной мощностью, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональное использование мотокультиваторов. Многие ставят на мотоблок движок от мотороллера Муравей, который обладает отличными характеристиками и параметрами для работы на дачном участке.

Для создания мотоблока в домашних условиях понадобятся следующие запчасти и материалы:

Сделать своими руками мотоблок помогут следующие инструменты:

( 2 оценки, среднее 4 из 5 )

Рама сварена из профильных труб, на раме установлена коробка передач от Запорожца и мотоблочный бензиновый двигатель. Двигатель к площадке крепится через салазки, что позволяет натягивать ремень.

В КПП перевернута главная передача с дифференциалом, заварены по два зуба на каждой шестерни полуосей и выкинут один сателлит, что дает свободу поворота до определенного момента.

От двигателя на промежуточный вал идёт ременная передача, от вала на КПП — цепная передача. Установлено сцепление от ВАЗ-2108.  Сцепление в сборе с маховиком с 8ки, вместо зубчатого венца стартера сделана звездочка под цепь минск. на выжимной подшипник заз выточена опорная втулка, иначе не достает.

Промежуточный вал установлен на ролик от Рено Меган.

На фото показано переключение передач на КПП.

Мотоблок в работе.

Небольшой видео обзор самодельного мотоблока

https://youtube.com/watch?v=CZqQ8C0usWA%3Ffeature%3Doembed

Мотоблок своими руками из КПП ЗаЗ

Сделал самодельный мотоблок своими руками на базе КПП от Запорожца.

Мотоблок — незаменимый помощник для обработки огорода, с его помощью можно пахать, культивировать, окучивать картофель и т.д.

В продаже имеются в основном мотоблоки китайского производства, цена такой техники явно завышена да и качество хромает.

Как вариант можно сделать мотоблок своими руками, ничего сложного нет, вот на фото показан самодельный мотоблок собранный на основе КПП ЗаЗ.
