Окучник – незаменимое дополнительное оборудование для трактора при выращивании картофеля. Обычно это небольшие навесные устройства, которые используют для перекопки, рыхления, создания борозд и прополки грунта в условиях ограниченного пространства и при высадке клубневых культур.

Окучивание картофеля – необходимый процесс при выращивании этой культуры. Некоторые садоводы еще пользуются стереотипными инструментами для этого, например, тяпкой или мотыгой. Но теперь появился новый метод более быстрого и эффективного окучивания грядок – окучник. Он будет отнимать намного меньше сил и времени, а самое главное, его можно сконструировать самостоятельно даже не покупая в магазине.

  • Виды окучников для посадки картофеля
  • Как сделать культиватор своими руками – чертеж
  • Как правильно применять устройство
  • Видео

Окучивание картофеля — процесс непростой и трудоемкий. Даже если грядка невелика, окучивание и то отнимает много сил и времени, а что делать — когда под картофель занято огромное поле. В этом случае без механизации процесса не обойтись. Для того, чтобы с помощью автоматики окучить картофель, используют трактора или мотокультиваторы, со специальными насадками — окучниками.

Вот об этих приспособлениях и пойдет речь в статье: мы узнаем, что такое окучники, какие они бывают, как их можно сделать своими руками. А кроме того, выясним стоимость готовых окучников, продающихся в магазине.

Содержание
  1. Описание и виды
  2. По принципу работы окучники подразделяются на:
  3. Дисковый
  4. Плужковый
  5. Регулируемые
  6. Фиксированный
  7. Тракторный
  8. Для мотокультиватора
  9. Особенности навесного устройства
  10. Как сделать окучник на трактор своими руками?
  11. Преимущества использования самодельного оборудования
  12. Вам может также понравиться:
  13. Преимущества
  14. Своими руками
  15. Эксплуатация
  16. Функции окучника в хозяйстве
  17. Виды окучников
  18. Производители и цены
  19. Champion C304
  20. Аврора
  21. Интрескол
  22. Как сделать окучник на минитрактор своими руками?
  23. Зачем нужно окучивание
  24. Инструменты и материалы
  25. Изготовление стрельчатого окучника
  26. Несколько причин купить тройной окучник для минитрактора по доступным ценам
  27. Изготовление дискового окучника
  28. Конструктивные особенности оборудования
  29. Виды окучников для посадки картофеля
  30. Дисковый – ручной и с привязкой к мотоблоку
  31. Тракторный
  32. Пропольник для мотокультиватора
  33. Производители и цены
  34. Champion C304
  35. Скаут
  36. Аврора
  37. Интрескол
  38. Виды окучивателей на трактор
  39. Как сделать своими руками
  40. Материалы и инструменты
  41. Как применять
  42. Самодельные окучники для трактора
  43. Видео
  44. Зачем нужно окучивание
  45. Как правильно применять устройство
  46. Как сделать культиватор своими руками – чертеж
  47. Размеры самодельного агрегата
Про мотоблоки:  Какое масло нужно лить в мотоблок в двигатель

Описание и виды

Использование окучников для обработки картофельных полей — замечательный современный способ ускорить, и упростить тяжелую работу. Можно приобрести окучник готовый, заводской сборки, а можно и сделать своими руками — из нехитрых материалов.

По принципу работы окучники подразделяются на:

  • дисковые;
  • плужковые.

Дисковый

Этот вид окучника универсален: идеально подходит, если предстоит обрабатывать большую территорию, но также может использоваться и для небольшого приусадебного участка. Этот вид считается наиболее удобным для применения и, как следствие, является самым популярным.

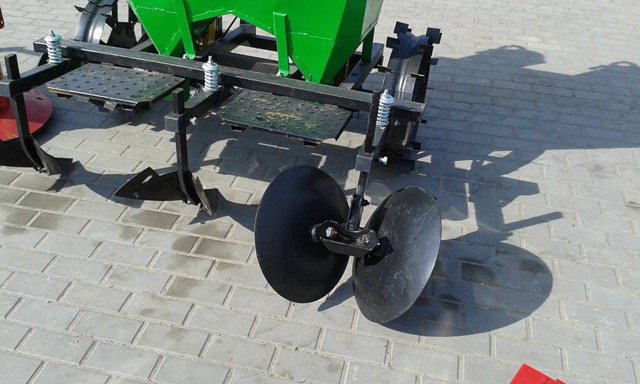

дисковый окучник картофеля к трактору

Дисковый окучник картофеля к трактору

Минус у дискового окучника тоже есть — это его высокая цена, но при наличии минимальных технических знаний и умелых рук его можно сделать и собственными руками. Также будет полезно узнать о том, как стоит использовать соль против сорняков на огороде.

Плужковый

И если устройство дисковых окучников более продвинуто и современно, то устройство плужковых больше всего напоминает конструкцию обычного плуга. Этот вид окучников — простейший, на зато надежный и безотказный в работе. Однако, здесь тоже есть свой минус — плужковый окучник приходится цеплять к более мощному трактору или мотокультиватору.

плужковый окучник картофеля к трактору

Если же взглянуть на устройство рабочего элемента, то с этой точки зрения окучники можно разделить на:

  • регулируемые;
  • фиксированные.

Регулируемые

У этого вида окучника есть возможность менять ширину захвата. Последнее качество позволяет использовать данный вид агрегата для картофельной грядки любой ширины. Минус у него тоже имеется — при обработке грядок высыпается земля обратно в борозду. А вот как посадить картофель правильно, и как производятся посадочные работы, указано здесь.

регулируемые окучник картофеля к трактору

Фиксированный

Данный вид окучника – самый простой, у него отсутствует возможность менять ширину захвата. Поэтому в данном случае важно при посадке картофеля сделать междурядия максимально равной длины. Иначе работа будет сильно затруднена.

фиксированный окучник картофеля к трактору

По виду носителя

Тракторный

Как понятно из названия, данный вид приспособления применяют, цепляя к трактору. Такой окучник способен одновременно с обработкой грядок уничтожать сорняки на них, чем тоже дополнительно поднимает шансы высокого урожая. Тракторный окучник состоит из металлической рамы, навеса, колес, лап и самих отвалов, которые непосредственно окучивают землю.

тракторный окучник картофеля

Для мотокультиватора

В данном случае окучник цепляют к культиватору вместо сошника. Окучивает данное устройство следующим образом: насыпает землю при проходе между грядками, причем, насыпает непосредственно на картофельные клубни.

окучник картофеля для мотокультиватора

Механическая обработка сельскохозяйственных культур выполняется окучником. Он одновременно окучивает клубни и выполняет междурядную обработку картофеля от сорняков для получения более высокой урожайности.

Особенности навесного устройства

Окучник для трактора состоит из:

  • Металлической рамы;
  • Навесного устройства, отвечающего за сцепку;
  • Двух штампованных колёс;
  • Железных стрельчатых лап и отвалов.

Чертеж окучника для трактораБлагодаря тракторным колёсам снижается нагрузка на пропольщик. Лапами подрезается грунт на глубину до 15 сантиметров. Лапы к раме крепятся стальной опорой. Окучивание выполняется решетчатыми отвалами.

Окучники для картофеля к трактору имеют следующие параметры:

  • Глубина обработки – до 10 сантиметров;
  • Ширина захвата – 140 сантиметров;
  • Скоростной режим – 6 – 10 километров/час;
  • Скорость передвижения – 15 километров/час;
  • Габариты устройства – 180*122*100 сантиметров;
  • Масса навеса – 180 килограмм.

Среди самых часто используемых моделей окучников отечественные ОКН-2х0,7 и КОН-2х0,7. Окучник подвешивается на заднюю навеску трактора. Устройство подхватывается автосцепкой СА-1.

Как сделать окучник на трактор своими руками?

Перед тем, как приступить к созданию навеса, нужно изучить чертежи с точными размерами будущего устройства.

Самодельный окучник производится с соблюдением следующих нюансов:

  1. Готовое навесное оборудование будет универсальным, если внимательно оценить функции настройки. Высота корректируется телескопическим устройством, его необходимо разместить по центру;
  2. Угол атаки контролируется наклоном станины. Угол можно отрегулировать, если сменить разность угла у вертикальной стойки и передней тяги;
  3. Передняя тяга крепится в центре стойки шарниром, так приводится в действие станина;
  4. Задние стойки и два диска привариваются к вертикальной стойке;
  5. Передняя тяга монтируется шарниром и болтами;
  6. В центре вилки приваривается вертикальная трубка. На её конце в вертикальную тягу будет установлена вся конструкция;
  7. Высота стойки регулируется дополнительными отверстиями;
  8. Ровные диски нужно выгнуть, края зачистить.

При изготовлении окучника важно учитывать габариты используемой самоходной техники, которой будет реализовываться посадка картошки и её окучивание.

Преимущества использования самодельного оборудования

Многие навесные устройства можно изготовить своими руками. Для этого не требуются особые навыки и знания. Достаточно составить чертежи, а также подготовить необходимые материалы и инструменты.

Достоинства самодельных окучников для тракторов:

  • Доступность. Каждый огородник сможет найти конструкционные детали и инструментарий. Такое устройство обойдётся намного дешевле готового оборудования от производителя;
  • Эффективность. Готовый самодельный окучник по работоспособности практически не уступает рыночному аналогу. В этом случае важно лишь качество изготовления устройства;
  • Простота использования. Оборудование легко монтируется и демонтируется. Работа выполняется легко и без проблем.

Важно, чтобы окучник был хорошо сконструированный. Это гарантия безопасной и качественной работы.

Самодельный окучник, как правило, крепится только к модели трактора Т-25 с небольшой тяговой силой. Агрегат не может работать с аппаратами, у которых больше трёх корпусов. На другую технику, включая минитрактор Донг Фенг, можно монтировать исключительно специальные приобретённые окучники.

Вам может также понравиться:

Преимущества

Если указанное условие выполнено, то окучивание картофеля минитрактором приобретает некоторые преимущества перед ручной работой.

  • Во-первых, это очень упрощает процесс с точки зрения физической нагрузки.
  • Во-вторых, увеличивается скорость работы, а значит, и производительность труда.
  • В-третьих, полученный результат в разы превышает качество ручной работы.

Окучник в работе

Согласитесь, описанные обстоятельства характеризуют окучник для минитрактора только с лучшей стороны. Но это еще не говорит о том, что необходимо скорейшим образом покупать окучник для картофеля на минитрактор. Указанные действия следует хорошенько обдумать, поскольку такое приобретение чревато значительными финансовыми затратами. Более того, окучник на минитрактор можно легко сделать и своими руками, не взывая к помощи посторонних лиц. (Устройство показано на фото).

Своими руками

Самым важным исходным материалом для конструирования являются старые крышки для кастрюль. Здесь надо учесть тот факт, что указанное сырье должно быть выполнено из металла и не обладать эмалевым покрытием.

Оптимальный диаметр крышек составляет 40-50 сантиметров. Этого вполне достаточно, поскольку картофель погружает свои корнеплоды не очень глубоко — на 15-20 сантиметров.

Следующим шагом является заточка краев крышек. Эти действия лучше всего выполнять с помощью специального агрегата. Стоит уточнить, что эти элементы будут служить дисками для самодельного окучника на минитрактор. (Смотрите фото).

Важным моментом в производстве указанных элементов является форма крышек. Если они прямые, необходимо немного загнуть их края. Сделать это можно посредством молотка.

Для того чтобы агрегат на ваш минитрактор получился максимально удобным, следует сконструировать специальную тележку. Именно она оптимизирует процесс перемещения лопастей фрезы, которая разрыхляет грунт.

С целью выполнения поставленной задачи применяются трубы и втулки. Далее агрегат на минитрактор оснащается колесами, которые крепятся к раме конструкции.

Для удобства сооружения агрегата можно предварительно набросать соответствующие чертежи, на которых будут четко проступать все детали проекта. Подобные чертежи может сделать каждый, кто хоть немного знаком с указанным процессом.

Стоит отметить, что самодельный агрегат не обязательно строить согласно с какими-то эстетическими нормами. Самое главное, чтобы ваш культиватор-окучник для минитрактора бесперебойно функционировал и максимально качественно исполнял свои прямые обязанности. Тогда и картофель на вашем огороде будет чувствовать себя достаточно комфортно, что позволит собрать богатый урожай.

Эксплуатация

Купили вы окучник на минитрактор либо создали его своими руками, необходимо знать, как правильно, а значит, безопасно эксплуатировать данное устройство. В первую очередь надо сказать, что окучник способен выполнять несколько сельскохозяйственных операций:

  • окучивание.
  • рыхление почвы.
  • культивация.
  • нарезка борозд.

Важным достоинством агрегата является то, что его обладатель имеет возможность самостоятельно регулировать работу окучника в зависимости от условий и специфики процесса. К тому же, вес оборудования достаточно невелик, что позволяет легко устанавливать либо менять на нем специальные лапы. (Смотреть фото).

Функции окучника в хозяйстве

В сельскохозяйственных целях окучник на трактор способен выполнять сразу несколько важных функций.
Он используется для выполнения таких работ:

  • перемещения почвы из междурядий в грядки;
  • рыхления грунта на участке;
  • нарезки борозд;
  • культивации грунта.

Важное преимущество большинства окучников для тракторов заключается в том, что их владельцы могут регулировать ширину захвата участка. Это позволяет использовать оборудование для трактора в тех, или иных условиях.

Виды окучников

Суть работы любого окучника заключается в том, что он позволяет сделать равномерные борозды для посадки картошки, а после и засыпать их почвой. Можно встретить несколько моделей такого оборудования:

Окучник для трактора

  1. Листерный окучник для минитрактора. Один из самых простых видов этого оборудования. Конструкция такого навеса состоит из 2-х соединенных между собой и немного раздвинутых крыльев. А наличие тонкой стойки препятствует перегрузке мнитрактора при его заглублении в почву. На нем нельзя регулировать ширину захвата, соответственно не окучник нужно будет подстраивать под ширину междурядий, а наоборот. Зачастую такой тип окучника выпускается с шириной захвата 25 – 30 см, чего бывает недостаточно при окучивании.
  2. Окучники с переменной шириной захвата. Конечно такая модель является более удобной в работе. Наличие регулировочного механизма позволяет легко регулировать ширину захвата крыльев.
  3. Дисковые окучники. Они удобны в эксплуатации и весьма универсальны. Ведь можно производить окучивание не только после посадки картофеля, но и в период активного роста растения. Лучше всего приобретать такой вид окучника изготовленного из легированной стали и оборудованными подшипниками качения.
  4. Окучники пропеллерного типа. Принцип работы такого устройства заключается в следующем. Специальные пропеллеры, вращаясь, измельчают почву, а после перебрасывают ее из междурядий в грядки.

Производители и цены

Узнаем, по какой цене сегодня мы может приобрести окучники для картофеля: рассмотрим нескольких наиболее интересных производителей.

Champion C304

Это окучник китайского производителя. Данное устройство относится к двухрядным видам. Окучник рыхлит грунт, и приваливает его к корням картофеля, что значительно повышает качество работы.

Данная модель способна как подготовить грядки под посадку, так и окучить уже посаженный картофель. Устройство изготовлено из высококачественной стали, что значительно продлевает срок его службы. Цена — 2200 руб.

Дисковый окучник тоже китайского производства. Изготовлен из закаленной стали, обеспечивающей высокоэффективную работу. Формирует аккуратные ровные гребни, значительно упрощающие дальнейшее возделывание картофеля. Стоимость — 3280 руб.

Аврора

Этот окучник предназначен для работы на мотокультиваторе. Помимо обработки картофельных грядок может также применяться для прочих садовых работ: рыхления земли, облагораживания почвы, окучивания прочих растений (высаживаемых рядами). Данная модель многофункциональна, и при этом каждую функцию выполняет достаточно качественно. Цена — 1260 руб.

Интрескол

Это агрегат уже российского производства. Компания Интерскол выпускает несколько видов окучников: качественных и не слишком при этом дорогих. Средняя стоимость устройства этой марки — 1200 руб.

Мы рассмотрели особенности окучников для обработки картофеля. Как вы видите, приспособления эти очень полезны, способны значительно ускорить и упростить возделывание картофеля. Если хотите готовое приспособление, приобретайте его только у проверенного производителя, а при желании и наличии должного мастерства можете изготовить устройство и самостоятельно.

Как сделать окучник на минитрактор своими руками?

Несмотря на то, что на рынке предоставляется широкий выбор окучников мототрактора, все же в целях экономии многие мастерят его самостоятельно. К тому же и делать его не так уж и сложно. Главное иметь под рукой чертежи, нужный инструмент и материал для изготовления. А инструкцию по сборке такого оборудования мы вам сейчас предоставим:

  1. В качестве дисков берем старые крышки от кастрюль. Они не должны быть эмалированными, а оптимальный диаметр должен составлять 40 – 50 см.
  2. Затачиваем края крышек.
  3. Обязательно обратите внимание на форму крышек. Если они прямые, то нужно будет немного загнуть края.
  4. Делаем с помощью труб и втулок раму, на которую в последствие устанавливаем колеса.
  5. Крепим диски на раму.

Вот в принципе и весь спектр работ по созданию такого оборудования. Так что изучайте чертежи и создавайте такое устройство самостоятельно.

На примере данных чертежей создать самостоятельно окучник на минитрактор не составит никаких проблем. И помните, что надлежащий уход за оборудованием позволит в разы увеличить его срок эксплуатации.

Самодельный окучник для минитрактора будет хорошим подспорьем в нелегком деле выращивания картофеля на приусадебном участке. Различные самоделки для работы в поле позволяют не только ускорить процесс, но и хорошо сэкономить на покупке заводских изделий. Сегодня тракторы есть практически в каждом фермерском хозяйстве. Это производительная техника, обладающая большими возможностями. Но чтобы их использовать полностью, необходимо иметь ряд вспомогательного оборудования. Окучиватели необходимы для того, чтобы создать для плодовых растений оптимальные условия для созревания и плодоношения. Чтобы сделать их своими руками, достаточно обычного набора бытовых инструментов и умения ими пользоваться.

Зачем нужно окучивание

Некоторые садоводы обходятся при выращивании картофеля и без окучивания грядок. Однако, для того, чтобы вырастить по-настоящему хороший урожай крупных корнеплодов, окучивание проводить необходимо.

Эта процедура позволяет обеспечить корням растения лучший доступ воздуха, а также она способствует сохранению влаги. Кроме того, окучивание приводит к тому, что у растения начинают развиваться столоны (боковые побеги), в результате чего образуется больше клубней.

Конечно, можно окучить картофельные грядки и с помощью ручного инструмента, однако, этот способ подойдет, только если грядки небольшого размера. Для больших площадей необходимо использовать окучник, значительно ускоряющий и упрощающий процесс работы. Также стоит обратить своё внимание на то, для чего необходима картофелекопалка для мотоблока Нева, и какова её цена.

Инструменты и материалы

Перед тем как приступить к работе, необходимо составить чертежи и схемы. На них нужно отобразить все детали, способы их соединения и крепления к трактору. Необходимо предусмотреть механизмы регулировки, чтобы оператор мог настроить окучник при работе в различных условиях. После проверки расчетов требуется подготовить инструменты, материалы и оборудование.

Окучник для трактора

Для того чтобы самостоятельно сделать окучник, потребуется:

  • рулетка;
  • сварочный аппарат;
  • электрическая дрель;
  • болгарка;
  • молоток:
  • точильный станок;
  • отвертки;
  • гаечные ключи;
  • уровень;
  • листовая сталь толщиной 2-3 мм;
  • профильные стальные трубы 20х40 мм;
  • железный уголок 30 мм;
  • наждачная бумага;
  • малярная кисть;
  • краска.

Окучник для трактора

Когда изготавливается дисковый окучник для минитрактора, необходимо найти заготовки для самих дисков. Можно воспользоваться списанными изделиями. Состояние их вполне удовлетворительное для того, чтобы сделать небольшой окучник. Старые диски в изобилии встречаются на фермах и пунктах приема металлолома.

Изготовление стрельчатого окучника

Стрельчатые окучники могут быть неподвижными или с механизмом регулировки. Первый тип сразу делается под параметры грядок. У второго типа приспособлений имеется возможность установки крыльев на определенном расстоянии между ними.

Изготавливается стрелочный окучник в такой последовательности:

  1. Стальные трубы размечаются керном и разрезаются на заготовки. Из них сваривается объемный каркас для закрепления лемеха (стрелы для поднятия и перемещения грунта). Для достижения дополнительного запаса прочности рекомендуется усилить углы металлическими пластинами или трубками. Высверливаются крепежные отверстия для присоединения изделия к кронштейну мини-трактора.
  2. Из листовой стали вырезаются половинки стрелы. Они складываются под определенным углом вместе и свариваются. Необходимо сделать не менее 3 проходов. С нижней стороны на шов приваривается стальной уголок. Он предотвратит быстрый износ режущей части и защитит стык от давления. Кроме того, уголок будет играть роль киля, удерживая окучник на курсе.
  3. Рама и стрела состыковываются вместе и свариваются. Во время выполнения этого процесса необходимо контролировать геометрию изделия. В случае ее нарушения его будет вести в сторону, что повлечет за собой поломку окучника и порчу насаждений.
  4. Металл очищается от наплывов и ржавчины. Проводится обработка изделия специальной грунтовкой от коррозии. Подвижные части обрабатываются смазкой и закрываются полиэтиленовой пленкой. Окучник окрашивается краской, устойчивой к влаге и ультрафиолетовому излучению.

Несколько причин купить тройной окучник для минитрактора по доступным ценам

Агрегат представляет собой малогабаритный (1500*430*600 мм) комплект весом 35 кг, состоящий из трех стреловидных окучников и тройной сцепки. Все детали узлов изготовлены из металла повышенной прочности и надежно закреплены.

  1. Рабочая ширина каждой стрелы окучника регулируется с помощью раздвижного механизма и составляет 100 — 400 мм.
  2. С помощью талрепа вертикальной регулировки меняется угол атаки и интенсивность заглубления носиков. В параллельном поверхности земли положении стрел особенно хорошо срезать трудно поддающиеся сорняки.
  3. Вы можете увеличивать и сокращать расстояние между рабочими секциями для комфортной работы в междурядьях любой ширины.
  4. Подключается напрямую к одноточечной навеске, без переходников.

Изготовление дискового окучника

В этом типе сельскохозяйственного оборудования основными рабочими органами являются диски. Их применение намного продуктивнее, так как достигается нужная точность и форма грядки. Конфигурация изделия такова, что практически полностью исключен риск повреждения клубней и стеблей растения.

Если нет возможности приобрести диски, изготовленные промышленным способом, то их можно сделать самостоятельно. Для этого используется листовая сталь толщиной 2 мм или широкие железные крышки от кастрюль.

Главным условием является полная симметричность всех дисков.

Если будет иметь место несовпадение по форме, то окучник сойдет с ряда и порежет стебли растений.

Изготовляется дисковый окучник в такой последовательности:

  1. Делаются рабочие элементы. В зависимости от мощности мини-трактора и типа грунта окучники конструируются однорядными или многорядными. Диски изготавливаются попарно. Их края загибаются в разных направлениях. Для этого используется тяжелый молоток и наковальня. В центр кругов вставляются втулки или мощные подшипники качения.
  2. Собирается рама окучника. Лучше сделать это с помощью сварки. Вертикальные и горизонтальные детали рекомендуется укрепить стальными стяжками из труб или уголков. Для того чтобы была возможность регулировки угла захвата, к раме присоединяются винтовые талрепы.
  3. Диски насаживаются на оси. Проводится настройка и регулировка каждого фрагмента. Если изготавливается многорядное устройство, то в кронштейне высверливаются отверстия для крепления дисковых модулей.
  4. Проверяется качество и правильность сборки изделия. После этого оно закрепляется на кронштейне мини-трактора и испытывается в полевых условиях. Если выявлены изъяны и недоработки, то они устраняются в мастерской.

Окучник для трактора

По окончании механических работ и отладки окучнику придается товарный вид. Он полностью очищается от грязи, пыли и ржавчины. Подвижные части смазываются, а остальные поверхности окрашиваются акриловой краской.

Конструктивные особенности оборудования

Окучник для трактора отличается максимально простой конструкцией. За его основу взята стальная рама прямоугольной формы. К раме прикреплены все остальные детали конструкции, а также навесной механизм, посредством которого окучник устанавливается на трактор.

Как правило, окучник на трактор оборудуется литыми металлическими колесами, призванными уменьшить нагрузку, создаваемую на заднюю часть оборудования. Роль основного рабочего элемента орудия играют стрельчатые лапы. В процессе передвижения окучника, они подрезают верхний слой грунта на глубину от 5 до 15 см. К опорной раме лапы крепятся посредством стальных опор.

Виды окучников для посадки картофеля

Дисковый – ручной и с привязкой к мотоблоку

Дисковый окучник, как и кормоуборочные комбайны, можно применять как для окучивания больших плантаций, так и небольших хозяйственных участков. Он является самым удобным приспособлением, поэтому и самым популярным. У него есть только один минус – он стоит дороже всех остальных, но не стоит сразу расстраиваться, ведь его можно соорудить и самостоятельно.

_

Цены на сегментные косилки для трактора представлены тут.

Также дисковый окучник может быть не ручного механизма, а с привязкой с мотоблоку. Здесь достаточно будет и одного человека. Из чего состоит инструмент:

  • 2 диска;
  • 2 талрепа винтовой формы;
  • 2 стойки;
  • Т-образный поводок.

Талрепы позволяют управлять окучником вдоль вертикальной осевой линии, но не дают возможности наклонить устройство вперед. чтобы работа протекала максимально удобно и комфортно. При работе с агрегатом следует соблюдать два основных правила:

  1. Расстояние между колесными колеями должно равняться расстоянию между нижними точками, этот отрезок должен совпадать с шириной окучиваемой грядки. Этого будет просто добиться, если изначально вы предусмотрели возможность изменять расстояние между лемехами.
  2. Диски должны стоять абсолютно симметрично, в противном случае окучник будет постоянно уходить в сторону.

Технические характеристика трактора МТЗ-80 найдете здесь.

Чтобы прицепить окучник к мотоблоку, необходимо использовать кронштейн сцепки, но без грядиля. Поводок окучника к кронштейну крепится при помощи двух болтов с плоскими шайбами и стопором. Дальше в квадратную трубу вставляем стопор и хорошо прижимаем его с внешней стороны. При помощи 2 болтов поворачиваем кронштейн и ставим поводок вдоль продолговатой оси самого мотоблока, зажимаем гайками.

_

Как выглядит трактор Нью Холланд узнайте по ссылке.

Тракторный

Устройство тракторного окучника совсем несложное: металлическая рама, навесное устройство, благодаря которому происходит сцепка, 2 штампованных колеса и железные стрельчатые лапы, решетчатые отвалы.

Рекомендуем вам ознакомиться с характеристиками трактора МТЗ-82 в данном материале.

Колеса снижают нагрузку на окучник, а лапы предназначены для подрезания грунта на глубину до 15 см. К раме они прикрепляются при помощи стальной опоры. Решетчатые отвалы используются для непосредственного окучивания. Так как такой вид окучника используется только для трактора Т-25, а у него слишком маленькая сила тяги, то он не в силах потянуть устройство с более чем тремя корпусами. Если садоводу нужно просто окучить, то стрельчатые лапы необходимо будет открутить.

Как сделать навесное оборудование для трактора МТЗ-82 своими руками указано в этой статье.

  1. Захват (ширина) – 140 см (±5 см).
  2. Глубина действия – до 10 см.
  3. Скорость окучивания – 6-10 км/ч.
  4. Скорость движения транспорта – 15 км/ч.
  5. Вес – 180 кг.
  6. Размеры-габариты – ДХШХВ, 180*122*100 см.

_

Наиболее распространенные модели для тракторов отечественного производства: КОН-2х0,7 или ОКН-2х0,7.

Чтобы начать работать окучником, необходимо включить заднюю скорость, но до этого навесить окучник на заднюю навеску Т-25. Дальше сдать назад к оборудованию и подхватить его треугольной сцепкой СА-1. Получаемая колея от тракторных колес должна быть равна положению отвалов и лап.

Пропольник для мотокультиватора

На мотокультиватор картофелекопалка ккм 1, или окучник, ставится вместо сошника. Принцип действия: при проходе между грядками насыпает землю своими крыльями прямо на клубни картофеля.

Для такого устройства подойдут 3 группы окучников: дисковый (самый дорогой окучник и не совсем выгодный), с переменчивой шириной захвата (подойдет для любой грядки, единственный недостаток – земля высыпается обратно в бороздку) или с фиксированной (самый дешевый вид, гребень почвы всегда будет одинаковый, поэтому еще при посадке культуры необходимо выдерживать все расстояния).

Возможно, вас также заинтересуют технические характеристика трактора Т-70С.

Производители и цены

Узнаем, по какой цене сегодня мы может приобрести окучники для картофеля: рассмотрим нескольких наиболее интересных производителей.

Champion C304

Это окучник китайского производителя. Данное устройство относится к двухрядным видам. Окучник рыхлит грунт, и приваливает его к корням картофеля, что значительно повышает качество работы.

окучник Champion C304

От Champion C304

Данная модель способна как подготовить грядки под посадку, так и окучить уже посаженный картофель. Устройство изготовлено из высококачественной стали, что значительно продлевает срок его службы. Цена — 2200 руб.

Скаут

Дисковый окучник тоже китайского производства. Изготовлен из закаленной стали, обеспечивающей высокоэффективную работу. Формирует аккуратные ровные гребни, значительно упрощающие дальнейшее возделывание картофеля. Стоимость — 3280 руб.

окучник Скаут

Аврора

Этот окучник предназначен для работы на мотокультиваторе. Помимо обработки картофельных грядок может также применяться для прочих садовых работ: рыхления земли, облагораживания почвы, окучивания прочих растений (высаживаемых рядами). Данная модель многофункциональна, и при этом каждую функцию выполняет достаточно качественно. Цена — 1260 руб. _

Интрескол

Это агрегат уже российского производства. Компания Интерскол выпускает несколько видов окучников: качественных и не слишком при этом дорогих. Средняя стоимость устройства этой марки — 1200 руб.

окучник Интерскол

Мы рассмотрели особенности окучников для обработки картофеля. Как вы видите, приспособления эти очень полезны, способны значительно ускорить и упростить возделывание картофеля. Если хотите готовое приспособление, приобретайте его только у проверенного производителя, а при желании и наличии должного мастерства можете изготовить устройство и самостоятельно.

Виды окучивателей на трактор

Это дополнительное оборудование для сельхозтехники отличается простотой конструкции. Его основа – прямоугольная стальная рама, к которой крепится навесной механизм и рабочие органы окучника. Комплекс дополняется металлическими литыми колесами и стрельчатыми лапами, которые срезают грунт на глубину до 15 см. В процессе эксплуатации предусмотрена функция регулировки ширины захвата, благодаря которой можно обрабатывать как узкие, так и широкие гряды.

Трактор на поле

Всего выделяют 4 типа окучивателей для картофеля, которые ставятся на трактор:

  • листерные, состоящие из раздвинутых крыльев по форме треугольника, соединенных между собой стойкой, которая считается разгрузочным элементом при углублении лопастей в грунт. Такое оборудование имеет один минус – определенная ширина захвата, из-за чего работать им можно только по грядкам одного прохода;
  • дисковые, рабочий орган у которых – парные диски. Они также крепятся на металлическую раму. По сравнению с листерным, дисковое оборудование имеет более высокий КПД и работает даже по самым узким грядкам. Минус дисковых окучников для трактора – быстрое налипание влажной земли, которая не дает проворачиваться рабочим органам;
  • окучники для картофеля с регулируемой шириной захвата ставятся на тракторы МТЗ-80 (82), Т-25, Т-40, так как они считаются самыми эффективными и удобными при обработке больших площадей. Конструкция оборудования этого типа предполагает наличие регулировочного механизма, при помощи которого устанавливается определенная ширина крыльев по размеру обрабатываемых рядов. Такие окучники подходят для мини-тракторов и мотоблоков, но только мощностью выше 4 л.с.;
  • пропеллерные и окучники-культиваторы с ежами, которые ставят на тракторы и мотоблоки с целью полной обработки грунта. Они не только рыхлят землю, но и эффективно борются с сорняками и даже избавляют от вредителей.

Окучник пропеллерного типа

По типу использования различают ручные и навесные окучиватели. Первые представлены однорядным листерным или двухрядными дисковым оборудованием, которое подходит для обработки малых участков. Для больших площадей с многочисленными рядами применяют навесные конструкции более трех рядов.

Как сделать своими руками

Чаще всего умельцы изготавливают самостоятельно дисковые виды окучников. В этом случае основным элементом конструкции является пара стальных дисков специфический вогнутой формы, которые устанавливаются под углом друг к другу. Окучники дискового типа могут быть сделаны как с регулируемым расстоянием между дисками, так и с фиксированным. Понятно, что первый вариант более удобен, но зато второй проще изготовить.

Перед тем, как начать изготовление деталей окучника, необходимо вначале сделать подробный чертеж будущего устройства. Можно для этого взять готовые схемы из интернета. Для всех садоводов будет полезно понимать о том, как уничтожить сорняки на огороде народными средствами.

На видео – как сделать окучник для картофеля своими руками:

Материалы и инструменты

Чтобы изготовить окучник своими руками понадобятся следующие предметы:

  • Газовый резак для того, чтобы выкраивать из листовой стали детали.
  • Сварка для крепления деталей.
  • Горелка на газу, чтобы повышать температуру металлических деталей перед тем, как их гнуть.
  • Слесарные инструменты тоже пригодятся: особенно тиски.
  • Дрель высокой мощности и набор сверл по металлу к ней.
  • Болгарка, чтобы зачищать сварочные швы, и для придания остроты отвалам.

Если вы решили изготовить приспособление собственными руками, то в данном случае будет важно соблюдать несколько требований. Расскажем об этапах изготовления и необходимых требованиях более подробно.

Первым делом определитесь с размерами устройства. Важно подобрать оптимальный размер, чтобы он соответствовал ширине гряд на картофельных полях, какую вы предусматриваете обычно. Кроме того, важно, чтобы окучник был удобен для вас: адаптируйте его под свой рост.

Устройство конструкции простое — это, по сути, два соединенных стальных диска. Диаметр дисков может быть от 370 до 700 мм, края их должны быть заостренными. Стальной лист для их изготовления должен быть толщиной не менее 2 мм. Можно скрепить диски при помощи сваренных втулок. А если приварить к дискам специальные ступицы, в которых предусмотреть по паре подшипников, то в этом случае можно добиться свободного вращения дисков.

Два вогнутых диска можно позаимствовать и от старой сеялки, если она имеется в наличии. А кроме сварочного крепления диски могут быть присоединены друг к другу и болтами. Отклоняться диски должны во внешнюю сторону. самодельный окучник

Чтобы отрегулировать длину верхней стойки, необходимо по ее краям просверлить небольшие проемы, и провести регулировку соответственно им. Следует иметь в виду, что передняя и задняя тяги окучника должны быть одинаковыми по ширине.

Чтобы изготовить режущие диски, используйте стальной лист высокой плотности. Вначале необходимо вырезать просто круг, а затем придать этим заготовкам нужную форму. Внешне они должны быть похожи на диски от обычного плуга, которые способны быстро и ловко переворачивать пласты земли. Приваривая отвалы к стойке, следите, чтобы сварочные швы получались максимально ровными и прямыми.

Края отвалов необходимо подточить болгаркой, чтобы они могли без усилий резать землю. Специалисты не советуют для самодельного окучника приобретать готовые круги, так как в этом случае их будет проблематично заточить. Соответственно, затормозится и усложнится вся работа.

С самодельным устройством можно будет обращаться и одному, однако удобнее — вдвоем. В последнем случае один человек будет толкать окучник сзади, а второй — тянуть вперед. Для подобной работы обычно применяется плужковый вариант устройства.

Если же планируете устанавливать агрегат на мотоблок, то устройство необходимо будет оснастить при сборке узлом сцепления. Важно сделать данный узел максимально прочным, и аккуратно приварить его к окучнику. Возможно вам также будет интересно узнать о том, как пользоваться ураганом от сорняков.

Как применять

Окучник для работы можно использовать, цепляя его к трактору или мототоблоку, культиватору. Но важно прицепить к мотоблоку не только сам окучник, но еще и надеть на него грунтозацепные колеса. В результате этого получаются ровные борозды, упрощающие дальнейший уход за культурой.

Чем обработать картофель от фитофторы, и какие средства самые лучшие, поможет понять информация по ссылке.

Как добиться хорошего урожая картофеля при минимальных затратах, и какие серы стоит предпринять в первую очередь, очень подробно изложено здесь.

Также будет интересно узнать о том, какой существует лучший сидерат под картофель, и как он называется: //gidfermer.com/sadovodstvo/udobreniya-i-podkormki/sideraty-dlya-kartofelya.html

Также будет полезно узнать о том, как происходит подготовка почвы перед посадкой картофеля.

Далее в канавки необходимо уложить картофельные клубни, поменять колеса на обычные, резиновые, соответствующие размеру колеи. Перемена колес необходима, чтобы тяжелые массивные грунтозацепные колеса не повредили уже лежащие в земле корнеплоды. После этого рядки необходимо просто засыпать землей.

На видео – как применять окучник:

Самодельные окучники для трактора

Не обязательно покупать дополнительные приспособления для обработки грунта под картофель. Их можно сделать своими руками. Изготовление окучников на трактор не требует особых конструкторских навыков: для такого оборудования используются простые чертежи.

У самодельных окучивателей есть ряд преимуществ:

  • доступность в силу небольшого количества материала для производства;
  • эффективность из-за выбора конструкции под конкретные условия работы;
  • простота эксплуатации, так как оборудование легко поставить и снять с трактора или мотоблока.

Стрельчатый или листерный окучник делают по чертежу ниже:

Чертёж для изготовления окучника

Пошагово процесс изготовления выглядит так:

  1. Нарезка стальных труб на заготовки для будущего каркаса, на который будет крепиться лемех. Для запаса прочности углы усиливают металлическими пластинами.
  2. Высверливание отверстий для крепежа, чтобы далее можно было присоединить окучиватель к кронштейну трактора.
  3. Нарезка из листа стали половинок стрелы. Сварка их между собой углом.
  4. Наваривание с нижней стороны шва стального уголка, который предупреждает износ.
  5. Сварка между собой рамы и стрелы.
  6. Зачистка металла от наплывов и обработка готового изделия от коррозии.

Стрельчатый окучиватель может быть неподвижным или с регулировкой. Первый тип используют только по грядкам определенной ширины, а второй предусматривает возможность изменения расстояния между крыльями.

Своими руками можно сделать и дисковый окучник на трактор. Если оборудование необходимо для мотоблока или мини-техники, то не обязательно покупать специальные диски: их можно нарезать из листовой стали толщиной не менее 2 мм или же использовать крышки от кастрюль. Главное, чтобы все элементы идеально совпадали между собой по размерам, иначе во время обработки грунта блок сойдет с ряда и повредит растения.

Чертёж для изготовления окучника

Процесс изготовления дискового блока:

  1. Подготовка рабочих элементов. Окучиватель, в зависимости от мощности машины и качества грунта, может быть однорядным или двухрядным. Все диски для него делают попарно и загибают края в разных направлениях. Для работы понадобится молоток и наковальня. В центр подготовленных кругов на этом этапе вставляют втулки или подшипники качения.
  2. Сборка рамы. Наиболее прочное крепление дает сварка. Дополнительно вертикальные и горизонтальные направляющие укрепляют стяжками из металла или труб. При регулируемом окучивателе к раме необходимо подсоединить винтовые талрепы.
  3. Насадка дисков на оси. На этом этапе проходит полная регулировка отдельных фрагментов, а также в кронштейне высверливают отверстия для дисковых модулей, если делают многорядный блок.
  4. Проверка качества изделия и крепление его на кронштейне трактора.

Окучивание картофеля

Перед полевыми работами проводят обкатку оборудования. Сначала проверяют плотность соединения с крепежным элементом трактора. Затем измеряют профиль гребка, качество захвата и степень углубления рабочих органов в грунт. На дисках выставляют углы атаки с учетом скорости прохождения техники.

Видео

Данное видео расскажет о том, как сделать окучники для картофеля своими руками.

И в заключение хочется сказать, что любой труд обязательно нужно механизировать или автоматизировать. Таким методами садоводы могут значительно сэкономить свои силы и получать более богатый урожай.  Модельный ряд тракторов МТЗ представлен в данной статье.

Зачем нужно окучивание

Некоторые садоводы обходятся при выращивании картофеля и без окучивания грядок. Однако, для того, чтобы вырастить по-настоящему хороший урожай крупных корнеплодов, окучивание проводить необходимо.

Эта процедура позволяет обеспечить корням растения лучший доступ воздуха, а также она способствует сохранению влаги. Кроме того, окучивание приводит к тому, что у растения начинают развиваться столоны (боковые побеги), в результате чего образуется больше клубней.

На видео – зачем нужно окучивание:

Конечно, можно окучить картофельные грядки и с помощью ручного инструмента, однако, этот способ подойдет, только если грядки небольшого размера. Для больших площадей необходимо использовать окучник, значительно ускоряющий и упрощающий процесс работы. Также стоит обратить своё внимание на то, для чего необходима картофелекопалка для мотоблока Нева, и какова её цена.

Как правильно применять устройство

Посадка картофеля при помощи окучника может производиться благодаря работе мотоблока. На устройство устанавливают не только сам окучник, но и грунтозацепные колеса. При работе такого агрегата получаются борозды. Если они будут абсолютно ровными, то ухаживать за ними будет гораздо проще. Дальше в канаву укладываются клубни картофеля, меняются колеса на обычные резиновые, они должны будут соответствовать ширине колеи. Резиновые колеса необходимы для того, чтобы не повредить корнеплоды и просто засыпать борозды землей и утрамбовать. Посадку картофеля мотоблок облегчает в разы.

Также посадка культуры может выполняться при помощи мотоблока с навесом.

Производители и цены

Как сделать культиватор своими руками – чертеж

Размеры самодельного агрегата

Какой бы вид окучника вы не решили сделать самостоятельно, обязательно подумайте о его функциональности и составьте чертеж, то есть он должен «уметь» регулироваться под ваш рост. Этого можно достичь благодаря телескопическому аппарату в центральном отделе. В трубку нужно будет вставить такую же, только с меньшим сечением, она будет превращаться в заднюю тягу. Чтобы получить нужный атакующий угол воздействия на землю достаточно поменять разницу между углами передней тяги и вертикальной станины. Помимо окучника, можно сделать картофелесажалку своими руками.

_

Как добиться неподвижности станины? Передняя тяга при помощи шарнира притягивается к центральной стойке, управление происходит при работе талрепа. Этим методом можно получать изменение угла работы с почвой и адаптировать устройство под любой рост человека. Если это не дисковый окучник, то регулировать можно при помощи движения пластины в нужное положение и крепление ее болтами в подготовленные пазы.

Вам также будет интересно узнать, как выглядит плуг ПСК.

Трубку на вертикальной станине сгибают в месте на 40 см от ее конца под углом 15 градусов.

Далее к стойке приваривают тягу, отвалы. Фиксируется передняя тяга при помощи болта и шарнирного устройства. Ширина задней тяги должна достигать 50 см и иметь вил буквы П. Длина рукояти – от 20 см. По центру вваривают вертикальную трубку длиной от 30 см. как раз этим окончанием трубку нужно будет вставить в пространство вертикальной тяги.

Для регулирования длины стойки на ее верхнем крае просверливают проемы и проводят такие же манипуляции только уже с вертикальной вилкой. Передняя и задняя тяги должны по своей ширине соответствовать друг другу. Длина передних тяг должна идеально подходить тому, кто будет управлять окучником – он удобно должен вместиться между поручнями и свободно удерживать их.

Для изготовления дисков вырезаются круги из стали, потом им придается форма. По своей конструкции они должны напоминать диски с классического с/х плуга. Дальше дисковые отвалы привариваются к вертикальной стойке, шов сварки должен быть ровным, края затачиваются болгаркой.

_

Фото трактора Челледжер найдете по предложенной ссылке.

Оцените статью
Про мотоблоки
Добавить комментарий
