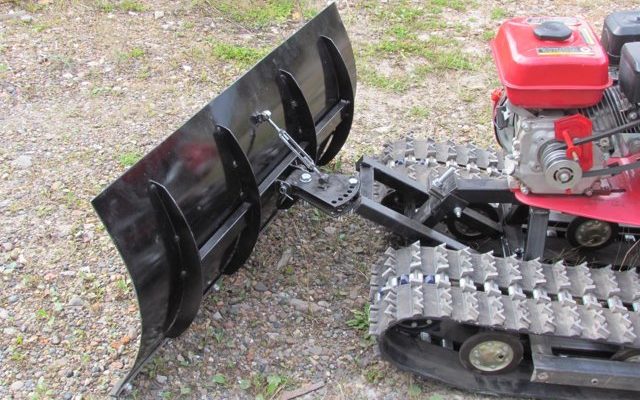

Отвал для мотоблока своими руками: инструкция как самостоятельно сделать лопату для уборки снега

Заводские модели

Вариантов заводских отвалов есть очень много, поэтому следует проверить перед покупкой, подойдёт ли эта модель для имеющегося мотоблока. На заводе снегоотвалы не укомплектовывают пружинными механизмами в связи с низкой скоростью движения. Если скорость мотоблока маленькая, то защитные механизмы для соприкосновения с землёй теряют свой смысл.

Для более высокой производительности рекомендуется обычные резиновые колёса заменить на заводские или самодельные грунтозацепы. Это ускорит процесс работы.

Цены на снегоочистители могу быть разные. В основном стоимость таких варьируется от 4 тыс. до 6 тыс. рублей.

Как сделать отвал для мотоблока из бочки

Старая металлическая бочка является хорошим материалом для лопаты. Однако толщина металла должна быть минимум 2 мм, а лучше – 3 мм. Тонкая жесть от нагрузки просто будет сгибаться. Чтобы получить заготовку нужного овала, бочку разрезают болгаркой вдоль на три равных сегмента.

Следующим этапом измеряют длину заготовки, от которой будет зависеть ширина захвата лопаты. Если бочка была высотой около 1 м, этого будет достаточно. Когда в наличии имеется низкая емкость, длины одной заготовки мало. Вырезанные сегменты сваривают между собой.

Чтобы собранный своими руками отвал для мотоблока из бочки хорошо чистил снег и не царапал тротуарное покрытие, лопату оснащают ножом. В нижней ее части по кромке заклепками или болтами крепят металлическую шину толщиной минимум 5 мм. Дополнительно сверлят отверстия шагом 100 мм под болты для крепления полосы транспортерной ленты. Резиновая накладка не даст металлической шине оставлять царапины на тротуарной плитке или асфальте.

Следующим этапом изготавливают раму прицепного устройства и регулировочный узел поворота отвала. Сначала по высоте лопаты находят ее середину. В этом месте на всю длину приваривают кусок профильной трубы сечением 40×40 мм. По центру перемычки приваривают полукруг, вырезанный болгаркой из металла толщиной 8 мм. В пластине сверлят три отверстия: одно по центру и два с отступом, чтобы получался поворот ковша вбок на 30 о.

Из профильной трубы аналогичного сечения сваривают саму раму прицепного устройства. Кронштейн получается в виде буквы «Г». Одну его сторону соединят с мотоблоком, а другую подводят к регулировочному узлу поворотов. Чтобы самодельную лопату на мотоблок для уборки снега можно было выставлять по высоте, приспосабливают регулировочный винтовой рычаг. Одну его сторону крепят к Г-образному кронштейну, а другую заводят в отверстие профильной трубы прицепного приспособления.

Как сделать снежную лопату на мотоблок из листового металла

Когда в наличии имеется только листовой металл, конструкция отвала будет зависеть от толщины и размера листа. Проще всего сделать лопату из цельного куска проката толщиной 3 мм, длиной около 1 м и шириной в пределах 500-700 мм. Заготовке придают слегка овальную форму, делают те же действия, что и с бочкой или баллоном.

Когда в наличии только маленькие куски листового металла или его толщина около 2 мм, чтобы сделать снегоуборочную лопату для мотоблока, нужно сварить усиливающую раму. Материалом для ее изготовления используют профильную трубу. Потребуются 4 вертикальные элемента для ковша.

Когда каркас отвала будет готов, снаружи его обшивают листовой сталью. Снизу крепят нож из металлической шины и транспортерной ленты. С тыльной стороны приспосабливают поворотный узел и сцепное устройство точно так, как это делали в примере с бочкой или баллоном.

Какие еще есть варианты отвалов для уборки снега

Ручные модификации предусматривают выполнение захвата и отбрасывание масс снега в сторону.

Выполнение трудоемкой задачи по уборке снежных завалов можно ускорить, применяя ручные колесные бульдозеры с лопатами из фанеры, пластика или металла.

Габариты и материал инвентаря подбираются для устранения последствий конкретных видов осадков различной плотности – наледи, рыхлого снега, слежавшихся снежных масс.

Лопата для уборки снега на колесах Бульдозер

Существуют также модели лопат с перемалывающим снежные массы шнеком, встроенным в ковш. Плюсом такого вида отвала является легкий вес пластмассы, из которого он, как правило, изготовлен.

Чтобы еще больше облегчить ручную работу, отвалы для уборки снега, помимо мотоблоков, крепят также на следующие автоматизированные приспособления:

• квадроцикл;
• мини-трактор;
• внедорожный автомобиль, и т.д.

Отвал для внедорожника

Интересно! Все конструкции снегоотвалов схожи по строению и принципу работы, несмотря на огромный ассортимент модификаций.

Установить лопату на квадроцикл можно:

• На фронтальную раму (применимо для машин с малым дорожным просветом);

Фронтальный отвал для квадроцикла

• На центральную раму (обеспечивает высокий дорожный просв и стабильность хода при выполнении снегоуборочных работ).

Центральный отвал для квадроцикла

Полезно! Ширина лопаты для квадроцикла может быть 125-150 см и зависит от веса техники и мощности мотора.

Установка снегоотвалов на мини-трактор или внедорожник удобна несложным монтажом и возможностью хранения в гараже или багажнике автомобиля. Конструкция комплектуется лебедкой с электроприводом, которой можно управлять прямо из салона машины. Угол поворота отвала выставляется в зависимости от плотности и количества выпавших осадков.

Необходимые материалы и инструменты

Для того чтобы изготовить лопату на мотоблок своими руками, понадобятся некоторые материалы и инструменты. В зависимости от выбранной модели эти показатели могут отличаться, поэтому следует уточнять все данные преждевременно. Как правило, они указаны на сайтах, где и располагаются чертежи на определённые модели.

Но для универсальной конструкции понадобится следующий набор инструментов:

• бочка из стали объёмом 200 литров;
• железная полоса примерных размеров 90х105х4 миллиметра;
• профильная квадратная труба, 1 метр 40х40 миллиметров;
• набор болтов и гаек нужных параметров;
• свёрла по металлу подходящих размеров;
• плоскогубцы;
• набор ключей к соответствующим гайкам;
• резиновый лист;
• толстый лист из стали;
• болгарка;
• набор дисков к болгарке;
• сварка;
• электродрель.

После того как все необходимые материалы и инструменты готовы, следует начинать сбор лопаты на мотоблок своими руками. Простейший снегоуборочный механизм можно сделать из 200-литровой старой бочки, так как она с самого начала будет иметь идеально круглую форму, которая в самый раз подходит для такого «гаджета». Это позволяет избежать лишних трудозатрат при нагревании листа металла и предоставлении ему нужной формы.

Для того чтобы аппарат вышел надёжным и качественным, необходимо внизу ковша приварить нож. Для этого понадобится полоса из железа 800х95х3 миллиметра. В ней необходимо высверлить три отверстия в 5−7 миллиметров. Расстояние между полосами не должно превышать 110 миллиметров.

Такие действия обязательны, так как это укрепит резиновую прокладку и предотвратит повреждения асфальта на участке. Нож к конструкции будет крепиться с помощью болтовых соединений.

Особенности изготовления снегоочистительного отвала

Для обеспечения длительной службы и защиты от коррозии поверхность снегоотвала стоит покрывать грунтовкой или специальной эмалью.

Закрепленная на кромке резина защитит дорожное покрытие от повреждений. Установить ее следует так, чтобы резиновый край наступал на границу железной пластины – тогда во время снегоуборочных работ она не будет стираться.

Ширина лопаты может достигать одного метра. Для большого двора будут удобнее лопаты с шириной 2-3 м, но удобство снегоуборочных работ при этом страдает из-за громоздкости таких снегоочистителей.

Важно! При толщине металла 3 мм стандартный размер лопаты равен 1 м.

Важные правила безопасности эксплуатации

• Повысить качество снегоуборки можно, оснастив мотоблок специальными грунтозацепами из металла.
• Тщательно проверяйте перед началом уборки снега высоту ковша над покрытием придомовой территории с целью предотвращения появления трещин на лопате и повреждений дорожного покрытия.
• Решетку мотоблока закройте металлическими щитками во избежание попадания в мотор снега и льда.
• Регулярно смазывайте солидолом все кронштейны и болты.
• По окончании холодов тщательно очистите мотоблочный агрегат и снегоуборочную конструкцию от остатков льда, снега, грунта и просушите. Обработайте все поверхности и узлы антикоррозийным средством.

Очевидно, изготовление лопаты для снегоочистки своими руками – вполне посильная задача. Главное – внимательно разобраться с чертежом и качественно сварить между собой все элементы снегоуборочной конструкции.

07.01.2021

Особенности конструкции

Отвал относится к категории навесного оборудования. Крепят его на мотоблок любой марки. Однако размер ковша подбирают с учетом мощности агрегата. Если большую лопату прицепить на слабый мотоблок, его мотор во время работы перегреется, быстрее выйдет из строя.

Если внимательнее рассмотреть фото, самодельный отвал для мотоблока состоит из трех основных частей:

• ковш для чистки снега;
• основная рама навесного оборудования;
• регулировочный узел угла поворота ковша.

Отвалы заводского изготовления имеют аналогичное устройство.

Важно! Применять отвал можно не только с мотоблоком. Навесное оборудование используют с мини-тракторами, крепят даже на легковой автомобиль.

Ковш или лопата является основным рабочим узлом. Выгнутая форма позволят осуществлять захват большого количества снега. Однако толкать его перед собой мотоблоку сложно, когда приходится расчищать заносы большой толщины. Уменьшить нагрузку на двигатель позволяет регулировочный узел, соединяющий лопату с рамой навесного оборудования. Он имеет три положения выставления ковша:

• поворот влево;
• поворот вправо;
• прямо.

Первые две позиции дают возможность сдвигать захваченный снег влево или вправо. Мотоблоку не приходится толкать перед собой большую массу. Обычно угол поворота лопаты не превышает 30 о. В позицию «прямо» ковш устанавливают, когда убирают тонкий слой снега или расчищают участок, где нет возможности сдвигать его в сторону.

Преимущества и принцип работы

Главным плюсом навесного снегоочистительного оборудования является быстрая уборка снега. Основная нагрузка припадает мотоблоку, а не человеку. За короткое время приспособление дает возможность очистить от заносов большую площадь или длинный участок дороги.

Если рассматривать собранный своими руками самодельный отвал для мотоблока, то еще одним преимуществом является экономия средств. Навесное оборудование заводского изготовления дорого стоит. Самодельный отвал обойдется дешевле, даже если металл для его сборки придется покупать.

Принцип работы навесного оборудования прост. Отвал подсоединяют к прицепному устройству мотоблока. Узел может отличаться в зависимости от марки агрегата. Выбирают позицию угла поворота лопаты. Оператор запускает двигатель мотоблока, начинает движение.

По мере залипания мокрого снега периодически осуществляют очистку ковша, чтобы снизить нагрузку на мотор. Так как для большинства мотоблоков оптимальная ширина лопаты 1 м, то за один проход будет расчищена полоса соответствующего размера. Если ковш установлен под углом, то параметр будет незначительно меньший.

Важно! Для мощного мотоблока ширину лопаты можно увеличить, но от этого снизится маневренность на сложных участках.

Рекомендации по созданию отвала для мотоблока своими руками

В нашей стране случаются такие зимы, что зачастую хозяева индивидуальных домовладений сталкиваются с трудностью уборки огромного объема снега. Обычно данная задача решалась посредством обыкновенных лопат и всевозможных самодельных устройств.

На данный момент, когда в большинстве хозяйств имеются в наличии мотокультиваторы, которые могут оборудоваться разнообразными типами навесного оснащения, чистка снега, уборка мусора и проведение иных работ стало значительно проще.

В статье мы рассмотрим, как создать отвал для мотоблока своими руками.

Снегоочистительные лопаты без особых усилий навешиваются на любые типы техники, серьезно убыстряют и упрощают процедуру очистки снега. Всякое снегоуборочное снаряжение для многофункционального агрегата включает в себя 3 базовые детали: снегоочистительную лопату, механизм регулирования угла поворота снегоотвала и модуль крепления, удерживающий снегоотвал на раме агрегата.

Существует ряд конструкций фабричных лопат, входящих в состав навесного снаряжения, однако, подобное устройство для мотоблока можно соорудить своими руками, тем более что в глобальной сети на данную проблему имеется множество разнообразных сведений и чертежи.

Это дает возможность не только изготовить оснащение с нужными характеристиками, но и существенно сэкономить деньги.

Отвал – это составная часть навесного снаряжения, применяемого вместе с мотокультиватором.

С его поддержкой можно облегчить такие обыденные работы на собственном участке земли как сбор мусора летом, зимой – очистка снега, кроме того, разравнивание поверхностного слоя земли и ее транспортировка с одного участка на второй.

Снегоотвалы бывают различных вариаций, но в общей своей массе наделены одним принципом функционирования и конструкции. В основном они имеют ряд стандартных рабочих позиций.

Это почти всегда 3 нижеприведенных положения:

• прямо;
• в левую сторону (с поворотом на 30°);
• в правую сторону (с поворотом на 30°).

Отвальную лопату мотоблока перед выполнением своих функций необходимо правильно установить. Она руками поворачивается в правую сторону либо в левую сторону на угол до 30°.

Процесс регулирования положения заканчивается установкой подходящего угла и фиксацией лопаты в избранном расположении при помощи шплинтов.

Площадь захвата снегоотвала для мобильного силового агрегата обычно составляет один метр (отдельные модификации могут иметь иные значения) при толщине материала лопаты от 2 до 3 мм. В промышленных условиях данные приспособления производятся из стали высокого качества.

Отвальные лопаты для мотокультиваторов могут укомплектовываться ножом насадкой, которым удобно разравнивать грунт, а также резиновыми насадками, предназначающимися для устранения последствий снегопадов. Выбор моделей снегоотвалов обширный, при подборе подобного навесного механизма непременно надо удостовериться в возможности монтирования конструкции на имеющийся мотокультиватор.

Изготовители не оборудуют данные приспособления для мотоблоков устройством для демпфирования (гашения) либо предупреждения колебаний (пружинными демпферами), поскольку из-за невысокой скорости перемещения не нужна спецзащита от соприкосновения с неровным рельефом почвы.

Замена пневмоколес на подобные приспособления серьезно увеличивает качество очистки снега.

Сделать лопату собственными силами просто, когда в вашем доме имеются аппарат для сварки, болгарка и электродрель. Вот один из простых способов. Заниматься розысками нужного материала вам не потребуется, поскольку можно применить простую 200-литровую железную бочку.

Осторожно порежьте ее на 3 доли, и вы приобретете 3 изогнутых фрагмента для снегоотвала. Сварив по контурной линии 2 из них, получаем элемент с толщиной железа в 3 мм, чего в полной мере хватает для жесткости лопаты.

Нижний сегмент лопаты усиливается ножом. Для этого потребуется металлическая полоска толщиной 5 мм и в длину, одинаковой с захватом отвала.

В ноже делаются отверстия калибром 5-6 мм с интервалом 10-12 см для монтирования защитной полоски из резины.

Механизм узла крепления лопаты к мотокультиватору достаточно простой и может быть выполнен в домашней обстановке.

К лопате, собранной из двух частей бочки, приблизительно посередине ее высоты для усиления варится труба с сечением в виде квадрата размером 40х40 миллиметров.

Потом в середине трубы варится полуокружность из толстого железа, в котором заранее проделаны 3 отверстия, требуемые для стабилизации углов поворота отвальной лопаты.

Далее из этой же трубки сваривается кронштейн внешне похожий на букву «Г», один край которого помещается в отверстие на полуокружности, а второй посредством болтов соединяется с шасси агрегата.

Для корректировки уровня подъема отвала применяются болты, которые ввернуты в отверстия в куске трубки, приваренном к прицепному приспособлению и надет на Г-образный кронштейн.

Еще одним из доступных средств для изготовления отвальной лопаты является газовый баллон. Для этого мероприятия непременно потребуется детальная схема. В ней должны быть указаны параметры применяемых запасных частей и порядок их монтирования в единую конструкцию. Работы по созданию проходят в следующем порядке.

1. Выпустить из баллона излишнее давление, если такое было.
2. Отрезать с обоих краев крышки таким образом, чтобы ширина соответствовала одному метру.
3. Разрезать по длине получившуюся трубу на 2 половинки.
4. Посредством сварочного агрегата связать эти 2 сегмента так, чтобы по высоте отвал получился приблизительно 700 миллиметров.
5. Держатель для крепления выполняется так. Из толстого железа вырезать косынку. В ней проделать ряд отверстий, чтобы вращать отвал в разные стороны. К косынке приварить отрезок трубы.
6. Подготовленное изделие приварить к снегоотвалу на уровне местоположения держателя на мотоблоке.
7. Монтаж осуществляется при помощи цилиндрического стержня.

Толщины стенок баллона хватает, в усилении необходимости нет. Однако низ можно оснастить прочной резиной, которая будет устранять разрыхленный снег и не повреждать укатанную дорогу. Для этого необходимо взять твердую резину от роторных — конвейерных линий.

Ширина резиновой полосы 100×150 мм. В лопате посредством электрической дрели проделать отверстия для фиксации резины. Чтобы основательно зафиксировать резиновую полоску, нужна железная полоса 900x100x3 мм. В металле и в резине просверлить отверстия, заранее наметив по лопате.

Зафиксировать посредством болтов.

Отдельные умельцы предпочитают использовать новый материал, а не бывшие в употреблении элементы. Так можно собрать самодельный отвал из железного листа толщиной 3 мм.

Для этого по вертикали привариваются компоненты, вырезанные из металла толщиной 5 мм.

Затем создается поворотное устройство. Оно являет собой проушину с отверстием под ось. Проушина фиксируется сваркой к уголку, который крепится к лопате.

Ось фиксируется на одном крае трубы, а другим краем закрепляется на мотоблоке. Необходимый градус поворота фиксируется цилиндрическим стержнем (шкантом). 3 миллиметра – маленькая толщина, значит, необходимо ее усилить.

Вырезать из листа толщиной 3 мм полоску 850x100x3 мм.

Зафиксировать ее можно болтами, но потребуется прежде сверлить либо приварить полоску сваркой.

Для осуществления работ потребуются:

• листовой металл;
• углошлифовальная машина с дисками;
• электрическая дрель;
• комплект сверл;
• болты с самоконтрящимися гайками (со вставками из пластика);
• сварочник с электродами;
• ключи гаечные;
• профильная либо круглая труба.

Если у вас имеются необходимые способности, работа не доставляет трудностей. А созданным приспособлением можно использовать не только в зимнее время, но и в летнюю пору. Облагородить площадку после завершения строительно-монтажных работ, спланировать участок под детскую песочницу и тому подобное. Какой тип конструкции выбрать – принимать решение вам.

О том, как сделать нож-отвал для мотоблока «Нева» МБ-2, смотрите в видео ниже.

Самодельный отвал для мотоблока из газового баллона

Вместо бочки материалом для лопаты послужит газовый баллон. Принцип изготовления навесного приспособления на мотоблок аналогичен, но имеется ряд нюансов:

1. Если в баллоне имеются остатки газа, его стравливают, открутив вентиль. Однако внутри еще может остаться не менее опасный конденсат. Бронзовый вентиль полностью выкручивают ключом из баллона и, перевернув его, сливают оставшуюся жидкость.

   Внимание! Конденсат из баллона ядовит, огнеопасен и имеет едкий токсичный запах. Нужно заранее продумать способ утилизации жидкости.



2. В баллон немного не до верха заливают воды. Болгаркой срезают верхнюю полукруглую заглушку. Воду выливают, после чего срезают нижнюю заглушку – днище.
3. Получившуюся трубу разрезают вдоль болгаркой на две половинки. Полукруглые сегменты сваривают между собой в длину.

Дальнейшие работы по сборке своими руками отвала для снега на мотоблок основаны на выполнении тех же действий, что и с бочкой: изготовление ножа, рамы и поворотного механизма. Отличием является только то, что металл из баллона толще и прочнее. Усиливающую перемычку из профильной трубы можно не приваривать.

Вместо нее на равном расстоянии от краев с тыльной стороны отвала приваривают держатели для рамы. Соединение ух и элементов сцепного устройства делают на болтах. Поворотный узел лопаты можно расположить непосредственно между сцепкой с мотоблоком и основной рамой отвала.

Самодельный плуг

Для мотоблоков среди навесного оборудования имеются плуги: конский для вспашки, оборотный для рыхления, окучивания и прочие. В последнее время стал набирать популярность плуг Зыкова, чертежи, размеры которого можно встретить только на специализированных ресурсах.

Главной его отличительной особенностью от массово выпускаемых являются тщательно высчитанные углы отвального лемеха для интенсивного перемешивания земли. Если сравнить его с обычными моделями, то видно, что предплужник на модели Зыкова располагается впереди на большем расстоянии, поэтому угол подъема проходит по дуге.

Крепление плуга к мотоблоку производится вертикально. Есть регулировка вылета ножа. Закрепление производится болтовым соединением. Чертежи плуга для минитрактора своими руками отличаются от тех, что предназначены для мотоблока.

Originally posted 2021-04-18 12:17:56.

Советы профессионалов

При сборке своими руками отвала-лопаты для мотоблока специалисты советуют использовать листовую сталь толщиной 3 мм. Тонкая жесть под нагрузкой будет изгибаться. Толстый металл увеличит массу навески, что создаст дополнительную нагрузку двигателю мотоблока.

Резина на нож обязательно нужна. Ее крепят так, чтобы края наступали на кромку металлической шины. При таком расположении резина меньше стирается и не дает стальному ножу уничтожать твердое тротуарное покрытие.

Мотоблоком с навесным отвалом оптимально убирать снежные заносы толщиной больше 50 мм. Если снега мало, вместо лопаты лучше поставить другую навеску – щетку. Чтобы колеса не проскальзывали, надевают противоскользящие цепи. При очистке участка без твердого покрытия, вместо транспортировочных колес можно поставить металлические приспособления – грунтозацепы.

Во время уборки нельзя доводить двигатель мотоблока до перегрева. Периодически ему дают время остыть. Если снег мокрый, лопата быстро залипает. Ее чаще нужно очищать. В случае повреждения отвала или прицепного устройства, работу продолжают после устранения дефекта. В противном случае при изгибе некоторых деталей произойдет перекос всей навески, что приведет к серьезным поломкам.

Существует несколько типов креплений:

Универсальное

Сцепка для КИТ-набора, оснащенная передним подъемным механизмом

Чертежи отвала для мотоблока своими руками

В Интернете или тематической литературе можно много найти схем, но все они практически похожи между собой. Связано это с простотой конструкции лопаты. Ничего лишнего здесь не стоит придумывать. Например, чертежи отвала для мотоблока «Нева» своими руками будут аналогичные, как и для «Зубр», «Zirka». Незначительные изменения могут быть только в конструкции сцепки.

Отзывы владельцев

Егор, 39 лет:

Здравствуйте. Два года назад приобрел мотоблочную отвал-лопату ЛМ-100. Цепляю на Неву. При эксплуатации обнаружил, что дело пойдет эффективнее, если навесить на колеса мотоблока утяжелители по 10 кг каждый. Больший вес мотоблока — больший вес снега сможет сдвинуть отвал. Кроме того, при рыхлом высоком снеге лучше использовать грунтозацепы.

Виктор, 41 год:

Использую отвал к Кентавру, угол атаки регулируется вправо-влево (на 30 градусов) и прямо. В комплекте ножи — стальной и резиновый. Навеска спасает и от снега, и от грязи — летом-осенью завалы мусора с огорода собираю.

Простота конструкции и цена умиляет! Очень удобна на широких площадках, иногда надеваю адаптер и проезжаю с отвалом до главной улицы (приходится самостоятельно расчищать переулок). Два прохода — и дорога снова проезжая.

Юрий, 44 года:

Не захотел тратиться на покупку готового изделия, решил сделать самостоятельно навеску. У отца в закромах обнаружил газовый баллон, трубы, уголки и работа закипела.

Чертежи в интернете нашел, немного покулибиничал и вышел довольно неплохой отвал. Немного перемудрил с ножом (поначалу), но потом послушался советов форумчан и исправил ситуацию — покрышки старые наконец пригодились.

Регулировка поднять-опустить ручная, рычажная. Гордость за свой труд так и распирает.
