Плуг для мотоблока мтз своими руками чертежи с размерами

Трактор МТЗ 80-82 способен облегчить работу любого фермера только в том случае, если будет использоваться навесное оборудование. Для максимально качественной обработки земли используется плуг, который можно с легкостью сделать своими руками. Для максимально правильного изготовления плуга необходимо использовать чертежи.

Описание работ по сборке

В первую очередь необходимо сделать раму, для которой можно взять металлическую трубу с сечением 52х40 мм и толщиной стенок порядка 7 мм. Для вилки необходимо срезать широкие стенки рамы расположенные друг напротив друга. Далее, на раме отметить середину, где будет устанавливаться поперечная траверса, а также приварены стойки-прушины, к которым крепится дышло.

В передней части рамы, в начале вилки, остается отверстие, которое заваривается наглухо, чтобы избежать попадания грязи.

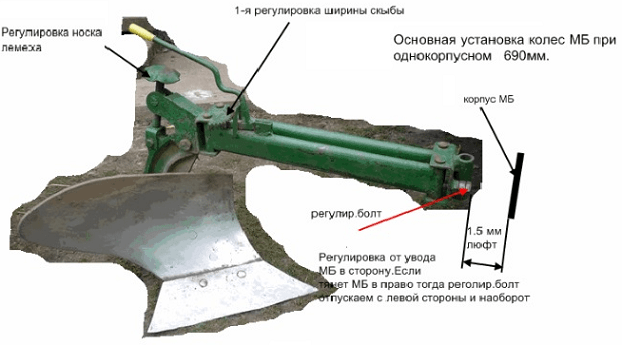

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке осуществляется с максимальным
соблюдением инструкций, ведь от этого зависит качество выполнения дальнейших
работ. Делается это поэтапно:

Для балансировки ставим мотоблок на колесах на ровную площадку.
Регулировка подставок определяет глубину проникновения плуга в землю, так вспахивать
мерзлый грунт нужно не глубже 15-20 мм, а весенний грунт, 20-23 мм.

Далее болтами устанавливается угол атаки плуга так, чтобы
его «подошва» была параллельна поверхности земли.

После регулировки и закрепления плуга, мотоблок снимают с площадки
и ставят на грунт.

Для проверки правильности регулировки плуга, производят
пробную вспашку, измеряя глубину борозд и правильности отвала почвы в сторону,
при необходимости, настраивается.

Видео регулировки плуга на мотоблоке

Советы по настройке плуга для эксплуатации

Устройство управления

Работой самодельного мотоблока или мотокультиватора, как и любой машиной, нужно управлять. Устройствами управления таких самоделок обычно служат рукоятки — они крепятся непосредственно к каркасу рамы. Их делают из двух толстостенных труб, которые изгибают для придания удобной формы (видео это хорошо демонстрирует).

На их концах устанавливают ручки газа и муфты сцепления, снятые, например, со старого мопеда.

С коробкой передач на самоделке нет никаких проблем. Лучшие рычаги КП и кикстартера мотокультиватора изготавливают из металлического прутка диаметром 10мм. Кикстартер на самоделке выводят назад, ближе к оператору, тем самым облегчая запуск дизеля. Так же в удобном месте закрепляют рычаги тормоза и переключения скоростей. Передачи зависят от конструкции КПП.

В самоходном мотоблоке можно вместо рукоятей сделать удобный рулевой адаптер. Для этого идеально подходит автомобильная рулевая колонка с сошкой или снятая с трактора. В таком механизме сошка выполняет роль сцепки, совмещая тележку с самоделкой. В сборке рулевого адаптера применяют шаровую опору — она позволяет сделать сцепку независимой. Весь процесс подготовки самодельной сцепки лучше рассмотреть на видео.

Крепление стойки плуга

Чтобы закрепить плужную стойку, в широкой части трубы, которая использовалась для создания рамы, с двух сторон высверливают или вырезают отверстия 31х16 мм. В узких стенках рамы также выполняют сквозные отверстия 10,2 мм для крепления, при помощи болтов М10, рукоятки.

Рукояти для плуга необходимо выполнить отдельно из трубы, диаметром примерно полдюйма. Можно воспользоваться старой водопроводной трубой, которую нужно расплющить кувалдой с двух сторон. В полученных плоскостях высверлить отверстия диаметром 10,2 мм и болтами закрепить на раме. Для придания большей жесткости между ручками приварить поперечину.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для
мотоблока своими руками и оставили чертежи, следует лемех, сделать таким
образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Легированная сталь 9ХС, из которой делаю диски для ручных
пил, считается идеальным материалом, для режущей части плуга.

Подойдет сталь марки 45, при закалке доведенная до твердости
HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс,
не подлежащая термической обработке, то отбив режущую кромку на наковальне и
заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму.
Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке
желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы
направляются под углом 20-22 градуса, как показано на чертеже, и придается
нужный изгиб.

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно
такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально
повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем
шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано
на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи
газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Наверное, самый сложный способ изготовления отвала, когда
заготовку нагревают и при помощи матрицы, придают нужную форму, которой может
послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки
Ст3 — Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а — лемех из
легированной стали;

б — боковой щиток стойки, Ст3;

в — распорная пластина, Ст3;

г — пластина основания плуга, Ст3;

д — полевая доска, уголок 30х30 мм;

е — стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить
их друг к другу с соблюдением нужных углов. Так, значения угла α на разных
частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°.
Если самодельная модель плуга из картона устроила вас по всем параметрам, можно
переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти
дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится
для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем
от краев 40 мм и отмеряем угол γ0.

Сборка плуга

1 — лемех;

2 — боковой щиток стойки;

3 — дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42
градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой,
точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так,
чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть
выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы
не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному
листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется
отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала
и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

— винт с потайной головкой М8;

— пластина основания;

— уголок 30х30х90 мм;

— гайка М8

При обнаружении, что углы и/или поверхности не
соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к
лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток
сваривается с распорной планкой и пластиной основания, к последней сваркой
прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все
четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ.
Все сварные швы шлифуются.

Как сделать плуг для мотоблока и трактора своими руками

Сначала рассмотрим плуг для мотоблока или минитрактора, который можно сделать своими руками по чертежам. Для визуального анализа устройства рекомендуем бесплатно .

Данный плуг агрегатируется с сельхозтехникой тягового класса 0,2. Это могут быть тяжелые мотоблоки или минитрактора:

• Беларус-082;
• Беларус-112;
• ХТЗ-8 (Прикарпатец).

Краткие технические характеристики плуга ПН-2-20:

Возделывание большого участка земли является трудоемким и энергозатратным процессом, в котором не обойтись без использования технических приспособлений. Благодаря плугу, почву можно должным образом подготовить к посевной, а также обработать для избавления от бурьянов и сухостоя после сбора урожая.

Плуг крепится к механизированной технике, которая посредством высокой тягловой силы приводит агрегат в движение. В процессе работы с плугом верхний слой почвы поддевается лемехом, а после попросту переворачивается. Это позволяет не только взрыхлить землю, но и улучшить ее аэрацию. Более того, обработка почвы с помощью плуга уничтожает до 90% растущих на участке сорняков!

Как изготовить этот полезный агрегат, который необходим в каждом хозяйстве? Для начала нужно позаботиться о приобретении необходимых высококачественных материалов. Для лопастей плуга понадобится сталь толщиной порядка 5 миллиметров. Сам лемех следует сделать съемным, чтобы его периодически можно было доставать и заострять. Для корпуса используйте закаленную сталь, которую перед свариванием не помешает обработать противокоррозионными растворами.

Чтобы изготовить специальный функциональный отвал для плуга, обязательно придерживайтесь следующих рекомендаций:

Непосредственно корпус для круга можно изготовить из металлического листа толщиной не менее 3-4 миллиметров. Из него вырезается квадрат со сторонами 50 на 50 сантиметров, к которому нужно последовательно приделать лемех, боковые щитки и отвал. При этом следите за строгим соблюдением нужных углов между комплектующими плуга. Наличие зазоров или неточностей при монтировании может пагубно сказаться на долговечности агрегата. Сварив все детали между собой, нужно зачистить швы, а лемех с отвалом желательно зашкурить во избежание появления ржавчины.

Когда Вы освоите все тонкости изготовления плуга для мотоблоков и минитракторов можно переходить на более сложные задачи.

Плуг оборотный 5 корпусный на Т-150 (ПЛП-5-35):

Это 3D-модель 5-ти корпусного оборотного прицепного плуга ПЛП-5-35 на трактор Т-150 или другие трактора с тяговым классом 3 и выше. Используя данную 3D-модель плуга для производства, Вам не потребуются чертежи. Конструкция разобрана на более чем 100 деталей до мелочей. Проект создан 3D-формате CAD файлов *.STEP. Данный формат поддерживается множеством CAD-редакторов, в том числе и бесплатным FreeCAD.

Примечание. Работать с форматом STEP в программе FreeCAD не очень удобно. Программа требует много ресурсов компьютера для загрузки всех деталей устройства. Только лишь на открытия файла на среднем ноутбуке требуется около 10-ти минут. При возможности воспользуйтесь платной профессиональной программой AutoCAD.

Как установить плуг на мотоблок

Прежде чем начинать настройку и установку плуга, нужно подготовить сам
мотоблок. Установка начинается с установки мотоблока на место проведения работ,
демонтируются колеса и устанавливаются грунтозацепы. (См. Грунтозацепы для
мотоблока своими руками). Грунтозацепы, придают мотоблоку лучшее сцепление с
почвой, исключая пробуксовки.

Далее начинаем установку, гайки рекомендуется сильно не
затягивать, для дальнейшей регулировки, если будет необходимость. Потом делает
фиксация навески к крепежной системе мотоблока двумя стальными штырями. По
окончании этих манипуляций можно приступать к регулировке плуга.

Виды плугов

Их выделяют всего три:

Одно и двухкорпусные. Первые имеют самую легкую конструкцию и отлично подходят для вспашки сада или огорода. Двухкорпусные состоят из двух рам с лемехами, такой агрегат можно использовать для боронования или первичной обработки целины.

Оборотные. Форма их лемеха напоминает перо. Такие машины применяют для тяжелых и плотных грунтов. Их устанавливают на мотоблоки среднего и тяжелого классов.

В интернете можно часто встретить примеры и фото плугов, собранных самостоятельно, все они выполняются по следующему принципу.

Конструкция плуга

Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.

Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.

В оборотной конструкции вверху имеется изогнутое перо, что позволяет в процессе вспашки земли сразу же переворачивать пласт. Подобная особенность конструкции делает ее отличным вариантом для работы на твердых почвах, можете увидеть в статье на чертежах. Поскольку такой плуг имеет довольно сложную конструкцию, то сделать его может лишь человек, имеющий достаточный опыт.

Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.

Плужная сцепка

Сцепка мотоблока в разборе

Сцепка – это важный элемент конструкции, обеспечивающий надежное крепление навесного оборудования с мотоблоком «Нева». Наиболее популярным вариантом считается П-образное крепление из швеллера, и которое устанавливается под рулем мотоблока.

При создании сцепки понадобится просверлить отверстия для крепления кронштейна и крепежного штыря. Кронштейн для крепления к мотоблоку находится либо вверху, либо внизу, чтобы не препятствовать навешиванию.

Самодельный поворотный плуг для мотоблока

Поворотный плуг отличается универсальностью. Как известно,
при вспашке почвы однокорпусным плугом за один проход пласт грунта
переворачивается лемехом в одну сторону. Для переворачивания земли в ту же сторону при повторном проходе, приходится
возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту намного
быстрее — в конце ряда, после разворота мотоблока просто разворачивается лемех
в другую сторону и продолжается обработка почвы.

Сборка конструкции

Лемех крепится на лист стали (0,5х0,5 м с толщиной 2-3 мм) под углом 25°. Используйте клинья и точечную сварку. К лемеху приваривается щиток стойки. Край последнего должен заходить за край лемеха на 5-8 мм. Щиток располагается выше режущей кромки на 1 см. Лемех и отвал соединяются встык, а угол между верхней кромкой отвала и ножом должен составить 6-8°.

Дальнейшая сборка инструмента своими руками состоит из приваривания бокового щитка к основанию и распорной планке. К пластине основания таким же способом приделывают упорные уголки для ножа. Точечную сварку после проверки всей конструкции закрепите сваркой капитальной. Прихваченный к плугу стальной лист отделите болгаркой или зубилом. Оставьте инструмент для остывания, а потом зачистите швы и режущую часть целиком.

Работу заканчивайте настройкой, балансировкой на колесе, фиксацией соединения инструмента с техникой. Затем приступайте к испытанию плуга в полевых условиях.

А Вы используете плуг для обработки участка?

Точечной сваркой крепим лемех к стальному листу, боковой щиток к нему присоединяем вертикально, внахлест на несколько миллиметров. Соединяем лемех и отвал так, чтоб соблюдая угол в 6-8 градусов между краем отвала и низом ножа.

Плуг Зыкова своими руками

Ниже представлены фото плуга Зыкова сделанного своими руками.
Плуг имеет угол атаки, как на тракторах, т.е. очень большой. В принципе чертежи
плуга Зыкова, это те которые представлены абзаце про однокорпусной плуг.

Как сделать плуг для мотоблока своими руками?— проще простого используй наши чертежи и фото

Обработка земли всегда требовала значительных физических затрат, независимо от площади участка. Для облегчения работы и большей эффективности используйте, к примеру, мотоблок «Нева». Такая техника позволяет быстро и эффективно выполнять различные виды обработки земли, для чего необходимо иметь соответствующее оборудование, например, плуг, и которое можно купить в специализированном магазине или сделать собственноручно.

Двухсторонний плуг для мотоблока

Двухсторонняя модель, называемая окучником, используется для уничтожения сорняков, нарезания аккуратных борозд, высаживания и засыпки культурных растений, в частности, картофеля. Подобное приспособление от однокорпусной модификации отличается только шириной захвата, которая регулируется подвижными стальными крыльями. Эта конструкция включает в себя 12-миллиметровые стоечные опоры, предохраняющие мотокультиватор от перегрузки.

Такие навесные приспособления рассчитаны на работу с двигателями, имеющими показатель мощности не менее 4 л.с. Они оснащаются специальным подплужником малого размера, который следует перед ведущей рабочей частью и слегка подрезает почву. Это облегчает дальнейший процесс вспахивания. Перед тем как изготовить плуг данного типа, необходимо составить соответствующий чертеж с учетом особенностей его конструкции.

Когда все металлические детали плуга для мотоблока «Нева» созданы, для завершающей сборки будет необходим лист металла размером 50×50 см и электросварочный аппарат. К металлическому листу, строго соблюдая углы, нужно слегка прихватить сваркой элементы будущего плуга – боковой щиток и лемех, к которому примерить отвал. В том случае, если обнаружены какие-нибудь несоответствия, то отвал следует молотком довести до необходимого состояния и прихватить сваркой к задней части лемеха.

Осмотреть всю конструкцию и, если никаких проблем не замечено, то можно выполнять капитальную сварку. Лист металла, на котором осуществлялась сборка плуга, отсоединяют от конструкции посредством «болгарки» или молотка и зубила. Далее, требуется тщательно зачистить сварные швы и отшлифовать наждачкой лемех и отвал. После того как конструкция собрана и практически готова к использованию, ее следует покрасить, особенно места сварных соединений. Это не только придаст плугу эстетичный вид, но и убережет металл от воздействия коррозии, а, следовательно, и значительно продлит срок эксплуатации.

Самостоятельно сделать качественный плуг для мотоблока «Нева» хотя и непростая задача, но она вполне выполнимая и по силам любому человеку, имеющему минимальный опыт работы со слесарным инструментом. Чтобы все удалось, следует придерживаться инструкций и чертежей, а также провести грамотную настройку всей конструкции. Собственноручное изготовление плуга это не только довольно интересно, но и экономично, поскольку большую часть материала может найти у себя в хозяйстве любой мастер.

Как сделать плуг на мотоблок своими руками?

Пред тем, как приступать к изготовлению навесного оборудования, нужно рассмотреть чертежи. Они указывают на способы крепления элементов устройства между собой.

Схема действий по созданию плуга своими руками:

• К листу прикладывается лемех, делается двухсторонняя сварка под углом 250;
• Верхнюю часть отвала и нож лемеха соединяют максимально плотно под наклоном 80;

Детальнее узнать о специфике изготовления плуга можно из видео-инструкции.

Нужно повторно измерить все углы конструкции перед окончательным привариванием всех деталей плуга. После полного остывания навесного оборудования сварные швы зачищаются.

Услуги по монтажу отопления водоснабжения

Отвал проще всего сделать из стального листа (3,0-4,0 мм). Вам потребуется шаблон, чтоб вырезать кусок листа правильной формы, а затем необходимо изогнуть его гибочными вальцами.

Подготовка к пахоте

Оптимально вспахивать грунт на глубину 15-20 см. Для этого комбайн нужно отладить, берем бруски 150х150 мм и подставляем их под грунтозацепы. Ставим упор под ножку, чтоб удерживать устройство в положении, когда пятка параллельна поверхности земли.

Чтоб отвал земли шел правильно при помощи регулировочных винтов настраиваем пятку до четкого прилегания к борозде. Проверяем себя с помощью рулетки или линейки: замеряем расстояние от кончика ножа до нижней точки редуктора

Если говорить о существующих типах конструкций, то самым большим спросом пользуются цилиндрические варианты. Они способны обрабатывать большинство почвенных составов, обеспечивая одинаковое качество. Такое изобретение отлично размельчает куски грунта, но глубина погружения остаётся небольшой. Чаще всего этот вариант применяется для непаханых земель в качестве первичной обработки.

Роторный плуг своими руками

много изогнутых винтом лемехов

Роторный плуг обрабатывает грунт до глубины 30 сантиметров при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет перемещение не только по прямым линиям, но и по кривым, что дает возможность обработку участков с препятствиями и сложной геометрией.

Сейчас среди аграриев ведется горячая дискуссия, о том насколько эффективна работа современного роторного плуга, но он все больше набирает популярность у дачников при обработке заросшей и заплетенной корнями почвы.

Размеры плуга

Поворотный плуг поворотного типа состоит из трех основных плоскостей:

Если после демонтажа отвала и лемеха плуг положить сверху на стол, вплотную при этом прижатый к стене, и придвинуть его боковую плоскость к вертикальной стене, то крышка стола совпадет с горизонтальной нижней плоскостью полозка, а вертикальная стена с вертикальной боковой плоскостью полозка.

Хорошим считается тот плуг, у которого нижний режущий край установленного лемеха на 20 миллиметров ниже горизонтальной нижней плоскости полозка.

Второй правильной конструкцией плуга является сопоставление бокового режущего края установленного лемеха по прямой с режущим боковым краем вашего отвала. Также отвал и лемех не выступают более 10 миллиметров за вертикальную боковую плоскость полозка.

Третьим правильным условием является соединение рабочей передней плоскости лемеха к отвалу без зазора и в одной плоскости. Они в идеале должны блестеть как зеркало, соответственно быть хорошо заполированными и не должны торчать выступающие крепёжные элементы.

После того, как плуг вернулся с работы на участке, его рекомендуется очистить от грунта и сторонних предметов, отполированные части полить маслом или смазать солидолом, потом растереть ветошью. Это позволит защитить поверхность от воздействий окружающей среды и коррозии.

Четвёртой правильной конструкцией является тыльная ровная поверхность лемеха, составляющая с плоской стороной установки вашего плуга угол в 20 градусов, который равен заднему углу монтированного лемеха.

Режущие боковые кромки отвала и лемеха также имеют задние углы в 20 градусов с боковой поверхностью борозды, при этом режущая боковая кромка вашего отвала может иметь закругление.

Обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Как прицепить плуг к мотоблоку

Перед установкой плуга потребуется заменить колеса специальными с грунтозацепами для повышения проходимости по пахоте. Затем присоединяют плуг к навесному устройству мотоблока. Во время установки крепления не должны затягиваться полностью для обеспечения регулировки. Фиксируют агрегат на крепежной серьге мотоблока с помощью двух стальных стержней.

Регулировку плуга необходимо производить, соблюдая все правила, что влияет на качество вспашки. Устанавливают колеса мотоблока на специальные опоры и выполняют его регулировку. Высота опор равна глубине вспахивания и составляет 15-20 см при проведении работ весной на влажном грунте или 20-25 см. С помощью регулировочных болтов выставляют «пятку» плуга параллельно земле.

Теперь можно снять плуг с опор на землю, ручки управления выставляются по высоте пояса работника. Затем проверяют настройку контрольным вспахиванием нескольких борозд. Замеряют, на какую глубину произведена вспашка, качество отвала почвы и расстояние между соседними бороздами. Если расстояние больше или меньше 10 см, регулировку необходимо повторить.

Делаем самодельный плуг для мотоблока

С помощью мотоблока выполняются самые различные
сельскохозяйственные работы, как то: вспашка, покос, посадка различных культур,
окучивание перевозка грузов и др. Но для каждого вида работ потребуется
специальное навесное оборудование. В данном материале, речь пойдет о плуге, и
возникает вопрос, как поступить: купить плуг, или сделать плуг для мотоблока
своими руками.

Плуги делятся на несколько видов, отличающихся друг от друга
конструктивно. Сегодня для вспашки мотоблоком применяют однокорпусные плуги,
оборотные, и роторные.

Однокорпусный плуг

Данный плуг, конструктивно очень прост, и найти его чертежи
и схемы не проблема. Из-за этой просто ты изготовление такого плуга
самостоятельно, будет оптимальным, особенно для тех хозяев мотоблоков, которые
не владеют особыми навыками.

Изготовление самодельного однокорпусного плуга к мотоблоку,
не будет сложным. Ведь практически у каждого в хозяйстве есть ненужные куски
металла и подручный инструмент.

Замена систем отопления-уроки по изготовлению плугов

Дисковый плуг-окучник используется для подготовки ровных борозд под посадку овощей. Используя чертежи, можно проконтролировать ход сборки и избежать недочётов.

Изготовление дискового плуга выполняется за описанной схемой:

В завершении нужно отрегулировать щёчки плуга. Они фиксируются тисками и настраиваются, пока не будут направлены в разные стороны.

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Чертеж плуга

В настоящее время сделать плуг для мотоблока своими руками не составляет проблемы, тем более что сейчас можно найти чертежи самых разнообразных конструкций. Очень часто к ним приложены подробные указания по созданию и сборке плуга.

Главное чем необходимо руководствоваться, создавая подобную конструкцию – это точно придерживаться всех инструкций и соблюдать все параметры выбранных чертежей. Даже незначительная неточность, которая может на первый взгляд показаться несущественной, в состоянии сильно сказаться на характеристиках плуга или впоследствии негативно повлиять на рабочие параметры в процессе эксплуатации.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

В видео рассказывается о переделке плуга под мотоблок.

Изготовление навесного оборудования

Однокорпусный плуг – это самая простая модель навесного оборудования, поэтому ее с легкостью может сделать своими руками даже малоопытный мастер. Данное навесное оборудование состоит из отвала и лемеха. Для того чтобы изготовить эти элементы, лучше всего будет использовать листовую сталь, толщина которой составляет от 3 до 5 миллиметров.

На чертеже плуга изображено: 1 — лемех, 2 — полевая доска, 3 — стойка, 4 — ползун с пятой, 5 — опора отвала, 6 — отвал.

Особенности сборки конструкции

Для того чтобы максимально качественно собрать плуг, необходимо использовать клинья, которые характеризуются наличием угла в 25 градусов. Далее необходимо использовать вспомогательный лист металла, толщина которого составляет от 2 до 3 миллиметров. На него производится установка лемеха. Его необходимо максимально надежной закрепить на вспомогательном листе. Сделать это можно с помощью сварки.

Боковой щиток прикрепляется к лемеху в вертикальном положении. С этой целью используется ручная дуговая сварка. При этом боковой щиток стойки должен заходить за лемех примерно на 6-8 миллиметров. Его расположение должно быть выше лезвия примерно на 10 миллиметров. Далее необходимо сделать сплошную поверхность методом сварки лемеха и отвала. При этом выдерживается угол в 6-8 градусов между лезвием лемеха и отвалом.

Изготовить самодельный плуг на трактор мтз 82 достаточно просто. Для этого необходимо всего лишь уметь пользоваться сваркой. Лучше всего будет сделать навесное оборудование на трактор 82 с помощью подсобного работника. Это объясняется тем, что одному будет достаточно тяжело удерживать части будущего плуга и производить их сваривание.

Особенности регулировки плуга

Перед тем, как провести регулировку, необходимо установить грунтозацепы на трактор 82. Данное оборудование прикрепляется к мотоблоку многих тракторов. Его фиксация осуществляется с помощью штыря. Регулировочные гайки не требуют проведения зажима. Это объясняется тем, что в процессе работы можно необходимо произвести настройку плуга на нужную глубину борозды.

Регулировку плуга можно с легкостью сделать своими руками. Изначально опорное колесо плуга устанавливается на подставку. При выполнении работы в осеннее время необходимо придерживаться высоты подставки в 20-25 сантиметров, а если в весеннее – в 15-20 сантиметров. От того, какая высота подставки напрямую зависеть настолько плуг будет внедряться в землю.

Далее необходимо выполнить настройку угла наклона навесного оборудования. С этой целью наиболее часто производится использование регулировочной тяги. Пятка оборудования при этом располагается параллельно к поверхности почвы. Именно в таком положении необходимо зафиксировать плуг. Далее необходимо с подставок снять плуг.

Правильное расположение плуга

Далее производится настройка руля таким образом, чтобы он был на уровне поясницы. На последнем этапе необходимо провести контрольную борозду. Это позволит произвести оценку навесного оборудования. При возникновении необходимости производится корректировка регулировки.

Изготовить самодельный плуг самостоятельно достаточно просто. Для этого необходимо оценить мощность трактора 82 и выполнить все работы в соответствии с чертежами.

Основные правила изготовления навесного оборудования

Еще один вариант плуга

Глубина вспашки навесного оборудования на трактор 82 регулируется методом перемещения большого колеса. Именно поэтому его необходимо устанавливать по центру плуга. Сделать это можно с легкостью своими руками с помощью зажимных хомутов.

Самодельный плуг характеризуется незначительными поворотами, что благотворительно влияет на увеличение ширины вспашки. Для того, чтобы в результате поворотов данное навесное оборудование на трактор МТЗ 82 не сломалось, необходимо использовать только высококачественные материалы производства.

Советы по изготовлению навесного оборудования:

Изготовить навесное оборудование самостоятельно достаточно просто. Для этого необходимо всего лишь использовать качественный металл и иметь сварку. Выполняются все работы по строго установленной технологии.

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.

Плуги для мини-трактора

Существует много разновидностей плугов. По принципу работы их можно разделить на три группы.

По названию оборудования уже ясно, что конструкция имеет режущую часть в форме дисков. Предназначена она для обработки тяжелого грунта, болотистой почвы, а также целины. Режущие диски во время работы вращаются на подшипниках, поэтому они без труда перебивают даже большое количество корней, находящихся в земле.

В качестве примера можно рассмотреть модель 1LYQ-422. Оборудование приводит в действие вал отбора мощности мини-трактора, вращающийся со скоростью 540–720 об/мин. Плуг характеризуется шириной вспашки – 88 см, глубиной – до 24 см. Рама оснащена четырьмя дисками. Если во время вспахивания земли режущий элемент попадает на камень, он не деформируется, а просто перекатывается через преграду.

Лемешно-отвальный

По-другому это оборудование называют оборотным плугом для мини-трактора из-за принципа работы. После окончания нарезки борозды оператор разворачивает не мини-трактор, а плуг. Вот отсюда и пошло такое название. Однако по устройству режущей части будет верно, когда плуг называют лемешно-отвальным. Он бывает одно- и 2х корпусный. Рабочим элементом здесь является лемех, сделанный в форме клина. Во время движения он подрезает грунт, переворачивает его и дробит. Глубина вспашки у одно- и 2х корпусного плуга регулируется опорным колесом.

В качестве примера двухкорпусного плуга для мини-трактора возьмем модель R-101. Весит оборудование около 92 кг. Использовать плуг 2х корпусный можно, если на мини-тракторе есть задняя навеска. С помощью опорного колеса выполняется регулировка глубины вспашки. Для этой 2х корпусной модели она составляет 20–25 см.

Современной, но сложной конструкцией является для мини-трактора роторный плуг, состоящий из набора рабочих элементов, закрепленных на подвижном валу. Оборудование характеризуется простотой использования. Во время обработки грунта оператору необязательно вести трактор ровно по линии. Оборудование роторного типа обычно используют при подготовке грунта к высадке корнеплодов.

В зависимости от конструкции ротора, ротационный плуг делится на 4 вида:

Достоинство ротационного оборудования заключается в возможности рыхления грунта любой толщины до требуемой степени. Воздействие на почву оказывается сверху вниз. Это дает возможность использование ротационного плуга при малой тяговой силе мини-трактора.

Из всех рассмотренных видов, самым востребованным является 2х корпусный оборотный плуг. Он состоит из нескольких рам, на которые могут закрепляться разные по предназначению инструменты. Подобное оборудование способно обладать двумя функциями. Допустим, во время вспахивания грунта одновременно происходит и боронование. Однако самодельный плуг для мини-трактора проще изготовить однокорпусный, но он менее эффективный.

Производство плугов в домашних условиях как бизнес

Оборотный 2-ух или 5-ти корпусный плуг можно с легкостью сконструировать своими руками при наличии всех деталей устройства. При этом финансовые вложения окажутся вполне доступными. Освоив процесс изготовления продукции, следует приступить к реализации бизнес-идеи по продаже сделанных собственноручно плугов. Это дело является довольно прибыльным. По оценкам специалистов, рентабельность подобного бизнеса составляет около 70%. Следовательно, выбрав данное направление, вы сможете обеспечить себе прибыльный домашний бизнес!

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом

При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко

Не должно быть просветов и заметных щелей. После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной

При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции

Тогда потребуется ее доработка.

Если есть сомнения в том, что удастся самостоятельно собрать плуг, то лучше не рисковать и приобрести уже готовый вариант. К счастью, многие фирмы предлагают качественные и долговечные конструкции по разной цене. Купить их можно в специализированных магазинах или заказать через интернет.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc
