Прицеп для мотоблока своими руками чертежи и размеры из балки

Как сделать прицеп для мотоблока своими руками?

Мотоблок является очень удобным устройством для работы в малых и средних хозяйствах. Особенно удобно, если к нему есть немало полезных приспособлений. Одним из таких является прицеп. Ведь за счёт такого дополнения к мотоблоку возрастают его возможности, а также эффективность. В итоге число работ, которые будут выполняться вручную, сразу сокращается.

В первую очередь мотоблок необходим для обработки земельных наделов. Однако прицеп и другие дополнительные устройства могут сделать его ещё более практичным. Причём самая простая модель делается легко и её можно собрать самому. Такой девайс подойдёт для любого хозяйства.

Как сделать прицеп для легкового автомобиля своими руками из задней балки ВАЗ

Чтобы правильно сделать прицеп для легкового автомобиля своими руками из задней балки ВАЗ 2109, необходимо сначала составить чертеж с размерами, в котором будут учтены все параметры этой детали. Помните: грузоподъемность прицепа зависит от пружины и стойки, но детали от вазовских машин не позволят поднять этот параметр выше 500 кг, дальнейшее увеличение резко сокращает их срок службы. Если же вам нужна более высокая грузоподъемность, то используйте подвеску на рессорах.

Технически сделать прицеп для легкового автомобиля своими руками из задней балки ВАЗ 2109 несложно. Основная проблема связана с постановкой такого изделия на учет в ГИБДД. Далее мы расскажем не только о порядке действий, которые нужно выполнить для изготовления автомобильного прицепа, но и различные нюансы, облегчающие постановку буксируемого транспортного средства (БТС) на учет и получение для него VIN-кода.

Как использовать мотоблок

Есть четкие правила эксплуатации этого вида техники, нарушать которые не рекомендуется. Перед запуском аппарата всякий раз надо проверять, что все соединено надежно и не соскочит в сторону. Опытные фермеры постоянно контролируют уровни масла, топлива и хладагента. Выжимать сцепление резко не рекомендуется.

Крайне осторожно следует работать на склонах. При езде с прицепом надо тормозить только при помощи встроенных механизмов прицепа. Поворачивая или начиная движение назад при обработке поля, следует поднять любой навесной агрегат. Если мотоблок тянет в сторону, надо проверять и подкачивать колеса. Когда это не дает результата, надо проводить полноценный ремонт.

Как прицепить автомобильный прицеп к мотоблоку — Спецтехника

Прицеп для мотоблока в современном хозяйстве является ценным приспособлением.

Мотоблок сам по себе значительно облегчает и ускоряет труд фермера, незаменимой его частью является прицеп и другое навесное оборудование.

Применяют прицеп для перевозки различных грузов, незаменим он при уборке мусора с участка. Область использования этой конструкции очень широка.

Прицеп для минитрактора востребован на молокозаводах, фермах, в тепличных и коммунальных хозяйствах. Применять прицепное устройство необходимо с учетом того, что его появление на дорогах общего пользования неприемлемо.

Автомобильный прицеп к мотоблоку не требует периодического проведения техобслуживания. Если навесное оборудование будет эксплуатироваться по назначению с надлежащим уходом, то прицеп долго не потеряет своих характеристик.

Классификация прицепов к мотоблоку

Тележка для мотоблока имеет множество различных вариаций. Распространенный критерий, по которому производят классификацию, — это размеры прицепа для культиватора, напрямую влияющие на его грузоподъемность:

Зачастую проводится группировка прицепов по количеству осей. Существуют одноосные и двухосные модели.

Последние используются для перевозки крупногабаритных и тяжелых грузов за счет повышенной устойчивости, лучше всего подойдут такие телеги для тяжеловесных мотоблоков.

Прицепное на мотоблок оборудование имеет различное строение узла, в зависимости от конструкции различают:

Как выбрать прицеп?

Приобретая прицеп для минитрактора, нужно смотреть на его тоннажность, количество доступных функций, исправность тормозного механизма. Основным же критерием для выбора является мощность минитрактора, с которым будет эксплуатироваться прицепное устройство.

Прицепы различаются по материалу, из которого они изготавливаются:

Телега на мотоблок с тоннажностью выше 350 кг должна быть оборудована механическим тормозом.

Прежде чем приобрести изделие, рекомендуется по возможности проверить его работу. Прицепы с самосвальной конструкцией должны быть оснащены гидравлическим приводом.

Что касается одноосных изделий, в них достаточно наличия ручного устройства.

Прицепное на мотоблок устройство имеет такие преимущества:

На выбор может повлиять и стоимость прицепа для мотоблока.

Цену на навесное оборудование для мотоблоков формируют следующие составляющие: число осей, материал изготовления, тоннажность, внутренние габариты, присутствие надставных стенок, наличие пневматических тормозов, дорожный просвет и пр.

Как сделать прицеп на мотоблок своими руками?

Прицеп на минитрактор довольно дорогой и доступен не каждому. Выход из положения — это сделать его самостоятельно. Прежде всего нужно подготовить необходимые материалы и инструменты:

Прежде чем начинать собирать прицеп мотоблочный, необходимо нарисовать чертеж будущего изделия с указанием размеров всех элементов, учитывая будущую нагрузку.

Важно верно определить центр тяжести, он должен располагаться ближе к передней части тележки, но не заходить за ось колеса. Любая тележка для мотоблока состоит из следующих частей: рамы, кузова, ходовой части и колес.

Схемы сборки тележки для мотоблока можно подобрать любые, обязательно надо учитывать мощность техники и ее габариты.

На первом этапе изготавливается рама. Она представляет собой единую конструкцию, располагающуюся на каркасной решетке. Трубы габаритами 2,5х2,5 см будут выступать в роли траверс.

В качестве лонжеронов используются трубы с размерами 6х3 см. Дополнительно применяют 5 поперечин для создания решетки. Все элементы соединяются при помощи сварки.

По углам получившейся решетки приваривают 4 вертикальных штатива. Далее работа производится в соответствии с типом модели.

При создании прицепа с откидным бортом (самосвальной модели) необходимо учитывать, что все борта, за исключением того, который направлен в сторону мотоблока, должны иметь одинаковую конструкцию.

В отличие от простых моделей, где все элементы причастны к одной конструкции, в самосвальной модели откидная рама должна быть изготовлена отдельно.

Изготовление кузова

Прежде чем приступать к монтажу кузова, необходимо на каркасной решетке создать «пол», для этого дюралевый лист надо закрепить с помощью болтов.

Затем при помощи 3-х опорных балок кузов устанавливается на раму. Существует несколько различных вариантов кузова, в зависимости от выбранного материала. Каждый из них имеет определенные свойства:

Для того чтобы прицепное на мотоблок устройство приходило в движение, необходимо оборудовать его ходовую часть.

Для обустройства оси колес применяется стержень диаметром 3 см.

Его длина должна быть достаточной, чтобы ось могла выдерживать нагрузку, но не позволяла колесам выходить за ободы кузова.

Стержень приваривают к лонжеронам и к осевому шарниру. Следующим этапом является изготовление кронштейна, с помощью которого мотоблоки и прицепы будут крепиться.

Процесс изготовления устройства

Такой прибор для сельского хозяйства, как мотоблок, уже много лет используется дачниками как рабочая машина. Благодаря ему труд человека в проведении земельных работ заметно облегчился. При установке на адаптер с сиденьем он превратится в мини-трактор. Рисунок 1.

С помощью небольшого трактора очень удобно обрабатывать почву, скашивать траву и готовить землю для посадки нового урожая. Кроме работ на полях мини-трактор будет полезен при транспортировке рассады, удобрений для растений или более тяжелых предметов.

Рисунок 1. Подготовка мотоблока.

В этом деле немаловажную роль занимает и прицеп (тележка), который подсоединяется к мотоблоку. Его основная функция заключается в перевозке тяжелых грузов, строительных материалов и других предметов сельского хозяйства.

Зимой мотоблок просто незаменимое устройство для чистки дорог. Чтобы избавиться от лишнего снега, его можно погрузить в самодельный прицеп для мотоблока своими руками из балки ВАЗ 2108. Рисунок 2.

В отличие от заводских моделей, можно изготовить устройство желаемого размера, надо лишь грамотно составить чертеж. Да и вся конструкция не требует особых затрат по сравнению с магазинными аналогами.

Рисунок 2. Балка ВАЗ 2108.

Повозка для мотоблока с применением балок автомобиля в основном состоит из таких 4 главных частей:

Кузов полностью изготавливается из дерева. Для надежности можно собрать каркас кузова из металлических уголков и обшить их досками. Собранный кузов крепится на раму с подсоединенными (приваренными) балками.

Для того чтобы приступить к процессу сборки, важно, чтобы все нужные детали были заготовлены. Основной частью в конструкции станут одна (если выполняется одноосный вариант) или две балки от старенького автомобиля «Жигули». Рисунок 3.

Рисунок 3. Сборка конструкции.

Помимо нее вам потребуются следующие материалы:

Прицепная рама расположена на каркасной решетке, поэтому она является центром всей конструкции. Для того чтобы она была правильно выполнена, изготовьте две поперечные траверсы размером 25х25 мм. Сделайте из трубок небольшие лонжероны.

Все части нужно соединить, так чтобы форма напомнила решетку. Затем к полученному изделию путем сварки прикрепите пару продольных труб. Сверху приварите обвязку из уголков размером 25х25 мм или профилей.

Лучшими материалами для изготовления бортов заслуженно считаются стальные листы. Приступайте к главному — подсоединению балки. Возьмите два одинаковых швеллера и вставьте их в профиль. Один из краев швеллера непременно оборудуется колесными осями.

Теперь берите уже заготовленные рессоры, которые будут соединять лонжерон. Чтобы все получилось правильно, на оси балки надевается край рессор. Центральная часть тоже должна объединиться с той же балкой при помощи стремянок.

Завершающим этапом в работе станет изготовление дышла из труб. Специально для этого трубки нужно соединить треугольником и приварить к тележке.

Это самый простой способ для моделирования тележки. Однако известны и иные варианты.

Возможные последствия

Правильные геометрические параметры автомобиля — это безопасность водителя и пассажиров. Относительно положения силовых элементов кузова задается угол расположения каждого из колес автомобиля. При нарушении геометрии измерительная система развала-схождения никогда не будет соответствовать норме. Если кузов «повело» относительно мало, мастер настроит положение колес, но ненадолго.

Изменения геометрии приводят к тому, что постепенно деформируется днище, в промежутках между точками сварки в длинномерных элементах кузова появляются складки, характеристики безопасности конструкции заметно снижаются.

При лобовом столкновении двигатель должен провалиться под днище. Если размеры кузова нарушены, мотор влетит в салон, риск смертельного исхода для водителя и пассажира увеличивается на 50 %.

Сцепка к мотоблоку своими руками

Для изготовления П-образной сцепки, подойдет металлический швеллер необходимого размера и толщины. Данное крепление располагается под рулевой колонкой мотоблока.

Следуя чертежам, сверлим отверстия в определенных местах, через них. Будут крепиться кронштейн и штырь. Все детали, должны быть из высокопрочной, качественной стали, и не забываем про диаметр отверстий.

Для того, чтобы к мотоблоку присоединить навеску, необходим кронштейн, располагающийся в направлении верха либо низа, при этом, его конец, не должен соприкасаться с обрабатываемой поверхностью.

Часто работа с мотоблоком, подразумевает применение оборудования имеющего не типичный вид сцепки. Зачастую к мотоблоку применяют дополнительные приспособления, с нестандартными видами сцепки. В этом случае, для их присоединения используются дополнительные переходники.

Инструменты для работы

Заменяемые детали подчеркнуты красным цветом: шарнир, болт, гайка и пружинная шайба.

Для того чтобы замена сайленблоков задней балки прошла успешно, понадобятся следующие инструменты:

Проникающее средство лучше нанести на ржавые гайки накануне вечером.

Конструктивные особенности и последовательность сборки +38 фото

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Характеристики тележки

Относительно мощности мотокультиватора следует изготавливать прицепы определенных возможностей для перемещения необходимого материала. Известно 3 разновидности:

Мотокультиваторы с мощностью 10 л.с. предполагают использование двухосного кузова. Он имеет масштаб: 1,2х2(3) м. Такая тележка осиливает 0,5-1,0 т. Если мотоблок обладает мощностью 4,8-10 л.с., то примерные размерные данные равняются – 1,0х1,5 м, 1,1х1,4 м. Это будет средний вид прицепа. Они рассчитаны на перевозку 0,3-0,5 т груза. Мотоблоки, мощность которых не более 4,8 л.с., подходят к прицепному устройству с одной осью. Кузовная часть будет 1х0,85(1,15)м.

Функция мотоблока

Работает вся конструкция точно также как и обычная упряжка с лошадьми. Он является приводом и, соответственно, заставляет двигаться прицеп. Мотоблок может быть выбран у разных производителей, но главное чтобы его мощность была рациональна тем нагрузкам, которые планируется на нем осуществлять.

Для чего нужен прицеп

Легковые машины плохо подходят для транспортировки длинных или тяжелых грузов, ведь их конструкция оптимизирована для комфортной перевозки людей, а багажник вмещает в себя лишь несколько крупных коробок. Если же нужно доставить из пункта «А» в пункт «Б» сыпучий или грязный груз, без прицепного транспортного средства не обойтись, ведь оно обладает более высокой грузоподъемностью, да и отмыть его намного проще. Поэтому прицеп существенно расширяет возможности легковушки в области перевозки любых грузов, особенно плохо сочетающихся с обивкой салона или багажника, а также превышающих грузоподъемность транспортного средства.

Как сделать тормоза для прицепа

Тормоза для прицепа мотоблока. Система торможения облегчает и повышает безопасность перевозки грузов. Существует много вариантов тормозов, но как показала практика, самыми эффективными оказались тормоза от мотоцикла.

Как сделать тормоза на прицеп к мотоблоку? Самодельные тормоза на прицеп делают из троса, тяги и барабана. Барабан должен быть прикреплен на ступицу заднего колеса. Свободные пространства между выступами заполняются крупной проволокой. Дальше кусок трубы сваривается с заранее заточенным диском, который устанавливается на ось. На нее же крепятся тормозные колодки, от которых будет исходить трос к рычагу. Тормоз устанавливается только на 1 колесо и этого вполне достаточно для выполнения данной функции.

Сиденье на мотоблок своими руками можно сделать любое. Оно может быть коротким или продолговатым. Его изготовляют в виде ящика или сундука, в который в дальнейшем можно складывать инструменты или подручные предметы. Если у тележки борт будет слишком низким, то лучше придумать сиденье со спинкой, чтобы не напрягать позвоночник. Для повышения комфорта его лучше обшить мягким материалом.

Если же в качестве сиденья используется стул или кресло, то для ножек делают 2 глубоких разъема, для погружения внутрь. Таким образом, стул становится съемным.

Для присоединения прицепа к мотоблоку нужен сцеп и консоль. Их можно снять с любого списанного оборудования.

Устройство для прицепа может иметь 1 ось, у которой слабый центр тяжести. Важно правильно установить кузов, чтобы не было перенапряжения в сцепной точке. Поэтому центр тяжести должен попасть под ось колес. С двухосными прицепами намного надежнее. Распределение тяжести груза попадает не на 2, а 4 колеса. Они подходят для перевозки груза до 1400 кг. Можно использовать прицеп легковой машины.

Контрольные размеры кузова Ваз 2109

Кузов имеет довольно небольшую длину – 4006 мм, что является очевидным достоинством автомобиля, так как компактность в городских условиях играет важное значения. Если сравнить предыдущие модели производителя, то длина кузова Ваз 21099 была уменьшена на 120 мм, при этом внутри стало на 60 мм больше пространства благодаря рациональным и верным конструкторским решениям.

Первые серийные автомобили ВАЗ 2109 имели ширину кузова 1650 мм, однако, уже спустя несколько месяцев разработчикам удалось уменьшить её на 30 мм до 1620 мм, это ещё больше увеличило компактность кузова.

Высота кузова составляет примерно 1402, что на 30 мм сравнительно меньше кузова моделей-предшественников. Но, компенсировать свободное пространство конструкторы смогли за счёт создания стёкол автомобиля в выпуклой форме. С одной стороны – это позволило увеличить объём свободного пространства, с другой – презентабельность транспортного средства.

Особого внимания заслуживает багажный отсек Ваз 2109, который в своё время произвёл на рынке легковых автомобилей настоящий фурор. Даже сегодня эта чуть ли не революционная конструктивная особенность не утратила практической актуальности.

Стандартная вместительность багажника «девятки» составляет 330 литров, но при необходимости её можно расширить до 640 литров, благодаря сложению задних сидений. Всё это можно выполнить за пару минут и для этого, не требуется прилагать много усилий.

Колея передних колёс составляет – 1400 мм, а задних – 1370 мм. Компактные размеры кузова Ваз 2109 позволяют эффективно осуществлять транспортировку малогабаритных грузов по городу, даже в час пик, когда много пробок.

Самодельный прицеп к мотоблоку видео подборка

Так же, представляем видео, на которых показано как сделать прицеп для мотоблока своими руками на опыте людей справившихся с эти делом.

Тележка для мотоблока или как получить мини-грузовик?

В отличие от прицепа, превращающего одноосную технику в универсальное посадочно-рулевое устройство, бортовая тележка является отличным дополнением, когда требуется вместительный кузов. То есть и в самом деле мотоблок с помощью такого прицепа становится почти полноценным грузовиком, пусть и не рассчитанным на большую нагрузку. Как уже было сказано, максимальный вес, который способен перевозить самый бюджетный прицеп для мотоблока: в пределах 340–360 килограммов. Однако в среднем большинство моделей рассчитаны на 500 кило и более.

Отдельные прицепы для тяжелых мотоблоков тянут 1 тонну, однако максимально допустимую нагрузку прилагать не желательно, чтобы не испытывать на прочность ось прицепа.

Прицеп для тяжелого мотоблока

Существуют двухосные тележки, но если они и способны перевезти до 2 тонн груза, то мотоблок с такой массой может и не справиться, поэтому нужно исходить, прежде всего, из мощности тяговой техники. Двухосные прицепы удобны тем, что на них можно установить мобильный подъемный кран с выносной стрелой. Выбор материала при покупке прицепа с кузовом довольно широк. В частности, изготавливают борта из пластика, оцинковки и довольно качественной крашеной листовой стали, реже – из алюминия.

Колеса могут быть с литыми протекторами или с обычными воздушными камерами. Первые имеют преимущество при перемещении по пресеченной местности, поскольку не будет риска получить прокол, но у вторых значительно мягче ход, особенно на жестком покрытии, например, на асфальтовой дороге. Различают кузовы с задним откидным бортом, с полностью снимающимися бортами (для получения платформы) и самосвальные. Размеры их бывают разные, но меняются, в основном, в длину, расстояние между колесами делается зачастую под колею тяговой техники.

Замена сайлентблоков на ВАЗ-2110 своими руками

Подвеска автомобиля предназначена, в первую очередь, для гашения вибраций и колебаний, которые возникают в процессе движения авто. Подвеска состоит из ряда элементов, каждый из которых выполняет свою функцию. Так, рычаги подвески предназначены для создания динамичного соединения кузова и колеса, что обеспечивает свободное движение двух элементов относительно друг друга. Амортизаторы и пружины гасят большую часть вибраций и колебаний, а стабилизатор поперечной устойчивости предотвращает поперечное раскачивание кузова авто. Конструкция подвески содержит еще один элемент – набор сайлентблоков. Детали небольшие, но очень важные. Ниже мы подробно рассмотрим их предназначение, а также расскажем, как заменить вышедшие из строя сайлентблоки своими руками.

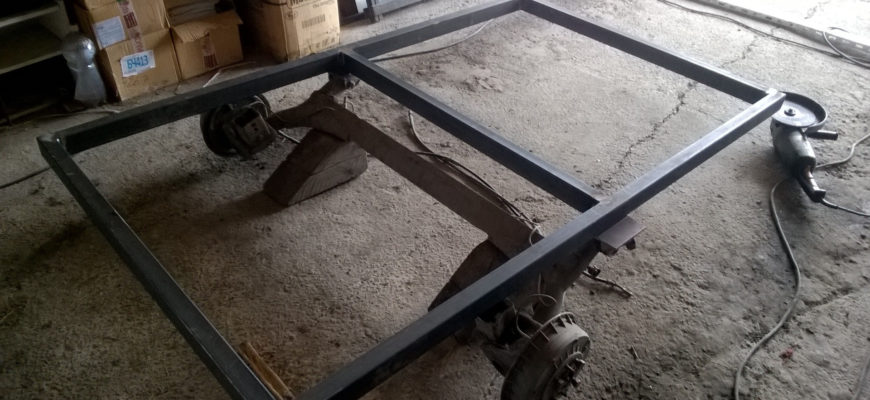

Как сделать прицеп для мотоблока своими руками из задней балки ВАЗ 2108

У одноосной садовой техники, как правило, имеются узлы сцепки впереди и сзади. То, что присоединяется на колесную пару непосредственно, принято называть навесными приспособлениями, а все, что крепится через специальную сцепку – прицепными устройствами. Последние делятся на узкоспециализированные и многофункциональные.

Первый тип – это борона, которую мотоблок тащит за собой, или же картофелесажалка. Есть и специализированные приспособления, например – лыжный модуль для глубокого снега, в качестве прицепа сзади крепятся двухместные сани-волокуши на длинных полозьях. Второй тип – это посадочно-рулевые устройства или, проще говоря, адаптеры. Они абсолютно универсальны, то есть являются всего лишь промежуточными звеньями между мотоблоком и приспособлениями, которые предназначены для обработки земли.

Картофелесажалка за мотоблоком

Иными словами, к двухосной технике можно пристегнуть борону напрямую и идти рядом, довернув руль вправо или влево, либо, установив посадочный модуль, прицепить позади него. В этом случае оператору обеспечивается более комфортное управление мотоблоком, кроме того, адаптер позволяет навесить сразу 2 устройства, впереди и сзади. Выглядит адаптер обычно, как продольная балка с собственной колесной базой, сверху установлено сиденье, и имеется площадка для ног.

Отдельно стоит упомянуть прицепы тележечного типа, поскольку, с одной стороны, они узкоспециализированные и предназначены только для перевозки грузов, однако на них можно перевозить что угодно. Прицеп представляет собой вариант адаптера, но колесная ось у него значительно сдвинута назад и удлинена, поскольку именно поверх нее обычно устанавливается довольно емкий кузов, жестко укрепленный или самосвального типа. Существует довольно много модификаций, которые различаются по материалу, из которого выполнен кузов, колесной базе и максимальной нагрузке.

Практические аспекты кузова Ваз 2109

Кузов Ваз 2109 был спроектирован по типу хэтчбек, революционной инновацией стал багажный отсек, который позволил увеличить вместительность практически в два раза. При этом расход топлива у «девятки» сравнительно ниже, чем у любого внедорожника. С одной стороны Ваз 2109 при необходимости может иметь вместительность как у внедорожника, с другой – малый расход топлива. Всё это увеличивает практическую рентабельность использования этого транспортного средства.

Конечно, многие владельцы Ваз 2109 регулярно освещают проблему надёжности креплений кузова: периодический скрип, определённые крепления быстро расшатываются и т.п. Однако, важно не забывать, что стоимость ремонта кузова или замены отдельного функционального крепления имеет чрезвычайно малую рыночную стоимость. Если у современных хэтчбеков кузов разбит на крупные конструкторские элементы, то и стоимость замены или ремонта их на несколько порядков выше.

Невзирая на все недостатки кузова Ваз 2109, можно с уверенностью заявить, что его практическая надёжность находится на должном качественном уровне, несмотря на определённые «косметические» дефекты, проявляющиеся при эксплуатации. Если, слышен где-то скрип, то его можно быстро устранить путём недорогой замены отдельного функционального элемента или элементарной рихтовкой, которую осуществляет каждая станция технического обслуживания.

Примечание. Рихтовка успешно может быть проведена и своими руками, если знать особенности ее проведения.

Посмотрите интересный видео обзор Ваз 2109 2008 года

В целом простота строения кузова Ваз 2109, малые габариты и цена непосредственным образом отразились на степени популярности данной автомобильной модели. Если учесть, сегодняшний календарный год и 1988 год, когда был выпущен первый серийный автомобиль, и тот факт, что Ваз 2109 успешно эксплуатируется многими автомобилистами по сей день, вопрос о качестве сразу отпадает.

Кузов Ваз 2109 – прост в строении, практичен и легко поддается ремонту при необходимости. Сделать это можно, опять же, своими руками по инструкции или доверить операцию специалистам. Качественные фото – материалы и видео обзор, приведенный в статье, помогут закрепить технические познания по кузову «девятки».

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Как изготовить самосвал?

Самосвальный прицеп для дизельного мотоблока станет незаменимым помощником в любом хозяйстве. В нём очень удобно транспортировать грузы, которые можно легко выгрузить за считаные секунды. Своими руками такую конструкцию сделать совершенно несложно.

Причём самодельный прицеп может быть ещё и лучше, так как будет выполнен согласно всем необходимым требованиям.

Начинать изготовление прицепа лучше всего с кузова, а, точнее, с его каркаса. Боковые борта можно сварить из профильных труб. Из аналогичных труб делается и весь каркас. Проверить соединения на прямоугольность можно при помощи обычного строительного угольника.

Стоит заметить, что при сварке сначала надо слегка «прихватить». Когда будет видно, что всё собрано правильно, можно будет сварить более крепко. Очень хорошо, если сварные швы будут отшлифованы с использованием «болгарки».

Задний борт лучше всего сделать съёмным, чтобы было ещё проще выгружать грузы. Для его крепления подойдут обычные дверные петли, а для закрывания — шпингалеты

Чтобы сделать прицеп безопасным в ночное время, можно на задний бор наклеить светоотражающие наклейки.

На переднем борту, а также боковых, необходимо приварить небольшие куски трубы, которые станут стойками для деревянных или металлических бортов. Заключительный этап — обшивка каркаса, выбранным материалом (деревом или металлом).

Далее, можно заняться изготовлением балки. Её можно сделать из профтрубы или взять уже готовую.

После этого можно делать дышло из профильных труб. Их необходимо прочно приварить к балке. В итоге получится конструкция в виде треугольника. Усилить конструкцию по углам следует при помощи косынок из металла, толщина которого будет не менее 4 мм. Спереди под прицепное устройство необходимо наварить металлическую пластину толщиной более 8 мм.

Чтобы прицеп получился самосвальным, следует к балке, а также распоркам днища приварить дверные шарниры в виде капельки, которые можно приобрести в магазине.

Для фиксации кузова можно использовать обычную дверную защёлку. Она крепится при помощи сварки к распорке, которая находится между трубами, составляющим дышло. Также можно приобрести цельный узел самоопрокидывания.

Защёлку следует вставить в обрезок трубы и приварить. Это обеспечивает прочное соединение. Открытие происходит посредством рычажка, который можно прикрепить на сиденье. Соединить его с защёлкой можно, используя обычную проволоку.

Осталось прикрепить колёса с осью. Практика показала, что лучше всего брать сразу готовую осевую конструкцию. В зависимости от грузоподъёмности и размеров можно сделать двух- или четырёхколёсный прицеп.

Для каждого прицепа важна устойчивость, чтобы этого добиться можно перед передней балкой установить подножку. Она позволит кузову оставаться в устойчивом положении даже без мотоблока.

Требования законодательства

Для движения по дорогам общего пользования прицеп для легкового автомобиля из балки ВАЗ 2109 должен соответствовать требованиям, изложенным в ряде документов, причем часть из них доступна только официальным производителям и инспекторам пунктов техосмотра. Одним из таких документов является ОСТ 37.001.220-93, основанный на действующем во времена СССР ОСТ 37.001.220-80. Тем не менее, в различных документах изложены общие требования к таким параметрам прицепного транспортного средства, как:

Несоответствие по любому из этих параметров сделает невозможным постановку самодельного транспортного средства на учет, а значит, непригодной для движения по дорогам общего пользования. Мы сделали подборку основных требований к подобным самоделкам:

Требования законодательства для прицепа

Массогабаритные параметры БТС напрямую зависят от того, для какого автомобиля предназначен прицеп.

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Этапы сборки бортов:

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.

Чертежи

Прежде чем приступать к строительству прицепа, следует хорошенько продумать его назначение. От этого ведь во многом зависят размеры устройства. При этом параметры прицепа должны совпадать с определённым мотоблоком, чтобы их было удобно использовать вместе. По мощности мотоблоков различают следующие виды прицепов:

Мотоблоки с мощностью до 5 л. с. хорошо сочетаются с прицепами на одной оси. Кузов таких устройств имеет максимальные размеры 1 на 1,15 метра и считается лёгким. Средние прицепы подходят к мотоблокам мощностью от 5 до 10 л. с. Размеры таких устройств могут составлять 1 на 1,5 метра или 1,1 на 1,4 метра. Они предназначены для перевозки грузов весом от 300 до 500 кг.

Для культиваторов, мощность которых составляет 10 л. с. лучше всего использовать кузов с двумя осями. Его размеры будут составлять примерно 1,2 на 2 метра. В таком прицепе можно будет перевозить грузы весом до 1 тонны. Именно такие считаются тяжёлыми.

Когда известны размеры прицепа, следует сделать чертежи или набросать эскизы устройства. Оптимальный вариант, если конструкция будет изображена с различных ракурсов. А также важно на набросках поставить пометки с размерами и тщательно показать все существующие узлы.

Простой прицеп состоит из следующих базовых узлов:

водило, состоящее из нескольких деталей;

удобный кузов с каркасом;

колёса подходящего размера.

В состав водила входят такие части, как корпус для узла, отвечающего за поворот, дышло из трубы, рама подножки, упор из трубы, рёбра для жёсткости, накладные части в виде полос. Детали соединяют, как правило, при помощи сварочного аппарата. Наибольшая нагрузка приходится на место, где дышло стыкуется с поворотным узлом. Именно его и необходимо хорошо усиливать с использованием рёбер жёсткости.

Рама чаще всего изготавливается из стали, а, точнее, стержней (труб), диаметр которых не менее 3 см. Соединения на раме делаются с использованием сварки, косынок, лонжеронов, опор на углах, корпуса продольного шарнира. Каждая рама должна включать в себя ряд особенностей, обусловленных местностью, где будет использоваться: например, ямы, бугры и многое другое.

Кузов можно изготавливать как из металла, так и из дерева. Он может быть цельным или сделанным из прутьев.

Стоит учитывать при его сборке, для каких целей нужен прицеп и что за грузы чаще всего в нём будут перевозить.

Для того чтобы изготовить колёсную ось следует воспользоваться стержнем из стали. Его диаметр должен быть примерно 3 см, а длина — около 1,07 м. Данные параметры подходят лучше всего и не позволяют колёсам выступать за пределы кузова прицепа. Что касается колёс, то они подходят практически от любой техники. Главное, чтобы они подходили к конструкции по размерам.

При подготовке надо учитывать, чтобы схема включала в себя ряд тонкостей. Важным моментом является наличие не только основных, но и вспомогательных узлов. Также важно заранее выбрать метод, которым будут скреплены узлы.

Причём надо учесть, что некоторые соединения должны быть специальными, так как они ответственны за поворот. Не менее важно продумать, будет ли прицеп оснащён стояночными опорами и опрокидывателем для быстрой выгрузки.

Нужны ли права на мотоблок?

Нет, не нужны. И вот почему!

Тем не менее, и здесь есть большая тонкость – указанный выше Приказ устанавливает инструкцию по порядку допуска к управлению, но прямо не говорит, что для управления мотоблоком с прицепом или без него не требуются водительские права какой-либо категории.

Но учтите, что все эти документы действуют на мотоблоки, которые развивают менее 50 км/ч конструктивно. Конечно, вы вряд ли найдёте такое устройство, которое будет ехать быстрее (как правило, они едут вообще не более 20 км/час), но мы вас на всякий случай предупредили.

С прицепом или без?

Обратите внимание, нигде в правовых актах не даётся определения управления транспортным средством. С одной стороны, логично, если вы ведёте мотоблок, то вы им, собственно, управляете. То есть все штрафы подпадают и под те ситуации, когда вы используете его без тележки и движетесь пешеходом.

С другой, в ПДД есть определение пешехода, который ведёт разного рода технику, и мотоблока, равно как и «иных самоходных машин» среди такой техники нет.

Следовательно, законодательство 2021 года не разделяет 2 случая: когда вы едете верхом на мотоблоке с прицепом или же ведёте его перед собой – всё это есть управление.

Специализированные прицепы для одноосной садовой техники

Рассмотрим более подробно специальные приспособления, крепящиеся посредством сцепки позади мотоблока. В первую очередь это лыжные модули для зимнего сезона. Конечно, пахать в это время нет необходимости, и задняя сцепка, как правило, не используется, однако такая волокуша, особенно с сиденьем, позволяет превратить мотоблок в зимнее средство передвижения.

Особенно высоко оценить новые возможности можно будет с установленным впереди роторным снегоуборщиком или отвалом – уборка снега будет проходить без утомительной ходьбы по рыхлому снегу. Особенно удачным решением будет сочетание лыжного модуля с гусеничной приставкой, что значительно повысит проходимость и превратит одноосную технику в мотосани.

Второй вариант – прицепная цистерна емкостью около 300 литров, которую можно использовать просто для перевозки воды на участок или же для полива дальних делянок, куда не проведены канавы ирригации. Как правило, это тоже тележка, но с платформой, на которой установлена большая емкость. Реже встречаются модели, на которых цистерна фиксируется специальными крепежами, то есть является съемной. Такой прицеп для мотоблока снабжается небольшим сиденьем для оператора. На платформе можно установить мотопомпу и поперечную трубу с форсунками для принудительного орошения путем разбрызгивания воды с охватом широкой полосы.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Если вовремя не выполнить замену передних сайлентблоков на ВАЗ 2110, крепежи и соединительные элементы разрушатся, появится люфт, изменятся углы расстановки колес. Ничего хорошего это за собой не влечет.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

Какой штраф предусмотрен за езду по дорогам общего пользования с прицепом, который не поставлен на учет

Такие нарушения регламентирует статья 12.1 КоАП РФ, в которой сказано, что за первое нарушение следует штраф в размере 500–800 рублей, но в случае повторного появления такого транспортного средства на дорогах общего пользования, санкции будут куда серьезней, то есть одно из двух:

Поэтому мало построить хороший прицеп для легкового автомобиля своими руками из задней балки ВАЗ 2109, нужно еще и поставить его на учет в установленном порядке.

Чтобы сделать прицеп своими руками для авто с задней балки «Девятки», необходимо изучить технические характеристики этой детали, ведь именно от зависят такие параметры БТС, как:

Вот ее характеристики:

Использование адаптера для расширения возможностей

Посадочно-рулевое устройство позволяет работать на земельном участке в более интенсивном режиме. Если движение пешком за мотоблоком ограничено, как правило, скоростью перемещения оператора и его выносливостью (большая скорость очень быстро приведет к утомлению), то адаптер решает эту проблему. То есть можно немного увеличить скорость распашки земли или окучивания, если позволяет тяжесть плуга или обороты фрезы.

То же самое касается и уборки снега либо листьев с дорожек с помощью вращающейся щетки. А вот с отвалом для сугробов будет сложнее, поскольку часто будет нужно давать задний ход, что удобнее делать стоя, просто откатывая мотоблок назад, чем сидя и переключая направление движения.

Вращающаяся щетка для уборки листьев

Но это касается переднего навесного оборудования. А вот заднее, цепляющееся к адаптеру, зависит исключительно от самого посадочно-рулевого приспособления. Различают собственно адаптерные модули и рамные, разница между ними довольно существенная. Первые выполнены практически всегда на основе штанги, снабженной ведомой осью под креслом оператора. На продольной металлической балке также расположена подставка для ног, где часто имеется педаль для соединения тросиком со сцеплением мотоблока. У бюджетных моделей такая педаль отсутствует, и переключать приходится, наклонившись вперед, к корпусу, что не очень удобно.

Совсем иначе выглядят рамные типы посадочно-рулевых устройств, они представляют собой готовые комплекты для переоборудования одноосной техники в полноценные мини-тракторы. По сути, металлическая рама устанавливается так, чтобы мотоблок оказался в центре (под сиденьем водителя) или в задней части. При этом адаптер присоединяется жестко, а рулевое управление переключается на переднюю ось, ведомую посредством простейших тяг. Разумеется, рулевая колонка мотоблока демонтируется за ненадобностью. В некоторых случаях рама предусматривает установку одноосного садового устройства в передней части, что несколько упрощает сборку мини-трактора.

Достоинства адаптеров с подвижной сцепкой очевидны: на базе мотоблока очень быстро собирается более мощная и комфортабельная садовая техника, которая может использоваться и как транспортное средство. Кроме того, на оси распределяется строго рассчитанная для них нагрузка: на передние колеса приходится масса двигателя, а на задние – вес оператора. Однако плюс иногда обращается минусом, в частности, из-за подвижной сцепки общая устойчивость техники ухудшается. Этого недостатка лишены рамные посадочно-рулевые устройства за счет жесткого соединения с мотоблоком. Кроме того, их достоинством является то, что на плуг переносится масса всей конструкции, а не только адаптера. Недостатком же является сложность переделки техники.

Базовые узлы прицепа

Универсальная конструкция будет включать в себя несколько вспомогательных узлов:

Кроме прочего, не лишним будет предусмотреть и дополнительные приспособления, которые облегчат процесс эксплуатации: простой откидной механизм, тормоза на прицеп мотоблока, дополнительные упоры и др.
