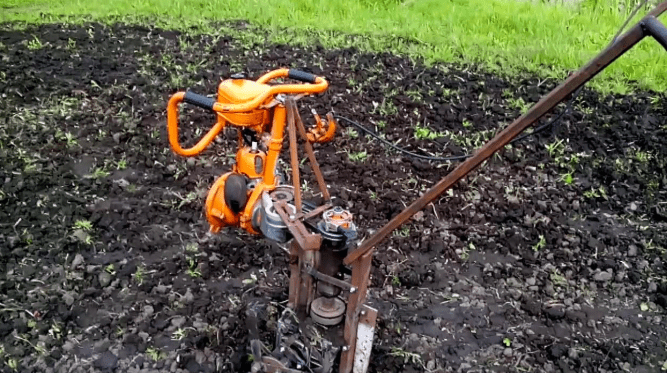

Простой самодельный мотокультиватор из бензопилы

Простой самодельный мотокультиватор из бензопилы Мотоблоки

Выбор силовой установки

Самодельный мотоблок своими руками можно смастерить практически из всего, что могло заваляться в гараже, но конструктивно самоделки будут отличаться. Чаще всего в качестве силовых установок используют:

  • автомобильный мотор (преимущественно четырехколесная, мощная конструкция на раме, которую так же можно использовать для перевозки грузов);
  • бензопила по типу «Дружбы», которая при малых габаритах обладает хорошей производительностью (двухколесная малогабаритная конструкция, прекрасно справляющаяся с рядовыми сельскохозяйственными задачами);
  • силовой агрегат мопеда (зачастую, «Карпаты»), в особенности, мотоцикла («Минск», «Восход») позволит сделать более мощную двухколесную самоделку до 13,5 л. с;
  • электроустановки (мотоблок из стиральной машины, к примеру) так же применяются, но мало популярны.

Наиболее удачная основа – бензопила и мотоцикл (мопед), позволяющая сделать негромоздкий простой агрегат. Разница в мощности и габаритах. Однако, с точки зрения целесообразности мотоблока-самоделки и его экономности, силовая установка бензопилы, вне сомнений, лучше.

Выгода изделия

Выгода самодельного мотоблока из «Дружбы» состоит в том, что приобрести устройство в заводском исполнении довольно дорогое удовольствие. Имея небольшой участок или используя мотоблок нечасто, приобретать его не всегда целесообразно. А собрать в целом продуктивное самодельное устройство можно из того, что завалялось дома.

Детали при желании можно собрать абсолютно бесплатно. И их не жалко будет испортить при неблагоприятном стечении обстоятельств. Сам же двигатель от бензопилы довольно экономичен и не прихотлив. Можно использовать недорогие горюче-смазочные материалы, что тоже сказывается на общей выгоде.

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

  • большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
  • легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
  • малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
  • бережливый расход горючего и смазочных материалов;
  • работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
  • возможность употребления всевозможных горюче-смазочных материалов;
  • функционирование в абсолютно автономном режиме;
  • применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

  • берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
  • в задней области лонжерона приваривается руль от мотоцикла;
  • укрепляем основание поперечинами;
  • к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

  1. Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
  2. На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
  3. Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
  4. Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
  5. Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
  6. Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.

Дружба

Бензопила дружба имеет следующие характеристики:

  1. Мотор мощностью в 3,5 лошадиных силы.
  2. Масса – 7 килограмм.
  3. Объем бензобака – 0,55 литра.
  4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Изготовление культиватора из бензопилы «урал»

Простой самодельный мотокультиватор из бензопилы

  • Двигателя;
  • Топливного бака;
  • Рамы;
  • Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

  1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
  2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
  3. К верхним поперечным уголкам рамы прикрепите мотор;
  4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
  5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
  6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
  7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
  8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию.

Особенности изготовления мотокультиватора из бензопилы «дружба»

Самодельный культиватор из бензопилы «Дружба» позволяет обрабатывать небольшие участки. Его параметров хватит для выполнения различных работ: почва фрезеруется, клубни картошки окучиваются и выкапываются.

Технические характеристики:

  • Мощность двигателя – около 4 л. с.;
  • Наличие двух передач;
  • Максимальный уровень развивающейся скорости – 2,5 км/ч.

Особенности мотокультиватора из бензопилы:

  • Главный вал соединяется с воротниковым фланцем РУ-32 из металла;
  • Прикручивается звёздочка мостового редуктора;
  • Выполнить присоединение вала мостового редуктора с диаметром 3 сантиметра;
  • Дистанцию между редуктором и почвой можно увеличить с помощью двурядной цепи и двух звёздочек из ВАЗа. Так клиренс может быть в пределах 15 см;
  • Подшипник корпуса с диаметром 3 сантиметра устанавливается и закрепляется на главном мосту;
  • Для установки врез и колёс понадобится стальная труба, длина которой 32 сантиметра.

Специфика применения:

  • Культиватор из ручной бензопилы неприхотлив к используемым жидкостям;
  • Агрегат отличается автономностью, потому может быть использован вне зависимости от времени и места;
  • Внутренняя конструкция устройства герметичная, потому культиватор работает и под дождём, и в сильную жару;
  • Готовая техника может эксплуатироваться на участках с площадью в пределах 10-20 соток.

Если нет возможности или времени заниматься самостоятельным изготовлением культиватора, стоит обратить внимание на мотокультиватор Форза, способный справиться с задачами различной сложности.

Особенности мотоблока

Конструктивно, мотоблок-самоделка представляет собой двухколесный агрегат на раме, выдающий до 4 л. с при средней скорости 2,5-2,7 км/ч. Особенности, как и эксплуатационные задачи, во многом определяются выбором силовой установки. Если речь идет о переделке из «Дружбы», от покупного мотоблока его будут отличать следующие параметры:

  • малогабаритность, легкость;
  • экономность по топливу и материалам для смазки;
  • возможность собрать агрегат, заточенный под выполнение конкретных работ (нужный размер рамы, узел для навески).

Мотоблок-самоделка может вспахивать, окучивать посадки, бороновать, косить или устранять ботву, вносить удобрения. Благодаря малогабаритности его можно использовать в труднодоступных местах (для каменистой, плохой почвы мощности самоделки может не хватить). Особенно он будет полезен тем, на чьем участке сила и мощность большого покупного мотоблока будет излишней.

Бензопилу можно пустить за основу самодельного мотоблока

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

  • достаточная мощность полученного аппарата – до 4л.с.;
  • компактность, небольшие габариты мотоблока;
  • небольшой вес, маневренность, мобильность;
  • экономичный расход ГСМ;
  • двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
  • мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Порядок действий

После того как подобран подходящий чертеж (схема расположения комплектующих), найдены необходимые инструменты и демонтирована пила «Дружба», можно приступить к сборке. Начинать следует с рамы, поскольку на нее будут крепиться все элементы двигательного блока.

Примеры изготовления мотоблока из бензопилы «дружба»

Предлагается несколько рабочих примеров самодельного мотоблока:

Первый вариант – легкий, компактный, идеально подойдет для небольшого участка.

Второй вариант. Здесь применена практически полностью вся бензопила «Дружба»

Успешных рабочих вариантов представлено немало. Можно сделать вывод, что самодельный мотоблок из бензопилы «Дружба» вполне пригоден для использования и станет хорошим помощником в уходе за почвой. Однако следует учесть, что при сборке и дальнейшей эксплуатации агрегата следует соблюдать технику безопасности.

Самодельные культиваторы – достоинства сборки

Многие энтузиасты приступают к самостоятельному конструированию мотокультиваторов не только из-за значительной экономии денег. Среди других важных преимуществ собственноручного изготовления сельхозагрегата выделяется:

  • возможность оснащения мотокультиватора тем набором функций, которые будут действительно важны при его использовании на участке;
  • отсутствие необходимости производить частое обслуживание и регулярный ремонт – при условии использования надежных деталей во время сборки мотокультиватора, самодельная техника получится в разы выносливее и долговечнее, особенно если сравнивать ее с некоторыми китайскими моделями;
  • возможность настройки рабочих узлов сельхозагрегата так, как это нужно для работы в конкретных условиях эксплуатации.

Простой самодельный мотокультиватор из бензопилы

Самостоятельное изготовление мотоблока из бензопилы урал

Порядок сборки мотоблока с двигателем от Урала ничем не отличается от инструкции, представленной выше. Различия могут возникнуть из-за особенностей выбранного чертежа, но в основном они незначительны. После сборки обязательно протестируйте оборудование, делая это с максимальной осторожностью.

Желательно собирать конструкцию под присмотром опытного специалиста, хорошо разбирающегося в технике. Собирать самодельную технику впервые, без опыта в данной сфере, чревато непредсказуемыми последствиями. В лучшем случае вы просто угробите пилу, а в худшем – пострадает ваше здоровье.

Сборка двигательного блока

Самый сложный этап – монтирование комплектующих. Прежде чем приступать к нему, необходимо разметить на раме места, к которым будут крепиться детали. Принцип следующий:

  • сверху на поперечины крепится мотор с редуктором;
  • под мотором устанавливается топливный бак (под него следует приварить отдельную опору), на специальную площадку крепится аккумулятор;
  • чтобы выхлопные газы не попадали в управляющего агрегатом, можно сделать выхлопную трубу из металлической трубки 7 см. диаметром длиной до 25 см.

Это базовый вариант без КПП, которая устанавливается по желанию. Более детально разобраться в сборке помогут чертежи. По большому счету, детали «Дружбы» просто перестанавливаются местами. Навеска подключается к выходному валу бензопилы.

Сборка рамы

Первый этап предполагает следующие действия:

  • трубу изгибаем так, чтобы она приняла форму 2-х лонжеронов с направленными вверх краями;
  • сзади приваривается руль (проще всего приварить две рукояти, но при наличии можно воспользоваться готовым рулевым от мотоцикла);
  • конструкцию рекомендуется усилить поперечинами из той же трубы;
  • из металлического листа вырезаем «полку» под аккумулятор, которую привариваем к задним изгибам лонжеронов.

Получается отдаленное подобие саней. Для более тяжелых конструкций с более мощными силовыми агрегатами рама может быть выполнена в форме куба или же по подобию тракторной для 4-колесных самоделок.

Сборка ходовой части

Есть минимум два варианта: можно использовать готовую полуось от автомобиля или же сделать мотоблок-самоделку движимым физической силой (пригодится «ходовая часть» старой тележки или тачки, что значительно уменьшит вес и габариты, ведь автомобильная полуось потребует использования автошин).

Колеса рекомендуется усилить грунтозацепами (к примеру, из цепи).

Разобраться в том, как из бензопилы сделать мотоблок, не трудно, если понимать общий принцип работы обоих агрегатов. Кроме «Дружбы» для мотоблока подходят так же пилы «Урал» и «Тайга». Решаясь на эксперимент, следует понимать, что самоделка будет иметь ограниченный функционал и маленькую мощность, позволяющую обрабатывать максимум 20 соток.

Чертежи

В качестве чертежа можно использовать собственную разработку или предлагаемые удачные конструкции на просторах интернет. Вот некоторые из них:
