Как сделать сцепку для мотоблока своими руками?

Прицепное приспособление для мотоблока является важным составляющим элементом всей его структуры. Посредством сцепки к мототехнике присоединяется практически все имеющееся навесное оборудование, которое серьезно снижает трудозатраты при выполнении сельхозработ. Исполнение этого компонента у различных изготовителей может иметь собственные характеристики и отличия, однако, самым распространенным является универсальное П-образное сцепное устройство.

О том, как самостоятельно и грамотно его сделать и присоединить, мы поговорим в данной публикации.

Выбор сцепного устройства

Всякое прицепное либо навесное приспособление для мототехники, будь то тележка-прицеп, сенокосилка, окучник, борона или любое иное оснащение фиксируется посредством сцепки. Если базисный элемент не подходит, у хозяина имеется выбор – купить пригодную либо изготовить сцепку для агрегата собственными руками.

Как бы там ни было, решая, какой из вариантов механизма способен по максимуму отвечать функциям, которые исполняет агрегат, необходимо брать в расчет ряд факторов, в списке которых:

Отталкиваясь от этого, необходимо тщательно ознакомиться с особенно часто практикуемыми устройствами и выбирать, беря за основу свойства того, что лучше всего подойдет в этом случае.

Разновидности

Подбирая сцепку на агрегат, следует взять за основу в большей степени релевантный вид элемента.

Имеется несколько разновидностей.

Если сцепного устройства к мототехнике нужной модификации не имеется в продаже либо есть индивидуальные требования к ней, создать его своими силами не составит особого труда, так как разговор идет о довольно бесхитростном механизме.

Умельцы, которые большинство «аксессуаров» для мототехники изготавливают собственными руками, выполняют конструкцию сцепного устройства для прицепа «труба в трубе», из крестовины, из кардана и иных подручных элементов, сохранившихся от разнообразных приспособлений. Хозяева подобных устройств утверждают, что создать подобный узел можно без проблем, делясь в интернете личным опытом и чертежами сцепного устройства.

Как сделать своими руками?

При выполнении своих функций сцепка для мотоблока будет переносить большие нагрузки, значит, необходимо соблюдать рекомендуемые прочностные и размерные параметры всех компонентов сборки.

Тогда будут обеспечены следующие свойства сцепного устройства:

Подбирая модификацию, необходимо проверить габариты, тягово-прицепного устройства (фаркоп) мотоблока и навесного оснащения (борона, прицеп, плуг и другое).

Задача специалиста – обеспечить абсолютную сочетаемость компонентов, легкость в использовании и возможность быстро настраивать оснащение под определенную задачу.

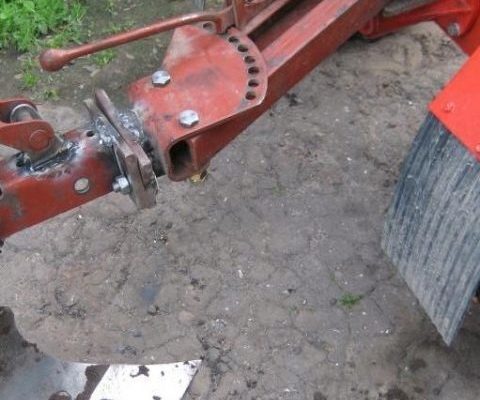

Основной компонент многофункциональной сцепки являет собой держатель П-образной конфигурации. Сквозь отверстия с одной стороны он посредством штифтов фиксируется к мототехнике, со второй стороны на обшивку устройства закрепляется стойка требуемого навесного снаряжения.

Требуемые инструменты, материалы и приспособления

Имеется определенный комплект инструментов, которые нужны для создания сцепного устройства. В основном все, что необходимо для сборки таких элементов, имеется в хозяйстве каждого, кто возделывает собственный участок земли.

Понадобятся такие инструменты:

Необходимо отметить, что в данной ситуации крайне важно, чтобы отверстия, которые будут сверлиться в детали, в аккурат совпадали со шпильками и болтами. Зазор в диаметре не нужен, потому как уменьшит период работы применяемых прицепов и навесов.

В то же время в ходе работы имеет значение прежде выполнять в элементе отверстия наименьшего диаметра (от 5 миллиметров), а затем рассверливать более большими сверлами (до 12-16 миллиметров, в соответствии в диаметрами болтов). Подобный способ форсирует и упростит данную часть работы, в то же время позволяя вымерить отверстия предельно верно. Для создания остова можно применять швеллер подобающего размера, а если он отсутствует, можно собрать элемент из железного листа.

Весьма практична модификация настраиваемой сцепки – подобная конструкция даст возможность связывать навесные приспособления различных поколений, классов и торговых марок. Несмотря на то что на текущий период такая конструкция не востребована, не нужно забывать, что в хозяйстве будут постепенно появляться различные приспособления, а возможность удобного агрегирования каждого из них серьезно увеличит выбор, давая возможность исходить лишь из нужных функциональных особенностей оснащения.

Чертежи

Сборка сцепного устройства для мототехники собственными силами предполагает применение чертежных материалов. Имеется достаточно много различных вариантов, но лучше брать за основу самый подходящий и откорректировать, учитывая характеристики собственной техники.

На чертеже должны быть отражены следующие элементы:

Потому как мототехника при любых условиях предполагает сопряжение со сцепкой, тонкости расположения соединения сможете узнать в его настоящей инструкции.

Пошаговое руководство

Чтобы сделать многофункциональное соединение, необходима предельно ровная плоскость – специальный рабочий стол. План изготовления сцепного устройства для мотоблока таков.

Крепежные детали, посредством которых сцепное устройство крепится на мотоблок сквозь отверстия в узлах, должны иметь то же качество и прочность, что и само устройство.

Вторично напомним, что деталь выполняется для того, чтобы универсальность мотоблока была предельной. При наличии идеально подходящего сцепного устройства возможна комфортное агрегирование и долговременное результативное эксплуатирование каждого подвесного либо прицепного оснащения, в том числе: адаптера, окучника, бороны, плуга, прицепа, всевозможных косилок, картофелесажалки и любых иных приспособлений.

А по той причине, что компоненты фиксации на различном оснащении могут отличаться, что обычно затрудняет возможность их способность к взаимодействию с мотоблоком, успешная конструкция сцепного устройства и возможность ее настройки решают данную задачу.

Монтаж на мототехнику навесного оснащения

Выполнив сборку детали, главное, грамотно ее присоединить. Приемы монтажа довольно просты, но важно их соблюдать. В сущности, пристыковка оснащения к мотоблоку сводится к довольно бесхитростному действию: необходимо сделать так, чтобы отверстия сцепного устройства и навески совпали и закрепить их посредством болтов либо штифтов. Радиальные отверстия дают возможность корректировать позицию соединительного устройства в ходе работы.

По завершении монтирования необходимо затянуть компоненты резьбового крепления устройства с мототехникой. Затем присоединяется навесное оснащение.

После первичного агрегирования приспособлений последует окончательная фиксация, которую необходимо выполнить прямо перед началом работы. Регулирующие элементы (болты) надо расслабить, отыскать идеальный уровень фиксирования, после этого затянуть гаечными ключами.

В зависимости от структуры на держатель может быть поставлен сменный штырь с резьбой, в который заворачивается болт М16.

В заключение

Необходимо дать еще ряд советов. Для сохранения функциональных свойств стали и увеличения прочности сцепки после ее сборки необходимо покрыть ее противокоррозионным раствором либо краской для железа. Принимая во внимание возможность настройки самодельной конструкции в разных диапазонах, можно инсталлировать радиальные прорези и закреплять их на ноль.

После начала работы нужно в ходе первых метров передвижения внимательно последить за соединением и в случае необходимости осуществить дополнительную настройку.

Наличие регулирующей ручки дает возможность изменять уровень закрепления и фиксировать навесной механизм.

О том, как сделать сцепку для мотоблока своими руками, узнаете в видео ниже.

Как выбрать сцепку на мотоблок?

В настоящее время у фермеров и дачников все большее распространение получает сельскохозяйственная мини-техника: мотоблоки, мини-тракторы, мотокультиваторы и т. д. Часто для более полного использования подобных агрегатов нужно подсоединять дополнительное навесное оборудование: плуги, бороны и т. п. Но для этого вам понадобится специальное сцепное устройство, которое довольно редко входит в комплектацию техники. В статье мы расскажем, как правильно выбрать сцепку на мотоблок.

Назначение и особенности

Сцепка к мотоблоку предназначена для навешивания (подсоединения) к мотоблочному устройству дополнительных инструментов и механизмов – окучников, фрез, прицепа, телеги и так далее. Сцепка должна обеспечивать надежность соединения и не ограничивать маневренность агрегата. Можно выделить несколько видов сцепных механизмов.

Следует учитывать, что размеры сцепок во многом зависят от моделей мотоблока, для которых они предназначены. Универсальные соединительные узлы прекрасно подходят для мотоблоков «Нева», «МТЗ», «Салют», «Фермер», «Чемпион» и др. Например, универсальное сцепное устройство «Россия» имеет габариты 320х120 мм, вес 4,17 кг, подходит для мотоблочных агрегатов «Салют», «Агат», «Целина МБ-501», «Угра». Соединительный узел для мотоблоков «Агрос» нового образца имеет габариты 430х120х130 мм при весе 3,8 кг. У сцепного устройства для моделей «Фаворит», «ЗИД» размеры – 490х135х250 мм при массе примерно 7 кг.

Для мотоблочных устройств китайского и европейского производства надо тщательно подбирать сцепные устройства либо изготавливать своими руками, так как размерные стандарты у них слегка отличаются от российских и белорусских агрегатов. Правда, если вы покупаете мотоблок у официального дилера, сцепки часто идут в комплектации мотоблочного агрегата. У мотоблоков Shtenli производства Германии сцепка практически всегда идет в комплекте с самой машиной, поэтому нет нужды подбирать или изготавливать ее дополнительно.

Сцепка – не такой уж сложный узел, его легко можно изготовить и самостоятельно. Но учитывайте, что при эксплуатации она будет испытывать большие нагрузки. Следовательно, при конструировании и сборке данного соединительного узла необходимо соблюдать рекомендации специалистов по габаритам и материалу изготовления деталей. При выборе модели сверяйте размеры фаркопа мотоблочного агрегата и оборудования, предназначенного для присоединения. После того как вы подобрали модель сцепки, начертите подробный чертеж узла с указанием точных размеров.

Основой сцепки является П-образный кронштейн, передняя сторона которого прикрепляется к задней скобе мотоблочного агрегата, а ко второй прицепляется стойка нужного оборудования.

Вам понадобятся следующие материалы и инструменты:

Оптимальным вариантом будет изготовление соединительной сцепки с регулировочным механизмом. Это позволит вам присоединять к мотоблоку и максимально эффективно применять различные виды дополнительных механизмов, независимо от страны-производителя и класса устройства. Для сверления отверстий под крепежные элементы тщательно подбирайте сверла – их диаметр должен идеально совпадать с размерами крепежных элементов. Это позволит избежать люфта и, как следствие, ускоренного износа.

Для начала обеспечьте себе ровную рабочую поверхность – верстак или стол подходящего размера. Затем произведите разметку согласно подготовленному чертежу. Просверлите все необходимые отверстия, тщательно соблюдая диаметры крепежных элементов. Проверьте размеры штангенциркулем либо болтом, вставив его в готовое отверстие. Люфт и заклинивание элемента недопустимы. После этого приварите все детали соединительного узла.

Идеальным будет использование электросварки – нагревание металла будет идти лишь в месте соединения и не отразится на прочности всего элемента конструкции.

Прикрепите кронштейн к штырю болтами. Механизм регулировки, если он предусмотрен в модели, также зафиксируйте на конструкции. При изготовлении сцепок можно использовать запчасти для автомобилей, к примеру, из кардана может выйти неплохой соединительный узел для мотоблока. Если вы решили изготовить сцепное устройство из карданного вала, возьмите новую деталь – ранее использовавшийся вал уже изношен и не будет обладать необходимыми прочностными характеристиками.

Для использования сцепок нестандартной конфигурации необходим специальный переходник. Его можно приобрести в магазинах либо изготовить самостоятельно.

Рекомендации по эксплуатации

Для увеличения срока службы не забывайте о профилактике – ежедневно очищайте соединительный узел и тщательно смазывайте крепежные элементы качественным машинным маслом. Покрасьте сцепку краской, предназначенной для металлических изделий, или покройте антикоррозийным составом – это также существенно продлит срок службы данного узла. Следуйте рекомендациям по нагрузкам на сцепное устройство – если узел предназначен для подсоединения малогабаритных инструментов – плугов, окучников и т. п., не стоит вешать на него прицеп или телегу с большим грузом: могут не выдержать крепления или сама деталь.

Установка сцепки производится следующим образом – вначале соединительный узел крепится на скобу мотоблока, а уже потом следует установить навесные инструменты. Настройка навесного оборудования во многом зависит от модели мотоблочного агрегата и типа почвы на обрабатываемом участке. Включите мотоблок и испытайте его примерно на 3-5 м надела. Затем при необходимости отрегулируйте угол наклона рабочих элементов и глубину проникновения в почвенный слой. Это можно проделать, прокручивая рукоять и ослабив крепежные элементы, настроить угол захвата и вновь закрутить их до упора.

У самостоятельно изготовленной сцепки есть несколько преимуществ:

Ообзор универсальной сцепки для мотоблока можно посмотреть в видео ниже.

Приобретая мотоблок, 🚜 покупатели часто сталкиваются с проблемой ограниченных возможностей ❗ из-за минимальной заводской комплектации техники. 🚏 Решить этот вопрос можно покупкой сцепки фирменного производства. 🏗 Более экономный вариант выхода из ситуации заключается в изготовлении 💰 сцепки своими руками.

Чертежи сцепки для мотоблока

Ниже, представлены чертежи универсальной сцепки, подходящей к большинству популярных марок мотоблоков, таких как: Целина, ОКА, Нева, Салют, Фаворит и т.д.

Предназначение сцепки универсальной в соединении с мотоблоком навесного оборудования: бороны, плуга, копалок, сажалок и др.

Установка сцепки на мотоблок

К скобам мотоблока, скобы сцепки устанавливаются при помощи штырей. Для более надежного крепления, рекомендуется произвести фиксацию скобы, используя болты М14.

Установка оборудования на сцепку

Для установки дополнительного оборудования, к кронштейну оборудования следует осуществить монтаж оси сцепки, она, кстати съемная. Далее в наружное отверстие сцепки вставляется ось. Необходимо закрутить болт, совместив отверстия на корпусе и стойке оборудования. Дальше, останется закрепить контакт болтом М12 и соответствующей гайкой.

Зачем нужна сцепка мотоблоку. объяснять не надо, тот же адаптер, незаменимая вещь, но без сцепки никуда.

Технические характеристики

У сцепок «Зирка» в укороченном варианте высота внутренней втулки или диаметр отверстия составляет от 2 до 9,4 сантиметра. При этом вес конструкции 4,6 килограмма. Размер рамной планки 315 мм.

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

Советы по монтажу сиденья

Чертежи специальных устройств для мотоблока можно сделать своими руками. Из них вы можете узнать, что крепление для адаптера к оборудованию выполнено при помощи одинарной сцепки, которая сделана из 2 частей. Первая нужна для соединения оборудования, тогда как другая считается регулируемым переходником между приспособлением и подъемным механизмом.

Для увеличения числа применяемых орудий адаптер можно улучшить специальной двойной сцепкой. Такое приспособление для мотоблока «Салют» тоже может подойти.

С уступом в 80 сантиметров от переднего угла на специальной раме надо закрепить сиденье. Применять при этой работе необходимо болты. Когда вся система будет сделана полностью, ее нужно проверить на работоспособность.

Создание плуга

Перед созданием такого оборудования придется подготовить чертежи. В них вы сможете указать главные узлы — лемех и отвал.

Возможные варианты прицепа для мотоблока с фотопримерами

Конструкций самодельных прицепов существует столько, сколько существует механиков-самодельщиков. Всё определяется целью, имеющимися материалами и готовыми деталями от старых машин.Наличие прицепа освобождает механика-водителя от забот о поддержании равновесия, но несколько ухудшает манёвренность машины. Зато в прицепе удобно перевозить небольшие грузы.

Изготовление самодельного прицепа для мотоблока своими руками

Технология создания любой машины примерно одинакова. Сначала изготавливаются все детали, затем начинается сборка.

Рама корпуса

Начинать надо с изготовления рамы, к которой, в процессе изготовления других деталей, их следует примерять и смотреть, как компонуется всё изделие. Как правило, это прямоугольное изделие, имеющее размеры около 1500?1000 мм.

Ходовая часть

Знатоки считают, что самое разумное – это взять задний мост от списанной малолитражки, например, «Таврии». Конечно, надо перебрать, промыть и смазать все подвижные элементы.

Кузов, обшивка каркаса

Прицеп делают для того, чтобы в нём можно было что-то перевозить. Значит, нужен небольшой кузов. Рама уже есть, нужно сделать борта. Они могут быть деревянными, из пластика, из профлиста.Деревяшки недолговечны, пластик обладает низкой прочностью, металл подороже, но прослужит намного дольше. В том случае, если борта делаются из стального листа, то их надо усилить рёбрами жёсткости. Деревянные борта надо обработать специальной пропиткой от гниения. Задний борт рекомендуется делать открывающимся.

Тормоза на прицеп к мотоблоку своими руками

Любое транспортное средство обязательно должно иметь тормоз. А сцепка мотоблок и прицеп – это и есть транспортное средство. По улицам городов, конечно, на нём ездить нельзя, но для собственной безопасности тормоз всё-таки нужно установить. Представленный на рисунке ниже механизм срабатывает от ножной педали. На стоянке устройство фиксируется мебельной защёлкой. Если есть такая возможность, то можно поставить настоящие автомобильные тормоза.

Прочие детали

Самая популярная «прочая деталь» — это сидение механика, а иногда ещё и пассажира. Степень предоставляемого комфорта зависит от вкуса и сообразительности конструктора. А ещё одна полезная деталь – это стояночная подставка под балку прицепа. На стоянке это устройство откидывается вниз, и прицеп стоит в горизонтальном положении.

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп.Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы.Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50?50 мм?. Колёсные оси привариваются к лонжеронам рамы. Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

Самосвальный прицеп для мотоблока

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.
