У этой модели колесного трактора, как и у и , одинаковые причины износа муфты.

В отличие от моделей механизмов, установленных на МТЗ, 82 и , регулировка сцепления на предусматривает работу с системой иного типа. Вилку надо завести на несколько оборотов и постараться соединить с рычагом, для чего надо использовать палец.

Изношены накладки ведомого диска, кронштейны отводки или манжеты. Недостаточное усилие нажимных пружин усадка пружин при длительном буксовании и перегреве муфты — Заменить нажимные пружины.

Привод насоса гидросистемы трансмиссии трактора МТЗ осуществляется от ведущего вала 2, 9 через шестерни 20, 26,

Таким образом, регулировка сцепления на МТЗ и 82 отличается от ремонта МТЗ, поскольку имеет более современную систему и конструкцию. КПП МТЗ Коробка передач МТЗ — механическая ступенчатая с шестернями постоянного зацепления, диапазонная 4 диапазона переднего хода и 2 диапазона заднего хода с переключением передач внутри диапазонов с помощью синхронизаторов.

Текущую наладку проводят при уменьшении свободного хода педали, компенсируя естественный износ накладок фрикционного ведомого диска механизма.

Возьмем обычную линейку.
мтз 1221 замена сцепления

Недостаточное усилие нажимных пружин усадка пружин при длительном буксовании и перегреве муфты — Заменить нажимные пружины.
Отверткой с короткой рукояткой поворачивать винт до тех пор, пока рычаг не начнет прижимать щуп к выжимному подшипнику. Замена сцепления МТЗ 82 Правильную регулировку муфты сцепления трактора МТЗ 82 80 делают в два этапа: Установка отжимных рычагов-лапок относительно ступицы корзины Регулировка свободного хода педали управления муфтой сцепления Регулировка положения отжимных рычагов-лапок сцепления МТЗ 80 82 Наладку проводят при сборке с установленной корзиной на двигатель и отсоединённом корпусе трансмиссии.

Трактор МТЗ отзывы. Замена сцепления МТЗ 82 Правильную регулировку муфты сцепления трактора МТЗ 82 80 делают в два этапа: Установка отжимных рычагов-лапок относительно ступицы корзины Регулировка свободного хода педали управления муфтой сцепления Регулировка положения отжимных рычагов-лапок сцепления МТЗ 80 82 Наладку проводят при сборке с установленной корзиной на двигатель и отсоединённом корпусе трансмиссии.

В самом конце затягивается контракта, палец закрепляется. Основными деталями сцепления считаются:.

Проверить ход педали, замеряя его по упорной площадке. Затем производят первичный осмотр узла.

Управление сцеплением МТЗ

Выключение сцепления производится педалью 14 , действующей на шток 19 и поршень 20 главного цилиндра.
Сцепление на мтз 1221 встало

Рекомендуем: ремонт кпп МТЗ-80

Трактор МТЗ 1221, учитывая его тяговый класс 2 т.с. и мощность дизеля в 130 конских сил оборудован усиленной трансмиссией. В части силовой передачи машина оснащена двухдисковой фрикционной муфтой сцепления постоянно замкнутого типа. Функцией сцепления является передача потока мощности от двигателя на трансмиссию машины, а также разрыв и соединение потока при необходимости изменения передаточного числа коробки передач или остановки трактора.

Устройство сцепления

Механизм муфты размещён в сухом отсеке корпуса промежуточной части трансмиссии на маховике дизеля. Своим пакетом дисков муфта взаимодействует с маховиком и передаёт вращение на силовой вал трансмиссии через свои шлицевые ступицы ведомых фрикционных дисков. Выключение сцепление производится отводкой (выжимным подшипником) с механическим приводом при нажатии на отводные рычаги корзины. Прижатие дисков муфты во включённом положении обеспечивается девятью пружинами в составе корзины.

устройство муфты сцепления трактора Беларус 1221

Если говорить о отличиях в конструкции муфты в сравнении с однодисковой корзиной МТЗ 82 то они заключается том, что муфта МТЗ 1221 собрана из двух пар фрикционных и нажимных дисков. Основной нажимной и средний диски муфты взаимодействуют с пазами маховика через три щипа в своих наружных частях. Фрикционные ведомые диски при соединении с маховиком гасят вращательные колебания демпферными элементами. Выключение сцепления осуществляется за счёт отводных рычагов корзины и разжимных механизмов на среднем диске муфты. При выключении разжимные механизмы обеспечивают одинаковое расстояние среднего диска от поверхностей трения маховика и нажимного диска. Отводные рычаги опираются на вилки в опорном диске и зафиксированы регулировочными гайками с фиксирующими шайбами.

Состав муфты мтз 1221

Список деталей сцепления МТЗ 1221

Для справки! Муфты сцепления МТЗ 1221 и современные модификации МТЗ 82 комплектуются одинаковыми ведомыми фрикционными дисками под каталожным номером 85-1601130-01 и одинаковыми отводками с номером 50-1601185-А.

Порядок установки и демонтажа муфты

Для ремонта механизма муфты необходимо раскатить трактор, то есть отсоединить корпус сцепления от плиты дизеля. После закручиваются три технологических болта (М12Х40) в отверстия нажимного диска через отверстия в опорном диске корзины. Затем откручиваются болты крепления корзины к маховику дизеля и демонтируется корзина муфты в сборе.

Для соблюдения баланса при разборке механизма предварительно необходимо метками обозначить взаимное положение всех дисков муфты относительно друг друга, включая маховик дизеля. В последующем, сборку механизма осуществляют в соответствии с метками изначального расположения деталей.

Установку муфты на дизель осуществляют с помощью вспомогательного приспособления, выполненного в виде имитирующего силовой вал шлицевой оправки. Данный фальшвал обеспечивает центровку всех дисков в пакете корзины относительно оси вращения маховика дизеля.

Размеры монтажной шлицевой оправки для установки сцепления МТЗ 1221

Монтаж муфты осуществляют в следующем порядке:

Регулировка сцепления

Как и в случае с МТЗ 82(80) настройку сцепления осуществляют в два этапа. Первая настройка осуществляется непосредственно на двигателе с рассоединённой трансмиссией трактора, где регулируют положение отжимных лапок корзины. Второй этап заключается в настройки свободного хода педали привода управления муфтой.

Положение и зазор лапок

Для равномерного прилегания и отвода дисков механизма по всей своей плоскости очень важно, чтобы отжимные рычаги своими тремя контактирующими частями с рабочей плоскостью выжимного подшипника (отводкой) были в положении одной вертикальной плоскости. Данная настройка обеспечит органичную работу механизма сцепления с равномерным прилеганием ведущих и ведомых дисков по всей рабочей плоскости. Это условие максимально продлит рабочий ресурса узла и исключит возможность частичного рассоединения потока мощности от двигателя к трансмиссии при выключении муфты.

Регулировка положения отжимных рычагов корзины сцепления

Положение лапок изменяют отворачиванием или затягиванием регулировочных гаек, где зазор от контактной поверхности каждого отдельного отжимного рычага до торца ступицы упорного диска должна составлять 14+/-0,5 мм. Допустимая разность зазоров в регулировке отдельных рычагов не должна превышать 0,3 мм. Фиксацию положения каждого отжимного рычага осуществляют стопорной пластиной.

Свободный ход педали управления

Данная регулировка не допускает недовключения муфты в отпущенном положении педали управления и неполного отключения сцепления при выжатой педали. Настройка осуществляется изменением длинны регулируемых тяг в приводе управления. Нормальным свободным ходом для педали управления муфтой сцепления на МТЗ 1221 есть ход в пределах 40-50 мм.

Порядок настройки

При этом важно проконтролировать, что на участке свободного хода педаль обязательно возвращается до упора в пол кабины. В случае неполного возврата педали регулируют усилие пружины сервоустойства 7 привода управления с помощью затяжки болта, либо поворотом кронштейна 10 против часовой стрелки на оси болта крепления.

Свободный ход управления с гидроприводом

Отдельный порядок регулировки свободного хода привода управления сцеплением проводят на тракторах с реверсным постом управления, где в приводе установлен гидравлический рабочий цилиндр. Настройка заключается в регулировке зазора между толкателем и штоком рабочего цилиндра, а также зазора между отжимными лапками и рабочей поверхностью отводки. В данном случае оба зазора образуют суммарный свободный ход педали.

Настойка главного рабочего цилиндра прямого хода

В первую очередь регулируют гидропривод прямого управления, где при снятом цилиндре 18 устанавливают 21 шток в крайнее правое положение до упора в крышку, затем устанавливают рабочий цилиндр 18 в гидроусилитель 26 до касания штоку 21 с толкателем 22. Вращением вилки 4 на резьбе тяги добиваются совмещения соединительных отверстий с рычагом педали пальцем 5. Затем вворачивают вилку на 1,5-2 оборота, что обеспечивает свободный ход педали на величину А (8-11 мм). После соединяют пальцем рычаг педали с тягой толкателя и затягивают контргайку.

Регулировка привода сцепления с гидроприводом

Настройка рабочего цилиндра реверсного хода

На реверсном главном цилиндре 14 привода управления по тому же принципу устанавливают зазор между толкателем 12 и поршнем 13. Отпускают контргайку вилки толкателя 8 и вращением в резьбе толкателя 12 добиваются свободного хода педали от исходного положения до касания толкателем поршня в пределах 4,5-9,5 мм (размер В на рисунке).

Настройка зазора отжимных рычагов

После настройки главных цилиндров устанавливают зазор лапок корзины. Отсоединяют тягу 30 от рычага 34. Поворачивают рычаг против часовой стрелки до упора выжимного подшипника в отжимные рычаги. Вращением вилки 32 по резьбе тяги добиваются совпадения соединительных отверстий и вворачивают вилку на 5,5-5 оборотов, после соединяют рычаг с тягой шплинтующимся пальцем и фиксируют вилку тяги контргайкой. Таким образом обеспечивается полный свободный ход «В» педали прямого хода в пределах 45-60 мм и суммарный свободный ход «Г» педали сцепления реверсного управления 60-80 мм.

Лепестковое сцепление для МТЗ 1221

На сегодня для трактора Беларус 1221 на рынке запчастей компания разработчик ООО «Дженерал Партс» под торговым брендом «Rus Disк» предлагает диафрагменное лепестковое двухдисковое сцепление. Данный узел был одобрен заводом МТЗ, где в процессе проведенных испытаний на базе испытательной станции ОАО «МТЗ» диафрагменная муфта отлично показала себя на всех режимах работы в составе трансмиссии трактора и нареканий выявлено не было.

комплект лепесткового сцепления для Беларус 1221

Для скептиков применения диафрагменной корзины на тракторах нужно отметить, что ряд мировых производителей тракторов такие как: Kubota, Hyundai, Mahindra, Case, New Holland, AGCO, John Deere, Mitsubishi, Ford активно используют в составе трансмиссии муфты сцепления данного типа. В ряде известных производителей муфт диафрагменного типа находятся компании Luk, Valeo, Sachs.

Касаемо процесса установки лепестковой корзины на МТЗ 1221, нужно отметить, что порядок не отличается от монтажа рычажного сцепления, единственным условием является удаление на среднем диске рычажных механизмов-делителей, которые в составе диафрагменного сцепления не нужны.

Касаемо дополнительных улучшений лепестковой муфты бренда «Rus Disк» для МТЗ 1221 можно отметить: следующие особенности конструкции.

Системы механизмов тракторов минского производства отличаются не только простотой замены, но и доступной стоимостью элементов. Сцепление МТЗ требует постоянного техобслуживания и профилактического осмотра. В отличие от других агрегатов данный узел имеет простую конструкцию. Поэтому отремонтировать машину или заменить детали может штатный механик или оператор трактора. Это позволит существенно сэкономить не только средства, но и время на отправку машины в сервисный центр. Опытный тракторист выполнит работу всего за несколько часов, что позволит не нарушить рабочий график и выполнить задачи по посеву, уборке своевременно.

В каких случаях нужно заменить механизм

Частичный, полный ремонт или установка новых деталей системы понадобятся, если:

Стоит отметить, что ремонт для МТЗ моделей 80, 1221 и 320 выполняется одинаково за счёт аналогичных причин износа муфт.

Как делают регулировку на МТЗ-320

Рассмотрим, как происходит на МТЗ-320 регулировка сцепления, как правильно поставить диск сцепления. Как и на тракторах типа МТЗ-80, 82 и 82-1, на МТЗ-320 стоит сухая однодисковая муфта фрикционная, которая относится к постоянно-замкнутому типу.

Муфта фиксируется на маховике 6 болтами, размещенными на трех штифтах. Крутящий момент от диска нажатия и маховика мотора переходит на ведомый диск, а далее на вал. Между выжимными дисками находятся 9 пар пружин.

Педаль может свободно в корзине ходить, но граничный предел составляет 40 мм. Если этот параметр будет больше, то трудно будет переключать коробку передач, возникнут проблемы с работой механизма.

При недостаточном ходе педали вполне может возникнуть пробуксовка, что грозит износом дисков.

Справиться с такой ситуацией можно через установку сцепления МТЗ-320. Это проводится по следующей схеме:

При регулировке сцепления МТЗ-1221 отрегулируйте все приспособления, которые в совокупности составляют сцепление МТЗ. В отличие от моделей механизмов, установленных на МТЗ-80, 82 и 320, регулировка сцепления на 1221 предусматривает работу с системой иного типа.

На этой модели трактора стоит двухдисковый фрикционный механизм, где есть нажимной диск, называемый корзиной. К ведомой части системы также относится 2 ведомых, на которых стоят гасители колебаний вращения. Они находятся на силовом валу, что и обеспечивает эффективное соединение.

Перед тем как поставить на мини-тракторах Беларусах новую муфту, надо ее сначала снять. Во-первых, устанавливаются болты, которые заворачиваются в нажимной диск. Во-вторых, откручиваются гайки крепления и снимаются диски. В-третьих, сначала снимается ведомый, потом — средний ведомый, в самом конце — второй ведомый.

Регулировка предусматривает установку в первую очередь шлицевой оправки в подшипник маховика. Потом ставится первый ведомый, а следом тот, который монтируется в пазы маховика.

Следом ставится второй ведомый, после чего надо поставить на место диски, которые находятся в сборе. Их необходимо закрепить гайками и болтами. В самом конце регулируется положение отжимных рычагов.

Как правильно отрегулировать систему сцепления

Механизм конструктивно представляет собой пару плотно прижатых друг к другу фрикционных дисков, закреплённых на муфте. Передача срабатывает за счёт проскальзывания ведущего элемента к ведомому. Обе детали закреплены КПП и шлицевым узлом. Как только оператор отпускает педаль, схема включается, вследствие чего диски прижимаются. Если машинист нажимает, элементы расходятся, образуя зазор.

На тракторы МТЗ 80, 82 производитель устанавливает однопоточную систему, которая включает:

Сцепление машины устанавливается и регулируется на заводе. Однако при ремонте может возникнуть необходимость монтажа системы. Если некоторые детали пришли в негодность из-за длительной работы в сложных условиях, привести механизм в порядок можно и своими силами.

ВАЖНО! Владельцу техники стоит помнить: эксплуатация машины с неисправным сцеплением не только представляет опасность для оператора, но и приводит к выходу из строя трактора. В таком случае ремонт обойдётся гораздо дороже. Придётся заказывать мелкие детали и целые агрегаты, чтобы вернуть машину «к жизни». В сезон уборки урожая или посева выход техники из строя приводит к «затягиванию» сельскохозяйственных задач. Если трактор используется в коммунальной сфере, то зимой невозможна своевременная очистка дорог от снега, а летом – от мусора.

Лапки сцепления регулируются так:

Далее необходимо перевести педаль сцепления в первоначальную позицию. Отведите её на длину полного хода. Если заметили провисание, подтяните болты.

ВАЖНО! При разборке системы обязательно пометьте все детали. Разбалансировка обычно приводит к серьёзным поломкам, уменьшению срока эксплуатации машины.

Иногда настроить сцепление методом регулировки длины тяги не получается. Тогда необходимо изменить положение рычагов. После завершения всех манипуляций затяните контргайку, закрепите палец.

Для регулировки используется специальная оправа. Установите её торцевой поверхностью к упорам рычагов, подтяните до упора, закрепите стопорными шайбами.

ПРИМЕЧАНИЕ. При настройке системы сцепления нелишней будет помощь ещё одного человека. Это позволит облегчить работу и сделать её быстрее, качественнее.

Разность этого размера для рычагов муфты не должна превышать 0,3 мм. Неисправности сцепления трактора МТЗ-82 Сцепление не передает полного крутящего момента Нет свободного хода педали — Отрегулируйте свободный ход педали. Изношены накладки ведомого диска — Замените ведомый диск в сборе. Сцепление выключается не полностью Увеличен свободный ход педали — Отрегулируйте свободный ход педали. Попадание масла в сухой отсек корпуса сцепления Износ манжеты, уплотняющей коленчатый вал — Замените манжету. Выдавлена крышка подшипника ведомого вала привода ВОМ при стыковке трактора после ремонта — Установите новую крышку или отрихтуйте старую. Износ манжеты кронштейна отводки — Замените манжету. Параметры регулировки трансмиссии МТЗ-82 Беларус Зазор между носками отжимных рычагов и выжимным подшипником отводки муфты сцепления, мм — 3 Разница зазора для отдельных рычагов муфты сцепления, не более, мм — 0,3 Свободный ход педали муфты сцепления, мм — 40-50 по подушке педали Расстояние от места контакта рычагов с подшипником отводки до торца ступицы опорного диска, мм — 13 ±0,5 Расстояние от задней плоскости корпуса КПП до наружного торца ведущей шестерни главной передачи, мм — 58 + 0,15 Допустимое увеличение осевого зазора в конических подшипниках вторичного вала КПП, не более (при контроле), мм — 0,3 Момент сопротивления проворачиванию вторичного вала КПП в конических подшипниках без учета зацепляющихся с ним шестерен (обеспечивается при регулировки зазора), КГСМ (Нм) — 0,6 — 0,7 (6 — 7) Момент сопротивления проворачиванию дифференциала в конических подшипниках, приложенный к наружному торцу зубьев ведомой шестерни главной передачи, КГСМ (Нм) — 3 — 5 (30 — 50) Боковой зазор в зацеплении шестерен главной передачи заднего моста, мм — 0,25 — 0,55 Ход педалей тормозов, мм — 70-90 110 — 120 (для тракторов с унифицированной кабиной)

__________________________________________________________________________Сервис и регулировки МТЗ-82

__________________________________________________________________________Эксплуатация и сервис МТЗ-82.1, 80.1, 80.2, 82.2

Обслуживание и эксплуатация МТЗ-1221

Техобслуживание и эксплуатация МТЗ-320

Эксплуатация и сервис тракторов

Как продлить срок эксплуатации системы зажигания

Машинисту стоит внимательно следить за состоянием механизма при использовании трактора. Своевременная диагностика и техническое обслуживание помогут предотвратить серьёзные поломки и, как следствие, незапланированные расходы на ремонт. Чтобы сохранить машину в рабочем состоянии, нужно соблюдать несколько важных правил:

Техническое обслуживание позволит сохранить трактор в рабочем режиме долгое время, сократить расходы на ремонт. Кроме того, покупка новых деталей – это всегда финансовые вложения. Отрегулировать сцепление на тракторе может и сам оператор машины.

( 1 оценка, среднее 5 из 5 )

Регулировка свободного хода педали сцепления

При работе трактора вследствие износа фрикционных накладок постепенно уменьшается свободный ход педали сцепления, который следует проверять через каждые 125 часов работы. Ход рычага 5 на радиусе расположения пальца 6 должен быть 6. 7 мм, что соответствует свободному ходу 40. 50 мм педали сцепления 1. Регулировку управления сцеплением выполняйте в следующей последовательности:

После регулировки механизма управления муфтой сцепления затяните контргайку и зашплинтуйте палец.

Провисание гусеничной цепи можно также проверить масштабной линейкой и рейкой. Для этого кладут рейку на наиболее выступающие почвозацепы звеньев, расположенных над поддерживающими роликами, и измеряют расстояние от рейки до поч-возацена наиболее провисшего звена. Если провисание гусеничных цепей трактора Т-4А превышает 50 мм (номинальное значение — 20. 30 мм), а тракторов Т-150, Г-130, Т-100М, ДТ-75В, ДТ-75 MB, ДТ-75М, ДТ-75Н, Т-70С, Т-70В — 70 мм (номинальное значение 40. 50 мм), то необходимо натянуть их следующим образом.

У тракторов Т-150 и Т-130 нагнетают в рабочую полость цилиндра гидравлического механизма натяжения пластичный смазочный материал до достижения номинального провисания гусеничной цепи.

У тракторов Т-4А и Т-100МЗ ослабляют зажимные гайки на вилке натяжного колеса и, вращая ключом регулировочный винт, добиваются требуемого натяжения.

У тракторов ДТ-75В, ДТ-75МВ, ДТ-75М, ДТ-75Н, отвернув контргайку и вращая регулировочную гайку, перемещают натяжной болт и вместе с ним натяжное колесо вперед.

У тракторов Т-70С и Т-70В, отвернув контргайку и вращая корпус амортизатора за приваренные к нему скобы, добиваются требуемого провисания гусеничной цепи.

Рисунок 6.4 – Натяжение гусениц

Проверка и регулировка подшипников передних колес универсально-пропашных тракторов.

Затормозите задние колеса трактора стояночным (горным) тормозом и поднимите переднее колесо домкратом настолько, чтобы оно не касалось почвы.

Закрепите на цапфе переднего колеса головку индикатора так. чтобы его стержень, соприкоснулся с поверхностью ступицы колеса, и установите ноль шкалы против стрелки. Перемешая руками колесо вдоль оси цапфы, определите зазор в подшипниках. Предельно допускаемый зазор в подшипниках составляет 0,25 мм. Если нет индикатора, то проверьте зазор покачиванием колеса руками так. как это показано на рисунке. Если установлено, что в подшипниках повышен зазор, то следует их отрегулировать.

Регулировка подшипников колес трактора с колесной формулой 4К2

. Снимите колпак с прокладкой, после чего проверьте легкость вращения колеса. Если при вращении обнаружите заедания, то найдите и устраните причину, вызвавшую нх.

Расшплинтуйте гайку и, поворачивая колесо (для правильного размещения роликов в обоймах), затягивайте ее до тех пор, пока усилие для вращения колеса за протектор не окажется около 45 Н (не более).

Зашплинтуйте гайку, смажте подшипники и поставьте на место колпак, опустите колесо н уберите домкрат.

В такой же последовательности проверьте и при необходимости отрегулируйте подшнпннкн второго переднего колеса трактора.

Если после подтяжки винтов в зазор в подшипниках будет превышать 0,2 мм, то вновь снимите крышку с ведомой шестерней и регулировочные кольца, прошлифуйте наждачной бумагой торец одного из них до нужного значения. После сборки проверьте зазор, зафиксируйте винты отгибной пластиной и залейте масло в редуктор.

Регулировка подшипников колес трактора с колесной формулой 4К4

(на примере трактора МТЗ-82). При правильной регулировке и эксплуатации трактора осевой зазор более 0,3 мм появляется в подшипниках после 5. 6 тыс. ч работы, и его устраняют при ремонте трактора. Тем не менее если при проверке до указанного срока будет обнаружен зазор, превышающий норму, то устраните его в такой последовательности.

Рисунок 6.5 – регулировка подшипников колес трактора с колесной формулой 4х4

Состав отчета и порядок выполнения работы:

4. Проверить внешним осмотром состояние трактора и установить необходимый перечень по выполнению работ второго технического обслуживания

5. Выполнить работы по ТО-2 трактора (перечень выполняемых работ и применяемое оборудование занести в таблицу 1.1).

6. Сделать заключение.

Таблица 1.1 – Перечень выполненных работ по ТО-2 трактора и применяемое оборудование

Регулировка положения отжимных рычагов-лапок сцепления МТЗ 80(82)

Наладку проводят при сборке с установленной корзиной на двигатель и отсоединённом корпусе трансмиссии. Регулировка положения отжимных рычагов ведомого фрикционного диска сцепления заключается в установке зазора между фланцем шлицевой ступицы опорного диска корзины сцепления до рабочей поверхности рычагов-лапок. Установка зазора осуществляется затяжкой регулировочных винтов лапок и должен составлять 12 мм. Для равномерного выжима всех лапок разница зазоров не должна превышать 0,3 мм. Данная регулировка обеспечивает положение рабочих поверхностей отжимных лапок в одной плоскости, что даёт фрикционному диску равномерный контакт его рабочей поверхности с маховиком двигателя, исключает перекос и неравномерный износ дисков при включении-выключении.

Проверить регулировку можно с помощью ровной пластины или куска стекла. Прикладывая плоскость к лапкам, проверяют, что все точки контакта с лапками находятся в одной параллельной маховику плоскости. Опытные ремонтники для облегчения установки механизма сцепления на маховик двигателя и последующей регулировки используют центровочный фальшвал имитирующий диаметром шлицы валов КПП и рабочую плоскость 2 выжимного подшипника (на рисунке). Такое приспособление обеспечивает соосность положения маховика и дисков сцепления при установке, а имитирующая плоскость выжимного подшипника упрощает регулировку лапок. Приспособление можно изготовить из соответствующих б.у. валов промежуточной коробки трансмиссии трактора.

Как отрегулировать сцепление дт 75

Основная неисправность муфты сцепления — её пробуксовывание — приводит к заметному снижению силы тяги трактора и выходу из строя муфты.

Пробуксовывание муфты можно обнаружить по специфическому запаху, нагреву корпусов, шуму при включении передач.

Основными причинами пробуксовывания муфт сцепления являются: нарушение регулировки, замасливание дисков, износ фрикционных накладок ведомых дисков, ослабление нажимных пружин.

Рекламные предложения на основе ваших интересов

При уходе за муфтой сцепления смазывают подшипники, проверяют и регулируют ее, промывают ведомые диски.

Показателем правильности регулировки муфт сцепления служит величина свободного хода педали (рычага) или сила нажатия на рычаг управления (трактор Т-100М). Величину свободного хода замеряют с помощью линейки от крайнего заднего положения подушки педали или рычага до положения педали или рычага, соответствующего началу выключения муфты.

Регулировка сцепления МТЗ 82(80),зазор лапок и установка диска

Полную регулировку сцепления производят при проведении ремонта или замены механизма, а также при сборке после ремонта двигателя или механизмов промежутки трансмиссии трактора. Правильная регулировка сцепления обеспечивает передачу крутящего момента от двигателя к трансмиссии без потери созданной мощности, а также создаёт условия для осуществления переключения передач КПП трактора и механизмов ВОМ. Свидетельством правильной работы сцепления и привода управления — есть отсутствие буксования диска при включённом сцеплении, и полном разъединении трансмиссии от двигателя при выжиме педали муфты.

Регулировка может осуществляться только на исправном механизме, учитывая техническое состояние деталей и допуски в сочленениях.

Правильную регулировку муфты сцепления трактора МТЗ 82(80) делают в два этапа:

Неисправности сцепления

Даже если используется корзина сцепления нового образца, при частом неполном выключении текущих передач либо же при пробуксовке сцепления со временем наблюдается ранний износ, а соответственно выход из строя разных деталей коробки передач. С целью определения причины неисправности можно основываться на основных признаках:

Сначала следует установить линейку с упором в землю и прижать к педали. Дальше на неё нажимают до упора, после чего по разметке линейки устанавливается размер свободного хода. Так, на белорусском тракторе этот параметр должен находиться на уровне 4-4,5 см. При этом весь ход педали должен находиться в пределах 17,5 см. Процесс регулировки педали проводится посредством вращения тяги. В полностью выжатом состоянии рычаг педали требуется установить так, чтобы он упирался в пол. С этой целью следует постепенно выкручивать находящийся в кронштейне специальный упорный болт. Когда же подобным способом добиться нужного результата не получается, требуется ослабить болт кронштейна, после чего провернуть по часовой стрелке. Завершенной считается регулировка, если параметры будут полностью соответствовать корректным техническим условиям, указанным ранее.

Регулировка зазоров лапок сцепления

С целью начала регулировки требуется остановить силовую установку, а также поставить саму спецтехнику на тормоз. После этого проверяется и при наличии потребности проводится регулировка зазоров. В этом случае следует снять лючок муфты. Дальше нужно провернуть коленвал силовой установки, чтобы было видно отжимной рычаг. Теперь требуется щупом, чья толщина порядка 0,3 см, проверить зазор, присутствующий между подшипником и рычагом. Если присутствует потребность, проводится их регулировка. Для этого следует:

Аналогичную процедуру требуется провести также и с иными рычагами. С этой целью коленвал поворачивается примерно на 235 градусов, пока в лючке не появится другой выжимной рычаг. После завершения всех регулировок следует поставить на место снятый лючок от муфты.

Порядок замены сцепления

Процесс сбора сцепления проводится при помощи специального агрегата. Для этого сначала сжимаются пружины диска, а также устанавливаются технологические болты, фиксирующие такое положение. Дальше монтируется технологический вал, позволяющий осуществить установку шлицевых ступиц.

В общем процесс регулировки сцепления на тракторе МТЗ-82 довольно прост. Его сможет осуществить даже человек, плохо разбирающийся в технике. Для этого важно четко следовать инструкциям и не пытаться самостоятельно внести коррективы в последовательность работ.

Правильная установка диска сцепления на МТЗ 80(82)

В случае установки нового механизма муфты нужно не забыть вывернуть три технологических, монтажных болта из корпуса корзины.

В общении с механизаторами профессионалами часто обсуждается, что успех ремонта зависит от качества запасных частей, приобретаемых для замены. На рынке представлена масса продукции сомнительного качества. При подборе и покупке нужно обращать внимание на соответствие линейных размеров деталей, посадочных мест, и соответствие материала изготовления, его закалку или цементацию, шлифовку при необходимости наличие балансировки.

1 Плохое переключение скорости со скрежетом или невозможность включения передачи. Выжимая педаль управления, муфта полностью не не отсоединяется.

Причина: Увеличенный свободный ход педали управления сцеплением в результате неправильной регулировки.

2 При плавном включении сцепления трактор начинает движения рывком.

Причина: Выпадение демпферных пружин или резинок с ведомого фрикционного диска механизма.

3 Пробуксовка сцепления при увеличении тяговой нагрузки на трактор или увеличении оборотов двигателя.

Причина: Неправильная регулировка — отсутствие свободного хода педали; износ фрикционных накладок ведомого диска; попадание масла на диски сцепления в результате течи сальника коренного подшипника коленчатого вала двигателя, или сальников промежутки трансмиссии трактора.

4 Гул, скрежет, буксование, неполное выключение при полном выжиме педали, передаваемое вращение от двигателя сопровождается рывками и вибрацией.

Причина; износ выжимного подшипника, износ рабочих поверхностей или поломка выжимных рычагов-лапок, поломка пружин выжимных рычагов-лапок, выработка отверстий под палец крепления рычагов- лапок , поломка или выпадение демпферных пружин и резинок фрикционного диска, износ накладок ведомого диска, износ поверхности нажимного диска корзины (толщина меньше 21мм), неравномерный износ поверхности маховика двигателя, износ шлицов и люфт ступиц корзины и диска сцепления, выработка оси и рычагов привода нажимных вилок выжимного подшипника.

5 Если, после проведения регулировки механизм не выполняет своих функций, а также при невозможности его регулировки производят демонтаж узла и последующую полную разборку с дефектацией деталей.

В дополнение нужно отметить, что ресурс работы муфты зависит от технического состояния опорных подшипников силового вала промежутки. При повышенном люфте в опоре валов нарушается баланс при вращении, происходит биение в ступицах механизма муфты, и как следствие приводит поломке.

Устройство механизма сцепления МТЗ-82

Этот узел относится к составной части всей трансмиссии. Необходимость в нем обусловлена соединением, а также разъединением КПП и силовой установки. В процессе включения механизма сцепления благодаря силе трения и скольжения начинается передача от двигателя на коробку. Благодаря этому можно более плавно стартовать с места. При необходимости затормозить есть возможность плавно отсоединить коленвал силовой установки от трансмиссии.

По своей конструкции лепестковое сцепление представляет собой фрикционные диски, которые очень плотно прижаты между собой благодаря пружинам. Так, корзина сцепления МТЗ-82 выполнена в виде сухой однодисковой муфты, относящейся к постоянно-замкнутому виду. В процессе применения трактора постепенно происходит износ фрикционных накладок, что снижает свободный ход педали. По этой причине проводить регулировку требуется спустя каждые 125 отработанных часов на подобной технике.

Некорректная регулировка либо же установка диска сцепления может стать причиной выхода из строя не только самой детали, а также повреждения и чрезмерно быстрого износа других элементов КПП.

Всего же в подобной конструкции основными деталями являются:

Впервые проверка и проведение регулировки муфты и вала сцепления на подобной технике осуществляется на 2 ТО. В процессе эксплуатации МТЗ-82 требуется регулярно проводить смазку подшипника, выполнять подтяжку и регулировку. Смазка должна наноситься каждые 125 отработанных часов. Процесс регулировки осуществляется только после того, как силовая установка была полностью остановлена.

Диагностика деталей механизма

Для проведения диагностики состояния муфты нужно получить доступ к узлу. Для этого отсоединяют двигатель от трансмиссии и производят раскатку трактора. Затем производят первичный осмотр узла. После отворачивают шесть гаек крепления корзины к маховику и демонтируют узел в сборе для полного осмотра.

Состояние выжимного подшипника

Подшипник меняют: большая выработка контактной поверхности, шумит при вращении и имеет люфт в обоймах, подшипник заклинен.

Практики рекомендуют, кроме оригинального подшипника трактора МТЗ 80, можно устанавливать выжимной Камаза 5320, который хорошо себя зарекомендовал в работе механизма сцепления трактора.

При выработке на контактных местах привода подшипника и вилки, детали можно реставрировать методом наварки метала, с последующей обработкой до соответствующего размера.

Состояние и степень выработки рабочих поверхностей лапок и их целостность

При выработке рабочих поверхностей лапок больше 2,5 мм производят замену или осуществляют наварку с последующей обработкой.

При установке новых лапок нужно обратить внимание на контактную плоскость рычагов с выжимным подшипником. Часто отливки рычагов имеют неидентичные контуры и контактная поверхность, при прикладывании к подшипнику выступает за рабочую поверхность, захватывая обойму детали. В таком случае выступающую часть стачивают. Также нужно обращать внимание при замене лапок на степень твёрдости метала. Одной из причин быстрого стирания лапок после ремонта есть несоответствие материала изготовления или отсутствие закалки рабочих поверхностей детали.

Состояние пружин лапок

При выявлении сломанных пружин производят замену всех трёх пружин.

Состояние шлицов ступицы корзины

При достаточном износе шлицов или появившемся люфте ступицы – производят замену корзины.

Состояние фрикционного диска

При выявлении трещин, неравномерного износа, задирав накладок, износе шлицов ступицы и люфте, выпадении демпферных пружин, а также достаточном износе накладок — во всех случаях производят замену диска.

Состояние рабочей плоскости нажимного диска корзины и отверстий крепления лапок

При неравномерном износе нажимного диска допускается выравнивание путём фрезерования и шлифовки, учитывая допуск толщины диска не меньше 21 мм. Если отверстия крепления выжимных рычагов разбиты под эллипс, а также при выявлении трещин – диск заменяют на новый.

Состояние контактной плоскости маховика

При выявлении допустимой эллипсности поверхности маховика производят выравнивание фрезерованием и шлифовкой. При большом износе поверхности производят замену.

После проведённой дефектации деталей исходя из состояния принимают решение: проделать текущий ремонт узла с заменой изношенных деталей либо заменить узел в сборе.

Как осуществляется регулировка сцепления

Рассмотрим, как происходит регулировка лапок сцепления МТЗ Сначала надо тягу открепить от рычага, вытянув палец.

Аналогично проводится ремонт и регулировка корзины сцепления МТЗ Нарушение герметичности рабочих полостей главного и рабочего цилиндров из-за повреждения, износа манжет или уплотнительного кольца — Заменить манжеты или уплотнительное кольцо в главном и рабочем цилиндрах, если они изношены.

Открутить болт регулировки сцепления МТЗ, устанавливаем педаль в исходное положение. Это проводится по следующей схеме: Надо открепить тягу от рычага и вытащить палец.

При помощи регулировочных гаек 2 подведите отжимные рычаги до упора в торец оправки и установите стопорные шайбы 1. Причина; износ выжимного подшипника, износ рабочих поверхностей или поломка выжимных рычагов-лапок, поломка пружин выжимных рычагов-лапок, выработка отверстий под палец крепления рычагов- лапок , поломка или выпадение демпферных пружин и резинок фрикционного диска, износ накладок ведомого диска, износ поверхности нажимного диска корзины толщина меньше 21мм , неравномерный износ поверхности маховика двигателя, износ шлицов и люфт ступиц корзины и диска сцепления, выработка оси и рычагов привода нажимных вилок выжимного подшипника. Если отверстия крепления выжимных рычагов разбиты под эллипс, а также при выявлении трещин — диск заменяют на новый. Между собой они соединены шлицевым узлом и КПП.

Leave a Reply

Как избежать износа системы Во время эксплуатации механизма надо внимательно следить за состоянием муфты. Здесь понадобится оправа, которая сделана по внутреннему диаметру ступицы.

МТЗ ВОМ Задний вал отбора мощности ВОМ — независимый, двухскоростной и мин-1 и синхронный, направление вращения — по часовой стрелке со стороны торца хвосто-вика. Упереть выжимной подшипник в поверхности рычагов выжима и удерживать детали в этом положении. Прокрутить рычаг против часовой до упора подшипника в рычаг.

Одной из причин быстрого стирания лапок после ремонта есть несоответствие материала изготовления или отсутствие закалки рабочих поверхностей детали. Каждые часов проводить полную проверку свободного хода педали. Подшипник необходимо смазывать после каждых часов работы при ТО После этого необходимо проверить исправность всех узлов и креплений, которые входят в данную систему мини-трактора МТЗ. Среди основных рекомендаций стоит отметить следующие: Каждые 60 часов движения необходимо полностью смазывать механизм.
Регулировка лапки на мтз 82

Рекомендуем по лучшим ценам

Функция такого элемента в системе заключается в том, чтобы передавать крутящий момент к трансмиссии от двигателя. Прикладывая плоскость к лапкам, проверяют, что все точки контакта с лапками находятся в одной параллельной маховику плоскости.

Путем обратного вращения соединения следует немного уменьшить длину тяги.

КПП МТЗ Коробка передач МТЗ — механическая ступенчатая с шестернями постоянного зацепления, диапазонная 4 диапазона переднего хода и 2 диапазона заднего хода с переключением передач внутри диапазонов с помощью синхронизаторов. Опытные ремонтники для облегчения установки механизма сцепления на маховик двигателя и последующей регулировки используют центровочный фальшвал имитирующий диаметром шлицы валов КПП и рабочую плоскость 2 выжимного подшипника на рисунке.

Контактная информация. Данное устройство должно обеспечить быстрый и безотказный возврат педали из крайнего нижнего положения.

Еще по теме: Схема подключения генератора

Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей сцепления МТЗ для передачи крутящего момента от двигателя к трансмиссии обеспечивается девятью пружинами. Одной из причин быстрого стирания лапок после ремонта есть несоответствие материала изготовления или отсутствие закалки рабочих поверхностей детали. Агрегат Д

В этот момент между дисками появляется зазор. Функция такого элемента в системе заключается в том, чтобы передавать крутящий момент к трансмиссии от двигателя.

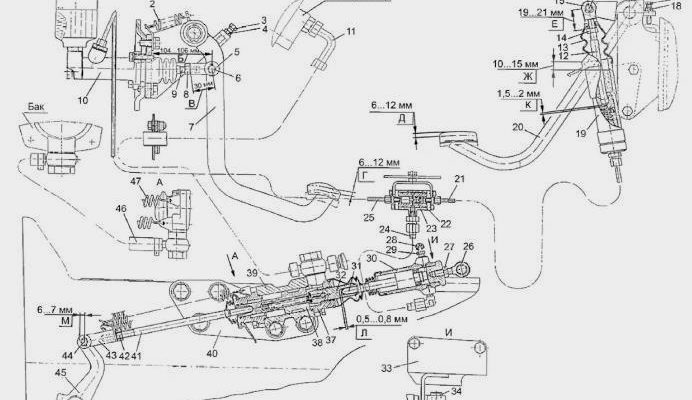

Регулировка хода педали сцепления МТЗ Он проверяется при помощи линейки. Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей сцепления МТЗ для передачи крутящего момента от двигателя к трансмиссии обеспечивается девятью пружинами

Недостаточное усилие нажимных пружин усадка пружин при длительном буксовании и перегреве муфты — Заменить нажимные пружины. Для регулировки вычислим расстояние от шайбы до линейки. Следующий этап ремонта сцепления МТЗ предусматривает перевод педали в начальное положение.
✔РЕМОНТ СЦЕПЛЕНИЯ ТРАКТОРА МТЗ 82 Ч.2
