Управление блокировкой дифференциала мтз 82

Для увеличения проходимости и снижения пробуксовки колес на тракторах используются блокираторы дифференциала и тормоза. Включение выполняется механическим способом вручную или автоматически от отдельного привода. Такую схему имеет блокировка МТЗ-80, в устройство которой входит гидравлическая система.

Устройство и принцип работы блокировки МТЗ

На минских тракторах встречается 2 привода блокировки:

Механический блокиратор состоит из пары кулачковых муфт, которые расположены на внутренних концах валов привода бортовых передач. Концы валов имеют шлицевую нарезку, которая обеспечивает подвижность элементов блокировки. Первая муфта установлена жестко и зафиксирована от осевых люфтов винтом. Вторая муфта имеет возможность перемещения по шлицам.

Для движения используется регулируемая тяга, которая соединена с отдельной педалью, установленной в кабине оператора. Нажатие на педаль вызывает перемещение муфты. После того как кулачки подвижной муфты войдут в зацепление с кулачками неподвижного узла, произойдет соединение валов бортовых передач. Для отключения блокировки требуется отпустить педаль.

При использовании гидравлического привода на левом валу конечной передачи в трансмиссии установлена муфта фрикционного типа. Управление ведется при помощи распределительного крана. Диски муфты соединены со шлицами вала бортовой передачи и пазами на корпусе муфты. Корпусная деталь муфты жестко соединена со специальным блокирующим валом, который пропущен через отверстие в ведущей шестерне привода бортовой передачи. Другая сторона муфты соединена шлицами с крестовиной дифференциала.

Жидкость подается на раздаточный узел датчика включения блокировки через клапан сливной магистрали гидроусилителя рулевого управления. Клапан настроен на поддержание постоянного давления 0,8 МПа. Раздаточный узел представляет собой кран с ручным управлением и двумя положениями — «включено» и «выключено». В рабочих положениях рукоятка управления фиксируется стопором (шариком с пружиной).

При открытии крана жидкость подается в полость, имеющуюся внутри фрикционной муфты. Давление жидкости на диски муфты соединяет в единую цепь ведущую шестерню (соединенную шлицами с валом левой полуоси), вал блокиратора и крестовину дифференциала. Полученная цепь представляет собой единую ось, поскольку сателлиты дифференциала не имеют возможности вращения относительно шестерен привода полуосей.

Отклонение направляющих колес трактора от прямолинейного движения на 8° (на некоторых машинах на 13°) и более перемещает золотниковый клапан, расположенный в датчике включения. При открытии клапана жидкость в полости муфты получает сообщение с расходным бачком гидроусилителя. Давление снижается, и крестовина дифференциала начинает вращаться. При положении крана в позиции «выключено» полость муфты постоянно соединена с расходным бачком усилителя рулевого механизма. Дифференциал в этом случае заблокироваться не может.

С 2004 года тракторы МТЗ-80 стали оснащаться насосом-дозатором вместо гидроусилителя руля. В системе применяется общий масляный бак для гидросистемы задней навески и привода управления поворотом колес. Принцип переключения режимов блокировки не изменился, но в схеме применяется измененный датчик.

МТЗ-50

Работа блокиратора дифференциала ведущего моста на тракторах модели МТЗ-50 основана на механическом принципе. Управление осуществляется педалью, расположенной рядом с выключателем массы.

МТЗ-80

На тракторах применяется гидравлическая схема блокировки. С валов в коробке передач убрали шлицы для установки муфт механического привода. Управление датчиком может вестись тросом или педалью.

Тросовый привод оснащается рукояткой и обеспечивает 3 режима работы:

Управление педалью обеспечивает 3 режима. Принудительное включение осуществляется нажатием на педаль до упора и удержанием. После снятия ноги с педали происходит отключение блокировки.

МТЗ-82

Трактор МТЗ-82 представляет собой вариант машины модели 80 с приводом на все колеса. Передний мост оснащается дифференциалом самоблокирующегося типа. Включение происходит в автоматическом режиме при появлении пробуксовки любого из колес.

Схема блокиратора заднего моста и способы управления не отличаются от узлов, применяемых на МТЗ-80.

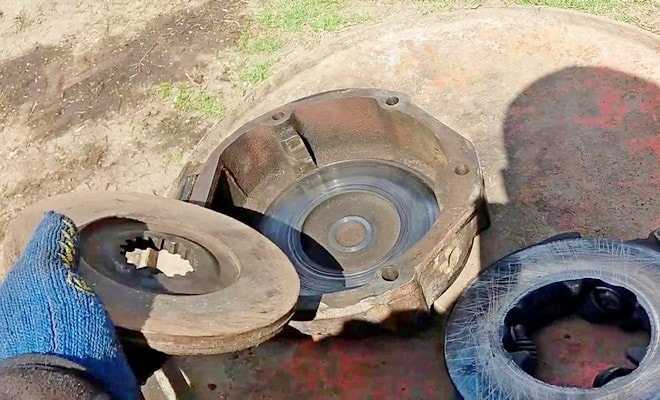

Муфта блокирования

Муфта блокирования находится с левой стороны тормозной системы трактора. Основной функцией этого устройства является блокировка механического дифференциала. На рисунке представлена схема муфты.

1 — корпус муфты; 2 — штуцер для нагнетания; 3 — диафрагма муфты; 4 — малый отжимной диск; 5 — закрепительная деталь; 6 — отжимной диск на пружине; 7 — металлический диск уплотнителя; 8 — защитная крышка; 9 — ведомый диск №1; 10 — ведомый диск №2; 14 — вал для осуществления блокировки.

Включение муфты 821 осуществляется путем подачи масла под давлением на участок между ее корпусом и блокирующей диафрагмой. Этот процесс начинается с точки включения ГОРУ.

Датчик автоматической блокировки

Датчик автоматической блокировки встраивается во внутренний корпус ГУРа и соединяется с механической и гидравлической его частями. На рисунке показан датчик блокировки.

Управление датчиком осуществляется с помощью специальной рукояти, которая связана с основным механизмом специальным тросом с пружиной для возврата в исходное положение.

Датчик имеет 3 вида положения:

/ Тракторы /

РЕМОНТ ГРУЗОВЫХ АВТОМОБИЛЕЙ И СПЕЦТЕХНИКИ

Запасные части, техническое обслуживание и регулировки

Устройство гидравлической системы автоматической блокировки дифференциала МТЗ-80 (МТЗ-82)

Гидравлическая система автоблокировки дифференциала (АБД) служит для блокировки и разблокировки дифференциала заднего моста трактора МТЗ-80 (МТЗ-82) в зависимости от положения направляющих колес. Она состоит из гидравлического датчика, расположенного в упоре рейки 30, гидроусилителя руля, и фрикционной муфты, смонтированной на блокировочном валу заднего моста трактора. Датчик, рабочая полость давления фрикционной муфты и сливная магистраль связаны между собой трубопроводами 28 и 6.

Рис. Датчик блокировки дифференциала трактора МТЗ-80 (МТЗ-82): 1 — упор рейки (корпус датчика); 2 — толкатель; 3 — золотник; 4 — кран управления; 5 стопорное кольцо; 6 — пружина фиксатора; 7 — шариковый фиксатор; 8 — маховичок крана управления; 9 — крышка датчика; 10 — уплотнительные кольца; 11 — пружина золотника; 12 — метка; 13 — щуп.

Датчик блокировки дифференциала состоит из следующих деталей:

Золотник 3 имеет полую конструкцию и два сверления, перпендикулярных к его оси. С наружной стороны золотника имеется две кольцевые выточки. На конце толкателя 2 запрессован шарик, который входит в специальное углубление рейки 31. При повороте трактора рейка сдвигается и шарик выходит из углубления и сдвигает золотник в осевом направлении.

Кран управления 4 внутри имеет цилиндрическую полость, закрытую с торца пробкой. В полой части крана имеется три сверления в диаметральном направлении. В той части крана 4, которая находится в крышке, выфрезерованы два углубления по диаметру для шарика фиксатора 7. Крышка 9 и кран 4 уплотнены в корпусе резиновыми кольцами. На наружной поверхности маховичка 8 имеется метка (вырез) 12, служащая для установки крана в нужное положение.

Рис. Механизм автоматической блокировки дифференциала заднего моста: 1 — шестерня ведомая конечной передачи; 2 — левая полуось; 3 и 4 — уплотнительные кольца; 5 — муфта трубопровода; 6 — крышка диафрагмы; 7 — диафрагма; 8 — диск соединительный в сборе; 9 — диск промежуточный; 10 — корпус муфты блокировки; 11 — вал блокировочный; 12 — левая ведущая шестерня конечной передачи; 13 — крестовина дифференциала; 14 — ведомая шестерня головной передачи; 15 — полость подвода рабочей жидкости к муфте блокировки дифференциала.

Блокирующее устройство запуска дизеля

Рубрика — Электрооборудование

Для исключения возможности запуска дизеля при включенной передаче на тракторе устанавливается специальное блокирующее устройство (рис. а, б).

При включении передачи рычаг КПП поворачивает валик 3 через рамку, в результате чего:на тракторах МТЗ-80 и МТЗ-82 (с электростартерным запуском, рис. б) шарик выключателя через толкатель размыкает контакты и тем самым разрывает электроцепь между промежуточным реле 7 (РС502) и тяговым реле стартера, что исключает запуск;

рис. а) — Схема блокировки запуска двигателя Д-240Л

на тракторах МТЗ-80Л и МТЗ-82Л (с пусковым двигателем, рис. а) шарик выключателя выходит из лунки и через толкатель замыкает контакты включателя 4, в результате чего первичная обмотка 7 трансформатора магнето соединяется с «массой» трактора, что препятствует образованию искры между электродами свечи и исключает запуск пускового двигателя.

рис. б) — Схема блокировки запуска двигателя Д-240

Чтобы запустить дизель, установите рычаг КПП в среднее или крайнее правое нейтральное положение, так как в левом положении рычаг может легко перемещаться в положение включения I и II ступеней редуктора.

Как переделать блокировку дифференциала МТЗ на механическую

Для того, чтобы правильно переделать блокировку для работы на механическом основании на МТЗ80, необходимо убрать датчик. который закреплен на ГУРе. При это следует заглушить для начала посадочное место. Далее осуществляется снятие блокировочной муфты с трактора. Осуществляется переделка вала блокировки. Ее можно сделать своими руками.

Как изготовить деталь для переделки:

Вал для регулировки ручника с правый страны является более простым в переделке. Здесь необходимо срезать только одну сторону шлицевой части на детали. Далее необходимо сделать ее зачетку строго в нужном диаметре, обычно он составляет 33 мм. Обычно заточку принято осуществлять на токарном оборудовании. На валу можно не затачивать одну из крайних частей.

Если применять стандартный вал блокировки, то следует осуществить обрезку наружной части диска. На нее следует наварить соответствующую шлицевую деталь.

Самодельная блокировка МТЗ

Ряд владельцев оснащает трактора МТЗ самодельными механическими блокирующими устройствами.

Изготовление и сборка механики узла состоит из нескольких этапов:

Блокировка дифференциала МТЗ-80

Информация о видах, механизмах и других тонкостях блокировки дифференциала трактора МТЗ-80.

Дифференциал – один из основных компонентов трансмиссионного узла в транспортном средстве.

Он предназначен для передачи вертящего момента, смены его параметров между имеющимися потребителями и обеспечения, в случае надобности, их вращения с несовпадающей угловой скоростью.

О том, что являет собой этот узел и как устроен механизм блокировки дифференциала МТЗ и пойдёт речь в рамках этой статьи.

Устройство агрегата

Дифференциал имеет довольно-таки сложное строение. Корпус у него разъёмный, вращающийся посредством конусоподобных подшипников роликового типа.

Крестовина агрегата зафиксирована между половинками его корпуса.

Имеющиеся отверстия для осей крестовины и призонных болтов промаркированы одинаковыми значениями и выполнены при их совместной обработке. Эти детали нельзя подвергать разукомплектации ни в коем случае.

Крестовина включает в себя четыре сателлита, половина из которых имеет фиксированное соединение с шестерёнками полуосевого типа.

В некоторых случаях устройство может оказывать негативное влияние на тяговые параметры трактора, особенно при прохождении поворотов.

Виной всему недостаточно качественное сцепление с почвой одного из колёс, вследствие чего происходит его пробуксовывание. В это же время, второе колесо, изначально имеющее чуть более лучшее сцепление, неспособно самостоятельно его реализовать, вследствие чего показатели силы тяги в нём сравниваются с буксирующим колесом.

Схема ГУРа и блокировки дифференциала:

1 — муфта блокировки; 2 — щуп;.

3 — маховичок управления; 4 — золотник; 5 — корпус; 6 — шток; 7 — поршень; 8 — цилиндр; 9 — маслопровод блокировки; 10 — редукционный клапан; 11 — крышка; 12 — сферическая гайка; 13 — распределитель; 14 — клапанная крышка; 15 — сливной фильтр; 16 — масляный бак; 17 — насос ГУР; 18 — пружина; 19 — предохранительный клапан; 20 — бустер; 21 — регулировочная втулка; 22 — червяк; 23 — сектор; 24 — поворотный вал; 25 — сошка; 26 — рейка; 27 — упор рейки; 28 — маслопровод датчика блокировки.

Блокировка дифференциала и её виды

Непосредственно сама блокировка состоит из такого перечня компонентов:

Муфта блокирующего типа находится в кожухе, прикреплённом к корпусу заднего моста с его левой стороны посредством крышки и подшипников стакана.

Редукционный клапан и блокировочный датчик, имеющий особый щуп для настройки управляющей сошки, вмонтированы в корпус гидроусилительного устройства. Исходя из степени воздействия, блокировка может быть частичной и полной.

Первая имеет ограничение по времени отправляемого усилия между элементами агрегата и отличается повышенным вертящим моментом на колесе, имеющем лучшее сцепление.

Для второй характерно максимально жёсткое соединение компонентов агрегата, в процессе которого крутящий момент в полной мере отправляется на колесо с лучшими показателями сцепления.

Блокировка может проводиться двумя способами:

Схема управления блокировкой дифференциала:

1 — кран; 2 — кронштейн; 4 — трос управления; 4 — винт; 5 — кронштейн; 6 — рукоятка.

Блокировочный процесс и его контроль

Управление блокировочным процессом проводится посредством особой рукоятки, имеющей три положения:

Полезные советы

Система гидравлической блокировки используется при полевых работах и движении по заснеженным дорогам. Рекомендуется применение блокиратора при вспашке почвы на склонах, поскольку система обеспечивает сохранение прямолинейной траектории движения.

При движении по дорогам с твердым покрытием блокирование дифференциала вызывает повышенный износ покрышек, поэтому устройство следует отключать.

Использование заблокированного дифференциала на скользкой дороге допускается на скорости не более 10 км/ч (из-за опасности заносов машины).

Блокировка дифференциала заднего моста МТЗ 80(82)

С целью сохранения ходовых качеств трактора, при возникновении разности тягово-сцепных условий на задних колёсах трактора, при передачи дифференциалом крутящего момента на одну из сторон ходовой части, в случае попадания колеса в яму, при преодолении подъёмов или в движении по поверхности с высокой влажностью почвы для уравнивания передачи вращения на ведущие задние колёса — машина оснащена системой блокирования дифференциала. Включённое устройство останавливает дифференцированный принцип передачи вращения на колёса от моста. Ведущие валы конечных передач получают абсолютно одинаковое вращение и с заблокированным дифференциалом работают как одна жёсткая ось.

При активированной блокировке нужно понимать, что движение трактора должно осуществляться только прямо в соответствующем положении передних управляемых колёс. В противном случае при повороте с включённой блокировкой возникающие угловые скорости задних колёс создадут нагрузку в механизме конечных передач и дифференциала, что в большинстве случаев приводит к поломке заднего моста.

Основные поломки и ремонт

При проведении регулярных технических осмотров приводы блокировки работают надежно, не доставляя проблем владельцу трактора МТЗ.

Почему не работает блокировка

Блокировка может не работать по целому ряду причин.

Износ муфтовой диафрагмы. Для того, чтобы исправить эту поломку, необходимо разобрать устройство и заменить износившуюся деталь на новую. Неисправность привода управления может быть связана с обрывом троса или стачиванием дисков. В этом случае необходимо провести диагностику оборудования и заменить все нерабочие детали.

Заедание датчика ГУР. Необходимо отрегулировать крепления всех деталей устройства.

Кроме того, отрицательное воздействие на работу блокировки может оказывать неисправность в работе усилителя руля и гидросистемы.

Как включить блокировку на МТЗ

В большинстве случаев блокировку на МТЗ можно включить только вручную. Стоит иметь ввиду, что при включенном блокировки высока возможность заноса трактора. Поэтому включать блокировку можно только при скорости меньше 10 километров в час.

Необходимо закрепить две муфты, одна из которых будет находиться в статичном положении, а вторая в динамичном и закреплена на шлицы. направление этой муфты определяет тяга, регулировка которой осуществляется с помощью педали, которая расположена в кабине. Когда происходит нажатие на педаль, динамичная муфта смещается и соединяется со статичной муфтой. Таким образом мосты валов объединяются. Если отпустить педаль, то блокировка отключится. Колонка находится в постоянном движении с помощью тросиков. Более подробно о включении блокировки можно посмотреть на видео ниже.

А вы переделывали на своем МТЗ блокировку дифференциала?

• Ремонт МТЗ — 80
• Гидравлическая система автоматической блокировки дифференциала заднего моста трактора МТЗ-80 (МТЗ-82)

Редукционный клапан и блокировочный датчик, имеющий особый щуп для настройки управляющей сошки, вмонтированы в корпус гидроусилительного устройства. Исходя из степени воздействия, блокировка может быть частичной и полной.

Блокировка дифференциала МТЗ 80 и 82

Звучит банально, но трактор МТЗ-80 и МТЗ-82 имеют рулевое управление, а мост сзади — дифференциал.

Он позволяет колёсам крутиться с разной скоростью на поворотах. А его блокировка не даёт колёсам буксовать на бездорожье.

Эти два устройства работают в связке.

Усилие тракториста передаётся с руля к дозирующему насосу рулевого управления. Колонка руля имеет трубу, сваренную с вилкой.

Она скреплена с кронштейном шарниром винтиками. Сам руль стоит на шлицах пустотелого вала. В пустоте — винт, соединённый с маховиком.

Схема механизма предусматривает две положения для настройки руля.

Имеется регулирование положения руля в осевом направлении и регулирование угла наклона горизонтально в четырёх возможных позициях.

Перемещаться вдоль оси валу не позволяют гаечки. Их затяжка должна быть такой, чтобы вал не имел люфта, но вращение было бы свободным.

https://youtube.com/watch?v=9IfueGHU0QY%3Ffeature%3Doembed

В устройство колонки руля ещё входят вспомогательный вал, гаечки и крепёж, винтик маховичка, штифт, пружинка, фиксатор с тягой, втулки, кардан с шарниром и амортизатор.

Привод блокировки дифференциала трактора МТЗ

Привод блокировки дифференциала управляется гидравликой. Он принадлежит системе рулевого управления и имеет узлы:

Разделитель. Стоит сверху кронштейна ниже приборного щита. Управляется рукоятью в салоне.Блокирующий клапан. Находится в крышке выполняющего устройства гидроуправления руля.ГПМ — гидравлическая поджимная муфта.

Она блокирует дифференциал.

Разделитель блокировки соединён с помощью трубок с нагнетающей трассой помпы. (Помпа рулевого гидроуправления).

А ещё с бачком тракторной гидросистемы и поджимной муфтой, блокирующей дифференциал. Корпус разделителя снабжён золотничком. Его прижимает пружинка к рычажку.

К корпусу крепится крышка с размещённым редукторным клапаном. Пружинка поджимает шарик — такой вид имеет предохраняющий клапан.

Рычажный торец имеет фиксирующие выступы. Удержание может быть в среднем или в другом повёрнутом расположении.

Редукторный клапан контролирует давление в системе до 0,985 ± 0,188 мегапаскалей.

При расположении рукояти посередине правления и взаимосвязанного с ней рычажка золотничок старается занять расположение, при котором полость не соединяется с канальцами редукторного клапана, а сообщается с общим сливным каналом. Описанное местоположение рукояти правления соответствует расположению включённой блокировки.

Если переместить рукоять управления назад, рычажок попадёт в положение, которое фиксирует шарик золотничка. В этот момент он находится напротив самого крайнего месторасположения рычажка.

При этом золотничок переместится на пару миллиметров выше. При этом полость совмещена проводящими канальцами с редукторным клапаном и каналом блокировочного клапана. Она уже не имеет связи с каналом слива.

Это расположение рукояти соответствует расположению «Автоблокировка дифференциала».

В этом месторасположении дифференциал становится заблокированным, или наоборот. Всё зависит от геометрии разворота передних колёс.

Это происходит под действием блокирующего клапана, размещённого в крышке рулевого правления. Когда поворачивает сошка на 11 градусов от обычного месторасположения, клапан остаётся вверху.

Канал, ведущий от разделителя, не соединён с каналом слива.

Поджимная муфта блокировки оказывается под масляным давлением. Смазка поступает из редукторного клапана, после чего дифференциал блокируется.

Если сошка поворачивает больше, чем 10 градусов от местоположения посредине, скользящий клапан по поверхности штока уходит вниз. При этом происходит соединение каналов с полостью механизма поворота.

А она является сливной и соединена с ёмкостью гидросистемы.

В этом случае давление в пространстве муфты уменьшается до 0,048 МПа. Масло подаётся от редукторного клапана через отверстие радиусом 0,5 мм.

Если поставить рукоять управления вперёд (по оси трактора), золотник переместится вниз от положения посредине. Произойдёт связь полости с питающими канальцами от редукторного клапана.

Одновременно произойдёт разъединение этой полости от магистрали слива и канала блокировочного клапана.

Это расположение рукояти подходит позиции «Блокировка с принуждением». В этот момент дифференциал задних колёс становится заблокированным вне зависимости от положения рулевой сошки.

Данное положение рукояти не закрепляется, после отпускания рукоять приходит при помощи пружины в среднее расположение.

Это расположение соответствует позиции «Дифференциальная блокировка отключена».

Ремонт МТЗ — 80

Ремонт заднего моста МТЗ — 80, задний мост предназначен для преобразования и разделения вращательного момента от двигателя и коробки передач во вращательное движение колес.

Весь механизм заднего моста расположен в чугунном корпусе, к которому спереди примыкает коробка передач, а по бокам, по осям расточенных окон, крепятся рукава полуосей и тормозные устройства трактора.

передача МТЗ -80 – это пара шестерен, одна из которых ведущая, закреплена на шлицах вторичного вала коробки передач, а вторая, ведомая, находится уже в корпусе редуктора заднего моста.

Венец ведомой или, как ее еще называют, планетарной шестерни запрессован на проточку одной из чугунных чашек дифференциала и закреплен болтами с гайками. Гайки застопорены от самопроизвольного отвинчивания.

https://youtube.com/watch?v=kw8qWEXzxFY%3Ffeature%3Doembed

Сам корпус дифференциала состоит из 2-х чашек, соединенных между собой. По периметру соединенных чашек, по линии их соединения, крест- накрест, под 90 градусов расточены 4 отверстия под концы крестовины.

Чашки после расточки отверстий разъединяются и в них собирают весь механизм.

На каждый валик крестовины установлен свободно вращающийся сателлит, а сверху сателлита ложится сферическая шайба, скользящая при работе по внутренней сфере корпуса дифференциала.

Изнутри, в зацепление с сателлитами, в обеих сторон устанавливаются полые конические шестерни полуосей, своим задним торцом тоже опирающиеся на бронзовые шайбы, установленные в корпусе. Их опорные цапфы выходят наружу из отверстий в чашках.

Крестовина устанавливается в полуотверстия в чашках, чашки крепятся друг к другу винтами. Винты стопорятся попарно.Теперь собранные вместе чашки называются корпусом, а сам механизм в сборе – дифференциалом картера заднего моста.

В шлицевые отверстия шестерен полуосей вставляются ведущие вал – шестерни с подшипниковыми опорами в стаканах, расположенных в боковых стенках коробки. На вторые концы валов смонтированы дисковые тормозные устройства.

Ведущие шестерни с цилиндрическим зубчатым зацеплением через ведомые шестерни с передаточным отношением 6,14 и полуоси, смонтированные на подшипниках в рукавах, передают вращение на ступицы колес.

Главным узлом в механизме заднего ведущего моста МТЗ – 80 является, конечно, дифференциал. Дифференциал есть в каждом ведущем мосте всего транспорта.

Причина его необходимости заключается в том, что расставленные по обе стороны машины колеса при повороте проходят разные расстояния за одно и то же время.

Следовательно, частота вращения у них разная: у внешнего колеса, катящегося по большему радиусу, частота вращения (или число оборотов в минуту) больше, чем у колеса с меньшим радиусом поворота.

Это легко достигается на не ведущих осях, где каждое колесо имеет свою частоту вращения в зависимости от пути, которое нужно ему пробежать.

А колеса, жестко закрепленные на одном ведущем валу, при поворотах не обеспечат устойчивого положения транспорта на дороге, особенно при больших скоростях, и быстро изнашивается резина из – за пробуксовки.

Для того, чтобы устранить такую проблему, в начале двадцатого века на автомобили начали устанавливать дифференциалы разных конструкций с единственной целью – дать свободу вращению колес, особенно при поворотах.

Во время прямолинейного движения планетарная шестерня главной передачи вращает корпус дифференциала вместе со всем, что в нем находится — с крестовиной и с сателлитами на ней.

В зацеплении с 4 – сателлитами слева и справа, вращаются конические шестерни полуосей. Они, в свою очередь, вращают ведущие цилиндрические шестерни редуктора, и далее – колеса. Дифференциал работает в такой ситуации как обыкновенный жесткий вал.

При повороте направо, например, колесо, бегущее по внутреннему радиусу, начинает притормаживаться из – за большой нагрузки на него. Правая шестерня полуоси замедляет свое вращение.

Корпус же дифференциала, получая все тот же крутящий момент от ведущей шестерни КПП, вынужден начать обкатку своих сателлитов вокруг этой замедлившей ход шестерни.

Если, к примеру, одно колесо застопорить совсем, то вся подаваемая мощность крутящего момента уйдет на вращение другого колеса. Принцип такой – что вращается – туда и уходит весь крутящий момент.

Поэтому при пробуксовке одного колеса, которое крутится с бешеными оборотами, на второе колесо не подается почти никакого крутящего момента.Из такой ситуации выход один – снова превращать всю систему в жесткий ведущий вал.

Такой переход называется блокировкой дифференциала: одна из шестерен полуосей соединяется с корпусом дифференциала и обкатка вокруг шестерни становится невозможной. Дифференциал не работает, и крутящий момент распределяется на оба колеса одинаково.

https://youtube.com/watch?v=4w7xvxwfyfg%3Ffeature%3Doembed

Блокировка дифференциала заднего моста может производиться вручную, из кабины водителя, а может быть автоматической.На МТЗ – 80 работает автоматическая и ручная блокировка дифференциала с гидравлическим приводом на дисковые муфты.

В силу своего назначения трактор, в основном, работает на бездорожье, и включать блокировку дифференциала приходится часто.

Автоматическая блокировка дифференциала заднего моста на МТЗ -80 осуществляется от гидроусилителя руля, на котором стоит датчик блокировки.

— вывесить задние колеса трактора;— снять колеса, кабину;— снять тормозные системы, произвести их ремонт;— снять топливные баки;— отсоединить мешающие трубопроводы;— снять рукава полуосей;— снять крышку картера;— вынуть стаканы дифференциалов;— разобрать все снятые узлы для дефектовки деталей.Корпуса, стаканы и детали промыть, осмотреть на наличие визуального износа, заусенцев, забоин. Что можно восстановить, отложить на доработку. Чашки дифференциала промаркированы, разобщать их нельзя, если менять, то – комплектом. Осмотреть зубья всех шестерен на предмет износа. Подшипники и манжеты однозначно заменить новыми.

Произвести сборку узлов, обращая внимание на положение манжет (рабочая кромка должна смотреть в сторону подшипников). Подшипники должны забиваться в стакан до упора, в подшипники полуосей добавить солидол.

Особое внимание уделить регулировке зазоров в зубчатых зацеплениях главной передачи и шестерен полуосей с сателлитами. Люфт валов при их качании не должен превышать 0,3 мм.

Точно это не измерить, но надо стараться, чтобы люфт был минимальным. Если при работе картер будет шуметь – то это причина неправильного зацепления шестерен.

При желании можно проверить зацепление шестерен на пятно контакта. Для этого сегмент шестерни помазать краской, типа сурика, сделать несколько оборотов шестерен и осмотреть положение пятна контакта шестерен.

Пятно должно располагаться посредине длины зуба, ближе к его вершине.

Установить прокладку под крышку картера, саму крышку, собрать на свои места снятые и отремонтированные узлы, заменить масло в гидравлике и картере, промыть трубки датчика блокировки и на этом закончить ремонт. Осталось только опробовать трактор в работе.

https://youtube.com/watch?v=FZMlhVFPa9k%3Ffeature%3Doembed

Если вашего опыта и знаний не хватает для самостоятельного ремонта, вашего трактора или же у вас имеется большой парк тракторной техники, которой необходим ремонт и постоянное сервисное обслуживание, то вы можете обратиться в компании «Трактор Сервис». «Трактор Сервис» осуществляет ремонт и  сервисное обслуживание любой тракторной техники, на территории Москвы и Московской области, опытные мастера, могут гарантировать качественны ремонт, в короткие сроки.

Гидравлическая система автоматической блокировки дифференциала заднего моста трактора МТЗ-80 (МТЗ-82)

Система автоматической блокировки дифференциала (АБД) работает следующим образом.

Рабочая жидкость от сливного трубопровода 6 гидроусилителя, в котором редукционный клапан 11 поддерживает давление 0,8 МПа (8 кгс/см2), поступает к крану датчика блокировки. Дальнейшее движение жидкости зависит от положения крана.

При установке крана 4 в положение «Включено» рабочая жидкость под давлением 0,8МПа поступает в полость А фрикционной муфты, которая блокирует крестовину 13 дифференциала с левой ведущей шестерней 12 конечной передачи.

При повороте направляющих колес трактора на угол более 8° рейка гидроусилителя смещает золотник 3, благодаря этому рабочая полость А муфты сообщается с баком гидроусилителя.

Поэтому давление падает в полости А муфты и дифференциал разблокируется.

При установке крана в положение «Выключено» полость А фрикционной муфты постоянно, независимо от положения золотника, сообщена с баком гидроусилителя и поэтому дифференциал заднего моста трактора разблокирован.

Включение и выключение автоблокировки осуществляется поворотом маховика 8 крана управления.

В положениях «Выключено» и «Включено» кран фиксируется шариком 7, при этом метка 12 на маховичке устанавливается против соответствующей метки на крышке 9 датчика. Блокировку включают только при значительном буксовании задних колес трактора на полевых работах и для преодоления труднопроходимых участков при транспортировке грузов. Работа трактора с постоянно включенной блокировкой дифференциала на твердых почвах и дорогах запрещается. С включенной блокировкой скорость движения трактора при транспортировке грузов не должна превышать10 км/час.

Основные неисправности системы автоматической блокировки дифференциала (АБД)

Основными неисправностями, при которых не работает автоматическая блокировка дифференциала, являются:

Расположение органов управления и приборов тракторов Беларус МТЗ-82.1,
80.1

Органы управления и приборы, расположенные в кабине (унифицированной)
трактора, представлены на рисунках.

Рис.1. Расположение приборов и органов управления

1 – выключатель аварийной сигнализации; 2 – маховичок управления шторкой
водяного радиатора двигателя; 3 – многофункциональный подрулевой
переключатель; 4 – комбинация приборов; 5 – блок контрольных ламп; 6
–тахоспидометр; 7 – место ус-тановки радиоприемника; 8 – дефлекторы; 9 –

рециркуляционные заслонки; 10 – блок клавишных переключателей верхнего
щитка; 11 – плафон кабины с выключателем; 12 – солнцезащитный
козырек; 13, 14, 15 – рукоятки управления выводами распределителя ГНС
(выносными цилиндрами); 16 – рулевое колесо; 17 – пульт управления
тахоспидометром; 18 – выключатель стартера и приборов; 19 – рычаг управления
понижаю-щим редуктором КП; 20 – педаль управления подачей топлива; 21 –
педаль управления правым рабочим тормозом; 22 – соединительная планка
тормозных педалей; 23 – пе-даль управления левым рабочим тормозом; 24
— педаль управления блокировкой дифференциала заднего моста (при
установленном ГОРУ); 25 – рукоятка фиксации угла наклона рулевой
колонки;
26 – рукоятка останова двигателя (красного цвета); 27 – педаль
управления сцеплением; 28 – выключатель стеклоомывателя переднего
стекла; 29 –
рукоятка управления блокировкой дифференциала заднего моста (при
установленном ГУР); 30 – центральный переключатель света.

На тракторах Беларус МТЗ-82-1, 80-1, 82-2 с тент-каркасом или основанием
тента на базе унифицированной кабины позиции 7, 8, 9, 10, 11, 12, 28
отсутствуют.

Рис.2. Расположение органов управления тракторов с тент-каркасом

1 — рычаг стояночного тормоза; 2 — рычаг переключения передач; 3 —
ограничитель хода рычага управления силовым регулятором; 4 — рычаг
управления
подачей топлива; 5 — рычаг управления ВОМ; 6 — рукоятка управления
силовым регулятором (ЗНУ); 7 — выключатель «массы»; 8 — тяга
переключения
диапазонов ходоуменьшителя (если установлен); 9 — рычаг переключения
передач ходоуменьшителя (если установлен); 10 — рукоятка управления
захватами гидрокрюка; 11 — рычаг переключения ВОМ
(независимый/синхронный); 12 — рычаг фиксации механизма навески в
поднятом положении; 13 —
рычаг управления приводом ПВМ.

Выключатели и переключатели щитка приборов

Рис.3. Выключатели и переключатели щитка приборов

1 – многофункциональный подрулевой переключатель; 2 – выключатель
аварийной световой сигнализации; 3 – центральный переключатель света; 4
–
выключатель стеклоомывателя переднего стекла; 5 – выключатель стартера и
приборов.

Выключатель стартера и приборов 5 имеет четыре положения:

— «0» – выключено;
— «I» – включены приборы, блоки контрольных ламп;
— «II» – включен стартер (нефиксированное положение);
— «III» – включен радиоприемник (поворот ключа против часовой стрелки).

Радиоприемник работает только в положениях «I» и «III» выключателя
стартера и приборов.

Подрулевой многофункциональный переключатель 1 обеспечивает включение
указателей поворота, переключение света фар (ближний-дальний),
сигнализацию дальним светом, звуковой сигнал:

— поворотом рычага подрулевого переключателя 1 от себя или на себя
включается правый или левый указатель поворота соответственно. После
поворота
трактора Беларус МТЗ-82.1, 80.1, 82.2 рычаг автоматически возвращается в
исходное положение.

— звуковой сигнал включается при нажатии на рычаг в осевом направлении.
Звуковой сигнал включается в любом положении рычага подрулевого
переключателя 1.

— при включенных дорожных фарах (установка клавиши 3 в положение «III»)
и при установке рычага переключателя 1 вниз включается «дальний свет»,
при
включенных дорожных фарах и при установке рычага переключателя 1 вверх –
«ближний свет».

— при перемещении рычага переключателя 1 из положения «ближний свет»
вверх до упора кратковременно включается «дальний свет» («мигание
дальним
светом», положение нефиксированное) независимо от положения центрального
переключателя света. При отпускании рычага он автоматически
возвращается в положение «ближнего света».

При нажатии на кнопку выключателя аварийной световой сигнализации 2
включается аварийная световая сигнализация. Встроенная в кнопку
контрольная
лампа мигает одновременно с мигающим светом сигнализации. При повторном
нажатии на кнопку 2 аварийная сигнализация отключается.

Центральный переключатель света 3, имеет три положения:

— положение «I» – «выключено» (утоплена верхняя на рисунке часть
клавиши);

— положение «II» – «включены передние и задние габаритные огни,
освещение номерного знака, освещение контрольно-измерительных приборов
на щитке,
а также габаритные огни на прицепной машине» (среднее положение);

— положение «III» – «включены все потребители положения «II» и дорожные
фары» (нижняя на рисунке часть клавиши нажата до упора).

При нажатии на клавишу 4 (нефиксированное положение) включается
стеклоомыватель переднего стекла. При отпускании клавиши 4 –
стеклоомыватель
переднего стекла выключается.

Блок клавишных переключателей верхнего щитка и выключатель
стеклоочистителя заднего стекла

При нажатии на клавишу выключателя 1 включается стеклоочиститель
переднего стекла.

Выключатель имеет три положения:

— «Выключено»;
— «Включена низкая скорость стеклоочистителя»;
— «Включена высокая скорость стеклоочистителя».

При нажатии на клавишу переключателя 2 включается вентиляция воздуха в
кабине трактора Беларус МТЗ 82-1, 80-1.

Переключатель имеет три положения:

— «Выключено»;
— «Включен режим малой подачи воздуха»;
— «Включен режим большой подачи воздуха».

При нажатии на клавишу выключателя 3 включаются две задние рабочие фары
и световой индикатор, встроенный в клавишу.

При нажатии на клавишу выключателя 4 включаются две передние рабочие
фары, и световой индикатор, встроенный в клавишу.

Рис.4. Блок клавишных переключателей верхнего щитка

1 – выключатель стеклоочистителя переднего стекла; 2 – переключатель
вентилятора кабины; 3 – выключатель задних рабочих фар; 4 – выключатель
передних рабочих фар.

Управление отопителем-вентилятором кабины

Рис.5. Элементы управления отопителем-вентилятором кабины

1, 2 – рукоятка крана отопителя; 3 – рециркуляционная заслонка; 4 –
переключатель вентилятора кабины; 5 – дефлектор; 6 – шланг; 7 – хомут; 8
– сливная
пробка.

Отопитель-вентилятор кабины может работать в двух режимах – отопления и
вентиляции.

Для работы отопителя-вентилятора в режиме отопления необходимо выполнить
следующие условия:

— запустите двигатель Беларус МТЗ-82.1, 80.1 и дайте ему поработать на
средних оборотах для прогрева воды до температуры от плюс 70°С до плюс
80°С, после чего откройте кран отопителя. Для этого рукоятку крана 1
необходимо повернуть до упора против часовой стрелки. Если кран
отопителя
установлен снаружи кабины, то необходимо отвернуть рукоятку 2. Затем
увеличьте обороты двигателя и через 1-2 минуты убедитесь в циркуляции
охлаждающей жидкости через радиатор отопителя, приоткрыв сливную пробку
8 сливного крана с правой стороны кабины;

— проверьте, и при необходимости, долейте охлаждающую жидкость в
расширительный бачок до верхней кромки хомута крепления расширительного
бачка.

— включите вентилятор отопителя с помощью переключателя 4, при этом в
течение от одной до пяти минут в кабину должен начать поступать теплый
воздух, что подтверждает исправность системы отопления;

— направьте поток воздуха с помощью дефлекторов 5;

— путем открытия рециркуляционных заслонок 3 можно управлять количеством
свежего воздуха, поступающего в кабину.

Для слива охлаждающей жидкости из системы отопления предусмотрены
сливные пробки 8 с левой и правой сторон кабины.

При установленном кране 1 слив ОЖ из системы отопления производите
следующим образом:

— откройте кран отопителя, для этого рукоятку 1 необходимо повернуть до
упора против часовой стрелки;

— слейте ОЖ в специальную емкость, открыв сливные пробки 8 с левой и
правой сторон кабины;

— затяните пробки 8 и отсоедините шланги 6 с левой и правой сторон
кабины, предварительно ослабив затяжку хомутов 7;

— продуйте систему отопления сжатым воздухом;

— после продувки закройте кран отопителя, повернув рукоятку 1 до упора
по часовой стрелке, соедините шланги 6 и затяните хомуты 7;

При установленном кране 2 слив ОЖ из системы отопления производите
следующим образом:

— закройте кран отопителя, завернув рукоятку 2;

— затяните пробки 8 с левой и правой сторон кабины;

На тракторе Беларус МТЗ-82-1, 80-1 также может быть установлен
вентилятор кабины.

Рис.6. Элементы управления вентилятором кабины

1 – заглушка; 2 – рециркуляционная заслонка; 3 – переключатель
вентилятора кабины; 4 – дефлектор

Для выполнения вентиляции кабины необходимо выполнить следующие
действия:

— включите вентилятор с помощью переключателя 3 и направьте поток
воздуха с помощью дефлекторов 4;

— путем открытия рециркуляционных заслонок 2 можно управлять количеством
свежего воздуха, поступающего в кабину.
