Адаптер для мотоблока нева

Нева является одним из самых популярных производителей мотоблоков на постсоветском пространстве. Адаптер к подобным мотоблокам можно без особых проблем купить в магазине: фирменном или обычном строительном. Но есть и способы проще, а именно изготовление такого адаптера своими руками.

Адаптер для мотоблока Нева 4х4 приставляет довольно простую конструкцию:

• Рама устройства, на которую устанавливается всё оборудование.
• Сидение для водителя.
• Колёса и ступицы.
• Механизм для соединения адаптера и мотоблока.

Другими словами, адаптер выглядит как присоединяемая тележка с сидением. Мотоблоки могут быть и других производителей, таких как Кентавр, Зирка, Кроссер, МТЗ, Викинг, Салют и другие. Они все подойдут для подобного адаптера. Розниться может только механизм сцепки двух устройств.

Некоторые адаптеры оборудуют дополнительными отделами для хранения груза, или подъёмными рычагами. В основном к устройству, кроме его непосредственной сцепки с мотоблоком, можно прицепить и дополнительное навесное оборудование, например, сеялку, культиватор, копалку для картошки, плуг, борону и другие устройства.

Колёса необходимо монтировать на довольно прочную ось, чтобы была возможность двигаться по сложным участкам дороги и поля.

Такое приспособление для мотоблока Нева своими руками можно сделать по чертежам, которые все между собой достаточно похожи. Но всё же есть в адаптере для Невы свои конструктивные особенности.

В основном заводские модели имеются в следующей комплектации:

• задние адаптеры с рулевым управлением;
• переднее расположение адаптера;
• полноприводные модели.

С помощью такого устройства можно существенно увеличить комфорт водителя при движении и не только. Это позволяет избежать больших трудозатрат ещё до начала работы, не говоря уже о самом процессе вспашки. Достаточно просто сесть на удобное сидение и выполнять простую мануальную работу. Тем более что конструкция этих агрегатов несложная и сделать их может каждый.

Единственным особым умением является опыт работы со сваркой. Хотя даже с общим пониманием сути работы можно сделать адаптер самостоятельно. И цена подобного изделия будет небольшая.

nasotke.pro

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

1. два колеса;
2. уголок, лист и трубы стальные;
3. сварочный аппарат;
4. мягкое сидение;
5. орудия для садово-огородных работ;
6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора.Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

• 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
• 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
• 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
• 5. Установка дополнительных навесных приспособлений (орудий труда).
• 6. Проверка работоспособности готового мини-трактора.
• 7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как:плуг;выкапыватель картофеля;окучиватели;борона;скребок для уборки снега и пр.

Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

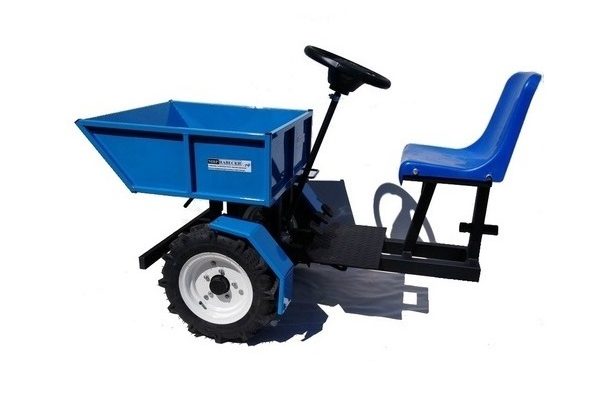

Адаптер передний апм-16 с кузовом для мб

Адаптеры для мотоблоков — впечатления

Алгоритм действий для создания адаптера для мотоблока

Переходим к изготовлению адаптера к мотоблоку. Для начала вам нужны чертежи, согласно которым будет производиться изготовление всех частей и их крепление.

Вы можете сделать чертеж самостоятельно, если владеете соответствующими навыками. Если же боитесь допустить ошибку в расчетах — поищите чертежи в сети Интернет или на специализированных сайтах. К примеру, по данной схеме можно сделать самый простой адаптер для мотоблока.

Важно!Перед началом работы по чертежам обязательно проверьте соответствие цифр и размеров.

Для создания адаптера рулевого для мотоблока нужна рама с вилкой и втулкой. Это поможет вам поворачивать мотоблок с помощью руля.

Переходим к сборке мини-трактора своими руками.

Этап 1. Все начинается с изготовления рамы. Сделать ее можно из нарезанных кусков металла нужной длины. Металл можно разрезать болгаркой и скрепить элементы болтами или электросваркой.

Этап 2. После рамы делаем ходовую часть. Если двигатель вашего мотоблока находится спереди, значит, ширину колеи нужно обусловливать базовыми колесами. Задние крепятся к раме с помощью оси. Сделать ее можно из куска трубы нужной ширины.

Если двигатель вашего мотоблока расположен сзади, то ширина колеи должна быть больше, иначе мини-трактор не сможет нормально балансировать во время работы. В данной ситуации базовые колеса мотоблока лучше снять и установить на более широкий мост.

Этап 3. Для того чтобы сделать руль к мотоблоку, не обязательно снимать дополнительно рукояти у мотоцикла или автомобиля.

Достаточно использовать рукояти от мотоблока. Таким образом, вы сможете управлять мини-трактором рулем, который с виду напоминает мотоциклетный.

Однако вы не сможете нормально сдавать заднюю. Поэтому, лучше будет установить рулевую колонку на мини-трактор.

Этап 4. При использовании цельнометаллической рамы, рулевое управление будет интегрироваться на переднюю ось мотоблока.

Можно сделать шарнирно-сочлененную раму, тогда рулевая колона будет поворачивать на переднюю полураму полностью. Для этого вам понадобиться приварить к передней полураме зубчатую шестерню. Другую шестерню устанавливают на рулевую колонку.

Этап 5. Сидение, которое предварительно можно снять с легкового автомобиля, следует приварить к раме салазки. Оно должно регулироваться, особенно при управлении передним адаптером, который крепится к мотоблоку.

Этап 6. Если вы планируете использовать мини-трактор для работы с культиваторами и плугами, то вам нужно дополнительно приварить кронштейн. Для работы с навесным оборудованием следует установить дополнительную гидравлическую систему. Насос можно запросто снять с сельскохозяйственной техники.

Для работы с полуприцепами вам понадобиться приварить фаркоп от легкового автомобиля к задней части рамы.

Этап 7. Сцепку для мотоблока можно сделать своими руками, мы даже предоставим вам нужные чертежи, дабы облегчить работу.

Для того чтобы сделать П-образную сцепку, вам понадобиться металлический швеллер правильного размера и толщины. Крепят сцепку под рулевую колонку мотоблока.

Следуя нашим чертежам, вы сможете просверлить отверстия в определенных местах. Через них и будут крепиться штырь и кронштейн.

Важно!Все детали должны быть сделаны из высокопрочной и качественной стали.

Передний адаптер на мотоблок Нева завершен. После сборки вам необходимо смазать мини-трактор и опробовать. После этого подготовку адаптера можно считать оконченной, и вы сможете спокойно работать на мотоблоке.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Нет

83 раза ужепомогла

Заводские варианты прицепов

В настоящее время все больше производителей выпускают в промышленных масштабах прицепы различного назначения:

Рисунок 3. Схема конструирования и крепления колес.

1. «Булат ПМБ-1», производства Украины, имеет размеры борта 1100х1300 мм. Его грузоподъемность составляет 350 кг. Оснащен литыми колесами.
2. Украинские производители выпускают и прицеп марки «Мотор СИЧ АД-2В». Это грузовое приспособление размерами 1200х1300 мм грузоподъемностью 350 кг на литых колесах.
3. «Булат ПМБ-1У» тоже производят украинские специалисты. Это самосвал с кузовом размером 1100х1400 мм. Его грузоподъемность — 450 кг. Колеса в комплект не входят.
4. Украинский прицеп без колес «Булат ПМБ-2У» является самосвалом с размерами кузова 1300х1700 мм. Грузоподъемность кузова — 550 кг.
5. «Мотор СИЧ ТС-1» с Украины имеет кузов-самосвал размерами 1200х1300 мм, грузоподъемность 350 кг, колеса в комплекте.
6. Российский агрегат «Мобил К ТПМ-350-1» оснащен кузовом-самосвалом размерами 1000х1300 мм. Его грузоподъемность — 350 кг. Сделан из оцинкованного железа, оснащен колесами.
7. Китайский самосвал «PRORAB ТТ-502» грузоподъемностью 380 кг имеет кузов 1100х1500 мм и литые колеса.
8. Российский «КАДВИ ПМ-04» — прицеп бортового типа. Кузов 1150х1200 мм имеет грузоподъемность 500 кг, поставлен на пневмоколеса.
9. «КАДВИ АМПК-500» с полным приводом — это прицеп с бортовым кузовом размерами 1100х1100 мм. Его грузоподъемность — 500 кг. Колеса идут в комплекте. Производство России.
10. «Grillo G55-107» — это аппарат совместного производства России и Италии. Бортовой вариант с кузовом 1250-1400 мм. Грузоподъемность — 350 кг. Оснащен колесами.
11. «Беларус МТЗ-750» производства Белоруссии — это бортовой вариант с кузовом 1200х1650 мм. Его грузоподъемность составляет 750 кг. Оснащен колесами.

Некоторые производители известных мотоблоков предлагают приобрести готовые наборы для переоборудования. Для изготовления мини-трактора они выпускают комплекты, в которые входят:

• рама несущая;
• защитный кожух для ремней;
• крылья;
• тормозной цилиндр с бачком;
• рычаги, которые блокируют полуоси;
• тормозной барабан;
• опорный диск;
• рулевая колонка;
• серьга.

Подобные комплекты выпускаются украинскими и китайскими производителями. Из них можно собрать мини-трактор вдвое дешевле, чем купить его в готовом виде.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера. Важно строго следовать описанному алгоритму.

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

1. К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
2. Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
3. К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
4. Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
5. Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

1. Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
2. Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
3. Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

1. Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
2. Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
3. Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

1. Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
2. Создаётся прочный упор из стали;
3. В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
4. Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

• болгарка;
• сварочный аппарат;
• электродрель;
• тяжелый молоток;
• наковальня;
• профильная стальная труба 20х40 мм;
• арматура 12 мм;
• жесть (лучше нержавеющая);
• штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

1. Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
2. Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
3. Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
4. К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
5. Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Рекомендации по эксплуатации

Вне зависимости от типа собранного и соединенного изделия, начинать работу с ним нужно с учета правил техники безопасности. Перед тем как завести двигатель, нужно провести визуальный осмотр оборудования на предмет исключения видимых повреждений и неисправностей. Нельзя добавлять топливо в топливный бак, когда включен двигатель.

Если при включении слышится посторонний нехарактерный шум, нужно остановить двигатель и выявить причину неполадки.

Нельзя пользоваться бензином несоответствующих марок либо топливом, смешанным с маслом и иными примесями. Перед каждым запуском нужно контролировать уровень масла, поскольку именно это нередко является причиной остановки двигателя.

С целью продления срока службы мототехники новое изделие нужно подвергнуть обкатке. Она будет способствовать безотказности функционирования мотоблока.

В процессе нее обычно происходит проработка рабочих поверхностей деталей. Продолжительность обкатки, как правило, разнится у изделий разных марок и модификаций. У некоторых разновидностей она может составлять до 20 часов и более. В это время не стоит нагружать технику в максимальном объеме.

Одной из рекомендаций является замена масла по прошествии первых пяти часов работы. Что касается прогревания двигателя, то делать это нужно на средних оборотах без нагрузки примерно три минуты.

Исходя из модификации мотоблока, первые часы его работы нужно эксплуатировать агрегат на первой передаче (при среднем положении рычага газа). Важно стараться избегать не только максимальных, но и минимальных оборотов. По окончании использования техники нужно проверить затяжку резьбовых соединений.

Что касается обрабатываемой почвы, в первые часы лучше обрабатывать несложный грунт. Кроме того, нужно учесть, что на каменистой и глинистой почве обкатку не делают.

Перед работой нужно осмотреть участок и убрать камни, а также крупный мусор. В целом же, работая с мототехникой, нужно постоянно следить за поддержанием ее чистоты, проверять прочность крепления доступных элементов адаптера и мотоблока, в том числе и навесного оборудования.

Нельзя забывать подтягивать ослабление креплений. Нужно помнить и о своевременном техническом обслуживании.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.
