Органы управления: на что стоит обратить внимание

Органы управления играют важную роль в том, из чего состоит мотоблок. С их помощью запускают аппарат в действие, управляют его скоростью движения, выполняют маневры. Система управления включает в себя:

1. Рулевую колонку. Причем рукоятки регулируются, как по высоте, так и двигаются вправо-влево.
2. Всевозможные рычаги (переключения скорости, управления сцеплением, подачи газа, экстренного торможения и т.д.)
3. Ручной пуск или замок электростартера.

Все эти механизмы в совокупности обеспечивают функционирование машины. Поскольку сиденья для пользователя в ней нет, то все эти рычаги нажимаются и переключаются при помощи рук. Они размещены на уровне пояса, сконцентрированы на рулевой штанге. Справа – газ и тормоз, а слева – сцепление, дифференциал и аварийная остановка. А также – рычаги переключения скоростей.

Такие элементы управления, как открытие-закрытие воздушной заслонки карбюратора и задействование вала отбора мощности, могут быть как на руле, так и непосредственно на этих механизмах.

Теперь имея представления о том, как работают основные узлы агрегата, и для чего они нужны, вы обеспечите себе максимально комфортную работу с этой техникой. Без поломок и ненужных ремонтов.

Быстрый переход

КультиваторКрот

Тарпан

Другой современный культиватор с горизонтальным валом

Мотоблок

Нева

С иностранным двигателем (Lifan, Subaru, Briggs & Stratton, Kasei)

С российским (советским) двигателем

Каскад

С иностранным двигателем (Briggs & Stratton, Honda, Lifan) — тоже самое как у Невы с иностранным двигателем

С российским (советским) двигателем — тоже самое как у Невы с отечественным двигателем

Луч с российским (советским) двигателем — тоже самое как у Невы с отечественным двигателем

Ока с иностранным двигателем (Lifan, Robin Subaru, Honda, Briggs & Stratton) — тоже самое как у Невы с иностранным двигателем

Урал

МТЗ (советский двигатель)

Агро (Агрос)

Другой современный мотоблок

Ременное сцепление (цепной редуктор)

Дисковое сцепление (шестеренчатый редуктор)

Видео по теме: как выбрать бензиновый двигатель: 5 советов

Публикации по теме

Характеристики самых мощных мотоблоков
Характеристики самых мощных мотоблоков
Возможности и преимущества эксплуатации мотоблоков с двигателем «Хонда»
Правила выбора и установки двигателя для мотоблока Крот

Выбор двигателя на культиватор

В отличие от мотоблоков, которые могут использоваться вместе с активной навеской — мотокультиваторы используются только для культивации земли. Обычно у них нет колес.

Двигатели к мотоблоку урал: умз-5б

Карбюраторные двигатели Ульяновского моторного завода УМЗ-5 в моделях УМЗ-5Б и УМЗ-5ДУ-Б, которые устанавливались на сельскохозяйственный агрегат УМБ-К «Урал», 4х-тактные одноцилиндровые. Работают на бензине с минимальным октановым числом и имеют систему воздушного принудительного охлаждения. Имеют мощность 4,5 л. с., число оборотов коленвала в минуту – 2000 (при номинальной мощности).

УМЗ-5Б имеет 2х-ступенчатый передаточный редуктор, тогда как в устройстве УМЗ-5ДУ-Б редуктор одноступенчатый – в этом их главное отличие. Схема редуктора представлена ниже.

Руководство по эксплуатации и инструкция по ремонту данных моторов советского производства включают в себя:

• рекомендации по уходу за двигателем (какое масло заливать и как его менять, как очищать топливный бак, как менять запчасти);
• порядок действий при возникновении неисправностей;
• алгоритм действий для правильной настройки карбюратора ДВС.

От правильной регулировки такого важнейшего узла двигателя внутреннего сгорания, как карбюратор, будет зависеть корректная работа всей системы.

1. Сначала обязательно прогреть мотор, и на минимальных оборотах необходимо закрутить винт холостого хода до упора, а затем немного выкрутить, примерно на 2,5 оборота.
2. Далее нужно закрыть дроссельную заслонку и, вращая винт-ограничитель, установить меньший угол ее открытия, при котором мотор работает ровно и без перебоев.
3. Необходимо «поймать» момент, когда ДВС достигнет максимального значения оборотов, вкручивая и выкручивая винт холостого хода.
4. Теперь винт, который регулирует открытие заслонки, опять выставляется так, чтобы угол ее открытия был минимальным при условии ровной работы мотора.
5. В случае повышения оборотов, пункты 3 и 4 необходимо продолжать до тех пор, пока не будет увеличения числа вращения двигателя.

Двигатель на мотоблок агро (агрос)

Еще один когда-то популярный мотоблок с российским двигателем, который был снят с производства. Но это решаемая проблема.

Для того, чтобы подобрать новый двигатель мотоблок Агро нужно:

• Купить специальный Переходник к мотоблоку Агро (Агрос) для установки современного двигателя
• Выбрать один из подходящих (с переходником) двигателей по в этой группе

И все, можно ставить. Вместе с двигателем приедет инструкция по установке, там ничего сложного.

Ответы на распространенные вопросы:

1. С двигатлелем на 9 лс (Lifan 177F) пойдет? Очень часто на российском рынке двигатели на 9 лс идут с нестандартной разболтовкой на крышке под мотоблок Угра. Такой двигатель просто так на переходник не встанет. А вот если у вас вариант двигателя со стандартной разболтовкой — то он подойдет. Как понять какой фланец? Проще купить двигатель на 13-15 лс, они чуть-чуть дороже 9 лошадных.
2. А что так дорого? Переходники на Агро выпускает под заказ буквально одно небольшое предприятие по всей России (так же, как и на МТЗ).

Двигатель на мотоблок мтз (советский двигатель)

Мотоблоки МТЗ производятся в Белоруссии и поныне. Но современные мотоблоки МТЗ имеют несколько другое строение, нежели советские — а самое главное выпускаются только с иностранными двигателями (в основном Honda и Weima).

Для самых распространенных моделей мотоблоков МТЗ (МТЗ-05, МТЗ-06 и МТЗ-012) существует специальный переходник:

• Переходник к мотоблоку МТЗ (Беларус) для установки современного двигателя

Вместе с этим переходником вам подойдет любой современный двигатель по типу Lifan/Honda с 25 мм валом и нужным фланцем. Посмотреть все подходящие двигатели у нас можно здесь.

Ответы на распространенные вопросы:

1. С двигатлелем на 9 лс (Lifan 177F) пойдет? Очень часто на российском рынке двигатели на 9 лс идут с нестандартной разболтовкой на крышке под мотоблок Угра. Такой двигатель просто так на переходник не встанет. А вот если у вас вариант двигателя со стандартной разболтовкой — то он подойдет. Как понять какой фланец? Проще купить двигатель на 13-15 лс, они чуть-чуть дороже 9 лошадных.
2. А что так дорого? Переходники на МТЗ выпускает под заказ буквально одно небольшое предприятие по всей России.

Двигатель на мотоблок с правым вращением вала — магазин стабилизаторов напряжения ток-про

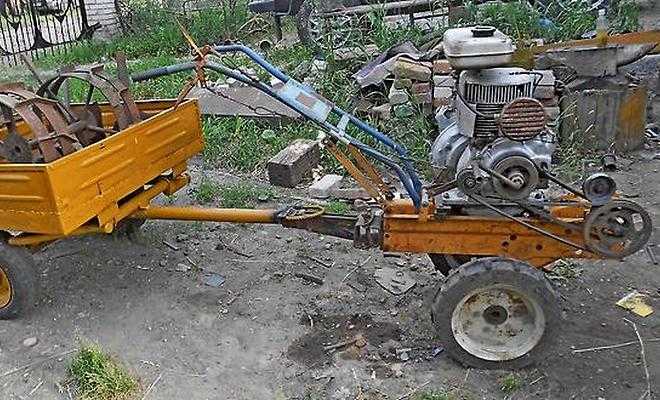

Двигатель на мотоблок урал

Мотоблоки Урал получили относительное распространение во времена СССР, но давно уже не производятся — как и родные двигатели для них.

Основная проблема установки современного двигателя на Урал в том, что мотоблок был спроектирован для двигателя с правым вращением вала, в то время как все современные двигатели идут с левым вращением (против часовой стрелки).

Единственным решением является редуктор обратного вращения вала. Этот редуктор очень редкий, и сложно устанавливается — нужно разобрать его и собрать еще раз поверх двигателя. Результатом является двигатель с правым вращением вала.

Подобные сборки делаются очень малыми сериями и продаются буквально в нескольких магазинах по всей России, в том числе и в нашем магазине:

• Двигатель Lifan 170F-T Урал (8 лс, профессиональный, с редуктором обратного вращения)

Так как редуктор обратного вращения стоит очень дорого, а устанавливается тяжело — то нет смысла ставить поверх дешевого двигателя. Общую стоимость сборки вы сократите хорошо если на 20%, а вот прослужит сборка на основе дешевого двигателя в 2-3 раза меньше, чем на основе Lifan 170F-T.

Поэтому сборка на основе професиионального двигателя Lifan 170F-T (8 лс) получится выгоднее всего в пересчете на один час жизни.

Ответы на распространенные вопросы:

1. А что так дорого? Редуктора обратного вращения стоит очень дорого.
2. И что, берут? Да он же стоит как самый дешевый мотоблок! Да, берут и для многих это хороший выбор. Мотоблок, который вы купите за эти деньги прослужит куда меньше Урала с двигателем Lifan 170F-T Урал.
3. А старый шкив подойдет? Нет, к сожалению нет. У редуктора обратного вращения диаметр выходного вала — 15 мм.
4. А новый шкив можно сразу купить? К сожалению опять же нет, шкивы на 15 мм массово не производят, проще всего заказать у токаря.

Двигатель на мотокультиватор крот

Мотокультиватор Крот выпускался в СССР, но теперь ни сам культиватор Крот, ни двигатели на него не производятся. Но это не проблема.

Для Крота вам будет нужен:

1. Современный двигатель по типу Лифан/Хонда с валом 19.05 или 20 мм
2. Специальный новый шкив для Крота под вал нового двигателя (для 19.05 мм и для 20 мм)
3. Новый ремень А750

Ответы на распространенные вопросы:

1. Какой мощности брать новый двигатель? Вам подойдет двигатель до 8 лс с 19.05 или 20 мм валом. Но мы бы советовали остановиться на 6.5 лс, мощнее — не нужно.
2. А старый шкив не подойдет? Нет, он был под другой диаметр вала.
3. Почему шкив двухручейковый? Есть модели Крота с задней скоростью, поэтому специальные шкивы для Крота всегда делаются на 2 ручья.
4. Хочу взять двигатель на 3 или 4 лс. Двигатели на 3 или 4 лс существуют в природе, но являются нестандартными. А поэтому будут стоить дороже широко распространенных 6.5 лошадных двигателей. Лучше возьмите на 6.5 лс.

Советы:

1. Лучше берите сразу 4-6 ремней. Они стоят дешево, но продаются не в каждом магазине.
2. На ютубе много инструкций по переделке Крота на новый двигатель. Например, вот и вот.

Двигатель на мотокультиватор тарпан

Культиватор Тарпан производится уже более 20 лет. Самая распространенная вариация — Тарпан-03 с двигателем Briggs&Stratton, но встречаются и варианты с дешевыми двигателями (Champion, Weima). Необычной конструктивной особенностью Тарпана является вертикальный двигатель, как у газонокосилок.

К сожалению вертикальные двигатели значительно меньше распространены, чем горизонтальные и стоят дороже.

Если у вас Тарпан-03 с двигателем Briggs&Stratton, то вам нужен двигатель с 22 мм валом с длинной вала 71 мм (длинной от юбки — 51 мм):

1. Двигатель Loncin LC1P70FA (5 лс) встанет без переделок
2. Для двигателя Lifan 1P70FV-B (6 лс) придется немного подрезать вал

Если у вас мотокультиватор Тарпан другой модели или с другим двигателем, то:

1. Вам нужно будет измерить длину вала и диаметр старого двигателя. Диаметр будет или 22 или 25.4 мм.
2. Подобрать двигатель с аналогичными параметрами вот по этой ссылке

Ответы на распространенные вопросы:

1. А что так дорого? Вертикальные двигатели у всех производителей стоят примерно в 2 раза дороже горизонтальных аналогичной мощности. Мы ничего не можем с этим поделать.

Другой современный культиватор с горизонтальным валом

Конкретный производитель культиватора не играет никакой роли. У них всех будет стоить копия двигателя Хонда, а все подобные культиваторы — или сделаны в Китае или из китайских компонентов.

И так как это стандартизированное производство, то подобрать двигатель на такой культиватор будет легко:

1. Нужно измерить диаметр вала на старом двигателе. Там будет или 19.05 или 20 мм, скорее всего 19.05 мм.
2. Переходите по ссылке и смотрите двигатель до 8 лс с аналогичным диаметром вала (19.05 или 20 мм).
3. Если у вас раньше стоял двигатель с 19.05 мм валом, но вы хотите купить двигатель с 20 мм валом — то можно просто расточить старый шкив до 20 мм.

Ответы на распространенные вопросы:

1. А новый двигатель встанет на те же крепления? Да
2. У меня раньше стоял двигатель на 3-5 лс, можно поставить такой же? Двигатели на 3, 4 и 5 лс существуют в природе, но являются нестандартными. А поэтому будут стоить дороже широко распространенных 6.5 лошадных двигателей. Лучше возьмите на 6.5 лс.

Другой современный мотоблок

На данный момент на рынке существуют сотни различных брендов мотоблоков — от лидеров рынка вроде Brait, Patriot и Chamption до малоизвестных брендов, которые канули в лету так же быстро, как и появились. Но тут нет поводов для переживаний!

Все эти компании или заказывают производство напрямую из Китая или привозят отдельно двигатели и редукторы, а собирают мотоблок в России. Так или иначе, структурно китайские мотоблоки полностью идентичные, независимо от производителя.

Высокий уровень стандартизации привел к тому, что подобрать новый двигатель на мотоблок совсем нетрудно, независимо от бренда мотоблока.

Можно разделить все китайские мотоблоки на две основные группы:

1. С ременной передачей (цепным редуктором)
2. С дисковой передачей (с шестеренчатым редуктором)

https://www.youtube.com/watch?v=NC1ES9vYo20

Основным видимым отличием является расположение двигателя.

У ременных мотоблоков двигатель расположен как бы «сбоку». В одну сторону выходит шпоночный вал, на который одевается шкив:

Ременными являются такие мотоблок как Brait BR-80, Нева, Patriot Калуга.

У мотоблоков с дисковым сцеплением двигатель расположен фронтальной стороной вперед:

Дисковыми являются такие мотоблоки как Brait BR-105, Patriot Nevada и Huter GMC-9.0

Инструкция по эксплуатации и обслуживанию

При правильной эксплуатации и обслуживании оборудования оно сможет проработать в течение длительного периода. Инструкция по эксплуатации выглядит следующим образом:

• Проводится сборка и установка оборудования, подключение всех элементов.
• Двигатели поставляются в продажу сухими. Этот момент определяет то, что нужно приобрести подходящее смазывающее вещество и залить его в конструкцию. Некоторые модели работают с топливной смесью, в состав которой включается масло.
• Первый старт нужно проводить аккуратно. Для этого выбирается холостой режим, двигатель прогревается в течение нескольких минут.
• После работы первых 20 минут рекомендуется провести сливание старого масла, после чего заливается новое. Это связано с тем, что на момент притирки основных элементов в смазывающее вещество может попасть металлическая стружка.
• Первые несколько часов рекомендуется использовать культиватор на 2/3 мощности. Это позволит исключить вероятность появления различных неисправностей.
• Первое время рекомендуется наблюдать за температурой двигателя, т.к. есть вероятность его перегрева.
• При нестабильной работе мотора нужно остановить мотоблок, после чего найти причину появления проблемы.
• После эксплуатации оборудования следует провести очистку поверхности от различных загрязняющих элементов. Кроме этого, проводится проверка состояния всех основных элементов, т.к. в дальнейшем эксплуатация с неисправностями не допускается.

Обслуживание предусматривает своевременную замену масла. При этом нужно периодически добавлять смазывающее вещество в редуктор.

Как установить двигатель lifan на мотоблок

Каждой модели и классу мотоблока соответствует свой двигатель. Рассмотрим на таких примерах:

1. Мотоблоку Угра НМБ-1Н7 с двигателем Lifan по техническим характеристикам соответствует версия 168F-2А.
2. Мотоблоку Салют 100 — версия 168F-2В.
3. Угра НМБ-1Н14 среднего класса — мотор Lifan 177F с мощностью 9 л. с.
4. Техника Агат с двигателем Лифан может комплектоваться моделями 168F-2 и Lifan 177F.
5. Ока с двигателем Lifan 177F при агрегатировании с навесным оборудованием будет работать лучше и эффективнее. Модель 168F-2 мощностью 6,5 л. с. также подходит для мотоблока Ока МБ-1Д1М10С с двигателем Lifan

Двигатель можно установить на мотоблоки Урал, Ока, Нева по такому алгоритму действий:

1. Снимите защитный кожух со старого двигателя, ремни, шкив, открутив при этом болты.
2. Извлеките фильтр очистки воздуха для отсоединения тросика газа.
3. Снимите двигатель с рамы мотоблока.
4. Установите мотор. При необходимости устанавливается переходная площадка.
5. На вал прикрепляют шкив, натягивают ремень для лучшей работы гусеницы, регулируя положение мотора.
6. Закрепляют переходную площадку и двигатель.

Пользователь при установке мотора должен позаботиться об оборудовании для монтажа.

Критерии выбора

При выборе двигателя для мотоблока стоит обратить внимание на несколько характеристик. Для начала необходимо определиться с типом двигателя.

В мотоблоках используются и бензиновые, и дизельные агрегаты. В таблице приведены их преимущества:

Второй критерий при выборе китайского мотора – мощность:

• на легкий мотоблок будет достаточно установить прибор мощностью до 4 л. с.;
• средние требуют двигателя с 4–7 л. с.;
• для тяжелых мотоблоков требуется установка агрегата мощностью 7 л. с. и более.

А также необходимо обратить внимание на следующие характеристики:

• Выход коленвала. Самые распространенные – под шпонку, часто используемые – со шлицевым выходом. Реже применяется конический вылет вала.
• Датчик уровня масла. Он позволит предотвратить поломку прибора.
• Наличие электростартера – оно существенно облегчит запуск мотора, если речь идет о бензиновых агрегатах. Дизельные моторы более приспособлены для запуска вручную.
• Воздушный фильтр. Он бывает с масляной ванной и двойной очистки.
• Моторесурс. Рекомендуются модели, где этот критерий достигает 3000 моточасов и больше.

Мотоблок каскад

При установке импортного двигателя Лифан на отечественный необходимы такие дополнительные детали:

• шкив;
• переходная площадка;
• переходная шайба;
• тросик газа;
• болт коленвала;
• крепежные детали.

Крепежные отверстия на раме не совпадают. С этой целью приобретается переходная площадка.

Каскад комплектуется отечественным двигателем ДМ-68 с мощностью 6 л. с. При замене мотора на Lifan выбирают модель 168F-2.

Мотоблок крот

При установке двигателя Лифан на , укомплектованного старым отечественным двигателем, при замене необходимо наличие установочных комплектов, в состав которых входят такие элементы, как:

• шкив;
• переходная шайба;
• тросик газа;
• болт коленвала.

Если на мотоблоке стоял импортный мотор, то для установки достаточно только самого двигателя Лифан с диаметром выходного вала 20 мм.

Мотоблок нева (с иностранным двигателем)

Раньше мотоблоки Нева комплектовались российскими двигателями, но примерно 10 лет назад завод Красный Октябрь перешел полностью на иностранные двигатели — Lifan, Subaru, Briggs & Stratton, Kasei.

Для замены современного двигателя на мотоблоке Нева нужно:

1. Измерить вал на старом двигателе (19.05, 20 или 25 мм)
2. Взять новый двигатель с аналогичным диаметром вала (19.05, 20 или 25 мм)

Подсказка:

Если у вас стоял двигатель с 19.05 мм валом, а вы хотите взять новый с 20 мм валом или наоборот, то:

1. Берете новый двигатель с нужным валом
2. Покупаете новый шкив на размер вала нового двигателя (шкив на 19.05 мм, шкив на 20 мм)

Так же покупка нового шкива — хороший вариант, если нет возможности измерить диаметр вала на старом двигателе.

Ответы на распространенные вопросы:

1. А крепления от старого двигателя подойдут? Да, подойдут
2. У меня стоял слабый двигатель, хочу поставить мощнее. Если вы хотите простой вариант без переделок, то лучше всего взять Lifan 170F-T (8 л) — это самый мощный двигатель Lifan с 20 мм валом.
3. У меня стоял слабый двигатель, хочу поставить значительно более мощный двигатель (13 лс, например). В этом случае помимо покупки нового шкива вам придет еще и переделывать посадочное место двигателя. Занятие не очень простое, да и редуктор получит нагрузки, для которых он не был спроектирован.

Мотоблок нева с российским (советским) двигателем

Российские двигатели для мотоблока Нева уже давно не производятся, однако на рынке еще очень много подобных мотоблоков. И так как новый российский двигатель вы уже нигде не купите — все покупают современный двигатель и специальный установочный комплект.

Порядок действий:

1. Выбираем новый современный двигатель с 19.05, 20 мм или 25 мм валом (если у вас стоял маломощный отечественный двигатель, то рекомендуем остановиться на варинтах с 19.05 или 20 мм валом).
2. Берем специальный установочный комплект с аналогичным валом (на 19.05 мм, 20 мм или 25 мм вал)

Ответы на распространенные вопросы:

1. Что входит в установочный комплект? Переходная платформа, шкив, успокоитель, крепления.
2. А ставить сложно? С установочным комплектом — нет. Так же на Ютубе много инструкций по установке.
3. А просто новый шкив купить можно? Можно, но сэкономите вы на этом мало, а время потратите.

Неисправности двигателя и их устранение

К основным неисправностям относят неполадки при запуске и в процессе работы.

В первом случае причинами могут являться:

• сбои в системе зажигания. Нужно почистить свечи, промыть и высушить;
• подсасывается воздух через неплотные соединения карбюратора. Необходимо подтянуть болты свечи;
• воздушная заслонка закрывается не до конца. Следует улучшить движение заслонки.

Отличия

Востребованный среди дачников, фермеров мотоблок Нева МБ 1 не сложен в работе, а также в техобслуживании. Благодаря компактности, небольшому весу с/х техника отличается маневренностью и за счёт крупных пневмоколес максимальной проходимостью. В с/х мотоблочные агрегаты Нева МБ 1 применяют для:

1. Вспахивания.
2. Взрыхления.
3. Боронования.
4. Окучивания.
5. Высадки клубней.
6. Сборки урожая.

Если будет желание на модель можно поставить маленький прицеп, позволяющий перевозить даже полтонны груза. Такой универсальности технике удалось достичь из-за высокой мощности, выносливости мотора. Модель укомплектована различными движками – всё зависит от года изготовления, назначения мотоблочного оборудования.

Обратите внимание!

В стандартной комплектации с/х агрегата включен силовой мотор на бензине модель ДМ-1. Это мощный 4-тактный ДВС с выходным валом 25 мм, который вращается против стрелки часов.

Двигатель состоит из 1 цилиндра из хрома, диаметр которого 76 мм. Диапазон поршневого хода 70 мм. Двигатель для мотоблока Нева МБ 1 укомплектован поплавковым прямоточным карбюратором, необходимым для насыщения топлива воздухом, стабилизации частоты вращения коленвала мотора в разных рабочих режимах. Для очищения засасываемого кислорода в комплектации техустройства присутствует воздушный фильтрующий элемент из поролона.

Мотор к мотоблоку Нева включается при помощи встраиваемого ручного стартёра. Предусмотрено электрозажигание. Для нормализации рабочего температурного режима в мотоблочном оборудовании присутствует система охлаждения воздуха, которая засасывает кислород благодаря функционированию центробежных сил. Тех. характеристики мотора ДМ-1 следующие:

1. Объём – 316 куб/см.
2. Мощь – 5 л/с.
3. Скоростного режима вращения – 3 тысячи об/мин.
4. Крутящий момент – 13,8 Нм.
5. Бак на 4 литра топлива.
6. Картер масла на 1,3 литра.
7. Расходование горючего под средними нагрузками – 2 л/ч.

Мотор компактный. Длина двигателя составляет 400, ширина – 450 и высота – 470 мм. Масса – 28 кг.

Мотоблочный агрегат МБ 2 – это модернизированная модель мотоблока МБ 1. Он вышел ещё более надёжным, прочным. При этом изготовителю удалось сократить расходование заправляемого топлива при эксплуатации мотоблочного агрегата при максимуме по нагрузке.

Как и модель МБ 1, лучшая версия МБ 2 укомплектована разными 1-цилиндровыми 4-тактными моторами с карбюраторами и ручным запуском, убирающимся шнурком. В каждом силовом устройстве система воздухоохлаждения, которая работает под воздействием центробежных сил.

Двигатель для мотоблока Нева МБ-2 монтируется к силовой раме на усиленные крепежи. За передачу создаваемого движком вращения на редуктор или подвесное оборудование в заводской модели двигателя отвечает трехручьевой шкив. Для нормальной работы оборотов мотора при стартовом пуске в устройстве с/х мотоблока присутствует заслонка воздуха. Модель мотоблока Нева МБ 2 – машина МБ 2К, обладает мотором от – ДВС ДМ 1К.

На заметку!

Базовый коленчатый вал этого сельхозагрегата расположен по горизонтали, а заводские клапаны – сверху двигателя. Рабочий объём ДВС 317 куб. см, а его предельная мощь – 6,5 л. с.

Каждый движок для мотоблока Нева МБ 2 соответствует определенным параметрам. Это присутствия:

1. Шарикоподшипника, встраиваемого в базовых опорах коленвала – он необходим для стабилизации вибрационной нагрузки двигателя и его наиболее плавного функционирования под высочайшими нагрузками.
2. Базового автомата-декомпрессора.
3. Блока из алюминия пригодной для ремонта штатной гильзы из чугуна – это позволяет увеличить сроки работы гильзы.
4. Надежного воздушного фильтрующего элемента из поролона, с 2 уровнями очищения.
5. Пониженного уровня шума и скромного расходования горючего – этого получилось достичь благодаря расположению клапанов вверху мотора.
6. Модернизированной системы зажигания, дающей возможность без проблем пустить двигатель при сложной погоде.

Ещё важнейшая особенность моторов – это их фабричная защита от нагревания, запыления и загрязнения. Благодаря этому мотоблочные устройства Нева МБ 2 лучше подходят для реализации почти любой сложности задач. Перед применением стоит изучить инструкцию по эксплуатации.

Правильным считается зазор от 0,1 до 0,15 мм. для регулировки выполняются следующие действия:

• Разобрать кожух и снять масляную ванну;
• При помощи отвертки ослабляйте гайку, после чего вставляете лезвие и осуществляете поджимание;
• Ориентируясь на лезвие, потихоньку подтягивайте гайку;
• Таким образом производится регулировка до тех пор, пока не ликвидируется свободное движение клапана. Проверьте плотность;
• Поставить назад масляную ванну и кожух.

Ниже представлен видео обзор, где демонстрируется регулировка клапанов на мотоблоке

Расход топлива

Для моторов 168F и 168F-2 расход топлива составляет 394 г/кВтч.

Модели Lifan 177F и 2V77F могут расходовать 374 г/кВтч.

В результате, ориентировочная длительность работы составляет 6-7 часов.

Производитель рекомендует использовать в качестве топлива бензин АИ-92(95).

Регулировка клапанов

После продолжительной эксплуатации, во время проведения технического обслуживания, необходимо проверить зазоры между клапанами двухцилиндрового двигателя, которые, как правило, изменяются. Это происходит из-за износа деталей. Если расстояние недостаточное, то возникают погрешности в работе силового агрегата и заявленная мощность не производится.

Современные мотоблоки с дисковой передачей

Для китайских мотоблоков с дисковым сцеплением используются двигатели под шлицы (не под шпонку!). Такие двигатели распространены значительно меньше, чем двигатели под шпонку.

Однако в нашем магазине такие двигатели есть, хотя, конечно, выбор куда меньше чем среди двигателей под шпонку.

Для подбора двигателя на мотоблок с дисковым сцеплением нужно:

1. Измерить диаметр вала на старом двигателе (обычно там 25 мм вал, но иногда встречается 20 мм у двигателей на 7 лс)
2. Подобрать двигатель под шлицы по следующим правилам: Если у вас был двигатель до 7 лс, то выбирайте на 7 лс (не забудьте проверить диаметр вала!)
3. Если у вас был двигатель на 9 лс, то выбирайте на 9 дс
4. Если у вас был двигатель от 11 лс, то выбирайте любой двигатель на 11, 13, 15 или 17 лс

Современные мотоблоки с ременной передачей

Для того, чтобы подобрать двигатель на современный мотоблок с цепной передачей нужно:

1. Измерить диаметр вала на старом двигателе (там будет или 19.05 или 20 мм, реже — 25 мм на 9 лошадных двигателях)
2. Подобрать новый двигатель с аналогичным размером вала, что и у старого двигателя

Подсказка:

Если у вас стоял двигатель с 19.05 мм валом, а вы хотите взять новый с 20 мм валом или наоборот, то:

1. Берете новый двигатель с нужным валом
2. Покупаете новый шкив на размер вала нового двигателя (шкив на 19.05 мм, шкив на 20 мм)

Так же покупка нового шкива — хороший вариант, если нет возможности измерить диаметр вала на старом двигателе.

Ответы на распространенные вопросы:

1. А крепления от старого двигателя подойдут? Да, подойдут
2. У меня стоял слабый двигатель, хочу поставить мощнее. Если вы хотите простой вариант без переделок, то лучше всего взять Lifan 170F-T (8 л) — это самый мощный двигатель Lifan с 20 мм валом.
3. У меня стоял слабый двигатель, хочу поставить значительно более мощный двигатель (13 лс, например). В этом случае помимо покупки нового шкива вам придет еще и переделывать посадочное место двигателя. Занятие не очень простое, да и редуктор получит нагрузки, для которых он не был спроектирован.

Технические характеристики

Для мотоблоков отлично подходят модели бензиновых двигателей — Lifan 168F, 168F-2, 177F и 2V77F.

Модель 168F относится к группе моторов с максимальной мощностью 6 л. с. и является 1-цилиндровым 4-тактным агрегатом с принудительным охлаждением и расположением коленвала под углом 25°.

Технические характеристики двигателя для мотоблока имеют такой вид:

• Объем цилиндра — 163 см³.
• Объем топливного бака — 3,6 л.
• Диаметр цилиндра — 68 мм.
• Ход поршня — 45 мм.
• Диаметр вала — 19 мм.
• Мощность — 5,4 л. с.(3,4 кВт).
• Частота вращения — 3600 об/мин.
• Запуск — ручной.
• Габаритные размеры — 312х365х334 мм.
• Вес — 15 кг.

Модель 168F-2 вызывает у пользователей мотоблоков особый интерес, т. к. является модификацией мотора 168F, но имеет повышенный ресурс и более высокие параметры, такие как:

• мощность — 6,5 л. с.;
• объем цилиндра — 196 см³.

Диаметр цилиндра и ход поршня составляют 68 и 54 мм соответственно.

Из моделей двигателей мощностью 9 л. с. выделяют Lifan 177F, представляющий собой 1-цилиндровый 4-тактный бензиновый мотор с принудительным воздушным охлаждением и горизонтальным расположением выходного вала.

Главные технические параметры Lifan 177F имеют следующий вид:

• Мощность — 9 л. с. (5,7 кВт).
• Объем цилиндра — 270 см³.
• Объем топливного бака — 6 л.
• Диаметр на ход поршня — 77х58 мм.
• Частота вращения — 3600 об/мин.
• Габаритные размеры — 378х428х408 мм.
• Вес — 25 кг.

Двигатель Lifan 2V77F — это 2-поршневой V-образный 4-тактный верхнеклапанный бензиновый мотор с принудительным воздушным охлаждением, бесконтактной транзисторной системой зажигания магнето и механическим регулятором оборотов. По техническим параметрам считается лучшим из всех моделей тяжелого класса. Его характеристики имеют следующий вид:

• Мощность — 17 л. с. (12,5 кВт).
• Объем цилиндра — 614 см³.
• Объем топливного бака — 27,5 л.
• Диаметр цилиндра — 77 мм.
• Ход поршня — 66 мм.
• Частота вращения — 3600 об/мин.
• Система запуска — электро, 12 В.
• Габаритные размеры — 455х396х447 мм.
• Вес — 42 кг.

Ресурс профессионального двигателя составляет 3500 моточасов.

Трансмиссия: виды коробок передач и их преимущества

Конструкция агрегата любого класса оснащается коробкой передач. В этом основная фишка данного агрегата – он едет самостоятельно, а скорость можно переключать, в зависимости от типа грунта и выполняемой задачи. Трансмиссия предполагает и наличие задней скорости – реверса.

Чтобы передать вращательный момент мотора на колесную ось, применяются разные типы соединения узлов:

• Ременной (Самая простая конструкция. Несколько шкивов и натянутый ремень. Недорогая, ремонт несложный. Но ремень часто может проскальзывать или лопнуть. По выносливости он не тянет сильные нагрузки, поэтому такие коробки передач устанавливают на легких маломощных моделях).
• Цепной (Соединение цепью на шестернях — более прочное. Самое распространенное в мотоблоках. Оптимальное: и не слишком дорогое, и хорошо держится под увеличенными нагрузками. Применяется на среднетяжелых и некоторых тяжелых агрегатах).
• Шестеренчатый (Коробка передач такого типа – самая надежная. Устанавливается на тяжелых машинах. Включает в себя несколько шестерен. Их форма может быть в виде конуса или цилиндра. Техника, оснащенная шестернями – самая функциональная. Всегда имеет 6 передних скоростей и 2 реверса (движение назад). Недостаток – дорогостоящие элементы и сложное строение. При поломке нужно искать замену шестерне).

Поскольку каждая из передач имеет свои преимущества и недостатки, то очень часто производители комбинируют разные типы и сочетания. К примеру:

• Редуктор шестеренчатый или цепной, а передача – ременная. При перегрузке ремень лопнет, а редуктор останется целым и невредимым.
• Два редуктора: шестеренчатый и червячный. Червячного типа – слабый элемент, устанавливается вверху, где нагрузка на него меньше.
• Шестеренчато-цепная передача. Используется довольно часто. Характеризуется хорошей выносливостью.

Тяговый класс

Легкие мотоблоки тягового класса 0,1 — это агрегаты до 5 л. с. Их приобретают для участков до 20 соток.

Средними мотоблоками с мощностью до 9 л. с. обрабатывают площади до 1 га, а тяжелыми мотоблоками 9-17 л. с. тягового класса 0,2 обрабатывают поля до 4 га.

Двигатели Lifan 168F и 168F-2 подходят на технику Целина, Нева, Салют, Фаворит, Агат, Каскад, Ока.

Двигатель Lifan 177F также может быть использован для установки на среднюю технику.

Самый мощный бензиновый агрегат Lifan 2V78F-2 предназначен для работы в тяжелых условиях на минитракторах и тяжелых мотоблоках, таких как Прораб, Садко, Дон, Профи, Пахарь.

Урал с двигателем zid

Небольшие партии моторных блоков были оснащены силовым агрегатом марки ZiD-4,5. По дизайну двигатель мало чем отличается от UMP-5V. На коленчатом валу есть шкив и звездочка для привода цепи. Шкив расположен на стороне маховика, цепной привод находится на стороне шестерни.

Для передачи крутящего момента от двигателя к трансмиссии используется ременный привод. Ремень для мотоблока имеет размер 11202111 мм. В мотоблоке используется 2-ступенчатая коробка передач, устройство и управление которой аналогичны машинам с двигателем UMZ-5V.

Редуктор имеет 2 скорости, которые уменьшают скорость вращения на 17 и 7 раз, соответственно. Переключение скоростей производится с помощью рукоятки. Перед началом работы блока двигателя необходимо проверить уровень и долить трансмиссионное масло в коробке передач. Номинальная мощность картера составляет 1,5 литра.

Система зажигания двигателя включает магнитопровод, обеспечивающий постоянную синхронизацию зажигания. Как износ, угол изменяется, что приводит к нестабильному зажиганию. Чтобы отрегулировать зажигание блока двигателя, необходимо контролировать момент, когда контакты выключателя открываются и максимальный зазор между ними.

Система питания включает карбюратор K16N или ZiD-12 и топливный бак, содержащий 8 литров бензина. Регулировка мотоблока карбюратора позволяет обеспечить равномерную работу двигателя и расход топлива, заявленный заводом. Регулировка выполняется при прогретом двигателе, поворачивая винт холостого хода и стопорный винт ходовой части дроссельной заслонки. Таким образом, регулируется минимальная скорость холостого хода.
