Изготовление мини-трактора своими руками

Приобретение нового мини-трактора – дело дорогое и не всем по карману. Однако хозяину сложно ухаживать за домашней фермой, не имея техники. Умельцы выходят из ситуации довольно просто. Они изготавливают самодельные трактора из старых запчастей или переделывают мотоблоки. Как в общих чертах это все происходит, мы сейчас постараемся рассмотреть.

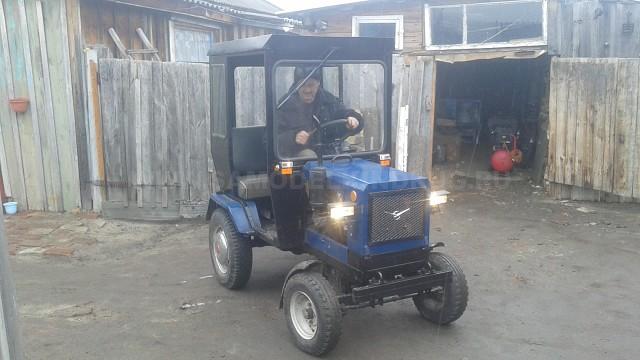

Самодельный минитрактор с кабиной своими руками собран Сергеем Симаковым из Челябинска. Фото сборки самодельного мототрактора с кабиной представлены далее. Самодельная кабина минитрактора надежно защищает тракториста от непогоды, ведь во время работы вас может застать сильный дождь и ехать на тракторе под проливным дождем согласитесь, не есть гуд) Простенькую кабину для мототактора можно сварить из профиля 20х20 мм, чтоб конструкция была более менее легкой, обшить каркас желательно тоже легким видом материала (стекловолокно, пластмасса, или алюминиевый лист) Остекление кабины самодельного минитрактора можно выполнить из старых автомобильных стекол, в данном случае автор использовал боковые стекла от автобуса.

Двери для самодельной кабины трактора так же можно сделать из того же профиля, наличие дверей будет способствовать сохранению тепла внутри кабины, защитит механизатора от промозглого сквозного ветра. Желательно установить автомобильную печь, если позволяет конструкция и тип двигателя, тогда работа тракториста будет проходить в комфортных условиях. В летнее время двери снимаются, чтобы обеспечить естественное проветривание, крыша самодельной кабины минитрактора надежно защитит от палящего солнца (с внутренней стороны потолка проклеить слоем пенопласта)

Далее представлены подробные пошаговые фотографии сборки минитрактора с кабиной, узлы и агрегаты.

Пошаговые фото сборки минитрактора с кабиной.

Оставьте свой голос

ср, 18.01.2012 — 09:10

14.01.2012 — 21:57

Не в сети

3 года 3 месяца назад

Могу поделиться опытом необходимым при постройке кабин(салонов) для любого трактора. А также любое оперенье и дизуха(дизайн).

вс, 03.03.2013 — 22:08

ср, 18.01.2012 — 10:14

17.12.2011 — 20:00

5 месяцев 4 недели назад

привет Витёк ! очень интересно расказывай дальше.

вс, 03.03.2013 — 22:12

А дальше просто. Возьмем лист дсп большего размера чем выбранное стекло . Стекло расположим на листе дсп и обчертим стеекло по периметру карандашом.Файлы:

ср, 18.01.2012 — 21:13

Затем уберем стекло и обчертим толщину уплотнителя(для мтз 8мм+2мм слабина(допуск)=10мм. Получим нужный проем для стекла.Размер снимать смысла нет — у нас лекало.

ср, 18.01.2012 — 21:46

Прикрепим саморезами бруски по периметру толщиной 17-18мм(растояние необходимое для привариния полосы из металла 2мм назову ее (лапшой)). Ширина брусков 50-60мм на ваше усмотрение.

ср, 18.01.2012 — 22:01

По наружнему периметру брусков распологаем проф трубу , подгоняем стыки и свариваем в нужных местах.

ср, 18.01.2012 — 22:02

пока не очень понятно зачем бруски ? давай дальше

ср, 18.01.2012 — 22:05

ср, 18.01.2012 — 22:24

Тоесть не свариваем а прихватываем с четырех углов.

чт, 19.01.2012 — 02:59

21.10.2010 — 21:43

2 месяца 2 недели назад

чт, 19.01.2012 — 14:06

Витёк а дальше ? ждём с нетерпеньем.

чт, 19.01.2012 — 14:13

а стекло которое у тебя лобовое ,это мтз задняя?

пт, 13.12.2013 — 06:16

ЛАПША-(полоса металла) применяется для крепления стекольного уплотнителя к каркасу.

чт, 19.01.2012 — 17:35

Естественно. Оно . Не спрашывай почему дальше поймёш. А скорость Инета очень маленькая.

чт, 19.01.2012 — 17:42

После того как прихвачен каркас проёма стекла прихватываем лапшу с внутренней стороны кабинета.

ср, 04.07.2012 — 00:39

Снимаем прихваченный каркас(проём стекла) с ликала -смотрим пропеллерность. Если что поправляем ведь профиль на прихватках. Теперь думаю что понятно как начинать делать проём (каркас) для любого из стёкл.Файлы:sdc11684.jpgsdc11691.jpgsdc11694.jpg

чт, 19.01.2012 — 18:11

Ах да ещё углы проёма закройте темже профилем отрезав под углами.Незабывайте про расстояние до стекла =10мм. И всё на прихватки.

чт, 19.01.2012 — 18:29

Сваривать проёмы стёкл прийдётся на ровной поверхности.Расположив каркас верхногами.

чт, 19.01.2012 — 18:47

А вот и размеры профилей для кабинета мтз. Профиль режу по этим размерам на металобазе. В легковое авто вмещается легко. Цена на весь метал кабинета не превысит 10тыс.

чт, 19.01.2012 — 18:54

Такои профиль нужно купить для каркаса одной кабины. На рабочем месте подрезать лишние углы.

вс, 03.03.2013 — 21:49

чт, 19.01.2012 — 19:13

15.01.2011 — 19:45

11 лет 4 месяца назад

Как крыша делается трактора? реально это все сделать не имея полуавтомата имея инвертор ?

сб, 09.03.2013 — 19:52

Такое ощущение что все на металлобазу рванули.Файлы:sdc11519.jpg

пт, 30.03.2012 — 21:35

Чтобы не подрезать уплотнитель средний профиль двери 60на30 стенка3.

чт, 19.01.2012 — 19:42

Желательно автоматом. И одного листа (1.2мм) мало.Покупай два-остальное на панель приборов уйдёт. Инструмент это самое важное в нашей работе. Крышы-всегда делаю разные,один основной пораметр (150мм. Высота) в месте посадки водителя.Файлы:dsc02985.jpg

чт, 19.01.2012 — 19:54

Витёк а передняя рамку цельную делаешь или низ потом приваривашь?

чт, 19.01.2012 — 20:10

Газлифты обязательный атрибут дверей.

чт, 19.01.2012 — 20:15

Респект Вам ! все на высшем уровне

сб, 09.03.2013 — 19:57

Делай сразу заодно всю переднюю стенку, просто лист дсп больше -зато на следующий кабинет все готово будет. Под передее и заднее стёкла рамки(проёмы) стыкуются по разному.Заметил?

чт, 19.01.2012 — 20:43

крепление бокового стекла.

Самые популярные темы

Минитрактор с кабиной — наиболее подходящая дачникам, владельцам земельных участков, профессиональным фермерам техника, особенно если работать приходится круглый год. Современный трактор должен не только вспахивать землю, проделывать все необходимые работы, но и обеспечивать максимальный комфорт и удобство.

Необходимые составляющие для изготовления кабины

Трудиться на собственной земле полезно и приятно. За свою историю человечество накопило много технических разработок в помощь аграрному сектору. Более сложные из них (машины, трактора, комбайны и т. д.) давно запущены в массовое производство на заводах. Но многие приспособления можно сделать и самому в домашних условиях. Примером может послужить кабина к минитрактору, собранная своими руками.

Известно, что облегченный вариант минитрактора без кабины — самый популярный вариант производства. Также на рынке можно купить удобную отдельную кабину. Но, минимально затратив ресурсы, можно своими руками сделать кабину для минитрактора, причем к любым известным моделям: ДТЗ, Т-25 (Россия), Xingtai, Jimna, Dong Feng (Китай).

Самодельная кабина схожа по конструкции и качеству с промышленным вариантом. Для изготовления ее необходимы следующие элементы:

Также потребуется ряд более мелких деталей:

В зависимости от того, какие требования поставлены для улучшения комфорта водителя, могут использоваться:

Изготовление кабины для минитрактора своими руками — это процесс, осуществляемый в определенных условиях. Все работы рекомендуется проводить в закрытой мастерской. В качестве основных инструментов понадобятся:

Чтобы процесс изготовления кабины проходил быстро и эффективно, на всех этапах работы желательно использовать чертежи или фотографии готовых образцов.

Основные этапы выполнения работ

Сокращает длительность изготовления кабины приобретение заводских дверей, стекла, уплотнителя к ним. Дверные и оконные замки, ручки, фиксаторы, зеркала можно купить в магазине. Не стоит пугаться китайского производителя, поскольку он вместе с российским реализует новые технологии с помощью японских, немецких и американских специалистов.

Китайский минитрактор оснащен небольшим двигателем до 1,5 л на бензиновом или дизельном топливе. Покупатель получает гарантию на 1 год или на 500 моточасов. Важная характеристика — стоимость мини-агрегатов от китайских производителей, которая ниже, если сравнивать с российскими или европейскими производителями. Следует сказать, что рыночным сектором экономики представлено 40 видов навесного оборудования для мини-тракторов китайского производства.

Китайский мини-трактор имеет особенную конструкцию, поэтому нужно покупать лишь боковые стекла, а в качестве передних и задних использовать лобовое стекло от малой кабины МТЗ-80. Если купить весь комплект стекол, кабина будет слишком высокой, это впоследствии повлияет на устойчивость трактора.

Перед началом работ необходимо сделать замеры элементов минитрактора, к которым необходимо крепить каркас. Составление чертежа каркаса, дверей, окон — следующий шаг работ. Заводские стекла, если есть возможность, лучше заменить стеклами триплекс. Такая замена продлевает срок эксплуатации и создает особый комфорт.

Работая над чертежом, необходимо предусмотреть, что расстояние от головы водителя до потолка должно составлять минимум 15 см. Размер каркаса определяется размером ГОСТовского стекла и уплотнителя. Размер двери определяет высоту каркаса.

Ход всех дальнейших работ можно описать так:

https://youtube.com/watch?v=jvwdgS7dzUE%3Ffeature%3Doembed

Поскольку климат меняется, погодные условия нельзя предсказать, то кабина минитрактора делается с таким расчетом, чтобы работать в ней можно было весь год, включая зимний период. Для этого используется автопечка. Она подключается к системе охлаждения с последующей установкой в кабине. К тумблеру нужно подключить вентилятор. Такая система обогрева имеет один недостаток — кран монтируется под капотом.

Если получилась «простая» самодельная кабина для минитрактора, можно сделать «зимний вариант». Тогда для практичности все делается съемным и разборным. Материал можно использовать из гаражных запасов.

Экономичность, маневренность, компактность, выполнение большого объема работ, невысокая стоимость — главные положительные характеристики минитрактора.

Такая техника пригодится для любых полевых работ садоводам и владельцам виноградников, работникам коммунальной сферы, в строительстве и производстве. Защита от холода, дождя, ветра, солнца на открытом мини-тракторе — задача не реализуемая. Остается лишь 2 варианта: купить кабину или сделать ее самому.

https://youtube.com/watch?v=R6cYvzfJBl0%3Ffeature%3Doembed

Наше время не удивляет большим количеством людей, которые мечтают делать все своими руками. Реальность показывает, что занимаются этим лишь немногие. Если существует проблема с наличием денег, но есть рабочие руки и умная голова, то самодельная кабина на минитрактор — вполне реальный вариант.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Как сделать мотокультиватор своими руками?

Мотокультиватор – это аналог мини-трактора, его разновидность. Мотокультиватор (в народе данное устройство также называют «мотоблок») предназначен для обработки почвы. Данная сельскохозяйственная техника производится как в России, так и за рубежом, а потому широко представлена на рынке. Однако стоит отметит и тот факт, что покупка мотокультиватора может обойтись в довольно крупную сумму. В связи с этим многие умельцы, имеющие небольшие познания в технике, а также обладающие некоторыми подручными материалами, изготавливают мотокультиватор самостоятельно в домашних условиях.

Запчасти для сборки трактора

Итак, продолжаем рассматривать, как сделать самодельный трактор, и теперь настало время выбора запчастей:

После установки всех узлов, на трактор навешивают обшивку, ставят сидение, крепят фары, прокладывают электропроводку.

Полезные советы

Для того чтобы ваш мотокультиватор работал достаточно эффективно и служил вам продолжительное время, необходимо учесть некоторые советы специалистов.

Как самостоятельно устранить поломки?

В том случае, если вы делаете мини-трактор своими руками, вам не избежать мелких поломок и неполадок. В связи с этим следует предусмотреть и обдумать их решение.

О том, как сделать мотокультиватор своими руками, смотрите в видео ниже.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Для чего нужен ВОМ

Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельхозяйственных механизмов, подсоединяемых к минитрактору, например, различных фрез для обработки земли, картофелекопалок, косилок, снегоуборочников и т.д.

ВОМ может быть как зависимым, так и независимым. В первом случае вал приводится в движение от трансмиссии, передающей вращательное движение на колеса. Как только колеса останавливаются, ВОМ прекращает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Поэтому, чем выше обороты двигателя, тем быстрее вращается вал.

Кроме всего, существуют трактора с ВОМ синхронного типа. Скорость вращения синхронного вала напрямую зависит от передаточного числа передачи движущегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

• Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
• Сцепление. Подойдет блок сцепления от ГАЗ-52.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Самодельный минитрактор для домашнего хозяйства

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Изготовление кабины для трактора МТЗ

Трактор летом можно использовать и без кабины, но комфорт работы сильно ухудшается, а с наступлением осени, вообще, на технике не возможно будет ездить. Изготавливается самодельная кабина на трактор из листовой стали. Сначала нужно составить чертеж. За основу возьмем кабину от трактора МТЗ. На фото представлена схема фрагментов конструкции. По ней можно собрать кабину для своего трактора.

Процесс изготовления кабины для МТЗ состоит из следующих действий:

На этом самодельная кабина готова. Теперь ее осталось закрепить на тракторе. Снаружи кабину обязательно нужно покрасить. Кроме эстетичного вида, краска защитит металл от коррозии.

На видео представлена самодельная кабина для трактора МТЗ:

Сборка техники в домашних условиях – дело сложное. Требуется много знаний, а также умения выполнять сварочные и токарные работы.

Техника безопасности

При работе на тракторе следует соблюдать технику безопасности:

О том, как сделать мини-трактор своими руками, смотрите в следующем видео.

Особенности сборки самодельного трактора

Точную инструкцию сборки самоделки предоставить невозможно, так как вся техническая часть этого процесса зависит от имеющихся в наличии запчастей. Чтобы понять, как своими руками сделать трактор, мы рассмотрим основные узлы этой техники.

Может, кого-то такой ответ не устроит, ведь каждый человек ищет конкретику. Давайте поговорим, почему так получается. Для примера возьмем имеющийся в наличии хозяина мотор. Он может быть дизельный и бензиновый с воздушным или водяным охлаждением. Эти технические характеристики нужно учитывать, так как от этого будет зависеть вся конструкция самоделки. Перед мотором с воздушным охлаждением придется ставить вентилятор. Система водяного охлаждения сложная и имеет совсем другое устройство.

Совет! Когда изготавливаете трактор своими руками, постарайтесь найти мотор с воздушным охлаждением. С ним проще собрать самоделку.

Если решено собрать из мотоблока самодельный трактор, то двигатель, колесная пара и КПП остаются родные. Вам придется только сварить раму и добавить еще одну ось для колес. При переделке мотоблока родная колесная пара является ведущей. Она может располагаться сзади или спереди. Все зависит от того, на какой части рамы будет стоять мотор.

Независимо от имеющихся запчастей, собирать трактор самоделку нужно начинать с составления чертежа. Имея под рукой точную схему, вы будете ориентироваться, что и куда нужно ставить. Пример чертежа трактора с компоновкой всех узлов предлагаем посмотреть на фото.

Начинают складывать трактор своими руками с изготовления рамы. Независимо от имеющегося мотора, даже если переделываете мотоблок, конструкция изготавливается двух видов:

Совет! Цельная рама проще в изготовлении, но в маневренности такой трактор уступит переломке.

Раму любого типа сваривают из швеллера. Для перемычек используют профильную трубу. Пригодятся металлические уголки разных размеров, а также листовая сталь толщиной 5–10 мм.

На видео представлен обзор самодельного трактора:

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Изготовление мини-трактора своими руками

Мини-трактор – чрезвычайно полезный инструмент в аграрном хозяйстве. Им можно делать десятки самых разных работ: от посадки озимых до сбора урожая и уборки снега. Если аграрий имеет навыки обращения с техникой и инструментом, то самостоятельно собрать агрегат для него не составит большой сложности. При этом стоимость основного устройства будет минимальной.

Как сделать своими руками?

Создание миниатюрного трактора начинается с монтажа рамы, которую можно сделать из трубок. Делать такую конструкцию следует мощной, но одновременно она должна быть не очень тяжелой. Нередко раму делают двойной. Также популярны агрегаты с так называемой «ломающейся» рамой с полным приводом от ГАЗ-52. «Ломающаяся» рама дает возможность разворачивать трактор по небольшому радиусу, что повышает маневренность аппарата. Самые важные блоки мини-трактора:

Мини-трактор, сделанный самостоятельно в домашних условиях, начинает создаваться с проработки чертежей и плана-схемы. Взяв за исходную точку «родственный» проект, можно его отредактировать, внести свои коррективы. После того как подготовлен индивидуальный проект, он чертится на листе ватмана. Далее потребуется собрать все необходимые узлы, сделать основу будущего агрегата. Размеры рамы могут колебаться в зависимости от предназначения машины – длиной она может быть 1,5-2,5 метра, шириной – 1,3-1,8 метра.

Очень важный узел – гидропривод, она дает множество преимуществ в работе и дает возможность управлять самым разным оборудованием. Особенно ценен в этом плане гидравлический узел. Его наличие позволит использовать самую разную навесную технику – от КУНа до щетки для уборки снега. Гидравлика состоит из:

Насос работает со скоростью 1000 оборотов в минуту, иногда его необходимо отключать. С двигателем дела обстоят несложно, силовую установку можно поставить от любого авто или мотоцикла.

Неплохой двигатель УД 25. Это двухцилиндровый агрегат мощностью 12,2 л. с., объем движка – 0,43 литра. Модель весьма удачная, хотя она уже не выпускается, но на вторичном рынке подобных агрегатов огромное количество. Стоит такая модель не дороже 8 тысяч рублей. КПП можно взять от ВАЗ или ДВС «Муравей». Если трактор используется в полевых условиях, то рационально брать колеса 20-24 дюйма. Передняя балка готовится просто:

Балка мини-агрегата обладает качающимся механизмом, который берется от ВАЗ вкупе с крестовиной. Также можно взять подобный элемент от УАЗа. Очень важно, чтобы мосты обладали конгруэнтными редукторами. Делать это необходимо, чтобы коэффициент вращения колес был одинаковый. КПП берется от любого авто. С 2 коробками механизм будет даже более функционале.

Важно учитывать, что при монтаже гидроусилителя на его обслуживание уходит определенная мощность движка. Если двигатель маломощный, то гидроблок лучше не ставить. ВОМ начинает вращаться от коленвала движка, соответственно, он зависит от количества оборотов силовой установки. Также существует ВОМ синхронного вида, его коэффициент вращения связан с количеством передаточного числа механизма. Эта функция востребована, например, при проведении посевной кампании.

Создание точечной подвески позволяет применять для техники дополнительное оборудование. Трехточечная подвеска тоже очень важна, она должна быть динамичной по горизонтали и по вертикали, что дает возможность лучше управлять машиной. Тормоз желательно поставить на задние колеса. Можно взять готовые узлы от ВАЗ, там же можно «позаимствовать» тормозные колодки. Сцепление можно снять с любого старого «Жигуля» или ГАЗа. Рулевое управление также берется от «ВАЗа». Кабину для агрегата лучше все же предусмотреть, работать тогда будет комфортнее, производительность труда заметно возрастет. Сделать этот узел можно из труб диаметром 20-25 мм, которые свариваются в виде каркаса. Его затем можно обить:

У каждого агрегата существуют свои особенности, поэтому чертеж всегда следует сопрягать с конкретным устройством. Например, часто необходимо монтировать механизмы:

Обычно высота кабины не превышает полтора метра, над головой работника потолок должен находиться на расстоянии 20-30 см. Прежде чем делать кабину, следует собрать «скелет» изделия из деревянных брусочков. После того как будет все понятно с размерами, можно резать трубки. Крепления каркаса делаются с использованием сварки. После того как каркас готов, его обшивают, ставят рамы для стекол и т. п. Самая трудоемкая часть работы – это создание дверей. Потребуется монтировать такие элементы:

Конструкция должна быть легкой и прочной одновременно. Чтобы дверь автоматом закрывалась, можно поставить газовые лифты. Изнутри кабину можно обшить дерматином или поролоновыми листами, если придется работать в холодное время года. Своими руками также можно сделать гусеничный трактор. Эта техника обладает большой динамичностью и маневренностью. Гусеницы оказывают щадящее действие на грунт, поэтому использовать такой механизм выгодно во многих отношениях.

Рама делается из уголков, труб или швеллеров. Движок предпочтительнее ставить дизельный. Передний и задний мост также можно «взять» от ВАЗа. Хорошая КПП стоит в ГАЗ-53. Гусеницы делаются из покрышек, с них срезаются с помощью болгарки боковины. На получившиеся одинаковые резиновые заготовки монтируются колеса. Чтобы машина могла динамично совершать маневры (развороты и т. д.), обязательно следует инсталлировать дифференциал, который сможет отключать задние и передние колеса в случае необходимости. Делается это так: нажимается на педаль тормоза, делается переключение дифференциала. Одно колесо замирает, второе продолжает двигаться, агрегат в этом случае разворачивается.

Из грузового мотороллера

Если сделать трактор из мотороллера (например, «Тула 210»), то весить он будет не более 90 кг. Если главные узлы берутся из одного «источника» (это может быть «ГАЗ», «ВАЗ» или «Ока»), то на доработку и подгонку деталей уходить будет меньше времени. На вал движка ставится магнето с одним полюсом. При установке бортовых редукторов (1: 4), механизм сможет функционировать на минимальных скоростях, при этом тяговое усилие у него не изменится. Этот фактор очень важен во время уборки урожая, а также при посеве.

Рама делается из уголков «4». Емкость для топлива можно «позаимствовать» у легковой машины или сделать самому из листа стали 2 мм. На таком мини-механизме можно перевозить до трехсот килограмм различных грузов, делать вспашку глубиной до 17 см.

Из «Оки»

Мини-трактор можно сделать, взяв запасные части от «Оки». Малоформатный автомобиль может удачно соответствовать параметрам небольшого сельхозагрегата. Во всяком случае, колеса, движок, емкость для топлива, трансмиссия – все эти узлы вполне могут подойти. Такой агрегат будет отличаться мощностью и экономным расходом горюче-смазочных материалов. Такой механизм справится со следующими видами работ:

От «Оки» используются такие узлы:

При изготовлении потребуются инструменты и некоторые материалы:

Чтоб сделать раму, потребуется пара лонжеронов (делаются из швеллеров 10), а также два траверса (12 и 16). Для поперечного крепления можно использовать уголок «6». Движок лучше поставить четырехцилиндровый, мощностью 45 л. с., так как на нем присутствует система воздушного охлаждения. Мост переделывать необязательно, его можно оставить без изменений. Чтобы сделать трансмиссию, надо прикрепить КПП к несущей раме. В маховике движка отрезается задняя стенка, в центре прорезается отверстие.

Чтобы поддерживать нужное давление в гидросистеме, требуется насос, который помещается рядом с валом. Каждое колесо вала управляется редуктором. Если работы будет много на пересеченной местности и в поле, ставить лучше колеса побольше (до 24 дюймов). Обычно такие агрегаты компонуются без рессор. Лонжероны как спереди, так и сзади лучше дополнительно усилить. КПП позволительно взять от «Оки». Если поставить движок от «УД2» (он более мощный), то можно будет работать с большими участками и перевозить тяжелые грузы. Устанавливается кабина, освещение, топливный бак.

Из «ЛуАЗа»

Агрегат, сделанный из «ЛуАЗа», может быть полноприводным, причем задний привод можно отключать при необходимости. Чтобы сделать такой трактор, потребуется небольшое количество усилий и рабочего времени. Двигатель можно поставить Sadko DE-310, к нему можно поставить две КПП. Рама делается из уголков или швеллеров. Для работы гидравлики используется насос Н12, в нем работает гидравлический цилиндр 78х110, распределитель Р82. Насос используется только в некоторых случаях. Вал, а также КПП можно взять от любого мотоцикла, иногда вал подрезается (или пролонгируется), на него ставится новая «звездочка». Вал отбора мощности тоже сделать несложно, он будет не более 1,5 тысяч оборотов в минуту.

Из «Жигулей»

Проще всего создать трактор из «Жигулей», это самый приемлемый вариант. К нему всегда можно найти самые разные запасные блоки. К сожалению, силовая установка в «Жигулях» работает на бензине, а он стоит в наше время недешево. Львиная доля сельскохозяйственной техники функционирует на дизельном топливе. При планировании проекта по созданию мини-трактора из «Жигулей» следует решить несколько вопросов. Двигатель размещается перед водителем и должен обязательно иметь защитный экран. Рама делается из уголков «4», размер ее – 1,2 х 2,1 метра. Топливный бак размещается сзади, его можно сделать самостоятельно из жести или взять от любого легкового авто.

Передняя подвеска обязательно усиливается. Привод делается на 4 колеса. Вся работа делается по такому алгоритму:

Мини-трактор из «Жигулей 2106» будет достаточно мощным, чтобы делать всю необходимую работу и перевозить грузы до 500 кг. Также при его создании можно взять различные узлы. От ГАЗ-53 берется коробка передач, мосты берутся от «Жигулей». Колеса можно взять от МТЗ-84. При установке колес следует укрепить мосты, возможно, придется также менять тормоз.

Вазовский движок имеет мощность 59,4 лошадиных сил (встречаются и более мощные). Объем двигателя – 0,65 литра. Он имеет хороший КПД и сравнительно небольшой расход топлива. При создании мини-трактора из «ВАЗа» следует особенно тщательно прочертить компоновку и расположение всех узлов. В самом начале следует определиться с расположением:

Раму рационально сделать покороче, а подвеску лучше поставить более мощную. КПП можно также взять от «ГАЗ-53», колесные пары от различных машин. От «ВАЗа» подойдут только задний мост, рулевой блок. Если в планах есть установка полного привода, то нужен движок не менее 42 л. с. Такой агрегат сможет потянуть гидравлический ВОМ, будет нормально работать с повышенной нагрузкой. Трактор лучше делать полноприводным.

Процесс создания мини-трактора из «ВАЗ»:

Важная часть работ – это укорачивание заднего моста:

Из «Запорожца»

Чтобы сделать трактор из «Запорожца», следует поработать с узлами. Передний и задний мост можно немного укоротить. Коробка передач на «Запорожце» не очень мощная, ее можно заменить на коробку от «ВАЗа». Гидравлика вполне подходит, но, возможно, придется поменять шланги и штуцеры на более новые. Каркас кабины делается из труб диаметром 2 см, обшивается листами фанеры или ПВХ. Движок «Запорожца» вполне подходит для трактора, но можно поставить что-нибудь более мощное. Если инсталлировать «ВАЗовскую» КПП, то тогда можно будет работать с любым навесным оборудованием. Все б/у агрегаты должны пройти тщательную очистку и проверку.

Из мотоцикла

Можно собрать трактор и из мотоцикла «Урал».

Делался он так:

Машина получается вполне мощная, проходимая, «тянет» без особых сложностей прицеп с грузом весом до 0,5 т. Можно использовать ее как в сельскохозяйственных работах, так и для очистки территории от снега.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Прежде чем приступать к производству мотокультиватора, следует определиться с тем, какой тип сельскохозяйственного агрегата вы будете конструировать: с электрическим двигателем или с мотором внутреннего сгорания. Важно помнить тот факт, что мотокультиватор с электрическим мотором будет эффективен только в том случае, если на участке, который планируется обрабатывать, имеется система энергообеспечения. Напротив, устройство, имеющее в своем составе двигатель внутреннего сгорания, можно использовать в полевых условиях, так как оно работает на топливе, а именно, на бензине.

Важно: на обслуживание бензиновых мотокультиваторов понадобится большее количество финансовых средств, а также их довольно сложно технически обслуживать.

Еще один важный нюанс – метод обработки почвы. Существую культиваторы, которые имеют колеса с приводом, а также те агрегаты, которые оборудованы навесным инструментарием (последние могут служить не только как мотоблоки, но и как средства передвижения).

Какие элементы необходимы для сборки?

Если вы решили конструировать мотоблок самостоятельно, то вам необходимо подготовить следующий набор составных элементов:

Именно эти детали являются основными — без их наличия невозможно в домашних условиях изготовить машину для сельскохозяйственной обработки земли. Поэтому перед началом изготовительного процесса убедитесь в наличии каждого из описанных выше элементов.

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Совет! Если размеры кабины, имеющиеся на чертеже, не подходят под размеры вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров — это размер лобового стекла и высоту кабины. Потолок ее должен быть выше головы сидящего в кабине человека на 25 см.

Кабина изготавливается следующим образом.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД. Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является двигатель УД-25. Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей». Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Схема изготовления

Многие специалисты утверждают, что самостоятельно и в домашних условиях следует конструировать мотоблок бензинового типа.

Из бензопилы «Дружба»

Чаще всего самодельные мотокультиваторы, предназначенные для обработки небольшого частного участка, изготавливаются при помощи бензопилы «Дружба». Все дело в том, что сама процедура изготовления является довольно простой, да и пила «Дружба» найдется в хозяйстве у многих домовладельцев.

В первую очередь следует позаботиться об изготовлении рамы для агрегата. Помните, что рама должна обладать кубической формой. На верхние углы сконструированной рамы помещают и прочно крепят мотор от бензопилы, а бак для топлива устанавливается немного ниже, причем крепежи для него должны быть подготовлены заранее.

Также в обязательном порядке необходимо задействовать и вертикальные стойки рамы: на них будут размещаться промежуточные опоры вала.

Важно: помните, что центр тяжести такой конструкции находится над колесами.

С мотором от мопеда

Мотоблок из мопеда – это мотоблок с двигателем «Д-8» или с двигателем «Ш-50». Именно поэтому для полноценного функционирования конструкции необходимо установить аналог системы охлаждения. Обычно для этого вокруг цилиндра припаивают сосуд из жести, который предназначен для вливания туда воды.

Важно: воду в сосуде необходимо регулярно менять, следите за тем, чтобы температура цилиндра не превышала 100 градусов по Цельсию. То есть если вы заметили, что вода начала выкипать, то необходимо приостановить работу, охладить двигатель и заменить жидкость.

Также устройство в обязательном порядке должно оснащаться редуктором с использованием велосипедной звездочки. Низ такой конструкции будет являть собой силовую тягу, поэтому выходной вал нужно обезопасить и усилить втулками из металла, которые должны быть плотно прикреплены к редуктору.

Кроме того, мотоблок можно сделать из снегоочистителя, из триммера.

Инструменты и материалы

Небольшой трактор существенно помогает в работе аграриев. Им можно обрабатывать землю приусадебных и дачных участков, собирать урожай. Большим преимуществом агрегата является то, что к нему можно подсоединять самое разное навесное оборудование. Компактный мини-агрегат всем хорош, только стоит он немалых денег. Даже китайские производители последние годы стали существенно поднимать цены. Поэтому некоторые умельцы делают небольшие агрегаты своими руками, и по качеству эти механизмы не уступают (иногда даже превосходят) заводские изделия.

Прежде чем начинать подобную работу, следует понять, как устроен тот или иной узел, как он работает, какие у него особенности. Такая техника в хозяйстве нужна, как правило, для 3-4 видов работ, поэтому при создании агрегата можно «расставлять акценты», например, усиливать раму (если на нее будет приходиться повышенная нагрузка) или ставить более широкие колеса, если основная работа будет происходить в поле.

Сделать мини-трактор достаточно просто, он не будет особо отличаться он настоящего трактора. Прежде всего следует сделать план-схему того, как создавать подобный агрегат. На рынке поприсутствует много запасных частей б/у от мотоциклов, ВАЗов и УАЗов, поэтому найти подходящий узел не составит большой сложности.

Балку/мост можно сделать с дополнительными креплениями, так как нередко заводские аналоги не обладают необходимым коэффициентом прочности. Самодельный трактор может быть без кабины, но это не всегда оправдано, особенно во время работы в жаркое или холодное время года. ВОМ – это вал отбора мощности, который дает возможность работать навесным агрегатам. Виды валов:

Раму можно сделать из уголков «6» или труб диаметром 45 мм. Для того чтобы конструкция была более устойчивой и прочной, по углам привариваются металлические пластины (толщина 6 мм). КПП можно взять от ВАЗа. Важно, чтобы в его рабочем состоянии было хотя бы три скорости передних и одна – задняя. Тягу можно «позаимствовать» от мотоколяски. Рулевая колонка подойдет вполне от отечественного авто типа «Запорожец». Также реально сделать мини-трактор с разными движками – как одноцилиндровым с воздушным охлаждением, так и четырехтактным карбюраторным. Такие силовые установки идеально подходят для создания сельхозтехники.

Выгода от создания своими руками миниатюрного трактора:

Из недостатков можно выделить:

Плюсы установки гидравлики

Гидравлика на минитрактор устанавливается для того, чтобы обеспечить работу некоторым его механизмам и облегчить управление данным агрегатом. Агрегат с установленной гидравликой, имеет свои преимущества.

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что некоторая часть мощности двигателя уйдет на обслуживание данного узла. Поэтому для тракторов с маломощными двигателями установка гидравлики не принесет никакой пользы.
