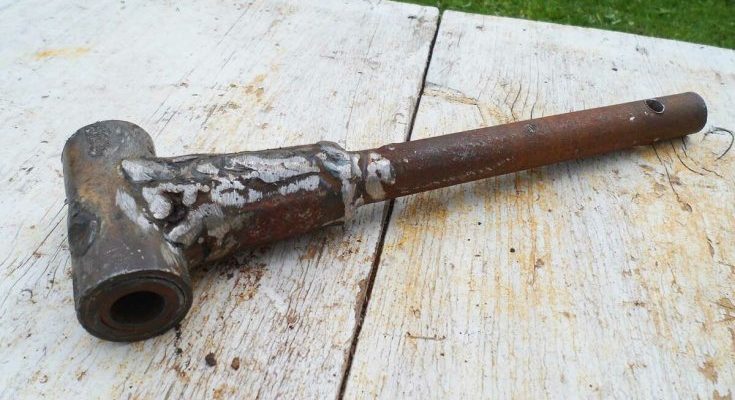

Прицепное устройство к мотоблоку своими руками видео и чертежи

Установка на мотоблок навесного оборудования с помощью сцепки

Присоединение навесного оборудования сводится к простой операции по совмещению отверстий и фиксации элементов конструкции штырями и болтами. В процессе работы положение сцепки может регулироваться с помощью болтов в радиусных отверстиях. В первую очередь затягиваются резьбовые соединения сцепного устройства с фаркопом мотоблока. Затем устанавливается навеска.

Окончательную настройку производят перед работой. Ослабив регулировочные болты, находят оптимальное положение навесного оборудования и затягивают с помощью ключей гайки. В процессе обработки земли иногда возникает необходимость сделать два и более прохода по участку с различной настройкой навески. Сцепка, сделанная своими руками, позволяет оптимизировать работу по всем показателям. Экономится время, снижается трудоемкость, повышается производительность.

Сцепка, покрытая краской для металла или антикоррозийным покрытием, прослужит существенно дольше.

Советы по монтажу сиденья

Чертежи специальных устройств для мотоблока можно сделать своими руками. Из них вы можете узнать, что крепление для адаптера к оборудованию выполнено при помощи одинарной сцепки, которая сделана из 2 частей. Первая нужна для соединения оборудования, тогда как другая считается регулируемым переходником между приспособлением и подъемным механизмом.

Для увеличения числа применяемых орудий адаптер можно улучшить специальной двойной сцепкой. Такое приспособление для мотоблока «Салют» тоже может подойти.

С уступом в 80 сантиметров от переднего угла на специальной раме надо закрепить сиденье. Применять при этой работе необходимо болты. Когда вся система будет сделана полностью, ее нужно проверить на работоспособность.

Создание плуга

Перед созданием такого оборудования придется подготовить чертежи. В них вы сможете указать главные узлы — лемех и отвал.

Возможные варианты прицепа для мотоблока с фотопримерами

Конструкций самодельных прицепов существует столько, сколько существует механиков-самодельщиков. Всё определяется целью, имеющимися материалами и готовыми деталями от старых машин.Наличие прицепа освобождает механика-водителя от забот о поддержании равновесия, но несколько ухудшает манёвренность машины. Зато в прицепе удобно перевозить небольшие грузы.

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

Сцепки для мотоблоков Нева, их виды, какие для чего

Для работы любого навесного оборудования с мотоблоком Нева необходимо его соединить с агрегатом. Для этого есть специальное устройство – сцепка. Оно бывает нескольких видов, давайте разберёмся с особенностями каждого из них.

Сцепка для адаптера АПМ (для работы с плугом и окучниками)

Сцепка для адаптера АПМ (для мотоблока Нева, Каскад, Ока, МБ)Это сцепка предназначена для подсоединения к адаптеру различного навесного оборудования. Такого как плуги, картофелекопалки и окучники. Конструкция сцепки позволяет надёжно зафиксировать оборудование к мотоблокам Нева при помощи всего трёх болтов.

Сцепка универсальная

Этот вид сцепки позволяет регулировать угол наклона навесного оборудования при помощи болтового механизма. Эта функция позволяет наклонить мотоблок Нева, а плуг будет идти перпендикулярно к земле.

Поскольку в основном эта сцепка предназначена для использования плугов и окучников, то есть возможность установки двойной или тройной сцепки, чтобы к нему можно было сразу подсоединить несколько рабочих элементов.

Сцепка универсальная Н

Сцепка универсальная Н

Это модификация универсальной сцепки для мотоблока Нева. Её главным отличием является то, что можно не только регулировать высоту погружения, но и изменять угол наклона во всех плоскостях. Максимальный угол наклона в горизонтальной плоскости составляет ± 20 °, а в вертикальной ± 27 °.

Сцепка МК для работы с окучником ОН-2 и плугом КРОТ

Сцепка МК для работы с окучником ОН-2 и плугом КРОТ

Это сцепка особая сама по себе, поскольку выпущена исключительно для сцепки с их оборудованием ОН-2 и Крот. Заводом был продуман отдельный вид сцепления, который в комплекте не поставляется, а приобретается отдельно.

Сцепка к мотоблоку своими руками

Для изготовления П-образной сцепки, подойдет металлический швеллер необходимого размера и толщины. Данное крепление располагается под рулевой колонкой мотоблока.

Следуя чертежам, сверлим отверстия в определенных местах, через них. Будут крепиться кронштейн и штырь. Все детали, должны быть из высокопрочной, качественной стали, и не забываем про диаметр отверстий.

Для того, чтобы к мотоблоку присоединить навеску, необходим кронштейн, располагающийся в направлении верха либо низа, при этом, его конец, не должен соприкасаться с обрабатываемой поверхностью.

Часто работа с мотоблоком, подразумевает применение оборудования имеющего не типичный вид сцепки. Зачастую к мотоблоку применяют дополнительные приспособления, с нестандартными видами сцепки. В этом случае, для их присоединения используются дополнительные переходники.

Подготовка списка материалов

Рекомендуется написать перечень нужных материалов исходя из того что уже есть в наличии и по мере необходимости добавлять остальное по продвижению сборных работ. Если вместо профильной трубы квадратного и прямоугольного сечения уже имеются в наличии круглые трубы. Рекомендуется разработать сооружение устройства на базе своего сырья.

Чертежи сцепки для мотоблока

Ниже, представлены чертежи универсальной сцепки, подходящей к большинству популярных марок мотоблоков, таких как: Целина, ОКА, Нева, Салют,Фаворит и т.д.

Предназначение сцепки универсальной в соединении с мотоблоком навесного оборудования: бороны, плуга, копалок, сажалок и др.

Установка сцепки на мотоблок

К скобам мотоблока, скобы сцепки устанавливаются при помощи штырей. Для более надежного крепления, рекомендуется произвести фиксацию скобы, используя болты М14.

Установка оборудования на сцепку

Для установки дополнительного оборудования, к кронштейну оборудования следует осуществить монтаж оси сцепки, она, кстати съемная. Далее в наружное отверстие сцепки вставляется ось. Необходимо закрутить болт, совместив отверстия на корпусе и стойке оборудования. Дальше, останется закрепить контакт болтом М12 и соответствующей гайкой.

Зачем нужна сцепка мотоблоку. объяснять не надо, тот же адаптер, незаменимая вещь, но без сцепки никуда.

Чертеж общего вида

1 — корпус шарнирного узла; 2 – дышло (труба 43x43x5); 3 — подножка (рифленый лист (сталь.)s5); 4 — рама (труба 43x26x5); 5 — багажник (крышка-сиденье условно не показана); 6 — борт (стальной лист s1,5); 7 — поручень (труба 21×1,5); 8 — стойка (труба 18×1,5, 8 шт.); 9 — дно (стальной лист s1,5); 10 — корпус полуоси (2 шт.); 11 — косынка (лист (сталь) s5, 6 шт.); 12 — вкладыш борта (проволока диаметром 3мм); 13 — стенка ящика, задняя (лист (сталь) s1,5).

Поворотный узел прицепа

1 — корпус; 2 — подшипник 180205Е(2шт.); 3 — ось; 4 — дышло прицепа; 5 — шайбы; 6 — гайка М20х1,5; 7 — шплинт; 8 — втулка распорная; 9 — вилка шарнирного узла мотоблока.

Сиденье-крышка и багажник

1 — обивка (искусственная кожа); 2 — поролон; 3 — петля шарнира (2 шт.); 4 — основание (фанера/двп s12); 5 кант (алюминиевый профиль); 6 — ящик багажника (лист (сталь)s1,5); 7 вкладыш борта (проволока диаметром 3мм); 8 — стенка ящика, задняя (лист (сталь) sl,5).

Ходовой узел

1 — полуось; 2 — подшипник 206 (2 шт.); 3 — сальник (войлочное кольцо); 4 — корпус полуоси; 5 — втулка распорная; 6 — стопор (винт М8, 2 шт.); 7 — пружинное кольцо, упорное; 8 — ось прицепа (труба 49×4,5); 9 — рама.

Педаль тормоза

1 — ось; 2 — подножка; 3 — педаль; 4 — амортизатор (резиновое кольцо); 5 — дышло; 6 — пружина возвратная; 7 — рычаг педали; 8 — кронштейн крепления главного тормозного цилиндра.

Устройство гидравлического тормозного привода: 1 — педаль тормозная; 2 — цилиндр тормозной, главный; 3 — штуцер присоединительный; 4 — трубопровод; 5 — тройник; 6 — скоба (полоса 60×14, s2); 7 — втулка резиновая.

Советы при работе

Навесное оборудование соединенное с мотоблоком через сцепку, легко регулируется под определенный вид работу и специфику почвы. Благодаря конструкции, сцепка настраивается по различным параметрам. Пользуясь первичными настройками, необходимо установить пазы сцепки на «0» поперечного угла захвата, и зафиксировать болтом с гайкой. Также вывести минимальным продольный угол захвата. Первые несколько метров при работе следите, как ведет себя мотоблок с орудием.

Если нужно задать большую глубину или наоборот уменьшить ее, остановите мотоблок, и при помощи рукоятки винта отрегулируйте навеску. После этих манипуляций, можно продолжить работу, попутно следя за работой мотоблока и орудий

Сцепное устройство для мотоблока своими руками

Большое преимущество самодельного устройства в том, что владелец учитывает свои запросы и изготавливает его исходя из необходимых ему вводных: модели мотоблока, нагрузки, параметров навесного оборудования.

Но первое, что необходимо учитывать — на этот узел в любом случае будет приходиться повышенная нагрузка, поэтому важно со всем вниманием подойти к размерам, конструкции и уровню прочности всех частей этой детали. Правильно заданные параметры приспособления обеспечат максимально надежную агрегацию с мотоблоком, необходимую подвижность узла и долговечность его использования.

Определяясь с конструкцией, обратите внимание на размеры фаркопа своего мотоблока и особенности навесного оборудования (уже имеющегося и того, которое планируется приобрести). Первоочередная задача заключается в обеспечении максимальной совместимости агрегата со всеми необходимыми навесными и прицепными устройствами. Немаловажной является и простота в использовании и возможность агрегации с оборудованием, имеющим различные параметры.

Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке. К другой его стороне крепится стойка навесного приспособления.

Виды и особенности конструкций

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции.

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо. Особое внимание стоит обратить на следующие факторы:

Как крепить сцепку для мотоблока?

После всех подготовительных работ можно приступать к сбору сцепки на мотоблок. С помощью болтов прочно прикрепите кронштейн к швеллеру. Если у вас сцепка с регулировочным механизмом, прикрепите и его.

Можете приступать к установке, для этого прикрепите кронштейн к фаркопу мотоблока с помощью штырей и установите навеску.

Непосредственно перед работой нужно отрегулировать оборудование. Сделав несколько кругов, вы сможете для себя настроить приемлемое положение навесного оборудования.

Такая сцепка идеально подходит для прицепа мотоблока, сеялки, бороны, окучивателя и других полезных в сельском хозяйстве приспособлений к мотоблокам МТЗ, Нева МБ-2, Агро и других.

Технические характеристики

У сцепок «Зирка» в укороченном варианте высота внутренней втулки или диаметр отверстия составляет от 2 до 9,4 сантиметра. При этом вес конструкции 4,6 килограмма. Размер рамной планки 315 мм.

Тачка для мотоблока своими руками

Тачка для мотоблока – незаменимый помощник в хозяйстве. Такое устройство позволяет перевозить грузы (урожай, мусор, стройматериалы и т.д.). Сделать тележку для мотоблока своими руками можно из авто деталей или из отдельных материалов. В обоих случаях понадобится сварка и определенные навыки в проектировании. Тачка предполагает самую простую конструкцию, для ее создания подойдет любой чертеж прицепа для мотоблоков.

Для мотоблока Нева мб-2 подойдет навесная тачка с Н-образной сцепкой. Такой вид соединения является универсальным, его легко изготовить. Место сцепки тачки и мотоблока – один из важнейших узлов, получающий большую нагрузку, поэтому материалы для ее создания должны быть прочными, обязательна проверка на наличие дефектов (трещины, ржавчина).

https://youtube.com/watch?v=OaixYfnfG_g%3Ffeature%3Doembed

Тачка для мотоблока состоит из рамы, бортов и колес. Если к ней добавить сидение и рулевую колонку, то получится аналог мини-трактора. Любой из вариантов тачки для мотоблока можно изготовить из подручных средств

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Как прицепить автомобильный прицеп к мотоблоку — Спецтехника

Прицеп для мотоблока в современном хозяйстве является ценным приспособлением.

Мотоблок сам по себе значительно облегчает и ускоряет труд фермера, незаменимой его частью является прицеп и другое навесное оборудование.

Применяют прицеп для перевозки различных грузов, незаменим он при уборке мусора с участка. Область использования этой конструкции очень широка.

Прицеп для минитрактора востребован на молокозаводах, фермах, в тепличных и коммунальных хозяйствах. Применять прицепное устройство необходимо с учетом того, что его появление на дорогах общего пользования неприемлемо.

Автомобильный прицеп к мотоблоку не требует периодического проведения техобслуживания. Если навесное оборудование будет эксплуатироваться по назначению с надлежащим уходом, то прицеп долго не потеряет своих характеристик.

Классификация прицепов к мотоблоку

Тележка для мотоблока имеет множество различных вариаций. Распространенный критерий, по которому производят классификацию, — это размеры прицепа для культиватора, напрямую влияющие на его грузоподъемность:

Зачастую проводится группировка прицепов по количеству осей. Существуют одноосные и двухосные модели.

Последние используются для перевозки крупногабаритных и тяжелых грузов за счет повышенной устойчивости, лучше всего подойдут такие телеги для тяжеловесных мотоблоков.

Прицепное на мотоблок оборудование имеет различное строение узла, в зависимости от конструкции различают:

Как выбрать прицеп?

Приобретая прицеп для минитрактора, нужно смотреть на его тоннажность, количество доступных функций, исправность тормозного механизма. Основным же критерием для выбора является мощность минитрактора, с которым будет эксплуатироваться прицепное устройство.

Прицепы различаются по материалу, из которого они изготавливаются:

Телега на мотоблок с тоннажностью выше 350 кг должна быть оборудована механическим тормозом.

https://youtube.com/watch?v=M_3c3-MTkc4%3Ffeature%3Doembed

Прежде чем приобрести изделие, рекомендуется по возможности проверить его работу. Прицепы с самосвальной конструкцией должны быть оснащены гидравлическим приводом.

Что касается одноосных изделий, в них достаточно наличия ручного устройства.

Прицепное на мотоблок устройство имеет такие преимущества:

На выбор может повлиять и стоимость прицепа для мотоблока.

Цену на навесное оборудование для мотоблоков формируют следующие составляющие: число осей, материал изготовления, тоннажность, внутренние габариты, присутствие надставных стенок, наличие пневматических тормозов, дорожный просвет и пр.

Как сделать прицеп на мотоблок своими руками?

Прицеп на минитрактор довольно дорогой и доступен не каждому. Выход из положения — это сделать его самостоятельно. Прежде всего нужно подготовить необходимые материалы и инструменты:

Прежде чем начинать собирать прицеп мотоблочный, необходимо нарисовать чертеж будущего изделия с указанием размеров всех элементов, учитывая будущую нагрузку.

Важно верно определить центр тяжести, он должен располагаться ближе к передней части тележки, но не заходить за ось колеса. Любая тележка для мотоблока состоит из следующих частей: рамы, кузова, ходовой части и колес.

Схемы сборки тележки для мотоблока можно подобрать любые, обязательно надо учитывать мощность техники и ее габариты.

На первом этапе изготавливается рама. Она представляет собой единую конструкцию, располагающуюся на каркасной решетке. Трубы габаритами 2,5х2,5 см будут выступать в роли траверс.

В качестве лонжеронов используются трубы с размерами 6х3 см. Дополнительно применяют 5 поперечин для создания решетки. Все элементы соединяются при помощи сварки.

По углам получившейся решетки приваривают 4 вертикальных штатива. Далее работа производится в соответствии с типом модели.

При создании прицепа с откидным бортом (самосвальной модели) необходимо учитывать, что все борта, за исключением того, который направлен в сторону мотоблока, должны иметь одинаковую конструкцию.

В отличие от простых моделей, где все элементы причастны к одной конструкции, в самосвальной модели откидная рама должна быть изготовлена отдельно.

Изготовление кузова

Прежде чем приступать к монтажу кузова, необходимо на каркасной решетке создать «пол», для этого дюралевый лист надо закрепить с помощью болтов.

Затем при помощи 3-х опорных балок кузов устанавливается на раму. Существует несколько различных вариантов кузова, в зависимости от выбранного материала. Каждый из них имеет определенные свойства:

Для того чтобы прицепное на мотоблок устройство приходило в движение, необходимо оборудовать его ходовую часть.

https://youtube.com/watch?v=oOfFq72YIm8%3Ffeature%3Doembed

Для обустройства оси колес применяется стержень диаметром 3 см.

Его длина должна быть достаточной, чтобы ось могла выдерживать нагрузку, но не позволяла колесам выходить за ободы кузова.

Стержень приваривают к лонжеронам и к осевому шарниру. Следующим этапом является изготовление кронштейна, с помощью которого мотоблоки и прицепы будут крепиться.

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

Базовые узлы прицепа

Универсальная конструкция будет включать в себя несколько вспомогательных узлов:

Кроме прочего, не лишним будет предусмотреть и дополнительные приспособления, которые облегчат процесс эксплуатации: простой откидной механизм, тормоза на прицеп мотоблока, дополнительные упоры и др.

Как сделать своими руками?

При выполнении своих функций сцепка для мотоблока будет переносить большие нагрузки, значит, необходимо соблюдать рекомендуемые прочностные и размерные параметры всех компонентов сборки.

Тогда будут обеспечены следующие свойства сцепного устройства:

Подбирая модификацию, необходимо проверить габариты, тягово-прицепного устройства (фаркоп) мотоблока и навесного оснащения (борона, прицеп, плуг и другое).

Задача специалиста – обеспечить абсолютную сочетаемость компонентов, легкость в использовании и возможность быстро настраивать оснащение под определенную задачу.

Основной компонент многофункциональной сцепки являет собой держатель П-образной конфигурации. Сквозь отверстия с одной стороны он посредством штифтов фиксируется к мототехнике, со второй стороны на обшивку устройства закрепляется стойка требуемого навесного снаряжения.

Требуемые инструменты, материалы и приспособления

Имеется определенный комплект инструментов, которые нужны для создания сцепного устройства. В основном все, что необходимо для сборки таких элементов, имеется в хозяйстве каждого, кто возделывает собственный участок земли.

Понадобятся такие инструменты:

Необходимо отметить, что в данной ситуации крайне важно, чтобы отверстия, которые будут сверлиться в детали, в аккурат совпадали со шпильками и болтами. Зазор в диаметре не нужен, потому как уменьшит период работы применяемых прицепов и навесов.

В то же время в ходе работы имеет значение прежде выполнять в элементе отверстия наименьшего диаметра (от 5 миллиметров), а затем рассверливать более большими сверлами (до 12-16 миллиметров, в соответствии в диаметрами болтов). Подобный способ форсирует и упростит данную часть работы, в то же время позволяя вымерить отверстия предельно верно. Для создания остова можно применять швеллер подобающего размера, а если он отсутствует, можно собрать элемент из железного листа.

Весьма практична модификация настраиваемой сцепки – подобная конструкция даст возможность связывать навесные приспособления различных поколений, классов и торговых марок. Несмотря на то что на текущий период такая конструкция не востребована, не нужно забывать, что в хозяйстве будут постепенно появляться различные приспособления, а возможность удобного агрегирования каждого из них серьезно увеличит выбор, давая возможность исходить лишь из нужных функциональных особенностей оснащения.

Сборка сцепного устройства для мототехники собственными силами предполагает применение чертежных материалов. Имеется достаточно много различных вариантов, но лучше брать за основу самый подходящий и откорректировать, учитывая характеристики собственной техники.

На чертеже должны быть отражены следующие элементы:

Потому как мототехника при любых условиях предполагает сопряжение со сцепкой, тонкости расположения соединения сможете узнать в его настоящей инструкции.

Пошаговое руководство

Чтобы сделать многофункциональное соединение, необходима предельно ровная плоскость – специальный рабочий стол. План изготовления сцепного устройства для мотоблока таков.

Крепежные детали, посредством которых сцепное устройство крепится на мотоблок сквозь отверстия в узлах, должны иметь то же качество и прочность, что и само устройство.

Вторично напомним, что деталь выполняется для того, чтобы универсальность мотоблока была предельной. При наличии идеально подходящего сцепного устройства возможна комфортное агрегирование и долговременное результативное эксплуатирование каждого подвесного либо прицепного оснащения, в том числе: адаптера, окучника, бороны, плуга, прицепа, всевозможных косилок, картофелесажалки и любых иных приспособлений.

А по той причине, что компоненты фиксации на различном оснащении могут отличаться, что обычно затрудняет возможность их способность к взаимодействию с мотоблоком, успешная конструкция сцепного устройства и возможность ее настройки решают данную задачу.

Монтаж на мототехнику навесного оснащения

Выполнив сборку детали, главное, грамотно ее присоединить. Приемы монтажа довольно просты, но важно их соблюдать. В сущности, пристыковка оснащения к мотоблоку сводится к довольно бесхитростному действию: необходимо сделать так, чтобы отверстия сцепного устройства и навески совпали и закрепить их посредством болтов либо штифтов. Радиальные отверстия дают возможность корректировать позицию соединительного устройства в ходе работы.

По завершении монтирования необходимо затянуть компоненты резьбового крепления устройства с мототехникой. Затем присоединяется навесное оснащение.

После первичного агрегирования приспособлений последует окончательная фиксация, которую необходимо выполнить прямо перед началом работы. Регулирующие элементы (болты) надо расслабить, отыскать идеальный уровень фиксирования, после этого затянуть гаечными ключами.

В зависимости от структуры на держатель может быть поставлен сменный штырь с резьбой, в который заворачивается болт М16.

Как использовать мотоблок

Есть четкие правила эксплуатации этого вида техники, нарушать которые не рекомендуется. Перед запуском аппарата всякий раз надо проверять, что все соединено надежно и не соскочит в сторону. Опытные фермеры постоянно контролируют уровни масла, топлива и хладагента. Выжимать сцепление резко не рекомендуется.

Крайне осторожно следует работать на склонах. При езде с прицепом надо тормозить только при помощи встроенных механизмов прицепа. Поворачивая или начиная движение назад при обработке поля, следует поднять любой навесной агрегат. Если мотоблок тянет в сторону, надо проверять и подкачивать колеса. Когда это не дает результата, надо проводить полноценный ремонт.

Какие инструменты и материалы нам понадобятся

Чертежи для тележки лучше разработать самостоятельно, исходя из характеристик вашего мотоблока. Мы предлагаем для ознакомления типовую конструкцию.

Иллюстрация дает общее представление об изделии. При разработке собственного проекта вы сами определите, какие элементы конструкции в каком сочетании должны присутствовать в тележке.

Формирование кузова

Затем к готовой раме советуют приварить вертикальные стойки нужной высоты, которые между собой тоже соединяются горизонтальными полосками. На каждом этапе тщательно вымеряются углы и пространственное расположение элементов.

Для поддона может быть использован металлический лист, имеющий толщину до 2 мм. На первом этапе его только слегка «прихватывают» сваркой, потом уже идет приварка по всему периметру прицепа.

Составление чертежа

Итак, с особенностями модели и материалами разобрались, пора приступать к составлению чертежа прицепа для мотоблока или наброска схемы предполагаемого оборудования. Оптимально правильным вариантом будет, если изобразить прицеп с разных сторон с пометками выбранных размеров составляющих навесного устройства.

Здесь не обязательно быть настоящим инженером или чертежником, продуманного наброска вполне буде достаточно.

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Нужны ли права на мотоблок?

Нет, не нужны. И вот почему!

Тем не менее, и здесь есть большая тонкость – указанный выше Приказ устанавливает инструкцию по порядку допуска к управлению, но прямо не говорит, что для управления мотоблоком с прицепом или без него не требуются водительские права какой-либо категории.

Но учтите, что все эти документы действуют на мотоблоки, которые развивают менее 50 км/ч конструктивно. Конечно, вы вряд ли найдёте такое устройство, которое будет ехать быстрее (как правило, они едут вообще не более 20 км/час), но мы вас на всякий случай предупредили.

С прицепом или без?

Обратите внимание, нигде в правовых актах не даётся определения управления транспортным средством. С одной стороны, логично, если вы ведёте мотоблок, то вы им, собственно, управляете. То есть все штрафы подпадают и под те ситуации, когда вы используете его без тележки и движетесь пешеходом.

С другой, в ПДД есть определение пешехода, который ведёт разного рода технику, и мотоблока, равно как и «иных самоходных машин» среди такой техники нет.

Следовательно, законодательство 2021 года не разделяет 2 случая: когда вы едете верхом на мотоблоке с прицепом или же ведёте его перед собой – всё это есть управление.

Конструкция телеги и чертежи

Мотоблок – довольно полезное в сельском хозяйстве оборудование. Чтобы увеличить показатель эффективности его использования, необходимо применять специальное навесное оборудование – насадки. Наиболее практичным является мотоблочный прицеп, прикрепление которого позволит использовать мотоблок как транспортное средство. Стоит отметить, для этого совершенно необязательно приобретать полностью готовый заводской вариант, можно попробовать сделать тележку самостоятельно, используя максимально простой комплекс оснащений и агрегатов.

На чертеже ниже можно увидеть, что представляет собой самодельная тележка на мотоблок, из каких основных агрегатов он состоит и что стоит использовать при его разработке.
