Что делать, если дизельный мотоблок не заводится

Сначала находим неисправную область мотоблока. Для производится несколько действий:

  • включить зажигание, завести мини-трактор;
  • проверить наличие топлива;
  • посмотреть закрыта ли воздушная заслонка карбюратора;
  • проверить есть ли доступ топлива к карбюратору;
  • посмотреть все в порядке ли со свечами.

В данном видео рассмотрим регулировку клапанов дизельного мотоблока:

Устранение неисправностей:

  1. Если топливо не имеет доступу к карбюратору, то следует открутить и перебрать топливный кран, где необходимо почистить фильтр от грязи. Также можно проверить уровень топлива (регулируется с помощью поплавка), он должен быть приблизительно 30-35 мм.
  2. Чтобы проверить карбюратор, сначала его придется снять, опустошить и пропустить воздух через штуцер. Если с карбюратором все в порядке, то воздух должен пройти легко. Процедуру с пропусканием воздуха повторяют еще раз. Только после этого принимаются за регулирование.
  3. Если дело в свече, она может быть загрязнена, то здесь требуется прочисть ее и проверить зазор между электродами (не меньше 0,8 мм).

Что делать, если поломался двигатель

В основном выделяют две наиболее частых причин поломки двигателя. Это когда двигатель, в принципе, не работает и когда еще функционирует, но неудовлетворительно.

Если изучить первую причину, то нужно действовать следующим образом: сначала требуется включить зажигание, проверить количество топлива в баке, открытие топливного крана и состояние воздушной заслонки карбюратора, и затем поступление топлива в карбюратор.

Если же двигатель слишком быстро или легко переворачивается стартером, то проблема или в клапане, или в поршневых кольцах. В первом случае следует просто снять этот клапан и промыть его, а во втором, если поршневые кольца изношены, то их заменяют новыми, исправными.

Как понять, что клапана нуждаются в притирке

Первичная проверка проводится без демонтажа головки блока цилиндров. На недостаточную плотность прилегания клапанов к седлам косвенно указывают следующие признаки:

  • снижение мощности ДВС;
  • неровная работа двигателя, чрезмерная вибрация и шумность;
  • низкая компрессия с большой разницей по цилиндрам;
  • повышенный расход топлива.

Все эти признаки не говорят однозначно о проблемах в клапанной системе. Подобные явления наблюдаются и при общем износе поршневой группы. Однако вышеперечисленные признаки указывают как минимум на необходимость проверки ГРМ и КШМ.

Следующий этап диагностики проходит после демонтажа ГБЦ. До рассухаривания клапанов можно проверить их на герметичность с помощью любой проникающей жидкости (растворителя, бензина, ацетона и т. д.). Укладываем головку блока на бок и заливаем в окна жидкость.

Если на поверхности клапанов появляется жирный след от прошедшей между седлом и клапаном жидкости – требуется притирка. Если жидкость проливается заметным потоком – велика вероятность, что клапан прогорел. Прогоревший клапан притереть не выйдет. Потребуется его замена.

После рассухаривания осматриваем фаски на клапанах и седлах. Рабочая фаска должна иметь по всей окружности матовый оттенок. Причем толщина фаски с плотным прилеганием не имеет большого значения. Главное – чтобы она была непрерывной. Это указывает на плотность закрытия клапана.

Если фаска на клапане и блоке испещрена раковинами и нагаром – клапан нужно притереть. Обычно практикуется такой подход: даже если один клапан нуждается в притирке – профилактически прорабатывается вся головка.

Почему дизельный мотоблок плохо заводится

Вот некоторые причины и их решения:

  • загрязненный воздушный фильтр требуется разобрать и почистить;
  • продукты сгорания могут засорить глушитель, его также нужно просто прочистить;
  • неправильно установленный карбюратор, тогда необходимо переустановить его;
  • неисправность цилиндропоршневой группы;
  • также проблема может быть использование летнего топлива в зимний период. Ведь остатки летнего топлива превращаются в тягучую массу, которая не может подаваться с помощью насоса в двигатель. Здесь следует просто разогреть топливо, загнав мотоблок в теплую среду.

Как можно увидеть, починить все и самому несложно, главное, следовать указанным правилам и инструкции, ведь забота о любом приборе, продлевает ему жизнь.

Что делать, если дизельный мотоблок работает рывками

В таком случае сразу же отключают мотор и дают двигателю немного времени чтобы он остыл, только после этого можно приступать к ремонту или устранению неполадок. Есть несколько причин таких неисправностей:

  • в картере мотора нехватка масла;
  • на нижней части шатуна появился надир;
  • сломался маслообрызгиватель или шатун (деталь, которая соединяет поршень и шатунную шейку).

Что делать, если во время работы мотора из двигателя идет густой черный дым

Это может говорить о том, что топливная смесь, которую получает карбюратор, слишком насыщенная, или проблема в маслосъемном поршневом кольце, или же произошло засорение воздушного фильтра.

https://www.youtube.com/watch?v=wLFWPsIGX1g

Чтобы устранить этот фактор, производят следующие действия:

  • отрегулировать карбюратор;
  • поменять старые клапаны;
  • поставить новый поршневые кольца.

Взаимосвязь двигателя и клапанов

Мотоблок — это сложный сельскохозяйственный агрегат, который включает следующие узлы:

  • двигатель;
  • трансмиссия;
  • ходовая система;
  • рулевое управление;
  • система питания.

Двигатель — силовой механизм мотоблока. Различают такие виды моторов:

  1. По способу комплектации:
  2. 4-тактные.
  3. По виду применяемого топлива:
  4. бензиновые.

Заводы-производители в последнее время выпускают 4-тактные моторы с высокими техническими показателями.

На крупных агрегатах устанавливаются дизельные, на малых и средних — бензиновые моторы, широко распространенные среди аграриев, с мощностью 4-9 л.с.

Двигатель внутреннего сгорания — основное устройство, в котором происходит процесс преобразования тепловой энергии сгорания топлива в механическую.

Процесс трансформации энергии осуществляется в 4 этапа:

  • запуск топлива;
  • сжатие горючей смеси;
  • сгорание;
  • выпуск.

В камеру сгорания через входной распределитель поступает топливный материал. Клапанные элементы закрываются, поршень движется вверх, сжимая рабочую смесь. При включении свечей зажигания разряд поджигает горючий материал. При повышении температуры смесь расширяется, толкая поршень вниз. Происходит трансформация тепловой энергии в механическую. Когда клапана открываются, газы выводятся в выходную систему.

По истечении определенного срока эксплуатации из-за сильных нагрузок зазоры впускного и выпускного клапанов могут меняться.

Причиной является износ и амортизация элементов. Малый зазор изменяет фазы распределения газов. Двигатель не работает с заявленной мощностью. При большом зазоре появляются механические колебания, которые приводят к деформациям. Из-за кратковременного открытия клапанов цилиндр не заполняется полностью. Это приводит к сбоям и неисправностям в работе, уменьшению работоспособности.

Регулировка клапанов мотоблока — обязательная процедура в проведении техобслуживания.

По техническому регламенту она должна осуществляться 1 раз в год. При неисправностях в работе машины регулировать клапана можно 2 раза в год.

Действия перед регулировкой клапанов.

Перед регулированием клапанов нужно дать двигателю мотоблока немного поработать, а затем подождать пока он остынет.

Следующий порядок действий:

  • демонтировать масляную ванну, которая установлена над воздушным фильтром;
  • демонтировать кожух самого маховика;
  • специальную метку «0» нанесенную на маховике, с максимальной точностью совместить с нанесенной на цилиндре такой же меткой;

Зачем нужно притирать клапана

Немного теории. Клапаны открывают и закрывают каналы подачи топливно-воздушной смеси и отвода отработавших газов. Чем надежнее запирает клапан канал, тем полноценнее в моторе проходит газообмен. Двигатель работает в штатном режиме и выдает номинальную мощность.

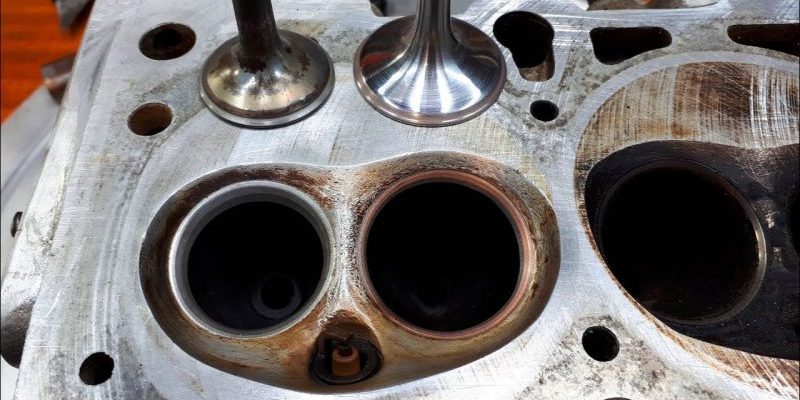

Контактная поверхность клапана с головкой блока выполнена в виде кольцевой фаски с углом наклона от 30 до 60 градусов по отношению к плоскости соединения ГБЦ с блоком цилиндров. В заводских условиях эти две поверхности прирабатываются индивидуально для каждой контактной пары.

✅ Регулировка клапанов на мотоблоке - необходимые инструменты -
фаска клапана

Со временем седла в головке блока и рабочие поверхности на клапанах перестают плотно прилегать друг к другу. На них появляются раковины, сажевые и маслянистые отложения. Из-за этого клапаны не обеспечивают полную изоляцию камеры сгорания, происходит частичный прорыв газов. Это снижает мощность и КПД двигателя, повышает расход топлива и ускоряет загрязнение и износ мотора.

Притирка клапанов в большинстве случаев восстанавливает плотность закрытия клапанов. Создание полной герметичности в камере сгорания на любом такте и есть та единственная цель, которую преследует эта процедура.

Как настраивать на мотоблоке агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

  • Прогреваем двигатель, после чего даем ему какое-то время на остывание.
  • Снимаем масляную ванну воздушного фильтра.
  • Далее нужно открутить кожух маховика, крепленный на 6 болтах.
  • На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
  • Далее снимаем клапанную крышку.
  • Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
  • Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Стоит отметить, что идентичные действия по регулировке проводятся и для регулировки клапанов на мотоблоке Патриот. Мотоблок Агрос и его регулировка клапанов также соотносится с мотоблоком мб 1.

Так что при необходимости можно воспользоваться идентичной схемой.

Как отрегулировать клапана

У каждой модели есть свои особенности по процессу регулирования клапанов. Но в основном имеется стандартный процесс, который мало чем различен в пошаговом варианте. Порядок действий:

  • подготовка техники и необходимых инструментов;
  • снимается кожух;
  • после маховика снимаем клапанную крышку;
  • регулируем;
  • установка крышки и кожуха.

Важно! Перед процессом необходимо проверить зазоры. При правильном зазоре порядок действий стандартный.

Список необходимых инструментов может различаться, в зависимости от марки и особенностей мотора. При стандарте потребуется набор гаечных ключей и отверток, а также щуп или небольшое лезвие.

Сам процесс подразумевает установку зазоров оптимального размера. Почти в любой инструкции по эксплуатации величина указана. У каждого варианта свой механизм со своими параметрами. Это необходимо учитывать при работе и обслуживании.

Вместе с мотором и всеми механизмами производится установка трансмиссии и ходовой части. Только полноценный процесс настройки приведет весь набор механизмов в оптимальное состояние.

Сама настройка включает в себя следующие действия:

  • после того как снимается крышка клапанной системы, проверяется параметр промежутка;
  • правильный люфт должен свободно пропускать щуп под клапан;
  • при стандарте зазор впускного типа равен 0,15 мм, а выпускной клапан имеет люфт в 0,2 мм;
  • для настройки проводится ослабление гаек креплений;
  • после достижения результата гайки креплений затягиваются и устанавливается крышка и кожух.

Важно! После любой настройки требуется производить проверку работы механизмов.

Все процедуры выполняются строго специалистом или лицом с достаточным опытом. Различные варианты имеют разные показатели, но сам порядок действий является стандартным. При любой диагностике необходимо также производить проверку всех систем. От этого зависит дальнейшая производительность и эффективность работы всего устройства.

Различные варианты по механизмам ручной сборки зависят только от модельного ряда, на основе которого все собиралось. Каждый тип с/х приспособлений имеет свой уровень параметров, который необходим для эффективной работы.

Важно! Если нет инструкций по установке параметров, то лучше обратится к специалисту, который самостоятельно произведет подгонку устройства по требованиям.

Как починить форсунку дизельного мотоблока

Проверить ее роботу можно с помощью топливного насоса, установленного на двигателе. После этого форсунку осматривают и регулируют: разбирают в чистом месте, затем промывают керосином или чистым топливом, обдувают и снова собирают. Таким простым способом изделие возвращается в рабочее состояние.

Как правильно отрегулировать клапан мотоблока зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

  • Открываем маховик.
  • Развинчиваем клапанную крышку по часвой стрелке.
  • Щупом проверяем зазор точно также как описано выше.
  • Ключем делаем проворот между гайками и немного их ослабляем.
  • Закрываем систему и проводим тестирование.

Как правильно притирать клапана

После рассуханивания внимательно осматриваем клапан на наличие прогаров. Прогоревший клапан притирать нет смысла, его проще заменить. Также проверяем осевое биение стержня во втулке. Если клапан болтается, то смотрим на его стрежень. Заметная глазом выработка на стержне также недопустима.

Перед началом притирки очищаем поверхности фасок от нагара по максимуму. После этого наносим на фаску клапана небольшой слой притирочной пасты. Вставляем клапан во втулку на головке блока и с обратной стороны соединяем стержень с нашим инструментом. Делаем небольшой натяг и начинам вращать клапан в головке блока. Не нужно создавать большое прижимное усилие: можно прорезать в седле слишком глубокую фаску.

Важный момент: притирку нужно обязательно проводить в две стороны. Если работаете электроинструментом, то менять направление вращения нужно не реже, чем раз в 7-10 секунд. Иначе можно переточить фаску. При ручной притирке просто проворачивайте клапан на 90-180 градусов и периодически перехватывайте инструмент.

Нельзя притирать фаску только в каком-то одном положении. Клапан должен надежно приживаться к седлу при любом угле поворота. Дело в том, что при работе ГРМ клапаны постоянно проворачиваются в седле. И если притирку делать без периодического поворачивания, то капаны будут прилегать плотно и обеспечивать герметичность только в каком-то одном положении.

Как долго притирать? Однозначного ответа на этот вопрос нет. Все зависит от изначального повреждения фасок, зернистости пасты, силы прижатия и интенсивности процесса. Общие рекомендации таковы:

  • каждые 2-3 минуты останавливайтесь, очищайте клапан и блок от пасты и проверяйте состояние фасок;
  • если заметны раковины на обрабатываемых поверхностях – наносим свежую пасту и продолжаем работать еще 2-3 минуты;
  • после появления матовой фаски по всему периметру клапана притирку можно считать оконченной.

В среднем весь процесс притирки одного клапана занимает от 5 до 15 минут. В некоторых случаях, при наличии на фасках глубоких борозд и раковин, один клапан придется притирать до часа.В конце процедуры обязательно тщательно промойте головку и клапан от пасты.

Как разобрать двигатель

Также необходимо разобрать двигатель мотоблока и осмотреть все узлы. Все неисправные, деформированные или поврежденные детали заменить аналогичными новыми. Еще можно провести осмотр карбюратора, воздушного фильтра и глушителя, ведь там могут быть такие проблемы, как засор или простое загрязнение.

В таком случае нужно срочно осмотреть, разобрать и почистить каждую деталь и собрать ее снова, если же этого не сделать и использовать двигатель дальше, несмотря на плохое состояние, то могут появиться новые, уже неисправные поломки. Также могут быть проблемы с корпусом муфты или храповиком, тогда нужно разобрать пусковой блок и заменить неисправную деталь на новую.

Как регулировать клапана на мотоблоке

Регулировка клапанов на мотоблоке, настройка механизмов управления, замена масла в основных узлах, осмотр шин — основные работы, которые проводятся при техническом обслуживании мотоблока. ТО необходимо для обеспечения безопасной работы агрегата, проверки надежности, прочности всех его узлов и соединений.

В данном обзоре будет рассмотрен вопрос, как отрегулировать клапана на мотоблоке. От них зависит постоянство работы двигателя и всей мотомашины в целом.

Лифан 6.5

Регулировка клапанов на мотоблок Лифан 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

  • Снимаем кожух, чтобы добраться до маховика.
  • Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
  • Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
  • Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
  • Ставим на место крышку клапанов и кожух маховика.

Клапана мотоблока Лифан 6.5

На мотоблоке лифан

Регулировка клапанов на мотоблоке Лифан имеет свои особенности. Есть несколько вариантов мотора по мощности, которые имеют свои параметры по зазорам. В основном используется «Лифан 6.5». Размер зазоров устанавливается стандартный, то есть для впуска – 0,15, а на выпуск – 0,2. Сама процедура также проводится в соответствии с обычным порядком действий.

Лифан является одной из моделей, которую не требуется прогревать до проверки. Прогрев техники совершается уже после клапанной регулировки, когда проверяются все системы в совокупности. Еще одним важным моментом является возможность обратиться в специальный сервис, так как марка распространена.

Практически все модификации Лифан имеют аналогичный порядок действий. Исключения составляют только самосборочные варианты, которые созданы на основе модели.

На мотоблоке патриот

Регулировка клапанов на мотоблоке Патриот имеет свои нюансы. Стоит учесть, что Патриот имеет идентичную регулировку Агро. Весь процесс отличен от стандартного плана, в том числе для марки Лифан. Настройка:

  • прогрев двигателя и его остывание;
  • съем масляной ванны фильтра воздушного типа;
  • откручивание кожуха, в том числе всех шести болтов;
  • мертвая точка (0) располагается напротив метки цилиндра;
  • снимается крышка на клапанной системе;
  • расслабление контргайки и проверка люфта;
  • установка требуемого результата и закручивание гайки;
  • установка крышки и кожуха;
  • проверка работы.

По этой системе можно варьировать настройки техники и отрегулировать требуемый уровень параметров.

Важно! Различные модели техники имеют различные параметры из-за типа механизмов, то есть если установлен неродной мотор, то размер промежутка регламентирует сам механизм.

После окончания настройки требуется полноценная проверка аппарата в процессе работы.

Клапаны регулируются по стандартному плану, который предусмотрен для различных моделей. Каждый тип двигателя имеет свои требуемые параметры, что влияет на особенности регулировки. Все требования можно найти в инструкции, а также уточнить в сервисном центре, который занимается ежегодным облуживанием. Без полноценной проверки оборудования детали получат дополнительный износ, а техника не работает эффективно.

Наиболее популярные бензиновые двигатели

Классификация двигателей Honda представлена такими сериями как GC, GX, GP, IGX.

К главным особенностям двигателей производства Honda относятся воздушное охлаждение и ручной запуск, вес крайне производительных агрегатов составляет 25 килограмм, сбалансированный расход горючего – 2, 5 л.

Наиболее популярными среди прочих двигателей производства Honda являются двигатели класса GX. Данная серия двигателей подвергается регулярной доработке, в связи с чем растет их экономичность в плане потребления топлива, а также повышается их экологичность.

Двигатели серии GX являются высококачественными комплектующими повсеместного назначения и предназначены для долговременной и беспрерывной работы в крайне сложных условиях. Что касается мощности, то в большинстве случаев она не превышает 15 лошадиных сил.

https://www.youtube.com/watch?v=rSqgOh82Kz8

Весной 2021 года, Honda запустила линейку GX-240, GX-270, GX-340, GX-390. Данные устройства соответствуют строгим стандартам относительно выхлопных газов EPA 3 Phase.

Заслуживают внимания усовершенствованные модели GX130, GX-160, GX-200.

Были внедрены следующие усовершенствования: переменное опережение зажигания, более высокий уровень сжатия, улучшенная работоспособность карбюратора, а также легкий поршень. Они содействовали возрастанию мощности и вращающего момента, повышению топливной эффективности, уменьшению вибрации и шума.

В отличие от характеристик, размеры и внешние очертания практически не изменились. Это привело к тому, что двигатели данной серии легко заменяются, данный процесс не вызывает каких-то особых трудностей. Стоит отметить и пружины CG, внедренные в данную серию и отличающиеся особой надежностью.

Необходимые инструменты

Для осуществления регулировки клапанов карбюратора потребуется минимальный перечень сподручных средств:

  • бритвенное лезвие или щуп;
  • отвертка минусовая;
  • накидной ключ.

С помощью этих нехитрых средств можно выполнить регулировку большинства карбюраторов.

Люди изобрели снегоходы, которые позволяют ездить по снежным дорогам максимально быстро, при этом, без особых усилий. Снегоходы Ермак — это качество, скорость и надежность.

Садовое дело, уход за растениями и деревьями всегда считались одними из сложнейших видов работ, так как требовали значительного времени и сил. Опрыскиватель Маролекс — идеальное решение для вашего сада.

Трудоемкие огородные работы теперь можно выполнить при помощи мотоблока. Здесь узнаете о том, как посадить картофель мотоблоком.

Важно понимать, что под регулировкой клапанов подразумевают установку оптимального зазора, который прямо прописан в инструкции по эксплуатации к каждой конкретной модели.

Об устройстве мотоблоков и клапанов

Мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко, Дон представляют собой довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ.

Рассмотрим каждый узел более детально:

  • Двигатель. В зависимости от комплектации, могут использоваться 2-тактные и 4-тактные моторы. На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
  • Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.
  • Особенности бензинового двигателя на мотоблоках

    Бензиновый движок на с/х технике часто является наиболее проблемной частью. У него есть много особенностей, которые требуется учесть при техобслуживании и настройке. Особенности:

    • есть два типа бензиновых движков – двухтактные и четырехтактные;
    • основная часть деталей является универсальными, но для ряда механизмов потребуются запчасти от производителя;
    • полноценная установка проводится при техобслуживании, которое производится минимум один раз за год;
    • большая часть двигателей имеет азиатское происхождение, но при этом достаточно качественны и удобны в обслуживании;
    • для регулировки и прочих процессах потребуется иметь необходимые инструменты.

    Важно! Видео о регулировке клапанов и всем процессе обслуживания можно найти в интернете, но проводить процедуру должен только человек с опытом и необходимыми навыками, так как механизм очень чувствителен даже к небольшим недочетам.

    В этом видео вы узнаете, как отрегулировать клапан в мотоблоке: В устройстве мотоблоков внутреннее оборудование занимает важное место, так как именно от него зависит производительность любой работы. Обслуживать технику рекомендуется ежегодно в специальных сервисах, но также потребуется дополнительная установка после периода простоя или после длительной эксплуатации.

    Такой подход позволяет уменьшить износ деталей и содержать технику в оптимальном состоянии.

    Любая неправильная подгонка приведет к снижению мощности, износу деталей и постоянным неполадкам. Также выяснить, что процедура была проведена неправильно, можно по отсутствию стабильности при работе.

    Для каждого бензинового варианта процесс проверки регламентируется рядом моментов, в том числе эксплуатационными данными, расписанными в инструкции, а также марками и видами наборов деталей. При различных типах уровень необходимых параметров может различаться даже при одной марки самой техники.

    ✅ Регулировка клапанов на мотоблоке - необходимые инструменты -
    Регулировка клапанов имеет свою особенность

    Правильная регулировка клапанов для мотоблока

    Автомеханик, специализируется на С/Х технике

    Для оптимальной работы техники требуется регулировка клапанов на мотоблоке. Эта процедура является обязательной и проводится по специальному шаблону. Различные модели имеют некоторые особенности, которые требуется учитывать. Если проводится регулировка клапанов мотоблока, бензиновый двигатель должен быть полностью подготовлен к дальнейшей работе.

    Регулировка карбюратора мотоблока

    Нестабильность оборотов двигателя мотоблока говорит о том, что карбюратор нуждается в регулировке. Необходимость выполнения данной процедуры, как правило, возникает перед началом сельскохозяйственного сезона, когда техника длительное время не использовалась, либо же после него, когда мотоблок подвергался значительным нагрузкам длительный период времени.

    • Винты, регулирующие малый и максимальный газ вворачиваются полностью, после чего ослабляются примерно на полтора оборота.
    • Мотор запускается и около 10 минут прогревается.
    • Рычаг, который контролирует работу силовой установки, должен быть установлен в минимальную позицию, но мотор останавливаться не должен.
    • Винт, регулирующий заслонку дросселя, поможет отрегулировать минимальные обороты на холостом ходу, чтобы работа мотора была стабильной, без посторонних шумов и остановок.
    • Вращение винтов дает возможность точно установить количество горючей смеси, которое попадает в мотор.
    • Затягивание винта способствует обогащению смеси, тогда как его выкручивание, наоборот, увеличивает объем воздуха, попадающего в двигатель;

    При помощи винта малого газа следует отрегулировать максимальные обороты на холостом ходу. Аналогичным образом следует поступить и с минимальными оборотами, пользуясь винтом упора заслонки дросселя. Суть такой регулировки заключается в том, что винт заслонки позволяет регулировать угол, на который она закрыта;

    Рычаг, отвечающий за управление мотором, следует перевести в позицию “газ”. Если работа мотоблока по-прежнему не может быть названа стабильной, винт полного газа регулируется до того момента, пока не будет наблюдаться идеальный ход. Тем не менее, максимально допустимое число оборотов винта – 2.5.

    Точность регулировки карбюратора может быть определена и по тому, как выглядит свеча зажигания после непродолжительной работы под нагрузкой. Если рабочая смесь идеальна, то на свече не будет ни нагара, ни следов топлива, которые говорят о слишком бедной, либо, наоборот, слишком богатой горючей смеси.

    Регулировка зазора клапанов мотоблока

    С течением времени, при значительных нагрузках, зазор клапанов двигателя мотоблока изменяется. Причина этого может заключаться в износе деталей. Недостаточное расстояние приводит к тому, что значительно меняются стадии газораспределения, в результате чего не удается достичь достаточной степени сжатия, силовая установка работает с перебоями и не выходит на заявленную мощность.

    В особо серьезных ситуациях можно наблюдать даже деформацию клапанов. Если зазор слишком велик, то фиксируются значительные механические шумы, фазы распределения газа также значительно изменяются, клапаны открываются на слишком короткое время, из-за чего цилиндр не заполняется должным образом, мощность падает, случаются сбои.

    Итак, сначала необходимо добраться до маховика. Именно на этой детали отмечено значение верхней мертвой точки. Маховик скрыт под кожухом, а потому придется снять его. Перед снятием кожуха снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если зафиксировать все защелки при помощи резинок. Ключом раскручиваются все болтовые соединения, после чего крышка без проблем снимается.

    На маховике можно увидеть метки, которые обозначают ВМТ, а также значения 5, 10 и 20 градусов. Отметка 20 градусов обозначает впрыск горючей смеси. Маховик следует подвести под верхнюю мертвую точку, ориентируясь на соответствующее деление. Крышка клапанов раскручивается и снимается.

    В процессе регулировки нужно пользоваться следующими инструментами:

    • Отвертка;
    • Накидной ключ на 10;
    • Лезвие толщиной 0.1 миллиметра.

    Согласно техническому паспорту, зазор клапанов двигателя мотоблока составляет от 0.1 до 0.15 миллиметров, а потому при помощи лезвия можно отрегулировать его очень точно. Тем не менее, нужно обращать внимание на то, что некоторые лезвия имеют толщину в 0.

    • Отвертка;
    • Расслабляем гайку, вставляем лезвие и начинаем поджимать;
    • Следует ориентироваться на лезвие, аккуратно подтягивая гайку;
    • Регулировка ведется до тех пор, пока не будет устранен свободный ход клапана. Он должен сидеть достаточно плотно.
    • В обратном порядке собираем кожух, устанавливаем на место масляную ванну.

    Если все манипуляции проведены без ошибок, то двигатель будет работать ровно и без лишнего шума.

    Регулировка клапана

    Для регулировки клапанов на мотоблоках необходимо подготовить инструменты:

    • гаечные ключи;
    • отверток;
    • бритвенный зонд или лезвие.

    Для некоторых типов двигателей могут потребоваться другие дополнительные инструменты. Регулировка клапана. это означает настройку оптимального зазора клапана проходящих тракторных двигателей. В инструкциях к устройству указано значение разрыва. Расположение двигателей на каждой модели агрегата разное. Но в целом последовательность действий выглядит следующим образом:

    • крышка двигателя снята;
    • крышка клапана снята;
    • внесены коррективы;
    • установлена ​​крышка клапана;
    • крышка установлена.

    Регулировка клапанов на мотоблоке агро: порядок действий

    Установку зазоров между клапаном и коромыслом необходимо производить на холодном моторе, придерживаясь следующей последовательности действий:

    1. Снять крышки, закрывающие газораспределительный механизм.
    2. Проконтролировать надежность затяжки гаек крепления головки.
    3. Поставить поршень в верхнюю мертвую точку (ВМТ).
    4. Для максимально точной установки поршня в верхнюю мертвую точку придется демонтировать защитный кожух вентилятора и совместить контрольную метку «Э», которая расположена на венце маховика с о, присутствующей на корпусе картера.
    5. Приоткрутить контргайку и втулку коромысла. Затем, вставив щуп 0,08 или 0,1 мм между пятой коромысла и торцом клапана и не вытаскивая его, подтянуть втулку таким образом, чтобы щуп проходил в зазоре достаточно свободно, после чего можно затянуть контргайку.
    6. Проконтролировать тепловые зазоры между пяткой коромысла и торцом стержней впускного/выпускного клапанов.
    7. Поставить на место защитные крышки и закрепить их гайками.

    В тех случаях, когда длительное время мотор функционировал с нарушенной настройкой, на плоскости клапана и седле может образовываться налет, состоящий из неполностью сгоревшего масла (кокс). В таких случаях необходимо выполнить «подгонку» деталей, чаще всего эту операцию называют «притирка». Эта же операция проводится и при замене клапана:

    1. Для начала придется снять головку блока.
    2. Освободить клапана, вытащив контрящие их сухари и поджимающие пружины.
    3. Произвести очистку поверхностей от кокса и ржавчины при помощи ножа или шлицевой отвертки.
    4. Промыть детали бензином.
    5. Нанести притирочную пасту на соприкасающиеся плоскости седла и клапана.
    6. Круговыми движениями, прокручивая рукой клапан и поджимая его к головке, притереть к седлу. Это можно сделать, используя дрель или шуруповерт.

    Регулировка устройств нева мб 2, зирка 105

    Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

    • Даем двигателю поработать, а потом немного остыть.
    • Снимаем кожух.
    • Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
    • Отвинчиваем контргайку.
    • Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
    • Завинчиваем всю систему назад.

    Собираем все необходимое для притирки

    Притирка клапанов в домашних условиях не требует специфичных навыков, специализированного инструмента и крупных вложений. Ниже приведен перечень необходимого инвентаря и материалов.

    1. Притирочная паста. Продается или в однокомпонентном варианте, или более профессиональном, двухкомпонентном (для грубой и чистовой притирки). Если нет опыта в этом вопросе – выбираем самую дешевую однокомпонентную пасту.
    2. Любой нежирный растовритель.
    3. Чистая, безворсовая ветошь.
    4. Инструмент для притирки.

    Инструмент для притирки можно изготовить из подручных материалов. Для начала смотрим на тарелку клапана. У некоторых двигателей в ней выполняется проточка для упрощения притирки. Если проточка есть – притирать будем с внутренней стороны ГБЦ. В качестве приспособления для притирки ищем любой подходящий под эту проточку инструмент (отвертку, биту шуруповерта, стамеску и т.д.).

    В случае если тарелка клапана гладкая – будем изготавливать инструмент для притирки из подручных материалов.

    Проще всего притирать клапаны с использованием дрели или шуруповерта. В патрон электроинструмента вставляем биту или сверло, диаметр которого максимально близок к диаметру стержня клапана. Далее ищем небольшой кусок шланга (обычно подходит обычный шланг от топливопровода)

    длиной 7-10 см и два хомута, подходящие по диаметру. Насаживаем шланг на сверло (биту) и зажимаем хомутом с хорошим усилием, чтобы вручную снять его было невозможно. Вторую сторону шланга будем крепить на стержне клапана аналогичным способом, с использованием хомута.

    Советы по техническому обслуживанию мотоблоков с двигателем honda

    Одной из основных манипуляций в случае с техническим обслуживанием мотоблоков является регулировка клапанов. От данной манипуляции напрямую зависит надежность работоспособности двигателя и всего мотоблока целиком. В особенности необходимо произвести данную процедуру, если мотоблок работает рывками, шумит и выдает периодические неполадки.

    Настройка клапанов представляет собой установку необходимых параметров зазоров. Нормы для установки зазоров зачастую прописаны в техдокументации устройства. Все модели имеют свои приемлемые значения в плане зазоров.

    Приемлемые зазоры клапанов для обычного устройства представляют собой следующие значения:

    • в случае с входным клапаном – 0, 10 – 0, 15 мм;
    • для выходного – 0, 15 – 0, 20.

    Для их регулирования и демонтажа вам понадобятся такие инструменты как:

    • комплект гаечных ключей;
    • плоская отвертка;
    • щупы на 0,10/0,15/0,20 мм.

    Для оптимальной настройки клапанов следует произвести следующие манипуляции:

    • убедитесь в том, что двигатель не нагрет;
    • открепите резервуар с масляной ванной от воздушного фильтра и фильтрующий элемент;
    • ослабьте и отсоедините с помощью гаечного ключа 4 болта, расположенных по кругу на защищающем кожухе;
    • отсоедините стартер и защищающий кожух маховика;
    • на торце маховик необходимо привести в устойчивое положение «мертвой точки», метка, расположенная на ребре обдува цилиндра, должна совпадать с нулевой меткой маховика;
    • отсоедините крышку с паронитовой прокладкой, заблаговременно выкрутив 3 закрепляющих болта;
    • проверьте ширину зазоров: входной клапан расположен рядом с фильтром, а выходной располагается рядом с глушителем;
    • чтобы измерить интервал, необходимо между клапаном и коромыслом просунуть щуп;
    • если расстояние не соответствует допустимому, то произведите регулировку элементов, воспользовавшись накидным ключом и отверткой;
    • очистите все соединительные элементы устройства с помощью кусочка ткани;
    • соберите двигатель обратно;
    • убедитесь в работоспособности мотоблока.

    Если произошла утечка моторного масла из редуктора мотоблока, то это указывает на то, что необходимо произвести замену сальника.

    Это можно сделать следующим образом:

    • отсоедините фрезы от вала, очистите их от следов грязи и масла;
    • ослабьте и отсоедините болты, фиксирующие крышку, которая защищает редуктор, если дела обстоят так, что крышка очень хорошо держится на корпусе, постучите по ней молотком;
    • извлеките непригодный сальник, очистите место под ним;
    • на край нового сальника выдавите герметик, поместите деталь на место, плотно закрутите крышку.

    Обзор мотоблока с двигателем Нonda ждет вас в следующем видео.

    Как делается регулировка клапанов мотоблока

    Установка зазоров

    Регулировка клапанов двигателя означает установку оптимальных зазоров. Их норма указана в техническом паспорте мотоблока. Каждая модель имеет свои допустимые параметры, которые зависят от марки и вида мотора машины.

    Допустимый зазор клапанов на мотоблоке для стандартного агрегата имеет такое значение:

    • для входного клапана — 0,10-0,15 мм;
    • для выходного — 0,15-0,20 мм.

    Для их настройки необходимы следующие инструменты:

    • гаечные ключи;
    • щупы на 0,10 мм, 0,15 мм и 0,20 мм;
    • плоская отвертка.

    Алгоритм действий по настройке оптимальных зазоров таков:

    1. Двигатель при операции должен быть холодным.
    2. Отсоедините стакан с масляной ванной от воздушного фильтра и фильтрующий элемент.
    3. Возьмите ключ, открутите 4 болта по кругу защитного кожуха.
    4. Снимите стартер, затем защитный кожух маховика мотоблока.
    5. На торцевой части маховика зафиксируйте «мертвую точку». Метка на ребре обдува цилиндра должна соответствовать нулевой метке маховика.
    6. Аккуратно снимите клапанную крышку с паронитовой прокладкой, предварительно открутив 3 болта.
    7. Проверьте зазоры:
        возле фильтра находится входной клапан;
    8. возле глушителя — выходной.

    Для проверки интервала вставьте щуп между коромыслом и клапаном. Если расстояние больше или меньше допустимого, с помощью накидного ключа и отвертки отрегулируйте элементы.

    • Протрите все соединения механизма чистой ветошью.
    • Соберите конструкцию в обратном порядке.
    • Включите мотоблок, проверьте его работоспособность.

    Если клапана отрегулированы правильно, двигатель будет работать без шума, рывков и сбоев.

    Заключение

    Мотоблок — это реальный ассистент владельцам земляных участков.

    Он способен выполнить что остается сделать нашему клиенту главные работы в саду и в огороде. При помощи плуга и культиватора он вспашет и обработает участок. После навешивания ему другого оборудования агрегат скосит травку, перевезет грузы.

    Бензиновый или дизель имеет достаточную мощность для таких операций. Для правильной работы необходимо настроить что остается сделать нашему клиенту узлы и механизмы этого устройства. Как верно отрегулировать клапаны на движке, мы разглядели. Остальное обозначено в аннотации по применению.

    Оцените статью
    Про мотоблоки
    Добавить комментарий

    Adblock
    detector
