Устройство и ремонт коробки передач трактора МТЗ-82 Беларус

Особенности и принцип действия лепесткового сцепления на МТЗ. Наиболее частые неполадки и варианты их устранения.

Для белорусских тракторов марки МТЗ в районе сухого отдела предустановлено так называемое лепестковое сцепление, связывающее дизельный двигатель и коробку переключения передач трактора. По сути это постоянно замкнутое, фрикционное сцепление с одним диском, основными деталями которого являются опорный диск и нажимной, а также маховик.

Опорный штампованный (стальной) диск соединён с маховиком дизельного мотора при помощи пальцев, трёх втулок и крепёжных гаек. Нажимной чугунный диск, с расположенными по окружности тремя ушками, вставляющимися в пазы опорного диска, снабжён рычагами отжима. Между дисками стоят двенадцать пружин, отжимающих диски друг от друга.

Демпфер сцепления (восемь резиновых демпферов) является связующим звеном между ведомым диском и ступицей, облегчая мягкость и плавность работы. Для включения/выключения сцепления трактора и первичного вала КПП на белорусских тракторах марки МТЗ устанавливается тормозок.

Как и любой технический узел или агрегат, сцепление трактора МТЗ — 80 нуждается в профилактическом уходе, периодической проверке и регулировке в случае необходимости. При знании устройства сцепления (а оно на самом деле предельно простое) выполнить все требуемые действия не составит труда даже неопытному трактористу-оператору.

Подробная схема устройства сцепления для белорусских тракторов марки МТЗ

Не подмажешь, не поедешь

Взяток это не касается, а вот использование необходимых смазочных средств знать необходимо. К тому же, важно соблюдать регламент проводимых работ и сроки их выполнения. На трактор МТЗ предусмотрено использование следующих ГСМ:

Регулировка сцепления должна проводиться (сцепление хотя бы осматривают) каждые 60, 240 моточасов работы, смазывая выжимной подшипник указанными выше средствами. На некоторых, более современных, моделях тракторов временной лимит увеличен практически вдвое, что не отменяет аналогичного плана действий.

Смазка производится через горловину маслёнки, находящейся на корпусе отводки или на кожухе самого сцепления, связанного гибким шлангом с подшипником. При регулировке сцепления осуществляется проверка свободного хода педали (обычно составляет от 40 до 45 мм) от выжимного подшипника до отжимных рычагов.

Пошаговый порядок проверки и регулировки сцепления

Вся сборка после регулировки выполняется строго в обратном порядке. Все числовые параметры величин, необходимых при регулировке сцепления на белорусских тракторах марки МТЗ вы можете прочитать в таблице:

Проверка и вероятные неисправности

Как и любой подвижный механический узел, сцепление подвергается сильной и серьёзной рабочей нагрузке в процессе эксплуатации, что рано или поздно приводит к сбоям и поломкам.

Чтобы определить, что система сцепления белорусского трактора функционирует в положенном штатном режиме, много ума не надо. Запомните два основных признака его качественной работы:

Проверять и осматривать систему сцепления необходимо каждые третье ТО (технический осмотр), обращая особое внимание на передачу крутящего момента от дизельного мотора. То бишь, внимательно осматривайте сцепление каждые 960 моточасов эксплуатации трактора.

Проверка осуществляется элементарно просто: трактор выгоняют на ровную прямую поверхность, где запускают на любой передаче, выставляя частоту вращения коленвала на средний уровень, а затем останавливают машину и, если дизельный мотор прекращает свою работу после остановки, то со сцеплением всё в норме, а если двигатель лишь замедляет вращение коленвала, то беда — сцепление буксует.

Основные неполадки и варианты исправления ошибок в работе

Единственными неполадками этого узла трактора, естественно, остаются чисто механические, появляющиеся из-за износа тех или иных деталей или вследствие загрязнения и неправильной эксплуатации, когда лепестковое сцепление не имеет возможности бесперебойно работать:

При явной пробуксовке первым делом нужно обратить внимание на точность его регулировки, но если это не помогло решению проблемы, то трактор надо немного погонять, разогрев диски, затем остановить и заглушить дизель, переключив рычаг коробки передач в нейтральное положение, и залезть в корпус, сняв с кожуха крышку люка.

Затем залить внутрь поллитра бензина и несколько раз провернуть коленвал, очищая и промывая тем самым оба диска. Делается это обычным медицинским шприцем, струю которого направляют на каждый диск до полной очистки. После промывки закрываете корпус крышкой и готово.

Однако, если промывка не дала положительного результата, это говорит о значительном механическом износе самих дисков и ослаблении нажимных пружин. Следовательно, указанные детали подлежат демонтажу и замене на новые.

Наконец, вторая важная причина неполадок — это неполное выключение из-за увеличенного чрезмерно хода педали. Здесь тоже всё делается обычной регулировкой тормозка и тяги, соединяющей педаль с валом блокировки.

Особенности самостоятельного ремонта корзины сцепления МТЗ. Информация о регулировке и замене

Детали сцепления трактора, как и любого другого колесного механизма, со временем выходят из строя. Ускоряет этот процесс пробуксовка и неполное выключение передач. В периодическом ремонте или даже замене нуждается корзина сцепления МТЗ-82, диск и другие детали.

Выявление неисправностей

Износ и поломку деталей сцепления можно определить по появлению:

Если во время нажатия на педаль сцепления возникает сильный шум или свиста, скорей всего, из строя вышел упорный подшипник выключения. Что касается пробуксовки, то основная ее причина – попадание масла на диски вследствие утечек через уплотнители валов коробки передач или коленвала.

Во время эксплуатации трактора на поверхности нажимного диска могут появляться трещины и радужные цвета. Виной тому изношенные накладки и искривленные ведомые диски сцепления.

Разбираем и снимаем сцепление

Чтобы выполнить ремонт корзины сцепления трактора или других деталей системы, нужно ее демонтировать. Приступая к решению данной задачи, вкрутите в маховик технологические болты, чтобы сжать нажимные пружины и открутить болты, крепящие опорный диск. Сделав это, выкрутите технологические «вставки». Теперь вооружитесь мелом и нанесите на нажимные системы и кожух метки. Это позволит вам в ходе сборки конструкции правильно расположить делали, и сохранить первоначальную балансировку.

Ремонт

Если при работе трактора МТЗ-82 во время переключения передач слышно, как скрежещут шестерни, значит:

После устранения неисправностей и регулировки сцепления скрежет должен исчезнуть. Если этого не случится, значит, нужно заняться регулировкой механизма, натягивающего пружину тормозка. Проверить правильность настройки данного механизма можно по длине сжатой пружины – она должна составлять 31-32 миллиметра.

Проблема все еще осталась? Значит, необходимо снять пол кабины, а также крышку понижающего редуктора и люка корзины сцепки. Сделав это, замерьте толщину накладок дисков – она должна составлять не меньше 1,5 мм. В противном случае следует заменить диск тормозка. Для этого следует отсоединить корпус сцепления от КПП, раскатать остров трактора и снять крышку понижающего редуктора. После этого останется только демонтировать вал сцепления, используя технологические болты, а затем заменить диск тормозка.

Толщина диска

Выполняя ремонт, обязательно измерьте толщину ведомого диска. Если она окажется меньше допустимого показателя, замените либо весь диск полностью, либо фрикционные накладки. Учтите, что они обязаны прилегать к диску предельно плотно.

Не забудьте осмотреть нажимной диск со всех сторон. На нем не должно быть:

Чтобы откорректировать имеющиеся дефекты, нужно отшлифовать или проточить диск.

Как выполняется замена сцепления

Чтобы собрать сцепление из старых деталей или установить новые, нужно воспользоваться специальным устройством, продающимся в соответствующих торговых точках. Сожмите пружины нажимного диска и вставьте технологические болты, чтобы зафиксировать их. Затем в обойму подшипника маховика (внутреннюю) смонтируйте технологический вал. Он нужен для правильной взаимной установки ступиц ведомых дисков.

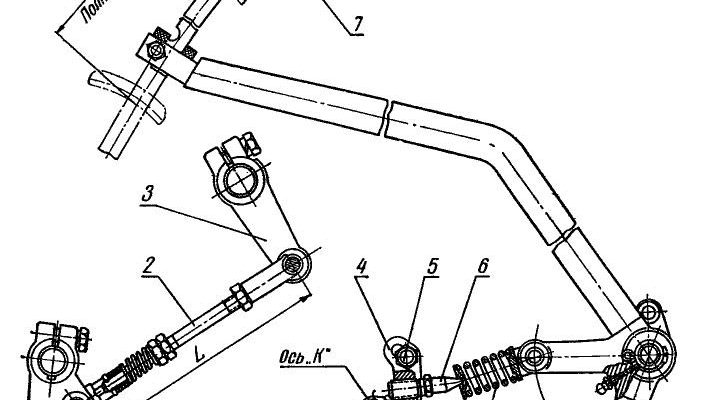

Регулировка муфты

Вращение тяги позволяет отрегулировать свободный ход педали сцепления. Рычаг педали в отпущенном положении должен упираться в пол кабины трактора. Если это не так, нужно отрегулировать систему, постепенно выворачивая из кронштейна упорный болт. Случается, что данная регулировка не приводит к желаемым результатам. В данном случае нужно ослабить болт, крепящий кронштейн, а затем повернуть кронштейн по часовой стрелке – в сторону пружины.

Если механизм выключения сцепления отрегулирован правильно, зазор между выступами рычагов обязан составлять 2,5-3,5 мм.

Гидрообъемное рулевое управление (ГОРУ) Беларус МТЗ-82.1, 80.1, 82.2
предназначено для управления поворотом направляющих колес и уменьшения
усилия на рулевом колесе при повороте.

Рис.85. Гидрообъемное рулевое управление и кран блокировки
дифференциала Беларус МТЗ-820, 82.2

1 – маслопровод муфты блокировки дифференциала; 2 – кран блокировки; 3 –
объединенный маслобак ГНС и ГОРУ; 4 – насос-дозатор; 5 – сливной фильтр;
6 – датчик аварийного давления масла; 7 – насос питания ГОРУ; 8 –
гидролиния всасывания; 9 – рычаг поворотный; 10 – конические пальцы; 11
– гидроцилиндр поворота; 12 – пресс-масленки; 13 – кронштейн цилиндра; Р
– гидролиния нагнетательная; Т – гидролиния сливная; L – гидролиния
левого поворота; R – гидролиния правого поворота.

Рис.86. Гидрообъемное рулевое управление и кран блокировки дифференциала
Беларус МТЗ-82.1, 80.1

1 – маслопровод муфты блокировки дифференциала; 2 – кран блокировки; 3 –
объединенный маслобак ГНС и ГОРУ; 4 – насос-дозатор; 5 – сливной
фильтр; 6 – датчик аварийного давления масла; 7 – насос питания ГОРУ; 8
– гидролиния всасывания; 9 – рычаг поворотный; 10 – конические пальцы;
11 –
гидроцилиндр поворота; 12 – пресс-масленки; 13 – кронштейн цилиндра; Р –
гидролиния нагнетательная; Т – гидролиния сливная; L – гидролиния левого
поворота; R – гидролиния правого поворота.

ГОРУ тракторов Беларус МТЗ-82-1, 80-1, 82-2 состоит из насоса-дозатора
4, рулевого гидроцилиндра 11, шестеренного насоса питания 7 с приводом
от
двигателя, объединенного маслобака 3 и гидравлической арматуры
(штуцеров, маслопроводов, рукавов высокого давления, шлангов и деталей
их
крепления).

Масляной емкостью является объединенный маслобак 3 гидронавесной системы
(ГНС) и гидросистемы ГОРУ. Фильтрация масла производится через
установленный в гидросистеме навески сливной фильтр 5 (номинальная
тонкость фильтрации 25 мкм).

В сливной гидролинии «Т» установлен кран блокировки 2, предназначенный
для управления гидравлической муфтой блокировки дифференциала заднего
моста трактора.

Связь между рулевым колесом и управляемыми колесами осуществляется
гидравлически посредством маслопроводов и рукавов высокого давления,
соединяющих установленный на рулевой колонке насос-дозатор 4 и
дифференциальный гидравлический цилиндр 11, установленный на корпусе ПВМ
или
передней оси.

При повороте рулевого колеса влево или вправо в насосе-дозаторе 4
происходит сжатие центрирующих пластинчатых пружин и смещение
распределительных канавок золотника (золотник через шлицы соединен с
валом рулевого колеса) относительно канавок гильзы, в результате чего
масло
от насоса питания 7 под давлением поступает через дозирующий героторный
узел насоса-дозатора в соответствующую полость «R» или «L» рулевого
гидроцилиндра 11 в объеме, пропорциональном величине поворота рулевого
колеса, а масло из другой полости гидроцилиндра 11 поступает через
каналы
в золотнике и гильзе в сливную гидролинию «Т» и сливается в маслобак.

При прекращении поворота рулевого колеса гильза под воздействием
центрирующих пластинчатых пружин насоса-дозатора возвращается в
нейтральное
положение относительно золотника, цилиндровые гидролинии «L» и «R»
запираются, а масло из нагнетательной гидролинии «Р» поступает через
каналы в
золотнике и гильзе на слив «Т», что обеспечивает сброс давления в
нагнетательной гидролинии «Р» и разгрузку насоса питания 7.

Запертый объем масла в полостях гидроцилиндра 11 обеспечивает
устойчивость направления движения трактора Беларус МТЗ-82.1, 80.1 при
наезде
управляемых колёс на неровности дороги или почвы.

При нормальных условиях работы, когда насос питания 7 обеспечивает
необходимое для поворота направляющих колес давление масла, максимальное
усилие, прикладываемое оператором для поворота рулевого колеса, не
превышает 30 Н.

Если поток масла от насоса питания слишком мал, или отсутствует
(например, при неисправностях дизеля, насоса питания, при разрушении
нагнетательного маслопровода или отсутствии масла в маслобаке), то при
вращении рулевого колеса насос-дозатор 4 выполняет функцию ручного
насоса, перекачивая масло из одной полости гидроцилиндра 11 в другую,
что обеспечивает поворот направляющих колес.

Усилие на руле, прикладываемое оператором для создания необходимого
давления масла в гидроцилиндре 11 при ручном управлении, значительно
возрастает, в отдельных случаях до 600 Н.

Технические характеристики ГОРУ Беларус МТЗ-82-1, 80-1

Усилие на рулевом колесе, Н, не более — 30

Люфт рулевого колеса, град, не более — 25

Скорость «скольжения» рулевого колеса в крайних положениях при
приложении к рулевому колесу усилия 100 Н — 3 об/мин

— тип — шестеренный
— направление вращения — левое
— рабочий объем, см3/об — 10

— тип — героторный, с открытым центром, без реакции
— рабочий объем, см3/об — 100
— давление настройки предохранительного клапана, МПа — 14+1
— давление настройки противоударных клапанов, МПа — 20+2

Механизм поворота: гидроцилиндр и рулевая трапеция

— диаметр поршня, мм — 50
— диаметр штока, мм — 25
— ход штока, мм — 200

Схема гидравлическая принципиальная ГОРУ тракторов Беларус МТЗ-82.1,
80.1 представлена на рисунке.

Рис.87. Схема гидравлическая ГОРУ с краном блокировки дифференциала

1 – объединенный маслобак ГНС и ГОРУ; 2 – насос питания ГОРУ; 3 –
насос-дозатор; 4 – гидроцилиндр рулевого управления; 5 – датчик
аварийного
давления масла в ГОРУ; 6 – муфта блокировки дифференциала; 7 – кран
блокировки дифференциала заднего моста (с педальным управлением); 8 –
гидросистема ГНС; 9 – насос ГНС; 10 – фильтр сливной; Р – гидролиния
нагнетательная; Т – гидролиния сливная; L – гидролиния левого поворота;
R –
гидролиния правого поворота.

Насос-дозатор рулевого управления

Насос-дозатор Беларус МТЗ-82-1, 80-1 – героторного типа с «открытым
центром» и отсутствием реакции на рулевом колесе включает в себя корпус
10,
качающий узел I, распределитель II, два противоударных клапана 7,
предохранительный клапан 6, два противовакуумных клапана 8 и обратный
клапан 9.

Героторный качающий узел I состоит из закрепленного на корпусе 10
статора 1 и вращающегося ротора 2, связанного с золотником 3 через
карданный вал
4. Распределитель II состоит из гильзы 5, набора пластинчатых пружин 11
и золотника 3, соединяемого шлицами с хвостовиком приводного вала
рулевой
колонки.

Обратный клапан – обеспечивает функционирование насоса-дозатора в режиме
ручного управления в качестве ручного насоса при неработающем насосе
питания.

Предохранительный клапан 6 предохраняет насос и гидросистему ГОРУ от
перегрузки, ограничивая максимальное давление в нагнетательной
магистрали
в пределах от 14 до 15 МПа.

Противоударные клапаны 7 (правый и левый) защищают рукава цилиндровых
гидролиний от пиковых давлений, возникающих в полостях гидроцилиндра в
момент наезда управляемых колёс на препятствия. Давление настройки
противоударных клапанов – от 20 до 21 МПа.

Противовакуумные клапаны 8 (правый и левый) предохраняют гидросистему
ГОРУ от вакуума и кавитации при срабатывании противоударных клапанов.

Рис.88. Насос-дозатор Беларус МТЗ-82.1, 80.1

1 – статор; 2 – ротор; 3 – золотник; 4 – карданный вал; 5 – гильза; 6 –
предохранительный клапан; 7 – противоударные клапаны; 8 –
противовакуумные
клапаны; 9 – обратный клапан; 10 – корпус; 11 – пластинчатые пружины; I
– качающий узел; II – распределитель.

Дифференциальный гидроцилиндр рулевого управления Беларус МТЗ-82.1, 80.1
установлен спереди передней оси или корпуса ПВМ-822 либо сзади
корпуса ПВМ-72 и с помощью рулевой трапеции обеспечивает поворот
направляющих колес трактора.

Шток гидроцилиндра через конический палец
10
соединен с поворотным рычагом 9 левого колесного редуктора, а корпус
гидроцилиндра соединен с кронштейном 13, установленным на корпусе ПВМ.

Гидроцилиндр состоит из корпуса, штока 6, поршня 17, крышки передней 11,
гайки накидной 12. Поршень крепится на штоке гайкой 2, которая
стопорится
кернением пояска в пазы штока 6.

В крышке 11 установлен грязесъемник 13,
уплотнения штока 14 и 15 и направляющие кольца 16, исключающие трение
штока и крышки. На поршне установлено комбинированное уплотнение 3,
исключающее трение поршня и гильзы корпуса.

В проушинах корпуса и штока установлены шарнирные сферические подшипники
1, имеющие каналы на внутреннем кольце для смазки поверхностей
трения. Шарниры закрыты от загрязнения втулками 19 и защитными
резиновыми чехлами 18.

Смазка шарниров производится через пресс-масленки в конических пальцах
10.

Рис.89. Гидроцилиндр рулевого управления Беларус МТЗ-82-1, 80-1

1 – шарнирный сферический подшипник; 2 – гайка поршня; 3 – уплотнение
поршня; 4, 7, 10 – кольца уплотнительные; 5 – корпус; 6 – шток; 8 –
кольцо
защитное; 9 – винт стопорный; 11 – крышка передняя; 12 – гайка накидная;
13 – грязесъемник; 14, 15 – уплотнения штока; 16 – направляющие кольца;
17 –
поршень; 18 – чехол защитный (для цилиндра Ц63); 19 – втулка (для
цилиндра Ц63); 20 – кольцо стопорное.

Сигнализация аварийного состояния гидросистемы ГОРУ

В сливной гидролинии «Т» на выходе из насоса-дозатора 4 установлен
датчик 6 аварийного давления масла в гидросистеме рулевого управления
Беларус
МТЗ-82.1, 80.1.

При снижении давления масла в сливной гидролинии ниже 0,08 МПа (по
причине отсутствия потока масла из-за недостаточного уровня масла в
маслобаке, выхода из строя питающего насоса или обрыва шлангов) датчик
срабатывает, и на блоке контрольных ламп загорается контрольная лампа
аварийного снижения давления масла в гидросистеме ГОРУ (красного цвета).

Гидрообъемное рулевое управление с корпусом ГУР

Гидрообъемное рулевое управление (ГОРУ) с насосом-дозатором на корпусе
ГУР Беларус МТЗ-82-1, 80-1 предназначено для управления поворотом
направляющих колес и уменьшения усилия на рулевом колесе при повороте.

Рис.90. Гидрообъемное рулевое управление с насосом-дозатором на корпусе
ГУР

1 – обратные клапана; 2 – корпус гидроусилителя; 3 – насос-дозатор; 4 –
датчик блокировки дифференциала; 5 – насос питания ГОРУ; 6 – гидролиния
всасывания; 7 – сошка; 8 – рычаг поворотный; 9 – гидроцилиндр поворота;
10 – кронштейн цилиндра; P – гидролиния нагнетательная; Т – гидролиния

сливная; L – гидролиния левого поворота; R – гидролиния правого
поворота.

ГОРУ Беларус МТЗ-82-1, 80-1 с насосом-дозатором на корпусе ГУР состоит
из насоса-дозатора 3, рулевого гидроцилиндра 9, шестеренного насоса
питания 5 с приводом от двигателя, корпуса гидроусилителя 2 и
гидравлической арматуры (штуцеров, клапанов, маслопроводов, рукавов
высокого
давления, шлангов и деталей их крепления).

Масляной емкостью является корпус гидроусилителя 2. Фильтрация масла
производится через установленный в корпусе гидроусилителя сливной фильтр
(номинальная тонкость фильтрации 80 мкм).

На корпусе гидроусилителя установлен датчик блокировки 4,
предназначенный для управления гидравлической муфтой блокировки
дифференциала
заднего моста трактора.

Связь между рулевым колесом и управляемыми колесами осуществляется
гидравлически посредством маслопроводов и рукавов высокого давления,
соединяющих установленный на корпусе гидроусилителя насос-дозатор 3 и
дифференциальный гидравлический цилиндр 9, установленный на корпусе
передней оси.

При повороте рулевого колеса влево или вправо в насосе-дозаторе 3
происходит сжатие центрирующих пластинчатых пружин и поворот
распределительных канавок золотника (золотник через шлицы соединен с
валом рулевого колеса) относительно канавок гильзы, в результате чего
масло
от насоса питания 5 под давлением поступает через дозирующий героторный
узел насоса-дозатора 3 в соответствующую полость «R» или «L» рулевого
гидроцилиндра 9 в объеме, пропорциональном величине поворота рулевого
колеса, а масло из другой полости гидроцилиндра 9 поступает через каналы
в
золотнике и гильзе в сливную гидролинию «Т» и сливается в корпус
гидроусилителя.

При прекращении поворота рулевого колеса гильза под воздействием
центрирующих пластинчатых пружин насоса-дозатора 3 возвращается в
нейтральное положение относительно золотника, цилиндровые гидролинии «L»
и «R» запираются, а масло из нагнетательной гидролинии «Р» поступает
через каналы в золотнике и гильзе на слив «Т», что обеспечивает сброс
давления в нагнетательной гидролинии «Р» и разгрузку насоса питания 5.

Запертый объем масла в полостях гидроцилиндра 9 обеспечивает
устойчивость направления движения трактора Беларус МТЗ-82.1, 80.1 при
наезде
управляемых колёс на неровности дороги или почвы.

Если поток масла от насоса питания 5 слишком мал, или отсутствует
(например, при остановленном двигателе, при неисправностях двигателя,
насоса
питания, при разрушении нагнетательного маслопровода или отсутствии
масла в корпусе гидроусилителя), то при вращении рулевого колеса насос-дозатор 3 выполняет функцию ручного насоса, перекачивая масло из одной
полости гидроцилиндра 9 в другую, что обеспечивает поворот направляющих
колес.

В сливной гидролинии установлены обратные клапаны 1 исключающие
поступление воздуха в насос-дозатор при ручном управлении (при
остановленном
двигателе, при неисправностях двигателя, насоса питания, при разрушении
нагнетательного маслопровода или отсутствии масла в корпусе
гидроусилителя).

Усилие на руле, прикладываемое оператором для создания необходимого
давления масла в гидроцилиндре 9 при ручном управлении, значительно возрастает.

Устройство и принцип работы насоса-дозатора и гидроцилиндра рулевого
управления тракторов с установленным ГОРУ с корпусом ГУР аналогично
тракторам с установленным ГОРУ.

Регулировка осевого хода поворотного вала:

Для регулировки осевого хода поворотного вала 4 ослабьте контргайку 26,
заверните регулировочный болт 24 до упора в торец вала, затем отверните
его
на 1/8 – 1/10 оборота и законтрите контргайкой 26.

Сервис и регулировки МТЗ-82

Эксплуатация и сервис МТЗ-82.1, 80.1, 80.2, 82.2

Обслуживание и эксплуатация МТЗ-1221

Техобслуживание и эксплуатация МТЗ-320

Эксплуатация и сервис тракторов

Полноприводный трактор МТЗ 82 оснащён дополнительной частью трансмиссии для передачи вращательного момента на передние ведущие колёса. В состав системы привода входят: раздаточная коробка; промежуточная опора; ведомый и ведущий карданные валы. Промежуточная опора привода выполняет функцию передачи вращения через ведущий карданный вал от раздаточной коробки к переднему мосту трактора через ведомый карданный вал, дополнительно сглаживая встроенной в свою конструкцию фрикционной муфтой резкие вращательные нагрузки.

В функцию фрикционной муфты узла входит предохранение приводных валов и механизма переднего моста от поломок, возникающих в случае резкого начала движения при большой крюковой нагрузке. Особенно показателен пример, когда при трогании передние колёса имеют хороший коэффициент сцепления с сухой твёрдой поверхностью, а задние со скользкой и мягкой. В этой ситуации задние колёса буксуют, а на передние ведущие колёса перераспределяется большая часть мощности двигателя. В этот момент фрикционные диски муфты, настроенные на срабатывание при превышении усилия 400-800 Н.м (40-80 кгс.м) частично пробуксовывают, таким образом, нивелируя пиковые нагрузки на детали привода и моста.

Устройство промежуточной опоры

Часто в практике называют описываемый узел сокращённо «промопора» или «подвесное», «подвесная опора», а также в простонародье «поросёнок». Отдельный чугунный корпус узла крепится кронштейном к нижней части картера сцепления. Крепление устанавливается на два штифта 1 и притягивается тремя крепёжными болтами. Длина болтов не должна превышать 40 мм, так как увеличенный размер может привести к препятствию вращения маховика двигателя.

В корпусе опоры 6 на двух шарикоподшипниках 8 (№ 6015) установлена соединительная трубчатая втулка 10, внутренние шлицы которой соединяют ведущий промежуточный карданный вал с передним ведомым валом привода через фрикционную предохранительную муфту. Муфта представляет собой шлицевой вал 12 с набранными на нём зубчатыми дисками 13 14, которые установлены парами. Ведущие диски 13 с зубцами по внутреннему диаметру входят в зацепление со шлицами вала муфты 12, а ведомые 14 с наружными зубцами зацепляются со шлицами соединительной втулки 10. Наборка дисков установлена на распорную втулку 7, с обратной стороны диски поджаты сферическими пружинными шайбами 15, которые создают постоянное усилие на соединённые диски для передачи вращения. Фиксирует конструкцию стяжная гайка 2, установленная через фланец крепления 3 промежуточного карданного вала. Степенью затяжки гайки регулируют усилие действия пружинных шайб на прижатие дисков муфты к друг другу и соответственно на усилие срабатывания муфты. Вращение полученное от муфты на промежуточную втулку передается через шлицевое соединение на скользящий фланец 11 соединённый карданом с главной передачей ПВМ.

В стандартной ситуации вал муфты и промежуточная втулка работают как одна целая деталь, передавая вращение без изменения частоты на передний ведущий мост. При возникновении резких нагрузок, диски реагируя на рывки, проворачиваются относительно друг друга, преодолевая силу трения между дисками, созданную степенью затяжки стяжной гайки 2. В этом случае частота вращения вала полностью не передаётся на промежуточную втулку. Таким образом, гасятся подаваемые пиковые импульсы мощности.

Промежуточная опора МТЗ-82. Устройство, схема, и необходимая информация для ремонта промежуточной опоры карданного привода трактора МТЗ-82. Регулировка и уход за карданным приводом.

Роль проводника крутящего момента к переднему ведущему мосту, непосредственно от раздаточной коробки, выполняет карданный привод. Основные детали привода – одноименные валы. Соединяет вышеозначенные детали опора вала, именуемая промежуточной. Конструкционно и по размерам принципиальных отличий друг от друга карданные валы не имеют. Наименования (передний и задний) даны исключительно по месторасположению валов.

Причины неполадок в работе опоры

Часто недостаточное усилие поджатия дисков муфты провоцирует срабатывание и буксование на слабых усилиях, что сопровождается перегревом узла. Усилие зажатия стяжной шплинтовочной гайки промопоры может уменьшиться в результате естественного рабочего износа дисков муфты, а также при падении упругости тарельчатых пружинных шайб, действующих своим усилием на диски муфты. При пробуксовке в результате трения происходит закипание масла в корпусе опоры и избытком возникающего давления расширенной нагретой смазки выдавливает уплотнительные сальники. После потери смазки узел начинает работать на сухую, подвергая быстрому износу детали конструкции. При последующем игнорировании контролем состояния узла работа без смазки может привести к разрушению деталей и заклиниванию механизма, а также аварийному обрыву кронштейна крепления корпуса опоры.

Дополнительным фактором, влияющими на работу промежуточной опоры является — надёжность затяжки крепления кронштейна узла к корпусу сцепления трактора. Также важным фактором является балансировка карданных валов привода и состояние подшипников крестовин.

Ремонт и регулировка

При выявлении нарушения в работе опоры рекомендуется отключить привод переднего моста. С соблюдением правил техники безопасности произвести осмотр узла и проверить уровень смазки в корпусе. При наличии рабочего уровня масла и отсутствии недопустимых люфтов на посадочных местах соединительных фланцев узла производят подтяжку регулировочной гайки 2 с усилием 40 Н.м (4 кгс.м.) добиваясь увеличения усилия срабатывания муфты до 400-800 Н.м (40-80 кгс.м).

Регулировочная гайка муфты опоры

Если регулировка не даёт положительного эффекта в работе узла — производят демонтаж для ревизии узла с устранением неполадок. Осуществляя ревизию, при нормальном состоянии деталей узла, причиной отсутствия установленного усилия срабатывания муфты является износ фрикционных дисков. Устраняют неполадку дополнительной установкой пары рабочих дисков и при необходимости меняют пружинные тарельчатые шайбы. Таким образом, компенсируется толщина износа дисков и восстанавливается требуемое усилие при затяжке регулировочной гайки.

Также при последующем ремонте нужно учитывать, что вследствие нагрева масла резиновые сальники теряют эластичность и при визуальной целостности не выполняют своей уплотняющей функции.

Порядок сборки промежуточной опоры

Перед началом сборки убедитесь в отсутствии недопустимой выработки на посадочных местах деталей. Наличие эллипсности в местах посадки промежуточной втулки, опорной втулки, скользящего и соединительного фланцев будет причиной дисбаланса при вращении и не даст плотному прилеганию сальников в конструкции узла.

Сборку узла осуществляют в следующем порядке:

Осуществляя сборку убедитесь, что установленные детали заняли своё посадочное место без перекосов.

Порядок сборки муфты промопоры

Поочерёдный монтаж деталей на вал муфты осуществляется в следующем порядке:

Правильность наборки деталей муфты проверяется наличием эффекта сжимания дисков при затяжке стяжной гайки сверху установленного соединительного фланца.

Количество дисков в муфте может быть разное и зависит от рабочей толщины дисков в комплектации узла. Наборка дисков должна соответствовать размеру, позволяющему в собранном состоянии обеспечить запас резьбовой части хвостовика вала для осуществления нужного усилия затяжкой.

Ремонт промопоры следует выполнять по инструкции производителя. Также удобно воспользоваться видео ремонта – в интернете множество роликов, показывающих процесс разбора и регулировки опоры во всех подробностях.

Обязательно почитайте: Самодельный трактор из жигулей

Очень важно соблюдать рекомендации производителя. Некоторые мастера, особенно имеющие большой опыт, вносят в узлы и агрегаты изменения. В ряде случаев такое вмешательство оправдано, но чаще «улучшение» конструкции детали влечёт за собой перегрузки более крупных узлов. Распространённый пример – когда из опоры убирают всю «лишнюю» начинку, после чего она действительно реже ломается, зато потом из-за перегрузок выходит из строя весь передний мост.

Производителем карданный привод поставляется в динамической балансировке, со временем она может быть нарушена. Не следует разбирать его без особой необходимости. После ремонта вал в сборе следует заново отбалансировать, приварив металлические пластины на обоих концах трубы. Дисбаланс должен быть в пределах 55 г на см.

Обслуживание узла

Мероприятия по обслуживанию промежуточной опоры:

Объём заправки узла составляет 0,15 литра. Используемый трансмиссионный смазочный материал для опоры ТАп-15В, ТСп-10, ТСп-15К, ТАД-17 ГОСТ 2365-79. Многие практики для удобства осуществления заправки узла смазкой дополнительно оборудуют корпус тавотницей с пружинным запорным шариковым клапаном.

Управление задней навеской Беларус МТЗ-82

На тракторах Беларус МТЗ-82.1, 80.1 устанавливается силовой регулятор, обеспечивающий возможность силового, позиционного и высотного регулирования положения сельскохозяйственных орудий. Органы управления силового регулятора, обеспечивающего возможность силового, позиционного и высотного регулирования положения сельскохозяйственных орудий, представлены на рисунке.

__________________________________________________________________________Сервис и регулировки МТЗ-82

__________________________________________________________________________Эксплуатация и сервис МТЗ-82.1, 80.1, 80.2, 82.2

( 1 оценка, среднее 5 из 5 )

Главная функция коробки переключения передач — создание регулируемого крутящего момента и передача его от двигателя через трансмиссию на ведущие колеса трактора. КПП обеспечивает переключение скорости движения трактора, что дает возможность выполнять различные технологические операции и работы от транспортных до всевозможных задач в сельском хозяйстве, строительстве, коммунальной, лесной отрасли и других производствах. Механизм переключения передач МТЗ-80 сконструирован таким образом, что диапазон передаточных чисел скоростей комфортно вписываются в выполнение любых рабочих процессов с использованием всевозможного, специального оборудования. Включение понижающего редуктора позволяет получить 18 вперед и 4 передачи заднего хода.

КПП МТЗ 80 (82) гарантирует диапазон скорости движения вперед от 1,9 км/ч  до 34,3 км/ч и движения заднего хода от 4,09  до 9,22 км/ч. Кроме этого, коробка обеспечивает привод основного и бокового вала отбора мощности, ходоуменьшителя и переднего ведущего моста трактора МТЗ-82.

Устройство КПП

Переключение скорости осуществляется путем передвижения по шлицам валов прямозубых шестеренок, образующих в зацеплении передаточное число соответствующее той или иной передачи. Непосредственное переключение происходит с помощью рычага переключения связанного через механизм управления с вилками, двигающими шестерни и блоки шестерен.

Конструкция

Конструкция узла выполнена в виде двухступенчатого, четырёхвального, шестерёнчатого редуктора, собранного в цельнолитом, чугунном картере, размещенного между корпусом заднего моста и корпусом понижающего редуктора со сцеплением.

Валы опираются на подшипники, установленные в стенках и средней перегородке корпуса редуктора. Часть шестеренок выполнены заодно целое с валами, другие посажены на шлицы или свободно вращаются.

Схема КПП МТЗ 80

В левый люк корпуса коробки вместо крышки, при необходимости, устанавливается боковой ВОМ или ходоуменьшитель, в правый люк — раздаточная коробка.

Коробка передач МТЗ 82 отличается дополнительно установленной раздаточной коробкой, для привода переднего ведущего моста, в правом люке корпуса КПП по ходу движения трактора. Привод осуществляется от ведомой шестерни вторичного вала через промежуточную шестерню.

Современные модификации МТЗ 80 (82) оснащаются КПП с гидроподжимными муфтами, которые выполняют функцию активации выбранного передаточного числа. Переключение происходит за счет подачи давления масла на муфту. Управление муфтами осуществляется через золотник гидрораспределителя кпп. Гидроупровляемые коробки отличаются плавным и комфортным переключением.

Особенности эксплуатации КПП

Правильная эксплуатация кпп заключается в контроле состояния и своевременном техническом обслуживании, а также правильном выборе скоростного режима его переключения в процессе выполняемых работ трактором.

Контролируется отсутствие течи смазки в сочленениях корпусов трансмиссии и люков. Уровень масла контролируется через контрольное отверстие на правой стороне корпуса кпп. При отворачивании пробки отверстия, уровень должен быть не ниже нижней кромки отверстия, при этом трактор должен стоять в горизонтально ровном положении.

Замена смазки делается при плановом ТО 3 через каждые 960-1000 моточасов. Часто замену делают при сезонном ТО, меняя масло на другую марку.

Слив масла производится при разогретой трансмиссии, сразу после остановки. Пробки слива находится в нижней части картеров кпп, сцепления и заднего моста. После слива производят очистку магнитов от металлического мусора, возникающего при активном контакте деталей механизмов. Заправка масла осуществляется через отверстие пробки в верхней крышке корпуса коробки.

Применяемые марки масла:

При появлении посторонних шумов, гула, скрежета в коробке — следует прекратить эксплуатацию трактора и провести диагностику тех. состояния кпп. Своевременное обнаружение неполадки и её устранение убережет технику от более серьёзных поломок.

Схема переключения

На схеме указаны: на светлом фоне включение II-й ступени редуктора и соответствующие ей передачи (2,6,7,8,9 и 2-я задняя), на тёмном – включение I-й ступени и соответствующие передачи (1,3,4,5 и 1-я задняя). Предварительное включение  выбранной ступени дает возможность включать соответствующие ей передачи.

Схема включения передач трактора «Беларус»

Порядок переключения

Производя переключение следует понимать, что при соединённом сцеплении с двигателем, вращение идет непрерывным потоком на первичный вал кпп и для любого переключения следует прерывать поток, выжимая педаль сцепления, тем самым приостанавливая движение всех деталей кпп. Это создаёт условия синхронизации вращения деталей для комфортного ввода в зацепление передвигаемых зубчатых колёс.

Перед переключением следует сбросить обороты двигателя, затем выжимается педаль сцепления до упора, рычаг переключения выводится в нейтральное положение и затем из нейтрального положения переводится в режим включения выбранной передачи, после педаль сцепления плавно отпускается. Переключение не должно сопровождаться скрежетом механизма. При затруднительном включении передач, в следствии износа деталей кпп, нужно применять технику двойного выжима сцепления. То есть, педаль сцепления выжимается при переводе рычага в нейтральное положение, затем отпускается и вжимается второй раз перед включением выбранной передачи. После включения педаль так же плавно отпускается, причем, плавно не значит медленно.

Правильный выбор передачи обеспечивает безопасность, качественное выполнение работы и высокую производительность с оптимальной нагрузкой на все механизмы трактора и используемого оборудования.

Коробка передач трактора МТЗ-80, МТЗ-82 является сложным и дорогостоящим механизмом. Конструктивное расположение этого узла трактора усложняет и затрудняет его ремонт. Для замены одной детали, зачастую, в прямом смысле, требуется разобрать пол трактора. Ремонт требует колоссальных трудозатрат и квалификации специалистов. Поэтому, при эксплуатации трактора рекомендуется строго придерживаться требований и рекомендаций производителя. Выполняя работы нужно соблюдать скоростные режимы согласно разработанных технологических карт, исключая перегрузку механизмов и деталей КПП.

Рекомендуем: Отрегулировать клапана МТЗ-80

Переключение передач по схеме трактора МТЗ-82

Схема переключения передач МТЗ-82 характерна для трактора «Беларус». Узел рассчитан на 9 передних и 2 задних скорости с возможностью удвоения их числа при помощи понижающего редуктора. Блок имеет одно седло для подшипника, вторичный вал не отличается значительной шириной. Прежде чем изучить порядок переключения скоростей, следует ознакомиться с устройством механизма.

Устройство и схема переключения коробки передач МТЗ-82

Рассматриваемый узел представляет собой комплект шестерен разного типа с нагнетательным приспособлением. На блоке монтируется ведущий вал, предусмотрен плунжер с сальником. В нижней части коробки имеется коленвал. Передающие шестеренки крепятся при помощи втулок. За работу вала отвечает нагнетатель, а нейтральная передача включается посредством запорного механизма.

Коленчатый вал фиксируется на паре опор, накладки используются только в нижнем отсеке остова. В центре элемента предусмотрен широкий блок с двумя шестернями. Кроме того, в верхней части имеется шток, закрепленный на паре фиксаторов. Переключатель передач оборудуется втулкой.

Плунжер и сальник

Схема переключения передач МТЗ-82 включает в себя плунжер, который в данном случае оборудуется переключателем. На блокираторе имеется редуктор, накладки небольшой толщины, стаканы и плунжерные диски. Нижняя часть механизма оснащена парой штоков, которые фиксируются путем зажимов.

Сальник монтируется над блоком, по бокам от него предусмотрены шестеренки. В центральной части имеется диск. Упоры узла сделаны с небольшими стойками, работа сальника осуществляется от агрегирующей с ним шестерни. С валом элемент соединяется посредством штока. Вверху установлен переходник и рабочие втулки.

Картер и нагнетатель

Картер в схеме переключения передач МТЗ-82 оборудован двумя шестернями. Узел оснащается прочными опорами и широким блоком в нижней части. На оборудовании имеется две накладки, стаканы устанавливаются в боковом сегменте блока. Они оборудованы широкими втулками, которые подвержены стиранию при значительной нагрузке.

Механизм нагнетания представляет собой диски, оснащенные прокладками низкой эластичности. Стойки детали имеют небольшие выступы, нижняя опора зафиксирована намертво. Данный узел необходимо регулярно очищать, так как он подвержен забиванию отработанным машинным маслом.

Схема переключения передач, порядок переключения

Перед началом работ тщательно изучают схему. Основной принцип работы системы переключения режимов заключается в применении редуктора понижающего типа. Это позволяет удвоить количество штатных передач до 18 передних позиций и четырех задних скоростей. При переходе на пониженную или повышенную передачу диск сцепления нужно обязательно отключить. Для этого необходимо просто выжать педаль трансмиссии до упора, после чего используют рычаги управления КПП.

Схема переключения передач МТЗ-82 (порядок переключения):

У новичков может с первого раза не получиться, и трактор заглохнет. В таком случае повторите процедуру снова.
