Описание конструкции мотоблока «крот»

Рама, состоящая из двух полу-рам, прикреплена болтами к редуктору. Трубчатые рукоятки управления мотокультиватором и кронштейн для установки дополнительного навесного оборудования расположены в задней части мотоблока. На рукоятках размещаются органы управления оборотами двигателя и сцеплением (на модификации «Крот-2» – также включение заднего хода).

На выходные валы редуктора «Крота» надеты почвенные фрезы, диаметром по 320 мм, для вспашки почвы, прополки от сорняков или колёса (для работы с окучивателем (или плугом, а также для эксплуатации культиватора с тележкой). К раме прикреплён двигатель внутреннего сгорания, соединённый клино-ременной трансмиссией с входным валом редуктора.

Топливный бак расположен сверху. Для перекатывания культиватора служат подъёмные колёса, но при работе они должны быть подняты или сняты.

Описание

Мотокультиватор “Крот” появился в начале 80-х годов прошлого века и сразу завоевал популярность среди сельских жителей и владельцев дач. Это и не удивительно, ведь с помощью этой агротехники стала возможной механизированная обработка почв, а также посадка, уход и уборка урожая.

Более чем за 30 лет своего существования, “Крот” был не раз модифицирован. Доводились до совершенства такие его части, как двигатель, коробка передач, рукоятки, фрезы, а также другое оборудование (в том числе и навесное). Пройдя нелегкий путь усовершенствований, мы получили уже не первоначальный мотокультиватор, имеющий некоторые ограничения в работе, а многофункциональное моторизированное устройство, с помощью которого без особого труда можно производить следующие полевые работы:

• вспашка почвы;
• нарезка грядок;
• посадка картофеля;
• окучка растений;
• прополка растений от сорняков;
• механизированная уборка картофеля;
• покос;
• орошение;
• транспортировка сыпучих и штучных грузов;
• уборка снега.

Для того, чтобы выполнить все перечисленные работы, необходимо обзавестись соответствующими орудиями труда. Более детально Вы можете узнать в статье о навесном оборудовании для мотокультиватора Крот на нашем сайте.

Каким бы мощным ни был ваш агрегат, как бы вы за ним не ухаживали, иногда он все же требует ремонта — двигатель не заводится, мотор греется или еще какая-либо неисправность… Чтобы знать как отремонтировать мотокультиватор, необходимо понимать его устройство.

Мотокультиватор крот и всё то, что с ним связано.

привет всем.. нужен совет ..купил мотоблок крот с задней скоростью.. когда культивируеш периодически выскакивает скорость через минуту -две идет скрежет шестеренок..вопрос в том в чем может быть проблемма и что можно сделать (тросик ослабил на переключение полностью) или труба редуктору .

григори написал : в том в чем может быть проблемма и что можно сделать (тросик ослабил на переключение полностью) или труба редуктору .

Это надо разбираться с фиксацией скорости. Шестерни выходят из зацепления и скребутся друг о друга. Отсюда скрежет. Это общее для всех. Деталей работы Крота с задней я не знаю. Жди тех кто знает устройство или изучай сам.

григори написал : привет всем.. нужен совет ..купил мотоблок крот с задней скоростью.. когда культивируеш периодически выскакивает скорость через минуту -две идет скрежет шестеренок..вопрос в том в чем может быть проблемма и что можно сделать (тросик ослабил на переключение полностью) или труба редуктору .

Доброго времени суток. В редукторе за переключение хода отвечает пружина — которая явно слабая, по этому и выбивает передний ход. При включении заднего хода тросик принудительно прижимает вилку к шестерне, а при ходе вперёд прижим только пружиной без фиксации. Лечиться установкой более жесткой пружины.

это в общем надо вскрывать сам редуктор получается.

григори написал : это в общем надо вскрывать сам редуктор получается.

Похоже так. » > прижина под номером 5, как я понимаю.

благодарю за совет.. буду делать сам пытаться,хоть он и на гарантии чета доверия нет отдавать на ремонт им.

valerich написал : Похоже так. » > прижина под номером 5, как я понимаю.

Да совершенно верно. В разборке и сборке редуктора — страшного нет ничег

сегодня все же отвез где брал его,заменили редуктор ,говорят какая то втулка вылетает как понял там где шток ходит в перед назад на переключение скорости ,типа партия вся такая попалась..теперь вот думаю этого на сколько хватит.на том я сотку всего перебил.

Цитата Сообщение от григори Посмотреть сообщение привет всем.. нужен совет ..купил мотоблок крот с задней скоростью.. когда культивируеш периодически выскакивает скорость через минуту -две идет скрежет шестеренок..вопрос в том в чем может быть проблемма и что можно сделать (тросик ослабил на переключение полностью) или труба редуктору .

у меня та же беда была пока новый был но потом все само прошло сейчас только раз или два в сезон выскакивает и все ни чего не разбирал и не отдавал по гарантии даже зимой на снегоуборщике работал все норм

**tuger ,** Уважаемый Вы писали что поставили шкивы с 4 ручьями ,сколько у Вас получается натяжных роликов ? Я ставлю с 3 ручьями натяжных будет 2 .Не хотите отвечать не отвечайте ,дождусь готового изделия

ytn54 написал : шкивы с 4 ручьями ,сколько у Вас получается натяжных роликов ? Я ставлю с 3 ручьями натяжных будет 2

Тоже 2 натяжных, один на ЗХ, один на передний ход. Решил сохранить изменение скорости перекидыванием ремня, то есть один ремень на ЗХ, один на ПХ

**tuger ,** спасибо за ответ ,у меня получается также.скоростей получается меньше

ytn54 написал : скоростей получается меньше

Мне 2-х как-то хватало, и без ЗХ обходился. На новом решил поэкспериментировать. Передаточное получается 4,2;3;1,5 соответственно для плуга, фрез и телеги.

tuger написал : для плуга, фрез

а мне тоже самое, кроме телеги .Некуда на ней ездить ,в обществе дороги отсыпаны ,до рыбалки 14км за навозом 11 по этому телега без надобности. А вот задняя мне нужна ,не часто но нужна хотя тоже обхожусь -сошник то свободный рулить легко !

ytn54 написал : сошник то свободный рулить легко !

А у Вас случаем фото нет?

**Neomax33 ,** начните со страницы 108 там

tuger , [/B]все подробно разясняет как и зачем и почему нужны переделки .Сам по себе свободный сошник ничего не даст ,нужно менять развесовку.Не фото ни видео нет .я просто не умею это делать,в компе полный ноль .прицепное я срезал ,в раму вварил 8 швеллер, с 75 уголка вырезал 2полосы 40 на 200 мл между ними вставил закладки и упор для сошника и обварил.также со стороны которая идет к культиватору вварил втулку наружний не помню а внутренний диаметр под 12 болтв швеллере просверлил отверстия на 12,5 все собрал и сошник получил свободу ,Угол наклона сошника подбирал опытным путем подпиливая упор сошника

Comments 90

Подскажите, а ремень от чего вы ставите. Или размер какой. ?

Ремень, при таком шкиве, А900.

Ремень, при таком шкиве, А900.

Здравствуйте ! Сколько л.с стоит двигатель, и шкив увеличивали ?

гринфилд 6,5л/с. шкив 200мм.

Замерял у себя на кроте, там мешается пластина для крепления кожуха .Вы её убирали ?

Ну, если посмотреть на фото, кожуха у меня нет. И если что, первое: у меня нет кожуха. Второе:у меня крот 2, разработанный под китайский движок, с задней передачей.

Замерял у себя на кроте, там мешается пластина для крепления кожуха .Вы её убирали ?

отрежь болгаркой, она не нужна.

Вот куплю движок, а там видно будет что делать дальше ! Ищу на 4л.с но нет пока в наличие, а есть на 6.5л.с

Бери 6,5 не пожалеешь. Запас мощности никогда не повредит. Разница только в цене, а пользы вагон.

Как 6.5л.с повлияют на редуктор ?

Ни как не повлияют. Я поставил дополнительные фрезы, теперь ширина захвата 800 мм., вместо стандартных 600мм. И ничего, тащит спокойно, ровно работает, без визгов, на средних оборотах.

Да, в отличие от родного 2х тактного двигателя, эти работают спокойнее

Ни как не повлияют. Я поставил дополнительные фрезы, теперь ширина захвата 800 мм., вместо стандартных 600мм. И ничего, тащит спокойно, ровно работает, без визгов, на средних оборотах.

Я ещё видел нектрые зазор между фрезами разширяют !

а вот на редуктор нагрузка большая . таким образом !

Пробовал ставить 4 фрезы, с каждой стороны. ширина захвата 1100, тащит. Ремень горит, и разворачиваться, ну ооочень тяжело. Так, что, редуктору ничего не будет.

Как думаете, это грунтозацепы или что-то иное ?

Ну, да. одеваются вместо фрез. Но похоже на самоделку.

гринфилд 6,5л/с. шкив 200мм.

а шкив покупал или стоял такой ?

На «кроте-2» уже стоят такие шкивы.

А какой стоит двигатель на кроте?

Вот как может выглядеть схема зажигания магнето для мотокультиватора “крот”

• Зажигание может отсутствовать, если пластины маховика подклинивают магнитопроводы магнето.
• Неправильно выставленный зазор между электродами не даст проскочить искре.

Выбор мотора

При Союзе применялись лишь двухтактные однопоршневые двигатели отечественного производства, не отличавшиеся особой мощностью. Сегодня можно встретить “Крот” с четырехтактным импортным двигателем. Но если в вашем арсенале имеется еще первая модель культиватора, то модернизировать Ваш “Крот” заменив мотор совсем несложно.

И тут встает новый вопрос: какой двигатель лучше установить на агрегат? Ответить на него несложно — подойдут те модели, которые устанавливаются в более новых машинах.

Лучше всего осуществить замену отечественного двигателя на импортный:

Любой из них не только подарит мотокультиватору новую жизнь, но и существенно увеличат мощность и ресурс агрегата.

Отличным решением будет установка двигателя Лифан на мотокультиватор “Крот”. Такой мотор обеспечивает машине долгую жизнь, ведь кроме надежности и экономичность, Лифаны выделяются еще и неприхотливостью и точно не потребуют к себе дополнительного внимания.

Двигатели мотоблоков «крот» и «крот-2»

Классический двигатель «Крота» – одноцилиндровый двухтактный карбюраторный, с принудительным воздушным охлаждением.

Рабочий объём этого мотора составляет 60 кубических сантиметров. Мощность – 2,6 лошадиных сил, или 1,91 кВт (при 5500-6500 оборотах в минуту). Запуск двигателя – ручной, осуществляется верёвкой-матуском, стартер несъёмный.

Последние модели мотокультиватора «Крот-2» комплектуются более мощными 4-х тактными двигателями китайского производства. Одноцилиндровый мотор «GreenField» серии GX имеет верхнее расположение клапанов и поршневую с чугунной гильзой. Рабочий объём такого двигателя – 198 кубических сантиметров.

Карбюратор на мотоблоке «МК-1 Крот» такой же, как на двигателях «Ш-50» или «Ш-52» популярных советских мопедов «Рига», «Верховина» или «Карпаты»: марки «К-60В». Кстати, в конструкции двигателя «Крота» было использовано большое количество и других деталей от советских мопедов. На мотоблоках «Крот-2» не только двигатель, но и карбюратор другой – марки «К41К».

Воздухоочиститель двигателя – сухой, со сменным фильтрующим элементом. Старшее поколение помнит, что в СССР выпускался разборный масляный фильтр для автомобилей «Жигули», на который устанавливался тот же самый фильтрующий элемент, что и на фильтр воздушный.

Работает двигатель «Крота» на низкооктановом бензине А-76 (или А-80 – в постсоветское время), смешанном с моторным маслом «М-8В1» (автол), в соотношении 20 к одному. Объём топливного бака мотоблока составляет 1,8 литра.

Зажигание – электронное бесконтактное магнето «МБ-1», как на распростанённых в СССР бензопилах «Дружба» и «Урал». Свеча зажигания «А-17В». Однако и со свечой «А-11» двигатель мотокультиватора работает устойчиво, нагарообразование на свече при этом не формируется, калильное зажигание не наблюдается. Средний показатель расхода топлива (для мотоблока «Крот-2») составляет 0,96 л/кВт в час.

Двигатель

Основными причинами того, что мотор “Крот” не заводится, являются:

• отсутствие горючего (или его низкое качество);
• препядствия с зажиганием, рассмотренные выше;
• возникновение декомпрессии и, как итог, износ поршня, деформация выпускного клапана.

В первом случае довольно легко залить нужное количество горючего (смесь бензина с маслом М-8В автолом) и все препядствия разрешатся. В случае же с нарушением компрессии придется стопроцентно разбирать мотор и подменять покоробленные детали, а это может быть поршень, уплотнительное кольцо.

Деформация выпускного клапана становится очередной предпосылкой нарушения компрессии, что ведет поначалу к потере мощности мотокультиватора “Крот”, а потом и к дилеммам пуска.

Чтоб вернуть работоспособность мотора нужно совершить его полную разборку. Оценив состояние поршня, по мере надобности заменяем его. Меняем поршневые кольца, выпускной клапан. Исследуем головку мотора, а именно механизм газораспределения, при наличии нагара — очищаем его. В случае повреждения частей конструкции — заменяем их на исправные.

• Зажигание может отсутствовать, если пластинки маховика подклинивают магнитопроводы магнето.
• Некорректно выставленный зазор меж электродами не даст перескочить искре.

Когда с устройством агрегата познакомились, можно смело перебегать к ремонту и обслуживанию мотокультиваторов.

Доработка мотокультиватора «крот»

Для более высоких показателей предлагаю установить на МК 4-х тактный двигатель китайского производства LIFAN — 160F, с мощностью 4 л/с. При этом увеличивается мощность МК на малых оборотах. Теперь не надо увеличивать обороты двигателя, чтобы обрабатывать глубину почвы 20см (по паспорту).

Ещё один не маловажный плюс этой замены – двигатель заводится в холодном или горячем состоянии. Обороты автоматически поддерживаются на заданном уровне. При большей мощности расход бензина остался примерно таким же как и у штатного двигателя, к тому же теперь нет необходимости добавлять в бензин масло (двигатель 4-х тактный).

Установка нового двигателя не составляет особых усилий и переделок. Крепления двигателя подходят в штатное место. Шкив берётся от старого двигателя, немного рассверлив внутреннее отверстие и паз под шпонку.

Изрядно намучившись со старым двигателем, теперь с новым совсем другие эмоции при работе мотокультиватором!

Используемая литература: Малая механизация в приусадебном и фермерском хозяйствах. Под ред. И.П.Масло. 1996г.

Доработка роторов мотокультиватора «крот»

Мотокультиваторы «Крот», выпускаемые Московским МПО им. В.В. Чернышо-ва, получили большое распространение среди садоводов-огородников, которые обычно покупают их в комплектации с роторами, чего достаточно для обработки почвы на индивидуальных участках.

На рис. 7,а показана часть мотокультиватора с роторами левой стороны. На примере этой части и разберем некоторые недостатки конструкции «Крота», а точнее, недостатки его роторов. Прежде всего отметим, что ножи роторов очень тупые, а штифты, фиксирующие внутренний ротор на валу редуктора и внешний ротор на внутреннем роторе, слишком уж выступают из валов роторов.

В результате чего на выступающие части штифтов наматываются корни и стебли растений, которые вместе с грунтом забивают пространство между внутренним ротором и корпусом редуктора, а также между обоими роторами. Все это создает дополнительную нагрузку на вал редуктора, и роторы начинают вращаться неравномерно.

Пружинные фиксаторы, которые вставляются в отверстия в штифтах, также слишком длинные, что максимально способствует наматыванию на них корней и растений с указанными выше последствиями! Опять же длинны сверх необходимого болты, крепящие ножи к квадратным фланцам соответствующих роторов.

От первого недостатка — тупых ножей — я избавился сразу после приобретения «Крота», заточив их на наждаке до закрепления на фланцах. Остальные недостатки я выявил после первой весенней обработки почвы в 1994году и, конечно, устранил их, что значительно облегчило дальнейшую эксплуатацию «Крота».

Теперь немного подробнее об исправлении других недостатков. На рис. 8, а и б приведены диаметры труб роторов и длины штифтов, вставляемых в отверстия этих труб. Видно, что штифт 1 выступает из соответствующей трубы на 9 мм, штифт 2 — на 11 мм. Чтобы «утопить» головки штифтов, сделал в трубах роторов с одной стороны проточки диаметром 15,6мм и глубиной 2 мм, а цилиндрические части штифтов уменьшил до длины 44 и 36 мм соответственно, просверлив в них на расстоянии 2,5 мм от торцов сквозные отверстия диаметром 2 мм.

Вместо прежних длинных фиксаторов из проволоки диаметром 2,5 мм я сделал из пружинящей проволоки диаметром 1,5 мм кольца (типа колец для ношения ключей). Кольцо вводится одним концом в отверстие штифта (рис. 8, в), фиксируя его на трубе. За 3 года работы не было случаев потери колец при обработке почвы, а накапливание корней и грунта практически прекратилось.

Болты 7 (см. рис. 7) я укоротил на 5 мм и навернул на них гайки толщиной 5 мм (на 2 мм тоньше, чем были).

Все ножи в месте крепления к фланцам я сточил на 6 мм, как это показано на рис. 9, а и б, чтобы эти кромки были заподлицо с краями фланцев. Затем кромки ножей, заштрихованные перекрестными линиями, заточил под углом 45° (если при заточке ножа мы снимаем металл с одной его стороны, то при формировании фаски — с другой).

У фланцев левых роторов (рис. 9, б и в)я тоже сточил кромки под углом 45° с четырех сторон на длине 72 мм. У фланцев роторов с правой стороны вала редуктора кромки сточил с тех же сторон, но заточки сместил к противоположному краю ребра (на рис. 9, г места такой заточки находятся напротив жирных линий).

Подобная доработка ножей и фланцев ликвидировала пазухи, уменьшила накопление в них и на плоских гранях фланцев и ножей грунта, упростила эксплуатацию мотокультиватора.

Задний ход

Первые модификации “Крот” не оснащены функцией реверса (задней скорости), что несколько повлияло на их эксплуатационные характеристики и удобство работы с таким навесным оборудованием как тележка, снегоуборщик, косилка и т. д. Чтобы модифицировать “Крот”, производитель выпустил новые его модификации, уже с функцией реверса, существенно повысившие мобильность культиватора.

Как работать «кротом»

Работает мотоблок «Крот» по такому принципу. Через клиновый ремень на редуктор, а после – и на два выходящих вала передаётся вращающееся движение. После включения сцепления натягивается ремень, приводящий в движение вал редуктора. Во время сводной холостой работы сцепление находится в отключенном виде.

Вал редуктора, оснащенный фрезами – роторами со специальными ножами, вращаясь, срезает пласты почвы, одновременно измельчая и перемешивая её. Таким образом, поступательными движениями «Крот» прокладывает себе путь вперёд.

Непосредственно при покупке мотоблока в наборе предоставляются четыре фрезы, которые устанавливаются с разных сторон вала редуктора. Существует также возможность использования сразу шести фрез. Глубина рыхления будет зависеть от длины прикрепленного сошника.

Для того, чтобы мотоблок не застревал на месте, «закапываясь», либо чтобы он, наоборот, не «бежал по поверхности» земли, поднимаясь наверх, оператору необходимо осуществлять регулировку глубины культивации на всём протяжении работы. Таким образом, с помощью рукояток «Крота» необходимо периодически вдавливать в почву, либо, наоборот, приподнимать.

Как сделать адаптер к мотоблоку своими руками

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

Модернизация мотокультиватора «крот»

В России уже давно выпускают мотокультиваторы типа «Крот». Первая модель мотокультива­тора МК-1 «Крот» изготавливалась как машина одноцелевая для обработки почвы. К настоящему времени технические возможности мотокультиваторов значительно расширены и в набор машин к ним разработана даже кормоприготовительная мини-техника. Внешне мотокультива­торы напоминают мотоблоки и основные конструктивные узлы у тех и других одинаковы.

Не заводится

Итак, что делать, если “Крот” не заводится, какие тому могут быть причины. Барахлит, или полностью отсутствует зажигание в следующих случаях:

• Нет искры. Это может означать, что свеча зажигания сгорела. В этом случае необходимо ее выкрутить и просто заменить на новую рабочую.
• Свеча зажигания закоптилась. Ее вернет к жизни хорошая чистка (снять нагар, зачистить контакт), после чего свечу необходимо хорошенько промыть в бензине.
• Если культиватор не заводится, но искра есть, то, скорее всего причина в отсутствии изоляции. Снова смотрим на свечу, в этом случае она мокрая или слегка влажная. Можно не менять всю свечу, требуется заменить лишь наконечник.
• Некачественное топливо может быть причиной отсутствия зажигания культиватора. Именно по этой причине подмокает искра, после чего придется менять наконечник.
• Стекающее со свечи топливо является еще одной причиной, по которой не заводится машина. Чтобы выправить ситуацию необходимо осушить цилиндр, прокачав мотор при помощи ручного стартера.
• Причиной отсутствия зажигания могут быть и проблемы со шлангами, подающими топливо. Для восстановления работы мотокультиватора необходимо либо хорошенько натянуть шланги, либо, в случае разрыва, заменить их на новые.
• Плохая изоляция электрической системы (высоковольтного и низковольтного проводов) может также стать причиной того, что агрегат не заводится.
• Обратите внимание на воздушный фильтр. Если он загрязнен, то проблемы с зажиганием обеспечены. Необходимо его либо почистить, либо заменить. Чаще всего прибегают ко второму варианту, благо, эта запчасть доступна и по цене, и по наличию в магазине.
• Выход из строя самого магнето. Эта часть ремонту не подлежит, сразу заменяется на новую. Как проверить магнето мотокультиватора “Крот”, чтобы убедиться в его неисправности? Да очень просто — если все причины, по которым может отсутствовать искра, исключены, то причина неисправности именно в магнето. Многие умельцы переделывают рабочее магнето, увеличивая тем самым его ресурс.

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

• Два колеса с осью. Радиус колес должен быть 15-18 дюймов. Можно взять колеса от автомашины.
• Подшипники для колесной и рулевой системы. Металлический профиль уголок или швеллер, металлическая труба.
• Гайки винты, шайбы.
• Смазка: солидол.
• Сварочный аппарат, дрель со сверлом, провода, диски.
• Болгарка.
• Отвертка, гаечный ключ, шуруповерт.
• Рама для поворота культиватора при помощи руля.

Передние и задние адаптеры

Существует несколько видов прицепов в зависимости от того, какие колеса ведущие:

• Передний привод. Агрегат фиксируют сзади мотоблока. Это простая и наиболее популярная модификация. Она дает возможность легко управлять культиватором и выполнять большой объем работ.
• Задний привод. Агрегат находится спереди культиватора. Эта конструкция дает возможность выполнять работы, когда применяется навеска, расположенная сзади культиватора.
• Полный привод. Прицеп может находиться как спереди, так и сзади мотокультиватора. Такая конструкция отличается от предыдущих тем, что вращаются не 2 колеса, а сразу все 4. Такое устройство выполняет функции мини-трактора. При этом увеличивается маневренность конструкции, ее проходимость, осуществляется дополнительное сцепление с почвой. Привод 4х4 считается самым эффективным.

Задний адаптер является самым распространенным видом прицепов для мотоблока. Его можно использовать в качестве тележки (грузоподъемность около 100 кг), для агрегатирования с навесным оборудованием для вспахивания, косьбы, уборки снега и т.д.

Прицеп с рулевым управлением позволяет делать маневры на различной местности, облегчая работу оператора. Управлять конструкцией, используя руль самого культиватора, может быть неудобно и опасно. При работе на поле с неравномерным рельефом или на огороде, лучше использовать прицеп с рулем для мотоблока, так как им легче управлять.

Для того, чтобы сделать задний адаптер своими руками, подойдут легкодоступные материалы. Основа конструкции прицепа – рама, она может быть изготовлена из металлопрофиля или металлической трубы. Узел сцепки может быть подвижным или жестким. Во втором случае потребуется изменение самого культиватора, поэтому создание подвижной сцепки является менее сложным.

Задний адаптер используется для проведения работ, которые требуют постоянного наблюдения (окучивание грядок), поэтому конструкция обязательно включает в себя сидение для удобства оператора. Также облегчает работу наличие рулевого управления, которое делается из рулевых механизмов любых транспортных средств.

Приводной ремень

Приводной ремень передает вращательный момент от двигателя к редуктору. Причиной поломки мотокультиватора “Крот” частенько становится разрыв приводного ремня. Это происходит из-за заклинивания ремня в процессе работы из-за сильных нагрузок на рабочие органы культиватора (твердые почвы, тупые фрезы). Фреза изгибается и цепляет ножом за ремень, тем самым приводя его в негодность.

Приводные ремни для культиватора “Крот” могут иметь различные модификации, однако их размеры строго определены:

Прочие характеристики «мк-1 крот» и «крот-2»

Итак, модификация «Крот-2» получила редуктор с передачей заднего вида и более современный, мощный и производительный четырёхтактный китайский двигатель. Другие конструктивные особенности следующей модели «Крота»: наличие нового усовершенствованного карбюратора, центробежного регулятора частоты вращения коленчатого вала и нового воздушного фильтра.

Обеспечение мотоблока «Крот» задним ходом улучшило его эксплуатационные качества на мелкоконтурных участках, а также при эксплуатации МК с дополнительными навесными орудиями: тележкой, косилкой и т.п. А новый двигатель способствовал росту производительности, с одновременным снижением эксплуатационного расхода топлива, уменьшением уровня шума, увеличением рабочего ресурса.

Кроме официальных модификаций, существуют также самодельные «вариации на тему «Крота», выполненные самими владельцами. Некоторые умельцы даже устанавливают на мотокультиваторы «Крот» электрические двигатели разных конструкций. Подача электроэнергии при этом происходит по кабелю.

Распространенные поломки

Какие элементы машины могут потребовать к себе пристального внимания оператора?

Давайте их перечислим:

• мотор;
• магнето, система зажигания;
• карбюратор;
• редуктор;
• воздушный фильтр и т.д.

А теперь рассмотрим подробнее все те неисправности, которые могут повлиять на работоспособность агрегата к какой бы модели он ни принадлежал.

Руль на мотоблок своими руками

Адаптер для мотоблока с рулевым управлением облегчает маневрирование, делает конструкцию более устойчивой. Сделать руль для мотоблока своими руками достаточно легко при наличии базовых навыков сварки.

Создать конструкцию можно из рулевого механизма от автомобиля, лучше использовать рулевую колонку с сошкой от грузовых машин, тракторов. Сошку можно использовать в качестве сцепки заднего адаптера с культиватором. Рулевая сошка незаменима, если конструкция прицепа не предполагает рулевых рычагов.

Если оборудование используется для вспахивания земли или других сложных работ, то рулевое управление и механизм соединения прицепа и мотоблока лучше сделать независимыми, так как возникнет большая нагрузка на узел сцепки.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.

Сфера применения и возможности использования

Конкретное назначение мотокультиватора «Крот» – это выполнение широкого спектра сельскохозяйственных работ по обработке почвы. На дачных и приусадебных участках, на огородах и в подсобном хозяйстве. Владельцы этих небольших «земельных угодий» знают по опыту, что перекопать их вручную можно только лишь с существенной затратой времени и физических сил. А мотоблок «Крот» как раз и призван сберечь время, силы и здоровье своего владельца.

Эта малая (как по размерам, так и по мощности), агротехника применяется, в первую очередь для рыхления, выравнивания, боронования земли на небольших (до 0,1 га) земельных участках. В инструкции к мотоблоку «Крот» указывается, что он предназначен для неглубокой (до 25-ти сантиметров) обработки (фрезерования без оборота пласта) почвы; её рыхления, боронования, выравнивания, прополки междурядий и других подобных работ «на личных приусадебных, огородных и садовых участках с обрабатываемой площадью от 0,04 до 0,1 га)».

Основные операции по обработке земли осуществляются с помощью рабочего органа мотокультиватора – фрезы (роторов с ножами специальной формы). Крутящий момент от двигателя через клиноременную передачу, шестерни и звёздочки с цепью передается на вал редуктора с закрепленными на нем роторами.

По сравнению с плугом, фреза лучше рыхлит почву, измельчает корни сорной растительности, а также равномерно перемешивает с почвой органические и минеральные удобрения по всей глубине обработки. Производители уверяют, что применение мотокультиватора «Крот» возможно даже на тяжёлых почвах, и при обработке целинных участков.

Дополнительное навесное оборудование значительно расширяет сферу применения мотоблока «Крот». В частности, с его помощью можно осуществлять междурядную прополку; окучивание картофеля; покос травы.

Мотоблок «Крот» также можно использовать для перекачивания воды из открытых водоёмов и ёмкостей. Для этого на его раму устанавливается насосная установка, соединённая клино-ременной передачей с двигателем. А с тягового редуктора клино-ременная передача при этом снимается. Насосная установка «МНУ-2», используемая для данной работы, естественно, приобретается отдельно.

Некоторую пользу «Крот» может принести также и для перевозки грузов массой до 200 кг на малогабаритной тележке «ТМ-200» с поворотно-сцепным устройством. Обрезиненные колёса надеваются на выходные валы редуктора.«Крот» сравнительно прост в обращении, не требует большого помещения для хранения, а незначительные масса и габариты упрощают его транспортировку.

Технические особенности мотоблока «крот» на разных работах

• На предпосевной обработке почвы:Вопреки распространённому убеждению, мотоблок «МК-1 Крот» не пашет землю, а культивирует её (что отражено и в его наименовании: мотокультиватор). То есть, рыхлит и выравнивает её верхний слой.

На выходных валах редуктора закреплены почвенные фрезы; транспортные колёса подняты, к кронштейну прикреплён сошник, исполняющий роль тормоза и регулирующий глубину обработки. Фрезы являются рабочим органом и, одновременно – движителем мотокультиватора «Крот».

Мотоблок снабжён комплектом фрез (две внутренних и две наружних – соответственно: «правые» и «левые»). При разработке сложных (целинных и залежных) земель рекомендуется использовать только лишь внутренние фрезы.

На сравнительно лёгких (садово-огородных) почвах допустимо дополнительно применить третий комплект фрез (приобретается отдельно). С шестью фрезами, несмотря на повышенную нагрузку, мотокультиватор «Крот» работает хорошо, и даже устойчивей, не стремясь «зарываться» в почву.

Но вот восемь фрез мотоблок «МК-1 Крот» уже не потянет. Точнее, потянет, но с великим трудом – с перегрузкой и перегревом двигателя и риском поломки рукояток. Поэтому перебарщивать с фрезами нежелательно. Можно попробовать и производить вспашку земли, в продаже имеются навесные плуги для мотоблоков. Более мощный «Крот-2» способен более-менее удовлетворительно справиться с этой задачей.

Первоначально (в 1983-м году), «МК-1 Крот» был выпущен в качестве одноцелевой сельхозмашины – «культиватора фрезерного типа». Ряд дополнительного навесного оборудования (нож для прополки, плуг для окучивания, косилка с сегментным режущим аппаратом) – для «Крота» был разработан в последующие годы.

В результате этих дополнений мотокультиватор и перешёл в разряд мотоблоков, и стал в один ряд с классическими мотоблоками – такими, как популярный «МТЗ-0,5».• На прополке сорняков:Для междурядной прополки сорняков на внутренние фрезы необходимо вместо ножей для культивации почвы установить полольники Г-образной формы. А на место внешних фрез поставить диски для защиты растений (приобретаются отдельно).

• На окучивании картошки:
Вместо почвенных фрез устанавливаются металлические колёса с грунтозацепами (приобретаются отдельно). Вместо сошника устанавливается окучиватель картофеля (приобретается отдельно).
• На выкапывании картошки:
Вместо почвенных фрез устанавливаются металлические колёса с грунтозацепами (приобретаются отдельно). Вместо сошника устанавливается выкапыватель картофеля (приобретается отдельно).
• На покосе травы:
Для скашивания травы на корм и заготовку сена к культиватору спереди навешивается специальная сенокосилка (приобретается отдельно). На выходные валы редуктора устанавливаются колёса. Сенокосилка соединена с двигателем клино-ременной передачей. Для этого на выходном валу двигателя имеется дополнительный шкив.
• На перекачивании воды:
Для перекачки воды из открытых водоёмов на раму «Крота» можно установить насос, соединённый клино-ременной передачей с двигателем. С тягового редуктора при этом клино-ременную передачу необходимо снять. Насосная установка «МНУ-2» тоже, естественно, приобретается отдельно.
• На транспортировке грузов:
При работе с малогабаритной тележкой «Крот», конечно, ползёт, как черепаха. Однако, в определённых ситуациях всё равно выручает: это всё-таки лучше, чем таскать мешки с картошкой на плечах.

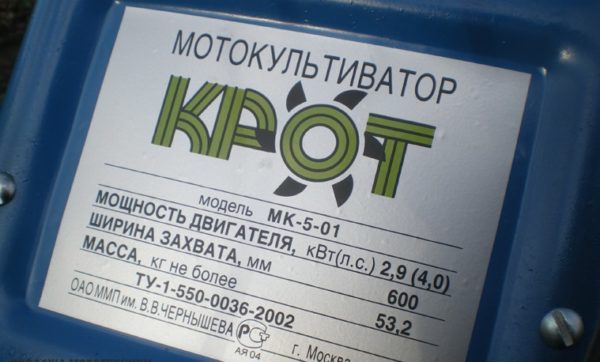

Технические характеристики мотоблоков «крот» и «крот-2»

• Габаритные размеры в рабочем положении: Длина: 1000-1300 мм; Ширина: 350-800 мм; Высота: 710-1060 мм.
• Ширина захвата: от 350 до 600 мм.
• Диаметр фрезы (ротора с ножами): 320 мм.
• Масса (без топливной смеси в баке): 51,5 кг.
• Глубина обработки земли – 250 мм;
• Производительность при фрезеровании – 150-200 квадратных метров в час.

Техническое обслуживание

Что подразумевает собою техническое обслуживание? Это ряд мероприятий, которые обеспечивают исправную работу и правильное хранение техники. Под техническим обслуживанием культиватора “Крот” понимают следующие работы:

• мойка;
• очистка;
• смазка;
• контроль;
• заправка;
• контроль;
• крепеж;
• регулировка всех блоков и систем

Такие работы необходимо делать как можно чаще, особенно, если работать приходится в неблагоприятных условиях.

Перед тем, как завести мотор культиватора, необходимо проверить наличие топлива, масла и т. д. Заливать смеси необходимо до определенного уровня, при необходимости необходимо произвести замену топлива и масла. Для культиваторов используется масло Автол (М-8В), зарекомендовавшее себя еще при Союзе.

Если достать его затруднительно, то можно воспользоваться аналогами:

• 10W-30 (не использовать при температуре выше 27 градусов);
• SAE 30 (не использовать при температуре ниже 4 градуса).

Регулировочные работы подразумевают отладку сцепления, заднего хода, карбюратора, искры и т. д.

Очистительные работы включают очистку фильтра, рабочих поверхностей, корпуса и всех засоренных частей на поверхности мотокультиватора “Крот”. При возникновении неисправностей, или с профилактическими целями (реже), необходимо производить чистку внутренних частей машины.

Прежде чем поставить какую-либо деталь на прежнее место убедитесь в ее исправности.

Установка или замена любого навесного оборудования должна проходить при полном выключении двигателя. При подготовке к длительному хранению мотокультиватор требует консервации. Для этого необходимо определенным образом подготовить двигатель (смотрите инструкцию), затем очистить (промыть) и высушить все наружные части “Крот”, протереть их ветошью, хорошо просушив.

Трансмиссия

Двигатель мотоблока «Крот» выполнен в едином блоке с одноступенчатым шестерёнчатым редуктором (моторная передача). На мотокультиваторах «Крот-2» предусмотрена также задняя передача. Смазка моторного редуктора — моторное масло «М-8В1» (Допустимо также применение трансмиссионного масла «ТАД-17» (SAE 85W90).

На выходном валу моторного редуктора находится шкив. Через клино-ременную передачу крутящий момент передаётся на шкив основного редуктора.

Сцепление мотоблока – постоянно выключенное, включается рукояткой, как на мотоцикле или мопеде. При включении сцепления клиновой ремень натягивается, устраняется его проскальзывание по шкиву, и происходит передача крутящего момента. Основной редуктор – двухступенчатый (цепь и пара шестерён). Смазка — трансмиссионное масло «ТАД-17» (SAE 85W90).

Цена мотоблока «крот», нового и б/у

Стоимость нового мотоблока «Крот-2» составляет в настоящее время около 20 000 рублей. На электронных досках объявлений многих регионов бывшего Союза – множество предложений о продаже подержанных мотоблоков «МК-1 Крот» и «Крот-2». За них просят от 7 000 до 12 000 рублей (в зависимости от технического состояния). Есть также масса предложений по продаже различных запчастей и комплектующих на «Кроты» всех модификаций.

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

Отзывы владельцев о мотоблоках «крот» и «крот-2»

Поскольку данная модель является широко распространённой, в интернете имеется огромное количество отзывов владельцев о ней. Причём отзывыв абсолютно противоположных: от «полный отстой, купил, помучился и еле избавился» до «наш незаменимый помощник, служит без поломок уже 10 лет».

Справедливости ради, нужно отметить, что положительных рекомендаций о «Кротах» и о работе с ними всё же большинство. Истина же, как всегда, находится где-то посередине между двумя противоположными точками зрения.

В целом, техника надёжная и трудолюбивая. Качественно рыхлит землю – лучше чем плугом, и быстрее, чем лопатой. Измельчает при этом сорную растительность и её корни.

Для целинных и сложных (в частности, глинистых) почв «МК-1 Крот» малопригоден: мощности мотора оказывается явно недостаточно, он перегревается; качество обработки оставляет желать лучшего, приходится проходить один и тот же участок по два и по три раза. Но более мощный «Крот-2» на таких землях уже может показать вполне удовлетворительную производительность.

Слабое место «Крота» – поршневая группа, через несколько лет эксплуатации практически каждому «кротоводу» приходится менять поршень с кольцами. Со временем выходит из строя стартер, но его обычно не восстанавливают, пользуясь для запуска мотора верёвкой-матуском, намотанной на вал стартера.

Рама и рукоятки не очень прочные, по мнению многих владельцев, и их приходится усиливать, приваривая сваркой дополнительные детали. А основной редуктор, фрезы, ременная передача, сцепление – надёжные и долговечные, работают исправно.Надёжность работы и срок службы мотоблока «Крот» значительно увеличатся, если строго соблюдать предписания по его эксплуатации и обслуживанию, изложенные в инструкции.

Например: не использовать мотоблок на полную мощность первые 15 часов его работы – период приработки всех деталей. Характерной является такая ошибка: новоявленный владелец мотокультиватора «на радостях» тут же задаёт технике ударный темп на сложных почвах. В результате в дальнейшем возможности и без того не могучего мотора ещё больше снижаются.

Также владельцы отмечают, что в процессе работы пространство между роторными ножами и корпусом редуктора нередко может забиваться землёй, камнями, корнями, проволокой и прочими посторонними предметами. Нужно немедленно заглушить двигатель мотоблока и старательно удалить застрявшие предметы.

При транспортировании мотоблока в багажнике легкового автомобиля, с целью предотвращения выливания масла из редукторов, укладывать мотоблок набок, вверх стартером, при этом штуцер (трубка с резиновой заглушкой) для заливки масла в редуктор рабочего вала должен быть приподнят относительно нижней части редуктора. Большое значение также имеет использование качественного моторного масла, для смешивания с бензином.
