Изготовления самодельных грунтозацепов
Иногда пневмоколеса могут проскальзывать (мягкая земля, жижа после дождя, наледь) и ваша работа может пойти насмарку. Для лучшего сцепления с почвой необходимы надежные устройства. Это обычные грунтозацепы.
Рисунок 1. Колеса от «жигулей» на культиваторе.
Можно, конечно купить их в магазине, но не всем хочется тратить деньги на то, что легко сделать самому, причем, из «бросовых» материалов. Тем более, что требований к ним всего два, и оба необходимы для обеспечения надежного сцепления:
- Масса 20-30 кг.
- Вгрызание в грунт.
Есть много вариантов колес с грунтозацепами, выполненных своими руками. Мы остановимся на двух из них. Для их изготовления основными инструментами выступают:
- болгарка;
- сварочный аппарат.
Для выполнения первого варианта вам понадобятся полосы металла (толщина около 5 мм) и диски от автомашины. Их диаметр зависит от размера ножей культиватора. Многие берут в качестве оптимального варианта диски от «жигулей». Рисунок 1.
Рисунок 2. Самодельные грунтозацепы к культиватору.
Метод изготовления зацепов грунта очень простой:
- нарезают болгаркой полосы, чтобы их длина была примерно в полтора раза больше ширины дисков;
- их изгибают в тисках под углом так, чтобы они вставлялись между двумя бортами диска;
- распределяют полосы равномерно и приваривают на места;
- укрепляют получившиеся грунтозацепы на оси.
Второй вариант сложнее. Для него берут лист толстого металла, размечают и вырезают что-то наподобие большой звездочки велосипеда или храповика от часов. Далее части получившихся лучей отгибают и к ним приваривают пластины металла. Рисунок 2.
Как сделать спаренные колеса самостоятельно?
Особый интерес у фермеров снискал простой и даже немного грубоватый, но действенный способ:
- Для начала следует подыскать подходящие колеса с шинами;
- Затем желательно вырезать на них небольшие протекторы;
- Следующий шаг состоит в том, что люди покупают полосу стали 5х50мм, сваривают квадратики со стороной 250мм и вставляют их в обод;
- После приваривания наставляют второй обод колеса и получают объекты, смахивающие на вазы;
0Приход средств малой механизации в сельское хозяйство был ознаменован существенным упрощением процесса работ, характерных для данной местности.
Если раньше боронить и пахать
приходилось практически вручную, с использованием минимального количества вспомогательных инструментов, то теперь это можно было делатьс помощью специальной техники. В данном случае, речь идет о мотоблоках — агрегатах, являющихся полноценными помощниками в условиях сада и огорода.
Неудивительно, что рост подобного интереса к данной технике был сопряжен с использованием различного дополнительного оборудования прицепного и навесного типа, которые значительным образом расширяют функциональность мотоблока.
Однако, стоимость всех этих оборудований достаточно высока, учитывая еще и стоимость самого мотоблока, поэтому многие умельцы приспособились изготавливать самодельные варианты того или иного технического средства. Более того, стали появляться и самодельные мотоблоки, сделанные на основе самой различной техники.
Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока
как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:
- Основная движущая сила, т.е. двигатель.
- Трансмиссия.
- Ходовая часть.
- Основные элементы управления.
Каталог самоделок
Начать разбор самоделок хотелось бы с непосредственного изготовления мотоблоков своими руками.
Здесь не идет речь, что агрегат мы будет делать с нуля, ведь это технически невозможно для домашних условий.
Основные рабочие узлы будут взяты от другой техники, нам остается лишь подготовить определенную базу, на которой можно было успешно соединить все органы мотоблока.
Хотелось бы рассказать про мотоблоки дизельные на 4 колесах, самоделка которых будет рассмотрена позже. По своей сути, эти агрегаты похожи внешне и по своим техническим данным на полноценные минитрактора.
В помощь фермерам компании выпускают разнообразную специальную технику, чтобы облегчить работу и обслуживание хозяйства. все об устройстве и характеристиках зернодробилки Хрюша.
Миллионы людей на нашей земле занимаются огородничеством и земледелием. — сэкономят ваши время, здоровье и силы.
Тем, кто обладает собственным домашним хозяйством стоит узнать, что собой представляет процесс доения при помощи доильного аппарата. Перейдя по ознакомитесь с доильным аппаратом АИД 2.
Единственным различием является отсутствие у мотоблоков блокировки дифференциала, а в остальном они очень похожи — и присутствие водительского сиденья, и рулевое управление, и наличие двух пар колес.
Понятно, что переделка будет основываться на добавлении
к имеющемуся мотоблокунескольких дополнительных узлов— дополнительной рамы ко второй паре колес, установке руля и кресла, под которым должно находиться управление скоростями и т.д.
Готовый вариант стоит порядка 120 тысяч рублей, поэтому далеко не у каждого есть средства для его приобретения. Здесь становится целесообразным самодельное изготовление, которое набирает популярность с каждым годом.
Чтобы сделать полноценный 4-колесный мотоблок, нам понадобится довольно мощный базовый агрегат (Зубр, Нева и т.д.). В данном случае, рассмотрим переделку из мотоблока Нева, потому что он достаточно распространен в нашей стране.
Для большего удобства можно приобрести готовый комплект для переделки, который стоит порядка 30 тысяч рублей.
Условно разделим процесс сборки на несколько этапов:
- В первую очередь, нам надо позаботится об изготовлении рамы
. Речь идет о дополнительной конструкции несущего типа, под которой будет располагаться вторая пара колес. Для изготовления рамы нам понадобятся куски трубы и металлические уголки. - Особых требований к параметрам трубы нет, но нужно учитывать, что нагрузка на данные элементы будет достаточной.
- Элементы трубы нужно разрезать болгаркой, после чего скрепить их между собой при помощи болтов. Для лучшей устойчивости конструкции, можно приварить поперечную стальную балку.
- Также нужно приварить к раме устройство для крепления навесного и прицепного оборудования
. Крепить можно как спереди, так и сзади агрегата. - Для крепления передней пары колес нам понадобится металлическая труба, диаметр которой должен совпадать с шириной передней оси. К трубе необходимо прикрепить колесные ступицы.
- По центру нужно просверлить отверстие сквозного типа, через которое крепим конструкцию к передней раме. Далее устанавливается редуктор и рулевые тяги. Затем устанавливаем руль.
- В качестве колес можно использовать старые от советских автомобилей.
- Имеющийся двигатель устанавливаем на переднюю часть конструкции. Делается это для того, чтобы мотоблок был более устойчив на поверхности, ведь сзади него будет располагаться навесное или прицепное оборудование.
Кстати, дополнительное оборудование будет соединяться
с мотоблокомпри помощи фаркопа(для прицепа) и специального кронштейна (для навесного оборудования).
Подобные самоделки для мотоблока своими руками достаточно надежны и практичны в эксплуатации, ведь вся конструкция получается более монолитной, представляющей полноценное устройство с сиденьем и рулем. По своей функциональности, они даже сопоставимы с минитракторами, которые стоят не в пример дороже.
Рассмотрим дополнительно самоделки для мотоблока Нева своими руками, раз уж он пользуется такой популярностью. В частности, можно изготовить несколько вариантов дополнительного оборудования:
- Отвал для мотоблока.
- Окучник дискового типа и т.д.
Колеса для окучивания на мотоблок
При постановке для мотоблока такой задачи, как окучивание, потребуется специальный вид колес. Колеса для окучивания, в народе известные также как окучники, используются как для посадки, так и для окучивания различных сельскохозяйственных культур, таких, например, как картофель, морковь, свекла, брюква, редька, репа. Чаще всего используются четыре вида моделей колес для окучивания:
- листерные – их легко можно изготовить собственными руками. Они имеют ряд разновидностей, среди них нерегулируемый тип, состоящий из двух пластин, расположенных зеркально и расходящихся под углом с общим ребром жесткости. А также регулируемый тип, с помощью которого возможно менять как ширину, так и глубину обработки почвы;
- дисковые – принцип их работы построен на том, что диски захватывают почву и затем засыпают ею же места роста растений;
- пропеллерные – представляют собой тип пропеллера. Ценны тем, что из-за зубчатой формы лопастей агрессивны к сорнякам и отлично вычесывают их из почвы, благодаря чему являются идеальными для прополки. Данный тип окучника также возможно изготовить своими руками, индивидуально для строго поставленных для него задач;
Вам это будет интересно О размере колес на Хонда СРВ
Пропеллерный тип окучника
- с переменной шириной захвата – его использование позволяет идеально регулировать ширину междурядий, что делает данный тип окучника просто незаменимым при обработке грядок.
Мотоблок в работе
Как видно, вариантов для мотоблока существует достаточное количество, предназначенных при этом под самые различные задачи, виды работ и типы почв. Часть из них можно купить, часть установить от другой авто и мототехники, а что-то можно сделать и своими руками. Всем, кто выбирает и подбирает нужные ему колеса для мотоблока, – удачного выбора, легкой работы и высокого урожая!
Окучник
Для его изготовления нам понадобится пара обычных металлических крышек от кастрюль
(эмалированные, в данном случае, не подойдут). Диаметр их должен составлять порядка 500 мм. Далее затачиваем края крышек на шлифовальном станке, чтобы они лучше входили в почву.
Дисковые окучники нужно прикрепить к самодельной тележке с колесами. Изготавливаются они из обычных втулок и труб, сваренных между собой.
Приставки
к мотоблокам и мотокультиваторам, самоделки которых можно вполне изготовить самостоятельно,бывают самых различных видов:
- Оборудования для прополки.
- Картофелекопалки и картофелесажалки.
- Снегоуборщики и т.д.
Прицепы для мотоблока и их самоделки представляют собой довольно простую конструкцию, состоящую из обычного ящика с бортами, расположенного на колесной базе.
Для самостоятельного изготовления прицепа
нам понадобится:
- Профтруба 40×25 мм и 25×25 мм.
Она нужна для изготовления самой сцепки тележки с мотоблоком, а также для изготовления бортов — внутри и под прицепом. - Для кузова нам нужно изготовить рамную конструкцию из профтрубы 40×25 см и 25×25 см. Дно кузова можно сделать из обычного куска листового металла. К дну кузова нужно приварить куски профтрубы таким образом, чтобы получилась решетка. Сверху на эти грани приваривается полноценный кусок профтрубы по всему периметру.
- На готовую раму нужно установить профлист
, который будет выполнять функцию бортов. Высота каждого борта составляет примерно 30 см. - Задний борт нужно сделать откидным. В качестве защелок используем обычные шпингалеты, которые нужно прикрепить с двух сторон борта. К дну кузова данный борт крепится при помощи обычных петлей от дверей. На этом же борту можно установить катафоты, выполняющие роль светоотражателей.
- Колеса
можно взять от автомобилей Ока или Жигули — их диаметр будет оптимальным. - Мост также можно взять от старых Жигулей. Колеса к нему крепятся при помощи пары подшипников. Закрепить мост к раме можно при помощи кусков трубы, до две с каждой стороны. Одни концы трубы привариваются к мосту, а вторые — к кузову.
Целесообразность изготовления самодельного прицепа довольно понятна, ведь стоимость всех затрат
на самоделкусоставляет порядка 4 тысяч рублей, что в несколько раз ниже, чем цена готового прицепа в магазине.
Подробности и нюансы
https://www.youtube.com/watch?v=OE-CglYKTkc
Важно понимать, что сошник, устанавливаемый на мотоблоки и мотокультиваторы, не способен выполнять ту же работу, что и аналогичные устройства на «больших» тракторах. Бессмысленно ждать от них:
подрезки;
рыхления земли;
формирования канавок.
Есть только две доступные функции: регулировка глубины и темпа обработки земли, а также дополнительная опорная точка при хранении. Оттого могут встречаться различные наименования этой детали:
упор-ограничитель;
регулятор вспашки по глубине;
шпора (в линейках ряда европейских фирм).
Сошники, ставящиеся на отдельные модели мотоблоков (культиваторов), могут иметь всего 2 регулировочных положения. Есть даже такие, у которых заглубление острого конца не регулируется. Пример — фирменный сошник Caiman Eco Max 50S C2. Зато возможно изменение скорости перемещения культиватора путем манипуляций с ручками. К сведению: на мощных культиваторах и мотоблоках сошник обязательно должен свободно перемещаться вправо и влево.
Правильная организация работы при использовании сошника такова:
нажатие рукояток;
остановка культиватора;
ожидание, пока будет разрыхлена земля вокруг фрез;
повторение на следующем участке.
Когда планируется распашка целины, обычно заглубление фрез делают сравнительно небольшим, чтобы оценить результат. Лишь после обработки пробной доли участка можно сказать, нужно ли менять глубину или нет. Если мотор при сокращении глубины обработки начинает разгоняться, приходится заглублять сошник чуть больше.
О том, что такое сошники для мотоблока и как правильно их установить, смотрите в видео ниже.
Сделай сам
Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.
Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.
Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:
- Берём старые диски от автомобиля. Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
- К дискам привариваем металлические пластины. Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
- К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
- Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.
Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.
Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.
Типы колёс для мотокультиватора. как их выбрать?
https://www.youtube.com/watch?v=J2oasuNqFwU

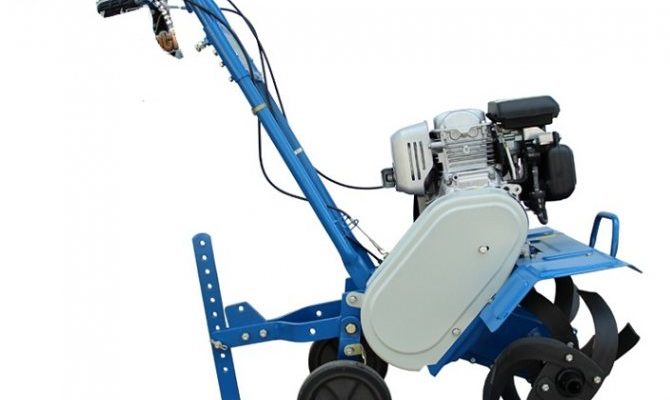

Сам мотокультиватор представляет собой механическое сооружение, применяемое в приусадебных хозяйствах для облегчения сельскохозяйственных работ. Для того чтобы спецтехника выполняла свои задачи на 100%, все детали должны быть исправными, особенно элементы передвижения. Последние делятся на следующие виды:
- опорные;
- резиновые;
- тяговые;
- металлические с грунтозацепами;
- спаренные.
При выборе колёс для междурядного культиватора примите к сведению следующую информацию.
- Тяговые и пневматические колёса известны универсальностью и наличием оригинального рисунка на протекторе. Их часто в быту называют «ёлочкой». Они имеют большой размер (ширина превышает 20 см, а диаметр – 40 см). Колёса позволяют мотоблоку легко передвигаться как по дороге, так и по вязкой почве. Впечатляющие размеры колёс представляют возможным использовать агрегат для пахоты на обширных территориях. Также тяговые колёса отлично подойдут для снегоуборщика или тележки. Удивительная прочность резины пользуется популярностью в связи со своей долговечностью.
- Транспортировочные элементы из металла с грунтозацепами отличаются утяжелением. Стальные «зубья» толкают мотокультиватор вперёд и не дают ему «утонуть» в вязкой глине.
- Резиновые (цельнолитые) устанавливают не только на культиваторы, но и на небольшие тракторы. Обладают «прикатывающим» свойством и широко применяются в лесистой (труднопроходимой) местности.
- Спаренные состоят из 2 одинаковых по размеру и по форме элементов. Эта конструкция существенно повышает мощность агрегата и увеличивает его скорость. Имеют отличный контакт с поверхностью и отличаются простотой создания в домашних условиях. Также подразумевают возможность оперативного снятия элементов наружного плана.
